Приложение А

Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучения

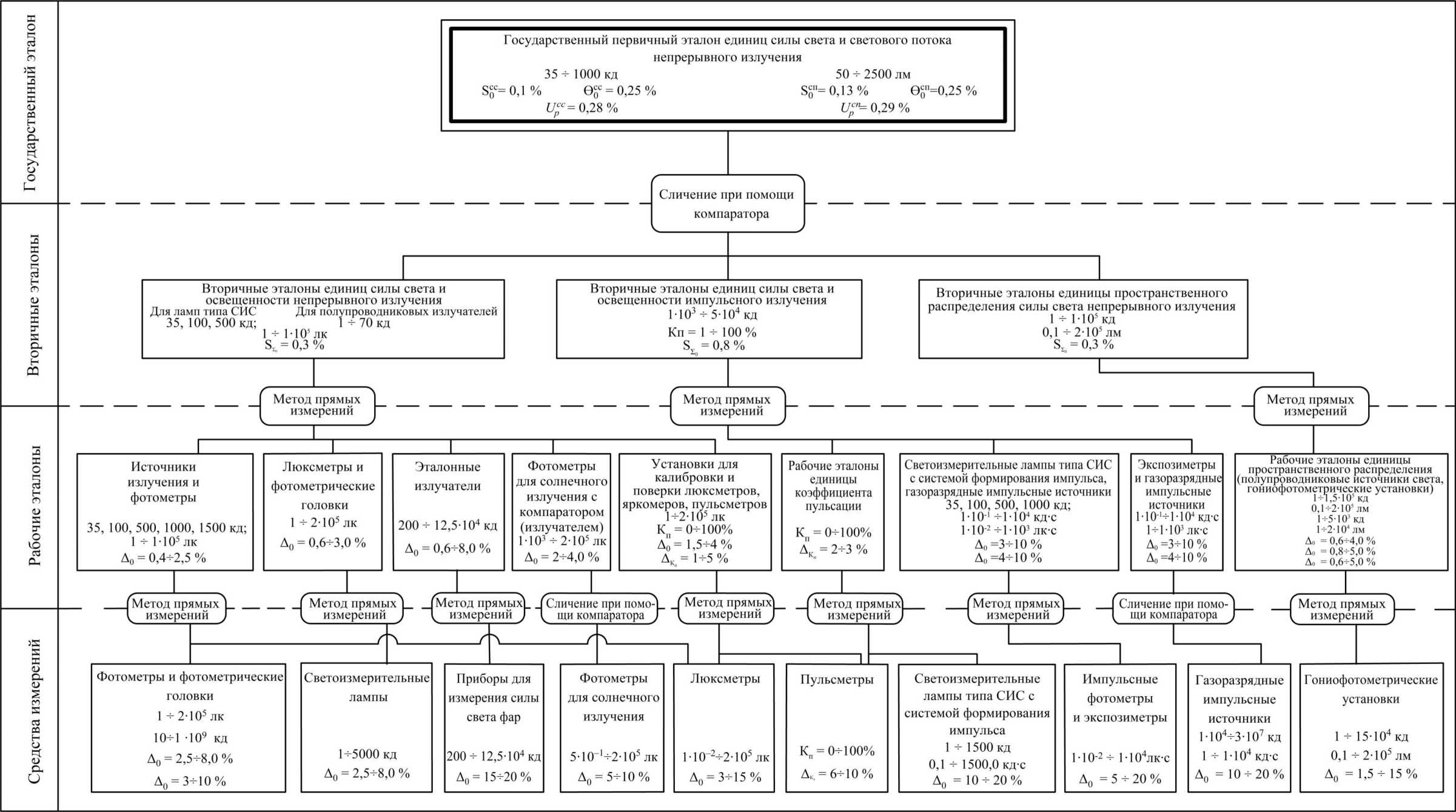

Часть 1 Средства измерений силы света и освещенности непрерывного и импульсного излучений, пространственного распределения силы света

Приказ Росстандарта №3460 от 30.12.2019, https://oei-analitika.ru Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучения

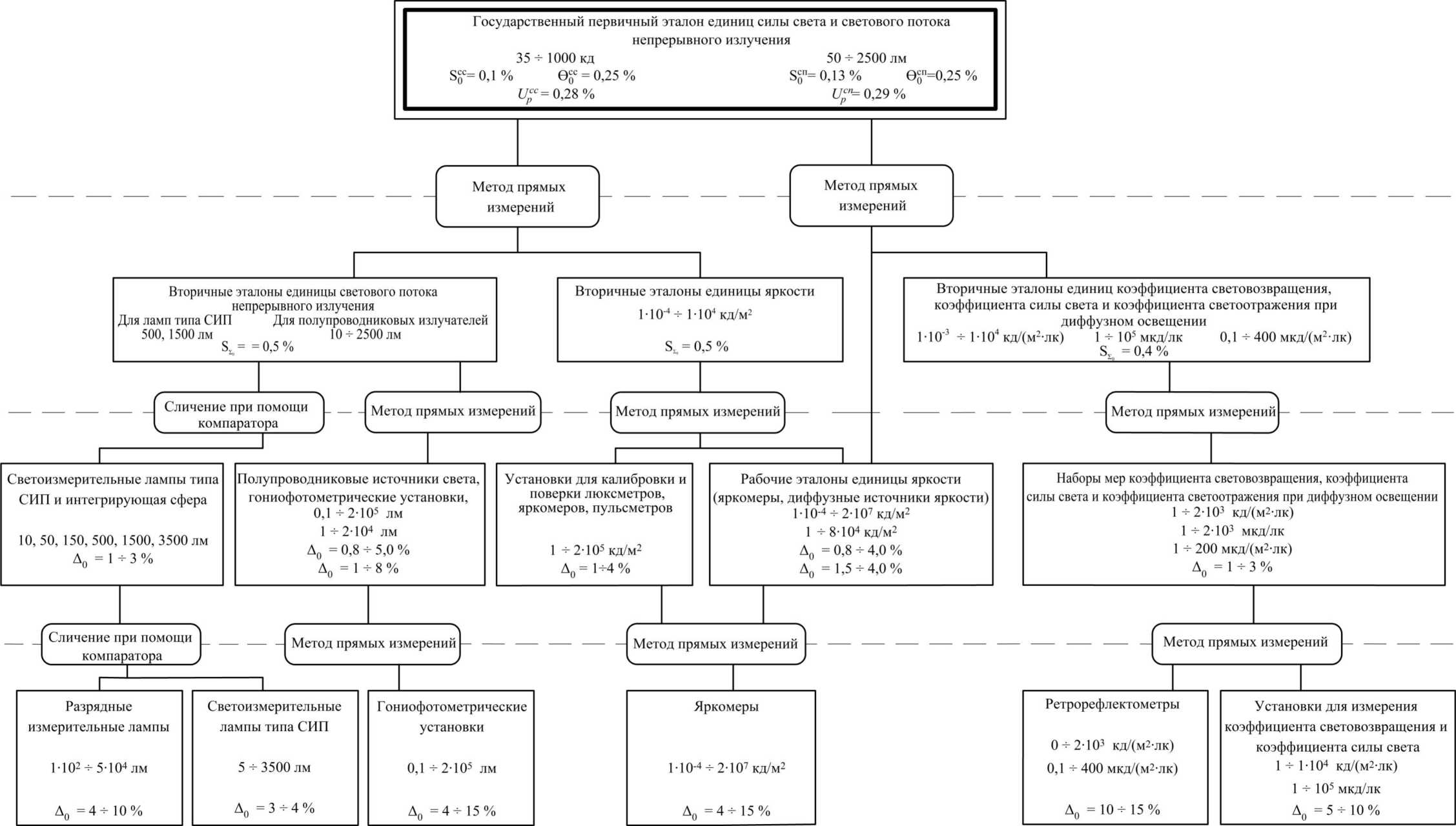

Часть 2 Средства измерений светового потока непрерывного излучения, яркости,

Приказ Росстандарта №3460 от 30.12.2019, https://oei-analitika.ru

коэффициента световозвращения, коэффициента силы света, коэффициента светоотражения при диффузном освещении

Приказ Росстандарта №3460 от 30.12.2019, https://oei-analitika.ru



Приказ Росстандарта №3460 от 30.12.2019, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО       ___

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

30 декабря 2019 г.

3460

Москва

Об утверждении Государственной поверочной схемы для средств измерений световых величин непрерывного и импульсного излучений

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734, Временным порядком разработки (пересмотра) и утверждения государственных поверочных схем, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2017 г. № 1832, изменениями, внесенными во Временный порядок разработки (пересмотра) и утверждения государственных поверочных схем, утвержденными приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2018 г. №2793, а также Планом разработки (пересмотра) и утверждения государственных поверочных схем на 2019 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2819, п р и к а з ы в а ю:

  • 1. Утвердить прилагаемую Государственную поверочную схему для средств измерений световых величин непрерывного и импульсного излучений (далее - ГПС).

  • 2. Установить, что ГПС применяется для Государственного первичного эталона единиц силы света и светового потока непрерывного излучения (ГЭТ 5-2012), для вторичных, рабочих эталонов и средств измерений световых величин непрерывного и импульсного излучений и вводится в действие с 1 апреля 2020 года.

  • 3. Управлению технического регулирования и стандартизации

(И.А.Киреева) совместно с ФГУП «ВНИИОФИ» (А.С.Батурин) обеспечить прекращение применения в качестве национального стандарта Российской Федерации межгосударственного стандарта ГОСТ    8.023-2014

«Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений».

  • 4. ФГУП «ВНИИОФИ» (А. С .Батурин) направить сведения о ГПС в ФГУП «ВНИИФТРИ» (С.И.Донченко) для их внесения в Федеральный информационный фонд по обеспечению единства измерений.

  • 5. Управлению метрологии (Д.В .Гоголев) обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационнотелекоммуникационной сети Интернет.

  • 6. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

С.С.Голубев

г                              \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ,ЭП

Сертификат: O0E1O36E1BO7EOFB8OEA1189OOBCB6D09O

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11.2019 до 06.11.2020

\_____—_____


УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «30» декабря 2019 г. № 3460

Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений

1. Область применения

Настоящая государственная поверочная схема распространяется на средства измерений световых величин непрерывного и импульсного излучений и устанавливает порядок передачи единиц силы света - кандела (кд), пространственного распределения силы света - кандела (кд), светового потока - люмен (лм) от государственного первичного эталона единиц силы света и светового потока непрерывного излучения при помощи вторичных и рабочих эталонов средствам измерений с указанием погрешностей и основных методов поверки.

Поверочную схему возглавляет государственный первичный эталон единиц силы света и светового потока непрерывного излучения.

Поверочная схема состоит из двух частей:

Часть 1. Средства измерений силы света и освещенности непрерывного и импульсного излучений, пространственного распределения силы света.

Часть 2 Средства измерений светового потока непрерывного излучения, яркости, коэффициента световозвращения, коэффициента силы света, коэффициента светоотражения при диффузном освещении.

Графическая часть государственной поверочной схемы приведена в приложении А.

2. Государственный первичный эталон
  • 2.1 Государственный первичный эталон единиц силы света и светового потока непрерывного излучения состоит из комплекса следующих средств измерений:

- высокотемпературной широкоапертурной модели черного тела (ВШМЧТ);

системы измерений термодинамических параметров ВШМЧТ;

группового фотометра, состоящего из трех фотометрических головок (ФГ) с усилителями;

системы измерений спектральных характеристик ФГ;

интегрирующей сферы;

системы прецизионных диафрагм;

гониофотометрического комплекса для измерения силы света, пространственного распределения силы света, светового потока;

комплекта эталонных полупроводниковых источников излучения.

  • 2.2 Диапазон значений силы света, в котором государственный первичный эталон воспроизводит единицу, составляет от 35 до 1000 кд.

Диапазон значений светового потока, в котором государственный первичный эталон воспроизводит единицу, составляет от 50 до 2500 лм.

Диапазон значений пространственного распределения силы света в телесном угле 1о при углах наблюдения ± 160о в горизонтальной плоскости, ± 130о в вертикальной плоскости, в котором государственный первичный эталон воспроизводит единицу, составляет от 35 до 1000 кд.

  • 2.3 Государственный первичный эталон обеспечивает воспроизведение: единицы силы света со средним квадратическим отклонением результатов измерений S0сс, не превышающим 0,1 % при 25 независимых измерениях, и неисключенной систематической погрешностью 0 0с, не превышающей 0,25 %;

единицы светового потока со средним квадратическим отклонением результатов измерений S,0, не превышающим 0,13 % при 25 независимых измерениях, и неисключенной систематической погрешностью 00п , не превышающей 0,25 %;

пространственного распределения силы света со средним квадратическим отклонением результатов измерений S,с пр, не превышающим 0,1 % при 25 независимых измерениях, и неисключенной систематической погрешностью 0с0спр , не превышающей 0,25 %.

Стандартная неопределенность, рассчитанная по типу А UoA, составляет: для силы света и для пространственного распределения силы света 0,09 %; для светового потока 0,10 %.

Стандартная неопределенность, рассчитанная по типу В UoB, составляет: для силы света и для пространственного распределения силы света 0,11 %; для светового потока 0,11 %.

Суммарная стандартная неопределенность иос составляет: для силы света и для пространственного распределения силы света 0,14 %; для светового потока 0,145 %.

Расширенная неопределенность U0p при коэффициенте охвата k = 2 составляет: для силы света и для пространственного распределения силы света 0,28 %; для светового потока 0,29 %.

Для обеспечения воспроизведения единиц силы света, светового потока и пространственного распределения силы света с указанной точностью должны быть соблюдены правила содержания и применения государственного первичного эталона, утвержденные в установленном порядке.

  • 2.4 Государственный первичный эталон применяют для воспроизведения и передачи единиц силы света и светового потока вторичным эталонам сличением при помощи компаратора (первичный фотометр), методом прямых измерений; рабочим эталонам яркости методом прямых измерений.

  • 3. Часть 1 Средства измерений силы света и освещенности непрерывного и импульсного излучений, пространственного распределения силы света.

3.1. Вторичные эталоны
  • 3.1.1 Вторичный эталон единиц силы света и освещенности непрерывного излучения включает в себя следующие средства измерений и специальное оборудование:

излучатель - три группы, состоящие из пяти светоизмерительных ламп типа СИС или аналогичных, переменных по своему составу, номинальными значениями силы света 35, 100 и 500 кд при цветовых температурах (2360 ± 15) К, (2800 ± 15) К, (2860 ± 15) К; набор полупроводниковых излучателей, переменных по своему составу, с номинальными значениями силы света в диапазоне от 1 до 70 кд;

группу из трех фотометров с диапазоном измерений от 1 до 1 105 лк; оптический стенд.

Суммарное среднее квадратическое отклонение результатов сличений SХо вторичного эталона единиц силы света и освещенности непрерывного излучения с государственным первичным эталоном не должно превышать 0,3 %.

Вторичные эталоны единиц силы света и освещенности непрерывного излучения применяют для передачи единиц рабочим эталонам методом прямых измерений.

  • 3.1.2 Вторичный эталон силы света и освещенности импульсного излучения включает в себя следующие средства измерений и специальное оборудование:

группу из пяти излучателей с системой формирования импульса (переменных по своему составу) номинальными значениями силы света в диапазоне от 1 103 до 5Л04 кд; с диапазоном измерений Кп от 1 до 100 %.

фотометр;

интегрирующую сферу;

оптический стенд.

Суммарное среднее квадратическое отклонение результатов сличений SХо вторичного эталона единиц силы света и освещенности импульсного излучения с государственным первичным эталоном не должно превышать 0,8 %.

Вторичные эталоны единиц силы света и освещенности импульсного излучения применяют для передачи единиц рабочим эталонам методом прямых измерений.

  • 3.1.3 Вторичный эталон единицы пространственного распределения силы света непрерывного излучения включает в себя следующие средства измерений и специальное оборудование:

гониофотометрическую установку в диапазоне от 1 до 1Л05 кд и от 0,1 до 2Л05 лм;

набор эталонных полупроводниковых источников излучения в диапазоне от 1 до 5Л03 кд и от 1 до 2^ 104 лм.

Суммарное среднее квадратическое отклонение результатов сличений S So вторичного эталона единицы пространственного распределения силы света непрерывного излучения с государственным первичным эталоном не должно превышать 0,3 %.

Вторичные эталоны единицы пространственного распределения силы света непрерывного излучения применяют для передачи единицы рабочим эталонам методом прямых измерений.

3.2. Рабочие эталоны
  • 3.2.1 В качестве рабочих эталонов силы света и освещенности непрерывного излучения используют:

три источника излучения (светоизмерительные лампы типа СИС или аналогичные), переменные по своему составу, номинальными значениями силы света 35, 100, 500, 1000 и 1500 кд при цветовой температуре (2360 ± 25) К, (2800 ± 25) К, (2860 ± 25) К, или не менее трех фотометров с диапазоном измерений от 1 до 1 105 лк; компаратор (фотометр или осветитель), оптический стенд;

люксметры и фотометрические головки с диапазоном измерений от 1 до 2Л05 лк с оптическим стендом;

эталонные излучатели с диапазоном измерений от 200 до 12,5Л04 кд;

фотометры для солнечного излучения с компаратором (излучателем) с диапазоном измерений от 1 103 до 2Л05 лк.

установки для калибровки и поверки люксметров, яркомеров, пульсметров с диапазоном измерений от 1 до 2Л05 лк.

  • 3.2.2 В качестве рабочих эталонов силы света и освещенности импульсного излучения используют:

установки для калибровки и поверки люксметров, яркомеров, пульсметров с диапазоном измерений Кп от 0 до 100 %;

рабочие эталоны единицы коэффициента пульсации (пульсметры с компаратором (излучателем с системой формирования импульса) с диапазоном измерений Кп от 0 до 100 %;

три светоизмерительные лампы типа СИС с системой формирования импульса, переменные по своему составу, номинальными значениями силы света 35, 100, 500 и 1000 кд при цветовой температуре (2360 ± 25) К, (2800 ± 25) К, (2860 ± 25) К со значениями освечивания в диапазоне от 110-2 до 1Л03 люс; компаратор (газоразрядного импульсного источника со значениями освечивания в диапазоне от 110-1 до 1 104 кд<), оптический стенд;

газоразрядные импульсные источники со значениями освечивания в диапазоне от 1-10-1 до 1Л04 кд с и экспозиметры с диапазоном измерений от 1 до 1 103 лк-с.

  • 3.2.3 В качестве рабочих эталонов пространственного распределения силы света используют полупроводниковые источники света в диапазоне от 1 до 5* 103 кд и от 1 до 2Л04 лм и гониофотометрические установки в диапазоне от 1 до 1,5* 105 кд и от 0,1 до 2405 лм.

  • 3.2.4 Пределы допускаемых относительных погрешностей До рабочих эталонов составляют от 0,4 % до 10,0 %.

  • 3.2.5 Рабочие эталоны применяют для поверки средств измерений силы света, пространственного распределения силы света, освещенности непрерывного излучения методами прямых измерений и сличением при помощи компаратора; средств измерений силы света и освещенности импульсного излучения методом прямых измерений и сличением при помощи компаратора.

3.3. Средства измерений
  • 3.3.1 В качестве средств измерений силы света и освещенности, пространственного распределения силы света непрерывного излучения используют:

фотометры, фотометрические головки с измерителями тока в диапазоне от 10 до 109 кд и фотометрические головки в диапазоне от 1 до 2405 лк;

светоизмерительные лампы в диапазоне от 1 до 5000 кд;

приборы для измерения силы света фар в диапазоне от 200 до 12,5404 кд;

фотометры для солнечного излучения в диапазоне от 540-1 до 2405 лк; люксметры в диапазоне от V10-2 до 2405 лк;

гониофотометрические установки в диапазонах от 1 до 15404 кд и от 0,1 до 2405 лм.

В качестве средств измерений силы света и освещенности импульсного излучения используют:

пульсметры в диапазоне Кп от 0 до 100 %;

светоизмерительные лампы типа СИС с системой формирования импульса в диапазонах от 1 до 1500 кд и от 0,1 до 1500,0 кд^с;

импульсные фотометры и экспозиметры в диапазоне от V10-2 до V104 люс;

газоразрядные импульсные источники в диапазонах от V104 до 3407 кд и от 1 до V104 кд.с.

  • 3.3.2 Пределы допускаемых относительных погрешностей До средств измерений составляют от 1,5 % до 20,0 %.

  • 4. Часть 2 Средства измерений светового потока непрерывного излучения, яркости, коэффициента световозвращения, коэффициента силы света, коэффициента светоотражения при диффузном освещении.

4.1. Вторичные эталоны
  • 4.1.1 Вторичный эталон единицы светового потока непрерывного излучения включает в себя следующие средства измерений и специальное оборудование:

излучатель - три группы из пяти светоизмерительных ламп типа СИП, переменных по своему составу, номинальными значениями светового потока 500 и 1500 лм при цветовых температурах (2360 ± 15) К, (2800 ± 15) К; набор полупроводниковых излучателей с номинальными значениями светового потока в диапазоне от 10 до 2500 лм;

шаровой фотометр (интегрирующая сфера диаметром 2 м).

Суммарное среднее квадратическое отклонение результатов сличений S So вторичного эталона единицы светового потока непрерывного излучения с государственным первичным эталоном не должно превышать 0,5 %.

Вторичные эталоны единицы светового потока непрерывного излучения применяют для передачи единицы рабочим эталонам сличением при помощи компаратора и методом прямых измерений.

  • 4.1.2 Вторичный эталон единицы яркости включает в себя следующие средства измерений и специальное оборудование:

диффузные источники яркости в диапазоне от 10-4 до 104 кд/м2; спектрорадиометр-яркомер или яркомер с диапазоном измерений от 10-2 до 104 кд/м2.

Суммарное среднее квадратическое отклонение результатов сличений SSo вторичного эталона единицы яркости с государственным первичным эталоном не должно превышать 0,5 %.

Вторичные эталоны единицы яркости применяют для передачи единицы рабочим эталонам методом прямых измерений.

  • 4.1.3 Вторичный эталон единиц коэффициента световозвращения, коэффициента силы света и коэффициента светоотражения при диффузном освещении включает в себя следующие средства измерений и специальное оборудование:

установка для измерения коэффициента световозвращения в диапазоне от V10-3 до 1-104 кд/(м2-лк), коэффициента силы света в диапазоне от 1 до

  • 1- 105 мкд/лк и коэффициента светоотражения при диффузном освещении в диапазоне от 0,1 до 400,0 мкд/(м2^лк);

набор мер коэффициента световозвращения в диапазоне от 1 до

  • 2- 103 кд/(м2-лк), коэффициента силы света в диапазоне от 1 до 2-103 мкд/лк и коэффициента светоотражения при диффузном освещении в диапазоне от 1 до 200 мкд/(м2^лк.).

Суммарное среднее квадратическое отклонение результата сличений S v вторичного эталона единиц коэффициента световозвращения, коэффициента силы света и коэффициента светоотражения при диффузном освещении не должно превышать 0,4 %.

Вторичные эталоны единиц коэффициента световозвращения, коэффициента силы света и коэффициента светоотражения при диффузном освещении применяют для передачи единиц величин рабочим эталонам методом прямых измерений.

4.2. Рабочие эталоны
  • 4.2.1 В качестве рабочих эталонов светового потока непрерывного излучения используют:

три светоизмерительные лампы типа СИП, переменные по своему составу, номинальными значениями 10, 50, 150, 500, 1500 и 3500 лм при цветовой температуре (2360 ± 25) К, (2800 ± 25) К и компаратор (интегрирующая сфера);

полупроводниковые источники света в диапазоне от 1 до 2-104 лм и гониофотометрические установки в диапазоне от 0,1 до 2405 лм.

  • 4.2.2 В качестве рабочих эталонов яркости используют:

яркомеры с компаратором (источником яркости) с диапазоном измерений от 1-10-4 до 2-107 кд/м2 и диффузные источники яркости номинальными значениями в диапазоне от 1 до 8-104 кд/м2;

установки для калибровки и поверки люксметров, яркомеров, пульсметров с диапазоном измерений от 1 до 2-105 кд/м2.

  • 4.2.3 В качестве рабочих эталонов коэффициента световозвращения, коэффициента силы света и коэффициента светоотражения при диффузном освещении используют наборы мер коэффициента световозвращения в диапазоне от 1 до 2-103 кд/(м2-лк), коэффициента силы света в диапазоне от 1 до 2-103 мкд/лк и коэффициента светоотражения при диффузном освещении в диапазоне от 1 до 200 мкд/(м2^лк.).

  • 4.2.4 Пределы допускаемых относительных погрешностей До рабочих эталонов составляют от 0,8 % до 8,0 %.

  • 4.2.5 Рабочие эталоны применяют для поверки средств измерений светового потока непрерывного излучения и яркости методом прямых измерений и сличением при помощи компаратора (интегрирующая сфера с приемником излучения); средствам измерений коэффициента световозвращения, коэффициента силы света и коэффициента светоотражения при диффузном освещении методом прямых измерений.

4.3. Средства измерений
  • 4.3.1 В качестве средств измерений светового потока непрерывного излучения используют:

разрядные измерительные лампы в диапазоне от V102 до 5Ч0'1 лм; светоизмерительные лампы типа СИП в диапазоне от 5 до 3500 лм; гониофотометрические установки в диапазоне от 0,1 до 2405 лм.

В качестве средств измерений яркости используют:

яркомеры в диапазоне от Г10-4 до 2407 кд/м2.

В качестве средств измерений коэффициента световозвращения, коэффициента силы света и коэффициента светоотражения при диффузном освещении используют:

ретрорефлектометры в диапазонах от 0 до 2-103 кд/(м2-лк) и от 0,1 до 400 мкд/(м2-лк);

установки для измерения коэффициента световозвращения и коэффициента силы света в диапазонах от 1 до 104 кд/(м2-лк) и от 1 до 105 мкд/лк.

  • 4.3.2 Пределы допускаемых относительных погрешностей До средств измерений составляют от 3 % до 15 %.
