Весы стационарные электронные Альфа АВ

Весы стационарные электронные Альфа АВ (далее - весы) предназначены для статических измерений массы, в том числе автомобильного и железнодорожного транспорта

Принцип действия весов основан на преобразовании действующей на весы силы, создаваемой взвешиваемым объектом, в деформацию упругих элементов весоизмерительных датчиков, на которых нанесены тензорезисторы. Деформация упругих элементов вызывает изменение электрического сигнала тензорезисторов. Аналоговый электрический сигнал от весоизмерительных датчиков передается по 6-ти проводной схеме в аналогово-цифровой преобразователь, который находится рядом с грузоприемным устройством или встроен в индикатор. Преобразованный сигнал обрабатывается индикатором, который отображает измеренное значение массы на дисплее. Весы могут быть одно и двухинтервальные.

Конструктивно весы состоят из весоизмерительного устройства и индикатора. В состав весоизмерительного устройства входят грузоприемное устройство, весоизмерительные датчики (4, 6, 8, 10, 12 шт.), грузопередающие устройства и фундамент. При необходимости несколько независимых весов через индикаторы, входящие в состав каждых весов, могут подсоединяться к одному индикатору для отображения суммарного результата измерений всех весов.

Грузоприемное устройство может включать от одной до четырех грузоприемных платформ, а также может включать одну либо несколько промежуточных платформ. Весоизмерительные датчики оснащены грузопередающими устройствами (узлами встройки), которые служат для обеспечения нормальной работы весов при деформации грузоприемной платформы, вызванной изменением температуры и (или) объектом взвешивания.

По типу металлоконструкции грузопередающего устройства весы относятся к платформенной конструкции. Грузоприемное устройство состоит из несущих конструкций- платформ.

В весах устанавливаются датчики весоизмерительные тензорезисторные QS,S, LS, D, PST, USB модификаций QS, SQB (регистрационный № 57673-14) и датчики весоизмерительные тензорезисторные ZS, NHS,   YBS, GZLB модификаций ZSF, ZSFY

(регистрационный № 57674-14) фирмы «Keli Electric Manufacturing (Ningbo) Co., Ltd», Китай, датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Colum модификаций HM9B, H8C (регистрационный № 55371-13) фирмы «Zhonghang Electronic Measuring Instruments Co.,LTD (ZEMIC)», КНР, датчики весоизмерительные сжатия 740 (регистрвцион-ный № 50842-12) фирмы «UTILCELL», Испания, датчики весоизмерительные тензорезисторные SP,AC,CS модификации SP (регистрационный № 60719-15) фирмы «SENSOCAR, S.A.», Испания, датчики весоизмерительные тензорезисторные С модификации С16А (регистрационный № 67871-17) фирмы «Hottinger Baldwin Messtechnik GmbH», Германия.

В весах применяются изготовленные ЗАО «Альфа-Эталон МВК» индикаторы СТТ-А, СТТ, СТТ-W, СТТ-SMART, СТТ-SWIFT, СТТ-DIGITAL. В весах предусмотрена возможность подключения дополнительного индикатора для контроля функционирования весов. Индикатор и аналогово-цифровой преобразователь помещаются в помещении оператора весов, в котором поддерживается температура, соответствующая условиям эксплуатации индикатора. Внешний вид индикаторов приведен на рисунках 9-14, общий вид весов - на рисунках 15-18.

Модификации весов различаются максимальными, минимальными нагрузками и пределами допускаемой погрешности.

Варианты исполнения весов отличаются количеством платформ и габаритными размерами.

Весы имеют обозначение Альфа АВ-М-Т-Х-(К, И), где

Альфа АВ - обозначение типа весов;

М - обозначение применения: - «А»-автомобильные весы, «В»-вагонные весы, «О» - весы общего назначения

Т - максимальная нагрузка в тоннах;

Х - обозначение исполнения: «Вз» - взрывобезопасное, «М» - морозостойкое; К- обозначение типа весоизмерительных датчиков;

И- обозначение типа индикатора.

ГПУ модификаций весов общего назначения Альфа АВ - О оснащены платформами, механически не связанными между собой.

Весы во взрывобезопасном исполнении дополнительно оснащены барьерами искроза-щиты ИСКРА производства ООО «Производственное объединение ОВЕН» с маркировкой ис-крозащиты [Exia]IIC или барьерами искрозащиты БИА и НБИ производства ООО «Ленпромав-томатика» с маркировкой искрозащиты [Exia]IIC.

Весы в морозостойком исполнении дополнительно оснащаются термочехлами ТЕР-МОТЕК®/ФАИРТЕК® производства ЗАО «Спецкомплектресурс 2001» или аналогичными и блоком управления термочехлами ОВЕН ТРМ 10 (рисунок 1 и 2) или аналогичными. Термочехлы предназначены для автоматического подогрева весоизмерительных датчиков, входящих в состав весов, при понижении температуры окружающего воздуха ниже минус 5 ⁰С. Блок управления термочехлами овен ТРМ 10 производит автоматическое включение нагревательных элементов термочехлов и поддерживает постоянную температуру весоизмерительных датчиков в диапазоне от 0 ⁰С до плюс 20 ⁰С.

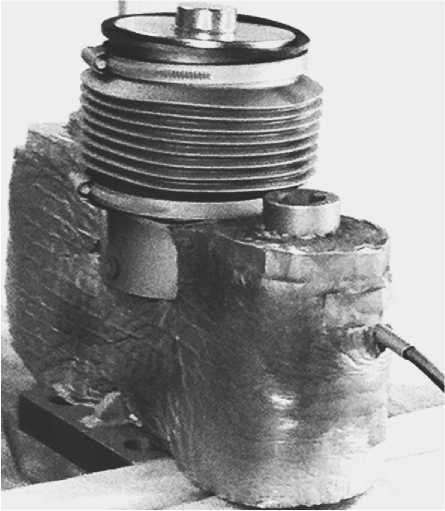

Рисунок 1 - Весоизмерительный датчик оснащенный термочехлом

Рисунок 2 - Блок управления термочехлами ОВЕН ТРМ 10

В весах предусмотрены следующие устройства:

• - устройство первоначальной установки нуля;

• - полуавтоматическое устройство установки нуля;

• - устройство слежения за нулем;

• - устройство выборки массы тары приводится в действие кнопкой «тара».

В весах предусмотрена защита от несанкционированного изменения установленных регулировок (регулировки чувствительности (юстировки)) следующим способом:

• - на индикаторе СТТ предусмотрен тумблер переключения - «калибровка», расположенный внутри корпуса или электронный ключ калибровки, устанавливаемый на разъем. Доступ к тумблеру и к разъему опломбирован (рисунки 5);

• - на индикаторе СТТ-А предусмотрен тумблер переключения - «калибровка», расположенный на задней планке или электронный ключ калибровки, устанавливаемый на разъем. Доступ к тумблеру и к разъему опломбирован (рисунки 3);

• - на индикаторе СТТ-SMART предусмотрен тумблер переключения - «калибровка», расположенный внутри корпуса. Доступ к тумблеру опломбирован (рисунки 6);

• - на индикаторах СТТ-W, СТТ- DIGITAL предусмотрен тумблер переключения - «калибровка», расположенный на задней планке. Доступ к тумблеру опломбирован (рисунки 4, 8);

• - на индикаторах СТТ-SWIFT предусмотрен тумблер переключения - «калибровка», расположенный на передней планке. Доступ к тумблеру опломбирован (рисунок 7).

Проволока для опломбирования проходит сквозь отверстие в головке винта и пломбируется поверителем или наклеивается разушуемая наклейка. Оттиск поверительного клейма ставится на пломбе или на наклейке

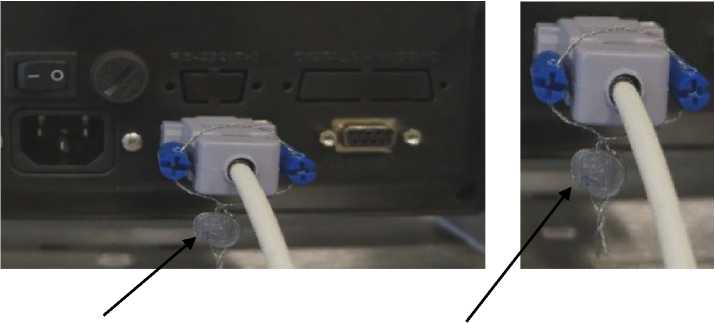

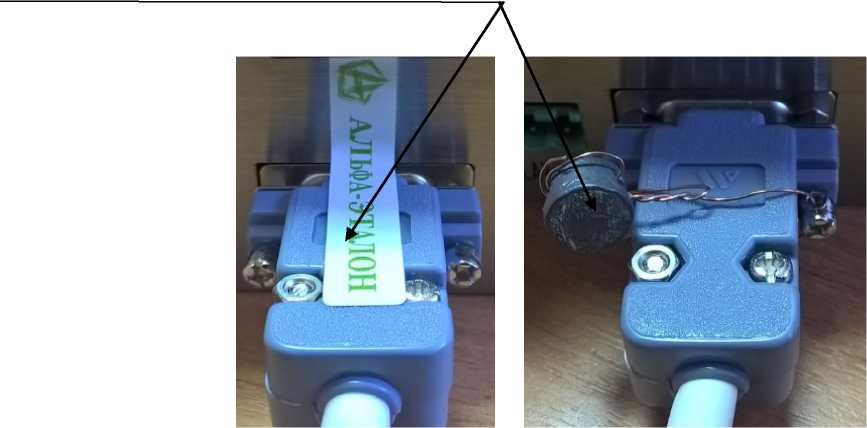

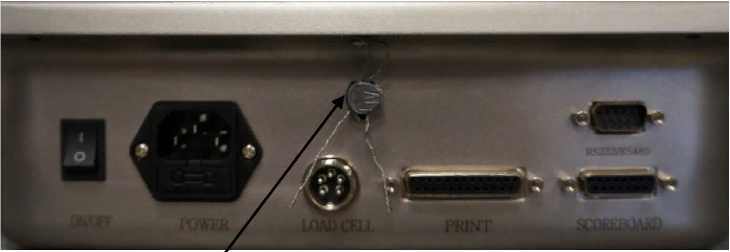

Рисунок 3 - Схема пломбировки от несанкционированного доступа и обозначение места для нанесения оттиска клейма индикатора СТТ-А

Проволока для опломбирования проходит сквозь отверстие в головке винта и пломбируется поверителем. Оттиск поверительного клейма ставится на пломбе

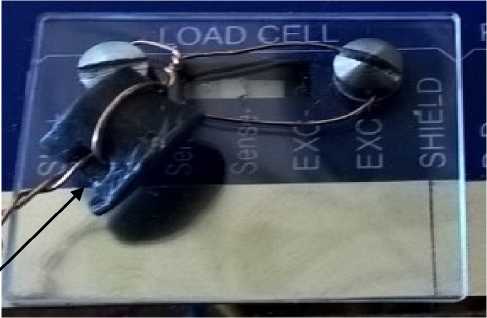

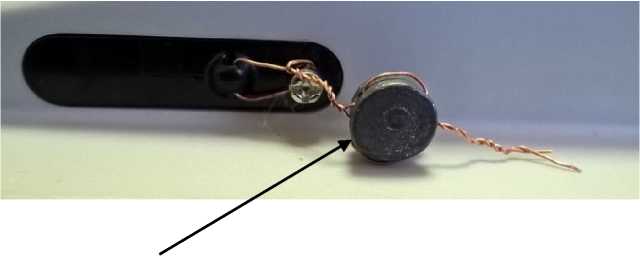

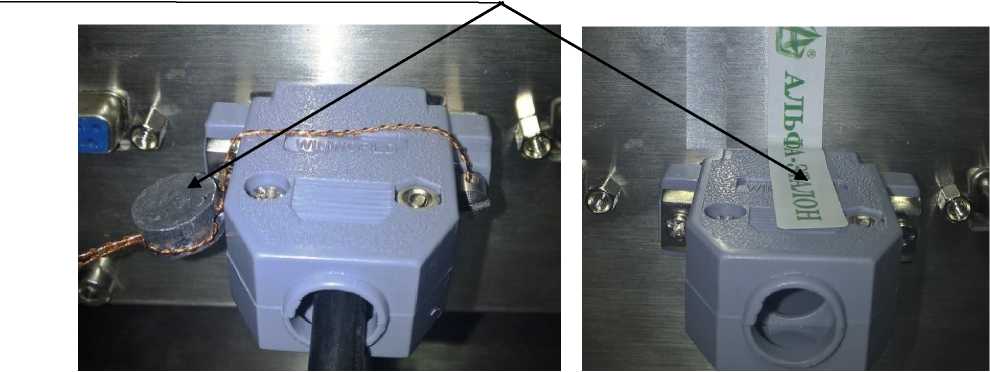

Рисунок 4 - Схема пломбировки от несанкционированного доступа и обозначение места для нанесения оттиска клейма индикатора СТТ-W

Проволока для опломбирования проходит сквозь отверстие в головке винта и пломбируется поверителем или наклеивается разушуемая наклейка. Оттиск поверительного клейма ставится на пломбе или на наклейке

Проволока для опломбирования проходит сквозь отверстие в головке винта и пломбируется поверителем. Оттиск поверительного клейма ставится на пломбе.

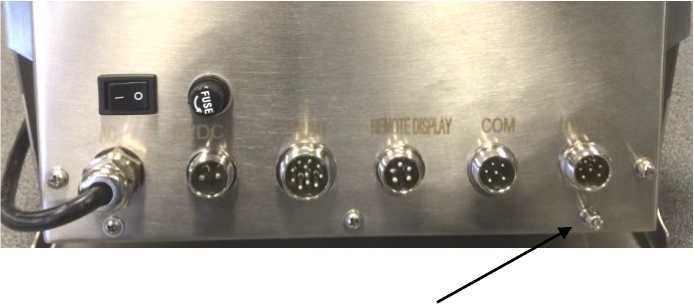

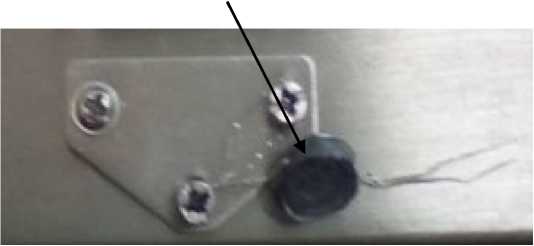

Рисунок 5 - Схема пломбировки от несанкционированного доступа и обозначение места для нанесения оттиска клейма индикатора СТТ

Проволока для опломбирования проходит сквозь отверстие в головке винта и пломбируется поверителем. Оттиск поверительного клейма ставится на пломбе.

Рисунок 6 - Схема пломбировки от несанкционированного доступа и обозначение места для нанесения оттиска клейма индикатора СТТ-SMART

Проволока для опломбирования проходит сквозь отверстие в головке винта и пломбируется поверителем. Оттиск поверительного клейма ставится на пломбе.

Рисунок 7 - Схема пломбировки от несанкционированного доступа и обозначение места для нанесения оттиска клейма индикатора СТТ-SWIFT

Проволока для опломбирования проходит сквозь отверстие в головке винта и пломбируется поверителем. Оттиск поверительного клейма ставится на пломбе.

Рисунок 8 - Схема пломбировки от несанкционированного доступа и обозначение места для нанесения оттиска клейма индикатора СТТ-DIGITAL

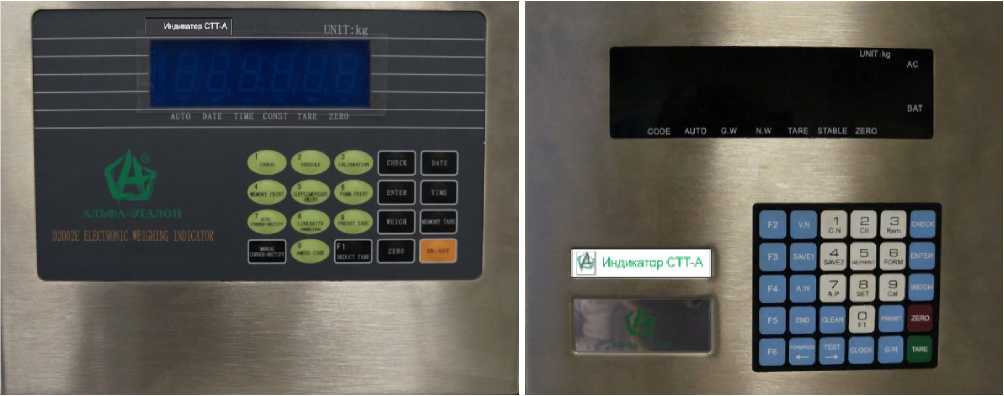

Рисунок 9 - Внешний вид индикатора СТТ-А

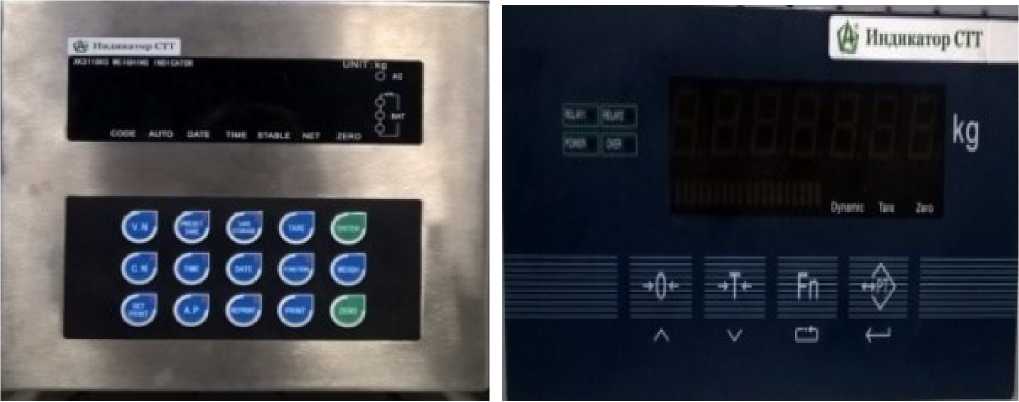

Рисунок 10 - Внешний вид индикаторов СТТ

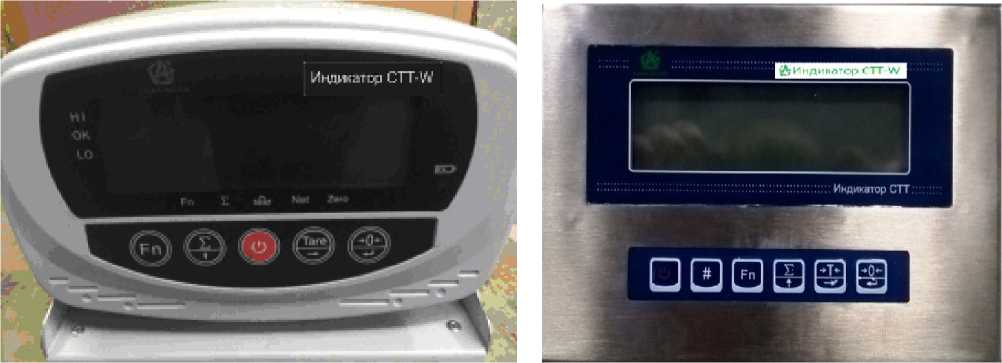

Рисунок 11 - Внешний вид индикатора СТТ-W

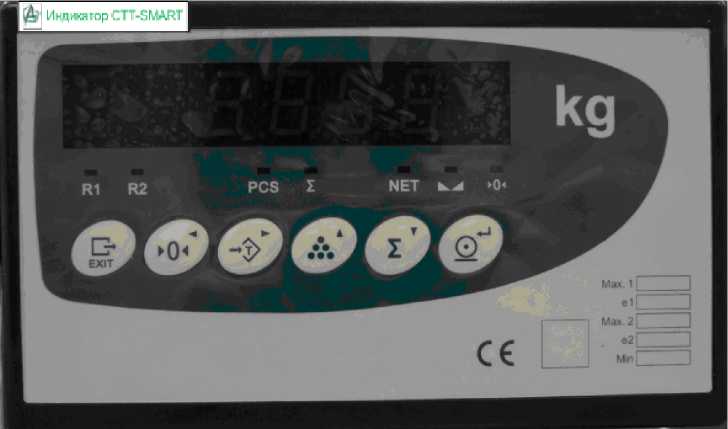

Рисунок 12 - Внешний вид индикатора СТТ-SMART

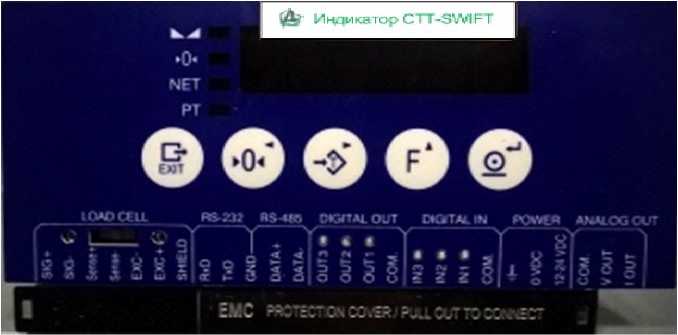

Рисунок 13 - Внешний вид индикаторов СТТ-SWIFT

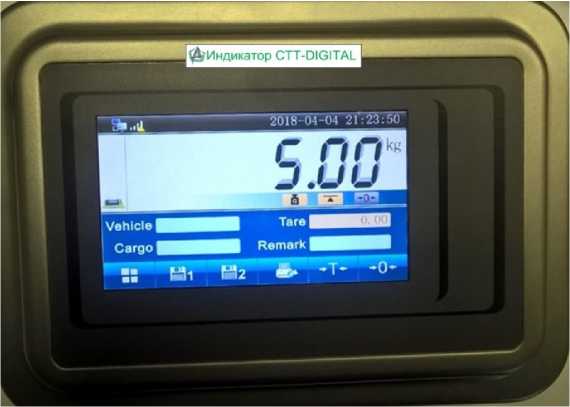

Рисунок 14 - Внешний вид индикатора СТТ-DIGITAL

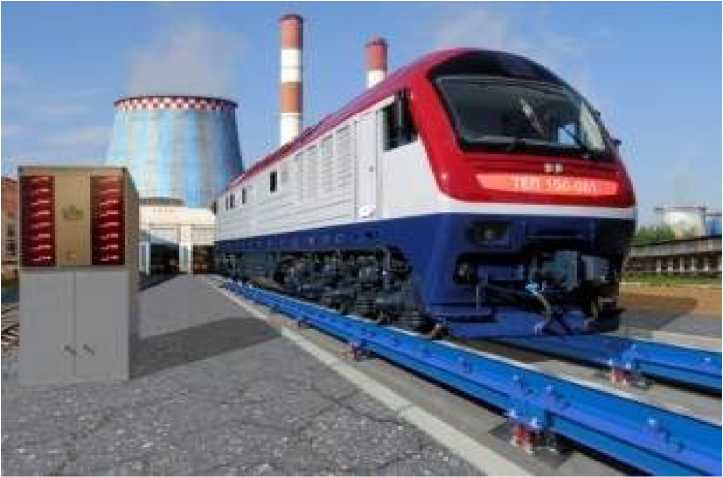

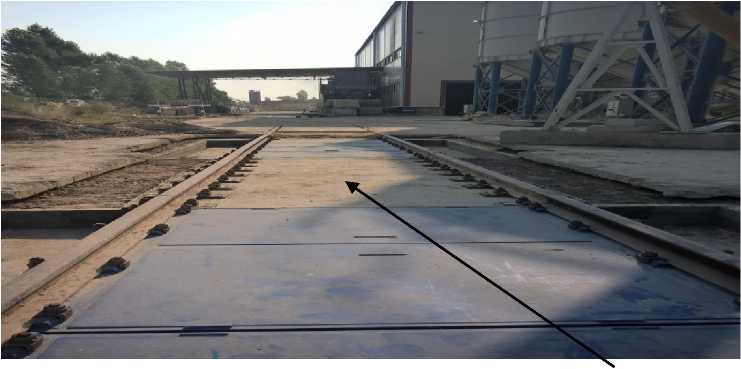

Рисунок 15 - Общий вид весов стационарных электронных Альфа АВ модификаций Альфа АВ-В (пример)

Рисунок 16 - Общий вид весов стационарных электронных c промежуточной платформой

Альфа АВ модификаций Альфа АВ-В (пример)

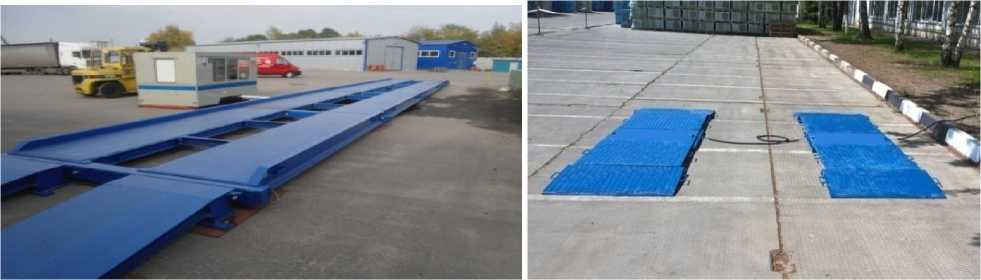

Рисунок 17 - Общий вид весов стационарных электронных Альфа АВ модификаций Альфа АВ-А (пример)

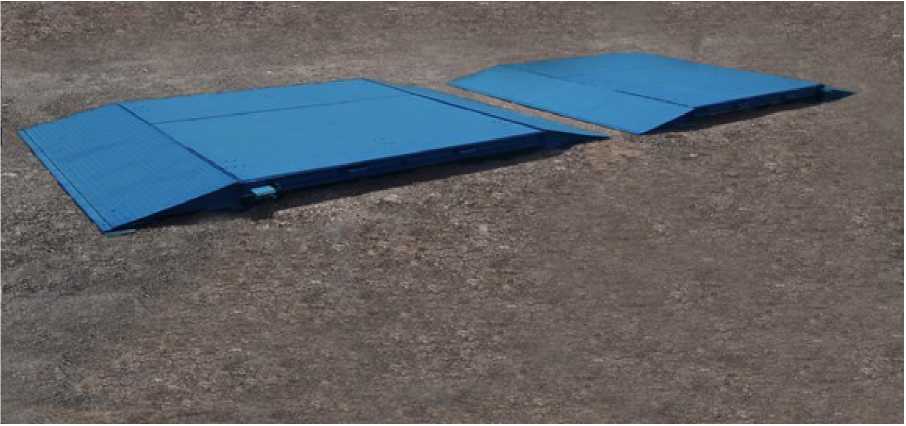

Рисунок 18 - Общий вид весов стационарных электронных Альфа АВ модификаций Альфа АВ-О (пример)

Маркировка весов производится на разрушаемой при удалении фирменной наклейке, закрепленной на грузоприемном устройстве с боковой стороны и на панели индикатора (Рисунок 18, 19).

На наклейку наносится следующая маркировка:

- полное наименование изготовителя;

- класс точности;

- обозначение весов;

- максимальная нагрузка (Max);

- минимальная нагрузка (Min);

- поверочный интервал (e);

- знак утверждения типа;

- серийный номер весов;

- номер версии программного обеспечения;

- регистрационный номер в ФИФОЕИ;

- действительная цена деления (d);

- входное напряжение;

- предельные значения температур (указываются на весоизмерительном устройстве весов в морозостойком исполнении);

- год производства весов.

Весы стационарные электронные Альфа АВ № изделия_____________

Модель Альфа АВ _______ Класс точности средний III

Регистрационный номер в ФИФОЕИ __________

ГОСТ OIML R 76-1-2011 Максимальная нагрузка Мах, кг _____________________

Минимальная нагрузка Min, кг ______________________

Действительная цена деления d, кг __________________

Поверочный интервал е, кг __________________________

Версия программного обеспечения __________________

Электропитание 187_~242 В; 49_~51 Гц

Предельные значения температуры исполнение М: ГПУ -50^оС/+40^оС Индикатор -10^оС/+40^оС

Год выпуска 20__ год

Место нанесения знака утверждения типа

Рисунок 19 - Маркировка на грузоприемном устройтсве

Весы стационарные электронные Альфа АВ № изделия______________

Модель Альфа АВ _______ Класс точности средний III

Регистрационный номер в ФИФОЕИ __________

ГОСТ OIML R 76-1-2011 Максимальная нагрузка Мах, кг _____________________

Минимальная нагрузка Min, кг ______________________

Действительная цена деления d, кг __________________

Поверочный интервал е, кг __________________________

Версия программного обеспечения __________________

Электропитание 187_~242 В; 49_~51 Гц

Предельные значения температуры исполнение М: ГПУ -50^оС/+40^оС Индикатор -10^оС/+40^оС

Год выпуска 20__ год

Рисунок 20 - Маркировка на панели индикатора

В весах стационарных электронных Альфа АВ установлено встроенное в индикатор программное обеспечение, которое жестко привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, обработке, хранению, передаче и предоставлению измерительной информации.

На индикаторах СТТ-W, СТТ-SWIFT, СТТ, СТТ-SMART при включении отображается номер версии программного обеспечения.

На индикаторе СТТ-DIGITAL номер версии программного обеспечения отображается при выборе последовательно вкладок «Menu», «Indikator information».

На индикаторах СТТ-А для определения номера версии программного обеспечения необходимо подключение к ПК с применением специального программного обеспечения.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014.

Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1- Идентификационные данные (признаки) программного обеспечения

*Номер версии программного обеспечения должен быть не ниже указанного ** Цифровой идентификатор ПО приведен для указанной в таблице версии ПО

Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Метрологические характеристики

Таблица 5 - Основные технические характеристики

Таблица 6 - Количество грузоприемных платформ, число весоизмерительных датчиков, габаритные размеры и масса грузоприемной платформы

Таблица 7- Перечень весоизмерительных датчиков, применяемых в различных модификациях весов

наносится на титульный лист руководства по эксплуатации в левом верхнем углу типографским способом и на табличку, закрепленную на каждом грузоприемном устройстве на боковой стороне, и на корпусе индикатора графическим способом в левом нижнем углу.

Комплектность средства измерений

Таблица 8 - Комплектность средства измерений

осуществляется по документу приложение ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011.

Основные средства поверки:

- рабочие эталоны 4-го или 5-го разряда в соответствии с Приказом Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы» (гири, соответствующие классу точности М1, М1-2 по ГОСТ OIML R 111-1-2009).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на заднюю планку индикаторов СТТ-А, СТТ, СТТ-W, СТТ-SMART, СТТ-DIGITAL и на переднюю панель индикатора СТТ-SWIFT.

приведены в эксплуатационном документе.

ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Приказ Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».

ТУ 4274-010-58169787-2010 «Весы стационарные электронные Альфа АВ. Технические условия»
