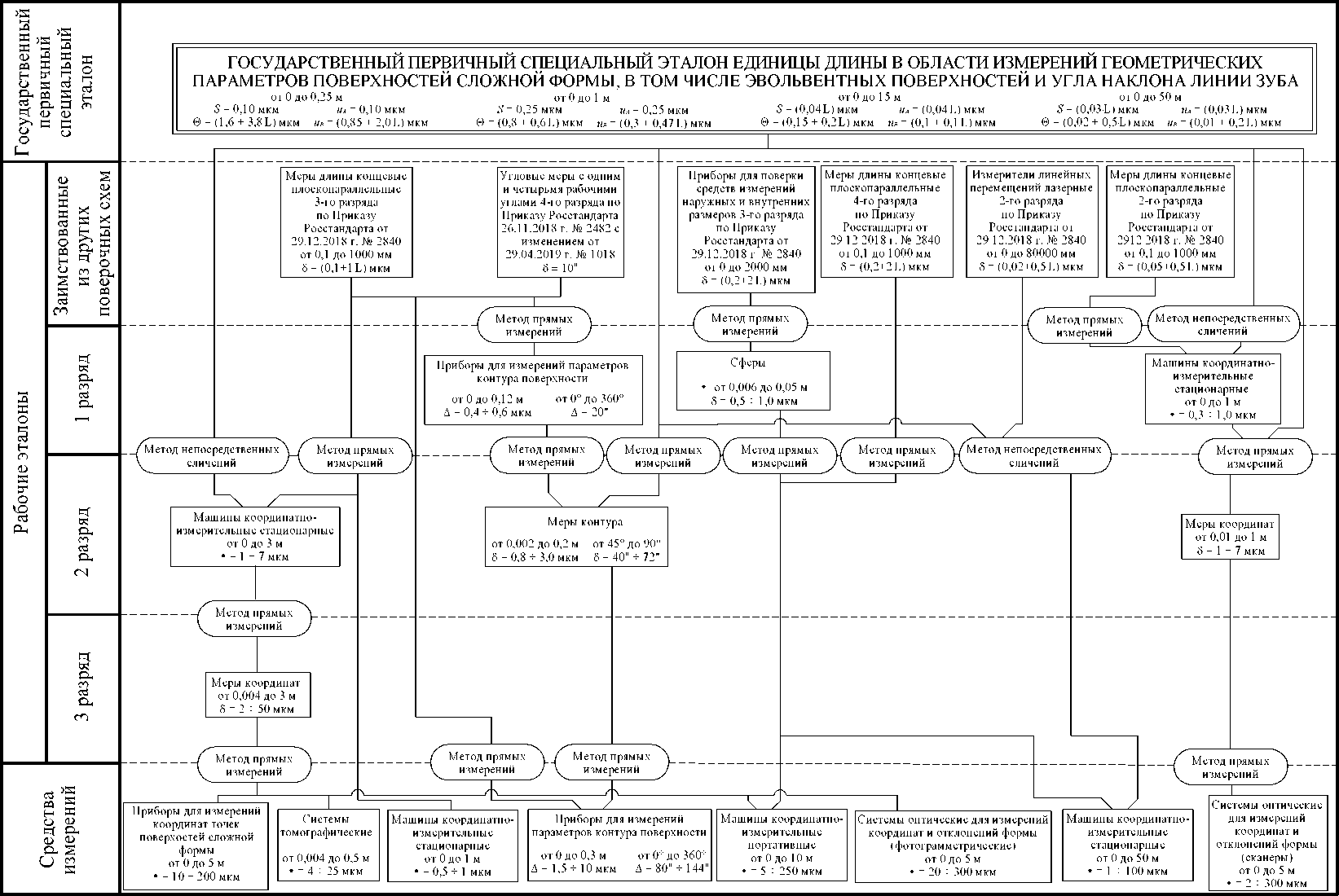

Приложение А

Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба Часть 1. Средства измерений геометрических параметров поверхностей сложной формы

L - длина в метрах

Приложение А

Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба

Часть 2. Средства измерений геометрических параметров эвольвентных поверхностей и угла наклона линии зуба

Л

О

н Г)

ГОСУДАРСТВЕННЫЙ ПЕРВИЧНЫЙ СПЕЦИАЛЬНЫЙ ЭТАЛОН ЕДИНИЦЫ ДЛИНЫ В ОБЛАСТИ ИЗМЕРЕНИЙ ГЕОМЕТРИЧЕСКИХ ПАРАМЕТРОВ ПОВЕРХНОСТЕЙ СЛОЖНОЙ ФОРМЫ, В ТОМ ЧИСЛЕ ЭВОЛЬВЕНТНЫХ ПОВЕРХНОСТЕЙ И УГЛА НАКЛОНА ЛИНИИ ЗУБА

Меры геометрических параметров эвольвентных поверхностей, шага и угла наклона линии зуба

Р от 0° до 35°

r₀ св. 250 до 500 мм m св. 10 до 15 мм d = 2,5 мкм

Приборы для измерений геометрических параметров эвольвентных поверхностей и угла наклона линии зуба

r₀ от 5 до 1500 мм

m от 0,4 до 15 мм

А = 1,5  15 мкм

r₀ - радиус основной окружности; m - модуль;

Р — угол наклона линии зуба

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

06 апреля 2021 г.

Москва

Об утверждении Государственной поверочной схемы для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734, требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, установленными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456, а также принимая во внимание раздел IV протокола научно-технической комиссии по метрологии и измерительной технике Федерального агентства по техническому регулированию и метрологии от 23 декабря 2019 г. № 04-30-пр, приказываю:

• 1. Утвердить прилагаемую Государственную поверочную схему для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба (далее - ГПС).

• 2. Установить, что:

ГПС применяется для Государственного первичного специального эталона единицы длины в области измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба (ГЭТ 192-2019), эталонов и средств измерений геометрических параметров поверхностей сложной формы, эвольвентных поверхностей и угла наклона линии зуба и вводится в действие с 1 июня 2021 г.;

эталоны, аттестованные на соответствие ГОСТ 8.181-2014 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений параметров эвольвентных поверхностей и угла наклона линии зуба» (далее - ГОСТ 8.181-2014), приказа Федерального агентства по техническому регулированию и метрологии от 9 ноября 2018 г. № 2340 «Об утверждении государственной поверочной схемы для средств измерений геометрических параметров поверхностей сложной формы» (далее - Приказ № 2340), или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

эталоны, аттестованные на соответствие ГОСТ 8.181-2014, Приказа № 2340, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие ГОСТ 8.181-2014, Приказа № 2340, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по ГОСТ 8.181-2014, Приказу № 2340, или локальным поверочным схемам, или для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений после даты окончания срока действия свидетельства об аттестации.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузин) направить сведения о ГПС в ФГУП «ВНИИФТРИ» (С.И.Донченко) для их внесения в Федеральный информационный фонд по обеспечению единства измерений.

• 4. Управлению стандартизации (И.А.Киреева) совместно с ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить прекращение применения в качестве национального стандарта Российской Федерации межгосударственного стандарта ГОСТ 8.181-2014 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений параметров эвольвентных поверхностей и угла наклона линии зуба».

• 5.  Признать утратившим силу приказ Федерального агентства по техническому регулированию и метрологии от 9 ноября 2018 г. № 2340 «Об утверждении государственной поверочной схемы для средств измерений геометрических параметров поверхностей сложной формы» с момента введения в действие ГПС.

• 6. Управлению метрологии, государственного контроля и надзора (А.М.Кузьмин) обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно - телекоммуникационной сети «Интернет».

• 7. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 23.11.2020 до 23.11.2021

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «6» апреля 2021 г. № 472

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ГЕОМЕТРИЧЕСКИХ ПАРАМЕТРОВ

ПОВЕРХНОСТЕЙ СЛОЖНОЙ ФОРМЫ, В ТОМ ЧИСЛЕ

ЭВОЛЬВЕНТНЫХ ПОВЕРХНОСТЕЙ И УГЛА НАКЛОНА ЛИНИИ ЗУБА

• 1.1. Настоящая Государственная поверочная схема устанавливает порядок передачи единицы длины в области измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба от Государственного первичного специального эталона (далее по тексту - ГПСЭ) единицы длины в области измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба (ГЭТ 192-2019) средствам измерений при помощи рабочих эталонов с указанием погрешностей и основных методов передачи в диапазоне измерений геометрических параметров поверхностей сложной формы от 0 до 50 м и эвольвентных поверхностей и угла наклона линии зуба в диапазоне радиусов основной окружности от 5 до 1500 мм и модулей от 0,4 до 15 мм.

• 1.2. Графическая часть государственной поверочной схемы для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, представлена в Приложении А.

П р и м е ч а н и е:

Допускается проводить передачу единицы длины в области измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба с использованием эталонов более высокой точности, чем предусмотрено настоящей государственной поверочной схемой.

Допускается поверять средства измерений, тип которых был утвержден до начала введения в действие данной государственной поверочной схемы, с использованием эталонов, установленных при утверждении типа в методике поверки.

• 2.1. ГПСЭ предназначен для воспроизведения, хранения единицы длины в области измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба и передачи единицы при помощи рабочих эталонов средствам измерений с целью обеспечения единства измерений.

• 2.2. ГПСЭ состоит из комплекса следующих средств измерений:

а) эталонный комплекс для измерений геометрических параметров поверхностей сложной формы:

эталонная установка на базе мультисенсорной координатноизмерительной машины O-Inspect 543;

эталонная установка на базе координатно-измерительной машины UPMC 850;

эталонная мобильная интерференционная установка на базе лазерной измерительной системы LaserTRACER-NG;

эталонная мобильная интерференционная установка на базе лазерной измерительной системы XL-80;

б) эталонный комплекс для измерений геометрических параметров эвольвентных поверхностей и угла наклона линии зуба:

эталонная установка на базе мультисенсорной координатноизмерительной машины O-Inspect 543;

эталонная установка на базе координатно-измерительной машины ZMC 550;

эталонная установка на базе координатно-измерительной машины UPMC 850.

• 2.3. ГПСЭ обеспечивает воспроизведение единицы длины в области измерений геометрических параметров поверхностей сложной формы в диапазоне от 0 до 50 м с метрологическими характеристиками, указанными в таблице 1, и эвольвентных поверхностей и угла наклона линии зуба в диапазоне радиусов основной окружности r₀ от 5 до 500 мм при ширине зубчатого венца от 10 до 500 мм для модулей от 0,4 до 15 мм с метрологическими характеристиками, указанными в таблице 2.

Таблица 1 - Метрологические характеристики эталонного комплекса для измерений геометрических параметров поверхностей сложной формы, входящего в состав ГПСЭ

П р и м е ч а н и е:

Здесь и далее по тексту: L - измеряемая длина в метрах.

Таблица 2 - Метрологические характеристики эталонного комплекса для измерений геометрических параметров эвольвентных поверхностей и угла наклона линии зуба, входящего в состав ГПСЭ

• 2.4. Для обеспечения воспроизведения и передачи единицы длины в области измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, с указанной точностью должны быть соблюдены правила содержания и применения ГПСЭ, утвержденные в установленном порядке.

• 2.5. ГПСЭ применяют для передачи единицы длины в области измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, рабочим эталонам 1-го, 2-го, 3-го разряда и средствам измерений методом непосредственных сличений и методом прямых измерений.

• 3. Рабочие эталоны

  • 3.1. Рабочие эталоны 1-й части

• 3.1.1.1. В качестве рабочих эталонов, заимствованных из других поверочных схем, применяют меры длины концевые плоскопараллельные в диапазоне от 0,1 до 1000 мм 2-го, 3-го и 4-го разрядов, измерители линейных перемещений лазерные в диапазоне от 0 до 80000 мм 2-го разряда и приборы для поверки средств измерений наружных и внутренних размеров 3-го разряда по Приказу Росстандарта от 29.12.2018 г. № 2840 и угловые меры с одним и четырьмя рабочими углами 4-го разряда по Приказу Росстандарта от 26.11.2018 г. № 2482 с изменением от 29.04.2019 г. № 1018.

• 3.1.1.2. Доверительные границы абсолютной погрешности 5 (при доверительной вероятности 0,99) рабочих эталонов, заимствованных из других поверочных схем, составляют от (0,02 + 0,5Т) до (0,2 + 2Ъ) мкм и 10".

• 3.1.1.3. Рабочие эталоны, заимствованные из других поверочных схем, применяют для передачи единицы длины рабочим эталонам 1-го и 2-го разрядов и средствам измерений методом прямых измерений и методом непосредственных сличений.

• 3.1.2.1. В качестве рабочих эталонов 1-го разряда применяют приборы для измерений параметров контура поверхности, машины координатноизмерительные стационарные в диапазоне измерений от 0 до 1 м и от 0° до 360° и сферы в диапазоне диаметров от 0,006 до 0,05 м.

• 3.1.2.2. Пределы допускаемых абсолютных погрешностей А рабочих эталонов 1-го разряда составляют от 0,3 до 1,0 мкм и 20", доверительная граница абсолютной погрешности д (при доверительной вероятности 0,95) рабочих эталонов 1-го разряда составляет от 0,5 до 1,0 мкм.

• 3.1.2.3. Рабочие эталоны 1-го разряда применяют для передачи единицы рабочим эталонам 2-го разряда и средствам измерений методом прямых измерений.

• 3.1.3.1. В качестве рабочих эталонов 2-го разряда применяют машины координатно-измерительные стационарные, меры координат (меры, у которых нормируются координаты точек и длина между ними) и меры контура в диапазоне измерений от 0 до 3 м и от 45° до 90°.

• 3.1.3.2. Пределы допускаемых абсолютных погрешностей А для рабочих эталонов 2-го разряда составляют от 1 до 7 мкм, доверительные границы абсолютной погрешности д (при доверительной вероятности 0,95) рабочих эталонов 2-го разряда составляют от 0,8 до 7 мкм и от 40" до 72".

• 3.1.3.3. Рабочие эталоны 2-го разряда применяют для передачи единицы рабочим эталонам 3-го разряда и средствам измерений методом прямых измерений.

• 3.1.4.1. В качестве рабочих эталонов 3-го разряда применяют меры координат в диапазоне от 0,004 до 3 м.

• 3.1.4.2. Доверительные границы абсолютной погрешности 5 (при доверительной вероятности 0,95) рабочих эталонов 3-го разряда составляют от 2 до 50 мкм.

• 3.1.4.3. Рабочие эталоны 3-го разряда применяют для передачи единицы средствам измерений методом прямых измерений.

• 3.2.1. В качестве рабочих эталонов применяются меры геометрических параметров эвольвентных поверхностей, шага и угла наклона линии зуба в диапазоне радиусов основных окружностей r0 от 5 до 500 мм, модулей от 0,4 до 15 мм и угла наклона линии зуба от 0° до 35°.

• 3.2.2.  Доверительные границы абсолютной погрешности 5 (при доверительной вероятности 0,95) рабочих эталонов составляют от 0,8 до 3,5 мкм.

• 3.2.3. Рабочие эталоны применяют для передачи единицы средствам измерений методом прямых измерений.

• 4. Средства измерений

• 4.1.1.  В качестве средств измерений применяют приборы для измерений координат точек поверхностей сложной формы в диапазоне измерений от 0 до 5 м на объектах сложной формы размером до 50 м, системы томографические в диапазоне измерений от 0,004 до 0,5 м, приборы для измерений параметров контура поверхности в диапазоне от 0 до 0,3 м и от 0° до 360°, машины координатно-измерительные портативные в диапазоне измерений от 0 до 10 м, системы оптические для измерений координат и отклонений формы (системы фотограмметрические и сканеры) в диапазоне измерений от 0 до 5 м, машины координатно-измерительные стационарные в диапазоне измерений от 0 до 50 м.

• 4.1.2. Пределы допускаемых абсолютных погрешностей Л для средств измерений составляют от 0,5 до 300 мкм и от 80" до 144".

• 4.2.1. В качестве средств измерений применяют приборы для измерений геометрических параметров эвольвентных поверхностей и угла наклона линии зуба (машины зубоизмерительные, приборы зубоизмерительные и системы зубоизмерительные) в диапазоне радиусов основной окружности r0 от 5 до 1500 мм и модулей от 0,4 до 15 мм.

• 4.2.2. Пределы допускаемых абсолютных погрешностей Л для средств измерений составляют от 1,5 до 15 мкм.

ГОСТ 1643-81 Основные нормы взаимозаменяемости. Передачи зубчатые цилиндрические. Допуски.

Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 29.12.2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1 • 10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».

Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 26.11.2018 г. № 2482 с изменением от 29.04.2019 № 1018 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла».
