ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «27» октября 2022 г. № 2699

Сведения об утвержденных типах средств измерений, подлежащих изменению в части срока

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» октября 2022 г. № 2699

Регистрационный № 48841-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Калибраторы постоянных напряжений и токов КМ300С-1

Калибраторы постоянных напряжений и токов КМ300С-1 (далее - калибраторы) предназначены для воспроизведения напряжения и силы постоянного тока.

Принцип действия калибраторов постоянных напряжений и токов зависит от вида воспроизводимых выходных величин (тока, напряжения).

Принцип действия калибраторов напряжения основан на преобразовании напряжения опорного источника с помощью операционных усилителей и прецизионных резистивных делителей в высокостабильное малошумящее постоянное напряжение.

Принцип действия калибраторов тока основан на преобразовании напряжения опорного источника в высокостабильный ток с помощью малощумящего усилителя напряжения и авто-компенсационного устройства.

В общем случае калибратор состоит из следующих блоков: источник опорного напряжения (ИОН) с малым уровнем шума по напряжению и малым дрейфом нуля. ИОН представляет собой стабилизатор напряжения (СН), образованный на базе малошумящего стабилитрона, включенного в цепь отрицательной обратной связи малошумящего усилителя. Для слабой зависимости (СН (6,4 В)) от температуры, стабилитрону задан ток слабо зависимый от температуры, вследствие чего изменение напряжения стабилизации не превышает ± 3 мкВ/ °С, что составляет ± 340-5 %/°С.

В калибраторе источник опорного напряжения (ИОН) термостатирован.

Калибратор выполнен в металлическом корпусе и состоит из следующих блоков и узлов: блок лицевой панели, делитель отрицательной обратной связи, предварительный усилитель, источник опорного напряжения, блоки питания, трансформатор силовой, усилитель мощности, блок задней панели.

Заводской номер и буквенно-цифровое обозначение типа, обеспечивающие идентификацию каждого калибратора, наносят методом трафаретной печати на заднюю панель калибратора и типографским способом в эксплуатационной документации.

Фотография общего вида средства измерений приведена на рисунке 1.

Фотография общего вида средства измерений с указанием места нанесения знака утверждения типа, знака поверки в виде наклейки и оттиска поверительного клейма нанесенного на мастичную пломбу, заводского номера, приведена на рисунке 2.

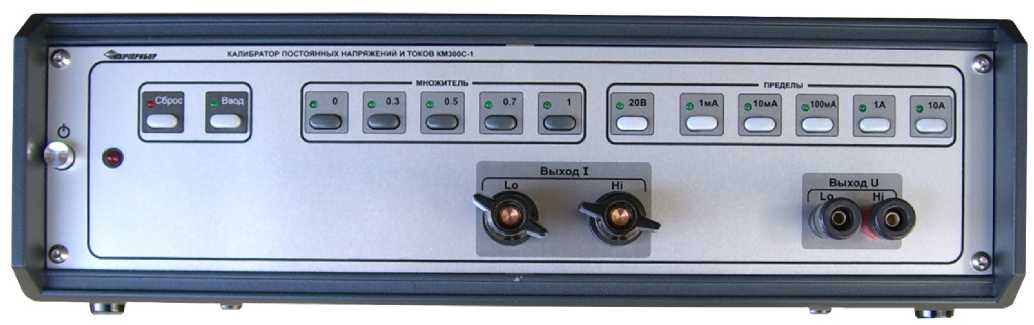

Рисунок 1 - Общий вид калибратора

Место нанесения знака поверки в виде наклейки

Место для нанесения знака поверки в виде оттиска поверительного

Место для нанесения знака поверки в виде оттиска поверительного клейма

клейма

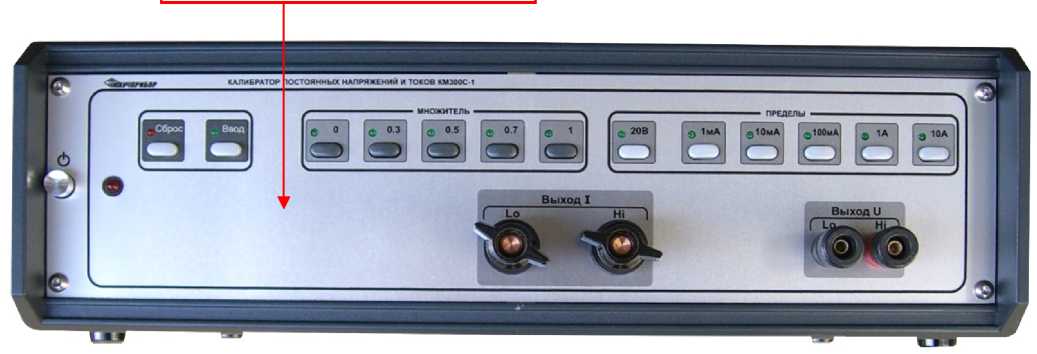

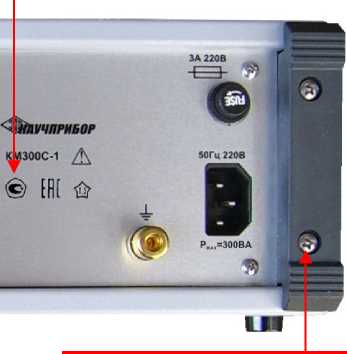

Рисунок 2 - Общий вид средства измерений с указанием, места нанесения знака утверждения типа, знака поверки в виде наклейки и в виде оттиска поверительного клейма нанесенного на мастичную пломбу, заводского номера

Знак поверки наносится на средство измерений в виде наклейки - на лицевой панели калибратора, в виде оттиска поверительного клейма - на мастичные пломбы, закрывающие доступ к винтам крепления задней крышки корпуса калибратора, и в таблице 3 формуляра.

Калибратор имеет встроенное и внешнее программное обеспечение (ПО). Характеристики ПО приведены в таблице 1.

Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Вклад ПО в суммарную погрешность калибраторов незначителен, так как определяется погрешностью дискретизации (погрешностью АЦП), являющейся ничтожно малой по сравнению с погрешностью измерителя.

Внешнее ПО (удаленное управление КМ300С-1), устанавливаемое на персональный компьютер, предусматривает формирование различных экранных форм, предназначенных для управления калибратором.

Внешнее ПО не является метрологически значимым, поскольку только передает команды, позволяющие переключать множители и выбирать требуемое воспроизводимое номинальное значение напряжения или тока. Имеющиеся внешние интерфейсы калибратора RS-232С, USB 2.0 позволяют осуществлять управление калибратором с помощью ПЭВМ и использовать его в составе различных автоматизированных измерительных систем.

Доступ к программному обеспечению, с возможностью несанкционированного изменения технически невозможен, так как разъём для перепрограммирования (ISP) находится внутри опломбированного прибора и прожжена перемычка внутри микроконтроллера запрещающая доступ к программе.

Уровень защиты программного обеспечения соответствует уровню «Низкий» по

Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится методом трафаретной печати на заднюю панель калибраторов и типографским способом на титульный лист формуляра и руководства по эксплуатации.

Таблица 4 - Комплектность средства измерений

приведены в разделе 6 «Подготовка к работе» «Калибраторы постоянных напряжений и токов КМ300-1. Руководство по эксплуатации» 3ИУСН. 349.008 РЭ.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 30804.4.2-2013 (IEC 61000-4-2:2008) Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний;

ГОСТ Р 51317.4.3 - 99 (МЭК 61000-4-2-95) Совместимость технических средств электромагнитная. Устойчивость к радиочастотному электромагнитному полю. Требования и методы испытаний;

ГОСТ Р 30804.4.4-2013 (IEC 61000-4-4:2009) Совместимость технических средств электромагнитная. Устойчивость к наносекундным импульсным помехам. Требования и методы испытаний;

ГОСТ Р 51317.4.6 -99 (МЭК 61000-4-2-95) Совместимость технических средств электромагнитная. Устойчивость к кондуктивным помехам, наведенным радиочастотными электромагнитными полями. Требования и методы испытаний;

ГОСТ Р 30804.4.11-2013 (IEC61000-4-11:2004) Совместимость технических средств электромагнитная. Устойчивость к динамическим изменениям напряжения электропитания. Требования и методы испытаний;

ГОСТ 12.2.091-2012 (IEC61010-1:2001) Безопасность электрического оборудования для измерений, управления и лабораторного применения. Часть 1. Общие требования;

ГОСТ Р МЭК 61326-1-2014 Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования;

ТУ 4224-040-16851585-2011 Калибраторы постоянных напряжений и токов КМ300С-1.

Общество с ограниченной ответственностью предприятие «ЗИП-Научприбор» (ООО предприятие «ЗИП-Научприбор»)

ИНН 2310012810

Адрес: Россия, 350072, г. Краснодар, ул. Московская, д. 5

Телефон (факс): (861) 252-29-40 (252-32-20)

Web-сайт: www.znp.ru

E-mail: znp@znp.ru.

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации метрологии и испытаний в Краснодарском крае и Республике Адыгея» (ФБУ «Краснодарский ЦСМ»)

ИНН 2309000994

Адрес: Россия, 350040, г. Краснодар, ул. Айвазовского, д. 104а

Телефон (факс): (861)233-76-50, (861) (233-85-86)

Web-сайт: www.krasnodarcsm.ru

E-mail: info@ krasnodarcsm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311581.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» октября 2022 г. № 2699

Регистрационный № 70187-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи интеллектуальные ПИ РМ

Преобразователи интеллектуальные ПИ РМ (далее по тексту - преобразователи) предназначены для измерений:

• - температуры с помощью подключенных преобразователей термоэлектрических и термопреобразователей сопротивления;

• - унифицированных выходных сигналов напряжения и тока от подключенных измерительных преобразователей.

Принцип действия преобразователей основан на аналого-цифровом преобразовании сигналов первичных преобразователей температуры или других физических величин с последующей передачей измерительной информации по радиоканалу на персональный компьютер (далее по тексту - ПК).

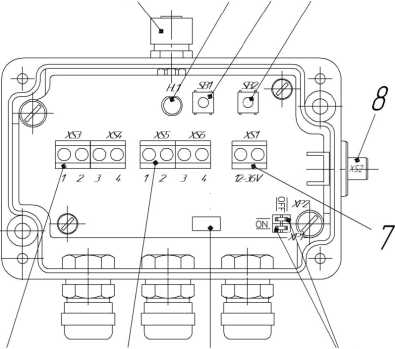

Конструкция преобразователей приведена на рисунке 1.

1 - Зажим защитного заземления; 2 - Светодиодный индикатор; 3 - Кнопка сброса настройки на радиоканал по умолчанию; 4 - Кнопка для перезагрузки преобразователя; 5, 6 - Разъемы для подключения преобразователей первого и второго каналов; 7 - Разъем для подключения питания преобразователя; 8 - Разъем для подключения антенны; 9 - Этикетка с серийным (заводским) номером изделия; 10 - Разъемы для соединения корпуса с общим проводом преобразователя

Ри с ун о к 1 - Конструкция преобразователей

Преобразователи выпускаются в двух модификациях: преобразователи интеллектуальные ПИ РМ-ТС/ТП и преобразователи интеллектуальные ПИ РМ-Т/Н, которые отличаются типами входных сигналов.

Преобразователи являются стационарными, однофункциональными, ремонтируемыми в условиях предприятия-изготовителя изделиями.

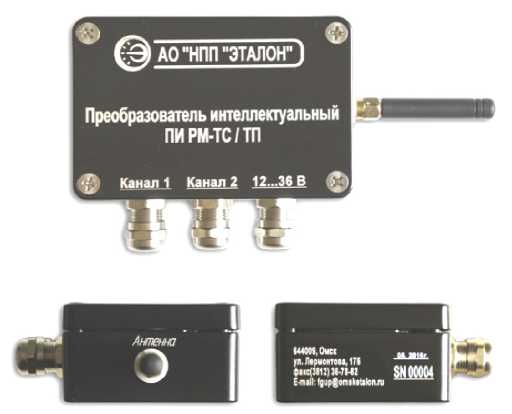

Общий вид преобразователей представлен на рисунке 2.

Пломбирование преобразователей не предусмотрено.

Рисунок 2- Внешний вид преобразователей

Заводской номер в виде цифрового обозначения, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на этикетку, расположенную на плате преобразователей, методом лазерной печати и на корпус преобразователей методом лазерной гравировки.

Программное обеспечение «МИРС» (далее по тексту - ПО) осуществляет сбор, графическое отображение и архивирование измерительной информации. ПО через подключенный к ПК переходник «USB/РМ» осуществляет периодический опрос добавленных в сеть преобразователей в соответствии с их серийными номерами. При этом преобразователь и переходник «USB/РМ» должны быть настроены на один и тот же радиочастотный канал (по умолчанию канал № 16). На одном канале возможна работа до 50 преобразователей различных исполнений.

При необходимости на одном или нескольких ПК, могут одновременно работать до 8 копий ПО на разных частотных каналах (с №16 до №23). При этом каждая копия ПО должна работать с собственным переходником «USB/РМ».

Внутреннее программное обеспечение (далее по тексту - ВПО) записано в микроконтроллере преобразователей и предназначено для управления работой преобразователей, сбора, обработки и передачи измерительной информации.

Преобразователь поддерживает возможность обновления ВПО по радиоканалу. Идентификационные данные ВПО приведены в таблице 1.

Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1- Идентификационные данные программного обеспечения

Нормирование метрологических характеристик преобразователей проведено с учетом того, что ВПО является неотъемлемой частью преобразователей.

Т аб л и ц а 2 - Тип входного сигнала, диапазон измерений, пределы допускаемой основной

приведенной погрешности измерений преобразователей

Таблица 3- Метрологические характеристики

Таблица 4- Основные технические характеристики

наносится на корпус преобразователей методом лазерной гравировки и на титульные листы паспорта и руководства по эксплуатации типографским способом.

Таблица 5- Комплектность средства измерений

приведены в разделе 1.6 «Устройство и принцип работы» документа МКСН.405544.028 РЭ «Преобразователь интеллектуальный ПИ РМ. Руководство по эксплуатации».

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

МКСН.405544.028 ТУ «Преобразователи интеллектуальные ПИ РМ. Технические условия».

Акционерное общество «Научно-производственное предприятие «Эталон» (АО «НПП «Эталон»)

ИНН 5504087401

Адрес: 644009, Омская обл., г. Омск, ул. Лермонтова, д. 175

Телефон (факс): +7 (3812) 36-84-00; 36-78-82

Web-сайт: http://omsketalon.ru

E-mail: fgup@omsketalon.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») ИНН 5502029980

Адрес: 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117А

Телефон (факс): +7 (3812) 68-07-99; 68-04-07

Web-сайт: http://csm.omsk.ru

E-mail: info@ocsm.omsk.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» октября 2022 г. № 2699

Лист № 1 Регистрационный № 69939-17                                        Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Источники напряжения постоянного тока Б5-90

Источники напряжения постоянного тока Б5-90 (далее источник) предназначены для воспроизведения напряжения и силы постоянного тока.

Принцип действия источника заключается в преобразовании напряжения питающей сети переменного тока в стабилизированное напряжение постоянного тока, которое в дальнейшем преобразуется в выходное напряжение (ток) с требуемыми параметрами. Преобразование напряжения питающей сети переменного тока в стабилизированное напряжение постоянного тока осуществляется с использованием входного фильтра, выпрямителя и активного корректора коэффициента мощности. Стабилизированное напряжение постоянного тока преобразуется в выходное напряжение (ток) с помощью регулируемого преобразователя и регулятора- стабилизатора напряжения (тока).

Выходные параметры можно устанавливать в ручном режиме с помощью органов управления (кнопок) и дистанционно посредством внешнего интерфейса. Напряжение постоянного тока подается на выходные клеммы. Значения выходного напряжения и тока измеряются микропроцессорной схемой управления и в цифровом виде выводятся на индикаторы, расположенные на передней панели. Система терморегуляции контролирует температуру внутренних компонентов источника и обеспечивает их охлаждение.

Источник позволяет задавать дискретно-изменяющиеся и линейно-изменяющиеся с течением времени значения силы тока и напряжения по устанавливаемой программе.

Буквенно-цифровое обозначение типа наносят методом графического изображения современными средствами печати на переднюю панель источника и типографским способом в эксплуатационной документации.

Заводской номер, обеспечивающий идентификацию каждого источника, наносят методом графического изображения современными средствами печати на заднюю панель источника и типографским способом в эксплуатационной документации.

Фотографии общего вида средства измерений приведены на рисунках 1, 2.

Фотография средства измерений с указанием места нанесения знака утверждения типа приведена на рисунке 3.

Фотография средства измерений с указанием места нанесения заводского номера и года выпуска приведена на рисунке 4.

Фотография средства измерений с указанием мест нанесения знаков поверки в виде наклейки и оттиска поверительного клейма, нанесенного на мастичную пломбу, приведена на рисунке 5.

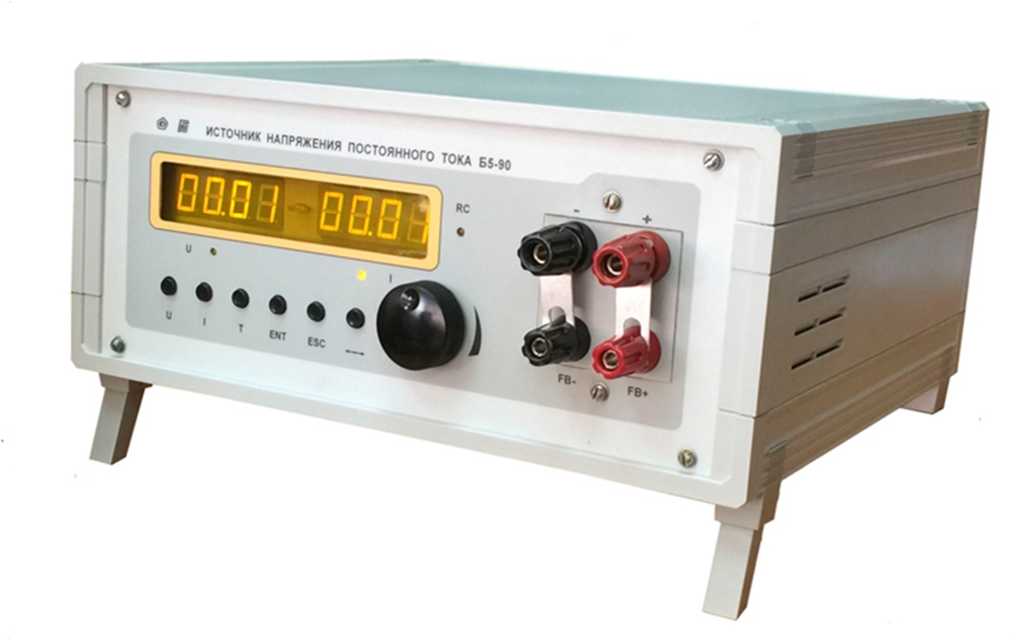

Рисунок 1 - Общий вид источника

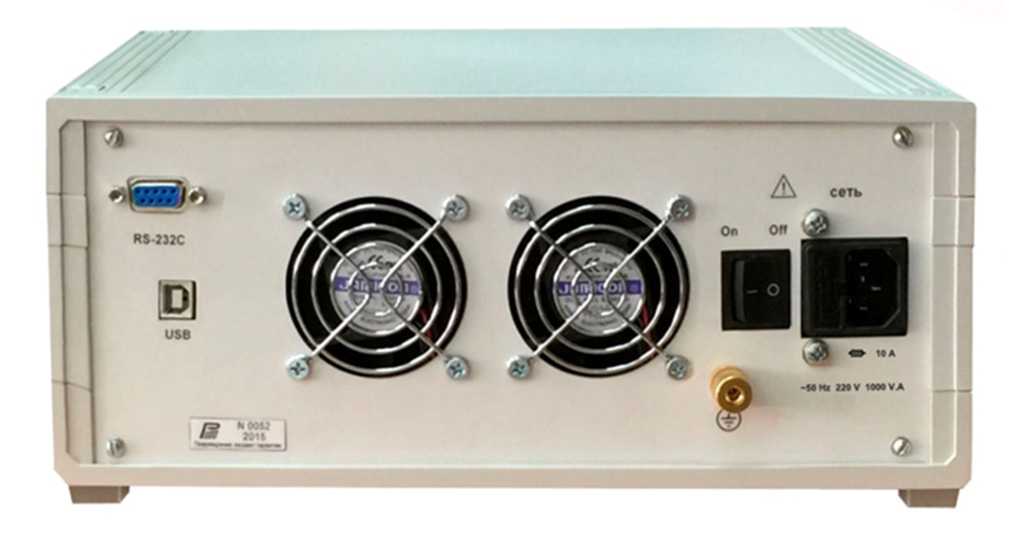

Рисунок 2 - Общий вид источника

Место нанесения знака утверждения типа

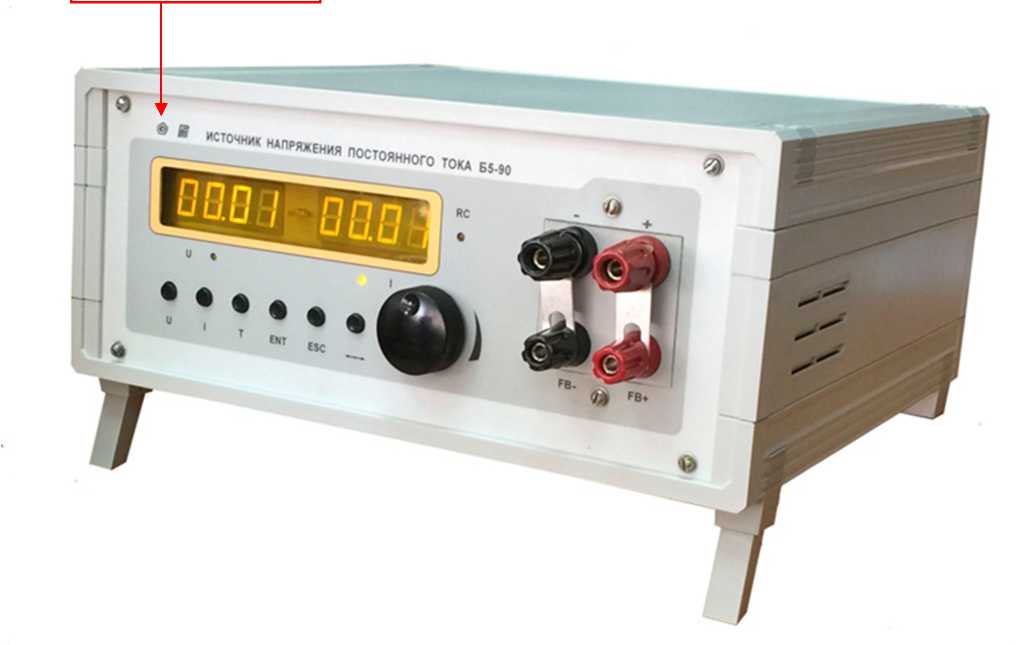

Рисунок 3 - Фотография средства измерений с указанием места нанесения знака утверждения типа

Место нанесения заводского номера и года выпуска

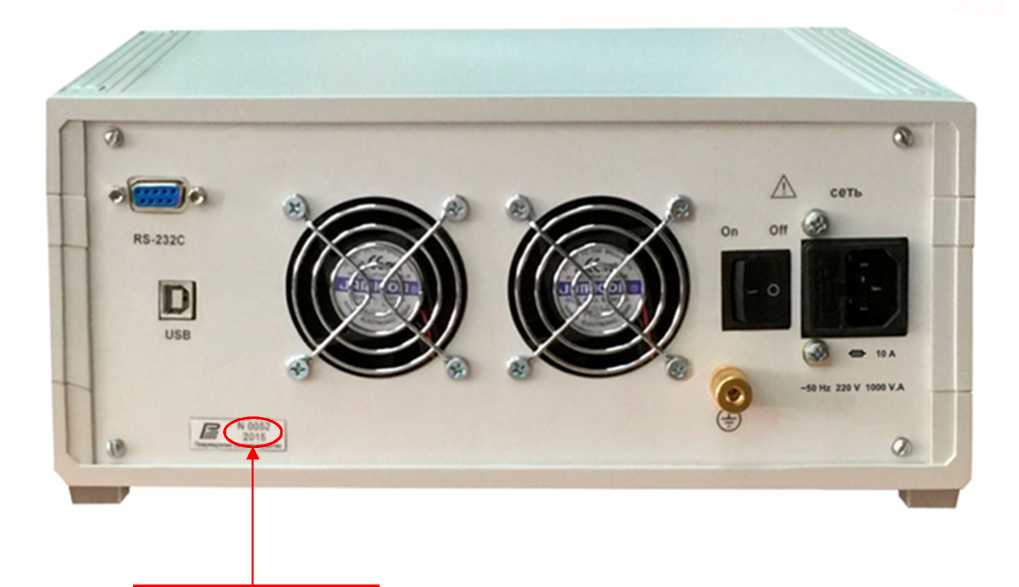

Рисунок 4 - Фотография средства измерений с указанием места нанесения заводского номера и года выпуска

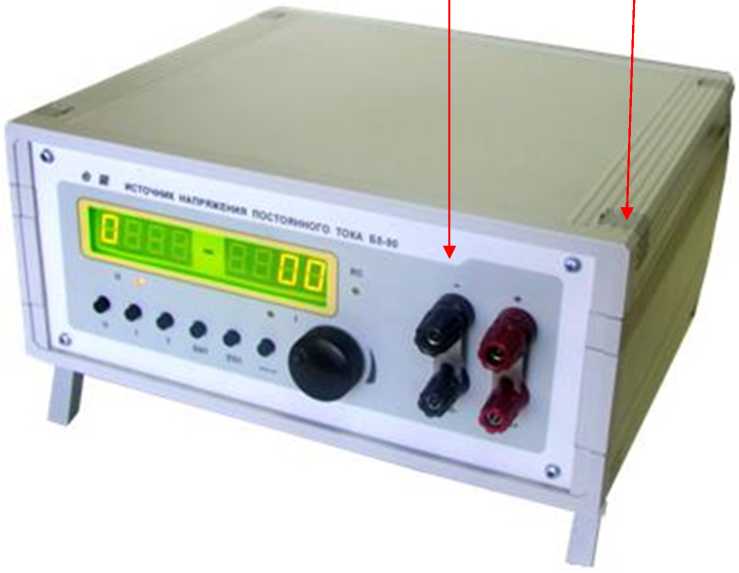

Рисунок 5 - Фотография средства измерений с указанием мест нанесения знаков поверки в виде наклейки и в виде оттиска поверительного клейма нанесенного на мастичную пломбу

Знак поверки наносится на средство измерений в виде наклейки - на передней панели источника, в виде оттиска поверительного клейма - на мастичные пломбы, закрывающие доступ к винтам крепления верхней крышки корпуса источника, и в таблице 9 формуляра.

Программное обеспечение (ПО) источника имеет разделение на метрологически не значимую и метрологически значимую части.

Метрологически не значимая часть ПО поставляется в комплекте с источником на компакт - диске, служит сервисной функцией для использования источника при эксплуатации и позволяет осуществлять дистанционное управление источником как с помощью персональных компьютеров, так и в составе измерительных систем и технологического оборудования.

В состав метрологически значимой части входит программное обеспечение микроконтроллера (ПО контроллера), которое записывается в память программ микроконтроллера на этапе производства и его изменение при эксплуатации невозможно без нарушения целостности пломб (вскрытия прибора). Доступ к изменению ПО контроллера через внешние интерфейсы исключен, так как осуществляется только через находящийся внутри источника интерфейс посредством специального разъема и аппаратного ключа.

Защита программного обеспечения от непреднамеренных и преднамеренных действий соответствует высокому уровню защиты по Р 50.2.077-2014.

Идентификационные данные ПО контроллера приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Технические характеристики

Продолжение таблицы 3

наносят на переднюю панель источника методом графического изображения современными средствами печати, на титульный лист формуляра - типографским способом.

Таблица 4 - Комплектность средства измерений

приведены в пункте 2.3 «Порядок работы», раздела 2 «Использование по назначению» ИСМК.436237.003 РЭ «Источник напряжения постоянного тока Б5-90. Руководство по эксплуатации».

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ИСМК.436237.003 ТУ Источник напряжения постоянного тока Б5-90. Технические условия.

Общество с ограниченной ответственностью «РИП-Импульс» (ООО «РИП-Импульс») ИНН 2311116971

Адрес: Россия, 350072, г. Краснодар, ул. Московская, д. 5

Тел.: (861) 252-32-12, факс 252-11-31.

Web-сайт: www.comimpuls.com

Е-mail: rip_impulse@mail.ru.

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации метрологии и испытаний в Краснодарском крае и Республике Адыгея» (ФБУ «Краснодарский ЦСМ»)

ИНН 2309000994

Адрес: Россия, 350040, г. Краснодар, ул. Айвазовского, д. 104а

Телефон (факс): (861)233-76-50, (861) (233-85-86)

Web-сайт: www.krasnodarcsm.ru

E-mail: info@ krasnodarcsm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311581.
