№583 от 09.03.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 309305
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
Приказы по основной деятельности по агентству Вн. Приказ № 583 от 09.03.2022
![Приказ Росстандарта №583 от 09.03.2022, https://oei-analitika.ru](../kurilka/orders_html/1647241812380_files/1647241812380-1.png)
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
09 марта 2022 г.
583
Москва
О внесении изменений в сведения об утверязденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
4. Контроль за исполнением НИС'1'ОЯЩВГО ОиТИВЛМКХза собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Руководитель
А.П.Шалаев
Сертификат: 02A929B5000BAEF7814AB38FF70B046437 Кому выдан: Шалаев Антон Павлович
Действителен: с 27.12.2021 до 27.12.2022
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «9» марта 2022 г. № 583
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
1. |
Комплексы измерительные |
серии Bilanmatic 10000Mx, Bilanmatic 20000Mx |
50086-12 |
Фирма «ACTIA MULLER», Франция Адрес: 5, rue de la Taye - 28110 Luce |
«ACTIA Automotive», Франция Адрес: 8, rue Reaumur, Z.I. Jardins d'entreprises -28000 Chartres |
ООО «ВТФ Колумб», г. Москва | ||
2. |
Анализаторы влажности |
Aurora H2O |
66152-16 |
Фирма «GE Infrastructure Sensing, Inc. », США |
Фирма «Panametrics LLC», США |
ООО «Бейкер Хьюз Рус Инфра», г. Москва | ||
3. |
Анализаторы влажности |
Aurora H2O |
66152-16 |
Фирма «GE Sensing EMEA», Ирландия |
Фирма «Baker Hughes EMEA Unlimited Company», Ирландия |
ООО «Бейкер Хьюз Рус Инфра», г. Москва | ||
4. |

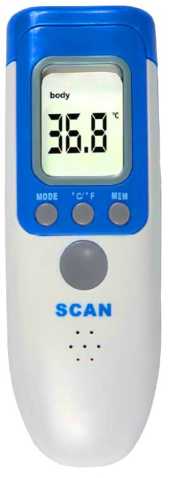

Термометры бесконтактные инфракрасные |
Модели JXB-183 |
69000-17 |
Фирма «Guangzhou Jinxinbao Electronic Co., Ltd.», Китай |
Фирма «Guangzhou Berrcom Medical Device Co, Ltd», Китай |
ООО «КВАЗАР», г. Москва | ||
5. |

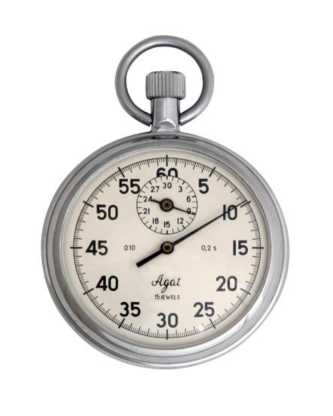

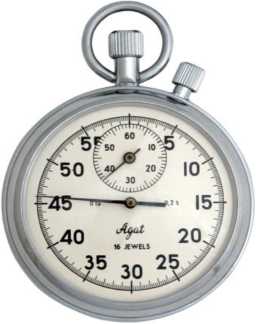

Секундомеры механические однострелочные |
СО |
83109-21 |
Открытое акционерное общество «Златоустовский часовой завод» (ОАО «ЗЧЗ»), г. Златоуст, Челябинская обл. |
Публичное акционерное общество «Златоустовский часовой завод» (ПАО «ЗЧЗ»), г. Златоуст, Челябинская обл. |
ПАО «ЗЧЗ», г. Златоуст, Челябинская обл. |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии
от «9» марта 2022 г. № 583
Лист № 1 Регистрационный № 50086-12 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительные серии Bilanmatic 10000Mx, Bilanmatic 20000Mx
Назначение средства измеренийКомплексы измерительные серии Bilanmatic 10000Mx, Bilanmatic 20000Mx предназначены для измерений:
-
- тормозной силы, развиваемой тормозными системами автотранспортных средств;
-
- статической нагрузки на ось автотранспортных средств;
-
- усилий, прикладываемых к органам управления тормозными системами автотранспортных средств;
-
- измерений смещения траектории движения автомобиля от прямолинейного направления.
Измерения тормозной силы, развиваемой тормозными системами автотранспортных средств, производится стендами тормозными, входящими в состав комплексов измерительных серии Bilanmatic 10000Mx, Bilanmatic 20000Mx.
В основу работы стендов положен принцип обратимости движения. Испытуемый автомобиль устанавливается неподвижно, «дорога» движется с заданной скоростью. Роль дороги выполняют две пары роликов, на которые устанавливаются колеса одной оси автомобиля. Каждая пара роликов приводится во вращение от мотор-редуктора и имитирует движение автомобиля со скоростью 2,2 или 5 км/ч.
Одновременно производится испытание тормозов колес одной оси передней или задней. При нажатии на тормозную педаль тормозной момент каждого колеса через опорные ролики передается на мотор-редуктор привода. Корпус мотор-редуктора подвешен балансирно. Реактивный момент, возникающий на корпусе мотор-редуктора при прокручивании заторможенного колеса, воспринимается силоизмерительной системой и передается на персональный компьютер и дисплей пульта управления.
Конструктивной основой ходовой части стендов является опорное устройство, выполненное в виде несущей рамы, в которой размещаются блоки ходовых опорных роликов. В зависимости от модификации стендов конструкция рамы может быть выполнена в виде моноблока, в которой размещены два блока ходовых роликов, либо в виде двух отдельных рам с размещенными в них блоками ходовых роликов для установки каждого колеса диагностируемой оси автомобиля. Привод ведущего ролика осуществляется от мотор - редуктора, состоящего из электродвигателя и жестко соединенного с ним редуктора.
Корпус мотор - редуктора установлен в подшипниковых опорах. Реактивный момент корпуса при торможении через рычаг воспринимается силоизмерительной системой, состоящей из датчика и преобразователя. Крутящий момент от вала мотор - редуктора посредством механических передач передается на ведущий и ведомый ходовые ролики, на которые устанавливается колесо автомобиля. Диаметр роликов и расстояние между ними выбраны в соответствии с условиями обеспечения устойчивого положения автотранспортного средства на стенде во всех режимах испытаний тормозных систем.
Измерения статической нагрузки на ось легковых автотранспортных средств может производиться стендами измерительными, входящими в состав комплексов измерительных Bilanmatic 10000Mx, Bilanmatic 20000Mx модификаций 1003, 1004, 8001, 8003, 8004.
Измерения статической нагрузки на колесо и ось происходят на силоизмерительных платформах (их две - по числу колес оси автомобиля), снабженных тензорезисторными измерительными датчиками. В процессе измерения автомобиль накатывается на силоизмерительные платформы последовательно передней и задней осью. Электрические сигналы с тензорезистор-ных датчиков поступают для обработки на центральный процессор. Результаты измерений используются в процессе динамической диагностики подвески и амортизаторов автомобиля. На экран монитора приборной стойки в режиме индикации выводится амплитудно-частотная характеристика затухающих колебаний подвески автомобиля.
Измерение усилий, прикладываемых к органам управления тормозными системами автомобилей, производится с помощью тензорезисторного датчика, размещенного в корпусе специальной формы. Датчик с помощью провода и разъема подключается к приборной стойке стенда.
Измерений смещения траектории движения автомобиля от прямолинейного направления производится с помощью стендов измерительных бокового увода автомобилей.
Стенды измерительные бокового увода автомобилей представляет собой измерительную платформу, установленную на уровне пола, перемещающуюся налево или направо в зависимости от геометрии установки движущегося по ней колеса. Смещение платформы преобразуется в электрический сигнал преобразователем перемещения и позволяет измерять боковой увод как для передней, так и для задней осей автомобилей. Измерения выполняются следующим образом: измеряется величина смещения платформы, и результат измерений пересчитывается в единицы отношения смещения измерительной платформы на один километр линейного перемещения автомобиля: м/км.
Комплексы измерительные серии Bilanmatic 10000Mx выпускаются в следующих модификациях: Bilanmatic 10000Mx-1001-L, Bilanmatic 10000Mx-1003-L, Bilanmatic 10000Mx-1004-L, Bilanmatic 10000Mx-1015-L, Bilanmatic 10000Mx-1020-L, Bilanmatic 10000Mx-8001-L, Bilanmatic 10000Mx-8003-L, Bilanmatic 10000Mx-8004-L, Bilanmatic 10CC-L, Bilanmatic 1020Y-L.
Комплексы измерительные серии Bilanmatic 20000Mx выпускаются в следующих модификациях: Bilanmatic 20000Mx-2001-L, Bilanmatic 20000Mx-2003-L, Bilanmatic 20000Mx-2004-L, Bilanmatic 20000Mx-2015-L, Bilanmatic 20000Mx-2020-L, Bilanmatic 20000Mx-8001-L, Bilanmatic 10000Mx-8003-L, Bilanmatic 10000Mx-8004-L, Bilanmatic 20CC-L, Bilanmatic 2020Y-L.
Комплексы измерительные серии Bilanmatic 10000Mx, Bilanmatic 20000Mx предназначены для измерений параметров систем тормозов и подвески легковых и грузовых автомобилей.
Конструкция комплексов - модульная, в состав которой входят автономные модули:
-
- модуль стенда тормозного;
-
- модуль стенда измерительного;
-
- модуль стенда измерительного бокового увода;
-
- устройство измерения усилий, прикладываемых к органам управления тормозными системами автомобилей;
-
- модуль приборной стойки.
Модели комплексов, имеющие идентичные технические характеристики, отличаются типом применяемого монитора, конструктивным исполнением и дизайном приборной стойки.
Заводской номер комплексов в числовом формате указывается на маркировочной табличке.

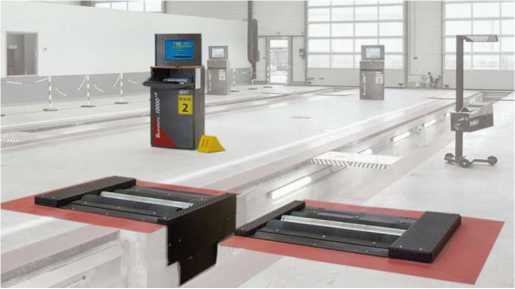

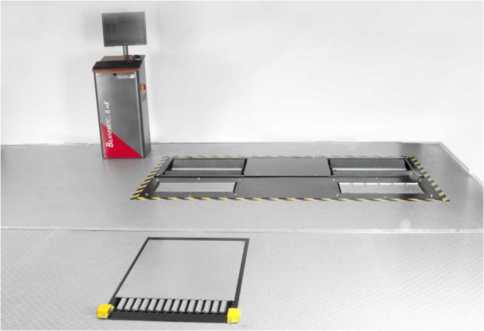

Общий вид комплексов измерительных серии Bilanmatic 10000Mx, Bilanmatic 20000Mx представлен на рисунках 1-2.
![Приказ Росстандарта №583 от 09.03.2022, https://oei-analitika.ru](../kurilka/orders_html/1647241812690_files/1647241812690-1.jpg)
Рисунок 1 - Комплексы измерительные Bilanmatic 10000Mx-1001-L,
Bilanmatic 10000Mx-1003-L, Bilanmatic 10000Mx-1004-L, Bilanmatic 10000Mx-8001-L,
Bilanmatic 10000Mx-8003-L, Bilanmatic 10000Mx-8004-L, Bilanmatic 20000Mx-2001-L,
Bilanmatic 20000Mx-2003-L, Bilanmatic 20000Mx-2004-L, Bilanmatic 20000Mx-8001-L, Bilanmatic 20000Mx-8003-L, Bilanmatic 20000Mx-8004-L.
![Приказ Росстандарта №583 от 09.03.2022, https://oei-analitika.ru](../kurilka/orders_html/1647241812690_files/1647241812690-2.jpg)
Рисунок 2 - Комплексы измерительные Bilanmatic 10000Mx-1015-L,
Bilanmatic 10000Mx-1020-L, Bilanmatic 10CC-L, Bilanmatic 1020Y-L, Bilanmatic 20000Mx-2015-L, Bilanmatic 20000Mx-2020-L, Bilanmatic 20CC-L, Bilanmatic 2020Y-L.
Программное обеспечениеПрограммное обеспечение разработано специально для комплексов измерительных серии Bilanmatic 10000Mx, Bilanmatic 20000Mx и служит для управления их функциональными возможностями, а также для отображения результатов измерений.
Идентификационные данные программного обеспечения приведены в таблице 1
Таблица 1 - Идентификационные данные программного обеспечения
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Muller Bem 10000 |
BM 10000 |
2.2.17.0 |
67DD 3530 |
Checksum-16 |
Muller Bem 20000 |
BM 20000 |
1.2.0.0 |
67DD 3530 |
Checksum-16 |
Встроенная в ПО процедура калибровки измерительных систем и дополнительно приобретаемые калибровочные приспособления позволяют оперативно сохранять и обновлять информацию об основных параметрах измерительных систем комплексов измерительных серии Bilanmatic 10000Mx, Bilanmatic 20000Mx.
Программное обеспечение зарегистрировано как интеллектуальная собственность фирмы «ACTIA MULLER» и защищено от несанкционированного доступа электронными ключами и паролями различных уровней доступа и соответствует уровню защиты «А» в соответствии с МИ 3286-2010.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
Характеристика / модель |
Bil |
anmatic 10000Mx-; Bilanmatic 20000Mx- | |||
1001-L, 8001-L, 2001-L |
1003-L, 8003-L, 2003-L |
1004-L, 8004-L, 2004-L |
1015-L, 2015-L |
1020-L, 10CC-L, 1020Y-L, 2020-L, 20CC-L, 2020Y-L | |
Скорость автомобиля, имитируемая на стенде, км/ч |
5 |
5 |
5 |
2,2 |
2,2 |
Диапазон измерений тормозной силы автомобиля, Н |
200:3000 |
200:7500 |
200:7500 |
300:40000 |
300:40000 |
Пределы погрешности измерений тормозной силы: -в диапазоне (200-500) Н -в диапазоне (500-3000) Н -в диапазоне (200-2850) Н -в диапазоне (2850-7500) Н -в диапазоне (300-5000) Н -в диапазоне (5000-40000) Н |
±10 (±2%) |
±50 (±1,75%) |
±50 (±2%) |
±100 (±2%) |
±100 (±2%) |
Диапазон измерений статической нагрузки, Н |
0:10000 |
0:30000 |
0:40000 |
0:150000 |
0:200000 |
Характеристика / модель |
Bil |
anmatic 10000Mx-; Bilanmatic 20000Mx- | |||
1001-L, 8001-L, 2001-L |
1003-L, 8003-L, 2003-L |
1004-L, 8004-L, 2004-L |
1015-L, 2015-L |
1020-L, 10CC-L, 1020Y-L, 2020-L, 20CC-L, 2020Y-L | |
Пределы погрешности измерений статической нагрузки -в диапазоне (0-1000)Н -в диапазоне (1000-10000)Н -в диапазоне (0-1500)Н -в диапазоне (1500-40000)Н -в диапазоне(0-10000)Н -в диапазоне(10000-200000)Н |
±20 ±2% |
±190 ±(165+1,75% хРизм) |
±200 ±2% |
±200 ±2% | |
Диапазон измерений силы, прикладываемой к органам управления тормозными системами, Н |
20 -800 |
20 -800 |
20 -800 |
20 -800 |
20-800 |
Пределы погрешности измерений силы, прикладываемой к органам управления тормозными системами, % |
±2 |
±2 |
±2 |
±2 |
±2 |
Диапазон: перемещений измерительной платформы, мм измерений бокового увода автомобиля, м/км |
±17 ±20 |
±17 ±20 |
±17 ±20 |
±17 ±20 |
±17 ±20 |
Пределы погрешности измерений бокового увода автомобиля, м/км, в диапазоне: (0-10) м/км, (l0-20) м/км |
±0,2 м/км ±2% |
±0,2 м/км ±2% |
±0,2 м/км ±2% |
±0,2 м/км ±2% |
±0,2 м/км ±2% |
Таблица 3 - Основные технические характеристики
Характеристика / модель |
Bil |
anmatic 10000Mx-; Bilanmatic 20000Mx- | |||
1001-L, 8001-L, 2001-L |
1003-L, 8003-L, 2003-L |
1004-L, 8004-L, 2004-L |
1015-L, 2015-L |
1020-L, 10CC-L, 1020Y-L, 2020-L, 20CC-L, 2020Y-L | |
Максимальная нагрузка на ось, Н |
10000 |
30000 |
40000 |
150000 |
200000 |
Диаметр роликов, мм |
205 |
205 |
205 |
255 |
255 |
Предельные отклонения диаметра роликов, мм |
±5 |
±5 |
±5 |
±5 |
±5 |
Габаритные размеры модуля |
910x780 |
2320x650 |
2320x650 |
3340x |
(1260x |
измерительного тормозного, |
x290 |
x280 |
x320 |
1320 |
870x |
не более, мм |
x420 |
470) x2 | |||
библок |
(1385x | ||||
(1440x |
1300x | ||||
1320x |
700) x2 | ||||
420) x2 |
(1260x 1720x | ||||
390)x2 | |||||
Габаритные размеры модуля |
- |
2320x590 |
2350x620 |
3310x882 |
3310x882 |
измерительного, мм |
x280 |
x280 |
x306 |
x305 | |
Габаритные размеры модуля |
- |
618x800x |
600x1020 |
750x1020 |
750x1020 |
измерительного бокового увода, мм |
35 |
х35 |
x36 |
x36 | |
Масса модуля измерительно- |
140 |
420 |
420 |
1100 |
500x2 |
го тормозного, кг |
550x2 |
550x2 600x2 | |||
Масса модуля измерительно- |
- |
240 |
300 |
400 |
400 |
го, кг | |||||
Масса модуля измерительного бокового увода, кг |
- |
60 |
55 |
81 |
81 |
Напряжение питания |
380/220В±10%,частотой 50Гц | ||||
Рабочий диапазон температур, ОС |
0:40 |
наносится на приборную стойку комплексов измерительных серии Bilanmatic 10000Mx, Bilanmatic 20000Mx методом наклеивания и на титульный лист руководства по эксплуатации методом печати.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Модуль стенда тормозного, в комплекте |
- |
1 шт. |
Модуль стенда измерительного, в комплекте |
- |
1 шт. |
Модуль стенда измерительного бокового увода |
- |
1 шт. |
Устройство измерения усилий, прикладываемых к органам управления тормозными системами автомобилей |
- |
1 шт. |
Модуль приборной стойки |
- |
1 шт. |
Комплект принадлежностей и приспособлений |
- |
1 комплект |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
МП АПМ 44-11 |
1 экз. |
Калибровочное приспособление |
- |
по заказу |
Методика выполнения измерений приведена документе «Комплексы измерительные серии Bilanmatic 10000Mx, Bilanmatic 20000Mx. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к комплексам измерительным Bilanmatic 10000Mx, Bilanmatic 20000MxГОСТ 8.065-85 «Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений силы»;
«Технический регламент о безопасности колесных транспортных средств», утвержденный постановлением Правительства РФ от 10 сентября 2009 г. № 720;
ГОСТ Р 41.13-99 «Единообразные предписания, касающиеся официального утверждения транспортных средств категорий m, n и o в отношении торможения»;
ГОСТ Р 41.13-Н «Единообразные предписания, касающиеся официального утверждения легковых автомобилей в отношении торможения»;
ГОСТ Р 51709-2001. «Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки»;
Техническая документация фирмы «ACTIA MULLER», Франция
Изготовитель«ACTIA Automotive», Франция
Адрес: 8, rue Reaumur, Z.I. Jardins d'entreprises - 28000 Chartres Телефон: +33 2 37 33 34 35
E-mail: commertcial@actia.fr
Испытательный центрОбщество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)
Адрес:125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н
Телефон: +7 (499) 155-0445
Факс: +7 (495) 785-0512
E-mail: info@autoprogress-m.ru
Аттестат аккредитации № 30070-07
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «9» марта 2022 г. № 583
Лист № 1
Регистрационный № 66152-16 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

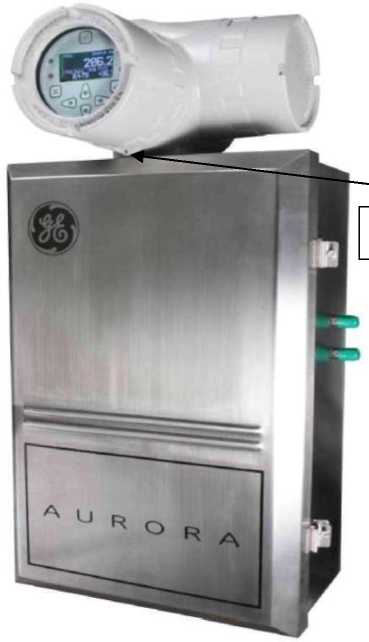

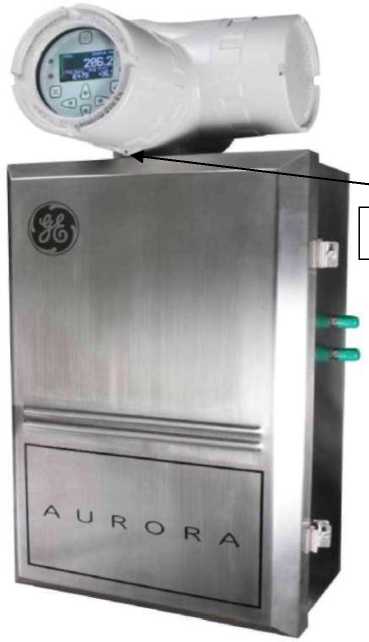

Анализаторы влажности Aurora H2O
Назначение средства измеренийАнализаторы влажности Aurora H2O (далее по тексту - анализаторы), предназначены для непрерывного измерения объемной доли влаги и температуры точки росы в газовых средах.
Описание средства измеренийПринцип действия анализаторов основан на реализации метода абсорбционной спектроскопии на основе диодного лазера с перестраиваемой частотой. Фактически, анализаторы измеряют парциальное давление паров воды, значение которого пересчитывают в значение объемной доли влаги и температуры точки росы. Измерение парциального давления паров воды базируется на законе Бугера-Ламберта-Бера, определяющем ослабление интенсивности параллельного монохроматического пучка света при распространении его в поглощающей среде, и выражаемом формулой:
![Приказ Росстандарта №583 от 09.03.2022, https://oei-analitika.ru](../kurilka/orders_html/1647241812690_files/1647241812690-3.jpg)
где -: - интенсивность входящего пучка, ■ - толщина слоя вещества, через которое
проходит свет, ■ - показатель поглощения, характеризующий свойства вещества и зависящий от длины волны поглощаемого света.
В анализаторе используется диодный лазер, с изменяемой частотой излучения в узкой полосе ближней инфракрасной области спектра. При этом осуществляется модуляция лазера на высокой частоте. Измеряя интенсивность прошедшего через исследуемый газ излучения лазера с помощью фотодетектора, анализатор обеспечивает возможность прямого измерения парциального давления паров воды путем корреляции поглощённого лазерного излучения с падающим потоком. Потери излучения или сигнал поглощения преобразуются при выборе второй гармоники сигнала 2F. Амплитуда сигнала 2F связана с парциальным давлением паров воды. Значение парциального давления паров воды, отнесенное к общему давлению газа и выраженное в миллионных долях, и есть объемная доля влаги. Значение температуры точки росы рассчитывается по ГОСТ 8.547-2009. Температуру газа измеряют платиновым термометром сопротивления, давление анализируемого газа - силиконовым микроманометром.
Блок питания лазера, контроллер и схема цифровой обработки сигналов установлены во взрывобезопасном/пожаробезопасном корпусе. ЖК-дисплей с подсветкой обеспечивает непосредственный вывод трех параметров исследуемого газа, задаваемых пользователем, и индикацию состояния системы. Лазерный диод размещен в герметичном корпусе. Система пробоотбора, включающая фильтры, регуляторы давления, вентили, ротаметр, а также абсорбционная ячейка, установлены в термостатируемый отсек.
Общий вид средства измерений, место пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 1. Пломбирование анализаторов осуществляется в месте установки стопорного винта на корпусе анализатора нанесением знака поверки в виде наклейки или давлением на специальную мастику.
![Приказ Росстандарта №583 от 09.03.2022, https://oei-analitika.ru](../kurilka/orders_html/1647241812690_files/1647241812690-4.jpg)
Место пломбировки
Рисунок 1 - Общий вид и место пломбирования анализаторов
Программное обеспечениеИдентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Aurora Н2О |
Номер версии (идентификационный номер) ПО |
Не ниже Н2О.001.Е |
Цифровой идентификатор ПО |
3077С518 |
Алгоритм вычисления контрольной суммы ПО |
СКС32 |
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий, и не требует специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных изменений метрологически значимой части программного обеспечения анализатора и измеренных данных.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений объемной доли влаги, млн-1 |
от 5 до 5000 |
Пределы допускаемой абсолютной погрешности измерений объемной доли влаги в диапазоне от 5 до 100 млн-1 включ., млн-1 |
±4 |
Пределы допускаемой относительной погрешности измерений объемной доли влаги в диапазоне св. 100 до 5000 млн-1, % |
±4 |
Диапазон измерений температуры точки росы/ °С |
от - 65 до + 20 |
Пределы допускаемой абсолютной погрешности температуры |
±1,0 |
точки росы, °С | |
* Зависимость диапазона измерения точки росы от давления газа на входе анализатора | |
приведена на рисунке 2 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: | |
-напряжение переменного тока, В; |
от 100 до 240 |
-частота переменного тока, Гц; |
от 50 до 60 |
-напряжение постоянного тока, В |
24 |
Потребляемая мощность, В^А, не более |
10 |
Габаритные размеры, мм, не более | |
-высота |
870 |
-ширина |
460 |
-длина |
360 |
Масса, кг, не более |
37 |
Условия эксплуатации: | |
температура окружающей среды, °С |
от - 20 до + 60 |
атмосферное давление, кПа |
от 69 до 172 |
относительная влажность, % |
до 80, без конденсации |
влаги | |
Давление анализируемого газа на входе анализатора, МПа, не более |
10 |
![Приказ Росстандарта №583 от 09.03.2022, https://oei-analitika.ru](../kurilka/orders_html/1647241812690_files/1647241812690-5.jpg)

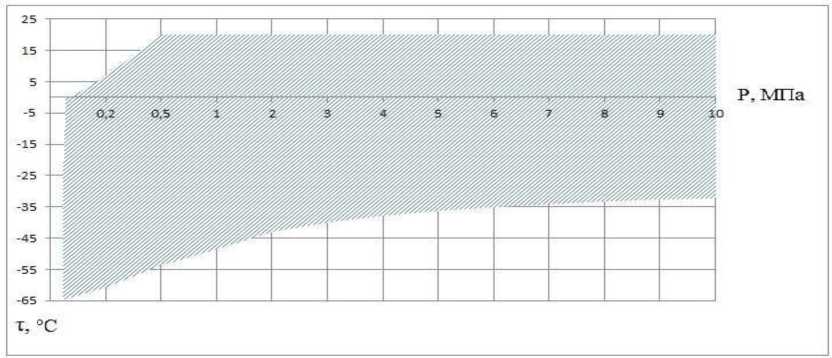

Рисунок 2 - Зависимость диапазона измерения точки росы от давления газа на входе анализатора
Знак утверждения типа наносится на лицевую панель анализатора методом аппликации и на титульный лист эксплуатационной документации типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений.
Наименование |
Количество |
Анализатор влажности Aurora H2O |
1 |
Комплект принадлежностей для технического обслуживания |
1 |
Фильтр для системы пробоотбора |
По отдельному заказу |
Регулятор давления в сборе |
По отдельному заказу |
Программное обеспечение AuroraView на CD ROM |
По отдельному заказу |
Анализатор влажности Aurora H2O. Руководство по эксплуатации (на CD ROM). |
1 |
Лист данных заводской калибровки Aurora H2O |
1 |
Анализаторы влажности Aurora H2O. Методика поверки (на CD ROM). |
1 |
Свидетельство о поверке |
По отдельному заказу |
приведены в документе «Анализатор влажности Aurora H2O. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к анализаторам влажности Aurora H2OГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений влажности газов».
Техническая документация фирмы «GE Sensing EMEA», Ирландия, и «GE Infrastructure Sensing, Inc.», США.
ИзготовительФирма «Baker Hughes EMEA Unlimited Company», Ирландия
Адрес: Sensing House, Shannon Free Zone East, Shannon, Co Clare, V14 V992, Ireland Телефон: +353 61 470 200
Web-сайт: www.bakerhughesds.com
Испытательный центрВосточно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений», (Восточно-Сибирский филиал ФГУП «ВНИИФТРИ»)
Юридический адрес: Россия, 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево
Почтовый адрес: Россия, 664056, г. Иркутск, ул. Бородина, 57, Восточно-Сибирский филиал ФГУП «ВНИИФТРИ»
Тел.: +7 (3952) 46-83-03, факс: +7 (3952) 46-38-48
Е-mail: offise@niiftri.irk.ru
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «9» марта 2022 г. № 583
Лист № 1
Регистрационный № 66152-16 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы влажности Aurora H2O
Назначение средства измеренийАнализаторы влажности Aurora H2O (далее по тексту - анализаторы), предназначены для непрерывного измерения объемной доли влаги и температуры точки росы в газовых средах.
Описание средства измеренийПринцип действия анализаторов основан на реализации метода абсорбционной спектроскопии на основе диодного лазера с перестраиваемой частотой. Фактически, анализаторы измеряют парциальное давление паров воды, значение которого пересчитывают в значение объемной доли влаги и температуры точки росы. Измерение парциального давления паров воды базируется на законе Бугера-Ламберта-Бера, определяющем ослабление интенсивности параллельного монохроматического пучка света при распространении его в поглощающей среде, и выражаемом формулой:
![Приказ Росстандарта №583 от 09.03.2022, https://oei-analitika.ru](../kurilka/orders_html/1647241812690_files/1647241812690-6.jpg)
где -: - интенсивность входящего пучка, ■ - толщина слоя вещества, через которое
проходит свет, -- ■ - показатель поглощения, характеризующий свойства вещества и зависящий от длины волны поглощаемого света.
В анализаторе используется диодный лазер, с изменяемой частотой излучения в узкой полосе ближней инфракрасной области спектра. При этом осуществляется модуляция лазера на высокой частоте. Измеряя интенсивность прошедшего через исследуемый газ излучения лазера с помощью фотодетектора, анализатор обеспечивает возможность прямого измерения парциального давления паров воды путем корреляции поглощённого лазерного излучения с падающим потоком. Потери излучения или сигнал поглощения преобразуются при выборе второй гармоники сигнала 2F. Амплитуда сигнала 2F связана с парциальным давлением паров воды. Значение парциального давления паров воды, отнесенное к общему давлению газа и выраженное в миллионных долях, и есть объемная доля влаги. Значение температуры точки росы рассчитывается по ГОСТ 8.547-2009. Температуру газа измеряют платиновым термометром сопротивления, давление анализируемого газа - силиконовым микроманометром.
Блок питания лазера, контроллер и схема цифровой обработки сигналов установлены во взрывобезопасном/пожаробезопасном корпусе. ЖК-дисплей с подсветкой обеспечивает непосредственный вывод трех параметров исследуемого газа, задаваемых пользователем, и индикацию состояния системы. Лазерный диод размещен в герметичном корпусе. Система пробоотбора, включающая фильтры, регуляторы давления, вентили, ротаметр, а также абсорбционная ячейка, установлены в термостатируемый отсек.
Общий вид средства измерений, место пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 1. Пломбирование анализаторов осуществляется в месте установки стопорного винта на корпусе анализатора нанесением знака поверки в виде наклейки или давлением на специальную мастику.
![Приказ Росстандарта №583 от 09.03.2022, https://oei-analitika.ru](../kurilka/orders_html/1647241812690_files/1647241812690-7.jpg)
Место пломбировки
Рисунок 1 - Общий вид и место пломбирования анализаторов
Программное обеспечениеИдентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Aurora Н2О |
Номер версии (идентификационный номер) ПО |
Не ниже Н2О.001.Е |
Цифровой идентификатор ПО |
3077С518 |
Алгоритм вычисления контрольной суммы ПО |
СКС32 |
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий, и не требует специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных изменений метрологически значимой части программного обеспечения анализатора и измеренных данных.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений объемной доли влаги, млн-1 |
от 5 до 5000 |
Пределы допускаемой абсолютной погрешности измерений объемной доли влаги в диапазоне от 5 до 100 млн-1 включ., млн-1 |
±4 |
Пределы допускаемой относительной погрешности измерений объемной доли влаги в диапазоне св. 100 до 5000 млн-1, % |
±4 |
Диапазон измерений температуры точки росы/ °С |
от - 65 до + 20 |
Пределы допускаемой абсолютной погрешности температуры |
±1,0 |
точки росы, °С | |
* Зависимость диапазона измерения точки росы от давления газа на входе анализатора | |
приведена на рисунке 2 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: | |
-напряжение переменного тока, В; |
от 100 до 240 |
-частота переменного тока, Гц; |
от 50 до 60 |
-напряжение постоянного тока, В |
24 |
Потребляемая мощность, В^А, не более |
10 |
Габаритные размеры, мм, не более | |
-высота |
870 |
-ширина |
460 |
-длина |
360 |
Масса, кг, не более |
37 |
Условия эксплуатации: | |
температура окружающей среды, °С |
от - 20 до + 60 |
атмосферное давление, кПа |
от 69 до 172 |
относительная влажность, % |
до 80, без конденсации |
влаги | |
Давление анализируемого газа на входе анализатора, МПа, не более |
10 |
![Приказ Росстандарта №583 от 09.03.2022, https://oei-analitika.ru](../kurilka/orders_html/1647241812690_files/1647241812690-8.jpg)
Рисунок 2 - Зависимость диапазона измерения точки росы от давления газа на входе анализатора
Знак утверждения типананосится на лицевую панель анализатора методом аппликации и на титульный лист эксплуатационной документации типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений.
Наименование |
Количество |
Анализатор влажности Aurora H2O |
1 |
Комплект принадлежностей для технического обслуживания |
1 |
Фильтр для системы пробоотбора |
По отдельному заказу |
Регулятор давления в сборе |
По отдельному заказу |
Программное обеспечение AuroraView на CD ROM |
По отдельному заказу |
Анализатор влажности Aurora H2O. Руководство по эксплуатации (на CD ROM). |
1 |
Лист данных заводской калибровки Aurora H2O |
1 |
Анализаторы влажности Aurora H2O. Методика поверки (на CD ROM). |
1 |
Свидетельство о поверке |
По отдельному заказу |
приведены в документе «Анализатор влажности Aurora H2O. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к анализаторам влажности Aurora H2OГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений влажности газов».
Техническая документация фирмы «GE Sensing EMEA», Ирландия, и «GE Infrastructure Sensing, Inc.», США.
ИзготовительФирма «Panametrics LLC», США
Адрес: 1100 Technology Park Drive, Billerica, MA 01821, USA
Телефон: +1 978 437 1224
Web-сайт: www.bakerhughesds.com
Испытательный центрВосточно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений», (Восточно-Сибирский филиал ФГУП «ВНИИФТРИ»)
Юридический адрес: Россия, 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево
Почтовый адрес: Россия, 664056, г. Иркутск, ул. Бородина, 57, Восточно-Сибирский филиал ФГУП «ВНИИФТРИ»
Тел.: +7 (3952) 46-83-03, факс: +7 (3952) 46-38-48
Е-mail: offise@niiftri.irk.ru
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «9» марта 2022 г. № 583
Лист № 1 Регистрационный № 69000-17 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термометры бесконтактные инфракрасные модели JXB-183
Назначение средства измеренийТермометры бесконтактные инфракрасные модели JXB-183 (далее по тексту -термометры) предназначены для бесконтактных измерений поверхности твердых тел по их собственному тепловому излучению, а также для индикации показаний температуры лобной части тела человека.
Описание средства измеренийПринцип действия термометров бесконтактных инфракрасных модели JXB-183 состоит в преобразовании в электрический сигнал теплового энергии инфракрасного излучения поверхности тела или твердых тел. Электрический сигнал подвергается усилению, аналогоцифровому преобразованию и отображению в цифровом виде на экране жидкокристаллического дисплея.
Термометры бесконтактные инфракрасные модели JXB-183 изготовлены из пластикового корпуса, на лицевой стороне которого находятся жидкокристаллический дисплей и кнопки управления:
-
- «SCAN» для проведения сканирования или измерения температуры;
-
- «MODE» для выбора режима измерения температуры;
-
- «°C/°F» для переключения между градусами Цельсия и Фаренгейта;
-
- «MEM» для отображения данных о последних 32 измерениях температуры.
В термометрах предусмотрены 2 рабочих режима:
-
- «SURFACE» (для измерения температуры поверхности различных предметов);
-
- «BODY» (для индикации температуры тела человека).
В термометрах имеется звуковая сигнализация включения, завершения измерения температуры и превышения порогового значения температуры, а также режим автоматического отключения после окончания измерения. Питание термометров осуществляется при помощи 2-х сменных элементов питания типа «ААА».
Фотография общего вида термометров приведена на рисунке 1.
Заводской номер наносится на задней стенке корпуса. Конструкция термометров не предусматривает нанесение знака поверки на средство измерений.
![Приказ Росстандарта №583 от 09.03.2022, https://oei-analitika.ru](../kurilka/orders_html/1647241812690_files/1647241812690-9.jpg)
![Приказ Росстандарта №583 от 09.03.2022, https://oei-analitika.ru](../kurilka/orders_html/1647241812690_files/1647241812690-10.png)
Рисунок 1 - Общий вид термометров бесконтактных инфракрасных модели JXB-183
Пломбирование термометров не предусмотрено.
Программное обеспечениеТермометры бесконтактные инфракрасные модели JXB-183 имеют встроенное программное обеспечение, которое используется для преобразования и обработки информации, полученной в процессе проведения измерения, загружаемое в термометр на предприятии-изготовителе во время производственного цикла.
Структура встроенного ПО исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Идентификационные данные программного обеспечения - отсутствуют.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
Наименование характеристики |
Значение характеристики |
Диапазон измерений температуры в режиме «SURFACE», °C |
от 0 до +60,0 |
Диапазон показаний температуры в режиме «BODY», °C |
от +32,0 до +42,9 |
Пределы допускаемой абсолютной погрешности (в режиме «SURFACE»), °C |
±3,0 (в диапазоне от 0 до +10 °C включ.) ±2,0 (в диапазоне св. +10 до +30 °C включ.) ±1,0 (св. +30 до +60 °C) |
Разрешающая способность (цена единицы младшего разряда), °С |
0,1 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение характеристики |
Напряжение питания, В |
3 |
Рабочие условия эксплуатации:
|
от +10 до +40 85 |
Габаритные размеры (Длина х Ширина х Высота), мм |
130x45x55 |
Масса, г, не более |
74 (без элементов питания) |
Средний срок службы, лет, не менее |
5 лет (40 000 измерений) |
наносится на титульный лист руководства по эксплуатации типографским способом или методом штемпелевания, а также на наклейку, прикрепленную на корпус термометра.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Термометр бесконтактный инфракрасный |
JXB-183 |
1 шт. |
Руководство по эксплуатации (на русском языке) |
- |
1 экз. |
Паспорт |
- |
1 экз. |
Элементы питания типа ААА |
- |
2 шт. |
Защитный чехол для хранения |
- |
1 шт. |
приведены в разделе (уточнить номер или название) Руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к термометрам бесконтактным инфракрасным модели JXB-183ГОСТ 28243-96 Пирометры. Общие технические требования.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерения температуры.
Техническая документация фирмы-изготовителя.
ИзготовительФирма «Guangzhou Berrcom Medical Device Co, Ltd», Китай Адрес: №38 Huanzhen Xi Road, Dagang Town, Nansha, Guangzhou, China Телефон: +(86) 20 34803118 Факс: +(86) 20 34802683
E-mail: coco@jxb-htb.net
Web-сайт: www.rycom-med.com
Испытательный центрФедеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГБУ «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «9» марта 2022 г. № 583
Регистрационный № 83109-21
Лист № 1 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙЙ
Секундомеры механические однострелочные СО
Назначение средства измеренийСекундомеры механические однострелочные СО (далее - секундомеры) предназначены для измерения интервалов времени при спортивном, техническом и других видах хронометража.
Описание средства измеренийСекундомер представляет собой механический прибор, состоящий из часового механизма и механизма управления отсчетом времени. Часовой механизм со свободным анкерным спуском, колебательной системой типа «баланс - спираль» и пружинным двигателем. Отсчет показаний -стрелочный с одной или двумя концентрическими секундными шкалами и одной минутной шкалой. Возможны также вспомогательные шкалы, облегчающие работу с секундомером.
Управление отсчетом времени - ручное. По способу управления отсчетом секундомеры выпускаются в следующих исполнениях:
СОПпр - простого действия с прерываемой работой часового механизма;
СОСпр - суммирующего действия с прерываемой работой часового механизма.
У секундомеров исполнения СОПпр пуск, остановка отсчета времени и возврат стрелок на нуль (сброс показаний) выполняется нажатием одной кнопки. У секундомеров типа СОСпр для сброса показаний имеется дополнительная кнопка. Кнопка управления отсчетом выполняет также функцию заводной головки секундомера.
Секундомеры имеют модификации в зависимости от набора шкал, класса точности и степени защиты от внешних воздействий. Обозначение набора шкал представлено в Таблице 1. По точности измерений секундомеры подразделяются на секундомеры второго и третьего класса точности. По степени защиты от внешних воздействий секундомеры выпускаются с противоударным устройством баланса (на шкале секундомеров обозначение - 010) и без противоударного устройства баланса.
Структура условного обозначения модификаций секундомеров: СОПпр-Х1-Х2-Х3 (или СОСпр-Х1-Х2-Х3), где Х1 - обозначение набора шкал;
Х2 - класс точности;
Х3 - обозначение степени защиты от внешних воздействий: с противоударным устройством баланса (010) и без противоударного устройства баланса (000).
Общий вид секундомеров представлен на рисунке 1.
![Приказ Росстандарта №583 от 09.03.2022, https://oei-analitika.ru](../kurilka/orders_html/1647241812690_files/1647241812690-11.jpg)
а)
![Приказ Росстандарта №583 от 09.03.2022, https://oei-analitika.ru](../kurilka/orders_html/1647241812690_files/1647241812690-12.jpg)
б)
Рисунок 1 - Общий вид секундомеров механических однострелочных СО а) исполнение СОПпр; б) исполнение СОСпр
Согласно п. 1.5 «Маркировка» ТУ 25-1894.003-90 «Секундомеры механические. Технические условия» на шкалу секундомеров наносится товарный знак предприятия-изготовителя:
О
«Агат», «Agat» или О .
Пломбирование секундомеров не предусмотрено.
Нанесение знака поверки на секундомеры не предусмотрено.
Программное обеспечениеотсутствует
Метрологические и технические характеристикиМетрологические характеристики секундомеров представлены в таблицах 1 - 3, технические характеристики - в таблице 4.
Таблица 1
Условное обозначение набора шкал |
Количество шкал |
Диапазон измерений |
Цена деления шкалы |
Скачок секундной стрелки, с | ||
секундной шкалы, с |
минутной шкалы, мин |
секундной, с |
минутной, мин | |||
1в |
2 |
0 - 30 |
0 - 15 |
0,1 |
0,5 |
0,1 |
2а |
0 - 60 |
0 - 30 |
0,2 |
1,0 |
0,2 | |
3а |
0,6 | |||||
4а |
3 |
0,2; 0,6 | ||||
2б |
2 |
0 - 60 |
0,2 | |||
3б |
0,6 | |||||
4б |
3 |
0,2; 0,6 |
Таблица 2 - Пределы допускаемой основной погрешности секундомеров
Модификации секундомеров |
Первый интервал |
Второй интервал | ||
Длительность, с |
Пределы допускаемой основной погрешности, с |
Длительность, с |
Пределы допускаемой основной погрешности, с | |
СОПпр-1в-3-000 |
180 |
± 0,3 |
900 |
±0,7 |
СОПпр-2а-2-000 (СОПпр-2а-2-010) СОПпр-3а-2-000 (СОПпр-3а-2-010) СОПпр-4а-2-000 (СОПпр-4а-2-010) |
600 |
± 0,6 |
1800 |
±1,0 |
СОПпр-2а-3-000 (СОПпр-2а-3-010) СОПпр-3а-3-000 (СОПпр-3а-3-010) СОПпр-4а-3-000 (СОПпр-4а-3-010) |
360 |
± 0,6 |
1800 |
±1,6 |
СОСпр-2б-2-000 (СОСпр-2б-2-010) СОСпр-3б-2-000 (СОСпр-3б-2-010) СОСпр-4б-2-000 (СОСпр-4б-2-010) |
600 |
± 0,6 |
3600 |
±1,8 |
Примечание
Пределы допускаемой основной погрешности измерений нормированы для нормальных условий измерений: температура окружающей среды (20±5) °С, относительная влажность воздуха не более 80 %.
Таблица 3 - Пределы допускаемой дополнительной погрешности секундомеров
Наименование характеристики |
Значение |
Пределы допускаемой относительной погрешности в диапазоне рабочих температур |
± 3- (1,7-А / Т + В) |
Примечание A - значение скачка секундной стрелки, с; T - измеряемый интервал времени, с; B - составляющая относительной погрешности, определяемая отклонением частоты спускового регулятора от номинального значения: 4,3 • 10-4 - для секундомеров 2 класса точности;
СОПпр-1в-3-000 |
Таблица 4 - Технические характеристики
Наименование характеристики |
Значение |
Калибр механизма секундомеров, мм |
42 |
Срок энергетической автономности секундомеров: второго класса точности, не менее, ч третьего класса точности: при скачке секундной стрелки 0,2 с, не менее, ч при скачке секундной стрелки 0,1 с, не менее, ч |
18 17 8 |
Период подзаводки секундомеров при непрерывной работе: при скачке секундной стрелки 0,2 с, не менее, ч при скачке секундной стрелки 0,1 с, не менее, ч |
00 |
Условия эксплуатации: диапазон рабочих температур, °С относительная влажность воздуха, не более, % |
от -20 до +40 80 |
Средняя наработка на отказ, не менее, ч |
50000 |
Срок службы, не менее, лет |
10 |
Масса секундомера, не более, кг |
0,2 |
наносится на титульном листе паспорта секундомера вверху слева над наименованием СИ типографским способом.
КомплектностьТаблица 5 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Примечание |
Секундомер |
1 шт. |
В зависимости от заказа | |
Методика поверки* |
МП 04-2021-20 |
1 экз. |
*Допускается прилагать 1 экз. (в зависимости от заказа) на каждые 10 секундомеров, поставляемых в один адрес |
Паспорт |
- |
1 экз. |
- |
Футляр |
- |
1 экз. |
- |
приведены в разделе 4 «Секундомер механический однострелочный СО. Паспорт».
Нормативные и технические документы, устанавливающие требования к секундомерам механическим однострелочным СО
Приказ Федерального агентства по техническому регулированию и метрологии от «31» июля 2018 г. № 1621 «Государственная поверочная схема для средств измерений времени и частоты»
ТУ 25-1894.003-90 «Секундомеры механические. Технические условия».
ИзготовительПубличное акционерное общество «Златоустовский часовой завод» (ПАО «ЗЧЗ») Адрес: 456200, г. Златоуст Челябинской обл., ул. Ленина, д.2, офис 11.
Тел/факс (3513) 62-06-15
e-mail: info@agatfactory.com
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ»)
Адрес: 454020, г.Челябинск, ул. Энгельса, д.101
Телефон/факс: (351) 232-04-01
Web-сайт: www.chelcsm.ru
e-mail: stand@chelcsm.ru
Регистрационный номер записи в реестре аккредитованных лиц RA.RU.311280 от 11.08.2015
