МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

07 февраля 2020 г.

Москва

О внесении изменений в описание типа весов напольных медицинских МП «Здоровье»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «МИДЛиК» (г Лобня, Московская область) от И декабря 2019 г. № 87 п р и к а з ы в а ю:

• 1. Внести изменения в описание типа весов напольных медицинских МП «Здоровье», зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений под номером 62995-16, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.

• 2. Управлению государственного надзора и контроля (А.М. Кузьмин), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление описания типа средства измерений и выдачу его заявителю.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

t-----------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036E1B07E0FB80EA118900BCB6O090

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06,11.2019 до 06.11.2020

\_______________/

Приложение

к приказу Федерального агентства по техническому регулированию

и метрологии

от «07» февраля 2020 г. № 243

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы напольные медицинские МП «Здоровье» (далее — весы) предназначены для определения массы людей.

Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого груза деформации упругих элементов датчиков в аналоговый электрический сигнал, пропорциональный его массе, с последующим аналого-цифровым преобразованием, математической обработкой и выдачей результатов измерений массы в визуальной форме на дисплее весов или их передачей в виде электрического сигнала через интерфейс связи.

Весы состоят из грузоприемного устройства (далее — ГПУ), включающего в себя аналоговые тензорезисторные весоизмерительные датчики (далее — датчики, Т.2.2.1 ГОСТ OIML R 76-1—2011), и индикатор (Т.2.2.2 ГОСТ OIML R 76-1—2011).

ГПУ представляет собой металлическую конструкцию с платформой для принятия нагрузки, опирающуюся на один или четыре датчика.

Сигнальные кабели датчиков напрямую (или через соединительную коробку) подключаются к индикатору, который представляет результаты взвешивания и имеет клавиши управления весами.

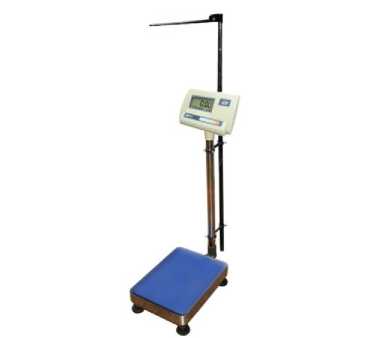

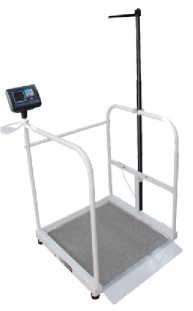

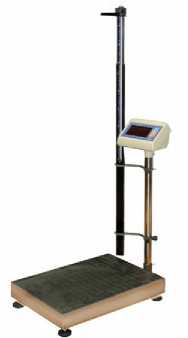

Общий вид весов представлен на рисунке 1.

МП «Здоровье» 60

ВЖА (20; Р) (400х500)

МП «Здоровье» 300

ВДА (50/100; Р) (400х500)

МП «Здоровье» 300 ВДА (50/100; Р) (800х800) Рисунок 1 — Общий вид весов (пример)

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1—2011):

• - устройство слежения за нулем (T.2.7.3);

• - устройство выборки массы тары (T.2.7.4.1);

• - полуавтоматическое устройство установки на нуль (T.2.7.2.2);

• - процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1);

Класс точности, значение максимальной нагрузки Max (Maxi поддиапазонов взвешивания многоинтервальных весов), значение минимальной нагрузки Min, поверочный интервал e (ei поддиапазонов взвешивания многоинтервальных весов), наносятся на маркировочную табличку и/или лицевую панель индикатора весов.

Модификации весов имеют обозначения вида:

МП «Здоровье» 60 ВЕЖАЧ-(10/20;

Значение максимальной нагрузки, кг:------------------1-------1

60, 150, 200, 300, 600;

Назначение:

В — весы с одним дисплеем, на котором отображается информация взвешивания;

Количество датчиков:

Индекс отсутствует — один датчик

Е— несколько датчиков;

Тип дисплея:

Ж— жидкокристаллический дисплей;

Д — светодиодный дисплей.

Тип питания:

А — питание от сети, наличие встроенной батареи.

Наличие дополнительных устройств:

Индекс отсутствует — нет дополнительных устройств;

Ч — исполнение с печатающим устройством;

Р — наличие устройства беспроводной передачи данных

Поверочное деление, г:

• - для однодиапазонных весов: 10; 20; 50; 100; 200.

• - для многоинтервальных весов 10/20;20/50;50/100;100/200.

Наличие ростомера

Индекс отсутствует — ростомер не входит в состав весов

Р — в состав весов входит ростомер

Длина грузоприемной платформы, мм

300; 310; 360; 400; 450; 500; 550; 600; 800.

Ширина грузоприемной платформы, мм

300; 310; 400; 450; 500; 550; 600; 800.

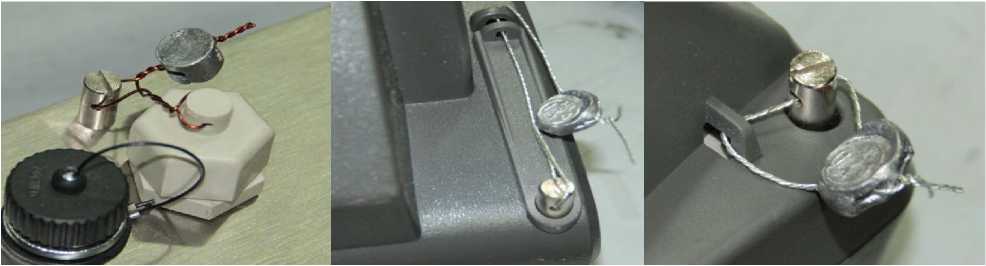

Схема пломбировки от несанкционированного доступа и мест нанесения знака поверки приведена на рисунке 2.

Рисунок 2 — Схема пломбировки весов от несанкционированного доступа и мест нанесения знака поверки (пример)

Программное обеспечение (далее — ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО весов через интерфейс пользователя невозможно.

Для защиты от несанкционированного доступа к параметрам юстировки и настройки используется пломбируемый переключатель.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «Высокий» по Р 50.2.077—2014.

Идентификационные данные ПО отображаются при включении весов и приведены в таблице 1.

Таблица 1 — Идентификационные данные ПО

Метрологические и технические характеристики весов представлены в таблицах 2-4.

Класс точности по ГОСТ OIML R 76-1—2011 ................................................................... III (средний)

Диапазон уравновешивания тары (выборки массы тары)......................................................100% Мах

Таблица 2 — Метрологические характеристики, однодиапазонные весы

Таблица 3 — Метрологические характеристики, многоинтервальные весы

Таблица 4- основные технические характеристики

Характеристика

Диапазон температуры (п. 3.9.2.2 ГОСТ OIML R 76-1—2011),

ИНН 7706235166

Адрес: 141730, Московская область, г. Лобня, ул. Железнодорожная, д.10, помещение №1

Тел./факс: (495)988-52-88

Web-сайт: www.middle.ru;

Е-mail: middle@middle.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46.

Тел. (факс): (495) 437-55-77, 437-56-66.

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru.

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
