№1670 от 02.10.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 197244
О внесении изменений в описание типа СИ
Комплексы цифровой радиографии ЦИФРАКОН
Приказы по основной деятельности по агентству Вн. Приказ № 1670 от 02.10.2020
Приложение к приказу Федерального агентства по техническому регулированию и метрологии
от «02» октября 2020 г. № 1670
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы цифровой радиографии ЦИФРАКОН
Назначение средства измеренийКомплексы цифровой радиографии ЦИФРАКОН (далее - комплексы) предназначены для измерений линейных размеров дефектов сварного соединения.
Описание средства измеренийПринцип действия комплексов основан на методе радиографического контроля сварных соединений из металлов и их сплавов. Источник рентгеновского излучения помещается с одной стороны контролируемого объекта напротив сварного шва. С другой стороны контролируемого объекта вдоль шва устанавливается детектор рентгеновского излучения. При этом рентгеновское изображение сварного шва передается на персональный компьютер (ПК) оператора-дефектоскописта в режиме реального времени, при наличии беспроводной связи между детектором и ПК, или накапливается в памяти детектора.
Далее, оператор-дефектоскопист на ПК, устанавливает маркеры по краям дефекта, между которыми ПО вычисляет расстояние. Для вычисления расстояния ПО использует эквивалентные размеры пикселя, полученные в процессе предварительной настройки по настроечному образцу с известными размерами, прикрепленному к сварному шву непосредственно перед контролем.
Комплекс состоит из детектора рентгеновского излучения, блока питания детектора, встроенной памяти, блока беспроводной связи, разъемом передачи данных, зарядного устройства с блоком беспроводной связи, ПК с программным обеспечением DiSoft©.
Комплексы выпускаются в модификациях, отличающихся размерами активной части детектора, указанных в таблице 1.
Таблица 1 - Модификации комплексов
|
Модификация комплекса |
Размер активной части детектора, не менее, мм |
|
0205 |
20 х 50 |
|
0510 |
50 х 100 |
|
1313 |
130х130 |
|
1515 |
146х146 |
|
2520 |
195 х244 |
|
2530 |
249 х 302 |
|
4030 |
400 х 300 |
|
1207 |
120 х 70 |
|
1512 |
150х120 |
|
2923 |
290 х 230 |
|
2020 |
205 х 205 |
|
3025 |
300х250 |
|
4040 |
410х410 |
|
Модификация комплекса |
Размер активной части детектора, не менее, мм |
|
4040K |
410х410 |
|
1212 |
120х120 |
|
3024 |
300 х 240 |
|
4030 |
400 х 300 |
|
1012 |
292,6х97,6 |
|
2612 |
260х325 |
|
3517 |
358х423 |
|
1723 |
172,8х230,4 |
|
2532 |
253,95х317,44 |
|
3643 |
358,40 х430,08 |
|
4343 |
430х430 |
|
1515Д |
152,32х152,32 |
|
2532Д |
253,95х317,44 |
|
2323Д |
229,12х229,12 |
|
3030Д |
296,96х296,96 |
|
4343Д |
430,08х430,08 |
|
123 0А |
120х300 |
|
1230 |
120х300 |
Общий вид комплекса представлен на рисунке 1.
Виды детектора представлены на рисунках 2.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.

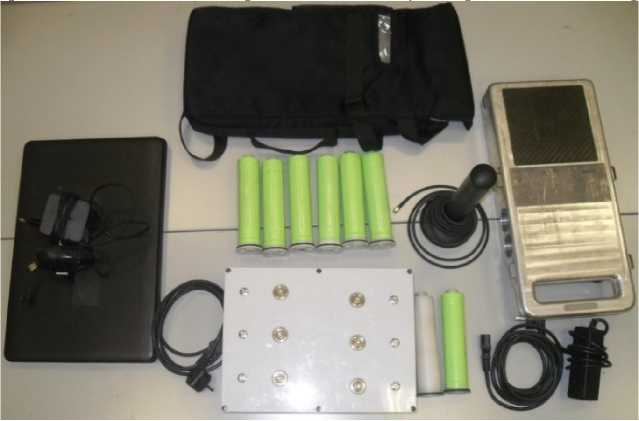

Рисунок 1 - Общий вид комплекса

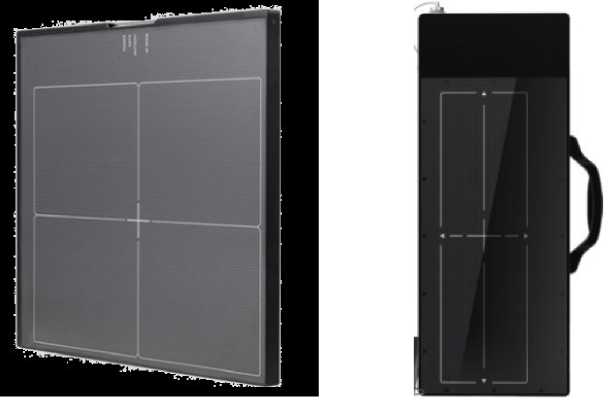

Рисунок 2 б. Рисунок 2 в.
Вид детектора модификации Вид детектора модификации 2532 1012

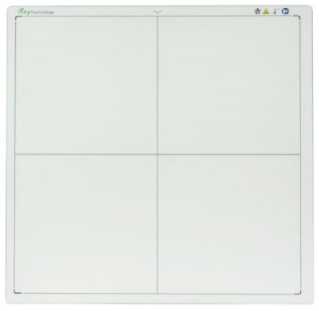

Рисунок 2 а.
Вид детектора модификации 4343

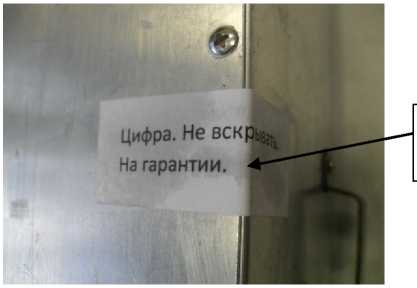

Место нанесения пломбировки
Рисунок 2 - Место нанесения пломбировки от несанкционированного доступа.
Программное обеспечениеПрограммное обеспечение DiSoft, входящее в состав комплексов, позволяет отображать на экране ПК полученное изображение контроля, проводить линейные измерения размеров дефектов на полученном изображении, выполнять настройку на контроль.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО.
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DiSoft |
|
Номер версии (идентификационный номер) ПО |
002.034 и выше |
|
Цифровой идентификатор ПО |
-- |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных размеров дефектов, мм для модификации 0205 для модификации 0510 |
от 0,2 до 40,0 от 0,2 до 90,0 |
|
Наименование характеристики |
Значение |
|
для модификации 1313 |
от 0,26 до 120,00 |
|
для модификации 1515 |
от 0,26 до 136,00 |
|
для модификации 2520 |
от 0,26 до 235,00 |
|
для модификации 2530 |
от 0,3 до 290,0 |
|
для модификации 4030 |
от 0,26 до 390,00 |
|
для модификации 1207 |
от 0,26 до 105,00 |
|
для модификации 1512 |
от 0,26 до 135,00 |
|
для модификации 2923 |
от 0,26 до 280,00 |
|
для модификации 2020 |
от 0,4 до 195,0 |
|
для модификации 3025 |
от 0,2 до 290,0 |
|
для модификации 4040 |
от 0,4 до 400,0 |
|
для модификации 4040K |
от 0,4 до 400,0 |
|
для модификации 1212 |
от 0,26 до 110,00 |
|
для модификации 3024 |
от 0,26 до 290,00 |
|
для модификации 4030 |
от 0,4 до 390,00 |
|
для модификации 1012 |
от 0,26 до 280,00 |
|
для модификации 2612 |
от 0,26 до 310,00 |
|
для модификации 3517 |
от 0,26 до 410,00 |
|
для модификации 1723 |
от 0,15 до 220,00 |
|
для модификации 2532 |
от 0,25 до 305,00 |
|
для модификации 3643 |
от 0,28 до 420,00 |
|
для модификации 4343 |
от 0,28 до 427,00 |
|
для модификации 1515 Д |
от 0,24 до 140,00 |
|
для модификации 2532Д |
от 0,25 до 305,00 |
|
для модификации 2323 Д |
от 0,36 до 205,00 |
|
для модификации 3030Д |
от 0,29 до 285,00 |
|
для модификации 4343 Д |
от 0,28 до 427,00 |
|
для модификации 1230А |
от 0,25 до 290,00 |
|
для модификации 1230 |
от 0,25 до 290,00 |
|
Предел допускаемой абсолютной погрешности измерений |
±(0,1+0,005-L), |
|
линейных размеров дефектов, мм |
где L - измеренный размер дефекта, мм |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Время автономной работы, час, не менее |
8 |
|
Габаритные размеры электронного блока (длина х ширина хвысота), мм, не более |
471х471х35 |
|
Размер активной части детектора, мм, не менее для модификации 0205 |
20x50 |
|
для модификации 0510 |
50x100 |
|
для модификации 1313 |
130x130 |
|
для модификации 1515 |
146x146 |
|
для модификации 2520 |
195x244 |
|
Наименование характеристики |
Значение |
|
для модификации 2530 |
249x302 |
|
для модификации 4030 |
400x300 |
|
для модификации 1207 |
120x70 |
|
для модификации 1512 |
150x120 |
|
для модификации 2923 |
290x230 |
|
для модификации 2020 |
205x205 |
|
для модификации 3025 |
300x250 |
|
для модификации 4040 |
410x410 |
|
для модификации 4040K |
410x410 |
|
для модификации 1212 |
120x120 |
|
для модификации 3024 |
300x240 |
|
для модификации 4030 |
400x300 |
|
для модификации 1012 |
292,6x97,6 |
|
для модификации 2612 |
260x325 |
|
для модификации 3517 |
358x423 |
|
для модификации 1723 |
172,8x230,4 |
|
для модификации 2532 |
253,95x317,44 |
|
для модификации 3643 |
358,40x430,08 |
|
для модификации 4343 |
430x430 |
|
для модификации 1515 Д |
152,32x152,32 |
|
для модификации 2532Д |
253,95x317,44 |
|
для модификации 2323Д |
229,12x229,12 |
|
для модификации 3030Д |
296,96x296,96 |
|
для модификации 4343Д |
430,08x430,08 |
|
для модификации 1230А |
120x300 |
|
для модификации 1230 |
120x300 |
|
Масса электронного блока с батареями питания, кг, не более для модификации 0205 |
1,4 |
|
для модификации 0510 |
1,9 |
|
для модификации 1313 |
6,5 |
|
для модификации 1515 |
6,5 |
|
для модификации 2520 |
4,3 |
|
для модификации 2530 |
6,5 |
|
для модификации 4030 |
18,2 |
|
для модификации 1207 |
2,2 |
|
для модификации 1512 |
3,3 |
|
для модификации 2923 |
9,8 |
|
для модификации 2020 |
3,9 |
|
для модификации 3025 |
16,0 |
|
для модификации 4040 |
25,0 |
|
для модификации 4040K |
8,8 |
|
для модификации 1212 |
12,8 |
|
для модификации 3024 |
12,1 |
|
для модификации 4030 |
26,8 |
|
для модификации 1012 |
2,2 |
|
Наименование характеристики |
Значение |
|
для модификации 2612 |
3,2 |
|
для модификации 3517 |
5,0 |
|
для модификации 1723 |
2,4 |
|
для модификации 2532 |
3,4 |
|
для модификации 3643 |
5,4 |
|
для модификации 4343 |
4,6 |
|
для модификации 1515 Д |
5,0 |
|
для модификации 2532Д |
7,0 |
|
для модификации 2323Д |
8,5 |
|
для модификации 3030Д |
10,0 |
|
для модификации 4343Д |
15,0 |
|
для модификации 1230А |
4,0 |
|
для модификации 1230 |
4,0 |
|
Условия эксплуатации: Температура окружающей среды, оС Относительная влажность воздуха при температуре +25оС, %, не более Атмосферное давление, кПа |
от -20 до +40 80 от 84 до 107 |
наносится на титульный лист руководства по эксплуатации методом печати и на заднюю панель комплекса способом наклеивания этикетки.
Комплектность средства измеренийТаблица 5 - Комплектность комплексов
|
Наименование |
Обозначение |
Количество, шт. |
|
Комплекс цифровой радиографии ЦИФРАКОН |
- |
1 шт. |
|
Детектор |
* |
1 шт. |
|
Транспортировочный кейс** |
- |
1 шт. |
|
ПК с предустановленным ПО DiSoft© |
- |
1 шт. |
|
Руководство по эксплуатации |
1 экз. | |
|
Паспорт |
1 экз. | |
|
Методика поверки |
МП087.Д4-18 с изменением №1 |
1 экз. |
|
* - Обозначение детектора зависит от модификации ** - Наличие в соответствии с заказом | ||
осуществляется по документу МП087.Д4-18 «ГСИ. Комплексы цифровой радиографии ЦИФРАКОН. Методика поверки с изменением №1», утвержденному ФГУП «ВНИИОФИ» 19 мая 2020 г.
Основные средства поверки:
Меры длины концевые плоскопараллельные набор №1 (рег.№ 9291-91);
Набор щупов 1 и 4 (рег.№369-73).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексам цифровой радиографии ЦИФРАКОНТУ4276-003-18299092-2016 Комплексы цифровой радиографии ЦИФРАКОН Технические условия
ИзготовительОбщество с ограниченной ответственностью «Центр Цифра» (ООО «Центр Цифра») ИНН 7705557227
Адрес: 190000, г. Санкт-Петербург, ул. Чугунная, д. 20, пом. 51Н
Телефон: +7(812) 385-59-50
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: +7 (495) 437-56-33, факс: +7 (495) 437-31-47
Web-сайт: www.vniiofi.ru
E-mail: vniiofi@vniiofi.ru
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
02 октября 2020 г.
№ 1670
Москва
О внесении изменений в описание типа на комплексы цифровой радиографии ЦИФРАКОН
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля
-
2019 г. № 53732), и в связи с обращениями ООО «Центр Цифра» от 10 июля
-
2020 г. № 1250 и № 1251, п р и к а з ы в а ю:
-
1. Внести изменения в описание типа на комплексы цифровой радиографии ЦИФРАКОН, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 76931-19, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу МП 087.Д4-18 «ГСИ. Комплексы цифровой радиографии ЦИФРАКОН. Методика поверки с изменением №>1» и распространить действие документа на комплексы цифровой радиографии ЦИФРАКОН, находящиеся в эксплуатации.
-
3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководит
/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и
С.С.Голубев
ЩЯ метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат; 00Е1036Е1B07EOFB80EA118900BCB6D090
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 06.11,2019 до 06.11.2020
\___________________________
