№261 от 18.02.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 75080
О переоформлении свидетельств об утверждении типа средства измерений № 62232, № 62233, № 62234 и № 62235 "Датчики температуры Rosemount 648" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 261 от 18.02.2019
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики температуры Rosemount 648 Назначение средства измеренийДатчики температуры Rosemount 648 (далее - датчики температуры или датчики) предназначены для измерений температуры жидких и газообразных сред, а также поверхностей твердых тел.
Описание средства измеренийПринцип действия датчиков температуры основан на преобразовании преобразователем измерительным (ПИ) сигнала от первичного измерительного преобразователя (ПИП) в цифровой сигнал для передачи по протоколу Wireless HART.
ПИП состоит из измерительной вставки с чувствительным элементом (ЧЭ). В качестве ЧЭ используется термопреобразователь сопротивления с номинальной статической характеристикой преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751) или преобразователь термоэлектрический с НСХ типов «K», «J», «N» по ГОСТ Р 8.585-2001 (МЭК 60584-1), помещенный в защитную арматуру. ПИП могут комплектоваться защитными гильзами (литыми, трубчатыми или вварными), изготовленными из нержавеющей стали или керамики.
ПИ конструктивно выполнен в корпусе с расположенными на нем клеммами для подключения ПИП. ПИ конструктивно выполнены в корпусе с расположенным в нем модулем питания.
Датчики с опцией X-Well обеспечивают расчет значения температуры среды в трубопроводе с помощью встроенного в ПИ программного модуля.
Датчики могут иметь конструкцию с интегральным монтажом ПИ и ПИП, либо с выносным монтажом ПИ.
Входные и выходные цепи в датчиках температуры гальванически разделены.
Схема внутренних соединений ПИ с термопреобразователем сопротивления - 2, 3, 4-х проводная.
Датчики могут использовать согласование ПИП с индивидуальной статической характеристикой преобразования (ИСХ) функции Каллендара - Ван Дюзена (КВД) и ПИ.
Взрывобезопасные исполнения датчиков соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Взрывозащищенность датчиков обеспечивается видом взрывозащиты искробезопасная электрическая цепь «i», а также выполнением их конструкции в соответствии с общими требованиями к оборудованию, предназначенном для использования во взрывоопасных средах.

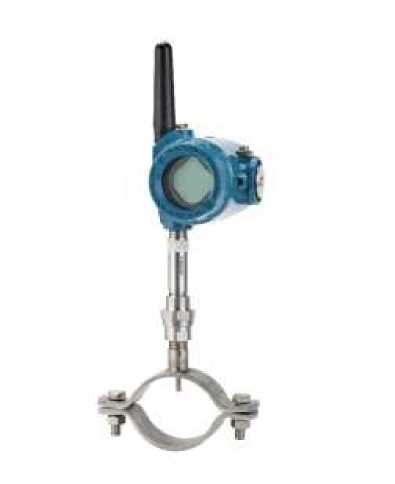

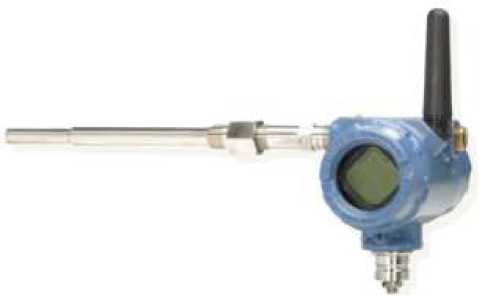

Фотография общего вида датчиков температуры представлена на рисунке 1.
б)
а)
Рисунок 1 - Общий вид датчиков температуры:
а) Rosemount 648; б) Rosemount 648 с опцией X-Well
Программное обеспечениеДатчики температуры имеют только внутреннее метрологически значимое программное обеспечение (ПО). ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Идентификационные данные ПО приведены в таблицах 1-2:
Таблица 1- Идентификационные данные ПО Rosemount 648 WirelessHART
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование встроенного ПО |
648.a90 |
|
Номер версии (идентификационный номер) ПО, не ниже |
4 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Таблица 2 - Идентификационные данные ПО Rosemount 648 WirelessHART c опцией X-Well
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование встроенного ПО |
648X-Well.a90 |
|
Номер версии (идентификационный номер) ПО, не ниже |
6 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Метрологические и технические характеристикиДиапазон измерений температуры, пределы допускаемой основной и дополнительной погрешности датчиков температуры от изменения температуры окружающей среды от нормальной (от +20 °С) в диапазоне температур от -40 (от -20) до +85 °С в зависимости от типа НСХ ПИП приведены в таблице 3.
Таблица 3
|
Диапазон измерений температуры (в зависимости от исполнения), °C |
Пределы допускаемого отклонения от НСХ ПИП, °С |
Пределы допускаемой основной абсолютной погрешности пи,::е |
Пределы допускаемой дополнительной абсолютной погрешности ПИ, °C / 1°C | |
|
Pt 100 (a=0,00385 °C-1) |
от-196 до +600 |
±(0,1+0,0017-|t|) для интервала 0 °C <t< +100 °C, класс допуска АА; ±(0,15+0,002-|t|) для интервала -50 °C <t< +450 °C, класс допуска А; ±(0,3+0,005-|t|) для интервала -196 °C<t< +600 °C, класс допуска В ±0,1 для интервала -50 °C<t< +100 °C, с ИСХ функции КВД ±0,3 для интервала +100 °C<t< +600 °C, с ИСХ функции КВД |
±0,225 |
±0,0045 |
|
Pt100 (a=0,00385 °C-1)1) |
от -50 до +300 |
±(0,15+0,002-|ф, класс допуска А |
±(0,29+0,0? |t -t |) 2) *окр|) |
±0,0058 |
|
J |
от -40 до +750 |
±1,5 для интервала -40 °C<t< +375 °C, класс допуска 1; ±0,0041 для интервала +375 °C <t< +750 °C, класс допуска 1 |
±0,525 |
±(0,0081+0,000004351), при t> 0 °C |
|
±(0,0081+0,0000375^|t|), при t< 0 °C | ||||
|
К |
от -40 до +1200 |
±1,5 для интервала -40 °C<t< +375 °C, класс допуска 1; ±0,0041 для интервала +375 °C <t< +1000 °C, класс допуска 1; ±2,5 для интервала -40 °C <t< +333 °C, класс допуска 2; |
±0,750 |
±(0,0092+0,00000811), при t> 0 °C |
|
Диапазон измерений температуры (в зависимости от исполнения), °С |
Пределы допускаемого отклонения от НСХ ПИП, °С |
Пределы допускаемой основной абсолютной погрешности пи,::е |
Пределы допускаемой дополнительной абсолютной погрешности ПИ, °C / 1°С | |
|
±0,0075-/ для интервала +333 °С <t< +1200 °C, класс допуска 2 |
±(0,0092+0,0000375-|/|), при t<0 °С | |||
|
N |
от -40 до +1000 |
±1,5 для интервала -40 °С <t< +375 °C, класс допуска 1; ±0,0047 для интервала +375 °С <t< +1000 °C, класс допуска 1 |
±0,750 |
±(0,0102+0,0000054-|/|) |
|
Примечания к таблице 3:
ддт=±7^па+ ЛПИ1
д =±^пп3 +- Лпи: + Дх ддт ± ' где: Дпп - предел допускаемого отклонения от НСХ (в температурном эквиваленте) первичного измерительного преобразователя, °С Дпи - пределы допускаемой основной абсолютной погрешности ПИ, °С Дх - абсолютная погрешность автоматической компенсации температуры свободных (холодных) концов преобразователей термоэлектрических +0,8 °С.
| ||||
Технические характеристики датчиков температуры приведены в таблице 4.
Таблица 4
|
Наименование характеристики |
Значение |
|
Выходной сигнал |
WirelessHART |
|
Напряжение питания, В |
от 5,2 до 7,2 |
|
Мощность, мВт, не более |
100 |
|
Степень защиты от воды и пыли по ГОСТ 14254-2015 |
IP66, IP67 |
|
Габаритные размеры корпуса ПИ, мм |
171x107x316 |
|
Длина монтажной части датчика, мм, не более |
9999 |
|
Масса ПИ, кг, не более |
15 |
|
Средний срок службы, лет, не менее |
10 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающей среды, °С: |
от -40 до +85 |
|
- для датчиков без встроенного индикатора |
от -40 до +80 |
|
- для датчиков со встроенным индикатором | |
|
- для датчиков с опцией расширенного диапазона |
от -55 до +85 |
|
температур окружающей среды | |
|
- относительная влажность воздуха, % |
до 99 |
наносится на титульные листы эксплуатационной документации типографским способом.
Комплектность средства измерений Комплектность приведена в таблице 5.
Таблица 5
|
Наименование |
Кол-во |
Примечание |
|
Датчик температуры |
1 шт. |
- |
|
Руководство по эксплуатации |
1 экз. |
На 10 штук и меньшее количество при поставке в один адрес |
|
Методика поверки на датчики |
1 экз. | |
|
Методика поверки на преобразователь |
1 экз. | |
|
Паспорт |
1 экз. |
- |
осуществляется по документу МП 4211-025-2015 с изменением № 1 «Датчики температуры Rosemount 648. Методика поверки», утвержденному ФГУП «ВНИИМС», 11.10.2018 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Преобразователи термоэлектрические эталонные 2, 3-го разрядов ТППО (Регистрационный № 19254-10);
Калибраторы многофункциональные и коммуникаторы ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к датчикам температуры Rosemount 648ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины
Международный стандарт МЭК 60584-1:2013 (2013-08) Термопары. Часть 1. Градуировочные таблицы и допуска
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация фирмы «Rosemount, Inc.»
ТУ 4211-025-51453097-2015 «Датчики температуры Rosemount 648. Технические условия»
ИзготовителиФирма «Rosemount, Inc.», США
Адреса:
8200 Market Boulevard, Chanhassen, MN 55317, USA
6021 Innovation Boulevard, Shakopee, MN 55379, USA
12001 Technology Drive, Eden Prairie, Minnesota, MN 55344, USA
Фирма «Emerson Process Management GmbH&Co. OHG», Германия
Адрес: Argelsrieder Feld, Wessling, D-82234, Germany
Фирма «Emerson Process Management Asia Pacific Pte Ltd», Сингапур
Адрес: 1 Pandan Crescent, Singapore, 128461, Republic of Singapore
Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)
ИНН 7448024720
Адрес: 454003, г. Челябинск, Новоградский проспект, 15
Телефон: +7 (351) 799-51-52
Факс: +7 (351) 799-55-88
E-mail: info.Metran@Emerson.com
ЗаявительАкционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)
ИНН 7448024720
Адрес: 454003, г. Челябинск, Новоградский проспект, 15
Телефон: +7 (351) 799-51-52
Факс: +7 (351) 799-55-88
E-mail: info.Metran@Emerson.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул.Озерная, д.46
Телефон /факс: 7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ18 февраля 2019 г. № 261
Москва
О переоформлении свидетельств об утверждении типа средства измерений № 62232, № 62233, № 62234 и № 62235 «Датчики температуры Rosemount 648» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращениями АО «ПГ «Метран» от 29 ноября 2018 г. № 250/СС и № 278-2/СС приказываю:
-
1. Внести изменения в описание типа на датчики температуры Rosemount 648, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 63890-16, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу МП 4211-025-2015 с изменением № 1 «Датчики температуры Rosemount 648. Методика поверки» и распространить действие документа на датчики температуры Rosemount 648, находящиеся в эксплуатации.
-
3. Переоформить свидетельства об утверждении типа № 6223 2, № 62233, № 62234 и № 62235 «Датчики температуры Rosemount 648», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 63890-16, в связи с заменой документа на поверку.
-
4. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
