ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счетчики ультразвуковые ДНЕПР-7

Расходомеры-счетчики ультразвуковые ДНЕПР-7 (далее расходомеры) предназначены для измерения объемного расхода и количества жидкости (пара) и могут применяться в системах холодного, горячего водоснабжения, водоотведения и в паровых сетях для коммерческого учета и технологических целей в различных отраслях. Расходомеры могут использоваться автономно или в составе теплосчетчиков.

Для измерения объемного расхода в расходомерах используется метод «скорость-площадь». Для измерения скорости среды применяется эффект Доплера с использованием двух ультразвуковых преобразователей. Площадь для напорных трубопроводов задается по результатам предварительных измерений внутреннего диаметра, а безнапорных трубопроводов и лотков - по результатам предварительных измерений внутренних размеров трубопроводов и текущих измерений уровня среды.

По измеренному объемному расходу и времени его измерений определяется количество жидкости.

Расходомеры выпускаются в двух конструктивных вариантах: стационарном и портативном.

В состав стационарного расходомера входят:

• - два накладных ультразвуковых преобразователя с соединительными кабелями, являющиеся первичным преобразователем (ПП);

• - процессорный блок (ПБ) с жидкокристаллическим индикатором;

• - блок питания (БП) с жидкокристаллическим индикатором;

• - блок измерения вспомогательный (БИВ) с линейным индикатором для измерения уровня жидкости в безнапорных трубопроводах и лотках.

ПБ выполнен в герметичном металлическом корпусе и соединяется с ультразвуковыми ПП отрезками радиочастотного кабеля.

БП кроме знакового индикатора имеет аналоговые токовый и частотный выходы по объемному расходу. БП дополнительно может быть оснащен энергонезависимой памятью архива измерений и цифровыми интерфейсами обмена информацией типа RS232 и/или RS485.

Ультразвуковые преобразователи ПП и процессорный блок, входящие в состав расходомера, могут выполняться взрывозащищенными по классу:

ПП - 1ExibmIIBT3

ПБ - [Exib]IIB

Портативный расходомер состоит из двух накладных ультразвуковых преобразователей (ПП), блока электронного (БЭ) и портативного персонального компьютера (ПК). БЭ портативного расходомера дополнительно имеет автономное питание от источника напряжением 12 В постоянного тока.

Расходомеры-счетчики ультразвуковые ДНЕПР-7 имеют 5 модификаций (исполнений): 01.011.1, 01.012.2, 02.011.1, 02.012.2, 03.011.1, различающиеся между собой диапазонами измерений, видами трубопроводов с измеряемой средой: напорные, безнапорные, открытые, конструктивным исполнением.

Стационарные расходомеры имеют 3 модификации (исполнения):

• - 01.011.1 для напорных трубопроводов с жидкостями;

• - 02.011.1 для напорных трубопроводов с насыщенным паром;

• - 03.011.1 для безнапорных трубопроводов, коллекторов и открытых каналов и лотков с жидкостями и сточными водами.

Портативные расходомеры имеют 2 модификации (исполнения):

• - 01.012.2 на базе ноутбука для напорных трубопроводов с жидкостями;

• - 02.012.2 на базе ноутбука для напорных трубопроводов с насыщенным паром.

Фотографии общего вида расходомеров представлены на рис. 1. Схемы пломбировки

накладные ультразвуковые преобразователи

ультразвуковые преобразователи, встраиваемые в трубопровод

процессорный блок

блок измерения вспомогательный

блок питания

блоков расходомеров от несанкционированного доступа изображены на рис. 2.

накладные ультразвуковые

преобразователи

процессорный блок

блок питания

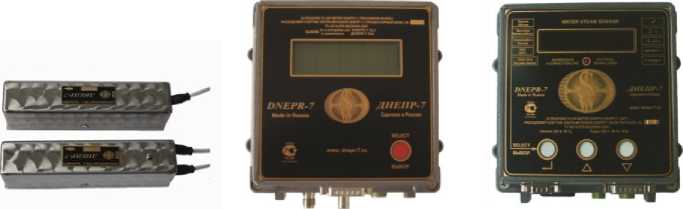

Рис. 1а. Стационарные расходомеры модификаций 01.011.1 и 02.011.1

Рис. 1б. Стационарные расходомеры модификации 03.011.1

блок электронный

Рис. 1в. Портативные расходомеры модификаций 01.012.2 и 02.012.2

ПБ, БП, БИВ БЭ

Рисунок 2. Схемы пломбировки блоков расходомеров

Программное обеспечение (ПО) расходомеров состоит из встроенного ПО, устанавливаемого на микроконтроллеры блоков ПБ, БП и БЭ и внешнего ПО, устанавливаемого на ПК с операционной системой Windows.

ПО стационарных расходомеров, установленное на микроконтроллерах, является метрологически значимым и предназначено:

- в блоке процессорном для управления работой блока, обработки сигналов данных от первичных преобразователей, отображения результатов текущих измерений на индикаторе и выдачи их в блок питания;

- в блоке питания для архивирования результатов измерений, выдачи их на индикатор, аналоговые выходы и интерфейс связи, ведения журнала внештатных и служебных событий.

ПО портативных расходомеров, установленное на микроконтроллере в блоке электронном, является метрологически значимым и предназначено для управления работой блока по командам ПО, установленного на ПК, преобразовании сигналов от первичных преобразователей в цифровой вид и выдачи их через интерфейс обмена на ПК.

Запись и контроль ПО микроконтроллеров блоков ПБ, БП и БЭ выполняется у изготовителя с использованием специальных аппаратных средств. Контроль целостности ПО выполняется при программировании микроконтроллеров и периодически при их эксплуатации (включении питания). В блоке питания имеется журнал регистрации внештатных и служебных ситуаций: отключение и включение питания, отключение и включение ПП, установка часов реального времени.

Идентификационные данные ПО, установленного на микроконтроллерах в блоках расходомера

Уровень защиты ПО, установленного на микроконтроллерах в блоках расходомера, от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - А.

ПО стационарных расходомеров, установленное на ПК, является метрологически значимым, состоит из трех файлов arc_s4.exe, d7com.dll и d7mbcom2.dll, представленных в бинарном виде.

ПО стационарных расходомеров, установленное на ПК, предназначено для считывания информации о внештатных и служебных ситуациях и результатах измерений из архивов блока питания, их отображения на дисплее, накопления в файлах данных в бинарном внутреннем формате, экспорте в программы Word и Excel, выводе на принтер.

ПО портативных расходомеров, установленное на ПК, является метрологически значимым, состоит из двух файлов dopler.exe и d7usblink.dll и конфигурационной записи в реестре, представленных в бинарном виде.

ПО портативных расходомеров, установленное на ПК, предназначено для управления работой блока электроники, приема сигналов от первичных преобразователей в цифровом виде, их обработки и отображения на дисплее, накопления в базе данных BDE во внутреннем формате, формирования и вывода отчетов об измерениях на принтер.

Конфигурационная запись в реестре содержит метрологически значимые константы ПО портативных расходомеров и защищена паролем.

Контроль целостности программы выполняется автоматически при каждом запуске.

Идентификационные данные ПО, установленного на ПК

* - номер версии ПО, установленного на ПК, определяют первые две цифры, разделенные точкой, вместо х могут быть любые символы.

Уровень защиты ПО, установленного на ПК, от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - С.

Метрологические и технические характеристики расходомеров указаны с учетом установленного ПО.

Метрологические и технические характеристики

Диапазон измерений объемного расхода, м³/ч:

- температура, °С:

Знак утверждения типа наносят типографским способом на обложку руководства по эксплуатации и на корпуса блоков расходомера.

Лист № 6 Всего листов 7 Комплектность средства измерений

Комплектность поставки расходомеров-счетчиков указанна в таблице.

Примечание: допускается поставка в один адрес одного экземпляра имитационного штекера и методики поверки на три комплекта.

Поставляются по отдельному заказу:

Методики (методы) измерений приведены в руководстве по эксплуатации расходомеров-счетчиков ультразвуковых ДНЕПР-7.

Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам ультразвуковым ДНЕПР-7

ГОСТ 8.145-75 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода жидкости в диапазоне от 3 10^-6 до 10 м³/с.

ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости.

Приказ Министерства промышленности и торговли Российской Федерации от 21 января 2011 г. N 57 «Методические рекомендации по техническим требованиям к системам и приборам учета воды, газа, тепловой энергии, электрической энергии».

ТУ 4213-079-00236494-2007   Расходомеры-счетчики ультразвуковые   ДНЕПР-7.

Технические условия

Изготовитель

Общество с ограниченной ответственностью «Днепр» (ООО «Днепр»)

ИНН 5042147847

Адрес: 141300, Московская обл., г. Сергиев Посад, пр. Красной Армии, д. 212 «Б».

Телефон/факс 8(495) 615-02-76, 8(496) 54-753-47

E-mail: dnepr747@yandex.ru

Государственный центр испытаний средств измерений ФБУ «ЦСМ Московской области» Адрес: 141570, Московская обл., Солнечногорский р-н, пгт Менделеево.

Телефон/факс (495) 781-86-82

E-mail: welcome@mosoblcsm.ru.

Аттестат аккредитации № 30083-08.
