министерство промышленности И ТОРГОВЛИ РОССИЙСКОЙ ОВДВРАЦНН

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росставдмрт)

О переоформлении свидетельства об утверждении типа средства измерений № 44603 «Система автоматизированная информационноизмерительная коммерческого учета электрической энергии ОАО «Мелеузовские минеральные удобрения» АИИС КУЭ ММУ» и внесении изменений в описание типа

Во исполнение Административного регламента по- предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970, зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940 (далее — Административный регламент) и в связи с обращением ООО НТП «Энергоконтроль» от 18 июля 2016 г. № 1/275 приказываю:

• 1. Внести изменения в описание типа систему автоматизированную информационно-измерительную коммерческого учета электрической энергии ОАО «Мелеузовские минеральные удобрения» АИИС КУЭ ММУ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 48343-11, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 44603 «Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ОАО «Мелеузовские минеральные удобрения» АИИС КУЭ ММУ», зарегистрированное в Федеральном информационном

фонде по обеспечению единства измерений под номером 48343-11, в связи с внесением изменений в методику поверки.

• 3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП,^

хранится а системе электронного документооборота Федерального агентства по техническому

регулированию и метрологии.

Сертификат: 10BA10OOO2OO8DO11888

Кому выдан: Голубев Сергей Сергеевич

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии

от «17» октября 2016 г. № 1522

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ОАО «Мелеузовские минеральные удобрения» АИИС КУЭ ММУ

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ОАО «Мелеузовские минеральные удобрения» АИИС КУЭ ММУ предназначена для измерений активной и реактивной электрической энергии и мощности, потребленной (переданной) за установленные интервалы времени отдельными технологическими объектами ОАО «Мелеузовские минеральные удобрения», сбора, хранения и обработки полученной информации. Результаты измерений системы могут быть использованы для коммерческих расчетов.

Конструкция АИИС КУЭ ММУ представляет двухуровневую систему с централизованным управлением и распределенной функцией выполнения измерений активной и реактивной электрической энергии и мощности и включает в себя следующие уровни:

Первый уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ) класса точности 0,5 и 0,5S по ГОСТ 7746-55, ГОСТ 7746-68, ГОСТ 7746-2001, трансформаторы напряжения (TH) класса точности 0,5 по ГОСТ 1983-67, ГОСТ 1983-2001 и счётчики активной и реактивной электрической электроэнергии ПСЧ-4ТМ.05М, ПСЧ-4ТМ.05М.04 класса точности 0,5S по ГОСТ Р 52323-2005 для активной электроэнергии и 1,0 по ГОСТ Р 52425-2005 для реактивной электроэнергии, установленные на объектах, указанных в таблице 3.

Второй уровень - информационно-вычислительный комплекс (ИВК), включающий в себя технические средства организации каналов связи (каналообразующую аппаратуру), сервер ИВК и программное обеспечение (ПО).

Система обеспечения единого времени (СОЕВ) формируется на всех уровнях АИИС КУЭ ММУ и выполняет законченную функцию измерений времени и интервалов времени.

Принцип действия АИИС КУЭ ММУ заключается в следующем.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. Счетчики электрической энергии являются измерительными приборами, построенными на принципе цифровой обработки входных аналоговых сигналов. Управление процессом измерения в счетчиках электрической энергии осуществляется микроконтроллером, который реализует алгоритмы в соответствии со специализированной программой, помещенной в его внутреннюю память. Микроконтроллер по выборкам мгновенных значений напряжений и токов производит вычисление средних за период сети значений частоты, напряжения, тока, активной и полной мощности в каждой фазе сети, производит их коррекцию по амплитуде, фазе и температуре.

Измерительная информация на выходе счетчика без учета коэффициента трансформации - активная и реактивная электрическая энергия (в импульсах телеметрии), как интеграл по времени от средней за период сети активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин.

Измерительная информация со счетчиков электрической энергии по цифровым интерфейсам при помощи каналообразующей аппаратуры и каналов связи поступает на сервер ИВК.

На верхнем - втором уровне системы выполняется дальнейшая обработка измерительной информации, в частности вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и TH, формирование и хранение поступающей информации, выдача результатов измерений электрической энергии и мощности в виде таблиц, ведомостей, графиков на монитор. Данные, хранимые в ИВК, могут быть переданы другим пользователям по локальной вычислительной сети, выделенным или коммутируемым линиям связи, телефонной или сотовой связи, через интернет-провайдера.

Конструкция СОЕВ представляет функционально объединенную совокупность программно-технических средств измерений и коррекции времени и включает в себя приемник меток времени GPS, устройство сервисное, сервер ИВК (входящий в состав второго уровня АИИС КУЭ ММУ) и счетчики электрической энергии ИИК (входящие в состав первого уровня АИИС КУЭ ММУ).

Приемник меток времени GPS принимает сигналы точного времени от спутников глобальной системы позиционирования (GPS), преобразует их в сигналы проверки времени (СПВ) («шесть точек»), которые поступают на устройство сервисное.

Устройство сервисное принимает СПВ от приемника меток времени GPS, и по началу шестого СПВ производит синхронизацию корректоров времени, встроенных в устройства сервисные. Корректор времени представляет собой таймер, ведущий часы, минуты, секунды, миллисекунды.

Сервер ИВК по интерфейсу RS-232C каждую секунду обращается к устройству сервисному, считывает с корректора время и сравнивает это время со своим временем. При расхождении времени сервера и корректора более чем на 60 мс, сервер ИВК корректирует свое время по времени корректора.

Сервер ИВК осуществляет коррекцию времени в счетчиках. Сличение времени счетчиков со временем ИВК производится каждые 30 мин, корректировка времени счетчиков производится при расхождении со временем сервера ИВК более ± 2 с.

Журналы событий счетчика электрической энергии и ИВК отражают время (дата, часы, минуты, секунды) до и после коррекции указанных устройств.

Структурная схема АИИС КУЭ ММУ приведена на рисунке 1.

Фотография общего вида ИВК АИИС КУЭ ММУ представлена на рисунке 2.

Места установки пломб и нанесения оттисков клейм от несанкционированного доступа на технические средства из состава АИИС КУЭ ММУ приведены на рисунке 3.

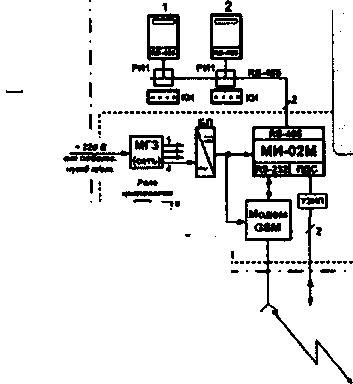

Рисунок 1 - Структурная схема АИИС КУЭ ММУ

i > Шкаф уч*та с

I ^^икшпюигт|>олам

ввил.

| M«MMi2yXEL

Рисунок 2 - Общий вид ИВК АИИС КУЭ ММУ

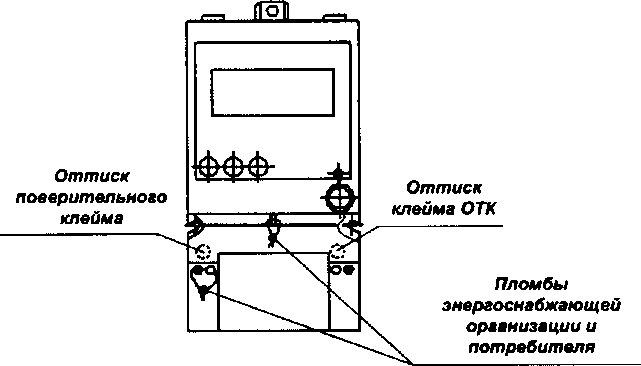

Пломбирование

счетчика

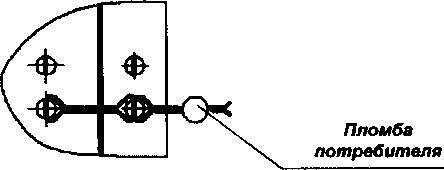

Пломбирование испытательной коробки

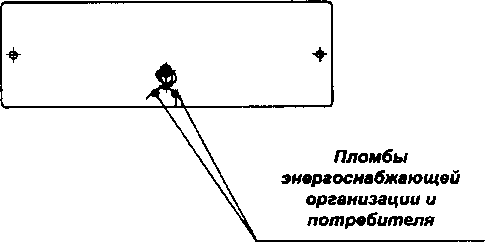

Пломбирование ИВК

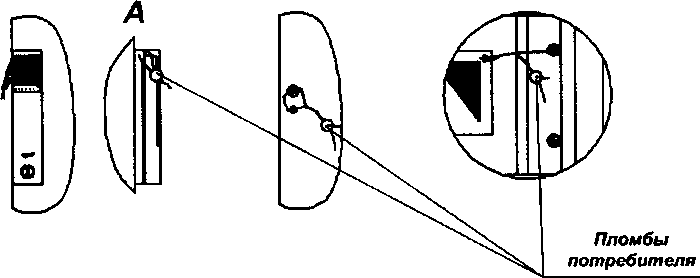

Пломбирование шкафа LUKH

Структура программного обеспечения ИВК:

• - общесистемное программное обеспечение включает в себя:

а) операционную систему Windows 7 Professional/ Windows Server 2003 R2 / Windows Server 2008 R2 / Windows Server 2012 R2/ Windows 10 Professional;

б) WEB-сервер для публикации WEB-документов;

в) WEB-браузер для просмотра WEB-документов - Microsoft Internet Explorer.

• - специальное программное обеспечение включает в себя:

а) базовое программное обеспечение КТС «Энергия-*-»;

б) дополнительное программное обеспечение КТС «Энергия*»;

в) систему управления базами данных Microsoft SQL Server 2012 SP1;

г) программное обеспечение для нанесения электронной цифровой подписи.

Программное обеспечение реализовано на технологии «клиент-сервер». Серверная часть содержит программы приема и обработки данных, а также SQL-сервер и WEB-сервер. Серверная часть обеспечивает основные функции - прием, обработку, хранение и публикацию данных.

Идентификационные данные метрологически значимых частей программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню высокий по Р 50.2.077-2014.

Номинальная функция преобразования для измерения:

• - электроэнергии

(W_Q) = 2_хд^х^^тн хК-гг

• - мощности

^P(^Q) ⁼ 7^T^X^-^xKth ^хКтг

2хА Т_ср

где: N - число импульсов в регистре профиля мощности нагрузки электросчетчика, имп; А - постоянная электросчетчика, имп/кВт ч (имп/квар ч);

Ктн - коэффициент трансформации измерительного трансформатора напряжения (TH);

Ктт - коэффициент трансформации измерительного трансформатора тока (ТТ);

Тср - время интегрирования, мин.

Доверительные границы относительной погрешности каждого измерительного канала (ИК) АИИС КУЭ ММУ приведены в таблице 2.

Пределы допускаемой абсолютной погрешности измерений времени ± 5 с.

Средний срок службы АИИС КУЭ ММУ 12 лет.

Среднее время наработки на отказ АИИС КУЭ ММУ 874 ч.

Таблица 2 - Доверительные границы относительной погрешности ИК

Продолжение таблицы 2

Нормальные условия применения:

• - температура окружающего воздуха от 15 до 25 °C;

• - относительная влажность воздуха от 30 до 80 %;

• - атмосферное давление от 84 до 106 кПа (от 630 до 795 мм рт. ст.);

• - напряжение питающей сети переменного тока от 215,6 до 224,4 В;

• - частота питающей сети переменного тока (50,00 ± 0,15) Гц;

• - коэффициент искажения синусоидальной кривой напряжения и тока не более 2 %;

• - индукция внешнего магнитного поля не более 0,05 мТл.

Рабочие условия применения:

• - температура окружающего воздуха: для измерительных трансформаторов от минус 20 до плюс 50 °C; счетчиков электрической энергии от минус 20 до плюс 45 °C;

• - относительная влажность воздуха до 90 % при температуре окружающего воздуха 30 °C;

• - атмосферное давление от 70 до 106,7 кПа (от 630 до 795 мм рт. ст.);

• - параметры сети: напряжение (0,80 - 1,15) Uhom; ток для ИК 9, 10 - (0,1 - 6,0) А, для остальных ИК (0,25 - 6,0) А; частота (50,0 ± 0,2) Гц; cos<p > 0,5; для счетчиков электрической энергии коэффициент третьей гармонической составляющей тока не более 10%;

• - индукция внешнего магнитного поля (для счетчиков) от 0 до 0,5 мТл.

Знак утверждения типа наносится с помощью принтера на титульные листы (место нанесения - вверху, справа) эксплуатационной документации системы автоматизированной информационно-измерительной коммерческого учета электрической энергии ОАО «Мелеузовские минеральные удобрения».

В комплект АИИС КУЭ ММУ входят средства измерений в соответствии с таблицей 3, технические средства, программные средства и документация в соответствии с таблицей 4. Таблица 3 - Состав измерительных каналов АИИС КУЭ ММУ

Примечание - Допускается замена измерительных трансформаторов и счетчиков электрической энергии на аналогичные утвержденных типов с метрологическими характеристиками не хуже указанных в настоящей таблице. Замена оформляется актом в установленном на ОАО «Мелеузовские минеральные удобрения» порядке. Акт хранится совместно с настоящим описанием АИИС КУЭ как его неотъемлемая часть.

Таблица 4 - Технические средства, программные средства и документация

осуществляется по документу «Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ОАО «Мелеузовские минеральные удобрения» АИИС КУЭ ММУ. Методика поверки НЕКМ.421451.144 МП» с изменением №1, утвержденному ФБУ «Челябинский ЦСМ» от 08 июля 2016 г.

Перечень основных средств поверки, применяемых при поверке:

• - мультиметр «Ресурс-ПЭ». Пределы допускаемой абсолютной погрешности

измерений угла фазового сдвига между напряжениями ± 0,1 °. Пределы допускаемой относительной погрешности измерений напряжения: от 15 до 300 В ± 0,2 %; от 15 до 150 мВ ± 2,0 %. Пределы допускаемой относительной погрешности измерений тока: от 0,05 до 0,25 А ± 1,0 %; от 0,25 до 7,5 А ± 0,3 %. Пределы допускаемой абсолютной погрешности измерений                                                                  частоты

± 0,02 Гц;

• - радиочасы РЧ-011. Погрешность синхронизации шкалы времени ±0,1 с.

«Автоматизированная информационно-измерительная система коммерческого учета электрической энергии и мощности ОАО «Мелеузовские минеральные удобрения» (АПИС КУЭ ММУ). Методика измерений количества электрической энергии и мощности с использованием АИИС КУЭ ММУ». НЕКМ.421451.144 МИ.

• 1 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

• 2 ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Общество с ограниченной ответственностью научно-техническое предприятие «Энергоконтроль» (ООО НТП «Энергоконтроль»). ИНН 5838041477.

442963, Россия, г. Заречный, Пензенской обл., ул. Ленина, 4а; www.energocontrol.ru

Тел. (8412) 61-39-82. Тел./факс (8412) 61-39-83. E-mail: kontrol@kontrol.e4u.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ»)

Адрес: 454048, Россия, г. Челябинск, ул. Энгельса, д.101; www.chelcsm.ru

Тел./факс: (351) 232-04-01; e-mail: stand@chel.sumet.ru

Аттестат аккредитации № RA.RU.311503 от 30.12.2015
