МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

26 декабря 2016 г.

Москва

О внесении изменений в описание типа на газоанализаторы портативные ПГ ЭРИС-411, ПГ ЭРИС-414

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО«ЭРИС»от 15 ноября2016 г. № ЭР/009684 приказываю:,

• 1. Внести изменения в описание типа на газоанализаторы портативные ПГ ЭРИС-411, ПГ ЭРИС-414, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 59785-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя



  С.С.Голубев

  метрологии.

  СВ! D НИЯ О С! (ЧИФИКАП Dll

  Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителеи: с 17.11.2016 да 17.11.2017

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «26» декабря 2016 г. №1977

Изменения в описание типа на газоанализаторы портативные ПГ ЭРИС-411, ПГ ЭРИС-414

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы портативные ПГ ЭРИС-411, ПГ ЭРИС-414

Газоанализаторы портативные ПГ ЭРИС-411, ПГ ЭРИС-414 (далее -газоанализаторы) предназначены для измерений объемной доли токсичных, горючих, углеводородных газов и кислорода в воздухе рабочей зоны промышленных помещений и открытых пространств промышленных объектов.

Принцип действия газоанализаторов основан на физико-химических методах анализа:

• - электрохимический при измерении объемной доли содержания О2 и СО, H2S, О₃, SO₂, NO₂, HCN, NH₃, NO, РН3, CI₂;

• - оптический и термокаталитический при измерении содержания горючих и углеводородных газов.

Газоанализатор состоит из электронного блока и заменяемых сенсоров, размещенных в корпусе с зажимом типа «крокодил» из нержавеющей стали. Элементы питания размещены в изолированном отсеке корпуса, имеющем собственную крышку и отделенном стенками от остального внутреннего объема.

Газоанализатор одновременно проводит анализ от одного до четырех компонентов газовой смеси, осуществляет непрерывный мониторинг и отображение измеренных данных и показаний состояний газоанализатора на буквенно-цифровом жидкокристаллическом дисплее.

Газоанализатор обеспечивает:

• -  непрерывный забор пробы воздуха при подключении ручного или моторизованного

насоса на расстоянии до 30 м от места забора;

• - автоматическую и принудительную настройку нуля;

• - самодиагностику при включении и во время работы;

• - передачу данных на ПК при помощи кабеля передачи данных. Кабель подключается к компьютеру через USB порт.

Газоанализаторы оснащены цифровой индикацией, световой, звуковой, вибрационной предупреждающей сигнализацией. Пороги сигнализации устанавливаются изготовителем или потребителем.

Газоанализаторы выпускаются 4 исполнений: ПГ ЭРИС-411-1, ПГ ЭРИС-411-2,

ПГ ЭРИС-414-1, ПГ ЭРИС-414-2 - отличающихся конструкцией и количеством сенсоров:

• - ПГ ЭРИС-411 одновременно 1 сенсор;

• - ПГ ЭРИС-414 одновременно от 1 до 4 сенсоров.

Степень защиты оболочки от проникновения пыли и воды IP66 по ГОСТ 14254-96.

Газоанализаторы портативные ПГ ЭРИС-411, ПГ ЭРИС-414 выполнены во взрывозащищенном исполнении с маркировкой взрывозащиты ПГ ЭРИС-411 ОЕх ia ИС Т4 Ga X, ПГ ЭРИС-414 1Ех d ia ПС Т4 Gb X.

Общий вид газоанализаторов с указанием нанесения места пломбирования

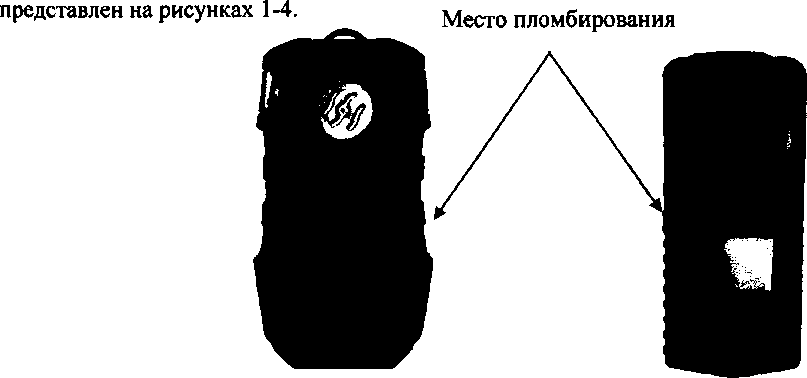

Рисунок 1 - Фото общего вида             Рисунок 2 - Фото общего вида

газоанализатора ПГ ЭРИС-411 -1 с          газоанализатора ПГ ЭРИС-411 -2 с

указанием нанесения места пломбирования указанием нанесения места пломбирования

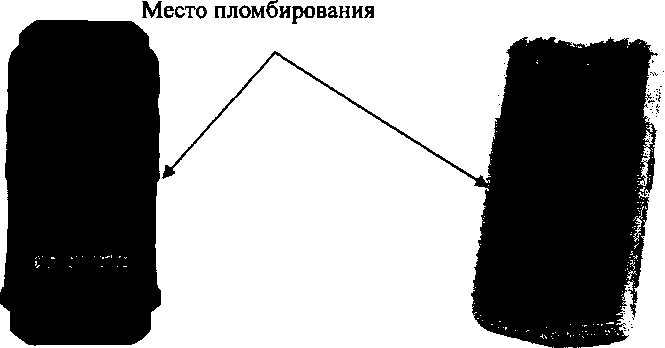

Рисунок 3- Фото общего вида газоанализатора ПГ ЭРИС-414-1 с указанием нанесения места пломбирования

Рисунок 4 - Фото общего вида газоанализатора ПГ ЭРИС-414-2 с указанием нанесения места пломбирования

Идентификационные данные встроенного программного обеспечения газоанализаторов указаны в таблице 1.

Таблица 1- Идентификационные данные программного обеспечения

Защита программного обеспечения системы от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.

Метрологические и технические характеристики газоанализаторов портативных ПГ ЭРИС-411, ПГ ЭРИС-414 приведены в таблицах 2, 3.

Таблица 2 - Метрологические характеристики газоанализаторов

Таблица 3 - Технические характеристики газоанализаторов

Знак утверждения типа

наносится на корпус газоанализатора способом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений Таблица 4 - Комплект газоанализаторов

осуществляется по документу МП 83-221-2016 «ГСИ. Г азоанализаторы портативные ПГ ЭРИС-411, ПГ ЭРИС-414», утвержденному ФГУП «УНИИМ» «07» июня 2016 г.

Основные средства поверки:

• - государственные стандартные образцы - поверочные газовые смеси (ГСО-ПГС) 10530-2014 (СНд - воздух), 10544-2014 (С₂Нб - воздух), 10544-2014 (С₃Н₈ - воздух), 10543-2014 (С₃Нб - воздух), 10544-2014 (С₄Ню - воздух), 10544-2014 (С₅Н₁₂ - воздух), 10543-2014 (C₆Hi4 - воздух), 10544-2014 (С2Н4 - воздух), 10159-2012 (СН₃ОН - воздух), 10544-2014 (Н₂ - воздух), 10545-2014 (HCN - азот), 10530-2014 (СО - азот), 10537-2014 (H₂S - азот), 10547-2014 (SO₂ - азот), 10546-2014 (NH₃ - азот), 10547-2014 (О₂ - азот), 10547-2014 (NO₂ - азот), 10547-2014 (NO-азот);

• - эталон единицы содержания компонентов в газовых средах 1 разряда в диапазоне значений от 110'⁶ до 10%, № 3.2.ВКЭ.0067.2014 (генератор газовых смесей ГГС, регистрационный номер в Федеральном информационном фонде 62151-15);

• - эталон единиц молярной доли и массовой концентрации компонентов в газовых средах 2 разряда в диапазоне значений от 0,07 до 100 мг/м³, № 3.2.ВКЭ.0096.2016 (генератор ГДП 102, регистрационный номер в Федеральном информационном фонде 17431-09);

• - источники микропотоков газов и паров ИМ09-М-А2, пределы допускаемой относительной погрешности ± 5 % (регистрационный номер в Федеральном информационном фонде 15075-09);

• - эталон единицы массовой концентрации озона в воздухе 1 разряда в диапазоне значений от 0 до 500 мкг/м³ (генератор озона ГС-024, регистрационный номер в Федеральном информационном фонде 23505-08),

• - азот газообразный по ГОСТ 9293-74, объемная доля азота 99,999%.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или в паспорт.

приведены в эксплуатационных документах.

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические требования

ТУ 4215-410-56795556-2015 газоанализаторы портативные ПГ ЭРИС-411, ПГ ЭРИС-414. Технические условия

Общество с ограниченной ответственностью «ЭРИС» (ООО «ЭРИС») ИНН 5920017357

617762, Россия, Пермский край, г. Чайковский, ул. Промышленная 8/25. Тел. +7 (34241) 6-55-11, факс + 7 (34241) 6-55-11, e-mail: info@eriskiD.ru.

Федеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии»

620000, г. Екатеринбург, ул. Красноармейская, д. 4

тел. (343) 350-26-18, факс: (343) 350-20-39, e-mail: uniim@uniim.ru

Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа №RA.RU.311373 от 19.10.2015.
