УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» декабря 2023 г. № 2752

Лист № 1 Регистрационный № 54418-13 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики холодной и горячей воды крыльчатые WFK2; WFW2

Счетчики холодной и горячей воды крыльчатые WFK2; WFW2 (далее - счетчики) предназначены для измерений объёма холодной питьевой воды по СанПиН 2.1.4.1074-01 и воды в тепловых сетях по СанПиН 2.1.4.2496-09 систем теплоснабжения протекающей по трубопроводу в жилых домах, других промышленных зданиях при учетных операциях, а также в составе систем автоматизированного сбора, контроля и учета энергоресурсов (АСКУЭР).

Счетчик воды состоит из корпуса с камерой, в которую установлена крыльчатка с магнитом и счетного механизма.

Счетный механизм установлен на корпус и крепится к нему прозрачной защитной крышкой. Индикаторное устройство - 8 разрядов последовательных цифр, девятый разряд стрелочный.

Вращение крыльчатки через магнитную муфту передается на счетный механизм. Счетный механизм, имеющий масштабирующий механический редуктор, обеспечивает перевод числа оборотов крыльчатки в объём измеренной воды.

В счетчиках с удаленным считыванием сигнала на одном из колес редуктора установлен магнит, прохождение которого над герконом обеспечивает его замыкание.

При замыкании контактов геркона в цепи протекает ток, фиксируемый внешним счетчиком импульсов.

Электрическая цепь удаленного считывания сигнала выполнена в двух вариантах: первый - геркон включен в параллельно-последовательный резистивный делитель (цепь Намур), второй - чистые контакты геркона (цепь Геркон).

Для обеспечения работы счетчиков в составе систем беспроводного автоматизированного сбора, контроля и учета энергоресурсов (АСКУЭР) в счетчиках вместо обычной стрелки долей использована стрелка долей в форме полукруга. Для оптического распознавании вращения стрелка долей изготовлена из оптически контрастного пластика, для магнитоиндукционного метода распознавания вращения стрелка долей изготовлена с металлическими вставками.

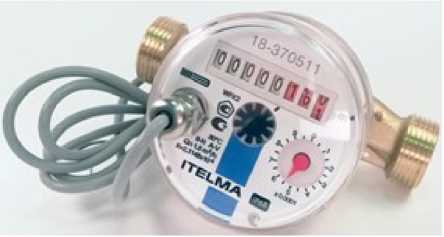

Внешний вид счетчиков представлен на рисунках 1-8.

Места пломбирования счетчиков приведены на рисунке 1.

Внешний вид исполнения счетчиков с защитой корпуса IP68 представлен на рисунке 2.

На счетчики со стрелкой, изготовленной с металлическими вставками, может устанавливаться электронный модуль в крышке-накладке, который обеспечивает распознавание направления вращения стрелки, подсчет числа оборотов за установленный период времени и передачу данных в систему АСКУЭР по проводным каналам: M-Bus, RS485 или по беспроводным каналам связи: радио 868,95 МГц, LoRaWAN, Nb-IOT и т.д. Внешний вид этих счетчиков изображен на рисунке 3.

Счетчики могут выпускаться с изображением на маркировочной пластине товарных знаков САНТЕХСЕТЬ, Danfoss (исполнение для горячей воды имеет обозначение Danfoss WMTW, исполнение для холодной воды имеет обозначение Danfoss WMTK), GIBAX и ДТРД. Внешний вид этих счетчиков изображен на рисунке 4 - 7.

Счетчики могут выпускаться в пластиковом корпусе, габаритные и присоединительные размеры которых полностью идентичны корпусу из латуни. Внешний вид этих счетчиков изображен на рисунке 8.

Счетчики соответствуют техническим требованиям ГОСТ Р 50193.1-92 при воздействии внешних магнитных полей, создаваемых подковообразным магнитом по МИ 2985-2006.

Счетчики выпускаются в следующих модификациях:

степень защиты IP54;

4) WFK20.xxxx.IP68,

WFW20.xxxx.IP68,

WFK23.xxxx.IP68,

WFW23.xxxx.IP68,

WFK24.xxxx.IP68,

WFW24.xxxx.IP68

- счетчики с установленным электронным модулем для дистанционной передачи данный;

- счетчики с подготовкой для оптического или магнитоиндуктивного способа считьвания со стрелки долей, без электронного модуля;

- счетчики с подготовкой для оптического или магнитоиндуктивного способа считьвания со стрелки долей без крьшки и электронного модуля.

Запись обозначения исполнения счетчика образуется на основании условный обозначений:

WFX 2Х.Х ХХХ Х X ХХ. IPXX, ХХХХ

|_ОЕМ товарный знак на шильде при его наличии: Danfoss: WMTK хол. вода, WMTW гор. вода, САНТЕХСЕТЬ: ST, GIBAX: GB, ДТРД: DT.

_____степень защиты IP по ГОСТ 14254-2015,

68 - водозащищенный; 54 - обычное исполнение.

___________ исполнения удаленного считывания:

Проводной интерфейс Намур или Геркон: 01 - 1 имп/литр; 10 - 1 импульс на 10 литров;

RS - RS485; МВ - модуль M-bus;

Беспроводной интерфейс: LW1 - модуль LoraWAN исполнение 1; LW2 - модуль LoraWAN исполнение 2; NB - Модуль NB-IoT;

Комбинированный парный интнрфейс в составе: TW1 - кабельный считыватель; TW2 - считыватель-передатчик.

_______________материал корпуса расходомерной камеры:

P - полимерный, L - латунный.

_________________исполнение стрелки долей под считывание:

1 - короткий для оптики 2 - длинный для оптики;

3 - короткий с магнитом; 4 - высокий с магнитом. ______________________Установочная длина в мм:

080 - 80 мм; 110 - 110 мм; 130 - 130 мм. ________________________Условный диаметр:

D - 15 мм; Е - 20 мм. __________________________модификация:

20 - без удаленного считывания;

• 23 - с удаленным считыванием (Намур);

• 24 - с удаленным считыванием (Геркон);

• 25 - с модулем передачи данных (LoraWAN; NB-IoT);

• 26 - для оптического или магнитоиндуктивного считывания и крышкой для электронного модуля;

• 27 - для оптического или магнитоиндуктивного способа считывания без крышки в комплекте.

________________________________тип счетчика:

WF - счетчик крыльчатый, К - для измерения холодной воды; W - для измерения горячей воды.

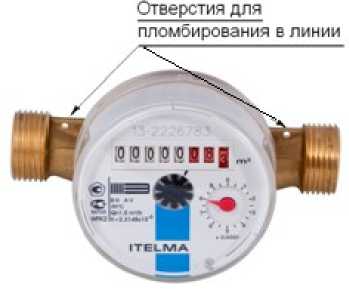

Рисунок 1 - Внешний вид и места пломбирования счетчиков

При попытке доступа счетному механизму защелки крышки разрушаются

попытке

к

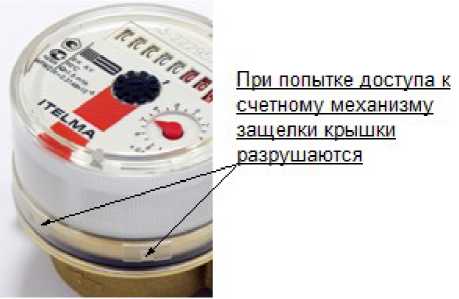

Рисунок 2 - Внешний вид счетчиков с защитой IP68

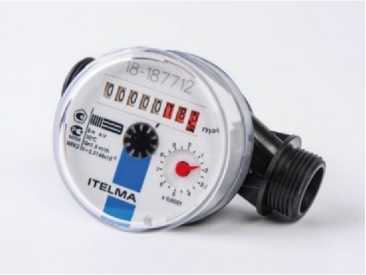

Рисунок 3 - Внешний вид счетчиков с модулем электронного считывания

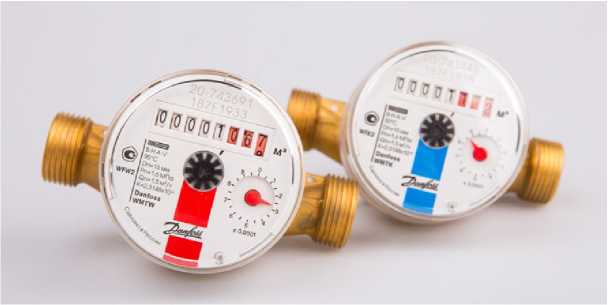

Рисунок 4 - Внешний вид счетчиков с изображением товарного знака Danfoss

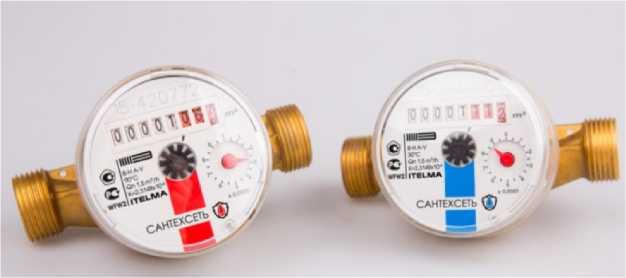

Рисунок 5 - Внешний вид счетчиков с изображением товарного знака САНТЕХСЕТЬ

Рисунок 6 - Внешний вид счетчиков с изображением товарного знака GIBAX

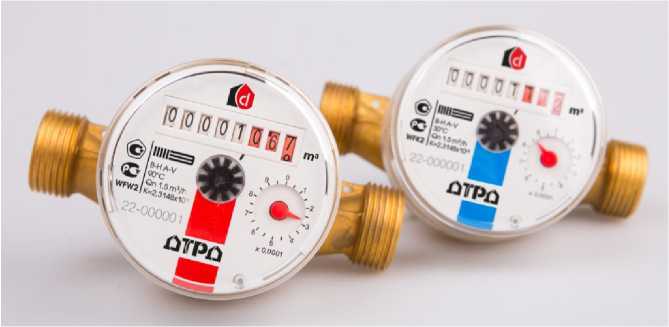

Рисунок 7 - Внешний вид счетчиков с изображением товарного знака ДТРД

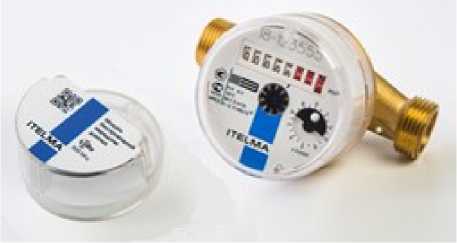

Рисунок 8 - Внешний вид счетчиков в пластиковом корпусе

Программное обеспечение в метрологической части отсутствует.

Таблица 2 - Метрологические характеристики

По метрологическим характеристикам счетчики относятся к классу В при горизонтальной установке, к классу А при вертикальной установке по ГОСТ Р 50193.1-92.

Таблица 3 - Основные технические характеристики

наносится на шкалу счетного механизма методом тампопечати и на эксплуатационную документацию типографским способом.

Таблица 4 - Комплектность средства измерений

приведены в разделе паспорта «4. Устройство и принцип действия».

ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования;

ГОСТ Р 50193.3-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Методы и средства испытаний;

ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия;

МИ 2985-2006 Счетчики холодной и горячей воды. Типовая методика испытаний на воздействие внешних магнитных полей;

ТУ 4213-001-817331698-2013 Счетчики холодной и горячей воды крыльчатые WFK2; WFW2 Технические условия.
