МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

02 февраля 2022 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений об изготовителе (правообладателе) утвержденного типа средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  / >

  Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

  Руководитель

  СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

  А.П.Шалаев

Сертификат: 02A929B5000BAEF7814AB38FF70B046437 Кому выдан: Шалаев Антон Павлович

Действителен: с 27.12.2021 до 27.12.2022

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «02» февраля 2022 г. № 253

Сведения

об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «02» февраля 2022 г. № 253

Лист № 1 Регистрационный № 65449-16 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы мониторинга температуры и относительной влажности Xsense

Системы мониторинга температуры и относительной влажности Xsense (далее по тексту - системы) предназначены для непрерывного измерения температуры и относительной влажности воздуха в помещениях для хранения и перевозки различной продукции, и передачи результатов измерений и данных о местонахождении груза с установленными датчиками, по каналам радиосвязи на удаленный сервер.

Принцип действия системы основан на измерении и преобразовании в цифровой код аналоговых сигналов чувствительных элементов температуры и относительной влажности датчиков HiTag2, дальнейшей передачи его по беспроводному интерфейсу на модуль связи CU2 и далее, по каналам радиосвязи стандарта GSM-900/1800 данные измерений и навигационные координаты местонахождения (ГЛОНАСС/GPS, опционально) передаются на удаленный сервер изготовителя, при подключении к которому пользователь на мониторе персонального компьютера может видеть в онлайн-режиме или за прошедший промежуток времени показания всех подключенных к модулю связи датчиков.

Системы состоят из:

• - датчиков температуры и относительной влажности (датчиков) HiTag2 модификации FM (Facility Monitoring) исполнений: TH0020040, TH0020041, TH0020042 и модификации FREEZE FM (Freeze Facility Monitoring) исполнений: T00020240, T00020241, T00020230;

• - модуля связи CU2 со встроенным модемом сети сотовой подвижной связи стандарта GSM 900/1800 (с внешней антенной), LAN-соединением для подключения к локальной компьютерной сети и ГЛОНАСС/GPS-приемником (с внешними антеннами) и с адаптерами питания;

• - удаленного сервера (www.xsenseccm.com) с установленным специализированным программным обеспечением, доступ на который пользователю обеспечивается паролем.

Датчики представляют собой миниатюрное беспроводное устройство малого радиуса действия (до 200 м), конструктивно выполненные в пластиковом корпусе с внешней антенной и с прикрепленной к ней табличкой со штрих-кодом, на котором указан буквенно-цифровой код (артикул), по которому можно идентифицировать заводские настройки (возможность измерений относительной влажности, диапазон измерений температуры, срок службы, интервал замера данных). Датчики активируются однократно, нажатием кнопки, и функционируют непрерывно на протяжении всего срока службы. Тип датчика указывается в данном артикуле в формате «TH0VVPTLSXXXXXXXXXX». Расшифровка буквенно-цифровых обозначений и возможные значения представлены в таблице 1.

Таблица 1

Модуль связи конструктивно выполнен в виде переносного прямоугольного блока, на лицевой панели которого расположены 8 светодиодов, индицирующих режимы работы изделия.

Электропитание датчика HiTag2 осуществляется от встроенной литиевой батареи CR18505 или CR2450 (в зависимости от артикула) с номинальным напряжением 3 В. Электропитание модуля связи CU2 осуществляется от сети электропитания 220 В или от бортовой сети автомобиля с номинальным напряжением 12 В, а также от аккумуляторной батареи напряжением 12 В.

Программное обеспечение (ПО), установленное на удаленном сервере, позволяет осуществить обработку результатов измерений (нахождение максимального, минимального и среднего значения температуры за заданный период), а также сформировать отчеты за определенный промежуток времени в форме графиков и таблиц по каждой позиции измерения. Измеренные значения параметров могут храниться на сервере в течение 730 суток.

На рисунке 1 представлен общий вид системы мониторинга температуры и относительной влажности Xsense, а также место нанесения знака поверки.

место нанесения знака поверки

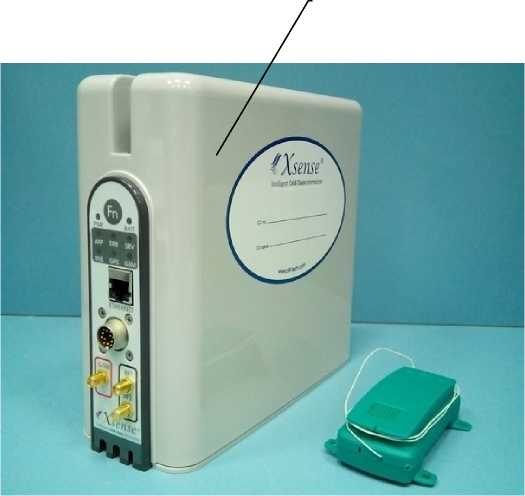

Рисунок 1 - Общий вид системы мониторинга температуры и относительной влажности Xsense

Программное обеспечение системы мониторинга температуры и относительной влажности Xsense предназначено для обеспечения работы всех компонентов системы и состоит из двух частей: встроенного и автономного ПО.

Метрологически значимым является только встроенное ПО. Встроенное ПО находится в микропроцессоре, размещенном внутри модуля связи CU2, и недоступно для внешней модификации. Автономная часть ПО, находящаяся на удаленном защищенным паролем сервере, обеспечивает:

- возможность создания точных и полных копий записей для представления в электронном или бумажном носителе;

- защиту хранящихся в базе данных от корректировок;

- ограничение доступа к данным - доступ разрешен только авторизованным пользователям после введения индивидуальных логина и пароля;

- аудит пользователей с сохранением в базе данных точного времени информирования о нарушении температурного режима путем передачи данных по электронной почте или отправки SMS-сообщения.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Идентификационные данные ПО системы мониторинга температуры и относительной влажности Xsense представлены в таблице 2.

Таблица 2

Примечание:

^(*) - и более поздние версии.

Метрологические и технические характеристики приведены в таблице 3.

Таблица 3

наносится на титульный лист Руководства по эксплуатации на систему типографским способом, а также на корпус модуля связи с помощью наклейки.

Лист № 5 Всего листов 5 Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

* По дополнительному заказу поставляются: монтажные приспособления.

приведены в разделе «Использование изделия» Руководства по эксплуатации на систему.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.547-2009 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений относительной влажности газов.

Техническая документация фирмы XSENSE LTD., Израиль.

Фирма XSENSE LTD., Израиль

Адрес: 33 Dolev Road, Post Box 54, Tefen, Western Galilee, 24959, Израиль Тел.: +86 (755) 28780808

www.xsensesystem.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66 E-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
