ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «20» октября 2022 г. № 2649

Сведения

об утвержденных типах средств измерений, подлежащих изменению в части срока действия утвержденного типа средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» октября 2022 г. № 2649

Регистрационный № 71617-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы для определения карбонатности горных пород «Кадометр»

Приборы для определения карбонатности горных пород «Кадометр» (далее - приборы) предназначены для измерений массовых долей карбоната кальция и доломита в измельченном образце горной породы.

Принцип действия приборов основан на измерении объема и скорости выделившегося углекислого газа в процессе реакции карбонатных минералов с соляной кислотой. По результатам измерения объема и скорости выделения углекислого газа программа прибора рассчитывает массовую долю кальцита, доломита и нерастворимого остатка. Разделение карбонатных минералов на кальцит и доломит основано на разнице скоростей реакции кальцита и доломита с соляной кислотой.

Прибор представляет собой комплекс программно-аппаратных средств, состоящий из дозатора для раствора кислоты, реакционной камеры с мешалкой, камеры с жидкостью, емкости для вытесняемой жидкости, приборных весов, которые устанавливаются на специальную платформу, блока обработки информации, весов (II) высокого класса точности, емкости для кислоты.

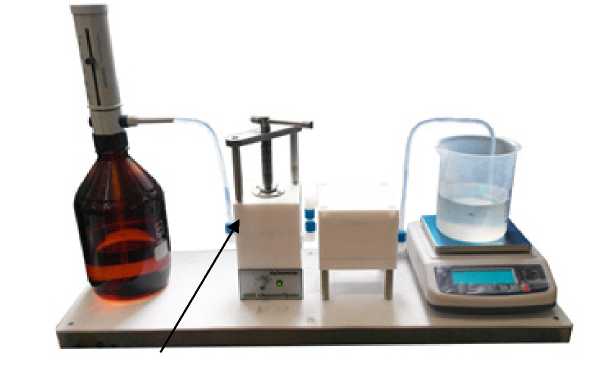

Общий вид приборов, обозначение места нанесения знака поверки представлены на рисунке 1.

Место нанесения знака поверки

Рисунок 1 - Общий вид средства измерений, обозначение места нанесения знака поверки

Пломбирование приборов не предусмотрено.

Программное обеспечение (далее - ПО) позволяет проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения прибора приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Технические условия «Приборы для определения карбонатности горных пород «Кадометр». ТУ-ЛЕАН.032.99103030.2013.

Общество с ограниченной ответственностью «ЭкогеосПром» ИНН: 6950053594

Адрес: 170100, г. Тверь, ул. Индустриальная, 13

Телефон: +7 (4822) 77-13-29; +7 (4822) 47-58-22

Web-сайт: www.ecogeosprom.ru

E-mail: ecogeosprom@yandex.ru

ИНН 6662003205

Адрес: 620000, г. Екатеринбург, улица Красноармейская, д. 4 Телефон: +7 (343) 350-26-18; факс: (343) 350-20-39

Web-сайт: www.uniim.ru

E-mail: uniim@uniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» октября 2022 г. № 2649

Лист № 1 Регистрационный № 69614-17 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы автоматизированные информационно-измерительные «АСКУРДЭ»

Системы автоматизированные информационно-измерительные «АСКУРДЭ» (далее -система), предназначены для:

• - измерений и учета количества теплоты (тепловой энергии), количественных и качественных параметров теплоносителя (горячей воды, пара) в системах теплоснабжения;

• - измерений и учета объёма холодной и горячей воды в системах водоснабжения;

• - измерений и учета количественных и качественных параметров потребления электрической энергии;

• - измерений и учета объемного расхода (объема) и параметров газа;

• - обеспечения автоматизированного сбора, учета, обработки, передачи и регистрации измерительной информации с объектов производства, распределения и потребления параметров энергоресурсов;

• - контроля нештатных ситуаций и оповещения диспетчера системы об их возникновении;

• - хранения и ведения баз данных параметров энергоресурсов;

• - анализа данных приборов учёта в соответствии с законодательными требованиями к качеству коммунальных ресурсов и услуг;

• - обеспечения автоматизированного контроля параметров энергоресурсов на объектах учёта и мониторинга за состоянием оборудования;

• - предоставления измерительной информации в формах коммерческого учёта заинтересованным организациям и в другие существующие автоматизированные системы учёта энергоресурсов;

• - синхронизации внутреннего времени всех компонентов системы согласно приемнику сигналов точного времени;

• - контроля качества энергоресурсов.

Система представляет собой многофункциональную, трехуровневую иерархическую структуру, состоящую из измерительных, связующих, вычислительных и вспомогательных компонентов, которые образуют измерительные каналы (ИК) по видам энергоресурсов. Система в соответствии с классификацией по ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения» определяется как ИС-1.

Первый уровень состоит из измерительных компонентов (средств измерений (СИ), внесенных в Федеральный информационный фонд по обеспечению единства измерений (далее - (ФИФ ОЕИ)), осуществляющих измерение количественных и качественных параметров энергоресурсов (количество теплоты (тепловая энергия); объемного (массового) расхода (объема, массы) и температуры (разности температур) теплоносителя; объема холодной и горячей воды; активную и реактивную электрическую энергию; объемного расхода (объема) газа), непрерывно или дискретно, с требуемым интервалом времени. Перечень измерительных компонентов, которыми может комплектоваться данный уровень, приведен в таблицах 1 - 5.

Таблица 1 - Измерительные компоненты которыми могут комплектоваться ИК количества теплоты (тепловой энергии), количественных и качественных параметров теплоносителя (горячей воды, пара) в системах теплоснабжения

Продолжение таблицы 1

Таблица 2  - Измерительные компоненты, которыми могут комплектоваться ИК

Продолжение таблицы 2

Таблица 3 - Измерительные компоненты которыми могут комплектоваться ИК объема и параметров газа

Таблица 4 - Измерительные компоненты, которыми могут комплектоваться ИК объема холодной и горячей воды

Таблица 5 - Компоненты подсистемы синхронизации времени

На втором уровне системы расположены связующие компоненты, которые состоят из устройств, передающих данные (измерительная информация в цифровом коде) от измерительных компонент, расположенных на первом уровне к вычислительным компонентам, расположенным на третьем уровне по радиоканалам, линиям связи промышленной сети и сетям Ethernet для последующей их архивации и передачи по запросу на сервер и/или АРМ.

Третий уровень системы представляет собой сервер или группу серверов, расположенных в центре обработки данных (ЦОД), АРМ администраторов на базе ПЭВМ со специализированным программным обеспечением. В качестве специализированного программного обеспечения ЦОД и для удаленного доступа к измерительной информации используется программное обеспечение «Автоматизированная система коммерческого учета, регулирования и диспетчеризации энергопотребления «ЭСКО 3Э»» (далее - программное обеспечение системы). Подсистема синхронизации времени реализована на базе приемников сигналов точного времени приведенных в таблице 5.

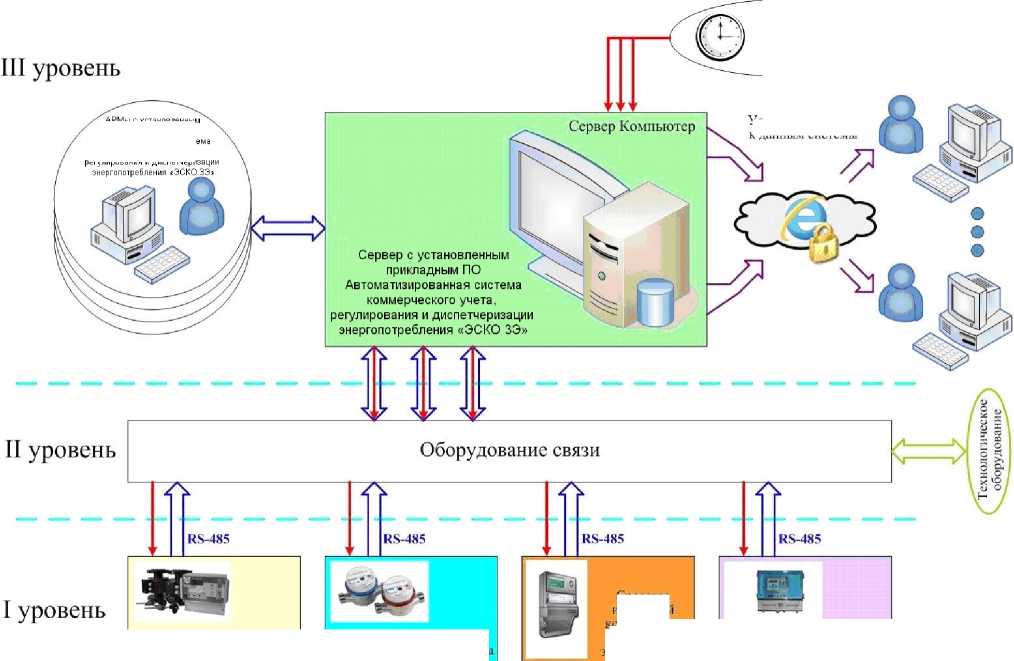

Структурная схема системы приведена на рисунке 1.

Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации, все оборудование, входящее в состав системы, «защищается» (опломбируется) в соответствии с технической документацией на него, все информационноизмерительные каналы, опломбируются в точках, где возможно несанкционированное воздействие на результаты измерений, комплексные компоненты системы пломбированию не подлежат. Защита от несанкционированного доступа к базам данных осуществляется системой условных секретных комбинаций символов (паролей).

Удаленный доступ к данным системы

Подсистема синхронизации времени

Средства измерений объема холодной и горячей воды

Средства измерений тепловой энергии, количества и параметров теплоносителя

Средства измерений объема и параметров газа

Средства измернеий количества и параметров электрической энергии

Рисунок 1 - Структурная схема

Программное обеспечение системы предназначено для накопления, обработки и представления измерительной информации, а также обмена данными по всей иерархической структуре системы. Программное обеспечение системы обеспечивает визуализацию (отображение измерительной информации по каждому ИК) в режиме реального времени. Защита программного обеспечения от непреднамеренных и преднамеренных изменений реализовано с помощью авторизации пользователя, паролей и ведения журнала событий.

Идентификационные данные программного обеспечения приведены в таблице 6.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077 - 2014.

Таблица 6 - Идентификационные данные программного обеспечения системы

Основные метрологические и технические характеристики приведены в таблицах 7 и 8.

Таблица 7 - Метрологические характеристики

Продолжение таблицы 7

Таблица 8 - Основные технические характеристики

наносится на лицевую панель сервера или АРМ и титульные листы эксплуатационной документации типографским методом.

Таблица 9 - Комплектность средства измерений

представлены в эксплуатационном документе

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;

ГОСТ Р 56942-2016 Автоматизированные измерительные системы контроля и учета тепловой энергии. Общие технические условия;

ГОСТ Р 51649-2000 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия;

ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S;

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2;

ГОСТ 31819.23-2005 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии;

ТУ 4012-001-11323367-2016 Системы автоматизированные информационноизмерительные «АСКУРДЭ». Технические условия.

Акционерное общество «Энергосервисная компания 3Э» (АО «ЭСКО 3Э») ИНН 7714221760

Юридический адрес: 121205, г. Москва, Инновационный центр Сколково, ул. Сикорского, д.11, цокольный этаж, помещ. 1, комната 59.

Фактический адрес: 121205, г. Москва, Инновационный центр Сколково, ул. Сикорского, д.11, цокольный этаж, помещ. 1, комната 59.

Тел.: +7 (495) 500-02-17

Web-сайт: www.esco3e.ru

Общество с ограниченной ответственностью «ЭСКО 3Э» (ООО «ЭСКО 3Э») ИНН 7733816402

Юридический адрес: 125362, г. Москва, ул. Водников, д. 2, стр. 4, Б.1, А, К 16 Фактический адрес: 125362, г. Москва, ул. Водников, д. 2, стр. 4, Б.1, А, К 16 Тел.: +7 (495) 500-02-17

Web-сайт: www.esco3e.ru

Акционерное общество «СПБ-3Э-прибор» (АО «СПБ-3Э-прибор») ИНН 7810834053

Юридический адрес: 196084, г. Санкт-Петербург, ул. Смоленская, д. 33, лит. В, пом. 20-2

Фактический адрес: 196084, г. Санкт-Петербург, ул. Смоленская, д. 33, лит. В, пом. 20-2

Тел.: +7 (495) 500-02-17

Web-сайт: www.esco3e.ru

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

ИНН 7733776245

Адрес: 125424, РФ, г. Москва, Волоколамское шоссе, д. 88, стр. 8 Тел.: +7 (495) 491-78-12, +7 (495) 491-86-55 E-mail: sittek@mail.ru, kip-mce@nm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» октября 2022 г. № 2649

Регистрационный № 69348-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дозаторы лабораторные "Аквастеп"

Дозаторы лабораторные "Аквастеп" (далее - дозаторы) предназначены для точного и быстрого дозирования заданных объемов жидкостей при проведении количественного химического анализа, при производстве химических реактивов.

Принцип действия дозаторов заключается в ручном периодическом перезаполнении стеклянного шприца требуемым объемом дозируемой жидкости. При заполнении устройства требуемый (заранее фиксированный) объем дозируемой жидкости из емкости попадает в цилиндр шприца через пластиковую трубку и входной клапан. Затем, при автоматической смене направления перемещения поршня на противоположное, жидкость дозируется из устройства через выходной клапан и сливной носик в приемную емкость.

Дозаторы лабораторные "Аквастеп" с номинальной вместимостью 2,5; 5; 10; 30; 50; 100 и 400 см³ поршневого типа монтируются на емкости различного объема.

Установка и фиксация дозируемого объема осуществляется ползунком, перемещающимся по шкале дозатора. Материалами, контактирующими с дозируемой жидкостью, являются боросиликатное стекло, фторопласт, фторидная пластмасса и поливинилиденфторид.

Дозаторы устойчивы к большинству химических реактивов.

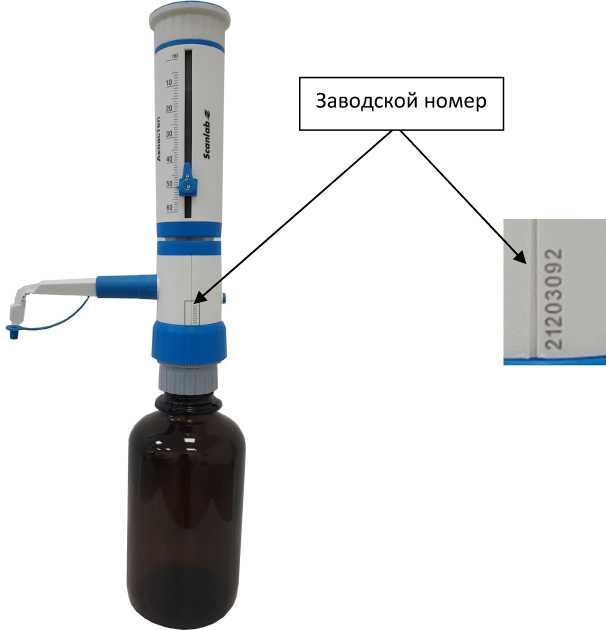

Общий вид дозаторов лабораторных "Аквастеп" и нанесение заводского номера представлены на рисунке 1.

Заводской номер в виде цифрового обозначения наносится на корпус дозатора струйной термопечатью.

Пломбировка дозаторов не предусмотрена.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1. Общий вид дозатора лабораторного "Аквастеп" с указанием заводского номера.

Таблица 1 - Метрологические характеристики

Продолжение таблицы 1

Таблица 2 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом или виде наклейки.

Таблица 3 - Комплектность дозаторов лабораторных "Аквастеп"

приведены в Руководстве по эксплуатации 9443-004-53132530 РЭ, раздел 6.

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ТУ 9443-004-53132530-15 Дозаторы лабораторные "АКВАСТЕП". Технические условия.

Общество с ограниченной ответственностью «СКАНЛАБ» (ООО «СКАНЛАБ»)

ИНН 5034017883

Юридический адрес: 142601, Московская обл., г. Орехово-Зуево, ул. Московская, д. 2

Тел.: +7 496 4150442.

E-mail: skanlab@mail.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495)437-55-77/437-56-66

E-mail: office@vniims.ru, www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

20 октября 2022 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Продлить срок действия утвержденных типов средств измерений, указанных в приложении, на последующие 5 лет с даты окончания предыдущего установленного срока их действия.

• 2. Внести изменения в сведения об утвержденных типах средств измерений в части продления срока действия утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 3. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 4. ФГБУ «ВНИИМС» внести соответствующие изменения

в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности__и.

от 28 августа 2020 г.

• 5. Контроль за испол:
