МИНИСПСРСГВО ПРОМЫШЛЖННОСТИ ИТОРГОЫИ РОССИЙСКОЙ МДКРАЦИИ

ФВДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

Мооква

О внесении изменений в описание типа на систему автоматизированную > информационно-измерительную коммерческого учета электрическо « энергии и мощности ПС 220 кВ «Кизема»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или 'гипа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. №  970,

зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940 (далее — Административный регламент) и в сзязи с обращением ООО «ИЦ ЭАК» от 19 января 2016 г. № 77 п р и к а з ы в а ю:

• 1. Внести изменения в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии и мощности ПС 220 кВ «Кизема», зарегистрированную в Федераль: информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 60319-15, изложив его в новой редакции согласно приложению к настоящему приказу.

  ном

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

3..Контроль за исполнением настоящего приказа оставляю за собой.

Ъ

Приложение         I

к приказу Федерального агентства по техническому регулированию и метрологии от «22» августа 2016 г. №1163

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии и мощности ПС 220 кВ «Кизема»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии и мощности ПС 220 кВ «Кизема» (далее по тексту - АИИС КУЭ) предназначена для измерения активной и реактивной электрической энергии и мощности, потребленной отдельными технологическими объектами ПС 220 кВ «Кизема», сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерения.

АИИС КУЭ решает следующие задачи:

• - автоматические измерения 30-минутных приращений активной и реакти зной электрической энергии и средних на 30-минутных интервалах значений актива ой и реактивной мощности;

  сбор ых о

• - периодический (1 раз в 30 минут) и/или по запросу автоматический привязанных к единому календарному времени результатов измеренных данн приращениях электрической энергии и значениях электрической энергии с нарастающим итогом с дискретностью учета 30 мин и данных состоянии средств измерений;

• - хранение результатов измерений в специализированной базе данных, отвечающей требованию повышенной защищенности от потери информации (резервиров баз данных) и от несанкционированного доступа;

  ание

• - передача результатов измерений в организации-участники оптового рынка электрической энергии;

• - предоставление по запросу доступа к результатам измерений, данным о состоянии объектов и средств измерений со стороны сервера организаций-участников оптового рынка электрической энергии;

• - обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (устан паролей и т.п.);

  ювка

• - диагностика и мониторинг функционирования технических и программных средств АИИС КУЭ;

• - конфигурирование и настройка параметров АИИС КУЭ;

- ведение системы единого времени в АИИС КУЭ (коррекция времени).      i

АИИС КУЭ включает в себя следующие уровни:                          I

• 1- ый уровень - трансформаторы тока (далее - ТТ) по ГОСТ 7746-2001,

трансформаторы напряжения (далее - TH) по ГОСТ 1983-2001 и счётчики активней и реактивной электрической энергии (далее - счетчики) по ГОСТ Р 52323-2005 в режиме измерений активной электрической энергии и по ГОСТ Р 52425-2005 в режиме измерений реактивной электрической энергии, вторичные измерительные цепи и технические средства приема-передачи данных.                                                          i

• 2- ой уровень - измерительно-вычислительный комплекс электроустановки (ИВКЭ),

включающий в себя устройство сбора и передачи данных RTU-327LV01-E2-B06-M02 (далее - УСПД), каналообразующую аппаратуру, устройство синхронизации системного времени (далее - УССВ).                                                                     1

• 3- й уровень - информационно-измерительный комплекс (далее - ИВК), включающий в себя Центр сбора и обработки данных (далее - ЦСОД) ОАО «ФСК ЕЭС», ЦСОД МЭС Северо-Запада, комплекс измерительно-вычислительный АИИС КУЭ ЕНЭС (Метроскоп) (далее - ИВК АИИС КУЭ ЕНЭС (Метроскоп)), а также устройства синхронизации времени в каждом ЦСОД, аппаратуру приема-передачи данных и технические средства организации локальной вычислительной сети (ЛВС), разграничения прав доступа к информации. В ЦСОД ОАО «ФСК ЕЭС» используется программное обеспечение (далее -ПО) «АИИС КУЭ ЕНЭС».

  для

Первичные фазные токи и напряжения преобразуются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным лилиям связи поступают на соответствующие входы электронного счетчика электрической энергии. Счетчик производит измерение действующих (среднеквадратических) значений напряжения (U) и тока (I) и рассчитывает полную мощность S = U-I.

Измерение активной мощности счетчиком выполняется путем перемножения мгновенных значений сигналов напряжения (U) и тока (I) и интегрирования полученных значений мгновенной мощности (Р) по периоду основной частоты сигналов.

Реактивная мощность (Q) рассчитывается в счетчике по алгоритму Q = (S² - Р²)^о>5.

Средние значения активной и реактивной мощностей рассчитываются п /тем интегрирования текущих значений Р и Q на 30-минутных интервалах времени.

Каждые 30 минут УСПД производит сбор данных со счётчиков электрической энергии, осуществляя вычисление приращений активной и реактивной электрической энергии с учетом коэффициентов трансформации ТТ и TH, хранение измерительной информации, ее накопление и передача накопленных данных на верхний уровень системы, а также отображение информации на подключенных к УСПД устройствам.

УСПД раз в 4 часа опрашивается коммуникационным сервером опроса ИВК АИИС КУЭ ЕНЭС (Метроскоп) по основному (канал связи единой цифровой связи электроэнергетики на основе оптоволоконной технологии передачи информации) или резервному (спутниковый VSAT) каналу связи.

По окончании опроса коммуникационный сервер автоматически передает полненные данные в базу данных (далее - БД) сервера ИВК АИИС КУЭ ЕНЭС (Метроскоп). В сервере БД ИВК АИИС КУЭ ЕНЭС (Метроскоп) информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому измеряемому параметру.

Один раз в сутки коммуникационный сервер ИВК АИИС КУЭ ЕНЭС (Метроскоп) автоматически формирует файл отчета с результатами измерений при помощи ПО «АНИС КУЭ ЕНЭС», в формате XML, и автоматически передает его в интегрированную автоматизированную систему управления коммерческим учетом (ИАСУ КУ) ОАО «АТС», ОАО «СО ЕЭС», а также в другие заинтересованные организации-участники оптового рынка электрической энергии.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая охватывает уровень счётчиков, ИВКЭ и ИВК. АИИС КУЭ оснащена устройством синхронизации системного времени, на основе приемника сигналов точного временй от спутников глобальной системы позиционирования (GPS). Устройство синхронизации

системного времени обеспечивает автоматическую коррекцию показании часов УСПД и сервера БД. Коррекция показаний часов УСПД проводится при расхождении часов УСПД и времени приемника более чем на ±1 с, погрешность синхронизации не более 1 с. Часы счётчиков синхронизируются от часов УСПД с периодичностью 1 раз в 30 минут, коррекция часов счётчиков проводится при расхождении часов счётчика и УСПД более чем на ± 2 с.

Журналы событий счётчика электрической энергии и УСПД отражают время (дата, часы, минуты) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент непосредственно предшествующий корректировке.

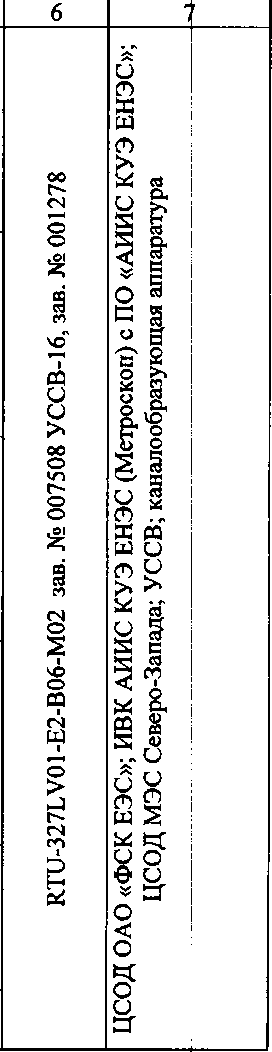

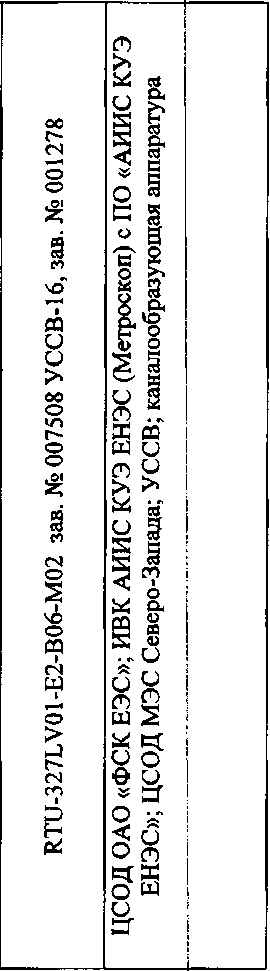

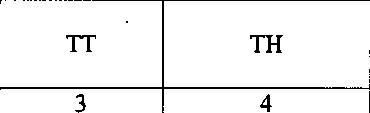

Состав измерительных каналов приведен в таблице 1.

Таблица 1

Примечание:

Допускается замена измерительных трансформаторов, счетчиков электрической энергии на аналогичные, утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 1. Замена оформляется актом. Акт хранится совместно с настоящим описанием типа АИИС КУЭ, как его неотъемлемая часть.

Программное обеспечение                                                   j

Программное обеспечение (ПО) «АИИС КУЭ ЕНЭС» используется при коммерческом учете электрической энергии и обеспечивает обработку, организацию учсгга и хранения результатов измерения, а также их отображения, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электрической энергии.

Идентификационные данные ПО «АИИС КУЭ ЕНЭС» установленного в 4ВК указаны в таблице 2.

Таблица 2.1

Пределы допускаемых относительных погрешностей ИК (измерения активной и реактивной электрической энергии и мощности), %, для рабочих условий эксплуатации АИИС КУЭ приведены в таблице 3.

Таблица 3

>з:

• - снятие крышки зажимов;

• - снятие кожуха счётчика; б) журнал событий УСПД:

• - параметрирования;

- пропадания напряжения;

• - коррекции времени в счётчике и УСПД;

• - пропадание и восстановление связи с опрашиваемыми устройствами;

• - события самодиагностики.

Защищённость применяемых компонентов:

а) механическая защита от несанкционированного доступа и пломбирование:

• - счётчика электрической энергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД;

• - сервера;

б) защита на программном уровне:

• - результатов измерений (при передаче, возможность использования подписи);

• - установка пароля на УСПД;

• - установка пароля на сервер. Возможность коррекции времени в:

• - счётчиках электрической энергии (функция автоматизирована);

• - УСПД (функция автоматизирована);

• - ИВК (функция автоматизирована). Возможность сбора информации:

• - о результатах измерений (функция автоматизирована). Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора 30 мин (функция автоматизирована). Глубина хранения информации:

  двух

• - счетчик электрической энергии - тридцатиминутный профиль нагрузки в направлениях не менее 35 суток; при отключении питания - не менее 10 лет;

  ской

• - УСПД - суточные данные о тридцатиминутных приращениях электрич^ энергии по каждому каналу и электрической энергии, потребленной за месяц, по каждому каналу 35 суток; сохранение информации при отключении питания -10 лет;

  - не

• сервер БД - хранение результатов измерений, состояний средств измерений менее 3,5 лет (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист эксплуатационной документации на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии и мощности ПС 220 кВ «Кизема».

Комплектность средства измерений Знак утверждения типа

Комплект поставки АИИС КУЭ ПС 220 кВ «Кизема» представлен в таблице 4. Таблица 4

Поверка

осуществляется в соответствии с документом МИ 3000-2006 «ГСИ. Системы автоматизированные информационно-измерительные коммерческого учета электрической энергии. Типовая методика поверки». Идентификационные данные программного обеспечения сервера ИВК указаны в Паспорте-формуляре АИИС КУЭ.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Перечень эталонов, применяемых при поверке:

- средства поверки и вспомогательные устройства, в соответствии с методиками поверки, указанными в описаниях типа на измерительные компоненты АИИС КУЭ, а также приведенные в таблице 2 МИ 3000-2006.

использованием системы автоматизированной информационно-измерительной коммерческого учета электрической энергии и мощности ПС 220 кВ «Кизема». Свидетельство об аттестации № 01.00292.432.00348-2014 от 09.09.2014 г.

Нормативные и технические документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электрической энергии и мощности ПС 220 кВ «Кнзема»

• 1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

• 2. ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

• 3. МИ 3000-2006 «ГСИ. Системы автоматизированные информационно-измеритель

  ные коммерческого учета электрической энергии. Типовая методика поверки».

Изготовитель

Открытое акционерное общество «Федеральная сетевая компания Единой энергетической системы» (ОАО «ФСК ЕЭС»)

ИНН 4716016979

Юридический адрес: 117630, г. Москва, ул. Академика Челомея, 5А

Тел.: +7 (495) 710-93-33

Факс:+7 (495) 710-96-55

Заявитель

Общество с ограниченной ответственностью «ЗЭТО СМП Северо-запад» Юридический адрес: 197373,, г. Санкт-Петербург, ул. Шаврова, д. 13, к. 1, пом. Тел.: (812) 431-29-30

Испытательный центр

ГЦИ СИ ФБУ «Тест-С.-Петербург»

Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1.

Тел.: (812) 244-62-28,244-12-75, факс: (812) 244-10-04.

E-mail: letter@rustest.spb.ru.

ний средств измерений в целях утверждения типа № 30022-10 от 15.08.2011 г.

В части внесенных изменений:

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)

Адрес: 117418 г. Москва, Нахимовский проспект, 31

Тел.: +7 (495) 544-00-00 измерений в целях утверждения типа № RA.RU.310639 от 16.04.2015 г.
