МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

10 октября 2023 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Продлить срок действия утвержденных типов средств измерений, указанных в приложении, на последующие 5 лет с даты окончания предыдущего установленного срока их действия.

• 2. Внести изменения в сведения об утвержденных типах средств измерений в части продления срока действия утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 3. Утвердить измененные описания типов средств  измерений,

прилагаемые к настоящему приказу.

• 4. ФГБУ «ВНИИМС» внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906, и настоящим приказом.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

/--------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 646070CB8580659469A85BF6D1B138C0 Кому выдан: Лазаренко Евгений Русланович Действителен: с 20.12.2022 до 14.03.2024

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

ОТ « _0 »   октября____2023 Г. № 2128

Сведения

об утвержденных типах средств измерений, подлежащих изменению в части срока действия утвержденного типа средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» октября 2023 г. № 2128

Лист № 1 Регистрационный № 53879-13                                           Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы наземных и летных проверок (КНЛП) КНТА.466539.014

Комплексы наземных и летных проверок (КНЛП) КНТА.466539.014 (далее - КНЛП) предназначены для определения собственных геодезических координат пунктов размещения аппаратуры, координат локальных контрольно-корректирующих станций (ЛККС) и количественной оценки параметров сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS/Galileo, и их космических (SBAS) и наземных (GBAS) функциональных дополнений, а также для проверки наземных средств радиотехнического обеспечения полетов (РТОП), светосигнального оборудования аэродромов (ССО) и характеристик зональной навигации, выполненных на основе определения координат КНЛП.

Описание средства измерений

КНЛП является программно-аппаратным комплексом для количественной оценки параметров сигналов, формируемых и передаваемых ЛККС и SBAS, которые используются в качестве основного средства навигации на трассе полетов, в районе аэродромов, в т.ч. для обеспечения захода на посадку, в период их испытаний и эксплуатации.

КНЛП обеспечивает прием и обработку с частотой не менее 2 Гц навигационных сигналов спутников ГНСС: ГЛОНАСС в частотных диапазонах (1602,56 - 1615,50) МГц (L1), (1246,00 - 1256,50) МГц (L2) и 1202,025 МГц (L3); GPS NAVSTAR на частотах 1575,42 МГц (L1), 1227,60 МГц (L2) и 1176,45 МГц (L5); опционально - Galileo в частотных диапазонах 1559 -1592 МГц (E1) и (1164 - 1215) МГц (Е5). Также КНЛП обеспечивает прием и обработку сигналов корректирующей информации ЛККС и/или функциональных дополнений SBAS (WAAS, EGNOS, MSAS, SDCM). Используется автономно либо в составе автоматизированной системы летного контроля (АСЛК), самолета/вертолета - лаборатории, или специально выделенного воздушного судна.

КНЛП по результатам измерений осуществляет количественную оценку следующих параметров навигации воздушного судна: абсолютной погрешности определения местоположения в дифференциальном режиме ГНСС; напряженности радиополя, создаваемого ЛККС и/или функциональными дополнениями SBAS; соответствия принятых и измеренных аппаратурой приема дифференциальных данных (АПДД) и назначенных ЛКСС и/или функциональными дополнениями параметров; величин отклонения от линии заданного пути (ЛЗП) воздушного судна. При обработке полученной измерительной информации определяется наличие (или отсутствие) помех в диапазоне частот спутниковых навигационных сигналов.

По данным измерений КНЛП вычисляет координаты местоположения в автономном и/или дифференциальном режимах, сравнивает расчетные координаты с установленными координатами фазового центра антенны в системах координат ПЗ 90.02 или WGS- 84 и вычисляет величины отклонений. Если отклонения не превышают установленных допусков к точности навигации воздушного судна на различных этапах его полета (типовые операции полета - полет по трассе, маневрирования в зоне аэродрома, заход на посадку и т.д.), комплекс формирует и отображает на экране дисплея информацию с признаком допустимости конкретной операции; если отклонения превышают установленный допуск, то передается информация с признаком недопустимости операции. КНЛП определяет величины расхождения измеренных в дифференциальном режиме и опорных геодезических координат как в реальном времени, так и в режиме пост-обработки.

Аппаратура КНЛП, кроме антенно-фидерных устройств (АФУ), выполнена в едином конструктивном модуле, заключенном в защитный пластиковый контейнер. Модуль включает следующие блоки: навигационный блок спутниковых приемников (БСП); блок вычислительнокоммутационных устройств (БВКУ) с операционной системой жесткого реального времени, включая дисплей с сенсорным экраном; блок преобразователей АЦП/ЦАП; блок АПДД -калиброванный приемник VDB. Внешними устройствами в составе КНЛП являются АФУ: геодезическая приемная антенна, обеспечивающая работу БСП; антенна УКВ-диапазона, обеспечивающая работу АПДД; антенные кабели.

На рабочей панели КНЛП имеются клавиши включения и выключения, сенсорный экран дисплея и разъемы для подключения антенн, внешнего компьютера и локальной вычислительной сети. Кроме того, на панели имеются дополнительные сервисные разъемы для ввода и вывода аналоговых и цифровых сигналов стандарта ARINC 429 по ГОСТ 18977-79. Управление работой КНЛП производится с помощью сенсорной панели встроенного компьютера БВКУ.

КНЛП принимает корректирующую информацию функциональных дополнений в формате, соответствующем SARP's на GNSS ИКАО (Приложение 10, том I). Также КНЛП предоставляет пользователю интерфейс MIL-STD-1553B (опционально).

Общий вид КНЛП, место пломбировки от несанкционированного доступа, место нанесения знака утверждения типа, место нанесения заводского номера и знака поверки приведены на рисунке 1.

Антенна

У KB-диапазона

Геодезическая

антенна

Место нанесения знака утверждения типа, заводского номера

Место пломбирования

Место нанесения

знака поверки

Модуль КНЛП

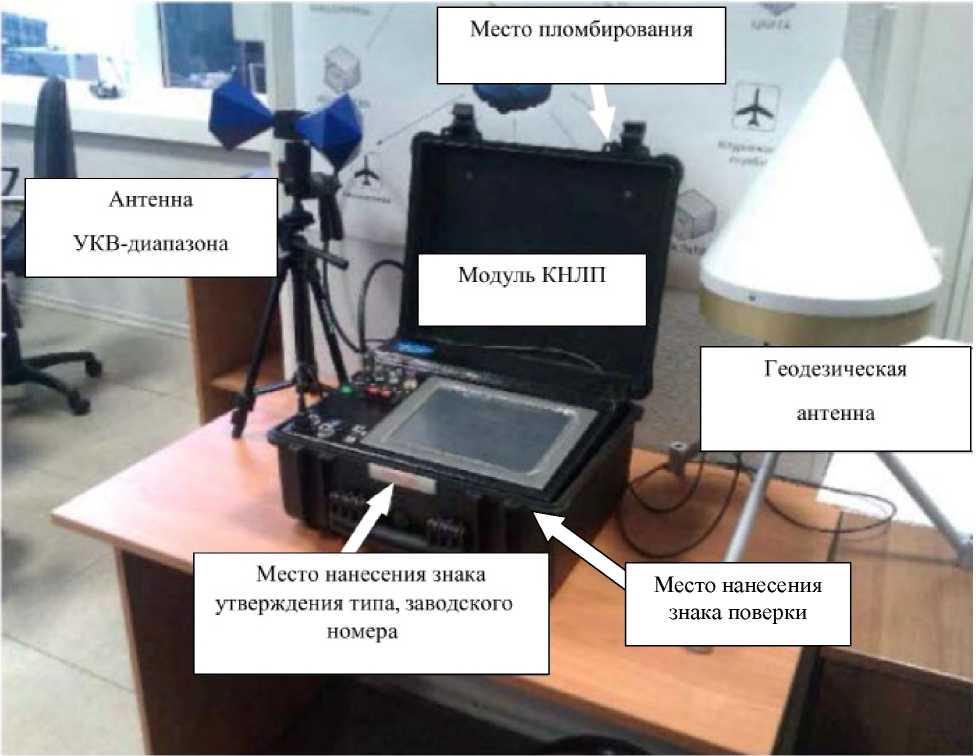

Рисунок 1 - Общий вид КНЛП, место пломбировки от несанкционированного доступа, место нанесения знака утверждения типа, место нанесения заводского номера и знака поверки

Заводской номер наносится типографским способом на прямоугольную фирменную планку, размещаемую на фронтальной панели корпуса КНЛП. Формат нанесения заводского номера буквенно-числовой. Знак поверки в виде наклейки с изображением знака поверки наносится на лицевой панели прибора.

В КНЛП используются два отдельных вычислителя, для каждого из которых имеется свое встроенное прикладное программное обеспечение (ПО). Основной вычислитель, построенный на основе стандарта PC/104, предназначен для выполнения процессов реального времени и обработки измерений. Для основного вычислителя предназначено встроенное прикладное ПО «FLYER». Дополнительный вычислитель в составе БВКУ моноблока предназначен для пользовательского ввода/вывода и генерации отчетов. Для дополнительного вычислителя предназначено встроенное прикладное ПО «FLYER GUI». Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения обработки измерений реального времени КНЛП

Таблица 2 - Идентификационные данные программного обеспечения пользовательского ввода/вывода КНЛП

Метрологические и технические характеристики средства измерений

Таблица 3 - Метрологические характеристики

Продолжение таблицы 3

Таблица 4 - Основные технические характеристики

наносится на руководство по эксплуатации типографским способом и на фронтальную панель корпуса КНЛП в виде наклейки.

Лист № 6

Всего листов 7 Комплектность средства измерений

Таблица 5 - Комплектность КНЛП

приведены в разделе 3 «Работа» документа КНТА.466539.014 РЭ «Комплекс наземных и летных проверок (КНЛП). Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия; Стандарты ИКАО на ГНСС, Приложение 10, том I «Авиационная электросвязь»; КНТА.466539.014 ТУ «Комплекс наземных и летных проверок (КНЛП) КНТА.466539.014. Технические условия».

Общество с ограниченной ответственностью «НППФ Спектр» (ООО «НППФ Спектр») ИНН 7734193373

Адреса мест осуществления деятельности:

123154, г. Москва, ул. Маршала Тухачевского, д. 32, к. 2;

123154, г. Москва, ул. Народного Ополчения, д. 34 Телефон/факс: +7 (499) 199-00-55

Е-mail: avia@nppf-spectr.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Тел./факс (495) 526-63-00

E-mail: office@vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» октября 2023 г. № 2128

Регистрационный № 55806-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики силы НТ 048

Датчики силы НТ 048 (далее - датчики) предназначены для измерения силы сжатия.

Основным узлом датчика является чувствительный элемент (ЧЭ), состоящий из элемента упругого, выполненного в виде полого цилиндра, на рабочей поверхности которого крепятся тензорезисторы и блок электроники (БЭ). От механических повреждений ЧЭ защищен кожухом, который крепится к ЧЭ при помощи сварки. Для крепления на объекте датчик имеет в основании выступ с наружной резьбой М64х3-6Н.

Тензорезисторы смонтированы в два моста Уинстона с двумя тензорезисторами на плечо сопротивления. При воздействии на датчик измеряемой силы деформируется рабочая часть ЧЭ. Деформация упругой части воспринимается тензорезисторами и преобразуется в изменение сопротивлений тензорезисторов, что приводит к изменению выходного сигнала мостовой схемы. БЭ передает на выход датчика: аналоговый сигнал и преобразованный в цифровую форму выходной сигнал.

Датчик имеет элементы балансировки мостовой схемы и температурной компенсации работы тензомоста.

Для подачи питания и съема выходного сигнала используется разъем вилка РС3-19-1-3-В ГЕО.364.215 ТУ

Общий вид датчика НТ 048 с указанием мест нанесения заводского номера, маркировки приведен на рисунке 1, габаритные и установочные размеры - на рисунке 2. Маркировка датчика и заводской номер в формате № (числовой) наносится на корпус датчика методом лазерной гравировки.

От несанкционированного доступа датчик опломбирован способом 1 по ОСТ 92-8918-77.

Нанесение знака поверки на датчик не предусмотрено.

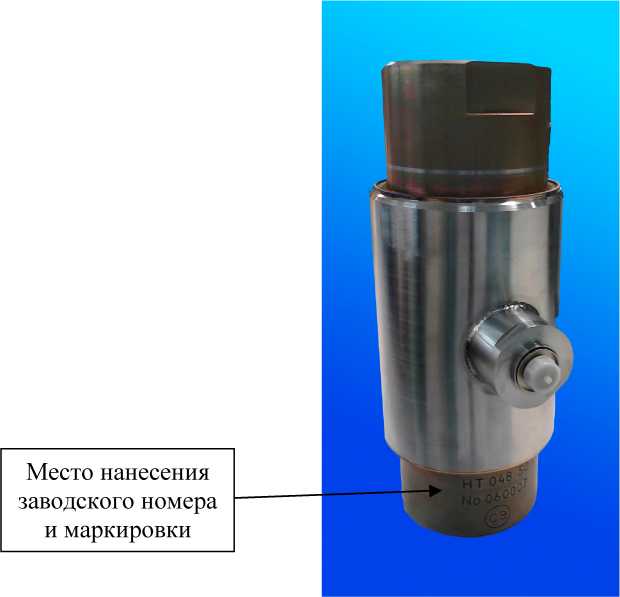

Рисунок 1 - Общий вид датчика НТ 048 с указанием мест нанесения заводского номера и маркировки

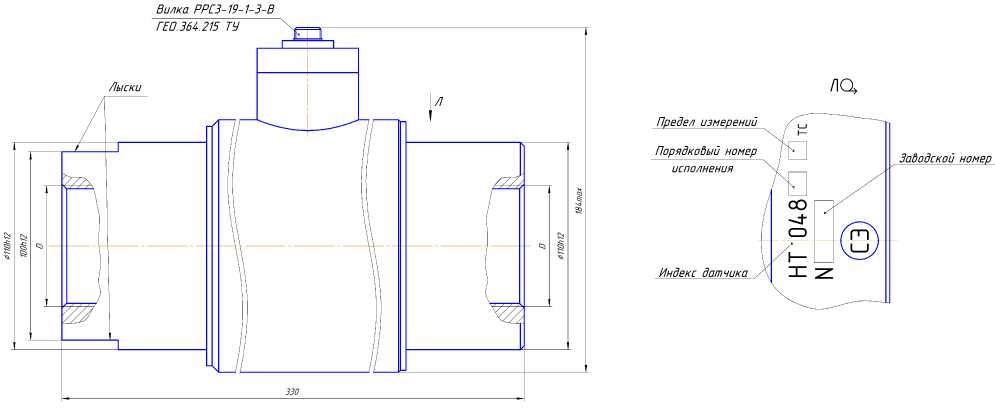

Рисунок 2 - Габаритно-установочные размеры датчика НТ 048

Лист № 3

Всего листов 3 Метрологические и технические характеристики

Таблица 1

наносится типографским способом на титульные листы эксплуатационной документации, нанесение знака утверждения типа на датчик не предусмотрено.

Таблица 2

Сведения о методиках (методах) измерений приведены в разделе «Проверка технического состояния, измерение параметров» руководства по эксплуатации СДАИ.404179.034 РЭ.

Нормативные документы, устанавливающие требования к средству измерений Датчики силы НТ 048. Технические условия СДАИ.404179.034ТУ.

Акционерное общество «Научно-исследовательский институт физических измерений» (АО «НИИФИ»)

ИНН: 5836636246

Адрес: 440026, г. Пенза, ул. Володарского, д. 8/10

Телефон: (8412) 56-55-63

Факс: (8412) 55-14-99

E-mail: info@niifi.ru

Государственный центр испытаний средств измерений Открытое акционерное общество «Научно-исследовательский институт физических измерений» (ГЦИ СИ ОАО «НИИФИ»)

Адрес: 440026, г. Пенза, ул. Володарского, д. 8/10 Телефон: (8412) 56-26-93

Факс: (8412) 55-14-99 Уникальный номер записи в реестре аккредитованных лиц № 30146-2014.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» октября 2023 г. № 2128

Лист № 1 Регистрационный № 73207-18 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Силоизмерительные устройства Д-50В

Силоизмерительные устройства Д-50В (далее по тексту Д-50В) предназначены для измерений силы на несущие стрелы агрегата стартовой системы.

Принцип действия Д-50В основан на тензометрическом способе преобразования механических нагрузок от электродомкратов стартовой системы, действующих на установленные в опоры датчики силы, в электрические сигналы.

Д-50В состоит из:

- 4-х преобразователей силоизмерительных (ПС);

- аппаратуры обработки и отображения информации (АОИ-1);

- аппаратуры обработки, отображения и регистрации информации (АОИ-УЗС), в качестве которой используется ПЭВМ в промышленном исполнении;

- аппаратуры электропитания (АЭП);

- комплекта кабелей.

АОИ-1 располагается в основании стартовой системы и выполняет следующие функции:

- выдает на четырехразрядный цифровой индикатор (для каждого ПС) информацию о текущем значении нагрузки на несущие стрелы стартовой системы, равной величине нагрузки на ПС, умноженной на коэффициент К = 3,69;

- выдает на четырехразрядный индикатор информацию о величине максимальной разницы в нагрузках между отдельными стрелами (отдельными ПС);

- производит балансировку каналов, в том числе компенсацию тарной нагрузки перед каждым циклом штатной работы;

- производит передачу информации о нагрузках на несущие стрелы в блок АОИ-УЗС.

АЭП предназначена для обеспечения АОИ-1 стабилизированным напряжением 27 В.

Преобразователи силоизмерительные воспринимают действующую на них силу и преобразуют ее в электрический сигнал, который усиливается, оцифровывается аналого-цифровым преобразователем и передается по интерфейсу RS 485 в блок АОИ-1. Блок АОИ-1 поочередно опрашивает четыре ПС, определяет номера каналов с минимальным и максимальным кодами, а также вычисляет разницу между показаниями каналов с максимальным и минимальным значением силы. Это значение отображается на индикаторе РАЗНОСТЬ, номера каналов с минимальным и максимальным значением силы отображаются на индикаторе MAX и MIN. Данные о нагрузке

ПС отображаются на индикаторах КАНАЛЫ.

АОИ-1 и АЭП соединяются переходным кабелем. Питание АЭП осуществляется от сети ~220В.

Блок АОИ-1 передает данные, отображаемые на индикаторах в блок АОИ-УЗС, в качестве которого используется промышленный ноутбук «Урал-12» с установленным на нем специальным программным обеспечением, предназначенным для отображения на экране монитора информации о текущих нагрузках на преобразователи силы и регистрацию её на жестком диске.

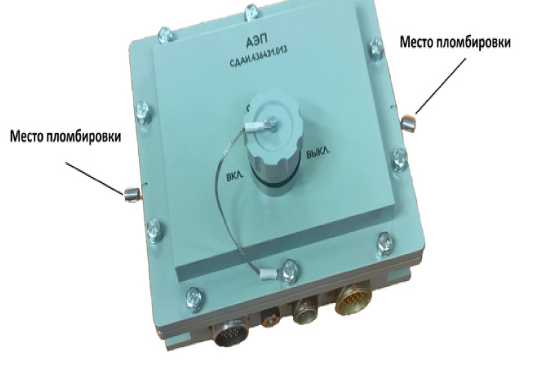

Общий вид составных частей Д-50В с указанием мест нанесения заводского номера, маркировки и пломбировки приведен на рисунке 1. Маркировка Д-50В и заводской номер в формате № (числовой) наносится на корпус преобразователя силоизмерительного методом лазерной гравировки. От несанкционированного доступа АЭП опломбирован способом 1 по ОСТ 92-8918-77.

Нанесение знака поверки на Д-50В не предусмотрено.

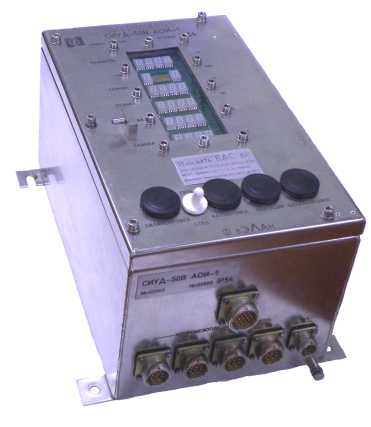

а) Блок АОИ-1

Место нанесения заводского номера и маркировки

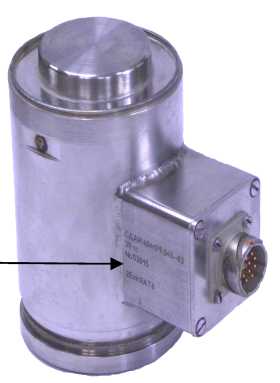

б) Преобразователь силоизмерительный

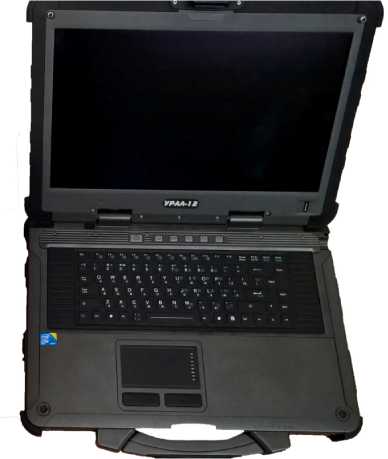

г) АОИ-УЗС

Рисунок 1 - Общий вид составных частей Д-50В (комплект кабелей не показан)

Таблица 1

наносится офсетным способом на титульные листы эксплуатационной документации, нанесение знака утверждения типа на Д-50В не предусмотрено.

Таблица 2

приведены в разделе «Проверка технического состояния, измерение параметров» руководства по эксплуатации СДАИ.404179.041-01 РЭ.

Нормативные документы, устанавливающие требования к средству измерений ГОСТ Р 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений силы»;

Силоизмерительное устройство Д50-В. Технические условия СДАИ.404179.041-01 ТУ.

Акционерное общество «Научно-исследовательский институт физических измерений» (АО «НИИФИ»)

ИНН 5836636246

Адрес: 440026, г. Пенза, ул. Володарского, д. 8/10

Телефон: (8412) 56-55-63

Факс: (8412) 55-14-99

Е-mail: info@niifi.ru

Акционерное общество «Научно-исследовательский институт физических измерений» (АО «НИИФИ»)

Адрес: 440026, г. Пенза, ул. Володарского, д. 8/10 Телефон: (8412) 56-26-93

Факс: (8412) 55-14-99 Уникальный номер записи в реестре аккредитованных лиц № 30146-2014.
