ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы кислорода и углекислого газа CheckPoint 3 и CheckPoint 3 Premium

Газоанализаторы кислорода и углекислого газа CheckPoint 3 и CheckPoint 3 Premium предназначены для измерений содержания кислорода (О2) и углекислого газа (СО2) при контроле состава газа в упаковках с модифицированной газовой средой.

Принцип действия газоанализаторов кислорода и углекислого газа CheckPoint 3 и CheckPoint 3 Premium (далее - газоанализаторы) основан на непрерывном преобразовании электрического сигнала, поступающего с газочувствительных измерительных преобразователей (сенсоров), с последующей обработкой встроенным микропроцессором и выводом результатов измерений на дисплей газоанализатора.

Конструктивно газоанализаторы представляют собой переносные полуавтоматические приборы, выполненные в корпусе из металла и пластика.

В качестве измерительных преобразователей используются керамический полупроводниковый или электрохимический сенсоры кислорода и оптический инфракрасный (ИК) сенсор углекислого газа.

Способ подачи контролируемой среды на сенсоры - принудительный с помощью встроенного насоса.

На передней панели газоанализаторов расположен сенсорный дисплей. Подача пробы газа осуществляется с помощью иглы и гибкой трубки со специальной насадкой через отверстие на верхней панели прибора.

К данному типу газоанализаторов относятся газоанализаторы следующих вариантов исполнений:

• - CheckPoint 3 О2,

• - CheckPoint 3 О2/СО2,

• - CheckPoint 3 Premium О2,

• - CheckPoint 3 Premium О2/СО2.

Исполнения отличаются отсутствием или наличием сенсора углекислого газа. Газоанализатор CheckPoint 3 Premium оснащён встроенным wi-fi модулем.

Для вариантов исполнений с электрохимическим сенсором кислорода на маркировочной табличке, наклеенной на корпус газоанализатора, обозначение соответствующего варианта дополняется информацией (ЕС).

Нанесение знака поверки на газоанализаторы не предусмотрено.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на маркировочной табличке в виде цифрового обозначения.

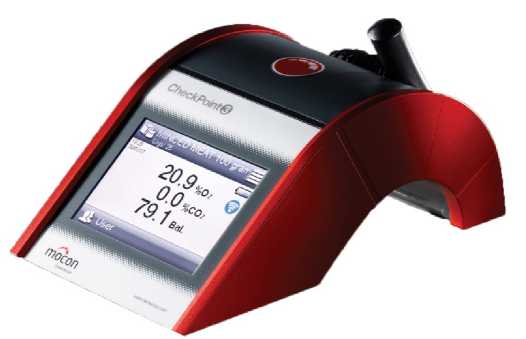

Рисунок 1 - Общий вид средства измерений

Пломбирование газоанализаторов кислорода и углекислого газа Checkpoint 3 и Checkpoint 3 Premium не предусмотрено.

Газоанализаторы имеют встроенное программное обеспечение. Оно осуществляет функции приёма в обработку измерительной информации от первичных измерительных преобразователей, отображения результатов измерений на дисплее, хранения и передачи данных (только газоанализатор Checkpoint 3 premium). ПО устанавливается на предприятии-изготовителе в процессе производства, доступ пользователя к нему отсутствует. Контрольная сумма исполняемого кода доступна только производителю.

Обработка метрологических данных происходит на основе жёстко определённого алгоритма без возможности изменения. Конструкция газоанализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Таблица 1 - Идентификационные данные программного обеспечения

Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом и на корпус газоанализатора в виде наклейки

Таблица 4 - Комплектность средства измерений

приведены в разделе 2 «Эксплуатация и обслуживание» руководства по эксплуатации «Г азоанализаторы кислорода и углекислого газа Checkpoint 3 и Checkpoint 3 Premium»

Приказ Росстандарта от 31 декабря 2020 г. № 2315 Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

Техническая документация изготовителя MOCON Europe A/S

MOCON Europe A/S, Дания

Адрес: Ronnedevej 18, DK-4100 Ringsted, Denmark

Телефон: +45 57 66 00 88, +45 57 66 00 99

E-mail: info@dansensor.com

Web-сайт: dansensor.com

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» Адрес: 117418, г. Москва, Нахимовский проспект, 31

Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-cайт: www.rostest.ru

Уникальный номер записи об аккредитации RA.RU.310639 в Реестре аккредитованных лиц

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» ноября 2021 г. №2677

Лист № 1 Регистрационный № 77526-20 Всего листов 13

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Устройства МСТ20

Устройства MCT20 (далее по тексту - устройство) предназначены для измерения (вычисления) параметров (средних значений объемного (массового) расхода, температуры и давления) и потребленного (отпущенного) количества теплоносителя, горячей и холодной воды, тепловой энергии в системах тепло- и водоснабжения, а также регистрации, хранения и передачи на верхний уровень автоматизации значений этих параметров.

Принцип действия устройства основан на преобразовании выходных электрических сигналов первичных измерительных преобразователей расхода, температуры и давления, осуществляющих измерение параметров и количества горячей и холодной воды и теплоносителя в трубопроводах с последующим определением на их основе тепловой энергии (мощности) в соответствии с установленными алгоритмами по МИ 2412-97.

Устройство является проектно-компонуемым изделием. Состав и количество измерительных каналов определяется при проектировании объекта контроля.

Устройство состоит из следующих функциональных составных частей:

• - электронный блок;

• - ультразвуковые преобразователи расхода (УПР) (до 6-ти каналов измерения);

• - термопреобразователи сопротивления (до 8-ми каналов измерения);

• -  датчики давления (до 6-ти каналов измерения);

• -  кабели высокочастотные для подсоединения пьезоэлектрических преобразователей, входящих в состав УПР, к электронному блоку.

Электронный блок (далее - ЭБ) формирует импульсы, поступающие на пьезоэлектрические преобразователи (ПЭП), регистрирует сигналы, поступающие с ПЭП, термопреобразователей сопротивления и преобразователей давления, архивирует и передает данные в автоматизированную систему.

ЭБ содержит:

• - управляющий 32-разрядный микроконтроллер с внутренней памятью программ и данных;

• -  блок расходомеров на 6 каналов;

• -  блок измерений температуры на 8 каналов;

• - энергонезависимую память для хранения архивов;

• -  преобразователи питания;

• -  аккумулятор на 6 В;

• - одну или две SIM-карты для организации каналов связи GSM;

• - интерфейс GSM для подключения антенны связи с диспетчерским пунктом;

• - два порта RS-232/485 для подключения внешних устройств;

• - сервисный порт USB 2.0 type B для подключения ПК;

• - светодиодные индикаторы режимов работы и индикации питания;

• -  батарейку.

При отключении от электросети питание электронного блока осуществляется от автономного встроенного источника электропитания, обеспечивающего работоспособность устройства в течение не менее 2 ч.

Обмен данными между устройством и персональным компьютером (ПК) осуществляется через сервисный порт USB, расположенный на лицевой панели ЭБ.

Связь устройства с системой верхнего уровня (СВУ) осуществляется с помощь GSM-модема. Обмен данными с СВУ выполняется через файлы на ftp-сервере.

Ультразвуковой преобразователь расхода (далее - УПР) состоит из измерительного участка и двух ПЭП. Принцип действия основан на методе измерения расхода воды при помощи ультразвукового зондирования, при котором ультразвуковые колебания, возбуждаемые электроакустическими преобразователями, распространяются в измеряемой среде по и против направления потока.

Измерительный участок представляет собой отрезок трубы, к торцам которой приварены два фланца по ГОСТ 33259-2015, с расположенными в центре под углом держателями для установки ПЭП.

В качестве преобразователей для измерения температуры воды используются платиновые термопреобразователи сопротивления (далее - ТС).

Типы ТС для измерения температуры воды в трубопроводах, которые могут входить в состав устройства, указаны в таблице 1. Конкретный тип ТС указывается при заказе устройства.

аблица 1 - Типы используемых термопреобразователей сопротивления

Для измерения температуры наружного воздуха используются термопреобразователи сопротивления НСХ 100М по ГОСТ 6651 класса допуска В. Измерение температуры производится ТС, подключённым к устройству по четырехпроводной схеме.

В составе устройства МСТ20 используются преобразователи давления, измеряющие избыточное давление, отвечающие заданным требованиям точности измерения и условиям применения, преобразующие измеренное значение давления в цифровой сигнал на базе интерфейса RS-485 по протоколу обмена Modbus RTU.

Типы преобразователей давления для измерения давления в трубопроводах, которые могут входить в состав устройства, указаны в таблице 2. Конкретный тип преобразователя давления указывается при заказе устройства.

Таблица 2 - Типы используемых преобразователей давления

Глубина архива измерительной информации:

• - 6-минутного - 3 суток;

• - часового - 60 суток;

• - суточного - 2 года;

• - месячного - 12 лет.

• - количество записей диагностической информации - 4096.

Общий вид и тип средств измерений, входящих в состав устройства MCT20, представлены на рисунках 1 - 3. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 4.

ТСП Метран-206

ТСМ Метран-203, -204

ТС-1088

ТС-1288

ТС-1388

ТС-0295

TC-1187Exd

КТСП-1288

ТСПТ                      ТСМТ

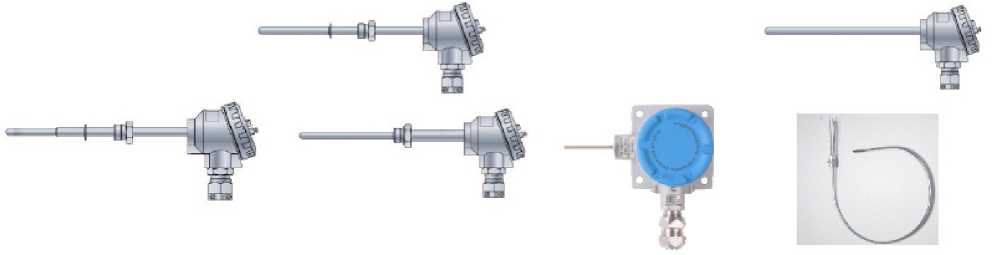

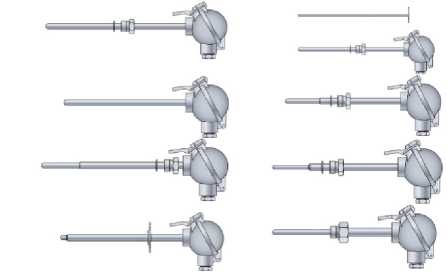

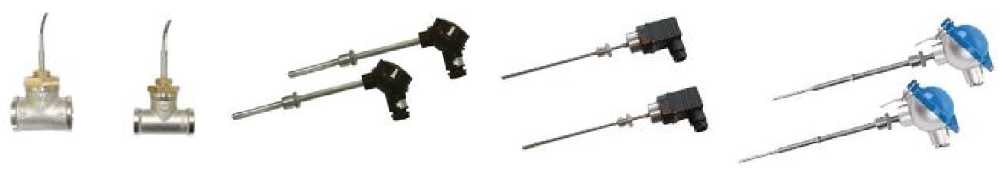

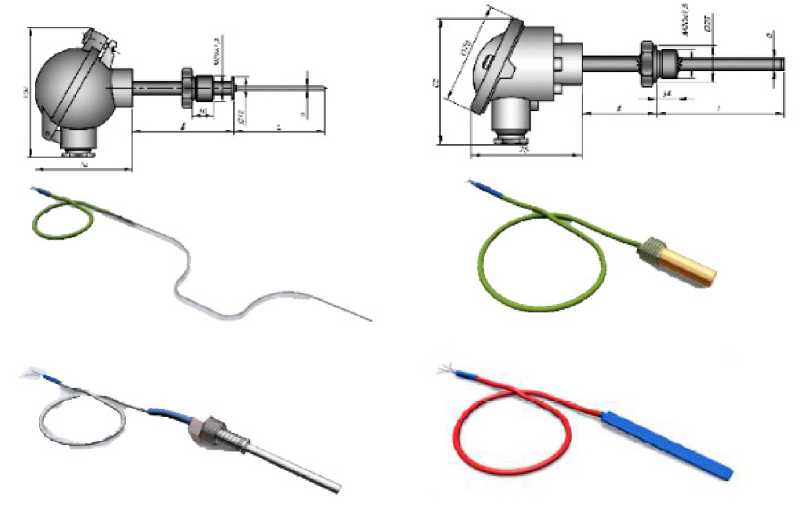

Рисунок 1 - Общий вид и тип преобразователей температуры, входящих в состав устройства.

ПТГ-б-1                 ТТГТ-б-2                 ПТГ-6-3

ТПТ

ТМТ

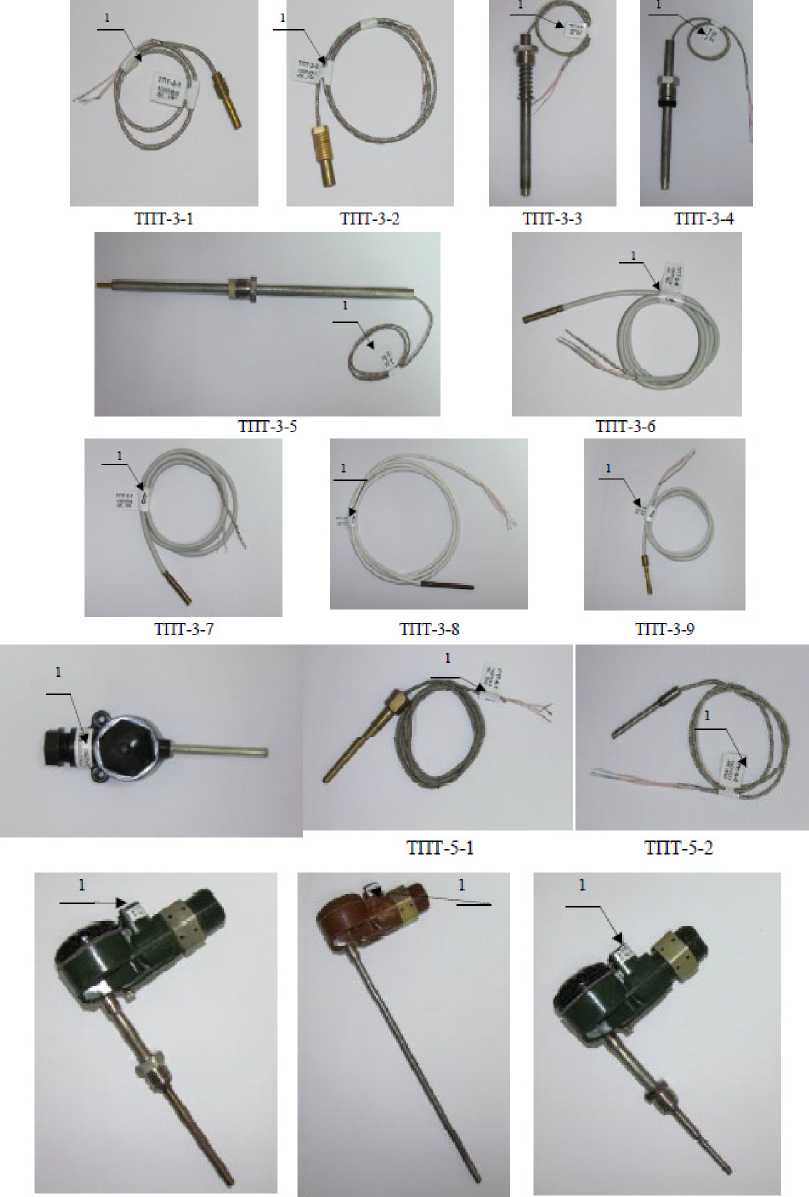

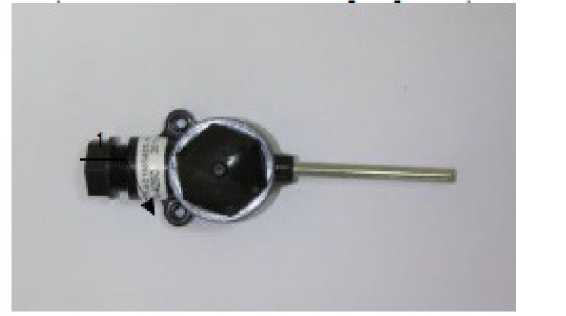

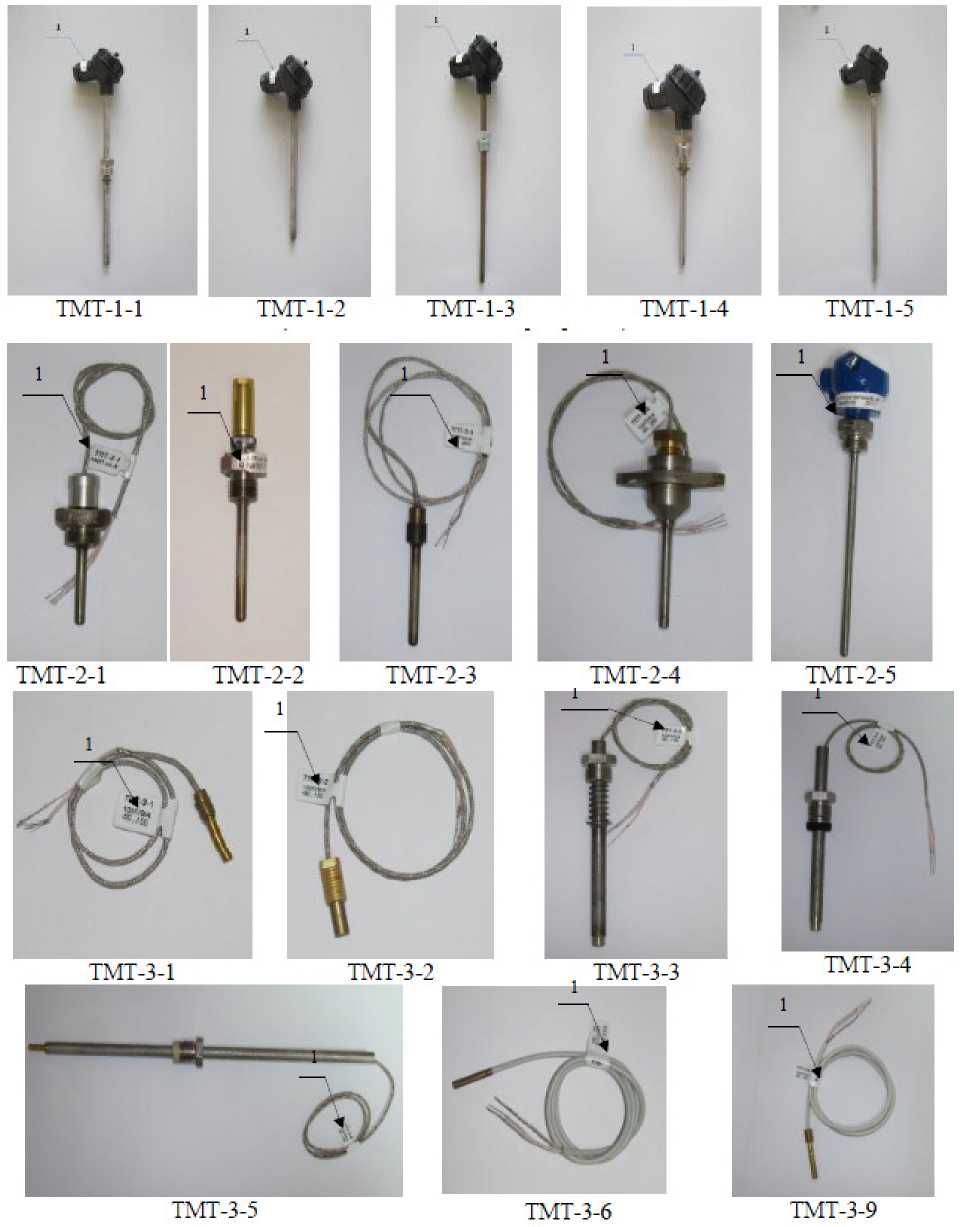

Рисунок 1 - Общий вид и тип преобразователей температуры, входящих в состав

АИР-20/М2-МВ

Рисунок 4 - Схема пломбировки от несанкционированного доступа и нанесения знака поверки

Программное обеспечение (ПО) устройства МСТ20 является встроенным и разделяется на метрологически значимую и метрологически не значимую части. Метрологически не значимая часть управляет измерительным процессом, обеспечивает хранение в энергонезависимой памяти результатов измерений и их передачу на верхний уровень. Метрологически значимая часть ПО выполняет измерения и расчеты по заданным алгоритмам. Идентификационные данные программного обеспечения приведены в таблице 3.

Уровень защиты программного обеспечения «высокий» в соответствии с Р. 50.2.077-2014 ГСИ.

Таблица 3 - Идентификационные данные метрологически значимой части программного обеспечения

Метрологические и технические характеристики

Таблица 4 - Номинальные диаметры (DN) и соответствующие им значения расхода gmin, gt и gm ax для У11Р

Таблица 5 - Метрологические характеристики устройства МСТ20

Таблица 6 - Технические характеристики устройства МСТ20

наносится на лицевую панель электронного блока методом фотолитографии или иным печатным способом и на титульный лист руководства по эксплуатации и паспорт типографским способом.

Лист № 12 Всего листов 13 Комплектность средства измерений

Таблица 7 - Комплектность средства измерений

приведены в п.1.5 руководства по эксплуатации.

Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости

ГОСТ Р 51649-2014 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия»

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»

ТУ 26.51.52-008-54897848-2018 (БНРД.407811.001ТУ) - Устройства МСТ20. Технические условия.

Акционерное общество «ТеконГруп» (АО «ТеконГруп»)

ИНН 7726302653

Адрес: ул. 3-я Хорошевская, дом 20, эт.1, ком.112, Москва, 123308, Россия.

Телефон: +7 (495) 730-41-12 / Факс: +7 (495) 730-41-13.

Web-сайт: www.tecon.ru

E-mail: info@tecon.ru

Федеральное государственное унитарное предприятие «Всероссийский исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: ул. Озерная, д.46, Москва, 119361, Россия

Телефон: +7 (495) 437-55-77 / Факс: +7 (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа №30004-13 от 09.02.2018 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» ноября 2021 г. №2677

Регистрационный № 80782-20

Система измерений количества и показателей качества нефти № 720 ПСП «Невель» ООО «Транснефть-Балтика»

Система измерений количества и показателей качества нефти № 720 ПСП «Невель» ООО «Транснефть-Балтика» (далее по тексту - СИКН) предназначена для автоматизированного определения массы нефти.

Принцип действия СИКН основан на косвенном методе динамических измерений массы нефти.

При косвенном методе динамических измерений массу брутто нефти определяют с применением измерительных компонентов: преобразователя объемного расхода, плотности, температуры и давления. Выходные электрические сигналы преобразователя объемного расхода, преобразователей температуры, давления, плотности поступают на соответствующие входы измерительно-вычислительного контроллера FloBoss S600+, который преобразует их и вычисляет массу брутто нефти по реализованному в нем алгоритму. Часть измерительных компонентов СИКН формируют вспомогательные измерительные каналы (ИК) метрологические характеристики которых определяются комплектным методом.

СИКН представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта и состоящей из блока фильтров, блока измерительных линий (БИЛ), блока измерений показателей качества нефти (далее - БИК), узла регулирования давления, системы сбора, обработки информации и управления (далее - СОИ) и системы дренажа нефти. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на СИКН и ее компоненты.

БИЛ состоит из одной рабочей измерительной линии (ИЛ) и одной резервной ИЛ.

БИК выполняет функции контроля показателей качества нефти и автоматического отбора проб для лабораторного контроля показателей качества нефти. Отбор представительной пробы нефти в БИК осуществляется по ГОСТ 2517-2012 через пробозаборное устройство.

В состав СИКН входят измерительные компоненты, приведенные в таблице 1. Измерительные компоненты могут быть заменены в процессе эксплуатации на измерительные компоненты, утвержденного типа, приведенные в таблице 1.

аблица 1 - Состав СИКН

СИКН обеспечивает выполнение следующих функций:

• - автоматическое измерение массы брутто нефти по каждой ИЛ и по СИКН в целом по результатам измерений объема нефти по каждой ИЛ и плотности нефти и приведение измеренных значений к стандартным условиям;

• - автоматическое измерение объема, давления, температуры и плотности нефти;

• - автоматическое вычисление массы нефти по каждой ИЛ и по СИКН в целом с использованием результатов измерений содержания воды, хлористых солей и механических примесей в нефти;

• - вычисление массы нетто нефти с использованием результатов измерений содержания воды, хлористых солей и механических примесей в нефти;

• - формирование и печать отчетных документов;

• - дистанционное и местное управление запорной и регулирующей арматурой, циркуляционными насосами и другим оборудованием;

- автоматический контроль, индикацию, сигнализацию предельных значений технологических параметров;

- поверку и контроль метрологических характеристик ПР по стационарной поверочной установке.

Обеспечена возможность пломбирования, нанесения оттисков клейм или наклеек на средства измерений, входящие в состав СИКН, в соответствии с МИ 3002-2006.

Пломбировка контроллера осуществляется с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбу, установленной на контровочной проволоке, пропущенной через специальные отверстия, предусмотренные на корпусе контроллера.

Заводской номер СИКН указан в инструкции по эксплуатации.

Знак поверки наносится на свидетельство о поверке СИКН.

Программное обеспечение

СИКН имеет программное обеспечение (далее - ПО), реализованное в контроллерах измерительных FloBoss S600+ и в ПО ПК «Cropos».

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО контроллеров и АРМ оператора приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО ИВК и АРМ оператора

Метрологические и основные технические характеристики, включая показатели точности и показатели качества измеряемой среды, приведены в таблицах 3, 4, 5.

Таблица 3 - Метрологические характеристики

Таблица 4 - Состав и основные метрологические характеристики вспомогательных ИК с комплектным методом определения метрологических характеристик

Таблица 5 - Основные технические характеристики

наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

представлены в документе «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 720 ПСП «Невель» ООО «Транснефть -Балтика», ФР.1.29.2017.27318.

Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти № 720 ПСП «Невель» ООО «Транснефть -Балтика»

Постановление Правительства Российской Федерации от 16.11.2020 г. Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений

Приказ Росстандарта № 256 от 07.02.2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное предприятие «ОЗНА-Инжиниринг» (ООО «НПП ОЗНА-Инжиниринг»)

ИНН: 0278096217.

Адрес: 450071, Республика Башкортостан, г. Уфа, ул. Менделеева, д. 205а

Телефон: +7(347) 292-79-11, 8-800-700-78-68;

Факс: +7(347) 292-79-15;

E-mail: Sales-eng@ozna.ru;

Испытательный центр

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а Телефон: +7 (843) 567-20-10, 8-800-700-78-68

Факс: +7 (843) 567-20-10

E-mail: gnmc@nefteavtomatika.ru

Аттестат аккредитации АО «Нефтеавтоматика» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311366 от 27.07.2017 г.
