№1648 от 12.07.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 579460
ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 27 января 2023 г. № 167 «О внесении изменений в сведения об утвержденных типах средств измерений»
Приказы по основной деятельности по агентству Вн. Приказ № 1648 от 12.07.2024
МИЮ1СТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
12 июля 2024 г.
1648
Москва
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 27 января 2023 г. № 167 «О внесении изменений в сведения об утвержденных типах средств измерений»
В целях исправления технической ошибки п р и к а з ы в а ю:
1. Внести изменения в пункт 1 приложения к приказу от 27 января 2023 г. сведения об утвержденных типах средств типа средства измерений, прилагается
№ 167 «О внесении изменений в измерений», заменив описание к настоящему приказу.
2. ФГБУ «ВНИИМС» внести измерений согласно приложению
сведения об утвержденном типе средства к настоящему приказу в Федеральный
информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Е.Р.Лазаренко
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» июля 2024 г. № 1648
Лист № 1
Всего листов 5
Регистрационный № 10077-85
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы электроизмерительные лабораторные переносные аналоговые
М2042, М2044, М2051
Назначение средства измеренийПриборы электроизмерительные лабораторные переносные аналоговые М2042, М2044, М2051 (далее - приборы) предназначены для измерения постоянных напряжений и силы тока.
Описание средства измеренийПриборы магнитоэлектрической системы с подвижной частью, укрепленной на растяжках, многодиапазонные со стрелочным указателем и равномерной шкалой с антипараллаксным устройством. Приборы оформлены в пластмассовом корпусе. На лицевой стороне помещены переключатель диапазонов измерений, переключатель кратности, зажимы для включения приборов и измерительную схему, корректор для установки указателя на нулевую отметку шкалы.
Приборы имеют три модификации: микроамперметр М2042, вольтамперметры М2044, М2051.
Внешний вид приборов представлен на рисунке 1, схема пломбирования - на рисунке 2.

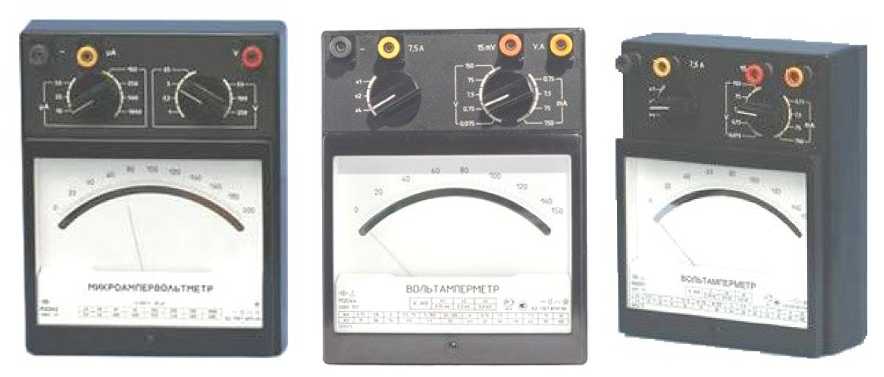

Рисунок 1 - Внешний вид приборов (слева направо: М2042; М2044; М2051)

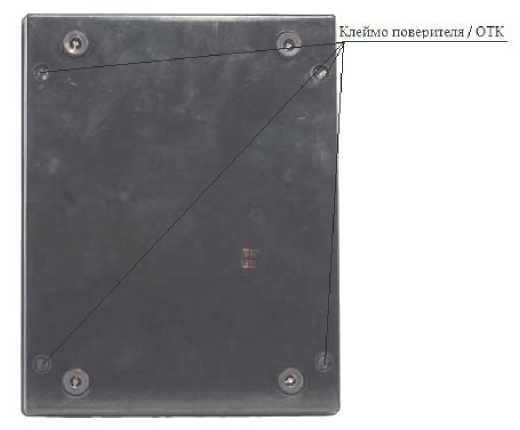

Рисунок 2 - Схема пломбирования
Метрологические и технические характеристикиОсновные метрологические и технические характеристики термостатов приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики | ||
|
М2042 |
М2044 |
М2051 | |
|
Диапазон измерений: - силы тока |
от 10 до 1000 мкА |
от 0,75 мА до 30 А |
от 0,75 мА до 30 А |
|
- напряжения |
от 1 до 250 В |
от 15 мВ до 600 В |
от 15 мВ до 600 В |
|
Ток полного отклонения |
0,01 мА |
0,15; 0,30; 0,60 мА |
0,15; 0,30; 0,60 мА |
|
Класс точности |
0,2 |
0,2 |
0,5 |
|
Пределы допускаемой основной приведенной погрешности |
±0,2 % |
±0,2 % |
±0,5 % |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной: - изменением положения приборов от нормального положения в любом направлении на 5° |
±0,10 % |
±0,10 % |
±0,25 % |
|
- изменением температуры окружающего воздуха от нормальной до любой температуры в пределах, установленных рабочими условиями, на каждые 10 °С |
±0,20 % |
±0,20 % |
±0,40 % |
|
- влиянием внешнего постоянного равномерного магнитного поля с индукцией 0,4 мТл при самом неблагоприятном направлении |
±0,30 % |
±0,30 % |
±0,30 % |
|
Время установления показаний, с, не более, в диапазоне измерений: - от 0 до 10 мкА |
6 | ||
|
- от 0 до 15 мВ |
- |
6 |
6 |
|
- остальные диапазоны |
4 |
4 |
4 |
Габаритные размеры, мм, не более
243x200x100
3
10
32500
от 10 до 35
Масса, кг, не более
Средний срок службы, лет, не менее Средняя наработка на отказ, ч, не менее Условия эксплуатации:
- диапазон рабочих температур, °С
относительная влажность воздуха при температуре 30 °С, %
до 80
переноса, а так же на руководство по
наносится на щиток прибора методом эксплуатации типографским способом.
В комплект поставки прибора входят:
-
- прибор
-
- провод калиброванный
-
- руководство по эксплуатации
-
1 шт.
-
2 шт. (для модификаций М2044, М2051)
1 шт.
Сведения о методиках (методах) измерений
Метод измерения - прямой.
Принцип работы приборов приведен
в документе 3ПБ.379.061 РЭ «Приборы электроизмерительные лабораторные переносные аналоговые М2042, М2044, М2051. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к приборам электроизмерительным лабораторным переносным аналоговым М2042, М2044, М2051
ГОСТ 8711-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам»;
ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей»;
ГОСТ 30012.9-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 9. Рекомендуемые методы испытаний»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 8.022-91 «Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1х10-16 до 30 А»;
ГОСТ 8.027-2001 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ГОСТ Р 51350-99 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования».
ИзготовительАкционерное общество «Производственное объединение «Электроточприбор» (АО «ПО «ЭТП»)
ИНН 5506052891
Адрес: 644042, г. Омск, пр-т Карла Маркса, д. 18/13
Телефон (факс): +7 (3812) 39-63-07
Web-сайт: https://etpribor.ru
E-mail: info@etpribor.ru
Испытательный центрГосударственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный центр стандартизации, метрологии и испытаний в Омской области» (ГЦИ СИ ФБУ «Омский ЦСМ»)
Адрес: 644116, г. Омск, ул. 24 Северная, д. 117А
Тел. (3812) 68-07-99, Факс 68-04-07
http://csm.omsk.ru, E-mail: info@ocsm.omsk.ru
Уникальный номер записи в реестре аккредитованных лиц № 30051-11.
