№224 от 13.02.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 74075
О внесении изменений в описание типа уровнемеров 5300
Приказы по основной деятельности по агентству Вн. Приказ № 224 от 13.02.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
13 февраля 2019 г.
№ 224
Москва
О внесении изменений в описание типа на уровнемеры 5300
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращением АО «ПГ «Метран» от 19 декабря 2018 г. № 293/СС приказываю:
-
1. Внести изменения в описание типа на уровнемеры 5300, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 65554-16, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С.С. Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Сертификат: 00E1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 08.11.2018 до 08.11.2019
Приложение к приказу Федерального агентства по техническому регулированию и метрологии
от «13» февраля 2019 г. № 224
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Уровнемеры 5300
Назначение средства измеренийУровнемеры 5300 предназначены для контактных измерений уровня (расстояния) сыпучих, жидких, вязких, парящих, неоднородных, выпадающих в осадок, взрывоопасных продуктов, а также границы раздела жидкостей.
Описание средства измеренийПринцип работы уровнемеров 5300 основан на измерениях длительности временных интервалов между импульсами, излучаемыми уровнемером по волноводу (зонду) и отраженными от поверхности измеряемой среды или границы раздела сред жидкостей.
Уровнемеры 5300 состоят из следующих функциональных блоков:
-
- приемо-передающее устройство с волноводом обеспечивает формирование, излучение импульса и прием отраженного радиочастотного импульса;
-
- измерительный преобразователь обеспечивает обработку длительности временных интервалов между импульсами и на основе полученных результатов измерение расстояния до поверхности среды, выполняет вычисление уровня измеряемой среды или границы раздела сред жидкостей с использованием значения базовой высоты резервуара и расстояния до поверхности среды, формирование цифровых и аналоговых выходных сигналов, отображение информации на встроенном жидкокристаллическом индикаторе (ЖКИ) (при наличии). Информация может передаваться в систему верхнего уровня (контроллер, персональный компьютер, автоматизированную систему управления предприятия) с использованием сигнала постоянного тока от 4 до 20 мА и/или промышленных протоколов передачи данных HART, Modbus или Foundation Fieldbus.
Уровнемеры 5300 обеспечивают отображение на ЖКИ и передачу по цифровым протоколам в зависимости от настройки различной информации об измеряемых параметрах среды и характеристик резервуара, в том числе объем среды в резервуаре (при наличии градуировочной таблицы).
Уровнемеры 5300 могут обеспечивать обмен данными через модуль связи 2410 по протоколу Tankbus (полевая шина на базе протокола FOUNDATION fieldbus).
С помощью преобразователя Rosemount 333 HART Tri-loop цифровой сигнал, передаваемый по протоколу HART, преобразуется в три дополнительных аналоговых сигнала от 4 до 20 мА. Предусмотрена возможность установки на корпус уровнемера преобразователя сигналов HART Rosemount 775 для передачи данных по протоколу беспроводной связи Wireless HART.
Уровнемеры 5300 имеют исполнения: предназначенные для работы во взрывобезопасных средах и предназначенные для работы во взрывоопасных средах.
Уровнемеры 5300 имеют опцию BR5, предназначенную для работы при пониженной температуре окружающей среды.
В зависимости от назначения уровнемеры 5300 выпускаются с различными типами волноводов (зондов): коаксиальный, жесткий двойной, жесткий одинарный, сегментированный жесткий одинарный, гибкий двойной и гибкий одинарный.
Уровнемеры 5300 изготавливаются следующих моделей:
-
- 5301 - применяются для измерений уровня и уровня раздела сред жидкостей при условии полного погружения волновода в жидкость;
-
- 5302 - применяются для измерений уровня и раздела сред жидкостей;
-
- 5303 - применяются для измерений уровня твердых сыпучих гранулированных и порошкообразных продуктов.
Общий вид средства измерений представлен на рисунке 1.
а) Уровнемер 5300 с коаксиальным
волноводом
б) Уровнемер 5300 с жестким одинарным или сегментированным жестким одинарным
в) Уровнемер 5300 с жестким двойным волноводом

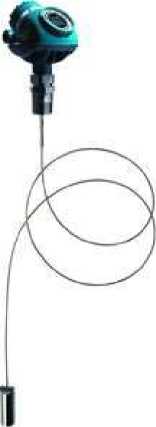

г) Уровнемер 5300 с гибким одинарным волноводом с грузом

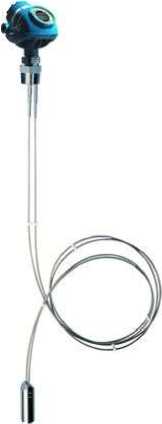

д) Уровнемер 5300 с гибким двойным волноводом с грузом
волноводом
Рисунок
1 - Общий вид средства измерений
Пломбирование уровнемеров 5300 не предусмотрено.
Программное обеспечениеИдентификационные данные ПО приведены в таблице 1.
Таблица 1- Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Т2 2Х Х |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.Х.Х |
|
Цифровой идентификатор ПО |
— |
Уровень защиты программного обеспечения уровнемеров 5300 от непреднамеренных и преднамеренных изменений «средний» по Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня (расстояния), м |
от 0,18 до 50 |
|
Пределы допускаемой абсолютной основной погрешности измерений уровня (расстояния) в диапазоне от 0,18 до 10 м включ., мм |
±3 |
|
Пределы допускаемой относительной основной погрешности измерений |
±0,03 |
|
уровня (расстояния) в диапазоне св. 10 до 50 м, % |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности измерений уровня (расстояния), вызванной изменением температуры окружающей среды, tiugr
|
±0,2 мм / °С или ±0,003 % / °C 2) ±0,3 мм / °С или ±0,0045 % / °C 2) |
| |
Таблица 3- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходные сигналы:
|
от 4 до 20 HART; Modbus; Foundation Fieldbus |
|
Напряжение питания постоянного тока, В |
от 8,0 до 42,4 1) |
|
Излучаемая мощность, мВт, не более |
45 |
|
Габаритные размеры (без учёта фланца), мм, не более
|
180,0 133,0 50397,5 2) |
|
Масса (без учёта фланца и волновода), кг, не более |
5 3) |
|
Условия эксплуатации: температура окружающей среды, °С:
|
от -40 до +85 от -40 до +70 от -55 до +85 от -55 до +70 до 100 |
|
Маркировка взрывозащиты |
0Ex iaIIC T4...T1 Ga X, Ga/Gb Ex ia/ib IIC T4.T1 X, Ga/Gb Ex db ia IIC T4.T1 X, Ex ia IIIC T79°C Da X, Ex ia IIIC T69°C Da X, Da/Db Ex ia/ib IIIC T69°C X, Da/Db Ex ia/ib IIIC T79°C X, Ex ta IIIC T69°C Da X, Ex ta IIIC T79°C Da X |
| |
Знак утверждения типа
наносится на прикрепленную к уровнемеру табличку принятым на предприятии-изготовителе способом, титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измерений
|
Таблица 4 - Комплектность средства измерений | ||
|
Наименование |
Обозначение |
Количество |
|
Уровнемер |
5300 |
1 шт. |
|
Паспорт |
11.5325.000.00 ПС |
1 экз. |
|
Руководство по эксплуатации 2) |
00809-0107-4530 |
1 экз. |
|
Методика поверки |
РТ-МП-3057-449-2016 с Изменением № 1 |
1 экз. 1' |
|
Допускается прилагать 1 экземпляр (в зависимости от заказа) на каждые 10 уровнемеров, поставляемых в один адрес. 2) Допускается поставка на электронном носителе. | ||
осуществляется по документу РТ-МП-3057-449-2016 «ГСИ. Уровнемеры 5300. Методика поверки с Изменением № 1», утверждённому ФБУ «Ростест - Москва» 29.03.2018 г.
Основные средства поверки:
-установка для поверки уровнемеров 2-го разряда по ГОСТ 8.477-82;
-уровнемеры эталонные переносные 2-го разряда по ГОСТ 8.477-82;
-рулетка измерительная металлическая, класс точности 3 по ГОСТ 7502-98; -термометр с ценой деления 0,1 °С по ГОСТ 28498-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт уровнемера.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к уровнемерам 5300ТУ 4214-070-51453097-2015 Уровнемеры 5300. Технические условия
Техническая документация фирмы «Emerson Process Management/Rosemount Inc.» США,
Швеция
ИзготовительАкционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)
ИНН 7448024720
Адрес: 454003, г. Челябинск, Новоградский проспект, д. 15
Телефон: +7 (351) 799 51 52
Факс: +7 (351) 799 55 90
Email: info.metran@emerson.com
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест - Москва»)
Адрес: 117418, г. Москва, Нахимовский пр., 31
Телефон: +7 (495) 544 00 00
Email: info@rostest.ru
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
