Приказ Росстандарта №1853 от 29.08.2025

№1853 от 29.08.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)

# 709542
Об утверждении типов средств измерений
Приказы по основной деятельности по агентству

2025 год
месяц August

3543 Kb

Файлов: 3 шт.

ЗАГРУЗИТЬ ПРИКАЗ

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

29 августа 2025 г.

1853

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
3. Контроль за исполнением настоящего приказа оставляю за собой.

f \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Заместитель руководителя

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Е.Р. Лазаренко

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\__________________-__________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

9ВГ_999 2025 г. № 1859

от « 99 »

Сведения

об утвержденных типах средств измерений

№

п/

Наименование типа

Обозначение типа

Код

характера произ-

вод-

ства

Рег. Номер

Зав. номер(а) *

Изготовители

Правооблада

тель

Код

иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

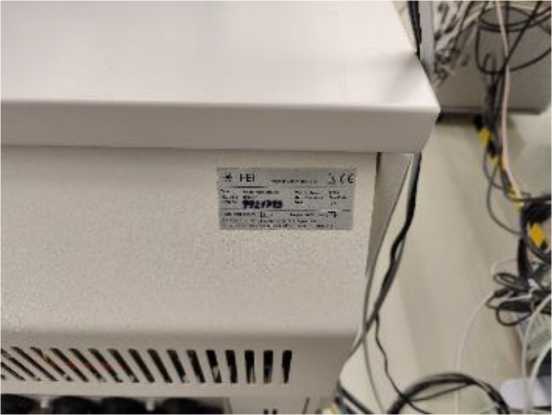

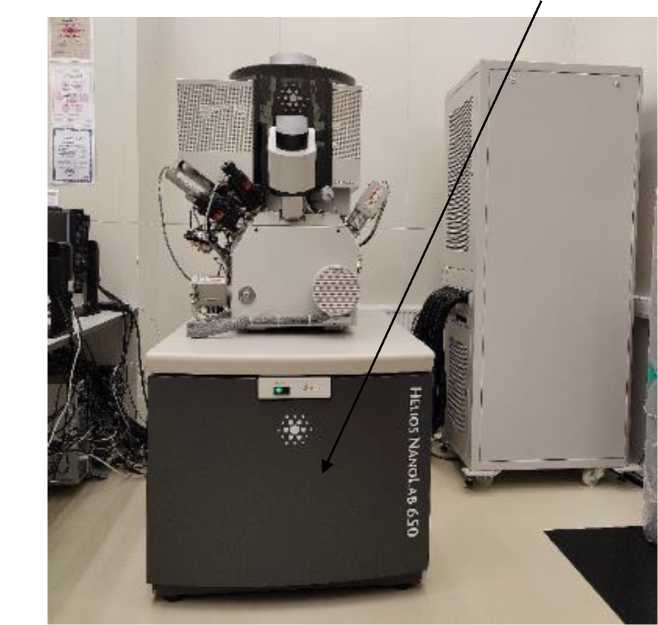

Микроскоп электронноионный растровый измерительный

Helios

NanoLab

650

96294-25

9921793

Фирма FEI Company, США

ОС

МП СС-27-23-2024 «ГСИ.

Микроскоп электронно-ионный растровый измерительный Helios NanoLab 650. Методика поверки»

1 год

Федеральное государственное бюджетное учреждение науки Институт нанотехнологий микроэлектроники Российской академии наук (ИНМЭ РАН), г. Москва ИНН 7724595010

АО «НИЦПВ», г. Москва

30.04.2025

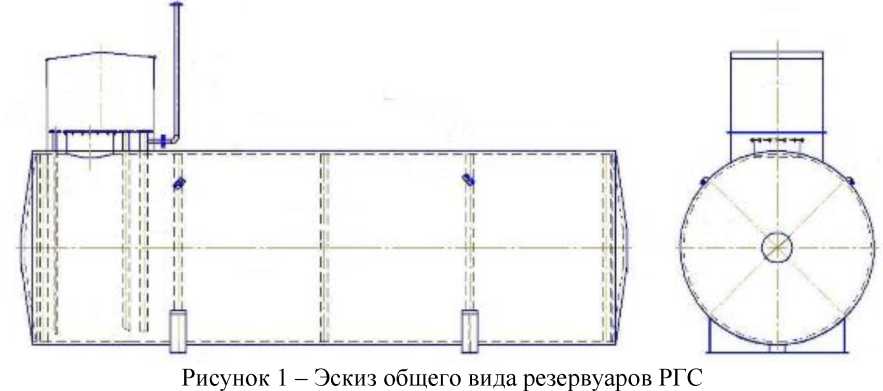

Резервуары стальные горизонтальные ци-линдриче-ские

РГС

96295-25

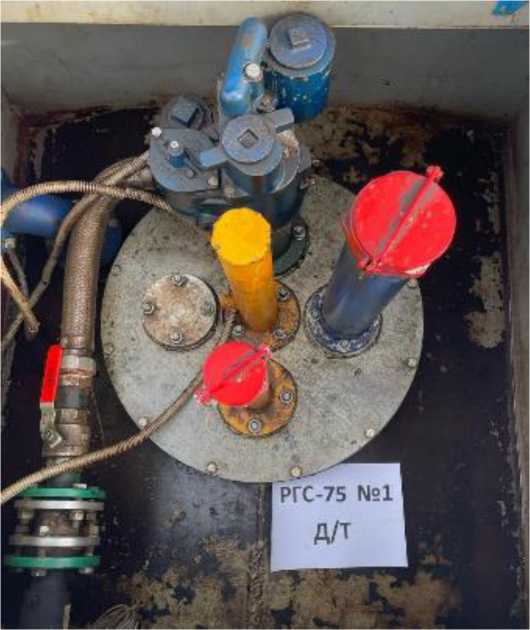

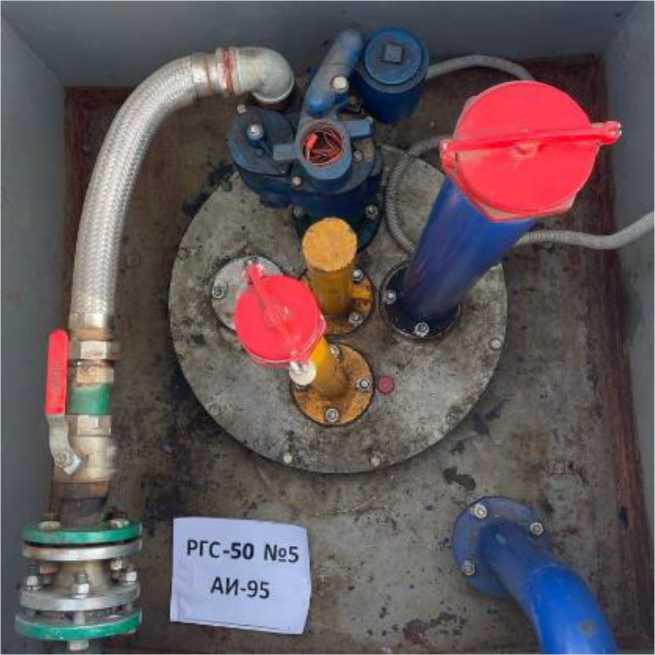

модификация РГС-50 зав. № 5; модификация РГС-60 зав. №№ 2, 3, 4;

модификация РГС-75 зав. № 1

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»),

г. Казань ИНН

Общество с ограниченной ответственностью «ТАИФ-

НК АЗС»

(ООО «ТАИФ-

НК АЗС»),

г. Казань ИНН

ОС

ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндри-

5 лет

Общество с ограниченной ответственностью «ТАИФ-

НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань ИНН

ООО «Метро-КонТ», г. Казань

23.05.2025

1639028805

ческие.

Методика поверки»

1639028805

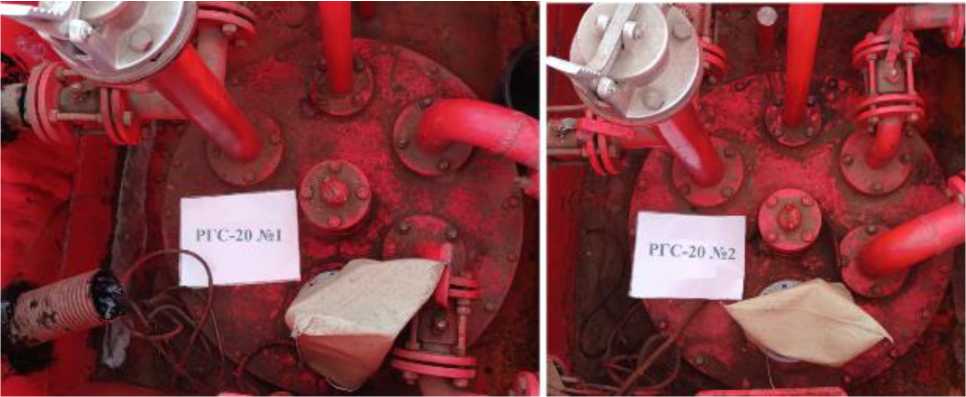

Резервуары стальные горизонтальные ци-линдриче-ские

РГС

96296-25

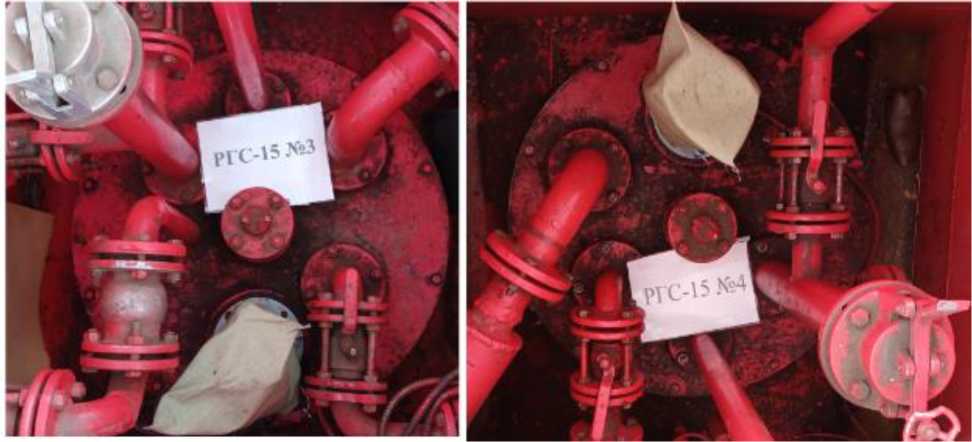

модификация РГС-15 зав. №№ 3, 4;

модификация РГС-

20 зав. №№ 1, 2

Общество с ограниченной ответственностью «ТАИФ-

НК АЗС» (ООО «ТАИФ-

НК АЗС»), г. Казань ИНН

1639028805

Общество с ограниченной ответственностью «ТАИФ-

НК АЗС» (ООО «ТАИФ-

НК АЗС»), г. Казань ИНН

1639028805

ОС

ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»

5 лет

Общество с ограниченной ответственностью «ТАИФ-

НК АЗС» (ООО «ТАИФ-

НК АЗС»), г. Казань ИНН

1639028805

ООО «Метро-КонТ»,

г. Казань

23.05.2025

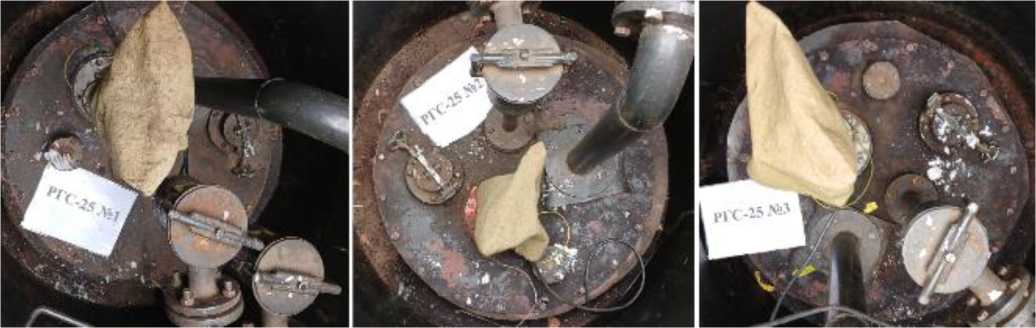

Резервуары стальные горизонтальные ци-линдриче-ские

РГС-25

96297-25

1, 2, 3

Общество с ограниченной ответственностью «ТАИФ-

НК АЗС» (ООО «ТАИФ-

НК АЗС»), г. Казань ИНН

1639028805

Общество с ограниченной ответственностью «ТАИФ-

НК АЗС» (ООО «ТАИФ-

НК АЗС»), г. Казань ИНН

1639028805

ОС

ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»

5 лет

Общество с ограниченной ответственностью «ТАИФ-

НК АЗС» (ООО «ТАИФ-

НК АЗС»), г. Казань ИНН

1639028805

ООО «Метро-КонТ»,

г. Казань

23.05.2025

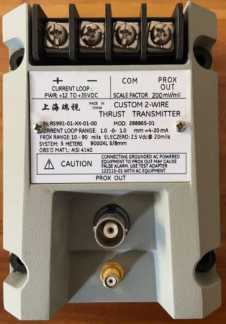

Преобразователи вихретоковые

96298-25

RS9000XL: (датчик зав. № 16E005B4, проксиметр зав. № 22J02B03, датчик зав. № 18F06P03, проксиметр зав. № 22F05H20),

RS9000XL NSv: (датчик зав. № 23B06L01, проксиметр зав. № 20D026E0), RS990: (датчик зав. № 18F06P04, проксиметр зав. № КНС241210002)

«Shanghai Ruishi Instrument Electronic Co., Ltd.»,

Китай

«Shanghai Ruishi Instrument Electronic Co., Ltd.»,

Китай

ОС

РТ-МП-649-2042025 «ГСИ. Преобразователи вихретоковые RS. Методика поверки»

2 года

«Mambo Technical Service Co., Ltd»,

Китай

ФБУ «НИЦ ПМ - Ростест», г. Москва

15.05.2025

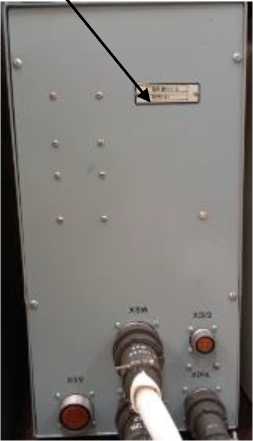

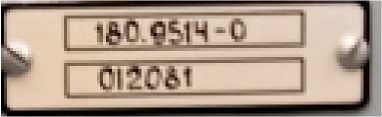

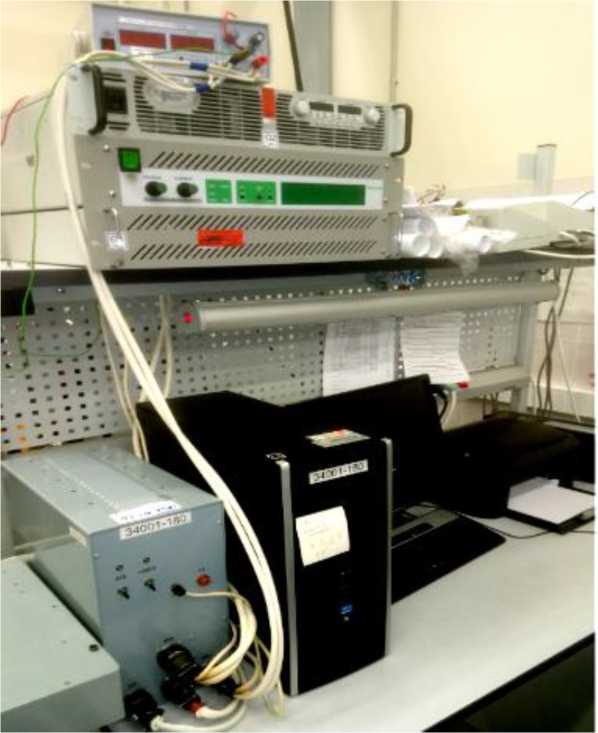

Системы измерительные СИ БРП-18.9514-0 контроля параметров блоков 5 и блоков рулевых приводов БРП-18 изделий 180

Обозна

чение отсутствует

96299-25

012081, 202194

Акционерное общество «Арзамасский приборостроительный завод

им. П.И.

Пландина» (АО «Арзамасский при-боростроительный завод

им. П.И.

Пландина»), Нижегородская обл., г. Арзамас

ИНН

5243001742

Акционерное общество «Государственное ма-шиностроительное конструкторское бюро «Вымпел» им. И.И. Торопова» (АО «Гос МКБ «Вымпел» им. И.И. Торопова»), г. Москва ИНН 7733546058

ОС

СИ БРП-18.9514-0 МП «ГСИ. Системы измерительные СИ БРП-18.9514-0 контроля параметров блоков 5 и блоков рулевых приводов БРП-18 изделий 180. Методика поверки»

1 год

ФБУ «НИЦ ПМ - Ростест», г. Москва

23.04.2025

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Роквул-Урал»

Обозначение отсутствует

96300-25

002

Общество с ограниченной ответственностью «Энергопрайм» (ООО «Энергопрайм»), г. Владимир

ИНН 3328030900

Общество с ограниченной ответственностью «Роквул-Урал» (ООО «Роквул-

Урал»), г. Троицк ИНН

7418019948

ОС

МТЛ.МП.0 17-2025 «ГСИ. Система ав-томатизи-рованная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Роквул-Урал». Методика поверки»

4 года

Общество с ограниченной ответственностью «Энергопрайм» (ООО «Энергопрайм»), г. Владимир

ИНН 3328030900

ООО «Мет-рикслаб», г. Владимир

19.05.2025

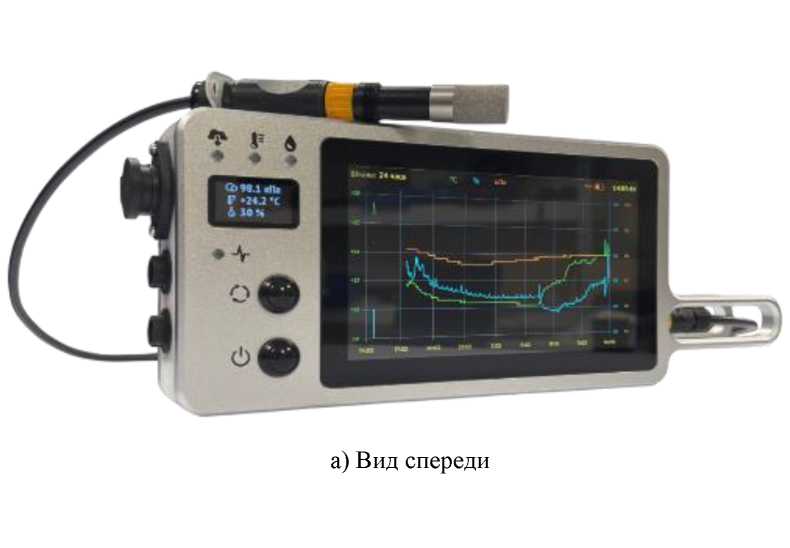

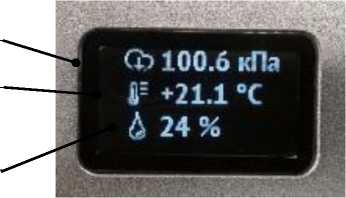

Баротер-могигрогра-

БТГЭ

96301-25

090-2410-00003

Общество с ограниченной

ОС

МП 2540260-2025

1 год

Общество с ограниченной

ФГУП «ВНИИМ им.

20.06.2025

фы электронные

ответственно

стью «ОКБ Бурстройпро-

ект» (ООО

«ОКБ Бурстройпро-ект»),

г. Москва

ИНН

7723345578

ответственностью «ОКБ

Бурстройпро-

ект» (ООО «ОКБ

Бурстройпро-ект»),

г. Москва

ИНН

7723345578

«ГСИ. Ба-ротер-могигро-графы электронные БТГЭ. Методика поверки»

ответственностью «ОКБ Бурстройпро-ект» (ООО «ОКБ Бурстройпро-ект»), г. Москва ИНН 7723345578

Д.И. Менделеева», г. Санкт-Петербург

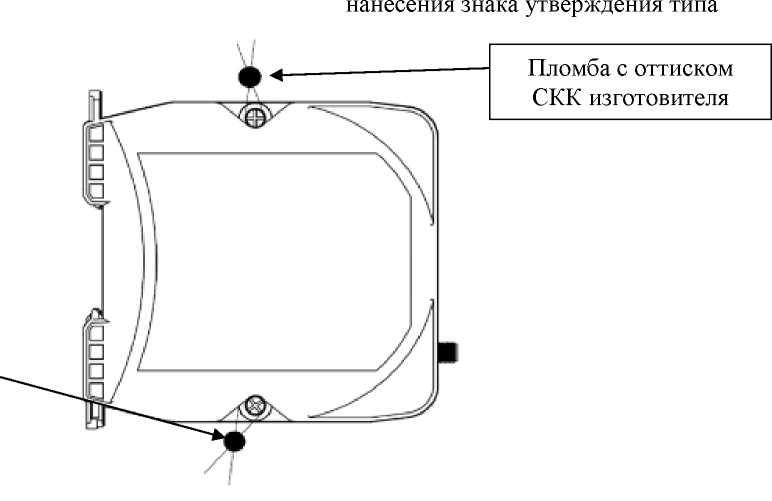

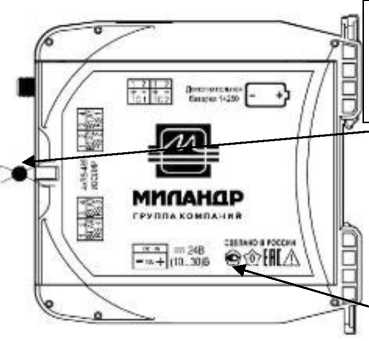

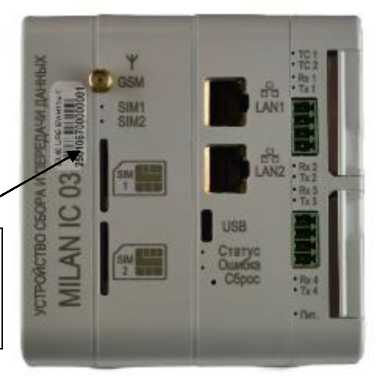

Устройства сбора и передачи данных

MILAN

IC 03

96302-25

№

250106700000001 (мод. MILAIN IC 03.40 URE-

EWH11a-T)

Акционерное общество

«ПКК Ми-ландр» (АО «ПКК Ми-ландр»),

г. Москва,

г. Зеленоград

ИНН

7735040690

Акционерное общество «ПКК Ми-ландр» (АО «ПКК Ми-ландр»), г. Москва, г. Зеленоград

ИНН

7735040690

ОС

ТСКЯ.4241 70.005МП «ГСИ.

Устройства сбора и передачи данных MILAN IC 03. Методика поверки»

4 года

Акционерное общество «ПКК Ми-ландр» (АО «ПКК Ми-ландр»), г. Москва, г. Зеленоград

ИНН 7735040690

ООО «НИЦ

«ЭНЕРГО», г. Москва

20.06.2025

10.

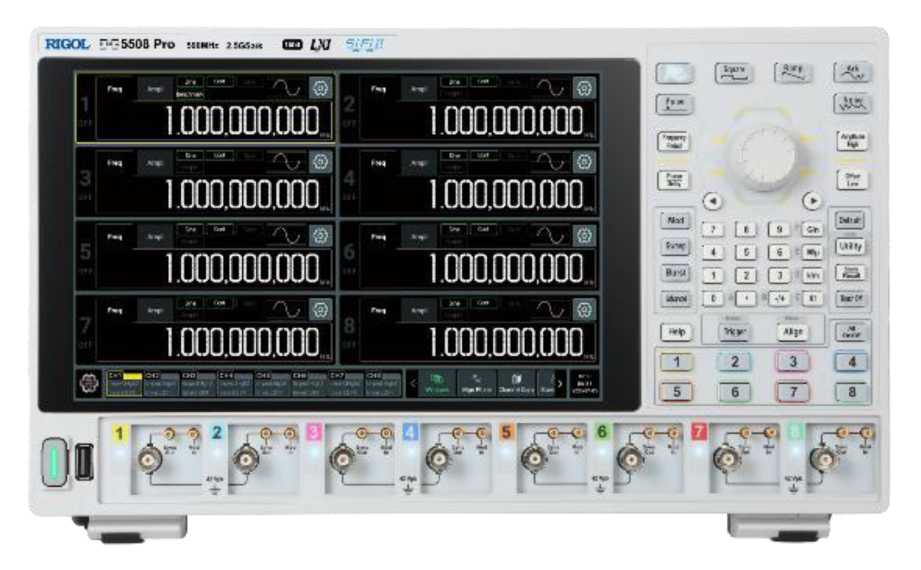

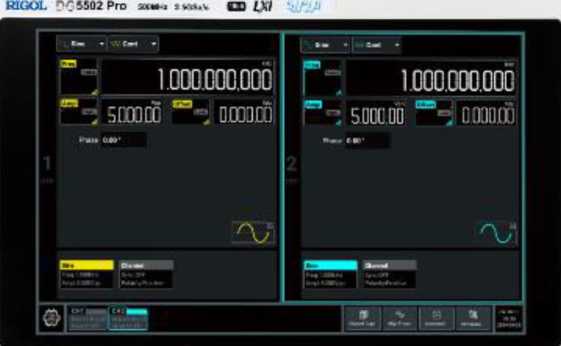

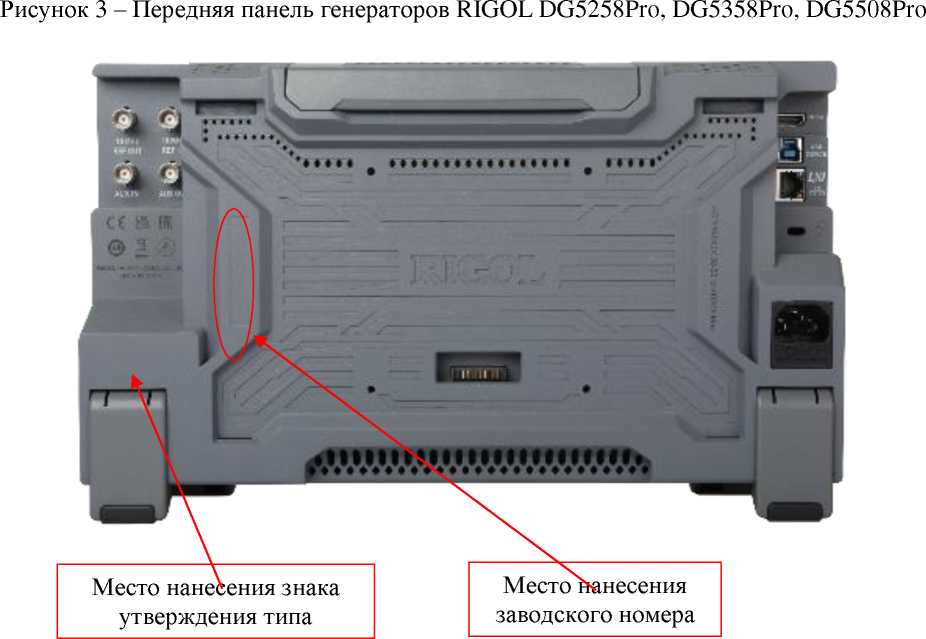

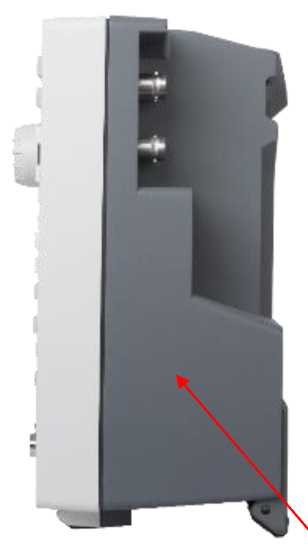

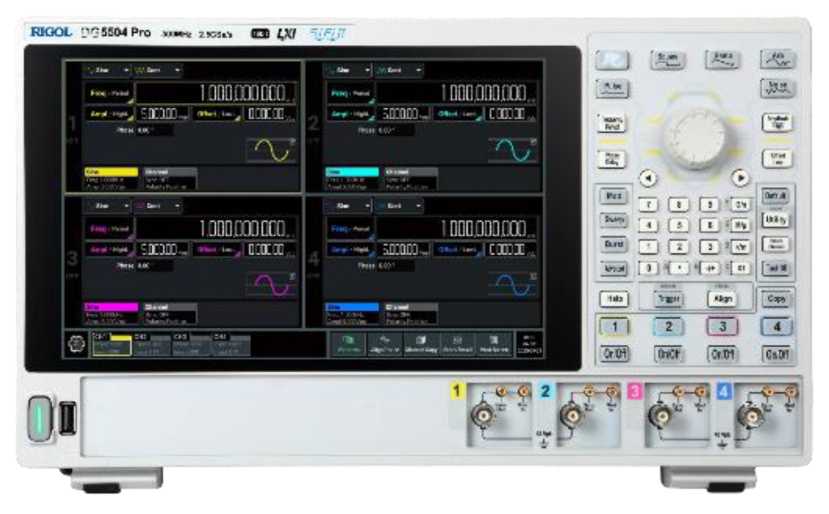

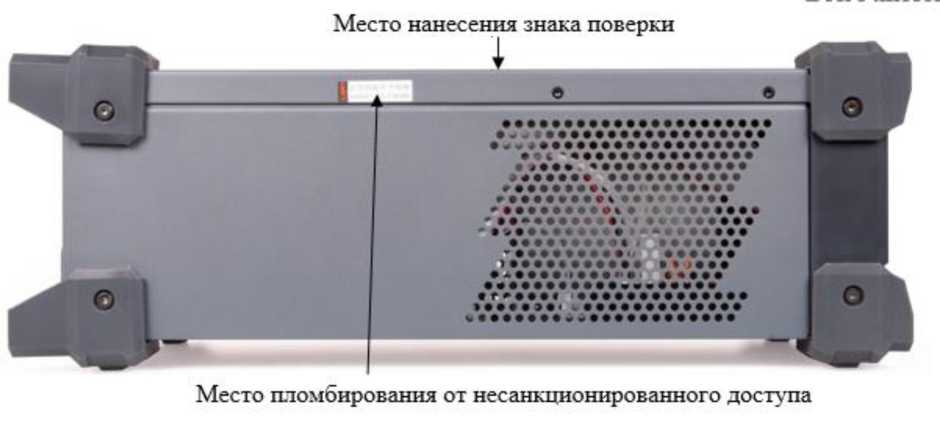

Генераторы сигналов произвольной формы

RIGOL

DG5000

Pro

96303-25

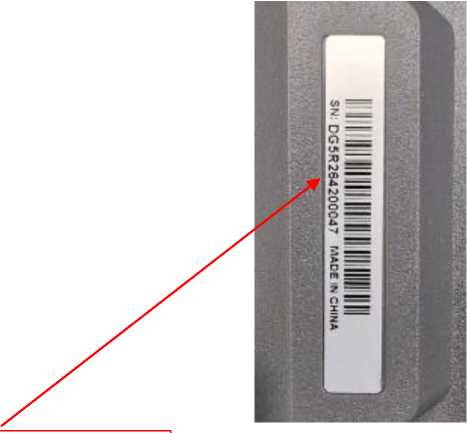

DG5502Pro зав. № DG5R264200047;

DG5504Pro зав. № DG5A270900001;

DG5508Pro зав. №

DG5B270900001

Компания

RIGOL

TECHNOLO

GIES CO.,

LTD, Китай

Компания

RIGOL

TECHNOLO

GIES CO.,

LTD, Китай

ОС

МП DG5000Pro /2025 «ГСИ. Генераторы сигналов произвольной формы RIGOL DG5000Pro . Методика поверки»

1 год

Общество с ограниченной ответственностью «Мастер-Тул» (ООО «Мастер-Тул»), г. Москва ИНН 7710264988

АО «АКТИ-Мастер», г. Москва

10.06.2025

11.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого уче-

Обозначение отсутствует

96304-25

1365

Общество с ограниченной ответственностью «Производственная энергосбытовая компания» (ООО «ПЭК»),

ОС

МП СМО-2306-2025 «ГСИ. Система ав-томатизи-рованная информационно-

4 года

Общество с ограниченной ответственностью «Проектный институт комплексной автоматизации» (ООО

ООО «ПИ

КА», г. Владимир

23.06.2025

та электроэнергии (АИИС КУЭ) ООО «ПЭК» (3-я очередь)

Владимирская обл., г. Ковров,

ИНН

3305721789

Владимирская обл.,

г. Ковров,

ИНН

3305721789

измерительная коммерческого учета электроэнергии

(АИИС КУЭ) ООО

«ПЭК» (3-я очередь).

Методика поверки»

«ПИКА»),

г. Владимир

ИНН 3328009874

12.

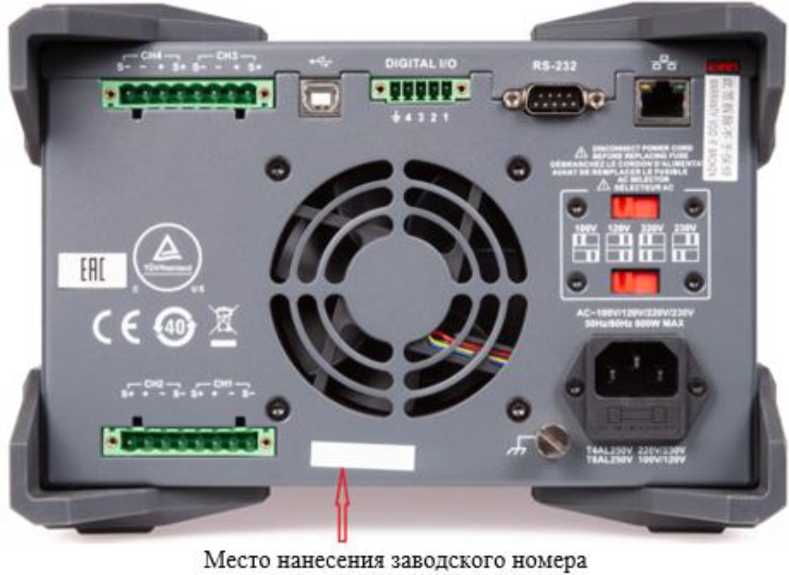

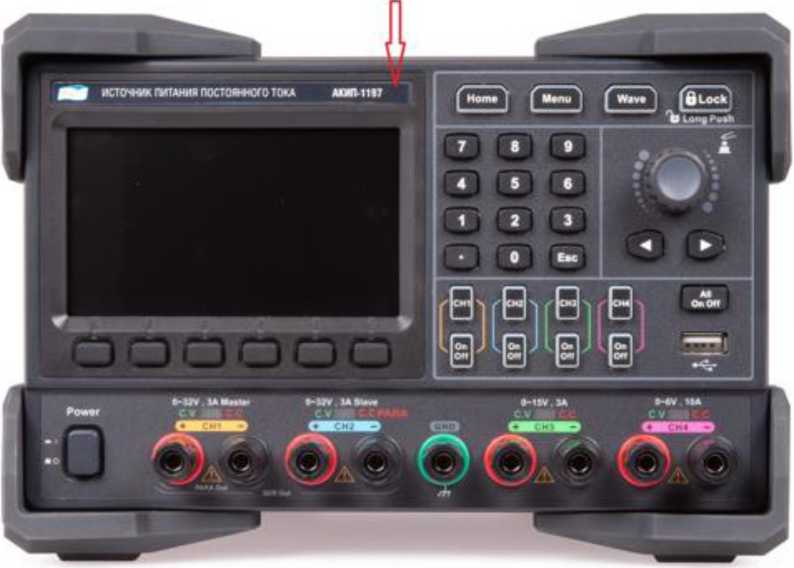

Источники питания постоянного тока

АКИП-

1197

96305-25

ADP4024420061;

ADP4024420017

UNI-TREND TEOTNOLO-

GY (CHINA)

СО., LTD, Китай

UNI-TREND TEC4NOLO-GY (CHINA) СО., LTD, Китай

ОС

РТ-МП-620-5512025 «ГСИ. Источники питания постоянного тока АКИП-1197. Методика поверки»

2 года

Акционерное общество «ПриСТ» (АО «ПриСТ»), г. Москва ИНН 7721212396

ФБУ «НИЦ МП - Ростест», г. Москва

12.05.2025

13.

Установки поверочные

УПРА

58002-25

модификация У-65-

1 зав.№ 25

Общество с ограниченной ответственностью «АС

КУР» (ООО

«АСКУР»), г. Казань ИНН 1658113333

Общество с ограниченной ответственностью «АС

КУР» (ООО

«АСКУР»), г. Казань ИНН 1658113333

ОС

МП 172113-2024 «ГСИ. Установки поверочные УПРА. Методика поверки»

2 года

Общество с ограниченной ответственностью «АСКУР» (ООО «АСКУР»), г. Казань ИНН 1658113333

ВНИИР - филиал ФГУП «ВНИИМ им.

Д.И. Менделеева», г. Казань

25.12.2024

14.

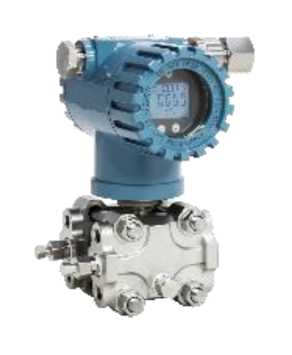

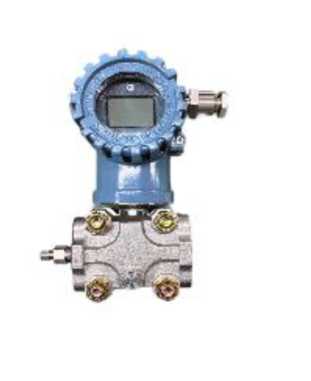

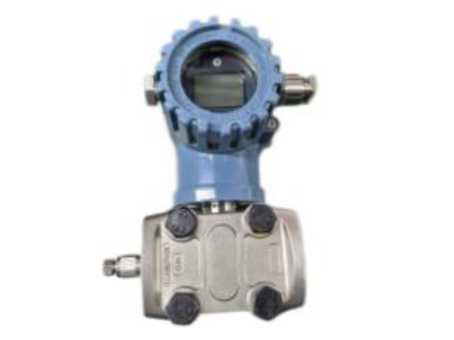

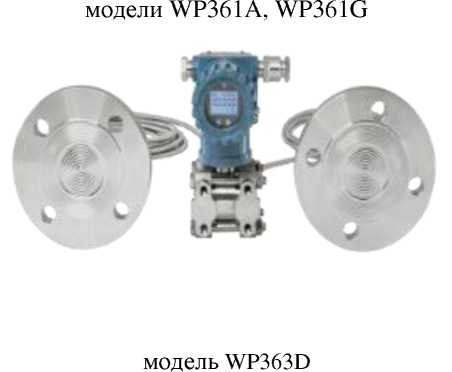

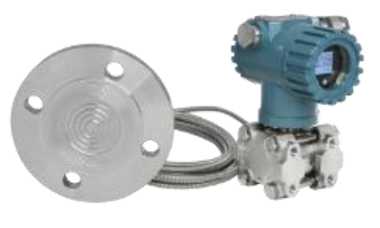

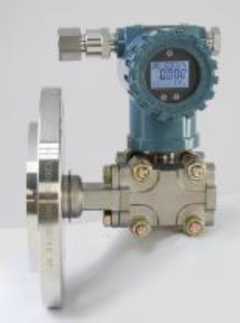

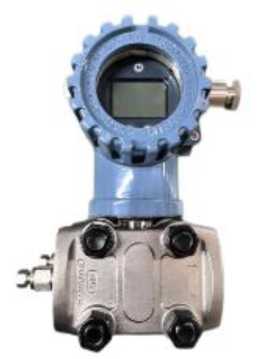

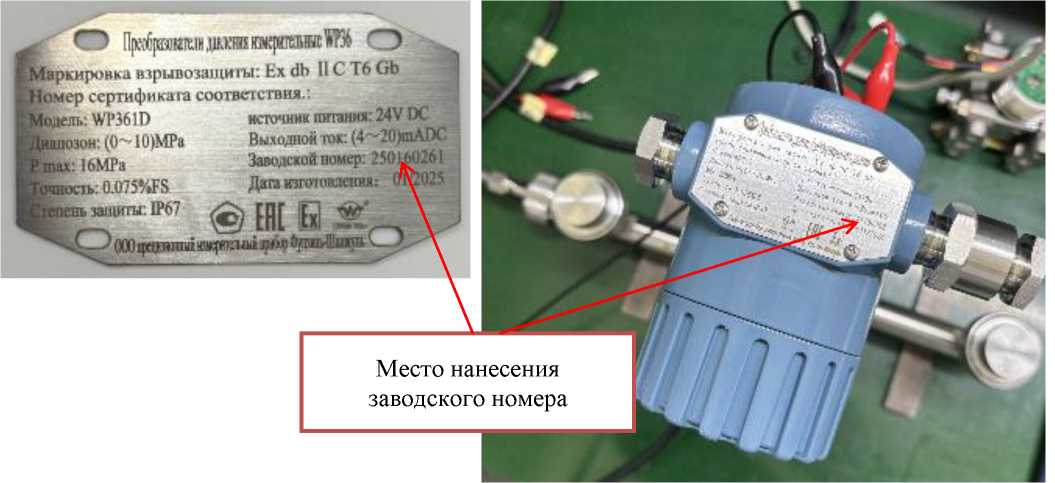

Преобразователи давления измерительные

WP36

96306-25

модель WP361D зав. № 250160261,

модель WP361R зав. № 241110514,

модель WP362A зав. № 250150255,

модель WP362G зав. № 240150275,

модель WP362G зав. № 241130302,

Fujian Wide

Plus Precision

Instruments

Co., Ltd.,

Китай

Fujian Wide Plus Precision

Instruments

Co., Ltd.,

Китай

ОС

РТ-МП-87-202-2025 «ГСИ.

Преобразователи давления измерительные WP36. Методика по-

3 года

Fujian Wide Plus Precision Instruments Ca, Ltd., Китай

ФБУ «НИЦ ПМ - Ростест», г. Москва

24.07.2025

модель WP363L зав. № 241110517,

модель WP363G

зав. № 250110149,

модель WP361H зав. № 250612587

верка»

15.

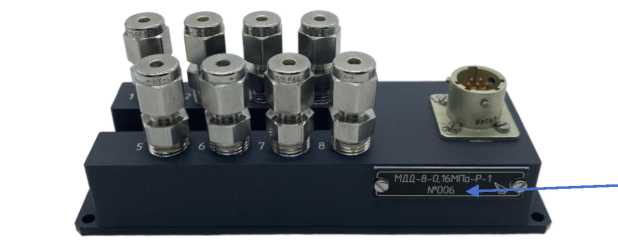

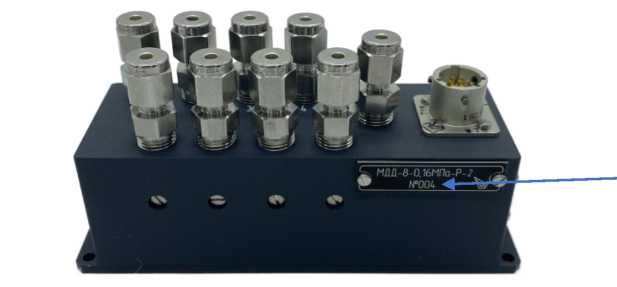

Многоканальные датчики давления

МДД-8

96315-25

МДД-8-0,16МПа-Р-

1, зав. № 006;

МДД-8-0,25МПа-Р-

2, зав. № 007;

МДД-8-0,4МПа-Р-

1, зав. № 008

Акционерное

общество «Конвед-6

ЛИИ» (АО

«Конвед-6

ЛИИ»),

Московская обл.,

г. Жуковский

ИНН

5013000335

Акционерное

общество «Конвед-6

ЛИИ» (АО

«Конвед-6

ЛИИ»),

Московская обл.,

г. Жуковский

ИНН

5013000335

ОС

МП 4.030.0412024 «ГСИ. Многоканальные датчики давления МДД-8. Методика поверки»

1 год

Акционерное

общество «Конвед-6

ЛИИ» (АО

«Конвед-6

ЛИИ»), Московская обл., г. Жуковский

ИНН

5013000335

ФАУ «ЦАГИ», Московская обл.,

г. Жуковский

11.12.2024

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «_ » ^а_^г_^ста 2025 г. № ¹⁸⁵_

Лист № 1 Регистрационный № 58002-25 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

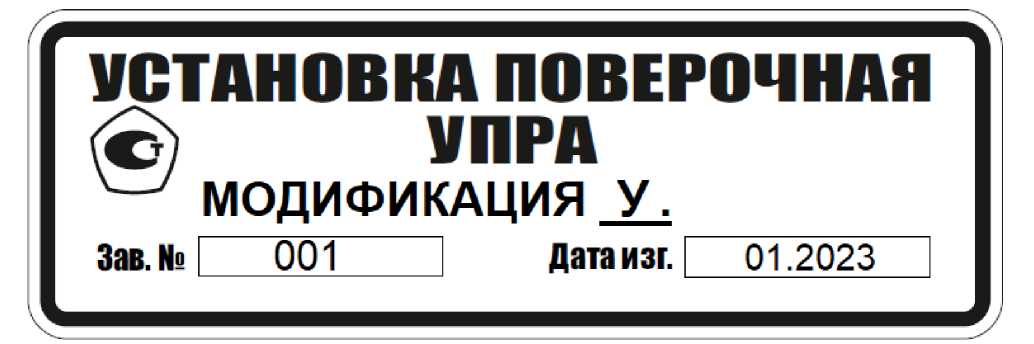

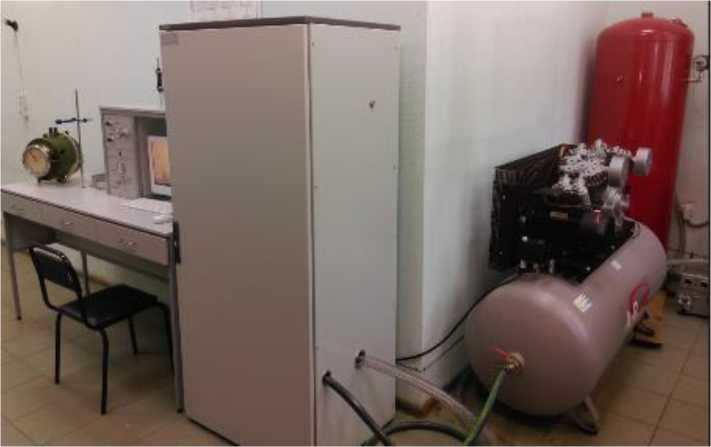

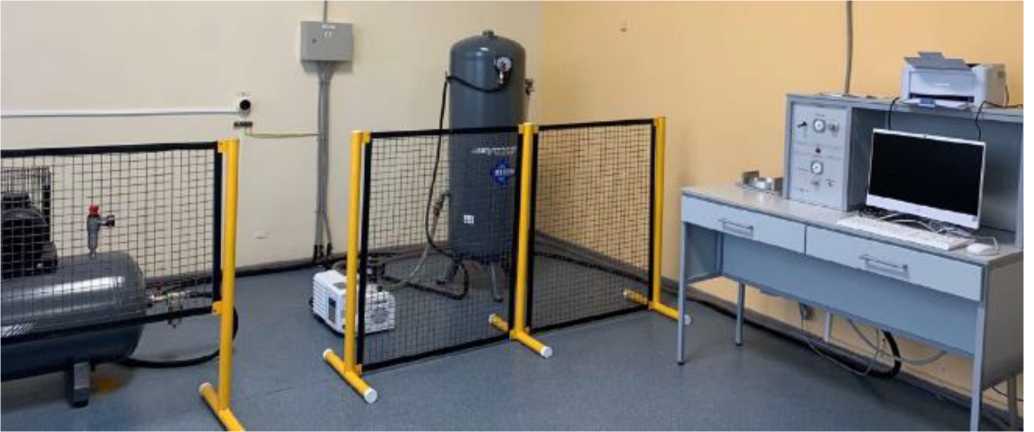

Установки поверочные УПРА

Назначение средства измерений

Установки поверочные УПРА (далее - установки) предназначены для воспроизведения и измерения объемного расхода и объема газа (воздуха).

Область применения - градуировка, калибровка, испытания и поверка средств измерений объемного расхода (объема) и количества газа.

Установка может применяться в качестве рабочего эталона 1 разряда в соответствии с Государственной поверочной схемой для средств измерений объемного и массового расходов газа.

Описание средства измерений

Принцип действия установок основан на сравнении объемного расхода (объема), измеренного поверяемыми средствами измерений и установкой. Установки осуществляют измерение объемного расхода (объема) воздуха с помощью сопел критических.

Установки выпускаются в трех модификациях - Р, СГ и У, которые отличаются методом подачи объемного расхода газа (генератором расхода газа) и поверяемыми средствами измерений.

В модификации Р генератором расхода газа является компрессор (избыточного давления), и установка предназначена для поверки ротаметров. В модификации СГ генератором расхода является вакуумный насос, модификация предназначена для поверки счетчиков газа (расходомеров). Модификация У является совмещённой, в качестве генератора расхода применяются оба вида генератора расхода (компрессор избыточного давления и вакуумный насос), предназначена для поверки ротаметров и счетчиков газа (расходомеров). Во всех модификациях объемный расход задается соплами критическими (далее - СК).

Установки состоят из технологического блока, блока генератора расхода и шкафа приборного.

Технологический блок (далее - ТБ) предназначен для размещения на нём комплекта персонального компьютера (ноутбука), поверяемых приборов (в дальнейшем - ПП) и является рабочим местом оператора. ТБ обеспечивает герметичную стыковку ПП с установкой и включает в себя посадочные места для ротаметров (расходомеров), а также комплект рукавов со сменными переходниками для подключения счётчиков.

Блок генератора расхода представляет собой совокупность генератора расхода, ресиверов, трубной обвязки, фильтров и запорной арматуры. Основное назначение блока генератора расхода - обеспечение создания в проточном тракте установки потока воздуха с необходимым объемным расходом.

Шкаф приборный (далее - ШП) состоит из измерительной магистрали с СК, преобразователей давления и температуры, измерительная часть предназначена для получения эталонных значений объёмного расхода измеряемой среды, её давления и температуры.

Сопла работают в критическом режиме. С помощью каждого сопла установки задается определенный объемный расход воздуха, значение которого зависит от площади (диаметра) горловины сопла. При постоянной температуре воздуха объемный расход остается постоянным, поэтому объем воздуха, измеренный установкой, определяют, как произведение объемного расхода на время проведения измерений с учетом поправочных коэффициентов на влажность, температуру и давление.

В состав установок входят следующие средства измерений:

- измерители влажности и температуры ИВТМ-7 (регистрационный номер 71394-18);
- датчики давления МИДА-15 (регистрационный № 50730-17);
- секундомер электронный СЧЕТ-2 (регистрационный № 70387-18);

Общий вид установок приведен на рисунке 1. Общий вид маркировочной таблички представлен на рисунке 2.

Пломбирование установок не предусмотрено. Цифровой заводской номер установок наносится на маркировочную табличку методом лазерной гравировки или термотрансферной печати.

Приказ Росстандарта №1853 от 29.08.2025, https://oei-analitika.ru

а) Технологический блок и шкаф приборный

б) Технологический блок, шкаф приборный и блок генератора расхода

в) Блок генератора расхода и технологический блок

Рисунок 1 - Общий вид установок поверочных УПРА

Рисунок 2 - Общий вид маркировочной таблички

Программное обеспечение

Программное обеспечение (ПО) установки по аппаратному обеспечению является автономным (ПО, функционирующее на базе персонального компьютера). К установке первичные преобразователи подключаются по закрытым коммуникационным каналам USB, RS-485. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО и накопленные данные размещаются на внутреннем устройстве хранения (жесткий диск ПК).

Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.

Программное обеспечение установки разделено на:

- метрологически значимую часть - включает алгоритмы обработки измеренной информации;
- метрологически незначимую часть - отвечает за визуализацию полученных данных.

Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:

- программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;
- программные модули, осуществляющие сбор и представление измерительной информации, её хранение, передачу, идентификацию, защиту ПО и данных;
- параметры ПО, участвующие в вычислениях и влияющие на результат измерений;
- компоненты защищенного интерфейса для обмена данными между метрологически значимой и незначимой частями ПО.

Номер версии ПО имеет структуру A.B.C (где A, B, C - десятичные числа)

A - номер версии метрологически значимой части ПО (не менее 2);

B - номер метрологически незначимой части ПО;

C - номер сборки метрологически незначимой части ПО;

ПО установок защищено от несанкционированного доступа, изменение алгоритмов и установленных параметров с помощью разграничения прав доступа пользователей, системы идентификации пользователей и пароля.

Метрологические характеристики установки нормированы с учетом влияния ПО. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	UPRA Lib
Номер версии (идентификационный номер) ПО, не ниже	2.2.1
Цифровой идентификатор ПО	0xEF3850F3
Алгоритм вычисления цифрового идентификатора программного обеспечения	CRC-32

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Основные метрологические и технические характеристики приведены в таблицах 2 и 3. Показатели надежности приведены в таблице 4.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Модификация установки	Р	СГ	У
Максимальное значение воспроизводимого и измеряемого объёмного расхода воздуха (верхний предел измерений)*, не более, м³/ч	65
Минимальное значение воспроизводимого и измеряемого объёмного расхода воздуха (нижний предел измерений)*, не менее, м³/ч	0,0032
Доверительные границы относительной погрешности воспроизведения объема и объемного расхода при доверительной вероятности 0,95, %	±0,5	±0,3	±0,3 при работе на разрежении (вакууме) ±0,5 при работе на избыточном давлении
Диапазон измерений времени, с	от 3 до 99999,9
Пределы допускаемой относительной погрешности измерения времени, %	±0,02
Примечание: *РасхоД зависит от применяемых сопел критических, конкретное значение указывается в паспорте на установку.

аблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Рабочая (поверочная)среда	воздух
Количество одновременно поверяемых средств измерений, шт.*	от 1 до 6
Диапазон температуры рабочей (поверочной) среды, °С	от +10 до +30
Параметры электрического питания: - напряжение питания, В	380^±¹⁰%/220^±¹⁰%
- частота переменного тока, Гц	50±1
Потребляемая мощность, кВт, не более	12
Масса, кг, не более	750
Габаритные размеры (длина х ширина х высота), мм, не более технологический блок	4000х1000х2000;
генератор расхода	3000х1500х1500;
приборный шкаф	1000х600х2000
Условия эксплуатации: - температура окружающего воздуха, °С	от +15 до +25
- относительная влажность воздуха, %	от 30 до 80
- атмосферное давление, кПа	от 84,0 до 106,7
Примечание: * Конкретное значение указывается в паспорте на установку

аблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	12
Средняя наработка на отказ, ч	50 000

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на шкафе управления, методом лазерной гравировки или термотрансферной печати и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

аблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Установка поверочная УПРА	-	1 шт.
Установка поверочная УПРА. Руководство по эксплуатации	УПРА.01.02 РЭ	1 экз.
Установка поверочная УПРА. Паспорт	УПРА.01.02 ПС	1 экз.
Комплект документации на средства измерений и оборудование, входящие в состав установки	-	1 компл.

Сведения о методиках (методах) измерений

приведены в разделе № 2 руководства по эксплуатации УПРА.01.02.РЭ «Установки поверочные УПРА. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 11.05.2022 № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

ТУ 4213-001-64012934-2014 «Установки поверочные УПРА. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «АСКУР»

(ООО «АСКУР»)

ИНН 1658113333

Юридический адрес: 420102, Россия, Республика Татарстан, г. Казань, ул. Батыршина, д. 29, кв. 4

Телефон/факс: +7 (843) 259-23-31

E-mail: askur-kzn@mail.ru

Изготовитель

Общество с ограниченной ответственностью «АСКУР» (ООО «АСКУР»)

ИНН 1658113333

Адрес места осуществления деятельности: 420102, Россия, Республика Татарстан,

г. Казань, ул. Батыршина, д. 29, кв. 4.

Юридический адрес: 420102, Россия, Республика Татарстан, г. Казань, ул. Батыршина,

д. 29, кв. 4

Телефон/факс: +7 (843) 259-23-31

E-mail: askur-kzn@mail.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева»

(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: Россия, Республика Татарстан, 420088, г. Казань, ул. 2-я Азинская, д. 7 «а»

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон (факс): (843) 272-70-62, (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310592

Лист № 1 Регистрационный № 96294-25 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Микроскоп электронно-ионный растровый измерительный Helios NanoLab 650

Назначение средства измерений

Микроскоп электронно-ионный растровый измерительный Helios NanoLab 650 (далее -микроскоп) предназначен для измерений линейных размеров элементов топологии микро- и нанорельефа поверхности твердотельных материалов и структур, проведения локальной структурной модификации поверхности твердотельных объектов сфокусированным ионным пучком и измерения локального элементного состава методом энергодисперсионной спектроскопии.

Описание средства измерений

Принцип получения изображения в микроскопе основа на модуляции яркости монитора видеоконтрольного устройства сигналами, пропорциональными числу зарегистрированных вторичных электронов, возникающих при сканировании сфокусированного электронного или ионного зонда (пучка) по поверхности объекта. Отношение размера изображения на мониторе к размеру растра на образце определяет увеличение микроскопа.

Наличие сфокусированного ионного зонда (пучка) позволяет производить локальное контролируемое травление образца ионным пучком, при этом режимы травления регулируются изменением ускоряющего напряжения и тока ионного пучка. Контроль параметров рельефа, модифицированного в результате ионного травления (измерение линейных размеров), осуществляется в режиме растрового электронного микроскопа.

Микроскоп представляет собой стационарную автоматизированную систему, выполненную на базе растрового электронного микроскопа и работающую в диапазоне микро- и наноразмеров.

Микроскоп состоит из измерительного модуля, стойки электроники, форвакуумного насоса и рабочего места оператора с персональным компьютером. Измерительный модуль микроскопа включает в себя электронно-оптическую систему (колонна), ионную колонну с галлиевым жидкометаллическим источником ионов, вакуумную камеру образцов с механизмом их перемещения, детектор вторичных электронов, детектор энергодисперсионного (EDS) спектрометра, вакуумную систему, видеоконтрольное устройство, блок электроники.

Пломбирование микроскопа не предусмотрено. Заводской № 9921793 нанесён типографским способом на шильдик прибора, расположенный внизу задней панели измерительного модуля. Нанесение знака поверки на микроскоп не предусмотрено. Общий вид микроскопа и место нанесения знака утверждения типа СИ приведены на рисунке 1.

Место нанесения знака утверждения типа СИ

Рисунок 1 - Общий вид микроскопа

Общий вид места расположения шильдика микроскопа с заводским номером приведен на рисунке 2.

Рисунок 2 - Общий вид места расположения шильдика с заводским номером микроскопа

Программное обеспечение

Управление микроскопом, получение, обработку и запоминание изображений осуществляют с помощью встроенного контроллера и внешней ПЭВМ с использованием специализированного программного обеспечения (ПО) xT Microscope Control.

ПО xT Microscope Control не может быть использовано отдельно от микроскопа. Конструкция микроскопа исключает возможность несанкционированного влияния на ПО и измерительную информацию. Метрологически значимая часть ПО микроскопа и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационное наименование ПО

xT Microscope

Control

Номер версии (идентификационный номер) ПО

5.5.1.3318

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование	Значение
Диапазон измерений линейных размеров, мкм	от 0,003 до 1000
Пределы допускаемой абсолютной погрешности измерений, мкм	±(0,001+3L/100), где L - измеряемый размер в мкм
Энергетическое разрешение энергодисперсионного спектрометра на линии Ка марганца, эВ, не более	129

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры (ширина^хглубина^хвысота), мм, не более: - измерительный модуль	900x1300x2000
- стойка электроники	600x800x2000
- насос форвакуумный	282x432x302
Напряжение электрического питания от однофазной сети переменного тока частотой 50 Гц, В	от 207 до 253
Условия эксплуатации: - температура окружающего воздуха, ⁰С	от +18 до +22
- относительная влажность воздуха при, %, не более	80

Знак утверждения типа

наносится на лицевую панель измерительного модуля в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений_____________________________________

Наименование	Обозначение	Количество
Микроскоп электронноионный растровый измерительный	Helios NanoLab 650	1 шт.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Микроскоп электронно-ионный растровый измерительный Helios NanoLab 650. Руководство по эксплуатации», раздел 5 «Проведение измерений».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерения длины в диапазоне от 10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29.12.2018 № 2840.

Правообладатель

Фирма FEI Company, США

Адрес: 5350 NE Dawson Creek Drive, Hillsboro, Oregon, 97124, США

Тел./факс: +1 (503) 726-75-00

Web-сайт: https://www.fei.com/

E-mail: info@fei.com

Изготовитель

Фирма FEI Company, США

Адрес: 5350 NE Dawson Creek Drive, Hillsboro, Oregon, 97124, США

Тел./факс: +1 (503) 726-75-00

Web-сайт: https://www.fei.com/

E-mail: info@fei.com

Испытательный центр

Акционерное общество «Научно-исследовательский центр по изучению свойств

поверхности и вакуума»

(АО «НИЦПВ»)

Адрес: 119421, город Москва, вн. тер. г. муниципальный округ Обручевский, ул. Новаторов, д. 40, к.1, помещ. 1/2

Тел./Факс: +7 (495) 935-97-77

E-mail: nicpv@mail.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

RA.RU.314803 от 06.06.2024 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «^2Э » __^г_^ста 2025 г. № ¹⁸⁵³

Лист № 1 Регистрационный № 96295-25 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Установка резервуаров РГС - подземная.

Резервуары изготовлены в следующих модификациях: РГС-50 с заводским номером 5, РГС-60 с заводскими номерами 2, 3, 4, РГС-75 с заводским номером 1.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на табличку резервуара. Табличка крепится к резервуару.

Резервуары РГС-50 с заводским номером 5, РГС-60 с заводскими номерами 2, 3, 4, РГС-75 с заводским номером 1 расположены на территории АЗС №267, ООО «ТАИФ-НК АЗС» по адресу: Республика Татарстан, Мензелинский м.р-н, с.п. Юртовское, территория Автодорога М-7, 1099 км, сооружение 1.

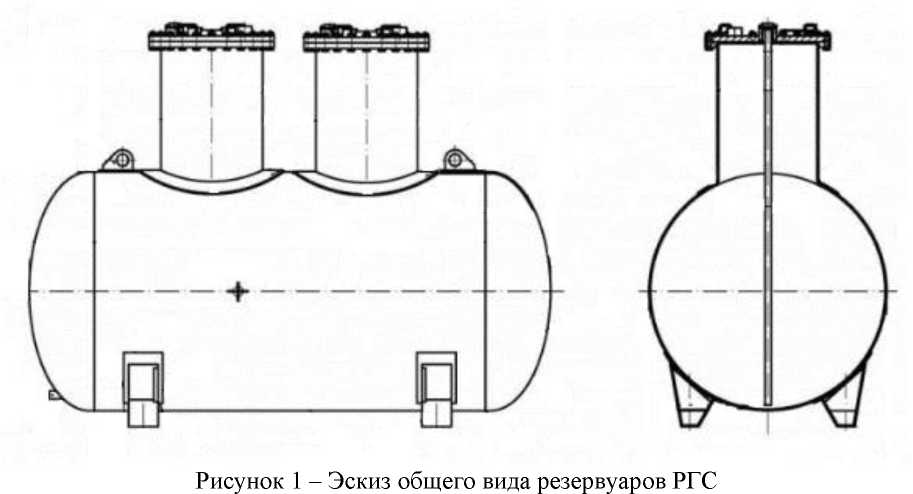

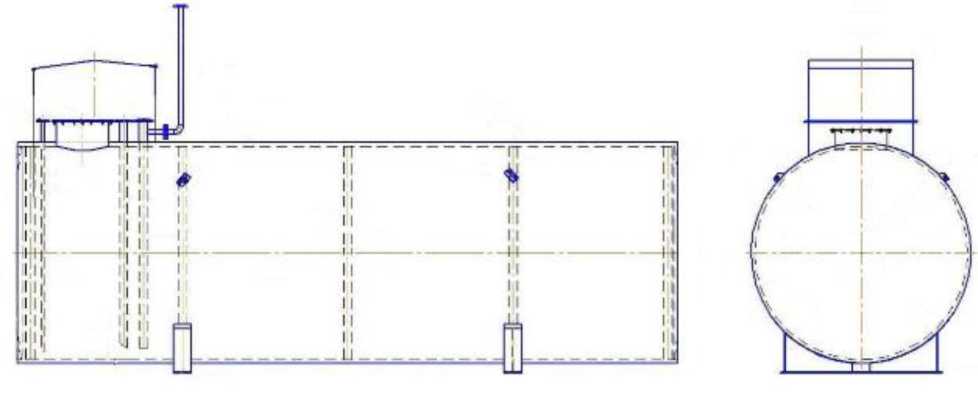

Эскиз общего вида резервуаров приведен на рисунке 1. Фотографии горловин приведены на рисунках 2, 3, 4.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 2 - Горловина резервуара РГС-50 зав.№ 5

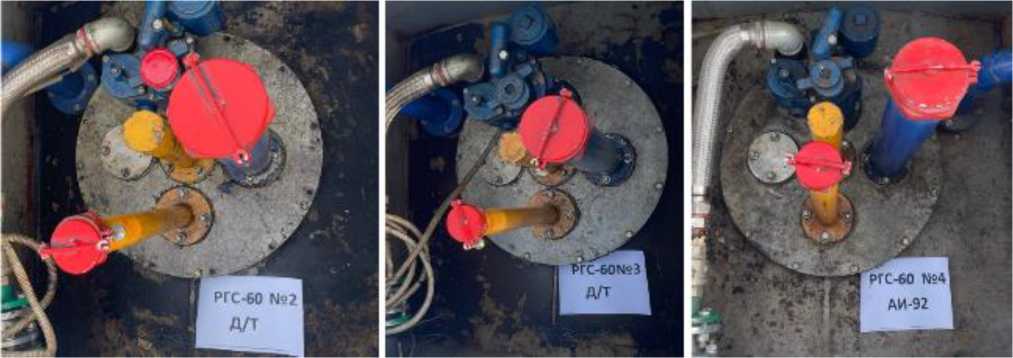

Рисунок 3 - Горловины резервуаров РГС-60 зав.№№ 2, 3, 4

Рисунок 4 - Горловина резервуара РГС-75 зав.№ 1

Пломбирование резервуаров РГС не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Наименование характеристики	РГС-50	РГС-60	РГС-75
Номинальная вместимость, м³	50	60	75
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, ^оС Атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-50	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.
Резервуар стальной горизонтальный цилиндрический	РГС-60	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.
Резервуар стальной горизонтальный цилиндрический	РГС-75	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Юридический адрес: 420097, Республика Татарстан (Татарстан), г.о. город Казань, г. Казань, ул. Зинина, д. 10, офис 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Изготовитель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420097, Республика Татарстан (Татарстан), г.о. город Казань, г. Казань, ул. Зинина, д. 10, офис 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, пом. 1011

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312640

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

1853

от «ВВ » августа 2025 г. №

Лист № 1

Всего листов 4

Регистрационный № 96296-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС Назначение средства измерений

Описание средства измерений

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Установка резервуаров РГС - подземная.

Резервуары изготовлены в следующих модификациях: РГС-15 с заводскими номерами 3, 4, РГС-20 с заводскими номерами 1, 2.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на табличку резервуара. Табличка крепится к люку резервуара.

Резервуары РГС-15 с заводскими номерами 3, 4, РГС-20 с заводскими номерами 1, 2 расположены на территории АЗС №140, ООО «ТАИФ-НК АЗС» по адресу: 422542, Республика Татарстан, р-н Зеленодольский, г. Зеленодольск, ул. Спортивная, 34А.

Эскиз общего вида резервуаров приведен на рисунке 1. Фотографии горловин приведены на рисунках 2, 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 2 - Горловины резервуаров РГС-15 зав.№№ 3, 4

Рисунок 3 - Горловины резервуаров РГС-20 зав.№№ 1, 2

Пломбирование резервуаров РГС не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
	РГС-15	РГС-20
Номинальная вместимость, м³	15	20
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

аблица 2 - Технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, ^оС Атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-15	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.
Резервуар стальной горизонтальный цилиндрический	РГС-20	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Юридический адрес: 420097, Республика Татарстан (Татарстан), г.о. город Казань, г. Казань, ул. Зинина, д. 10, офис 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Изготовитель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420097, Республика Татарстан (Татарстан), г.о. город Казань, г. Казань, ул. Зинина, д. 10, офис 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, пом. 1011

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312640

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

1853

от «ВВ » августа 2025 г. №

Лист № 1

Всего листов 3

Регистрационный № 96297-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-25

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-25 (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 25 м³ подземного расположения.

Резервуары представляют собой горизонтально расположенные цилиндрические стальные сосуды с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Резервуары РГС-25 с заводскими номерами 1, 2, 3 расположены на территории АЗС №124, ООО «ТАИФ-НК АЗС» по адресу: 422540, Республика Татарстан, м.р-н Зеленодольский, г. Зеленодольск, ул. Королева, зд. 6Б.

Эскиз общего вида резервуаров приведен на рисунке 1. Горловины резервуаров РГС-25 приведены на рисунке 2.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Эскиз общего вида резервуаров РГС-25

Рисунок 2 - Горловины резервуаров РГС-25 зав.№№ 1, 2, 3 Пломбирование резервуаров РГС-25 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	25
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, ^оС Атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-25	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Юридический адрес: 420097, Республика Татарстан (Татарстан), г.о. город Казань, г. Казань, ул. Зинина, д. 10, офис 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Изготовитель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420097, Республика Татарстан (Татарстан), г.о. город Казань, г. Казань, ул. Зинина, д. 10, офис 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, пом. 1011

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312640

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 118 » августа 2025 Г. № ¹⁸⁵³

Лист № 1

Всего листов 10

Регистрационный № 96298-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи вихретоковые RS

Назначение средства измерений

Преобразователи вихретоковые RS (далее - преобразователи) предназначены для измерений виброперемещения, относительного перемещения (осевого смещения) и частоты вращения.

Описание средства измерений

Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Изменение расстояния между чувствительным элементом датчика и объектом измерений в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного сигнала.

Конструктивно преобразователи состоят из датчика, генератора гармонических колебаний (проксиметра) и соединительного кабеля. Датчик питается высокочастотным напряжением от проксиметра. Измерения происходят без механического контакта преобразователя с контролируемым объектом. Датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа.

Преобразователи вихретоковые RS выпускаются в следующих исполнениях: RS9000XL, RSXL, RS9000XL NSv, RS990 и RS991.

Исполнение RS9000XL:

1. Датчики (5 мм) в составе преобразователей выпускаются в следующих модификациях:

RS900AAA-BB-CC-DD-EE-FF

где:

ААА - тип резьбы (171, 172, 173, 174, 175, 176);

ВВ - длина датчика без резьбы (00, 23, 00, 88);

СС - длина датчика (02, 08, 25, 96);

DD - длина датчика с кабелем (05, 10, 15, 20, 50, 90);

ЕЕ - тип соединения (01, 02, 11, 12);

FF - взрывозащита (00 или 05).

С соединительным кабелем:

RS900130-AAA-BB-CC

где:

AAA - длина кабеля (030 - 3 м, 035 - 3,5 м, 040 - 4 м, 045 - 4,5 м, 070 - 7 м, 075 - 7,5 м, 080 - 8 м, 085 - 8,5 м);

ВВ - кабель бронированый/не бронированый, тип разъема (00 - 13);

СС - взрывозащита (00 или 05).

С проксиметром:

RS900180-AA-BB

где:

АА - общая длина кабеля (10, 11, 12 - 1 м, 50, 51, 52 - 5 м, 90, 91, 92 - 9 м);

ВВ - взрывозащита (00 или 05).

2. Датчики (8 мм) в составе преобразователей выпускаются в следующих модификациях:

RS900AAA-BB-CC-DD-EE-FF

где:

ААА - тип резьбы (101, 102, 103, 104, 105, 106, 107, 108, 191, 192, 193, 194, 195, 196); ВВ - длина датчика без резьбы (00, 02, 05, 23, 00, 88);

СС - длина датчика (02, 08, 12, 25, 30, 96);

DD - длина датчика с кабелем (05, 10, 15, 20, 50, 90);

ЕЕ - тип соединения (01, 02, 11, 12);

FF - взрывозащита (00 или 05).

С соединительным кабелем:

RS900130-AAA-BB-CC

где: AAA - длина кабеля (030 - 3 м, 035 - 3,5 м, 040 - 4 м, 045 - 4,5 м, 070 - 7 м, 075 - 7,5 м, 080 - 8 м, 085 - 8,5 м);

ВВ - кабель бронированый/не бронированый, тип разъема (00 - 13);

СС - взрывозащита (00 или 05).

и соединительным кабелем:

RS900190-AAA-BB-CC

где: AAA - длина кабеля (030 - 3 м, 040 - 4 м, 070 - 7 м, 080 - 8 м);

ВВ - кабель бронированый/не бронированый, тип разъема (00 - 13);

СС - взрывозащита (00 или 05).

С проксиметром:

RS900180-AA-BB

где:

АА - общая длина кабеля (10, 11, 12 - 1 м, 50, 51, 52 - 5 м, 90, 91, 92 - 9 м);

ВВ - взрывозащита (00 или 05).

3. Датчики (11 мм) в составе преобразователей выпускаются в следующих модификациях:

RS900AAA-BB-CC-DD-EE-FF

где:

ААА - тип резьбы (701, 702, 705, 706, 707, 708);

ВВ - длина датчика без резьбы (00,02, 89);

СС - длина датчика (10, 18, 99);

DD - длина датчика с кабелем (10, 50, 90);

ЕЕ - тип соединения (01, 02, 11, 12);

FF - взрывозащита (00 или 05).

и модификации:

RS900AAA-BBB-CCC-DD-EE-FF

где:

ААА - тип резьбы (703, 704, 709, 710);

ВВВ - длина датчика без резьбы (000, 005, 046, 224);

ССС - длина датчика (026, 250);

DD - длина датчика с кабелем (10, 50, 90);

ЕЕ - тип соединения (01, 02, 11, 12);

FF - взрывозащита (00 или 05).

С соединительным кабелем:

RS900730-AAA-BB-CC

где:

AAA - длина кабеля (040 - 4 м, 080 - 8 м);

ВВ - кабель бронированый/не бронированый, тип разъема (00 - 13);

СС - взрывозащита (00 или 05).

С проксиметром:

RS900780-AA-BB

где:

АА - общая длина кабеля (50, 51, 52 - 5 м, 90, 91, 92 - 9 м);

ВВ - взрывозащита (00 или 05).

4. Датчики (25 мм) в составе преобразователей выпускаются в следующих модификациях:

RS900851-AA-BBB-CCC-DD-EE-FF

где:

АА - тип резьбы (01, 02, 03, 04, 05, 06, 07, 08);

BBB - длина датчика без резьбы (000, 224, 089);

СС - длина датчика (026, 250, 010, 099);

DD - длина датчика с кабелем (10, 50, 90);

ЕЕ - тип соединения (01, 02);

FF - взрывозащита (00 или 05).

С соединительным кабелем:

RS900854-AAA-BB-CC

где:

AAA - длина кабеля (040 - 4 м, 080 - 8 м);

BB - кабель бронированый/не бронированый, тип разъема (24 - 25);

СС - взрывозащита (00 или 05).

С проксиметром:

RS900850-AA-BB

где:

АА - общая длина кабеля (50, 51 - 5 м, 90, 91 - 9 м);

BB - взрывозащита (00 или 05).

5. Датчики (50 мм) в составе преобразователей выпускаются в следующих модификациях:

RS900876-AA-BB-CC-DD

где:

АА - тип резьбы (01, 02, 03);

BB - длина датчика с кабелем (10, 50, 90);

СС - тип соединения (01, 02);

DD - взрывозащита (00 или 05).

С соединительным кабелем:

RS900877-AAA-BB-CC

где:

AAA - длина кабеля (040 - 4 м, 080 - 8 м);

ВВ - кабель бронированый/не бронированый, тип разъема (36, 37);

СС - взрывозащита (00 или 05).

С проксиметром:

RS900878-AA-BB

где:

АА - общая длина кабеля (50, 51 - 5 м, 90, 91 - 9 м);

ВВ - взрывозащита (00 или 05).

Исполнение RSXL:

1. Датчики в составе преобразователей выпускаются в следующих модификациях:

RSAAAAA-BB-CC-DD-EE

где:

ААААА - тип резьбы (146054, 164523, 164517, 172330, 146055);

ВВ - длина датчика (02, 08, 10, 40);

СС - длина датчика с кабелем (05, 10, 15, 20, 50, 90);

DD - тип соединения (01, 02);

ЕЕ - взрывозащита (00 или 05).

С соединительным кабелем:

RS900130-AAA-BB-CC

где:

AAA - длина кабеля (030 - 3 м, 035 - 3,5 м, 040 - 4 м, 045 - 4,5 м, 070 - 7 м, 075 - 7,5 м, 080 - 8 м, 085 - 8,5 м);

ВВ - кабель бронированый/не бронированый, тип разъема (00 - 13);

СС - взрывозащита (00 или 05).

С проксиметром:

RS900180-AA-BB

где:

АА - общая длина кабеля (10, 11, 12 - 1 м, 20, 51, 52 - 5 м, 90, 91, 92 - 9 м, 40, 41, 42 - 14 м);

ВВ - взрывозащита (00 или 05).

Исполнение RS9000XL NSv:

1. Датчики в составе преобразователей выпускаются в следующих модификациях:

RS900AAA-BB-CC-DD-EE-FF

где:

ААА - тип резьбы (901, 902, 903, 904, 905, 906, 907, 908, 909, 910);

ВВ - длина датчика без резьбы (00, 02, 05, 23, 92);

СС - длина датчика (02, 08, 12, 25, 30, 99);

DD - длина датчика с кабелем (05, 10, 50, 70);

ЕЕ - тип соединения (01, 02, 11, 12);

FF - взрывозащита (00 или 05).

С соединительным кабелем:

RS900930-AAA-BB-CC

где:

AAA - длина кабеля (040 - 4 м, 045 - 4,5 м, 060 - 6 м, 065 - 6,5 м);

ВВ - кабель бронированый/не бронированый, тип разъема (00 - 05);

СС - взрывозащита (00 или 05).

С проксиметром:

RS900980-AA-BB

где:

АА - общая длина кабеля (50, 51, 52 - 5 м, 70, 71, 72 - 7 м);

ВВ - взрывозащита (00 или 05).

Исполнение RS990:

1. Датчики (5 мм, 8 мм, исполнение RS9000XL NSv) в составе преобразователей выпускаются в следующих модификациях:

RS900AAA-BB-CC-DD-EE-FF

С соединительным кабелем:

RS900130-AAA-BB-CC

С проксиметром:

RS990-AA-BB-CC-DD

где:

АА - диапазон измерений (пик-пик) (04 - от 0 до 100 мкм, 05 - от 0 до 125 мкм, 06 - от 0 до 150 мкм, 08 от 0 до 200 мкм, 10 - от 0 до 254 мкм, 12 - от 0 до 300 мкм, 16 - от 0 до 400 мкм);

ВВ - длина датчика с кабелем (50, 70, 90);

СС - тип соединения (01, 02, 03);

DD - взрывозащита (00 или 05).

Исполнение RS991:

1. Датчики (5 мм, 8 мм, 11 мм, исполнение RS9000XL NSv) в составе преобразователей выпускаются в следующих модификациях:

RS900AAA-BB-CC-DD-EE-FF

С соединительным кабелем:

RS900130-AAA-BB-CC

С проксиметром:

RS991-AA-BB-CC-DD

где:

АА - диапазон измерений (пик-пик) (06 - от 0 до 1,2 мм, 01 - от 0 до 2 мм, 20 - от 0 до 4 мм, 25 - от 0 до 1,27 мм);

ВВ - длина датчика с кабелем (50, 70, 90);

СС - тип соединения (01, 02, 03);

DD - взрывозащита (00 или 05).

Общий вид преобразователей вихретоковых RS представлен на рисунке 1. Пломбирование преобразователей не предусмотрено.

Заводские номера преобразователей в цифро-буквенном формате наносятся на корпус проксиметра методом наклейки и типографским способом на вкладыш, закрепленный при помощи прозрачной термоусадочной трубки на кабеле датчика. Нанесение знака поверки на средство измерений не предусмотрено.

Место нанесения заводского номера

^t«S991-01-XX-01-00

ЯМЕМТ LOOP RANGE.----- --------

<«0Х «ANGE 10-90 mill ElECZERO: IS VdC# < SYSTEM: S METERS 9000X1 S/9mm OeSPMATkAISIAlAO

CUSTOM 2-WIRE

THRUST TRANSMITTER

I MOO 2MMS-01 Ж

Рисунок 1 - Общий вид датчиков и проксиметров из состава преобразователей вихретоковых RS

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики (исполнение RS9000XL, RSXL и RS9000XL NSv)

Наименование характеристики	Значения характеристики
Наименование характеристики	3 мм	4 мм	5 мм	8 мм	11 мм	18 мм	22 мм	25 мм	32 мм	36 мм	50 мм
Номинальное значение коэффициента преобразования, В/мм	22,9	16	2,5	2,5	1,25	2	1,6	0,4	0,787	0,394	0,394
Пределы отклонения коэффициента преобразования от номинального значения, %	±10
Диапазоны измерений осевого перемещения, мм	от 0 до 0,7	от 0 до 1	от 0 до 2	от 0 до 2	от 0 до 4	от 0 до 18	от 0 до 10	от 0 до 12,5	от 0 до 12,6	от 0 до 16	от 0 до 27,9

Продолжение таблицы 1

Наименование характеристики	Значения характеристики
	3 мм	4 мм	5 мм	8 мм	11 мм	18 мм	22 мм	25 мм	32 мм	36 мм	50 мм
Пределы допускаемой основной относительной погрешности измерений осевого перемещения, %	±3
Диапазон измерений размаха виброперемещения (ампл.), мкм	от 10 до 400				-
Диапазон рабочих частот, Гц	от 0,1 до 1000				-
Нелинейность амплитудной характеристики, %	±10				-
Неравномерность частотной характеристики при измерении виброперемещения в диапазоне частот от 0,1 до 1000 Гц, дБ	±0,5				-
Диапазон измерений частоты вращения, об/мин	от 1 до 8000				-
Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин	±(1+N-0,001), N - значение частоты вращения				-
Пределы допускаемой дополнительной приведенной погрешности измерений осевого перемещения, размаха виброперемещения, частоты вращения при изменении температуры окружающей среды, %/°С	±0,1

Наименование характеристики	Значения характеристики
Наименование характеристики	5 мм	8 мм	NSv	11 мм
Номинальное значение коэффициента преобразования, мА/мкм: - в диапазоне от 0 до 100 мкм		0,16		4
- в диапазоне от 0 до 125 мкм		0,128		4
- в диапазоне от 0 до 150 мкм		0,107		4
- в диапазоне от 0 до 200 мкм		0,08		4
- в диапазоне от 0 до 254 мкм		0,06		4
- в диапазоне от 0 до 300 мкм		0,05		4
- в диапазоне от 0 до 400 мкм		0,04		4
- в диапазоне от 0 до 2000 мкм		7,87		4
- в диапазоне от 0 до 4000 мкм		-		4
- в диапазоне от 0 до 1200 мкм		13,33		4
- в диапазоне от 0 до 1270 мкм		12,60		4
- в диапазоне от 0 до 2000 мкм		16		4
- в диапазоне от 0 до 4000 мкм		7,87		4
Пределы отклонения
коэффициента преобразования		±10
от номинального значения, %
Диапазоны измерений осевого		от 0 до 100
перемещения (с проксиметром		от 0 до 125
990), мкм		от 0 до 150 от 0 до 200 от 0 до 254 от 0 до 300 от 0 до 400 от 0 до 2000 от 0 до 4000		-
Диапазоны измерений осевого		от 0 до 2000
перемещения (с проксиметром		от 0 до 4000
991), мкм		от 0 до 1200 от 0 до 1270 от 0 до 2000 от 0 до 4000
Диапазон значений выходного
тока, мА		от 4 до 20
Пределы допускаемой основной приведенной
погрешности преобразования		±10
осевого перемещения в значения выходного тока, %
Пределы допускаемой дополнительной приведенной преобразования осевого
перемещения в значения		±0,1
выходного тока при изменении температуры окружающей среды, %/°С

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Нормальные условия измерений: - температура окружающей среды, °С	от +15 до +25
Условия эксплуатации, °С: - датчика	от -55 до +232
- проксиметра	от -55 до +100
Габаритные размеры, мм, не более: - датчика (без кабеля), (диаметрвысота)	14^х250
- проксиметра, (длина^хвысота^хширина)	90^х39^х70
Масса, кг, не более: - датчика (без кабеля)	1,9
- проксиметра	0,25
Ех-маркировка взрывозащиты по ГОСТ 31610.0-2019:	0Ех ia IIC T4 Ga Х
- датчика	0Ех ia IIC Т5...Т1 Ga Х
- проксиметра	0Ех ia IIC Т5...Т4 Ga Х

Знак утверждения типа

наносится на титульный лист паспорта методом печати или наклейки.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Преобразователь вихретоковый	RS	1 шт.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 4 Руководства по эксплуатации «Устройство и принцип работы».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта № 2772 от 27.12.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

Приказ Росстандарта № 2183 от 01.09.2022 г. «Об утверждении Государственной поверочной схемы для средств измерений угловой скорости и частоты вращения»;

Стандарт предприятия на преобразователи вихретоковые RS.

Правообладатель

«Shanghai Ruishi Instrument Electronic Co., Ltd.», Китай

Адрес: Room 2001, No. 4299 Jindu Road, Minhang District, Shanghai

Web-сайт: www.rvissensors.com

Е-mail: 13601921246@163.com

Изготовитель

«Shanghai Ruishi Instrument Electronic Co., Ltd.», Китай

Адрес: Room 2001, No. 4299 Jindu Road, Minhang District, Shanghai

Web-сайт: www.rvissensors.com

Е-mail: 13601921246@163.com

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495)437-55-77 / 437-56-66

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ » августа 2025 Г. № ^{185 3}

Лист № 1 Регистрационный № 96299-25 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерительные СИ БРП-18.9514-0 контроля параметров блоков 5 и блоков рулевых приводов БРП-18 изделий 180 Назначение средства измерений

Системы измерительные СИ БРП-18.9514-0 контроля параметров блоков 5 и блоков рулевых приводов БРП-18 изделий 180 (далее - система или СИ БРП-18) предназначены для измерений напряжений и силы постоянного тока, разности фаз низкочастотных сигналов, временных интервалов и воспроизведения напряжений постоянного тока.

Описание средства измерений

Конструктивно системы включают в себя: пульт проверки блока 5 180.9514-0 (блок сопряжения системы с проверяемым объектом); источники питания постоянного тока; для СИ БРП № 012081 персональный компьютер настольного исполнения с установленной в него платой АЦП с дополнительной опцией ЦАП L-791, выполненные в стандарте PCI; для СИ БРП № 202194 компьютер с внешним модулем АЦП Е-502 с дополнительной опцией ЦАП; комплект периферийного оборудования и комплект монтажных частей, а также оборудование для проведения поверки, в составе: пульт проверочный ППСИ БРП-180.9514-0 (для вывода сигналов и команд на внешние устройства); пульт технологический ПТ2 180.9513-0 (имитатор) и комплект монтажных частей, поставляемые по отдельному заказу. Пульты и источники питания выполнены в виде отдельных блоков настольного исполнения.

Принцип действия систем основан на последовательном формировании управляющих сигналов, обеспечивающих работу блока 5 и блоков рулевых приводов БРП-180 с измерением параметров, характеризующих работоспособность. При обнаружении несоответствия какого-либо параметра заданному значению на любом шаге измерительного контроля управляющая программа системы сообщает пользователю об ошибке и прекращает подачу питающих напряжений с проверяемого изделия.

Функционально система состоит из измерительных каналов (ИК):

- ИК времени задержки сигнала «Готов +»;
- ИК времени задержки сигнала «Готов -»;
- ИК времени задержки сигнала «ПИ-1»;
- ИК времени задержки сигнала «Разар.»;
- ИК времени задержки сигнала «СВР5»;
- ИК напряжения постоянного тока команды «ПИ» по цепи «ЭВ2-1»;
- ИК напряжения постоянного тока по цепи «ПИ-1»;
- ИК напряжения постоянного тока начального отклонения рулей;
- ИК напряжения постоянного тока на выходе датчиков обратной связи (ДОС);

- ИК воспроизведения напряжения постоянного тока управляющих сигналов;

- ИК скорости изменения напряжения;

- ИК разности фаз;

- ИК силы постоянного тока по цепи питания «90 В РП».

ИК времени задержки сигналов «Готов +» и «Готов -»

Принцип действия ИК основан на измерении времени задержки сигнала с исследуемого объекта путём подсчёта числа тактовых импульсов компьютера за время, прошедшее между подачей напряжения питания постоянного тока 27 В ИП и приемом сигналов «Готов +» и «Готов -», с последующим преобразованием его в цифровой код в реальном времени с помощью модуля АЦП - ЦАП подключенного по интерфейсу USB к компьютеру системы, обработкой и выдачей результатов измерения на внешние устройства в виде, удобном для пользователя.

ИК времени задержки сигналов «ПИ-1», «СВР5» и «Разар.»

Принцип действия ИК основан на измерении времени задержки сигнала с исследуемого объекта путём подсчёта числа тактовых импульсов компьютера за время, прошедшее между подачей команды СВР2 и приемом сигналов «ПИ-1», «СВР5» и «Разар.», с последующим преобразованием его в цифровой код в реальном времени с помощью модуля АЦП - ЦАП подключенного по интерфейсу USB к компьютеру системы, обработкой и выдачей результатов измерения на внешние устройства в виде, удобном для пользователя.

ИК напряжения постоянного тока сигналов «ПИ» по цепи «ЭВ2-1», «ПИ-1», начального отклонения рулей и на выходе датчиков обратной связи (ДОС)

Принцип действия ИК основан на преобразовании напряжения постоянного тока сигналов «ПИ» по цепи «ЭВ2-1», «ПИ-1», начального отклонения рулей и на выходе датчиков обратной связи (ДОС) от объекта контроля в реальном времени с помощью модуля АЦП - ЦАП подключенного по интерфейсу USB к компьютеру системы, в цифровой код с последующей его обработкой и выдачей результатов измерения на внешние устройства в виде, удобном для пользователя.

ИК воспроизведения напряжения постоянного тока управляющих сигналов

Принцип действия ИК основан на формировании с помощью модуля АЦП - ЦАП подключенного по интерфейсу USB к компьютеру системы, по установленным данным оператором на управляющем компьютере, сигнала в форме меандра и подаче на объект проверки посредством пульта проверки блока 5 180.9514-0.

ИК скорости изменения напряжения

Принцип действия ИК основан на измерении приращения напряжения с объекта контроля в реальном времени, за определенный интервал времени и преобразовании его, с помощью внешнего модуля АЦП - ЦАП подключенного по интерфейсу USB к компьютеру системы, в цифровой код, с последующей математической обработкой и выдачей результатов измерения на внешние устройства в размерности и виде, удобном для пользователя.

ИК разности фаз

Принцип действия ИК основан на формировании тестового синусоидального сигнала с помощью внешнего модуля АЦП - ЦАП подключенного по интерфейсу USB к компьютеру системы, подаче его на исследуемый объект с последующим измерением разности фаз между тестовым сигналом и сигналом на выходе с объекта и выдачи ее значения на внешние устройства в виде, удобном для пользователя.

ИК силы постоянного тока по цепи питания «90 В РП»

Принцип действия ИК основан на формировании падения напряжения постоянного тока по цепи 27 В на резисторах малого сопротивления (менее 0,1 Ом), входящих в блок сопряжения с последующим преобразованием его в цифровой код в реальном времени с помощью внешнего модуля АЦП - ЦАП подключенного по интерфейсу USB к компьютеру системы, его обработкой и выдачей результатов измерения на внешние устройства в виде, удобном для пользователя.

По условиям эксплуатации системы удовлетворяет требованиям группы B1 по ГОСТ Р 52931-2008 с диапазоном рабочих температур от +10 °С до +30 °С и относительной влажностью воздуха от 30 до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям.

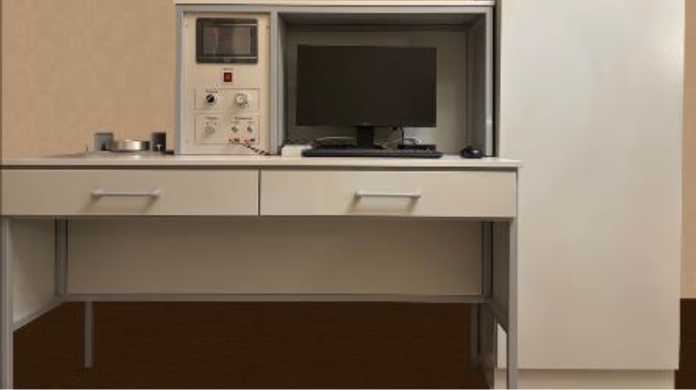

Внешний вид систем, изготовленных в единичных экземплярах, заводские номера 012081, 202194 и их составных частей СИ БРП-180 приведены на рисунках 1 - 6.

Рисунок 1

Защита от несанкционированного доступа к компонентам системы обеспечивается:

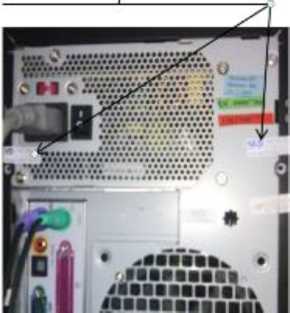

- пломбированием системного блока наклейками на задней стенке кожуха в соответствии с рисунком 2;
- пломбированием пульта проверки блока 5 180.9514-0 клеймом ОТК на боковой стенке кожуха поверх головки винта крепления в соответствии с рисунками 4 и 5.

Внешний вид модуля АЦП - ЦАП изображен на рисунке 3.

Место пломбировки

Рисунок 2

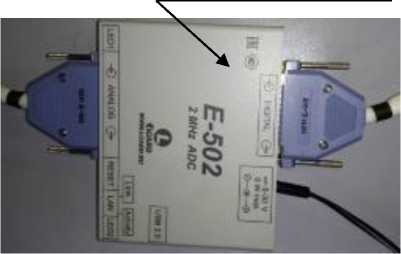

Модуль АЦП Е-502

Рисунок 3

Заводской номер в формате шести арабских цифр («012081», «202194»), нанесен на шильдик расположенный на задней панели пульта проверки (БС) в соответствии с рисунком 6 стойкими чернилами, что обеспечивает надежную гарантию прочтения и сохранности номера в процессе эксплуатации систем, на весь срок службы. Шильдики с заводскими номерами представлены на рисунках 7 и 8.

Место нанесение наклейки

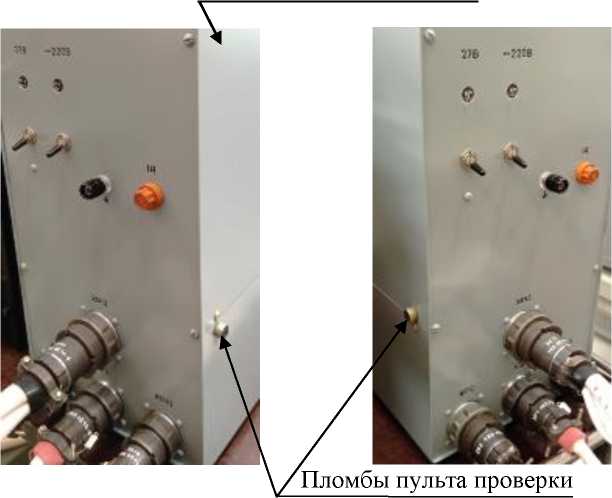

Пломбы пульта проверки

-?2ГВ

-гт

Рисунок 4

Шильдик

Рисунок 6

Рисунок 5

Рисунок 7

Рисунок 8

Программное обеспечение

Программное обеспечение системы предназначено для проверки параметров блоков рулевых приводов БРП-180 в автоматизированном режиме. Метрологически значимая часть программного обеспечения (ПО) системы представляет программный продукт - базовое программное обеспечение:

- для СИ БРП № 012081 - «rm180v3.0.9»;

- для СИ БРП № 202194 - «rm180v4.0.1».

Система расположена в цехе с ограниченным допуском, отсутствием интерфейса связи с внешним сетевым окружением, что исключает несанкционированный доступ к метрологически значимой части ПО.

Метрологически значимая часть ПО системы и данные достаточно защищены с помощью специальных средств защиты (проверка контрольной суммы, отсутствие протоколов передачи данных и интерфейсов связи) от преднамеренных и непреднамеренных изменений, что соответствует уровню защиты «Средний» по Р 50.2.077-2014.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1 -

ПО

данные

Идентификационные данные (признаки)	Контроль привода БРП-18
Идентификационное наименование ПО	«rm180»
Номер версии (идентификационный номер) ПО, не ниже:	3.0.9

Метрологические и технические характеристики

Метрологические характеристики системы приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение	Кол. ИК
1	2	3
ИК времени задержки сигнала «Готов +»
Диапазон измерений времени задержки сигнала «Готов +», мс	от 10 до 500	1
Пределы допускаемой приведенной к высшему пределу (к ВП) погрешности измерений времени задержки сигнала «Готов +», %	±3	1
ИК времени задержки сигнала «Готов -»
Диапазон измерений времени задержки сигнала «Готов -», мс	от 10 до 500	1
Пределы допускаемой приведенной (к ВП) погрешности измерений времени задержки сигнала «Готов -», %	±3	1
ИК времени задержки сигнала «ПИ-1»
Диапазон измерений времени задержки сигнала «ПИ-1», мс	от 10 до 500	1
Пределы допускаемой приведенной (к ВП) погрешности измерений времени задержки сигнала «ПИ-1», %	±3	1
ИК времени задержки сигнала «Разар.»
Диапазон измерений времени задержки сигнала «Разар.», мс	от 10 до 1000	1
Пределы допускаемой приведенной (к ВП) погрешности измерений времени задержки сигнала «Разар.», %	±3	1
ИК времени задержки сигнала «СВР5»
Диапазон измерений времени задержки сигнала «СВР5», мс	от 10 до 100	1
Пределы допускаемой приведенной (к ВП) погрешности измерений времени задержки сигнала «СВР5», %	±3	1

Продолжение таблицы 2

Наименование характеристики	Значение	Кол. ИК
1	2	3
ИК напряжения постоянного тока команды «ПИ» по цепи «ЭВ2-1»
Диапазон измерений напряжения постоянного тока команды «ПИ» по цепи «ЭВ2-1», В	от +24 до +36	1
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока команды «ПИ» по цепи «ЭВ2-1», %	±3	1
ИК напряжения постоянного тока по цепи «ПИ-	»
Диапазон измерений напряжения постоянного тока по цепи «ПИ-1», В	от +1 до +10	1
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока по цепи «ПИ-1», %	±3	1
ИК напряжения постоянного тока начального отклонения рулей
Диапазоны измерений напряжения постоянного тока предварительного отклонения рулей, В	от -0,7 до -0,2; от +0,2 до +0,7	4
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока предварительного отклонения рулей, В	±0,04	4
ИК напряжения постоянного тока на выходе датчиков обратной связи (ДОС)
Диапазоны измерений напряжения постоянного тока на выходе ДОС, В	от -12 до -8; от +8 до +12	4
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока на выходе ДОС, %	±3	4
ИК воспроизведения номинального значения напряжения постоянного тока управляющих сигналов
Номинальные значения воспроизводимого напряжения постоянного тока управляющих сигналов, В	-10; +10	4
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока управляющих сигналов, В	±0,1	4
ИК скорости изменения напряжения
Диапазоны измерений скорости изменения напряжения, В/с	от 20 до 120	4
Пределы допускаемой приведенной (к ВП) погрешности измерений скорости изменения напряжения, %	±3	4
ИК разности фаз
Диапазоны измерений разности фаз: - на частоте 10 Гц, градус - на частоте 15 Гц, градус - на частоте 20 Гц, градус	от 0 до 20 от 0 до 30 от 0 до 45	4
Пределы допускаемой абсолютной погрешности измерений разности фаз, градус	±3	4
ИК силы постоянного тока по цепи питания «90 В	РП»
Диапазон измерений силы постоянного тока по цепи питания «90 В РП», А	от 0,25 до 3,0	1
Пределы допускаемой абсолютной погрешности измерений напряжения силы постоянного тока по цепи питания «90 В РП», А	±0,25	1

Технические характеристики системы приведены в таблице 3.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания:
- напряжение питания переменного тока, В	220 ±22
- частота переменного тока, Гц	50 ±1
- потребляемая мощность от сети переменного тока (220 +22) В
частотой (50 ±1) Гц, ВА, не более:
- пульт проверки блока 5 180.9514-0	200
- системный блок с встроенной платой АЦП-ЦАП L-791	500
(для СИ БРП № 012081)
- модуль АЦП-ЦАП Е-502 (для СИ БРП № 202194)	6
- монитор	100
- принтер	300
- источники напряжений постоянного тока:
- Heiden LAB/SM 345	3000
- Heiden LAB/SM 470	4000
- Б5-71/2М	300
Габаритные размеры составных частей средства измерений, мм, (в*шхг), не более:
- пульт проверки блока 5 180.9514-0	363x175x304
- системный блок с встроенной платой АЦП-ЦАП L-791
(для СИ БРП № 012081)	370x160x420
- модуль АЦП-ЦАП Е-502 (для СИ БРП № 202194)	39x140x112
- монитор	391x366x200
- принтер	220x360x230
- источники напряжений постоянного тока:
- Heiden LAB/SM 345	50x440x450
- Heiden LAB/SM 470	50x440x450
- Б5-71/2М	70x250x285
Масса составных частей, кг, не более:
- пульт проверки блока 5 180.9514-0	7
- системный блок с встроенной платой АЦП-ЦАП L-791
(для СИ БРП № 012081)	5
- модуль АЦП-ЦАП Е-502 (для СИ БРП № 202194)	0,35
- монитор	3
- принтер	5
- источники напряжений постоянного тока:
- Heiden LAB/SM 345	7
- Heiden LAB/SM 470	7,6
- Б5-71/2М	2,2

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на боковую панель блока сопряжения БС-180.9514-0 в виде наклейки.

Комплектность средства измерений

Комплект поставки приведен в таблице 4.

Таблица 4 - Перечень составных частей системы измерительной СИ БРП-180

Обозначение	Наименование	Кол-во^!)экз./шт.
1	2	3
Система СИ БРП-180, в составе:
180.9514-0	Пульт проверки блока 5	1
	Системный блок с встроенной платой АЦП-ЦАП L-791 (для СИ БРП № 012081)	1
Е-502	Модуль АЦП- ЦАП (для СИ БРП № 202194)	1
	Монитор	1
	Принтер	1
Heiden LAB/SM 470	Блоки питания	1
Heiden LAB/SM 345		1
Б5-71/2М		1
Комплект монтажных частей, в составе:
180.9514-410	Жгут 1	1
180.9514-420	Жгут 2	1
180.9514-430	Жгут 3	1
180.9514-440	Жгут 4	1
180.9514-480	Жгут 5	1
180.9514-490	Жгут 6	1
180.9514-520	Переходник	1
СИ БРП-18.9514-0 РЭ	Системы измерительные СИ БРП-18.9514-0 контроля параметров блоков 5 блоков рулевых приводов БРП-18 изделий 180. Руководство по эксплуатации	1
СИ БРП-18.9514-0 ФО	Система измерительная СИ БРП-18.9514-0 контроля параметров блоков 5 блоков рулевых приводов БРП-18 изделий 180. Формуляр	1
Примечание: ¹⁾ количество составных частей указано для каждого экземпляра системы

Сведения о методиках (методах) измерений

приведены в разделе 1.5 «Принцип действия ИК» руководства по эксплуатации БРП-180.9514-0 РЭ.

Нормативные и технические документы, устанавливающие требования к системам измерительным контроля параметров блоков рулевых приводов БРП-180

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Общие положения;

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140^-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2022 г. № 3345 «Об утверждении Государственной поверочной схемы для средств измерений угла фазового сдвига между двумя электрическими напряжениями в диапазоне частот от Т10^-2 Гц до 240⁷ Гц».

Правообладатель

Акционерное общество «Государственное машиностроительное конструкторское бюро «Вымпел» им. И.И. Торопова»

(АО «Гос МКБ «Вымпел» им. И.И. Торопова»)

ИНН: 7733546058

Юридический адрес: 125424 г. Москва, Волоколамское шоссе, д. 90

Телефон: (495) 491-05-31

Факс: (495) 490-22-22

Изготовитель

Акционерное общество «Арзамасский приборостроительный завод им. П.И. Пландина»

(АО «Арзамасский приборостроительный завод им. П.И. Пландина»)

ИНН: 5243001742

Адрес: 607220 Нижегородская обл., г. Арзамас, ул. 50 лет ВЛКСМ д. 8А

Телефон: (831-47) 7-91-20, 7-91-21

Факс: (831-47) 7-95-77, 7-95-26

Web-сайт: www.oaoapz.com

Е-mail: apz@oaoapz.com

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной

метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский проспект, д.31

Адрес осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46

Телефон: (495) 437-55-77

Факс: (495) 430-57-25

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13

Лист № 1 Регистрационный № 96300-25 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Роквул-Урал» Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Роквул-Урал» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электрической энергии и мощности, потребленной (переданной) за установленные интервалы времени отдельными технологическими объектами, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

1- й уровень - измерительно-информационные комплексы (далее - ИИК), включающие в себя измерительные трансформаторы тока (далее - ТТ), измерительные трансформаторы напряжения (далее - ТН) и счетчики активной и реактивной электрической энергии (далее -счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
2- й уровень - информационно-вычислительный комплекс (далее - ИВК), включающий сервер с программным обеспечением (ПО) «АльфаЦЕНТР» (далее - сервер), устройства синхронизации системного времени (далее - УССВ), каналообразующую аппаратуру, автоматизированные рабочие места (далее - АРМ), технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются усредненные значения активной мощности и среднеквадратические значения напряжения и тока за период 0,02 с. По вычисленным среднеквадратическим значениям тока и напряжения производится вычисление полной мощности за период. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.

От сервера информация в виде xml-файлов установленных форматов поступает на АРМ по каналу связи сети Internet.

Передача информации от сервера или АРМ в програмно-аппаратный комплекс АО «АТС» с электронной цифровой подписью субъекта ОРЭ, в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭ осуществляется по каналу связи с протоколом TCP/IP сети internet в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояний объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектвов оптового рынка электрической энергии и мощности.

Сервер может принимать измерительную информацию в виде xml -файлов установленных форматов от ИВК прочих АИИС КУЭ третьих лиц утвержденного типа, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений, и передавать всем заинтересованным субъектам оптового рынка электроэнергии и мощности (ОРЭМ).

АИИС КУЭ имеет систему обеспечения единого времени (далее - СОЕВ), которая включает в себя часы счетчиков, часы сервера и УССВ ИВК. УССВ обеспечивают передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера с часами УССВ типа УСВ-3 осуществляется при каждом сеансе связи, но не реже 1 раза в сутки. Корректировка часов сервера производится при расхождении времени сервера и УССВ на величину более, чем ±1 с.

Сравнение показаний часов счетчиков с часами сервера осуществляется во время каждого сеанса связи со счетчиками, но не реже 1 раза в сутки. Корректировка часов счетчиков производится при расхождении времени счетчиков и сервера на величину более, чем ±1 с.

Цикличность сравнения времени корректируемого и корректирующего компонентов, а также величина порога синхронизации времени являются программируемыми параметрами.

Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено.

Средству измерений присвоен заводской номер 002. Заводской номер АИИС КУЭ ООО «Роквул-Урал» наносится на этикетку, расположенную на тыльной стороне сервера типографским способом, а также указывается в формуляре АИИС КУЭ. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение «АльфаЦЕНТР».

ПО «АльфаЦЕНТР» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «АльфаЦЕНТР». Метрологически значимая часть ПО «АльфаЦЕНТР» указана в таблице 1. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	АльфаЦЕНТР
Номер версии (идентификационный номер) ПО	не ниже 12.1
Наименование программного модуля ПО	ac metrology.dll
Цифровой идентификатор ПО	3E736B7F380863F44CC8E6F7BD211C54
Алгоритм вычисления цифрового идентификатора	MD5

Метрологические и технические характеристики

Таблица 2 - Состав АИИС КУЭ

№ ИИК	Наименование ИИК	Состав ИИК АИИС КУЭ			УССВ/ Сервер
№ ИИК	Наименование ИИК	Трансформатор тока	Трансформатор напряжения	Счётчик электрической энергии	УССВ/ Сервер
1	2	3	4	5	6
1	РП-6 кВ, ЗРУ-6 кВ, 1 СШ 6 кВ, яч. 3	ТОЛ 10 кл.т. 0,5 Ктт = 300/5 рег. № 7069-79	ЗНОЛП кл.т. 0,5 Ктн = (6000/^3/100/^3) рег. № 23544-02	Меркурий 230 ART-00 PQRSIDN кл.т. 0,5S/1,0 рег. № 23345-07	УСВ-3 рег. № 84823-22 Сервер, совместимый с платформой х86-х64
2	РП-6 кВ, ЗРУ-6 кВ, 2 СШ 6 кВ, яч. 9	ТОЛ 10 кл.т. 0,5 Ктт = 300/5 рег. № 7069-79	ЗНОЛП кл.т. 0,5 Ктн = (6000/^3/100/^3) рег. № 23544-07	Меркурий 230 ART-00 PQRSIDN кл.т. 0,5S/1,0 рег. № 23345-07
Примечания 1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Допускается замена УССВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется техническим актом в установленном собственником АИИС КУЭ порядке. Технический акт хранится совместно с описанием типа АИИС КУЭ, как его неотъемлемая часть. 2. Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, - активная, реактивная.

Таблица 3 - Метрологические характеристики

Номер ИИК	cosф	Границы интервала допускаемой относительной погрешности ИИК при измерении активной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95
		31(2)%,	§5 %,	§20 %,	§100 %,
		11(2)% < I изм< I 5 %	I5 %<I изм^ 20 %	I20 %<Iизм<I100%	I100
1-2 (Счетчик 0,5S; ТТ 0,5; ТН 0,5)	1,0	-	1,8	1,2	1,0
	0,8	-	2,9	1,7	1,3
	0,5	-	5,5	3,0	2,3
Номер ИИК	cosф	Границы интервала допускаемой относительной погрешности ИИК при измерении реактивной электрической энергии в нормальных условиях (±6), %, при доверительной вероятности, равной 0,95
		§2%,	§5 %,	§20 %,	§100 %,
		12% < I изм< I 5 %	I5 %<I изм^ 20 %	I20 %<Iизм<I100%	I100
1-2 (Счетчик 1,0; ТТ 0,5; ТН 0,5)	0,8	-	4,6	2,6	2,1
1-2 (Счетчик 1,0; ТТ 0,5; ТН 0,5)	0,5	-	2,7	1,8	1,5
Номер ИИК	cosф	Границы интервала допускаемой относительной погрешности ИИК при измерении активной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95
		31(2)%,	§5 %,	§20 %,	§100 %,
		I1(2)% < I изм< I 5 %	I5 %<I изм^ 20 %	I20 %<Iизм<I100%	I100 Я^изм^ПС^о
1-2 (Счетчик 0,5S; ТТ 0,5; ТН 0,5)	1,0	-	2,2	1,7	1,6
	0,8	-	3,2	2,1	1,8
	0,5	-	5,7	3,3	2,6
Номер ИИК	cosф	Границы интервала допускаемой относительной погрешности ИИК при измерении реактивной электрической энергии в рабочих условиях (±6), %, при доверительной вероятности, равной 0,95
		§2%,	§5 %,	§20 %,	§100 %,
		I2% < I изм< I 5 %	I5 %<I изм^ 20 %	I20 %<Iизм<I100%	I100 Я^изм^ПС^о
1-2 (Счетчик 1,0; ТТ 0,5; ТН 0,5)	0,8	-	5,5	4,0	3,7
1-2 (Счетчик 1,0; ТТ 0,5; ТН 0,5)	0,5	-	4,0	3,4	3,3

Пределы допускаемой абсолютной погрешности смещения шкалы времени СОЕВ

АИИС КУЭ относительно шкалы времени UTC (SU), (±А), с

Пр имечания

1 Границы интервала допускаемой относительной погрешности 5i<2)%p для cos9=1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности §1(2)%р и §2%q для cos9<1,0 нормируются от 12%.

2Метрологические характеристики ИИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
1	2
Количество измерительных каналов	2
Нормальные условия: параметры сети: - напряжение, % от Ином	от 99 до 101
- ток, % от 1ном	от 5 до 120
- коэффициент мощности	0,87
- частота, Гц	от 49,85 до 50,15
температура окружающей среды, °C: - для счетчиков электроэнергии	от +21 до +25
Рабочие условия: параметры сети: - напряжение, % от Ином	от 90 до 110
- ток, % от 1ном	от 5 до 120
- коэффициент мощности, не менее	0,5
- частота, Гц	от 49,6 до 50,4
диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН	от -45 до +40
- для счетчиков	от +10 до +30
- для сервера, УССВ	от +18 до +24
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии Меркурий 230 ART-00 PQRSIDN: - средняя наработка до отказа, ч, не менее	150000
- среднее время восстановления работоспособности, ч, не более	2
УССВ: - средняя наработка до отказа, ч, не менее	45000
- среднее время восстановления работоспособности, ч, не более	2
Сервер АИИС КУЭ: - средняя наработка до отказа, ч, не менее	100000
- среднее время восстановления работоспособности, ч, не более	1
Глубина хранения информации счетчики электроэнергии: тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее	45
при отключенном питании, лет, не менее	5
Сервер АИИС КУЭ: результаты измерений, состояние объектов и средств измерений, лет, не	3,5
менее

Надежность системных решений:

- резервирование питания серверов с помощью источников бесперебойного питания;
- в журналах событий счетчиков фиксируются факты:
- параметрирования;
- пропадания напряжения;
- коррекция шкалы времени;
- в журналах событий сервера фиксируются факты:
- параметрирования;
- пропадания напряжения;
- коррекция шкалы времени в счетчиках и серверах;
- пропадание и восстановление связи со счетчиком.

Защищенность применяемых компонентов:

- наличие механической защиты от несанкционированного доступа и пломбирование:
- счетчиков электроэнергии;
- промежуточных клеммников вторичных цепей напряжения и тока;
- испытательной коробки.
- наличие защиты на программном уровне:
- пароль на счетчиках электроэнергии;
- пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени:

- в счетчиках электроэнергии (функция автоматизирована);
- в сервере (функция автоматизирована). Возможность сбора информации:
- о результатах измерений (функция автоматизирована);
- о состоянии средств измерений (функция автоматизирована). Цикличность:
- измерений 30 мин (функция автоматизирована).
- сбора результатов измерений - не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количеств о шт./экз.
1	2	3
Трансформаторы тока	ТОЛ 10	4
Трансформаторы напряжения	ЗНОЛП	6
Счетчики электрической энергии многофункциональные	Меркурий 230 ART-00 PQRSIDN	2
Устройства синхронизации времени	УСВ-3	1
Сервер	-	1
Формуляр	МТЛ.017.002.1.01 ФО	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «Роквул-Урал»», аттестованном ООО «Энертест», г. Химки, уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314746.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Общество с ограниченной ответственностью «Роквул-Урал»

(ООО «Роквул-Урал»)

ИНН 7418019948

Юридический адрес: 457100, Челябинская область, город Троицк, тер Южный промышленный район

Телефон: +7 35163 5 99 55

E-mail: reception@rwl.ru

Изготовитель

Общество с ограниченной ответственностью «Энергопрайм»

(ООО «Энергопрайм»)

ИНН 3328030900

Адрес: 600022, Владимирская область, г. Владимир, ул. Ставровская д. 4, кв. 386 Телефон: +7 915-769-34-14

E-mail: zevladimir33@gmail.com

Испытательный центр

Общество с ограниченной ответственностью «Метрикслаб»

(ООО «Метрикслаб»)

ИНН 3300012154

Адрес: 600028, Владимирская область, г. Владимир, ул. Сурикова, д. 10а, пом. 11 Телефон: +7-991-444-02-96

E-mail: MetrXLab@yandex.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314899

Лист № 1

Регистрационный № 96301-25 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Баротермогигрографы электронные БТГЭ

Назначение средства измерений

Баротермогигрографы электронные БТГЭ предназначены для автоматических измерений метеорологических параметров: температуры воздуха, относительной влажности воздуха, атмосферного давления.

Описание средства измерений

Конструктивно баротермогигрографы электронные БТГЭ (баротермогигрографы) построены по блочному принципу и состоят из базового блока, блока первичных измерительных преобразователей (ПИП) и вспомогательного оборудования. Базовый блок состоит из преобразователей измерительных (контроллеров) со встроенным микропроцессором, модуля передачи данных и вспомогательного оборудования. Блок первичных измерительных преобразователей состоит из ПИП метеорологических параметров. Датчики измерений температуры и влажности расположены в выносном блоке, а датчик измерения атмосферного давления расположен в корпусе баротермогигрографа. Визуализация измерений

осуществляется на OLED-дисплее.

Принцип действия баротермогигрографов:

- при измерении температуры воздуха основан на зависимости электрического сопротивления платины от температуры окружающей среды;
- при измерении относительной влажности воздуха основан на изменении емкости полимерного конденсатора в зависимости от относительной влажности воздуха;
- при измерении атмосферного давления основан на изменении сопротивления пьезо-резистивного моста в зависимости от изменения атмосферного давления.

Питание баротермогигрографов может осуществляться от трех источников питания:

- сетевое 110/230 В 50/60 Гц;
- PoE (Power over Ethernet);
- автономное от аккумулятора.

Основной режим - баротермогигрограф работает от шести литий-ионных аккумуляторов типа 18650, подключенных параллельно. Зарядка аккумуляторов осуществляется автоматически при наличии внешнего питания баротермогигрографа (сетевое или PoE). Потребляемая мощность встроенного зарядного устройства при зарядке аккумуляторов не превышает 25 Вт.

Нанесение знака поверки непосредственно на баротермогигрографы не предусмотрено.

Заводской номер, состоящий из цифрового обозначения в формате двенадцати арабских цифр, разделенных дефисом, наносится на этикетку корпуса баротермогигрографов с обратной стороны прибора методом лазерной печати. Внешний вид баротермогигрографов и места нанесения заводского номера, знака утверждения типа представлены на рисунке 1. Пломбирование баротермогигрографов не предусмотрено.

а) Вид спереди

»*-•- J4

d^;

а мл ми

Г »мл ч & >•*

Места нанесения

заводского номера и знака утверждения типа

б) Вид сзади

Рисунок 1 - Внешний вид баротермогигрографов

Значение влажности воздуха

Текущее значение атмосферного давления

Температура воздуха в градусах

Рисунок 2 - Внешний вид OLED-дисплея

Программное обеспечение

Баротермогигрографы имеют встроенное программное обеспечение (ПО), которое обеспечивает преобразование и отображение результатов измерений.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Рекомендацией Р 50.2.077-2014.

Конструкция баротермогигрографов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	РУТВ.416321.003.Д42
Номер версии (идентификационный номер) ПО	3.XXXX.XXX*
*Обозначение «X» не относится к метрологически значимой части ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений температуры воздуха, °С	от -52 до +60
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С: -в диапазоне от -52 °С до +20 °С включ.; -в диапазоне св. +20 °С до +60 °С	±0,3 ±0,7
Диапазон измерений относительной влажности воздуха, %	от 5 до 98
Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха при температуре воздуха от -20 °C до +50 °C, %: -в диапазоне от 5 % до 90 % включ.; -в диапазоне св. 90 % до 98 %	±3 ±5
Диапазон измерений атмосферного давления, гПа	от 600 до 1100
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа	±1

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Напряжение питания, В	от 110 до 230
Напряжение питания резервного источника питания	Аккумулятор типа 18650, 3,6 В 6 шт., включенных по параллельной схеме
Частота напряжения питания, Гц	50/60
Потребляемая мощность, Вт, не более	25
Габаритные размеры, мм, не более: - баротермогигрограф; - кейс	Длина	Ширина	Высота
	450	200	200
	550	500	250
Масса, кг, не более: - баротермогигрограф; - баротермогигрограф в кейсе	3 6
Условия эксплуатации: - температура воздуха, °С; - относительная влажность воздуха, %;	от -52 до +60 от 5 до 98

Таблица 4 - Показатели надежности

Средняя наработка до отказа, ч, не менее	5000
Средний срок службы, лет	15

Знак утверждения типа

наносится на титульный лист документа РУТВ.416321.003 ПС «Баротермогигрограф электронный БТГЭ. Паспорт» типографским способом и методом лазерной печати на этикетку корпуса баротермогигрографов с обратной стороны прибора.

Комплектность средства измерений

Таблица 5 - Комплектность баротермогигрографа

Наименование	Обозначение	Количество
Баротермогигрограф электронный	БТГЭ	1 шт.
Руководство по эксплуатации	РУТВ.416321.003 РЭ	1 экз.
Паспорт	РУТВ.416321.003 ПС	1 экз.

Сведения о методиках (методах) измерений

приведены в документе РУТВ.416321.003 РЭ «Баротермогигрографы электронные БТГЭ. Руководство по эксплуатации», раздел 2 «Использование по назначению» и подраздел 2.3 «Использование изделия».

Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) № 2712 от 19.11.2024 г.;

Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) № 2415 от 21.11.2023 г.;

Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10"¹ - V10⁷ Па, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) № 2900 от 06.12.2019 г.;

РУТВ.416321.003 ТУ «Баротермогигрографы электронные БТГЭ. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «ОКБ Бурстройпроект»

(ООО «ОКБ Бурстройпроект»)

ИНН: 7723345578

Юридический адрес: 125502, г. Москва, вн. тер. г. Муниципальный Округ Ховрино, ул. Лавочкина 19, стр. 4

Телефон: (495) 989-22-63

Факс: (499) 759-01-40

Web-сайт: www.burstroy.ru

E-mail: info@burstroy.ru

Изготовитель

Общество с ограниченной ответственностью «ОКБ Бурстройпроект»

(ООО «ОКБ Бурстройпроект»)

ИНН: 7723345578

Адрес: 125502, г. Москва, вн. тер. г. Муниципальный Округ Ховрино, ул. Лавочкина 19, стр. 4

Телефон: (495) 989-22-63

Факс: (499) 759-01-40

Web-сайт: www.burstroy.ru

E-mail: info@burstroy.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № RA.RU.314555

Лист № 1 Регистрационный № 96302-25 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства сбора и передачи данных MILAN IC 03

Назначение средства измерений

Устройства сбора и передачи данных MILAN IC 03 (далее - УСПД) предназначены для измерений текущего времени, автоматической синхронизации собственной шкалы времени, синхронизации времени подчинённых контроллеров и измерительных преобразователей, приборов учета, имеющих встроенные часы, а также для сбора, хранения, обработки и передачи данных и управляющих команд.

Описание средства измерений

Принцип действия УСПД основан на сборе данных в цифровой форме с подчинённых контроллеров и измерительных преобразователей, приборов учета, последующей обработке информации встроенным микропроцессором, выработке управляющих воздействий, хранении и передаче данных.

Измерение текущего времени основано на формировании собственной шкалы времени внутренним генератором опорной частоты, синхронизация шкалы времени УСПД может осуществляться по протоколу NTP, а также сигналам глобальных навигационных спутниковых систем ГЛОНАСС/GPS при подключении внешнего устройства с соответствующим функционалом.

Встроенные часы реального времени УСПД являются энергонезависимыми.

Конструкция устройства позволяет менять батарею часов реального времени без нарушения пломбы поверителя.

УСПД предназначены для работы в составе автоматизированных систем: интеллектуальных систем учета электроэнергии (далее - ИСУЭ), информационно-измерительных комплексах (далее - ИИК), информационно-вычислительных комплексах (далее - ИВК), автоматизированных информационно-измерительных систем коммерческого учета электроэнергии (далее - АИИС КУЭ), автоматизированных систем коммерческого учета энергоресурсов (далее - АСКУЭ), автоматизированных систем технологического управления (далее - АСТУ), систем телемеханики (телесигнализации) и управления технологическими процессами и других. Также УСПД обеспечивает работу с персональным компьютером и другими устройствами посредством различных интерфейсов связи

УСПД обеспечивают:

- сбор данных с подчиненных контроллеров, приборов учета;
- обработку, хранение, передачу полученных данных устройствам верхнего уровня автоматизированных систем;
- расчёт различных параметров на основании собранных данных, предоставление к ним регламентируемого доступа;
- формирование и хранение журнала событий (с регистрацией времени и даты событий);
- формирование и хранение учетных показателей;
- автоматическую синхронизацию времени собственных встроенных часов реального времени;
- автоматическую коррекцию и синхронизацию времени на подключенных устройствах, имеющих встроенные часы реального времени;
- выполнение алгоритмов пользователя;
- автоматизированный сбор данных от приборов учета, подключенных как напрямую к УСПД, так и через дополнительные устройства, расширяющие функционал;
- обмен информацией с программным обеспечением верхнего уровня по нескольким каналам связи одновременно;
- работу с внешними устройствами по интерфейсам, приведенным в структуре условного обозначения УСПД;
- возможность приема дискретных сигналов о состоянии оборудования посредством подключения внешних устройств;
- возможность формирования дискретного управляющего сигнала для управления оборудованием фотофиксации при подключении внешнего исполнительного устройства;
- возможность приема аналоговых входных сигналов от измерительных аналоговых преобразователей и датчиков технологических параметров по цифровым каналам связи;
- возможность выдачи сигналов управления посредством подключения внешних устройств;
- ведение архивов телеметрических данных и данных телеуправления подключенных устройств;
- проведение самодиагностики своих блоков с записью результатов в журнале событий;
- возможность считывания данных через встроенный дисплей;
- возможность подключения внешних накопителей;
- возможность подключения внешнего источника бесперебойного электропитания;
- возможность определения координат места установки;
- шифрование и дешифрование передаваемых и получаемых данных;
- обмен информацией по регламенту (по расписанию), с возможностью удалённой его настройки, спорадически (в том числе инициативно), по запросу;
- обеспечение защиты данных от несанкционированного доступа путём обеспечения возможности использования защищённого шифрованием канала VPN;
- функционирование встроенного WEB-сервера с поддержкой защищенного протокола передачи данных HTTPS;
- защиту от несанкционированного доступа, реализуемую путем использования шифрования, паролей (заменяемых при параметрировании) и разграничение полномочий пользователей;
- защиту от зацикливания программного обеспечения, самостоятельную инициализацию при возобновлении подачи питания;
- защиту от атак типа «отказ в доступе»;
- конфигурирование (параметрирование) с помощью прикладного программного обеспечения, дистанционно через сеть GSM или локально через порт Ethernet;
- обеспечение автоматического поиска приборов учёта (перечень типов поддерживаемых устройств приведен в руководстве по эксплуатации) и включение их в схему опроса;
- обеспечение прямого доступа к приборам учёта в режиме «прозрачного канала» без перекоммутации интерфейсных кабелей;
- хранение данных о приращениях электроэнергии, состояний объектов и средств измерений;
- хранение электропотребления (в т.ч. суммарных значений нарастающим итогом) за месяц по каждому каналу и по группам.

УСПД поддерживают возможность обмена данными с большинством современных протоколов связи, используемых в сфере учета энергоресурсов, в том числе ГОСТ Р 58940, требованиям стандартов ПАО «Россети» «Приборы учета электрической энергии. Требования к информационной модели обмена данными» и «Устройства сбора и передачи данных. Требования к информационной модели».

Конструктивно УСПД состоят из корпуса, клеммных колодок, процессорного модуля и модулей интерфейсов и периферии.

УСПД выпускаются в исполнениях, отличающихся количеством встроенных модулей и интерфейсов связи.

Структура условного обозначения исполнений УСПД:

MILAN IC 03 . □ U R E - □ □ □ □ □ □ - □ □

Наличие модуля СКЗИ: □- отсутствует;

Cxx¹⁾ - присутствует Наличие функции

телесигнализации:

□ - отсутствует;

Txx¹¹ - присутствует__________

Наличие дополнительных (вариативных) интерфейсов связи ³⁾:

□ - отсутствует;

E - наличие интерфейса Ethernet; W - наличие интерфейса Wi-Fi; Нхху¹⁾ - наличие интерфейса LTE;

Zхху¹⁾ - наличие радиоинтерфейса___________

Наличие интерфейса Ethernet²_________________________

Наличие интерфейсов RS-485²⁾

Наличие интерфейса USB²⁾____________________________________

Обозначение конструктивной особенности (может принимать значения от 40 до 99)¹⁾_____________________________________________________________________

Наименование типа______________________________________________________________

Примечания:

¹⁾ возможные варианты указаны в руководстве по эксплуатации;
²⁾ данные интерфейсы в наличии по умолчанию;
³⁾ количество возможных (вариативных) интерфейсов связи ограничено шестью.

Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.

Общий вид УСПД с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) -пломба с нанесением знака поверки, пломба с оттиском службы контроля качества (СКК) изготовителя, пломба, ограничивающая доступ к сменной батарее часов реального времени.

Место

нанесения

заводского номера

Рисунок 1 - Общий вид УСПД (спереди) с

нанесения

Пломба, ограничивающая доступ к сменной батарее часов реального времени

утверждения типа

Рисунок 2 - Схема пломбировки УСПД с

Место

знака

указанием места нанесения заводского указанием места ограничения доступа к

номера местам настройки (регулировки) и места

Пломба с нанесением знака поверки

Рисунок 3 - Схема пломбировки УСПД (сбоку) с указанием места нанесения ограничения доступа к местам настройки (регулировки) и места нанесения знака поверки

Программное обеспечение

Программное обеспечение (далее - ПО) УСПД состоит из встроенного и внешнего (сервисного).

Встроенное ПО делится на метрологически значимую и незначимую части и обеспечивает метрологические характеристики и функционал устройства соответственно.

Конструкция УСПД исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.

Встроенное ПО является метрологически значимым.

Внешнее (сервисное) ПО обеспечивает настройку устройства под конкретные задачи и не является метрологически значимым.

Метрологические характеристики УСПД нормированы с учетом влияния встроенного ПО.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные метрологически значимой части встроенного ПО УСПД приведены в таблице 1.

аблица 1 - Идентификационные данные встроенного ПО

Идентификационные данные	Значение
Идентификационное наименование ПО	FM USPD3
Номер версии метрологически незначимой части (идентификационный номер ПО), не ниже	1.2.2a
Номер версии метрологически значимой части (идентификационный номер ПО)	1.0.0
Цифровой идентификатор метрологически значимой части ПО (CRC32)	54d15bbd

Метрологические и технические характеристики

аблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Пределы допускаемой абсолютной погрешности хода часов за сутки (без коррекции от источника точного времени), с/сут	±3,0

аблица 3 - Технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: напряжение постоянного тока, В	от 10 до 30
Потребляемая мощность, Вт, не более	50
Габаритные размеры (ширина^хвысота^хдлина), мм, не более	126x111x115
Масса, кг, не более	0,60
Условия эксплуатации: температура окружающей среды, °С относительная влажность при температуре окружающей среды +30 °С, %	от -40 до +50 до 90
Степень защиты о внешних влияющих воздействий по ГОСТ 14254-2015	IP20

аблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	18
Средняя наработка на отказ, ч	120000

Знак утверждения типа

наносится на титульный лист формуляра и руководства по эксплуатации типографским способом и на боковую поверхность УСПД любым технологическим способом.

Комплектность средства измерений

аблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Устройство сбора и передачи данных	MILAN IC 03	1 шт.
Формуляр	ТСКЯ.424170.005ФО	1 экз.
Руководство по эксплуатации	ТСКЯ.424170.005РЭ	1 экз.
Конфигуратор УСПД MILAN IC ¹⁾¹	ТСКЯ.00032	1 шт.
Руководство оператора ¹⁾¹	ТСКЯ.00032 34	1 шт.
Антенна²⁾	-	-
Примечания: ¹⁾ в электронном виде на сайте предприятия изготовителя; ²⁾ наличие и количество зависит от исполнения.

Сведения о методиках (методах) измерений

приведены в разделе 1 «Описание изделия» документа ТСКЯ.424170.005РЭ «Устройство сбора и передачи данных MILAN IC 03. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 года № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

ТСКЯ.424170.005ТУ «Устройства сбора и передачи данных MILAN IC 03. Технические условия».

Правообладатель

Акционерное общество «ПКК Миландр»

(АО «ПКК Миландр»)

Адрес юридического лица: 124498, г. Москва, г. Зеленоград, проспект Георгиевский, д. 5, эт. 2, пом. I, комн. 38

ИНН 7735040690

Изготовитель

Акционерное общество «ПКК Миландр»

(АО «ПКК Миландр»)

Адрес юридического лица: 124498, г. Москва, г. Зеленоград, проспект Георгиевский, д. 5, эт. 2, пом. I, комн. 38

Адрес места осуществления деятельности: 124498, г. Москва, г. Зеленоград, проспект Георгиевский, д. 5

ИНН 7735040690

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО»

(ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещение № 1 (комнаты № 10, 11, 12, 13, 14, 15, 16, 17), помещение № 2 (комната 15)

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314019

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ » _вгуста 2025 Г. № 3

Лист № 1

Всего листов 8

Регистрационный № 96303-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Генераторы сигналов произвольной формы RIGOL DG5000Pro

Назначение средства измерений

Генераторы сигналов произвольной формы RIGOL DG5000Pro (далее - генераторы) предназначены для формирования сигналов произвольной формы.

Описание средства измерений

Генераторы RIGOL DG5000Pro построены на принципе прямого цифрового синтеза сигнала заданной формы. Данные, представляющие собой цифровой эквивалент сигнала требуемой формы с частотой дискретизации 2,5 Гвыб./с последовательно считываются из памяти и поступают на вход цифро-аналогового преобразователя, вырабатывающего последовательность ступеней напряжения, аппроксимирующих требуемую форму сигнала. Окончательная форма сигнала формируется сглаживанием ступенчатого напряжения фильтром нижних частот.

Генераторы выпускаются в девяти модификациях и отличаются максимальной частотой формируемых сигналов и количеством каналов (Таблица 1):

Таблица 1 Модификации генераторов RIGOL DG5000Pro_________________________

Модель	Количество каналов	Максимальная частота, МГц
DG5252Pro	2	250
DG5254Pro	4
DG5258Pro	8
DG5352Pro	2	350
DG5354Pro	4
DG5358Pro	8
DG5502Pro	2	500
DG5504Pro	4
DG5508Pro	8

Питание генераторов осуществляется от сети переменного тока или внешней аккумуляторной батареи.

Конструктивно приборы выполнены в портативном корпусе настольного исполнения. На передней панели генераторов размещены жидкокристаллический экран, клавиатура, кнопки выбора режимов работы, разъемы BNC-типа выходных сигналов каналов, кнопка включения питания, разъем интерфейса USB.

На задней панели размещены разъемы BNC-типа входа синхронизации от внешнего опорного генератора (эталона) и выхода внутреннего опорного генератора (10 МГц), гнезда AUX in/out входа/выхода для приема/подачи внешних сигналов в зависимости от режима работы, разъемы интерфейсов LAN, USB DEVICE, HDMI, розетка для питания от сети переменного тока с предохранителем, разъем подключения внешнего контейнера для установки аккумуляторов.

Уникальный заводской номер с 13-значным цифробуквенным обозначением наносится в виде самоклеящейся этикетки на заднюю панель генераторов (рисунки 4 и 6).

Знак утверждения типа наносятся в виде самоклеящихся этикеток на заднюю панель (рисунок 4), а знак поверки - на боковую панель генераторов (рисунок 5).

Для предотвращения несанкционированного доступа к внутренним частям генератора осуществляется пломбирование нижней панели специальными стикер-наклейками.

	•а» * •
Гз lODD.OOO.ODb Г ; 51ШЮ опошв\| и*»’	1000.000.000 Г- 500C.D0 оооош 'V

assays» ’ л лИ

АЗ. PjEj Чт

Рисунок 1 - Передняя панель генераторов RIGOL DG5252Pro, DG5352Pro, DG5502Pro

Рисунок 2 - Передняя панель генераторов RIGOL DG5254Pro, DG5354Pro, DG5504Pro

Рисунок 4 - Задняя панель генераторов RIGOL DG5000Pro

Место нанесения знака поверки

Рисунок 5 - Боковая панель генераторов RIGOL DG5000Pro

Заводской номер

Рисунок 6 - Фрагмент задней панели генераторов RIGOL DG5000Pro

Программное обеспечение

Программное обеспечение генераторов служит для управления режимами работы и отображения результатов измерений, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование программного обеспечения	DG5000Pro Firmware
Номер версии (идентификационный номер) программного обеспечения	не ниже 00.01.00.00.28

Метрологические и технические характеристики

Метрологические и технические характеристики генераторов представлены в таблицах 3, 4, показатели надежности в таблице 5.

аблица 3 - Метрологические характеристики генераторов DG5000Pro

Наименование характеристики	Значение
1	2
Диапазон частот основных форм сигналов - для DG5252Pro, DG5254Pro, DG5258Pro:
- синусоидальный	от 1 мкГц до 250 МГц
- прямоугольный	от 1 мкГц до 170 МГц
- треугольный (пилообразный)	от 1 мкГц до 5 МГц
- импульсный	от 1 мкГц до 120 МГц
- произвольной формы	от 1 мкГц до 100 МГц
- гармонический	от 1 мГц до 125 МГц
- для DG5352Pro, DG5354Pro, DG5358Pro6
- синусоидальный	от 1 мкГц до 350 МГц
- прямоугольный	от 1 мкГц до 170 МГц
- треугольный (пилообразный)	от 1 мкГц до 5 МГц
- импульсный	от 1 мкГц до 120 МГц
- произвольной формы	от 1 мкГц до 100 МГц
- гармонический	от 1 мГц до 175 МГц
- для DG5502Pro, DG5504Pro, DG5508Pro:
- синусоидальный	от 1 мкГц до 500 МГц
- прямоугольный	от 1 мкГц до 170 МГц
- треугольный (пилообразный)	от 1 мкГц до 5 МГц
- импульсный	от 1 мкГц до 120 МГц
- произвольной формы	от 1 мкГц до 100 МГц
- гармонический	от 1 мГц до 250 МГц
Пределы допускаемой абсолютной погрешности установки	±1-10^-6
частоты	±1-10^-6
Пределы допускаемой погрешности установки уровня синусоидального сигнала им, В, не более¹	±(0,01-^+0,001)

Продолжение таблицы 3

1	2
Пределы допускаемой погрешности установки постоянного напряжения смещения исм, В, не более²	±(0,01- \|исм\|+0,005^ им+0,001)
Неравномерность АЧХ, дБ, не более, в диапазонах частот:
- до 5 МГц	±0,1
- от 5 МГц до 50 МГц	±0,2
- от 50 МГц до 100 МГц	±0,5
- от 100 МГц до 200 МГц	±1,0
- от 200 МГц до 500 МГц	±2,0
Уровень гармонических искажений синусоидального сигнала, дБс, не более, в диапазонах частот:	-60
- от 10 Гц до 10 МГц	-60
- от 10 МГц до 50 МГц	-50
- от 50 МГц до 200 МГц	-45
- от 200 МГц до 500 МГц	-35
Значение уровня помех в диапазонах частот. не более:
- от 10 Гц до 10 МГц	-60 дБн
- от 10 МГц до 50 МГц	-55 дБн
- от 50 МГц до 500 МГц	-45 дБн +6 дБн/октава
Длительность фронта/спада сигнала прямоугольной формы, нс, не более	2,5
Значение выброса сигнала прямоугольной формы, %, не более	8,0
Примечания:
1) При формировании синусоидального сигнала им частотой 1 кГц, напряжение
смещения 0 В, на нагрузку 50 Ом
2) При формировании синусоидального сигнала им частотой 1 кГц, напряжение 5
В (пик-пик), на нагрузку 50 Ом

аблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Параметры питающей сети, В
- частотой от 47 до 63 Гц	от 100 до 240
- частотой от 360 до 440 Гц	115
Напряжение аккумуляторной батареи, В	3,7
Максимальная потребляемая мощность, Вт	210
Габаритные размеры, ширина^хглубина^хвысота, мм, не более	358^х122^х215
Масса, кг, не более
для 2-х канальных моделей	4,2
для 4-х канальных моделей	4,6
для 8-и канальных моделей	5,3
Условия эксплуатации:
температура окружающей среды, °С	от +15 до +35
относительная влажность, %	от 30 до 80
атмосферное давление, кПа	от 84 до 106

аблица 5 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	3

Знак утверждения типа

наносится на заднюю панель корпуса генераторов в виде самоклеящейся этикетки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплектность средства измерений представлена в таблице 6.

аблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.
Генератор сигналов произвольной формы	RIGOL DG5000Pro	1
Руководство по эксплуатации	QGB18100-1110-RUS	1
USB-кабель	-	1
BNC-кабель	-	2
Кабель питания	-	1
Внешний контейнер	-	по заказу

Сведения о методиках (методах) измерений

приведены в главе 7 «Генераторы сигналов произвольной формы RIGOL DG5000Pro. Руководство по эксплуатации», QGB18100-1110-RUS.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 18.08.2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В диапазоне частот от 1-10’¹ до 240⁹ Гц»;

Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

«Генераторы сигналов произвольной формы Rigol DG5000Pro. Стандарт предприятия», DSB18100-1110-RU.

Правообладатель

Компания RIGOL TECHNOLOGIES CO., LTD, Китай

Адрес: No.8 Ke Ling Road, Suzhou New District, Jiangsu, China

Web-сайт: http://www.rigol.com

Тел.:+86-400620002

E-mail: info@rigol.com

Изготовитель

Компания RIGOL TECHNOLOGIES CO., LTD, Китай

Адрес: No.8 Ke Ling Road, Suzhou New District, Jiangsu, China

Web-сайт: http://www.rigol.com

Тел.:+86-400620002

E-mail: info@rigol.com

Испытательный центр

Акционерное общество «АКТИ-Мастер»

(АО «АКТИ-Мастер»)

Адрес: 127206, Москва, проезд Соломенной Сторожки, дом 5, корп.1, помещ. 1Н

Телефон (факс): +7(495) 926-71-85

E-mail: post@actimaster.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц Росаккредитации RA.RU.311824

Лист № 1 Регистрационный № 96304-25 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «ПЭК» (3-я очередь) Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «ПЭК» (3-я очередь) (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

1- й уровень - измерительно-информационные комплексы (далее - ИИК), которые включают в себя измерительные трансформаторы тока (далее - ТТ), измерительные трансформаторы напряжения (далее - ТН), счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.
2- й уровень - информационно-вычислительный комплекс (далее - ИВК), включающий в себя сервер баз данных (далее - БД), автоматизированные рабочие места персонала (далее - АРМ), устройство синхронизации системного времени (далее - УССВ), программное обеспечение (далее - ПО) «Пирамида 2000» и каналообразующую аппаратуру.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин. Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков посредством каналообразующей аппаратуры поступает на сервер БД, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации, хранение измерительной информации.

На верхнем, втором уровне системы выполняется дальнейшая обработка измерительной информации, в частности, формирование и оформление отчетных документов.

Сервер БД ежесуточно формирует и отправляет по выделенному каналу связи по протоколу TCP/IP отчеты в формате XML на АРМ. АРМ отправляет с использованием электронной цифровой подписи данные отчеты в формате XML по выделенному каналу связи по протоколу TCP/IP в АО «АТС», филиалы АО «СО ЕЭС» РДУ, всем заинтересованным субъектам и другим заинтересованным лицам в рамках согласованного регламента.

АИИС КУЭ имеет систему обеспечения единого времени (далее - СОЕВ), которая охватывает уровни ИИК и ИВК. АИИС КУЭ оснащена устройством синхронизации времени, принимающим сигналы точного времени от навигационных систем ГЛОНАСС/GPS.

УССВ обеспечивает автоматическую коррекцию часов сервера БД. Коррекция часов сервера БД проводится при расхождении часов сервера БД и времени УССВ. Сервер БД обеспечивает автоматическую коррекцию часов счетчиков. Часы счетчиков синхронизируются от часов сервера БД с периодичностью 1 раз в сутки, коррекция часов счетчиков проводится при расхождении часов счетчиков и сервера БД более чем на ±1 с.

Журналы событий счетчиков электроэнергии отражают: время (дату, часы, минуты, секунды) коррекции часов указанных устройств с фиксацией времени до и после коррекции.

Журналы событий сервера БД отражают: время (дату, часы, минуты, секунды) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер (№ 1365) в цифровом формате указывается типографским способом в паспорте-формуляре АИИС КУЭ, а также на специальном информационном шильдике на передней дверце шкафа с сервером БД в составе уровня ИВК.

Программное обеспечение

В АИИС КУЭ используется ПО «Пирамида 2000», в состав которого входят модули, указанные в таблице 1. ПО «Пирамида 2000» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «Пирамида 2000».

Таблица 1 - Идентификационные данные ПО

Идентификацио нное наименование ПО	Номер версии (идентификаци онный номер) ПО	Цифровой идентификатор ПО	Алгоритм вычисления цифрового идентификатора ПО
CalcClients.dll	не ниже 3.0	e55712d0b1b219065d63da949114dae4	MD5
CalcLeakage.dll	не ниже 3.0	b1959ff70be1eb17c83f7b0f6d4a132f	MD5
CalcLosses.dll	не ниже 3.0	d79874d10fc2b156a0fdc27e1ca480ac	MD5
Metrology.dll	не ниже 3.0	52e28d7b608799bb3ccea41b548d2c83	MD5
ParseBin.dll	не ниже 3.0	6f557f885b737261328cd77805bd1ba7	MD5
ParseIEC.dll	не ниже 3.0	48e73a9283d1e66494521f63d00b0d9f	MD5
ParseModbus.dll	не ниже 3.0	c391d64271acf4055bb2a4d3fe 1f8f48	MD5
ParsePiramida.dll	не ниже 3.0	ecf532935ca1a3fd3215049af1fd979f	MD5
SynchroNSI.dll	не ниже 3.0	530d9b0126f7cdc23ecd814c4eb7ca09	MD5
VerifyTime.dll	не ниже 3.0	1ea5429b261fb0e2884f5b356a1d1e75	MD5

ПО «Пирамида 2000» не влияет на метрологические характеристики измерительных каналов АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Конструкция средства измерения исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Метрологические и технические характеристики

Состав измерительных каналов (далее - ИК) АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

Номер ИК	Наименование ИК	Измерительные компоненты				Вид электроэнергии	Метрологические характеристики ИК
Номер ИК	Наименование ИК	ТТ	ТН	Счётчик	УССВ	Вид электроэнергии	Основная погрешность, %	Погрешность в рабочих условиях, %
1	2	3	4	5	6	7	8	9
1	ВЛЗ 10 кВ ф.113 ПС 110 кВ Заводская, оп. №3, ПКУ-10 кВ	ТОЛ-НТЗ-10 Кл. т. 0,5S Ктт 300/5 Рег. № 69606-17	ЗНОЛП-НТЗ-10 Кл. т. 0,5 Ктн 10000:^3/100:^3 Рег. № 69604-17	ТЕ2000.00.00.12 Кл. т. 0,5S/1 Рег. № 83048-21	УСВ-3 Рег. № 84823-22	активная реактивная	±1,2 ±2,8	±4,0 ±6,9
2	ВЛ 6 кВ ф.609 ПС 220 кВ Вязники, оп. №35, ПКУ-6 кВ	ТОЛ-НТЗ-10 Кл. т. 0,5S Ктт 600/5 Рег. № 69606-17	ЗНОЛП-НТЗ-6 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 69604-17	ТЕ2000.00.00.12 Кл. т. 0,5S/1 Рег. № 83048-21		активная реактивная	±1,2 ±2,8	±4,0 ±6,9
3	РП-2 6 кВ, РУ-6 кВ, яч. №10, КЛ 6 кВ в сторону ТП-82-Н 6 кВ	ТОЛ-НТЗ-10 Кл. т. 0,5S Ктт 150/5 Рег. № 69606-17	НТМИ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 831-53	ТЕ2000.00.00.12 Кл. т. 0,5S/1 Рег. № 83048-21		активная реактивная	±1,2 ±2,8	±4,0 ±6,9
4	ТП №45-Н 10 кВ, РУ-0,4 кВ, 1 СШ 0,4 кВ, КЛ-0,4 кВ в сторону ВРУ-0,4 кВ Теплосеть-Импорт	Т-0,66 М У3 Кл. т. 0,5S Ктт 1000/5 Рег. № 71031-18	-	ТЕ2000.04.00.12 Кл. т. 0,5S/1 Рег. № 83048-21		активная реактивная	±1,0 ±2,4	±3,9 ±6,8
5	ТП №45-Н 10 кВ, РУ-0,4 кВ, 2 СШ 0,4 кВ, КЛ-0,4 кВ в сторону ВРУ-0,4 кВ Теплосеть-Импорт	Т-0,66 М У3 Кл. т. 0,5S Ктт 1000/5 Рег. № 71031-18	-	ТЕ2000.04.00.12 Кл. т. 0,5S/1 Рег. № 83048-21		активная реактивная	±1,0 ±2,4	±3,9 ±6,8

таблицы 2

КТП-630 10 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т

Т-0,66 У3

Кл. т. 0,5S

Ктт 1000/5 Рег. № 71031-18

ТЕ2000.04.00.12

Кл. т. 0,5S/1

Рег. № 83048-21

УСВ-3 Рег. № 84823-22

активная

реактивная

±1,0

±2,4

±3,9

±6,8

Пределы допускаемых смещений шкалы времени СОЕВ АИИС КУЭ относительно национальной шкалы времени UTC(SU), с

±5

Примечания:

1. Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой).
2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.
3. Погрешность в рабочих условиях указана для cos ф = 0,8инд, I=0,02 •Ihom и температуры окружающего воздуха в месте расположения счетчиков от -40 °C до +70 °C.
4. Кл. т. - класс точности, Ктт - коэффициент трансформации трансформаторов тока, Ктн - коэффициент трансформации трансформаторов напряжения, Рег. № - регистрационный номер в Федеральном информационном фонде.
5. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.
6. Допускается замена УССВ на аналогичные утвержденного типа.
7. Допускается замена сервера БД без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).
8. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК АИИС КУЭ приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики	Значение
Количество измерительных каналов	6
Нормальные условия: - параметры сети: - напряжение, % от ином	99 до 101
- ток, % от 1ном	100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos ф	0,9
- температура окружающей среды, ^оС	от +21 до +25
Условия эксплуатации: - параметры сети: - напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 2 до 120
- частота, Гц	от 49,5 до 50,5
- коэффициент мощности cos ф	от 0,5 инд до 0,8 емк
- температура окружающей среды в месте расположения: - ТТ и ТН, ^оС	от -45 до +40
- счетчиков электроэнергии, ^оС	от -40 до +70
- сервера, ^оС	от +10 до +30
- УССВ, ^оС	от +10 до +30
Надежность применяемых в АИИС КУЭ компонентов: Счетчики электроэнергии: - среднее время наработки на отказ, ч, не менее	220000
- среднее время восстановления работоспособности, ч	2
УССВ: - среднее время наработки на отказ, ч, не менее	180000
- среднее время восстановления работоспособности, ч	2
Сервер: - среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	1
Глубина хранения информации: Счетчики электроэнергии: - тридцатиминутный профиль нагрузки, сут, не менее	113
- при отключении питания, год, не менее	40
Сервер: - хранение результатов измерений и информации состояний средств измерений, год, не менее	3,5

Надежность системных решений:

- защита от кратковременных сбоев питания сервера БД с помощью источника бесперебойного питания;
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

- журнал счетчика:

- параметрирования;

- пропадания напряжения;
- коррекции времени в счетчике;

- журнал сервера БД:

- изменения значений результатов измерений;
- изменения коэффициентов трансформации измерительных ТТ и ТН;
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике и сервере БД. Защищённость применяемых компонентов:
- механическая защита от несанкционированного доступа и пломбирование: -счётчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- сервера БД;
- защита на программном уровне информации при хранении, передаче, параметрировании:
- счётчика;
- сервера БД.

Возможность коррекции времени в:

- счётчиках (функция автоматизирована);
- сервере БД (функция автоматизирована).

Возможность сбора информации:

- о состоянии средств измерений;
- о результатах измерений (функция автоматизирована).

Цикличность:

- измерений 30 мин (функция автоматизирована);
- сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы паспорта-формуляра на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформаторы тока	ТОЛ-НТЗ-10	7
	Т-0,66 У3	3
	Т-0,66 М У3	6
Трансформаторы напряжения	ЗНОЛП-НТЗ-6	3
	ЗНОЛП-НТЗ-10	3
	НТМИ-6	1
Счетчики электрической энергии многофункциональные	ТЕ2000.00.00.12	3
Счетчики электрической энергии многофункциональные	ТЕ2000.04.00.12	3
Устройство синхронизации времени	УСВ-3	1
Программное обеспечение	«Пирамида 2000»	1
Паспорт-формуляр	ПЭК.411711.АИИС.1365 ПФ	1

Сведения о методиках (методах) измерений

приведены в документе «ГСИ. Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «ПЭК» (3-я очередь), аттестованном ООО «ПИКА», г. Владимир, уникальный номер записи в реестре аккредитованных лиц RA.RU.315181.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Общество с ограниченной ответственностью «Производственная энергосбытовая компания»

(ООО «ПЭК») ИНН 3305721789

Юридический адрес: 601914, Владимирская обл., г. Ковров, ул. Машиностроителей, д. 8, стр. 3, 2 этаж, пом. 5

Изготовитель

Общество с ограниченной ответственностью «Производственная энергосбытовая компания»

(ООО «ПЭК») ИНН 3305721789

Адрес: 601914, Владимирская обл., г. Ковров, ул. Машиностроителей, д. 8, стр. 3, 2 этаж, пом. 5

Испытательный центр

Общество с ограниченной ответственностью «Проектный институт комплексной автоматизации»

(ООО «ПИКА»)

ИНН 3328009874

Адрес: 600016, Владимирская обл., г. Владимир, ул. Большая Нижегородская, д. 81, каб. 307

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314709

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 29 » астутса 2025 г. № ¹⁸⁵³

Лист № 1 Регистрационный № 96305-25 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Источники питания постоянного тока АКИП-1197

Назначение средства измерений

Источники питания постоянного тока АКИП-1197 (далее - источники) предназначены для воспроизведения напряжения постоянного тока и силы постоянного тока.

Описание средства измерений

Источники представляют собой электронные устройства средней мощности, выполненные в виде моноблока в металлическом корпусе настольного исполнения. На передней панели расположены универсальные клавиши, цифровые кнопки ввода значений параметров, регулятор функций (энкодеры), клавиши управления выходами, цветной ЖКИ, выходные гнезда. На задней панели расположен разъем для подключения кабеля электропитания, интерфейсы RS232, USB, LAN, порт аналогового программирования I/O и контакты цепи Sense удаленного подключения нагрузки (S+/ S-).

Принцип действия источников основан на выпрямлении напряжения сети, подаваемого через трансформатор и схему контроля и управления на мостовой 2-х полупериодный выпрямитель и блок фильтрации, а затем на последовательный стабилизатор. Выпрямленное напряжение через стабилизатор поступает на выходные гнезда и на схемы сравнения тока и напряжения с заданными значениями, устанавливаемыми регуляторами тока/напряжения. Полученный разностный сигнал через усилитель мощности управляет цепью обратной связи стабилизатора. Выходные параметры при установке и питании нагрузки одновременно отображаются на ЖК-дисплее (Uвых/ 1вых/ Pвых).

Источники имеют две группы независимых выходных каналов: 2 регулируемых канала первая группа - это два регулируемых канала (до 32 В, до 3 А) с режимами параллельного (до 6 А) или последовательного (до 64 В) объединения и возможностью автотрекинга каналов, во вторую группу входят два регулируемых канала (канал 3 до 15 В, до 3 А, канал 4 до 6 В, до 10 А). Источники обеспечивают режимы стабилизации напряжения (CV) и стабилизации тока (CC), режимы защиты от перенапряжения, перегрузки по току и перегрева. Источник имеет прямоугольную вольтамперную характеристику, выдает максимальную выходную мощность до 297 Вт.

Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.

Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским способом на шильдик, наклеиваемый на заднюю панель источников.

Общий вид источников представлен на рисунке 1. Место нанесения заводского номера представлено на рисунке 2. Место пломбирования от несанкционированного доступа и место нанесения знака поверки представлены на рисунке 3.

Место нанесения знака утверждения типа

Рисунок 1 - Общий вид источников АКИП-1197

Рисунок 2 - Место нанесения заводского номера

Рисунок 3 - Место пломбирования от несанкционированного доступа и место нанесения знака поверки источников АКИП-1197

Программное обеспечение

Управление режимами работы и настройками источника осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Внутреннее программное обеспечение является метрологически значимым. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию

Внешнее ПО предназначено для дистанционного управления источником и не является метрологически значимым.

Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 1 - Идентификационные данные внутреннего программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	отсутствует
Номер версии (идентификационный номер ПО), не ниже	V1.01

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
1	2
Диапазон воспроизведений напряжения постоянного тока, В: Канал 1, Канал 2	от 0 до 32
Канал 3	от 0 до 15
Канал 4	от 0 до 6
Диапазон воспроизведений силы постоянного тока, А: Канал 1, Канал 2	от 0 до 3
Канал 3	от 0 до 3
Канал 4	от 0 до 10
Максимальная выходная мощность, Вт	297
Разрешение при воспроизведении/измерении напряжения, мВ	1
Разрешение при воспроизведении/измерении силы тока, мА^!)	0,1

Продолжение таблицы 2

Наименование характеристики	Значение
1	2
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В: Канал 1, Канал 2 Канал 3 Канал 4	±(0,0003 •ивых+0,008) ±(0,0003^/ивых+0,008) ±(0,0004-ивых+0,004)
Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, А: Канал 1, Канал 2 Канал 3 Канал 4	±(0,0015-1вых+0,005) ±(0,0015-1вых+0,005) ±(0,0015-1вых+0,01)
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В: Канал 1, Канал 2 Канал 3 Канал 4	±(0,0003 •ивых+0,008) ±(0,0003^ ивых+0,008) ±(0,0008^/Лвых+0,003)
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А:²⁾ Канал 1, Канал 2 Канал 3 Канал 4	±(0,0015-1вых+0,005) ±(0,0015-1вых+0,005) ±(0,0015-1вых+0,01)
Нестабильность выходного напряжения при изменении напряжения питания, В	±(0,0001-ивых+0,002)
Нестабильность выходного напряжения при изменении силы тока нагрузки, В	±(0,0001-ивых+0,002)
Нестабильность силы тока при изменении напряжения питания, А	±(0,0001-1вы_Х+0,00025)
Нестабильность силы тока при изменении напряжения на нагрузке, А	±(0,0001-1вы_Х+0,00025)
Примечания: Ubbk - воспроизводимое значение напряжения постоянного тока, В 1вых - воспроизводимое значение силы постоянного тока, А ¹⁾ - разрешение при измерении силы тока для предела «20 mA» - 1 мкА; ²⁾ - пределы допускаемой основной абсолютной погрешности измерений силы тока для предела «20 mA» - ±(0,0025-!вых+0,00028) А.

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Параметры электрического питания - напряжение переменного тока, В	100/120±10 %, 220/230 ±10 %
- частота переменного тока, Гц	50/60
Потребляемая мощность, Вт, не более	600
Масса, кг, не более	10,5
Габаритные размеры (ширина^хвысота^хглубина), мм, не более	225x159x445
Условия эксплуатации: температура окружающего воздуха, °С	от 10 до +40
относительная влажность, %	от 30 до 80

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	5
Средняя наработка на отказ, ч	10000

Знак утверждения типа

наносится типографским способом на шильдик, наклеиваемый на лицевую панель источников в месте, указанном на рисунке 1, и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Источник питания постоянного тока	АКИП-1197	1 шт.
Сетевой шнур питания	-	1 шт.
Интерфейсный кабель RS232	-	1 шт.
Предохранитель	-	1 шт.
Руководство по эксплуатации на CD диске	-	1 шт.

Сведения о методиках (методах измерений) приведены в разделе «Порядок работы» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 28.07.2023 №1520 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы;

Приказ Росстандарта от 01.10.2018 №2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10^-16 до 100 А;

Источники питания постоянного тока АКИП-1197. Стандарт предприятия.

Правообладатель

UNI-TREND TECHNOLOGY (CHINA) СО., LTD, Китай

Адрес: No. 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province, China

Изготовитель

UNI-TREND TECHNOLOGY (CHINA) СО., LTD, Китай

Адрес: No. 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province, China

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Телефон: +7 (495) 544-00-00

Web-сайт: http://www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639

Лист № 1 Регистрационный № 96306-25 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления измерительные WP36

Назначение средства измерений

Преобразователи давления измерительные WP36 (далее по тексту - преобразователи) предназначены для непрерывных измерений и преобразований значений давления жидкостей, газов или пара в унифицированный выходной сигнал силы постоянного тока или в цифровой выходной сигнал. Кроме того, преобразователи могут использоваться для измерений величин, функционально связанных с измеряемым давлением: уровня и плотности жидкостей, а также для измерений расхода жидкости, газа и пара.

Описание средства измерений

Принцип действия преобразователей давления основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента первичного преобразователя (мембраны).

Преобразователи относятся к монокристаллическим кремниевым преобразователям с тензорезистивной схемой. Измеряемое давление при помощи заполняющей жидкости в закрытой полости передается на чувствительный элемент, вызывая его упругую деформацию. В результате деформации изменяется сопротивление моста одного из плеч в диагонали моста Уитстона первичного преобразователя и, как следствие, электрический сигнал. Электрический сигнал преобразуется аналого-цифровым преобразователем в цифровой код, пропорциональный приложенному давлению. Цифровой код передается на устройство, формирующее унифицированный выходной сигнал постоянного тока от 4 до 20 мА. Полученная в цифровом виде информация может отображаться на жидкокристаллическом дисплее (ЖК-дисплее) преобразователя, на дисплее HART-коммуникатора или персонального компьютера.

Преобразователи давления измерительные WP36 могут иметь различные модели, отличающиеся друг от друга видом измеряемого давления, метрологическими характеристиками, функциональными возможностями, наличием дисплея, типами присоединений к процессу, рабочей средой и габаритными размерами.

В зависимости от вида измеряемого давления и вида присоединения преобразователя к процессу различают следующие модели преобразователей:

WP361D, WP363D - преобразователи разности давлений;

WP361G, WP362G, WP363G - преобразователи избыточного давления;

WP361R - преобразователи разности давлений с верхним пределом измерений до 6 кПа включительно;

WP361H - преобразователи разности давлений с высоким рабочим (статическим) давлением;

WP361P - преобразователи избыточного давления с повышенной перегрузкой;

WP363L - преобразователи разности давлений с выносной разделительной

мембранной, с возможностью измерения уровня;

WP361A, WP362A - преобразователи абсолютного давления.

Конструкция преобразователей измерительных WP36 позволяет подключать к ним различные типы фланцев, применять их с выносными разделительными мембранами, использовать в составе узла измерения расхода в комплексе со стандартными или специальными сужающими устройствами.

Преобразователи могут изготавливаться как в общепромышленном, так и во взрывозащищённом исполнении.

Заводской номер наносится на маркировочную табличку любым технологическим способом, принятым на предприятии-изготовителе, в виде цифрового или буквенно-цифрового кода (см. рисунок 1).

Общий вид средств измерений представлен на рисунке 1.

Место нанесения заводского номера

Ларкиронка взрывозащиты: Ex db ПС Тб Gb loMep сертификата соответствия.:

Ведель: WS61D (навозом (О'- 10>МР# 'так: 1бМРа

'ечность: 0.075‘/*FS

источник питания: 24V DC

Выходном ток: (4—20)mADC

Завадской номер: 25OLMJ261 Дата нзпл пиления: иГС025 "“^1К’ @[Ц[Й±' \

С2Э ООО йфгсмйл/ц! Jfwbfflurn

модели WP361R, WP361D

модель WP361H

модель WP361P

модель WP363G

Рисунок 1 - Общий вид преобразователей давления измерительных WP36

Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование преобразователей не предусмотрено.

Программное обеспечение

Преобразователи имеют встроенное программное обеспечение (далее - ПО), неизменяемое и несчитываемое. Конструкция приборов исключает возможность несанкционированного влияния на ПО преобразователей и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствие с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения преобразователей

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	SW REW
Номер версии ПО (идентификационный номер), не ниже	8.хх
Цифровой идентификатор ПО	-
Примечание - «х» может принимать значение от 0 до 9 и не относится к метрологически
значимой части ПО.

Идентификационные данные (номер версии) ПО можно увидеть на дисплее преобразователя при включении.

Метрологические и технические характеристики

Метрологические характеристики приведены в таблицах 2 - 3, технические

характеристики приведены в таблице 4.

Таблица 2 - Основные метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений (ДИ), кПа ^{1) 2)}	см. таблицу 3
Пределы допускаемой основной приведенной погрешности преобразователя, % ДИн ²⁾	см. таблицу 3
Пределы допускаемой погрешности, вносимой выносной мембраной, % ДИн ⁴⁾	±0,075
Пределы допускаемой дополнительной погрешности преобразователя, вызванной отклонением температуры от нормальных условий на 10 °C, % ДИн	±0,1
Пределы допускаемой дополнительной погрешности, вносимой выносной мембраной, вызванной отклонением температуры от нормальных условий на 10 °C, % ДИн⁴⁾	±0,075
Вариация показаний, % ДИн ²⁾	0,037; 0,075
Статическое давление (Рраб), МПа ^{2) 3)}	от 1 до 25
Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением статического давления Рраб, % ДИн /10 МПа 3)	±0,15
Пределы допускаемой дополнительной приведённой погрешности, вызванной отклонением напряжения питания постоянного тока от номинального значения, уи, % ДИн / 1 В	±0,005
Нормальные условия для преобразователей давления: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа	от +21 до +25 до 80 от 84 до 106,7
¹⁾ Преобразователи могут изготавливаться с другими единицами измерений давления, допущенными к применению в Российской Федерации. ²⁾ Конкретное значение указано в паспорте. ³⁾ Для преобразователей разности давлений. ⁴⁾ При использовании преобразователей с выносной мембраной значения пределов погрешностей самого преобразователя и влияния выносной мембраны суммируются. Примечание: ДИ - максимальный диапазон измерений преобразователя. ДИн - настроенный диапазон измерений преобразователя.

Таблица 3 - Диапазоны измерений, пределы допускаемой основной (ур) погрешности

ДИ, кПа	ДИтт, кПа	Ур, % ДИн
ДИ, кПа	ДИтт, кПа	ДИн, кПа	Значение
- Разность давлений WP361D, избыточное давление WP361G
		>4	±0,075; ±0,1
от -40 до 40	1,0	<4	±(0,015 •ДИ/ДИн)
		>50	±0,075; ±0,1
от -250 до 250	2,5	<50	±(0,015 •ДИ/ДИн)
		>200	±0 075- ±0 1
от -1000 до 1000	10,0	<200	±(0,015 •ДИ/ДИн)
		>600	±0,075; ±0,1
от -100 до 3000	30	<600	±(0,015 •ДИ/ДИн)
		>2000	±0 075- ±0 1
от -100 до 10000	1000	<2000	±(0,0156-Ди/ДИн)
- Разность давлений WP361R
		>0,4	±0,075; ±0,1
от -1,0 до 1,0	0,1	<0,4	±(0,03 •ДИ/ДИн)
		>1,2	±0,075; ±0,1
от -6,0 до 6,0	0,6	<1,2	±(0,015 •ДИ/ДИн)
- Разность давлений WP361H
		>4	±0,075; ±0,1
от -40 до 40	1,0	<4	±(0,015 •ДИ/ДИн)
		>50	±0,075; ±0,1
от -250 до 250	2,5	<50	±(0,015 •ДИ/ДИн)
		>200	±0,075; ±0,1
от -1000 до 1000	10,0	<200	±(0,015 •ДИ/ДИн)
- Абсолютное давление WP361A
		>50	±0,075; ±0,1
от 0 до 250	12,5	<50	±(0,015 •ДИ/ДИн)
		>200	±0,075; ±0,1
от 0 до 1000	100	<200	±(0.015 •ДИ/ДИн)
		>600	±0,075; ±0,1
от 0 до 10000	1000	<600	±(0,015 •ДИ/ДИн)
- Избыточное давление WP361P
		>4000	±0 075' ±0 1
от -100 до 20000	2000	<4000	±(0,015 •ДИ/ДИн)
		>8000	±0 2
от -100 до 40000	5000	<8000	±(0,04 •ДИ/ДИн)
- Абсолютное давление WP362A
		>20	±0,075; ±0,1
от 0 до 40	10,0	<20	±(0,0375 •ДИ/ДИн)
		>100	±0,075; ±0,1
от 0 до 250	12,5	<100	±(0,03 •ДИ/ДИн)
		>500	±0,075; ±0,1
от 0 до 1000	250	<500	±(0,0375 •ДИ/ДИн)
		>1000	±0,075; ±0,1
от 0 до 3000	500	<1000	±(0,025 •ДИ/ДИн)
		>2000	±0,075; ±0,1
от 0 до 10000	1000	<2000	±(0,015 •ДИ/ДИн)

Продолжение таблицы 3

ДИ, кПа	ДИтт, кПа	Yp, % ДИн
ДИ, кПа	ДИтт, кПа	ДИн, кПа	Значение
		>4000	±0,075; ±0,1
от 0 до 20000	2000	<4000	±(0,015 •ДИ/ДИн)
		>8000	±0,2
от 0 до 40000	5000	<8000	±(0,04 •ДИ/ДИн)
		>20000	±0,5
от 0 до 80000	16000	<20000	±(0,125 •ДИ/ДИн)
- Избыточное давление WP362G
		>1,2	±0,075; ±0,1
от 0 до 6	1,0	<1,2	±(0,015 •ДИ/ДИн)
		>8	±0,075; ±0,1
от 0 до 40	6,0	<8	±(0,015 •ДИ/ДИн)
		>50	±0,075; ±0,1
от 0 до 250	12,5	<50	±(0,015 •ДИ/ДИн)
		>200	±0,075; ±0,1
от 0 до 1000	100	<200	±(0,015 •ДИ/ДИн)
		>600	±0,075; ±0,1
от 0 до 3000	500	<600	±(0,015 •ДИ/ДИн)
		>2000	±0,075; ±0,1
от 0 до 10000	1000	<2000	±(0,015 •ДИ/ДИн)
		>4000	±0,075; ±0,1
от 0 до 20000	2000	<4000	±(0,015 •ДИ/ДИн)
		>8000	±0 2
от 0 до 40000	5000	<8000	±(0,04 •ДИ/ДИн)
		>20000	±0 5
от 0 до 80000	16000	<20000	±(0,125 •ДИ/ДИн)
- Избыточное давление WP363G
		>20	±0,075; ±0,1
от 0 до 40	10,0	<20	±(0,0375 •ДИ/ДИн)
		>100	±0,075; ±0,1
от 0 до 250	50	<100	±(0,03 •ДИ/ДИн)
		>500	±0,075; ±0,1
от 0 до 1000	250	<500	±(0,0375 •ДИ/ДИн)
		>1000	±0,075; ±0,1
от 0 до 3000	500	<1000	±(0,025 •ДИ/ДИн)
		>2000	±0,075; ±0,1
от 0 до 10000	1000	<2000	±(0,015 •ДИ/ДИн)
- Избыточное давление WP363D
		>20	±0,075; ±0,1
от 0 до 40	10,0	<20	±(0,0375 •ДИ/ДИн)
		>100	±0,075; ±0,1
от 0 до 250	50	<100	±(0,03 •ДИ/ДИн)
от	1 ЙЙ	> 500	±0,075; ±0,1
0 до 1000	100	<500	±(0,0375 •ДИ/ДИн)
- Избыточное давление WP363L
		>20	±0,075; ±0,1
от 0 до 40	10,0	<20	±(0,0375 •ДИ/ДИн)

Продолжение таблицы 3

ДИ, кПа	ДИтт, кПа	ур, % ДИн
ДИ, кПа	ДИтт, кПа	ДИн, кПа	Значение
от 0 до 250	50	>100 <100	±0,075; ±0,1 ±(0,03^ДИ/ДИн)
от 0 до 1000	250	>500 <500	±0,075; ±0,1 ±(0,0375 •ДИ/ДИн)
Примечания: 1. ДИ - максимальный диапазон измерений преобразователя. 2. ДИтт - минимальный диапазон измерений - алгебраическая разность между значениями верхнего и нижнего пределов измерений. 3. ДИн - настроенный диапазон измерений преобразователя - алгебраическая разность между значениями верхнего и нижнего пределов измерений. 4. Yр - пределы допускаемой основной приведенной погрешности измерений давления. 5. При изготовлении допускается настройка преобразователей на любой диапазон измерений (ДИн), лежащий внутри приведённого в таблице максимального диапазона измерений (ДИ), но величина диапазона измерений должна быть не менее минимального диапазона измерений (ДИтт). Информация о настроенном диапазоне измерений и основной погрешности заносится в паспорт преобразователя при изготовлении или эксплуатации.

Таблица 4 - Основные технические характеристики преобразователей

Наименование характеристики	Значение
Выходные сигналы: - аналоговый сигнал постоянного электрического тока, мА - цифровые сигналы	от 4 до 20 HART, дисплей
Параметры электропитания: - диапазон напряжений питания постоянного тока, В	от 14,5 до 45
- номинальное напряжение питания от источника постоянного тока, не менее, В	19,5¹⁾
- номинальное напряжение питания от источника постоянного тока, не менее, В	24
Рабочие условия эксплуатации: - температура окружающей среды, °С	от -60²⁾ до +70
- относительная влажность, %	до 95
- атмосферное давление, кПа	от 86 до 106,7
Габаритные размеры, мм, не более (длина^хширина^хвысота) ³⁾	117^х131^х200
Масса, кг, не более: WP361	5,0
WP362	2,0
WP363⁴⁾	17,0
Маркировка взрывозащиты	1Ex db IIC T6 Gb Х
Степень защиты от внешних воздействий	IP67
¹⁾ Для преобразователей с протоколом HART ²⁾ При температуре ниже минус 30 °С показания ЖКИ могут быть	трудноразличимы, частота его
обновления снижается, работоспособность преобразователя сохраняется. Для преобразователей
взрывозащищенного исполнения температура окружающей среды ³⁾ Без учета капиллярных трубок, фланцев, выносных мембран.	от -20 до +70 °С.
⁴⁾ С учетом массы капиллярных трубок, фланцев, выносных мембран.

Таблица 5 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	15
Средняя наработка на отказ, ч, не менее	26800

Знак утверждения типа

наносится типографским способом на титульный лист паспорта и руководства по эксплуатации.

Комплектность средства измерений

Таблица 6 - Комплектность манометров портативных

Наименование	Обозначение	Количество
Преобразователь давления измерительный	WP36	1 шт.
Руководство по эксплуатации	-	1 экз. ¹⁾
Паспорт	-	1 экз.
¹⁾ Допускается: - прилагать 1 экз. (в зависимости от заказа) на каждые 10 штук, поставляемых в один адрес;
- поставка на электронном носителе.

Сведения о методиках (методах) измерений

приведены в разделе 1«Принцип работы» руководства по эксплуатации на средство измерений.

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;

Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10^-1 - 140⁷ Па, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 06 декабря 2019 № 2900;

Государственная поверочная схема для средств измерений разности давлений до 140⁵ Па, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 10 марта 2025 № 472;

Стандарт предприятия «Преобразователи давления измерительные WP36».

Правообладатель

Fujian Wide Plus Precision Instruments Со., Ltd., КНР

Адрес: No. 16, Xingye West Road, Mawei District, Fuzhou City, Fujian Province, China

Телефон: +86-591-83969820, +86-136-09539424

E-mail: info@wideplus.com, www.wideplus.com

Изготовитель

Fujian Wide Plus Precision Instruments Cg., Ltd., КНР

Адрес: No. 16, Xingye West Road, Mawei District, Fuzhou City, Fujian Province, China

Телефон: +86-591-83969820, +86-136-09539424

E-mail: info@wideplus.com, www.wideplus.com

Испытательный центр

Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00

E-mail: info@rostest.ru,

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « _в » аввусва 2025 г. № ¹⁸⁵³

Лист № 1 Регистрационный № 96315-25 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Многоканальные датчики давления МДД-8 Назначение средства измерений

Многоканальные датчики давления МДД-8 (далее - датчики) предназначены для измерения абсолютного давления в 8 точках неагрессивных газообразных сред с преобразованием входного параметра в электрический сигнал - цифровой код.

Описание средства измерений

Принцип действия датчиков основан на упругой деформации материала чувствительного элемента (мембраны) под воздействием давления измеряемой среды. Под воздействием этого давления мембрана, деформируется, вызывает пропорциональное изменение напряжения разбаланса моста датчика и приводит к изменению электрических параметров встроенной электронной микропроцессорной схемы, находящейся в контакте с чувствительным элементом. Изменение электрических параметров преобразуется в выходной сигнал - цифровой код. Измеряемое давление подводится через штуцер в рабочую полость датчика.

Конструктивно датчики представляют собой единый корпус, внутри которого размещены полупроводниковые датчики давления, имеющие индивидуальные штуцеры и электронные схемы. Корпуса датчиков неразборные.

Датчики имеют несколько модификаций, отличающихся диапазоном измерений, типом интерфейса и вариантом исполнения (без системы продувки и с системой продувки).

На корпус датчиков крепится шильдик, который содержит следующую информацию:

- условное обозначение датчика;
- заводской номер (в виде цифрового обозначения, состоящего из арабских цифр);
- изготовитель.

Условное обозначение датчиков включает верхний предел измерений давления в мегапаскалях, тип интерфейса и вариант исполнения. Структура условного обозначения датчиков имеет вид:

«МДД-8-XMm-Y-Z»,

где МДД-8 - сокращенное наименование;

X - верхний предел измерений (далее - ВПИ), МПа;

Y - тип интерфейса: Р - интерфейс взаимодействия с внешним оборудованием

RS-485, К - интерфейс взаимодействия с внешним оборудованием CAN;

Z - вариант исполнения: 1 - без режима продувки, 2 - с режимом продувки.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование датчиков не предусмотрено.

Общий вид датчиков с указанием мест нанесения заводских номеров приведен на рисунках 1 и 2.

' МаП-8-0.16МПа-Р1 2

у №006

Место нанесения заводского номера

Рисунок 1 - Общий вид многоканальных датчиков давления МДД-8 без режима продувки

Место нанесения заводского номера

Рисунок 2 - Общий вид многоканальных датчиков давления МДД-8 с режимом продувки

Программное обеспечение

Датчики имеют внешнее программное обеспечение (далее - ПО) - программа управления «MDD-8».

Уровень защиты программного обеспечения средний в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в Таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	MDD-8
Номер версии (идентификационный номер) ПО	Не ниже v. 1.1
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений абсолютного давления, МПа	от 0,026 от 0,026 до 0,160 до 0,250	от 0,026 до 0,400
Пределы допускаемой основной приведенной к ВПИ погрешности измерений давления в нормальных условиях эксплуатации, %	± 0,15	± 0,3
Пределы допускаемой дополнительной приведенной к ВПИ погрешности измерений давления в рабочих условиях эксплуатации, %	± 0,4

Таблица 3 - Технические характеристики

Наименование характеристики		Значение
Количество измерительных каналов, шт		8
Максимальное допустимое давление, для исполнений, МПа:
МДД-8-0,16		0,32
МДД-8-0,25		0,50
МДД-8-0,40		0,80
Напряжение питания постоянного тока, В		от 18 до 30
Потребляемая мощность, Вт, не более		2
Нормальные условия эксплуатации: - температура окружающего воздуха, °С		от + 15 до + 25
- относительная влажность окружающего воздуха, %, не более		80
- атмосферное давление, кПа		от 96 до 104
Рабочие условия эксплуатации: - температура окружающего воздуха, °С		от - 40 до + 70
- относительная влажность окружающего воздуха, %, не более		95
- атмосферное давление, кПа		от 11,6 до 106,7
Габаритные размеры, мм (длина x	без режима продувки	131x42x54
ширина x высота), не более	с режимом продувки	131x42x69
Масса, г, не более	без режима продувки	400
Масса, г, не более	с режимом продувки	600

Знак утверждения типа

наносится на титульные листы эксплуатационных документов типографским способом.

Комплектность средства измерения

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Многоканальный датчик давления	МДД-8	1 шт.
Руководство по эксплуатации	КМНТ.406233.003 РЭ	1 экз.
Паспорт	КМНТ.406233.003 ПС (КМНТ.406233.003-01 ПС)	1 экз.

Сведения о методиках (методах) измерений

приведены в разделах 2.2-2.3 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1 •IO^-1 - 1-10⁷ Па».

Техническое документация предприятия-изготовителя.

Правообладатель

Акционерное общество «Конвед-6 ЛИИ» (АО «Конвед-6 ЛИИ»)

ИНН: 5013000335

Юридический адрес: 140185, Московская область, г. Жуковский, улица Гарнаева, дом 1, этаж 4, комн.1

Телефон: +7 (495) 534-10-12

E-mail: info@konved.ru

Изготовитель

Акционерное общество «Конвед-6 ЛИИ» (АО «Конвед-6 ЛИИ»)

ИНН: 5013000335

Адрес: 140185, Московская область, г. Жуковский, улица Гарнаева, дом 1, этаж 4, комн.1

Телефон: +7 (495) 534-10-12

E-mail: info@konved.ru

Испытательный центр

Федеральное автономное учреждение «Центральный аэрогидродинамический институт им. профессора Н.Е. Жуковского» (ФАУ «ЦАГИ»)

Адрес: 140180, Московская область, г. Жуковский, ул. Жуковского, д. 1

Телефон (факс): +7 495 5564281; +7 495 7776332

Web-сайт: www.tsagi.ru

E-mail: mera@tsagi.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц по проведению испытаний средств измерений в целях утверждения типа РОСС СОБ № 1.00164.2014 от 28.09.2015 г.

Техническая поддержка

3543 Kb

Файлов: 3 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 1853 от 29.08.2025

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

3543 Kb

Файлов: 3 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 1853 от 29.08.2025

Текст приказа Росстандарта № 1853 от 29.08.2025

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
