№1276 от 23.07.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 172705
ПРИКАЗ
О внесении изменений в описание типа СИ
Весы промышленные РхА
Приказы по основной деятельности по агентству Вн. Приказ № 1276 от 23.07.2020
Приложение к приказу Федерального агентства по техническому регулированию и метрологии
от «23» июля 2020 г. № 1276
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы промышленные РхА
Назначение средства измеренийВесы промышленные РхА (далее - весы), предназначены для статического измерения массы.
Описание средства измеренийПринцип действия весов основан на преобразовании деформации упругих элементов весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Сигнал от датчика преобразуется в цифровой вид аналого-цифровым преобразователем (АЦП), который располагается внутри грузоприёмного устройства (далее - ГПУ) или терминала и выводится для индикации на дисплей.
Конструктивно весы состоят из ГПУ со встроенными датчиками и терминала, соединённых между собой кабелем.
В весах используются:
-
- датчики 0745;
-
- терминалы ACT350, IND131, IND331, IND231, IND236, IND570, IND690, IND780, IND890, IND930, IND970, ICS425, ICS435, ICS445, ICS465, ICS685, ICS429, ICS439, ICS449, ICS469, ICS689, IND226x, IND256x, IND570xx, IND570x, IND690xx, IND560x, ICS466x производства «Mettler-Toledo».
В терминалы возможна установка различных интерфейсов передачи данных - RS232, RS422/485, CL20mA, Ethernet, USB-slave, Bluetooth, WLAN, Analog Output, Allen-Bradley RIO, ProfiBus DP, Profinet IO, ControlNet, Eternet/IP, Modbus RTU, Modbus Plus, DeviceNet и подключения периферийных устройств - принтеров, вторичных дисплеев, сканеров считывания штрих-кода, программируемых логических контроллеров, компьютеров. Терминалы различаются также материалами корпуса и уровнем его защиты от проникновения жидкости, водяного пара и пыли. Терминалы имеют следующие категории пылевлагозащиты:
-
- ACT350 - IP20;
- IND131/331 - IP20/IP69k/IP65/ IP66;
- IND231/IND236 - IP54/ IP65/IP67;
- IND570, IND226x, IND256x, IND570x, IND570xx, IND560x, IND690, IND690xx, ICS466x, IND780, IND890, ICS425, ICS435, ICS445, ICS465, ICS685, ICS429, ICS439, ICS449, ICS469, ICS689 - IP69k.
Платформы ГПУ изготавливают из окрашенной, оцинкованной или нержавеющей стали. По заказу ГПУ весов может быть изготовлено по заданным размерам, а весы укомплектованы в соответствии с Руководством по эксплуатации подъездными рампами, обрамлением приямка для облегчения установки весов на уровне пола, защитными напольными ограждениями, механической подъемной системой, монтажной рамой, инсталляционными наборами в зависимости от выбранного способа монтажа.
Платформы ГПУ могут иметь весовую крышку, поднимающуюся на время очистки или ремонта ГПУ (Lift), а также могут быть оснащены колесами для перевозки весов на другое место взвешивания (Mobile).
В весах предусмотрены следующие устройства и функции в соответствии с
ГОСТ OIML R 76-1-2011.
- устройство индикация отклонения от нуля (п. 4.5.5.);
-
- устройство первоначальной установки на нуль (п. Т.2.7.2.4);
-
- полуавтоматическое устройство установки на нуль (п. Т.2.7.2.2);
-
- устройство слежения за нулем (п. Т.2.7.3);
-
- устройство тарирование (п. Т.2.7.4);
-
- устройство предварительного задания значения массы тары (п. Т.2.7.5);
На корпусе ГПУ прикрепляется табличка, содержащая следующую информацию:
-
- наименование или товарный знак предприятия-изготовителя;
- условное обозначение весов;
- номер весов по системе нумерации предприятия-изготовителя;
-
- класс точности по ГОСТ OIML R 76-1-2011;
-
- значение максимальной нагрузки (Max);
-
- значение минимальной нагрузки (Min);
-
- значения поверочного интервала (е) и действительной цены деления (d);
- знак утверждения типа средств измерений.
Весы изготавливаются в однодиапазонном, двухинтервальном и трехдиапазонном режимах взвешивания с автоматическим переключением интервалов взвешивания.
Весы выпускаются в различных модификациях, отличающихся друг от друга значением максимальной нагрузки, материалом изготовления, исполнением грузоприемной платформы, типами подключаемых терминалов.
Весы выпускаются в модификациях, которые отличаются друг от друга значением максимальной нагрузки, режимами взвешивания, размерами грузоприемной платформы, типами подключаемых терминалов и датчиков и имеют следующее обозначение при заказе.
PxAY 1Y2Y3(x 1)(x2)-Z,
где PxA - обозначение типа;
x - вариант исполнения весов:
F - напольные весы с плоской грузоприёмной площадкой;
U - напольные весы с уменьшенной высотой грузоприёмной площадки и боковыми отбортовками;
T - передвижные напольные весы для взвешивания грузов на паллетах (могут оснащаться боковыми колесиками);
Y1- цифра от 0 до 9, условно-количественно характеризующая долговечность, прочность и коррозионную стойкость материалов, которые применены для изготовления частей ГПУ (таких как рама, корпус, грузоприёмная платформа): алюминиевые сплавы, различные марки сталей, различные виды окраски, резиновые элементы, нанесения защитных покрытий или полировки; чем выше цифра - тем выше стойкость и стоимость конструкционных материалов, выше устойчивость ГПУ к различным воздействиям;
Y2 - цифра от 0 до 9, условно-количественно характеризующая область применения и особенности использования весов; чем выше цифра - тем универсальнее весы с точки зрения использования в разных отраслях промышленности;
Y3 - цифра от 0 до 9, условно - количественно характеризующая коррозионную стойкость материалов ГПУ и датчиков, а также степень их защиты оболочкой от воздействия воды и сред с повышенной атмосферной влажностью, от проникновения пыли и жидкостей внутрь корпуса и/или датчиков, которое может нарушить работу весов; чем выше цифра - тем весы устойчивее к высокой влажности, воздействию жидкостей и пыли;
(х1) - необязательный параметр-обозначение x для весов во взрывобезопасном исполнении; (х2) - необязательный параметр:
- (Lift) - обозначение для весов с поднимающейся весовой крышкой ГПУ;
- (Mobile) - обозначение для весов с подъемными колесами для перевозки весов на другое место взвешивания;
Z - буквенно- числовое обозначение Мах весов, размера грузоприёмной платформы и специальных конструктивных особенностей (необязательно):
- габаритные размеры ГПУ:
- CS (850x850) мм,
- DS (1000x1000) мм,
- D (1250x1000) мм,
- Е (1500х1250) мм,
- ES (1500х1500) мм,
- G (2000х1500) мм,
- FL размер по заказу от (700х400) мм до (1250х1000) мм,
- FM размер по заказу от (1000х1000) мм до (1500х1500) мм,
- FH размер по заказу от (1500х1250) мм до (2000х1500) мм;
-300, 600, 1200, 1500, 3000 (300 кг, 600 кг, 1200 кг, 1500 кг, 3000 кг соответственно); Питание весов осуществляется от сети переменного тока или встраиваемой перезаряжаемой аккумуляторной батареи.
Пример записи при заказе PFA579Lift-D1500.
Общий вид ГПУ и терминалов показан на рисунке 1 и 2 соответственно.
Схема пломбировки от несанкционированного доступа терминалов и встроенных в ГПУ АЦП показаны на рисунках 3 и 4.

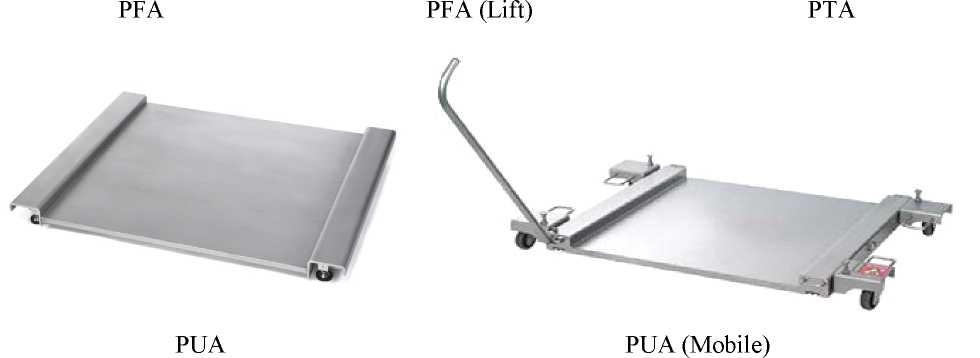

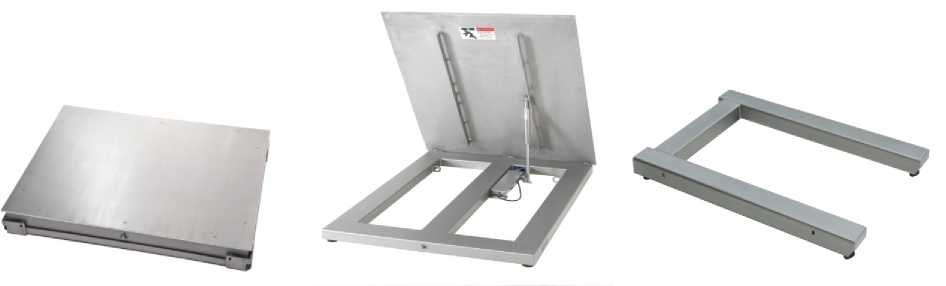

Рисунок 1 - Внешний вид ГПУ весов
IND231
IND236
IND570/IND570x/IND570xx
IND690/IND690xx
IND780 IND890/930/970 IND131/IND331
IND226x IND560x ICS466x ACT350
ICS425 ICS435 ICS445 ICS465
ICS685
ICS429 ICS439
ICS449

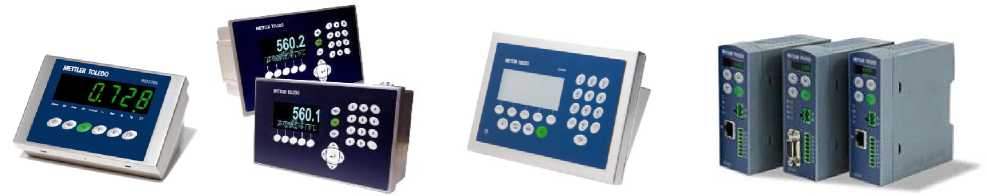

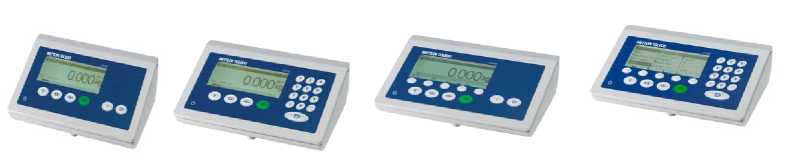

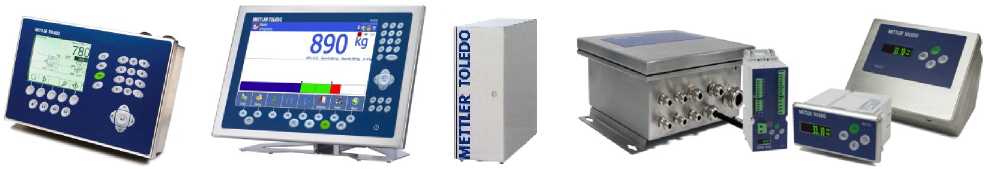

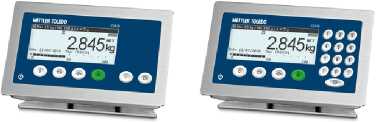

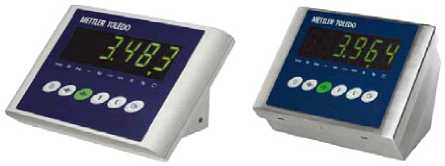

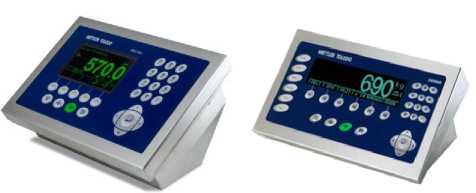

Рисунок 2 - Общий вид терминалов
ICS469
ICS689
Места пломбирования
Винт крышки АЦП
IND570, IND780
Места пломбирования
ICS АСТ IND
Места пломбирования
АСТ

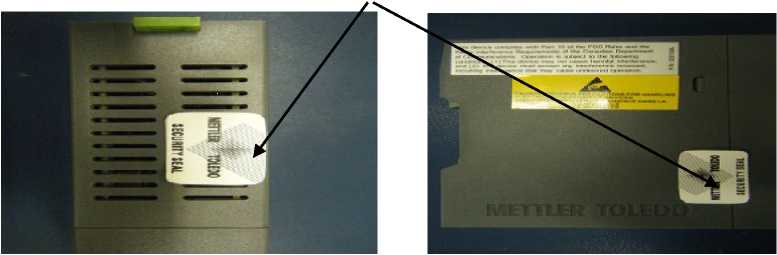

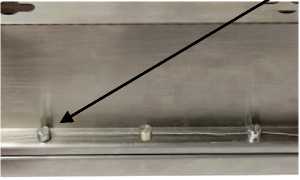

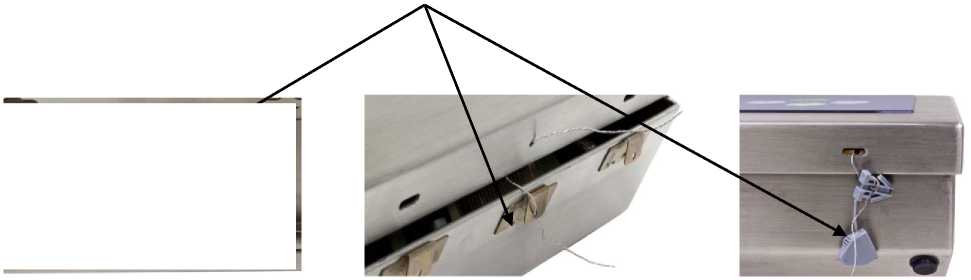

Рисунок 3 - Примеры пломбировки корпуса терминалов

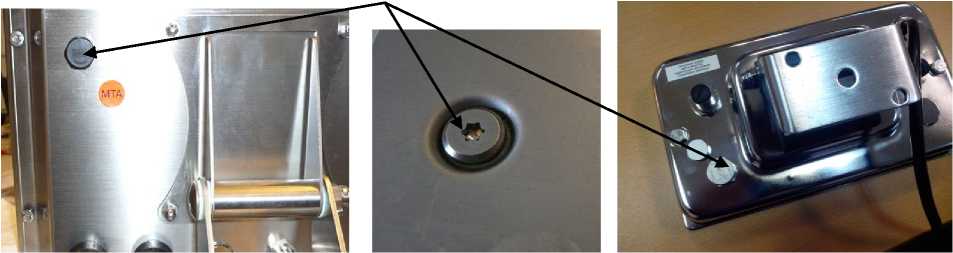

Места пломбирования

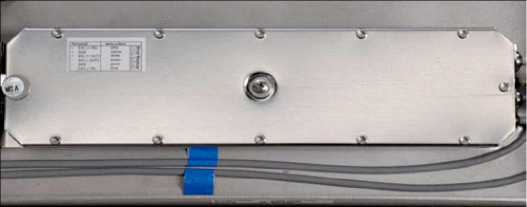

Рисунок 4 - Место пломбирования АЦП ГПУ
Программное обеспечение
Терминалы имеют встроенное программное обеспечение (ПО), и отличаются наличием клавиш ввода буквенно-цифровой информации и объемом памяти для хранения программы и результатов взвешивания.
ПО весов является встроенным и делится на метрологически значимое и метрологически незначимое.
Метрологически значимое ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти EPROM, расположенной на плате АЦП терминала и загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы терминалов, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть или может быть вызван через меню ПО. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО СИ и измеренных данных.
Нормирование метрологических характеристик проведено с учетом применения ПО.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблицах 1, 2 и 3.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение для терминала | ||||
ACT350 IND256x |
ICS4 5, ICS685, ICS4 9, ICS689, ICS466x |
IND231 IND236 |
IND131 IND331 |
IND226x | |
Идентификационное наименование ПО |
|
Terminal FW |
L1.xx.xxxx |
L1.xx L2.xx |
198005 L1.xx |
Номер версии (идентификационный номер) ПО |
|
LN-CC-aa.bb.cc[D]-AT-AL |
L1.xx.xxxx |
L1.xx L2.xx |
198005 L1.xx |
Цифровой идентификатор ПО |
-* | ||||
где - х принимает значения от 0 до 9. * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования Дополнительно для терминалов ICS: а, b и с - принимают значения от 0 до 9; LN может быть S4, X4 или Е6; СС может быть DC, DS, ID или SI; [D] - может отсутствовать; AT может быть BW, CC или MF; AL принимает значения 2, 3, 4, 6 или 8 |
Таблица 2 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение для терминала | ||||
IND690 IND690xx |
IND570 IND570x IND570xx |
IND560x |
IND780 |
IND890 | |
1 |
2 |
3 |
4 |
5 |
6 |
Идентификационное наименование ПО |
V2.xx |
|
|
MCN 1.xx |
Boot Service Scale Lock Scale Module Scale Server |
1 |
2 |
3 |
4 |
5 |
6 |
Номер версии (идентификационный номер) ПО |
V2.xx |
1.xx.yyyy 2.xx.yyyy |
1.xx 2.xx
|
1.xx.yy 2.xx.yy
7.xx.yy 8.xx.yy |
V1.1.3 V1.1.xx V1.1.xx V1.x.xx |
Цифровой идентификатор ПО |
-* | ||||
где - х, у принимают значения от 0 до 9. * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования |
Таблица 2а - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значения для терминалов IND930, IND970 | |||||
Идентификационное наименование ПО |
Boot Service Классическая версия |
Boot Service PRO версия |
Scale Lock |
Scale Module |
Scale Service Классическая версия |
Scale Service PRO версия |
Номер версии (идентификационный номер) ПО |
V1.1.3 |
V2.0.0 |
V1.1.xx** |
V1.1.xx** |
V1.y.xx*** |
V2.y.xx** |
Цифровой идентификатор ПО |
B645 |
EE8D |
-* | |||
*- Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования; ** - где хх принимает значения от 12 до 99; *** - где у принимает значения от 3 до 9; хх принимает значения от 0 до 99 |
Метрологические и технические характеристики
Класс точности по ГОСТ OIML R 76-1-2011 .................................................................средний (III).
Значения минимальной нагрузки (Min), максимальной нагрузки (Мах), поверочного интервала (е), действительной цены деления (d), числа поверочных интервалов (n), пределов допускаемой погрешности при первичной поверке (mpe) в соответствующих интервалах нагрузки (m) для однодиапазонного исполнения весов приведены в таблице 3.
Таблица 3 - Метрологические характеристики
Обозначение |
Min, |
Мах, |
d = е, |
n |
m, |
mpe, |
модификации |
кг |
кг |
г |
кг |
г | |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
PUAY1Y2Y3(x 1)(х2)^ |
от 1 до 25 включ. |
±25 | ||||
PFAY1Y2Y3(x1)^2)-Z |
1 |
300 |
50 |
6000 |
св. 25 до 100 включ. |
±50 |
PTAY1Y2Y3(x1)^2)-Z |
св. 100 до 300 включ. |
±75 | ||||
PUAY1Y2Y3(x 1)(х2)^ |
от 2 до 50 включ. |
±50 | ||||
PFAY1Y2Y3(x1)^2)-Z |
2 |
300 |
100 |
3000 |
св. 50 до 200 включ. |
±100 |
PTAY1Y2Y3(x1)^2)-Z |
св. 200 до 300 включ. |
±150 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
РUAY1Y2Y3(x 1)(х2)^ РFAY1Y2Y3(x1)(х2)-Z РTAY1Y2Yз(x1)(х2)-Z |
2 |
600 |
100 |
6000 |
от 2 до 50 включ. |
±50 |
св. 50 до 200 включ. |
±100 | |||||
св. 200 до 600 включ. |
±150 | |||||
РUAY1Y2Y3(x 1)(х2)^ РFAY1Y2Y3(x1)(х2)-Z РTAY1Y2Yз(x1)(х2)-Z |
4 |
600 |
200 |
3000 |
от 4 до 100 включ. |
±100 |
св. 100 до 400 включ. |
±200 | |||||
св. 400 до 600 включ. |
±300 | |||||
РUAY1Y2Y3(x 1)(х2)^ РFAY1Y2Y3(x1)(х2)-Z РTAY1Y2Yз(x1)(х2)-Z |
4 |
1200 |
200 |
6000 |
от 4 до 100 включ. |
±100 |
св. 100 до 400 включ. |
±200 | |||||
св. 400 до 1200 включ. |
±300 | |||||
РUAY1Y2Y3(x 1)(х2)^ РFAY1Y2Y3(x1)(х2)-Z РTAY1Y2Yз(x1)(х2)-Z |
10 |
1500 |
500 |
3000 |
от 10 до 250 включ. |
±250 |
св. 250 до 1000 включ. |
±500 | |||||
св. 1000 до 1500 включ. |
±750 | |||||
РFAY1Y2Y3(x1)(х2)-Z РTAY1Y2Yз(x1)(х2)-Z |
10 |
3000 |
500 |
6000 |
от 10 до 250 включ. |
±250 |
св. 250 до 1000 включ. |
±500 | |||||
св. 1000 до 3000 включ. |
±750 | |||||
РFAY1Y2Y3(x1)(х2)-Z РTAY1Y2Yз(x1)(х2)-Z |
20 |
3000 |
1000 |
3000 |
от 20 до 500 включ. |
±500 |
св. 500 до 2000 включ. |
±1000 | |||||
св. 2000 до 3000 включ. |
±1500 |
Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.
Для двухинтервального режима взвешивания значения минимальной (Mini) и максимальной (Мах/) нагрузки, действительной цены деления (d/), поверочного интервала (е/), числа поверочных интервалов (ni), пределов допускаемой погрешности при первичной поверке (mpe) в соответствующих интервалах нагрузки (m) режима взвешивания приведены в таблице 4.
Таблица 4 - Метрологические характеристики
Обозначение модификации |
Min/, кг |
Мах/, кг |
d/ = е/, г |
n/ |
m, кг |
mpe, г |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
РUAY1Y2Y3(x 1)(х2)^ РFAY1Y2Y3(x1)(х2)-Z РTAY1Y2Yз(x1)(х2)-Z |
1 |
150 |
50 |
3000 |
от 1 до 25 кг включ. |
±25 |
св. 25 до 100 кг включ. |
±50 | |||||
св. 100 до 150 кг включ. |
±75 | |||||
300 |
100 |
3000 |
св. 150 до 200 кг включ. |
±100 | ||
св. 200 до 300 кг включ. |
±150 | |||||
РUAY1Y2Y3(x 1)(х2)^ РFAY1Y2Y3(x1)(х2)-Z РTAY1Y2Yз(x1)(х2)-Z |
2 |
300 |
100 |
3000 |
от 2 до 50 кг включ. |
±50 |
св. 50 до 200 кг включ. |
±100 | |||||
св. 200 до 300 кг включ. |
±150 | |||||
600 |
200 |
3000 |
св. 300 до 400 кг включ. |
±200 | ||
св. 400 до 600 кг включ. |
±300 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
РUAY1Y2Y3(x 1)(х2)^ РFAY1Y2Y3(x1)(х2)-Z РTAY1Y2Yз(x1)(х2)-Z |
4 |
600 |
200 |
3000 |
от 4 до 100 кг включ. |
±100 |
св. 100 до 400 кг включ. |
±200 | |||||
св. 400 до 600 кг включ. |
±300 | |||||
1500 |
500 |
3000 |
св. 600 до 1000 кг включ. |
±500 | ||
св.1000 до 1500 кг включ. |
±750 | |||||
РFAY1Y2Y3 (к1)(х2)^ РTAY1Y2Y3 (к1)(х2)^ |
10 |
1500 |
500 |
3000 |
от 10 до 250 включ. |
±250 |
св. 250 до 1000 включ. |
±500 | |||||
св. 1000 до 1500 включ. |
±750 | |||||
3000 |
1000 |
3000 |
св. 1500 до 2000 включ. |
±1000 | ||
св. 2000 до 3000 включ. |
±1500 |
Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.
Для трехинтервального режима взвешивания значения минимальной (Min) и максимальной нагрузки (Max/), действительной цены деления (di), поверочного интервала (е/), числа поверочных интервалов (ni), пределов допускаемой погрешности при первичной поверке (mpe) в соответствующих интервалах нагрузки (m) приведены в таблице 5.
Таблица 5 - Метрологические характеристики
Обозначение модификации |
Min, кг |
Мах/, кг |
d/ = е/, г |
n/ |
m, кг |
mpe, г |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
РTAY1Y2Y3(x1)(х2)-Z |
0,4 |
60 |
20 |
3000 |
От 0,4 до 10 включ. |
±10 |
Св. 10 до 40 включ. |
±20 | |||||
Св. 40 до 60 включ. |
±30 | |||||
150 |
50 |
3000 |
Св. 60 до 100 включ. |
±50 | ||
Св. 100 до 150 включ. |
±75 | |||||
300 |
100 |
3000 |
Св. 150 до 200 включ. |
±100 | ||
Св. 200 до 300 включ. |
±150 | |||||
РFAY1Y2Y3(x1)(х2)-Z РTAY1Y2Yз(x1)(х2)-Z |
1 |
150 |
50 |
3000 |
От 1 до 25 включ. |
±25 |
Св. 25 до 100 включ. |
±50 | |||||
Св. 100 до 150 включ. |
±75 | |||||
300 |
100 |
3000 |
Св. 150 до 200 включ. |
±100 | ||
Св. 200 до 300 включ. |
±150 | |||||
600 |
200 |
3000 |
Св. 300 до 400 включ. |
±200 | ||
Св. 400 до 600 включ. |
±300 | |||||
РFAY1Y2Y3(x1)(х2)-Z РTAY1Y2Yз(x1)(х2)-Z РUAY1Y2Yз(x 1)(х2)^ |
2 |
300 |
100 |
3000 |
от 2 до 50 включ. |
±50 |
св. 50 до 200 включ. |
±100 | |||||
св. 200 до 300 включ. |
±150 | |||||
600 |
200 |
3000 |
св. 300 до 400 включ. |
±200 | ||
св. 400 до 600 включ. |
±300 | |||||
1500 |
500 |
3000 |
св. 600 до 1000 включ. |
±500 | ||
св. 1000 до 1500 включ. |
±750 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
РFAY1Y2Y3(x1)(х2)-Z РTAY1Y2Y3(x1)(х2)-Z |
4 |
600 |
200 |
3000 |
от 4 до 100 включ. |
±100 |
св. 100 до 400 включ. |
±200 | |||||
св. 400 до 600 включ. |
±300 | |||||
1500 |
500 |
3000 |
св. 600 до 1000 включ. |
±500 | ||
св. 1000 до 1500 включ. |
±750 | |||||
3000 |
1000 |
3000 |
св. 1500 до 2000 включ. |
±1000 | ||
св. 2000 до 3000 включ. |
±1500 |
Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.
Таблица 6 - Метрологические характеристики
Наименование характеристики |
Значение |
Пределы допускаемой погрешности устройства установки на нуль, кг |
±0,25е |
Показания индикации массы, не более:
|
Мах+9е Мах+9е1 |
Диапазон выборки массы тары (Т-), - для однодиапазонных, % от Мах-е -для многоинтервальных весов, % от Махi-ei |
от 0 до 100 от 0 до 100 |
Диапазон установки на нуль и слежения за нулём, % от Max, не более |
±2 |
Диапазон первоначальной установки нуля, % от Max, не более |
20 |
Таблица 7 - Основные технические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Параметры электрического питания: - от сети переменного тока: - напряжение, В |
от 187 до 242 |
- частота, Гц |
от 49 до 51 |
- от встраиваемой аккумуляторной батареи, В |
12 |
Потребляемая мощность, В-А, не более |
60 |
Габаритные размеры весов (Д х Ш х В), мм: - PFA |
от (700 х 400 х 80) до (2000 х 1500 х 80); |
- PFA Liftr |
от (1000 x 1000 x 90) до (1500 x 1500 x 90) |
- PUA, PUA Mobile |
от (750 x 400 x 35) до (1500 x 150 х 35) |
- PTA |
от (500 x 690 x 78) до (1260 x 840 x 78). |
Масса весов, кг, не более |
350 |
Диапазон рабочих температур, °С |
от -10 до +40 |
Средняя наработка на отказ, ч |
24000 |
Средний срок службы, лет |
15 |
наносится на титульный лист Руководства по эксплуатации типографским способом и на табличку, прикрепленную на корпусе весов, фотохимическим способом.
Комплектность средства измеренийТаблица 8 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Весы промышленные |
РхА (исполнение по заказу) |
1 |
Руководство по эксплуатации |
- |
1 |
осуществляется по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (приложение ДА. Методика поверки весов).
Основные средства поверки:
- рабочий эталон единицы массы 4-го разряда по Приказу Росстандарта от 29 декабря 2018 № 2818 -гири номинальной массой от 400 г до 3000 кг, класса точности М1, М1-2 по ГОСТ OIML R 111-1-2009. «ГСИ. Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке
Сведения о методиках (методах) измерений изложены в эксплуатационной документации.
Нормативные документы, устанавливающие требования к весам промышленным РхАГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
Приказ Росстандарта от 29 декабря 2018 № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы
Техническая документация фирмы - изготовителя
ИзготовителиФирма «Mettler-Toledo GmbH», Швейцария
Im Langacher 44, 8606 Greifensee, Switzerland
Фирма «Mettler-Toledo (Albstadt) GmbH», Германия
Адрес: Postfach 250 D-7470 Albstadt, Germany
Телефон: +49 7431 14 214
Факс: +49 7431 14 38
ЗаявительАкционерное общество «Меттлер-Толедо Восток»
(АО «Меттлер-Толедо Восток»)
ИНН 7705125499
Адрес: 101000, г. Москва, Сретенский бульвар, д. 6/1, стр. 1, комн. 8, 10, 16
Телефон: (495) 777-70-77 Факс: (499) 272-22-74
E-mail: inforus@mt.com, Web-сайт: www.mt.com
Испытательный центрЗакрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8
Телефон (факс): (495) 491-78-12
Е-mail: sittek@mail.ru
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа RA.RU.311313.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
М.п.
А.В. Кулешов
«23» июля 2020 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
___ ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
23 июля 2020 г. |
ПРИКАЗ V 1276 № Москва |
О переоформлении свидетельства об утверждении типа средства измерений № 67317 «Весы промышленные РхА» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «Меттлер-Толедо Восток» от 29 ноября 2019 г. № 08/2-LSP/19 приказываю:
-
1. Внести изменения в описание типа на весы промышленные РхА, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 68705-17, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 67317 «Весы промышленные РхА», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 68705-17, в связи с добавлением нового изготовителя - фирмы «Mettler-Toledo GmbH», Швейцария.
-
3. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
( л
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии. _______________________
СВЕДЕНИЯ О СЕР П1ФИКАТЕ ЭГ1
Сертификат: OOE1036ElB07EOFB80EAli8900BCB6D090 Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020
