ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

_и^уо^_    2025 г. № ___

Сведения

об утвержденном типе средства измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)

Акционерное общество «Фирма

ТВЕМА» (АО «Фирма ТВЕМА»), г. Москва

ЛШШ1СТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

29 августа 2025 г.

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений об изготовителе (правообладателе) утвержденного типа средства измерений, согласно приложению, к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

\_____________________________

Регистрационный № 69472-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Автоматизированные системы контроля и оценки геометрических параметров пути «СОКОЛ» (далее - системы «СОКОЛ») предназначены для измерений параметров геометрии рельсовой колеи на железных дорогах и метрополитенах.

Принцип измерения ширины колеи (шаблона) основан на измерении расстояния между колесами путеизмерительной тележки. Кривошипно-шатунный механизм шаблона отслеживает расстояние между колесами тележки, прижатыми к боковым граням головок правой и левой рельсовых нитей. Ось вращения кривошипно-шатунного механизма путеизмерительной тележки кинематически связана с магнитным актюатором датчика перемещений - датчика шаблона.

Принцип измерения взаимного положения рельсовых нитей по высоте (уровень) основан на одновременной регистрации угла наклона кузова вагона относительно линии горизонта и расстояния кузова вагона от буксовых узлов одной из колесных пар. Угол наклона вагона измеряется с помощью блока датчиков угла наклона, установленного непосредственно на кузове в сечении колесной пары, расстояния от буксовых узлов которой, используются при вычислении уровня. Измерение расстояния от кузова вагона до буксовых узлов осуществляется с помощью датчиков измерения вертикальных перемещений.

Механизм измерения рихтовок по левой рельсовой нити измеряет горизонтальные перемещения левых измерительных колес, каждой из измерительных тележек, относительно кузова вагона. Поперечное перемещение измерительных колес относительно рамы вагона передается от центрального коромысла кривошипно-шатунного механизма через телескопическую тягу на датчик горизонтальных перемещений тележки. Угол поворота телескопической тяги при перемещении измерительных колес в горизонтальной плоскости пути преобразуется в угол поворота датчика рихтовки. Измерение рихтовки производится по левой рельсовой нити, по правой рельсовой нити - рассчитывается через сумму показаний перемещения измерительных колес по левой рельсовой нити относительно кузова и показаний датчиков измерения шаблона, установленных на соответствующие путеизмерительные тележки.

Системы «СОКОЛ» представляют собой измерительные системы, состоящие из путеизмерительных тележек, смонтированных на раме ходовых тележек под кузовом вагона мобильного средства диагностики (далее - МСД), датчикового оборудования, пневмооборудования и программного обеспечения.

Путеизмерительные тележки представляют собой раму с измерительными колесами, контактирующими с рельсами, на которой установлены путеизмерительные механизмы, передающие перемещения измерительных колес на датчики шаблона, уровня.

Датчики просадок и рихтовок расположены на кузове вагона и соединены с помощью трособлочных механизмов с буксовыми узлами и ходовыми тележками.

В качестве измерительных элементов путеизмерительных датчиков всех механизмов используются магнитные энкодеры. Они формируют на выходе сигнал, соответствующий повороту магнитного актюатора, соединенного с трособлочным, либо рычажным механизмом, преобразующим поступательное перемещение элементов измерительных тележек во вращательное движение.

Аппаратно-программная часть имеет в своем составе микроконтроллерные модули сбора и обработки датчиковой информации, блок питания и синхронизации, сервер первичной датчиковой информации, автоматизированные рабочие места (в дальнейшем по тексту - АРМ оператора) и программный комплекс «TRACK».

Знак поверки в виде оттиска клейма поверителя и/или в виде голографической наклейки наносится на свидетельство о поверке.

Общий вид автоматизированных систем контроля и оценки геометрических параметров пути «СОКОЛ» представлен на рисунках 1.

Схема расположения системы приведена на рисунке 2.

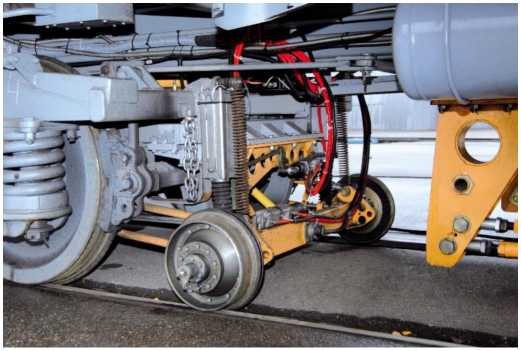

Рисунок 1 - Общий вид автоматизированных систем контроля и оценки геометрических параметров пути «СОКОЛ»

тележка 2

Путеизмерительная тележка 1

Путеизмерительная тележка 3

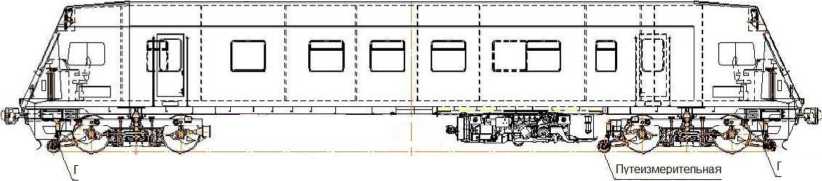

Рисунок 2 - Схема расположения автоматизированных систем контроля и оценки геометрических параметров пути «СОКОЛ»

Программное обеспечение «TRACK» установлено на жестком диске АРМ оператора. В программной среде «TRACK» имеется программная оболочка «TRACK». В программной оболочке функции, дающие возможность изменения программного обеспечения пользователем, отсутствуют. ПО «TRACK», установленное на АРМ оператора, принимает данные измерений, выполняет их анализ, выводит на экран, результаты измерений и информацию о выявленных отступлениях геометрических параметров пути от норм содержания, распечатывает на бумажном носителе выходные документы и записывает данные измерений на сервер с привязкой к координате пути.

Идентификационные данные программного обеспечения систем приведены в таблице 1. Уровень защиты программного обеспечения оценивается, как «высокий» по Р 50.2.077-2014.

Таблица 1 -

обеспечения комплексов

данные

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики и условия эксплуатации

наносится на табличку, размещенную на наружной поверхности систем и в правом верхнем углу руководства по эксплуатации печатным способом.

Таблица 4 - Комплект поставки систем

Сведения о методиках (методах) измерений приведены в эксплуатационных документах.

Нормативные и технические документы, устанавливающие требования к автоматизированным системам контроля и оценки геометрических параметров пути «СОКОЛ»

4276.086.35234875-06 ТУ Автоматизированные системы контроля и оценки геометрических параметров пути «СОКОЛ». Технические условия

Акционерное общество «Фирма ТВЕМА»

(АО «Фирма ТВЕМА»)

ИНН 7707011088

Юридический адрес: 107140, г. Москва, вн. тер. г. Муниципальный Округ

Красносельский, ул. Русаковская, д. 13, стр. 5 Тел/Факс: +7 (495) 230-30-26

E-mail: tvema@tvema.ru

Web-сайт: www.tvema.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»

(ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: (495) 437-55-77, факс: (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств

измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
