№2409 от 31.12.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 226294
О внесении изменений в описание типа на системы ввода-вывода распределенные Fastwel I/O
Приказы по основной деятельности по агентству Вн. Приказ № 2409 от 31.12.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
___31 декабря 2020 г.
№ 2409
Москва
О внесении изменений в описание типа на системы ввода-вывода распределённые Fastwel I/O
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращением ЗАО «НПФ «ДОЛОМАНТ» от 15 июля 2020 г. №20200715 приказываю:
-
1. Утвердить новую редакцию описания типа на системы ввода-вывода распределённые Fastwel I/O, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 58557-14, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
С.С.Голубев
Заместитель Руководителя
f А
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭН
сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93 Кому выдан: Голубев Сергей Сергеевич Действителен: с 23.11.2020 до 23.11.2021
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2409
Лист № 1 Всего листов 15
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы ввода-вывода распределенные Fastwel I/O Назначение средства измеренийСистемы ввода-вывода распределённые Fastwel I/O предназначены для измерений выходных аналоговых сигналов датчиков в виде электрического сопротивления, силы постоянного тока, напряжения постоянного тока и частоты напряжения переменного тока.
Описание средства измеренийСистемы ввода-вывода распределенные Fastwel I/O (далее - системы), состоят из контроллера (узла сети или программируемого), модулей аналогового ввода/вывода, модулей дискретного ввода/вывода и вспомогательных модулей.
Системы используются для приёма и обработки дискретных сигналов, регулирования на основе измерений параметров технологического процесса, выдачи предупредительных и информационных сигналов, формирования управляющих аналоговых и дискретных сигналов, применяются для создания на их основе информационно-измерительных и управляющих систем сбора и передачи данных, коммерческого учёта, контроля, регулирования, диагностики и управления производственными процессами, технологическими линиями и агрегатами различных конфигурации.
Корпус контроллера узла сети изготовлен из пластмассы, имеет разъемы для подключения модулей аналогового и дискретного ввода/вывода (далее - модули ввода/вывода), вспомогательных модулей, интерфейсные разъемы Ethernet, RS-485, USB и разъемы для питания.
Корпус модулей ввода/вывода изготовлен из пластмассы, на его верхней поверхности расположены разъемы для подключения измерительных цепей и светодиодный индикатор. На боковых поверхностях корпуса расположены разъемы для подключения к контроллеру узла сети.
Контроллеры узла сети обеспечивают возможность исполнения прикладных программ, реализующих алгоритмы сбора, обработки данных и управления, разработанных при помощи адаптированной среды разработки CoDeSys фирмы 3S Smart Software Solutions.
Модули аналогового и дискретного ввода/вывода (далее - модули) обеспечивают подключение датчиков и исполнительных устройств, а также содержат цепи гальванической развязки и индикации состояния. Модули обмениваются информацией с контроллером узла сети по внутренней шине FBUS. Соответствующие контакты шины подключаются при последовательной установке модулей на DIN-рейку.
Модули устанавливаются вплотную друг к другу без зазора, поэтому общая ширина установленных модулей складывается из ширины контроллера узла сети, ширины оконечного модуля и ширины всех остальных модулей в сумме.

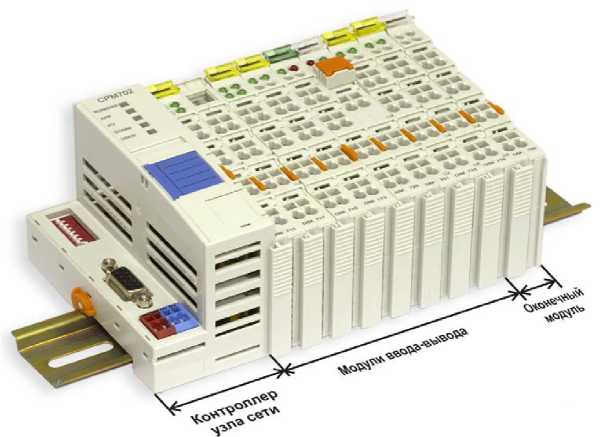

Общий вид систем показан на рисунке 1.
Рисунок 1 - Фотография общего вида систем ввода-вывода распределенных Fastwel I/O
Программное обеспечениеСистемное программное обеспечение контроллеров узла сети, контроллеров программируемых и модулей ввода-вывода встроено в энергонезависимую память устройств и исключает возможность несанкционированной модификации, приводящей к искажению результатов измерений.
Прикладное программное обеспечение контроллеров узла сети и контроллеров программируемых, выполняющее преобразование и математическую обработку измеренных величин с последующим выводом результатов измерений на экран монитора компьютера и передачей по каналам связи, разрабатывается проектировщиками автоматизированных систем управления технологическими процессами в адаптированных средах разработки CoDeSys 2.3 и CODESYS V3. Пакеты адаптации сред разработки Fastwel CoDeSys Adaptation и Fastwel CODESYS V3 Adaptation являются сервисными и предназначены для параметризации модулей ввода-вывода и создания проектов CoDeSys 2.3 и CODESYS V3 для контроллеров Fastwel.
Идентификационные данные метрологически значимого программного обеспечения систем ввода-вывода распределенных Fastwel I/O представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО аналоговых модулей ввода-вывода.
|
Идентификационное наименование ПО |
Номер версии |
Цифровой идентификатор ПО (алгоритм вычисления MD5) |
|
Микропрограмма модуля AIM720 aim720 all.hex |
2.11 |
198730bb349e6ef3539e05c679cba141 |
|
Микропрограмма модуля AIM721 aim721_all.hex |
2.13 |
877f84fa28489e1bd1d950c0abc15741 |
|
Микропрограмма модуля AIM722 aim722_all.hex |
2.14 |
895f2c25e8e4106806c8f66b80f90dc1 |
Продолжение таблицы 1
|
Идентификационное наименование ПО |
Номер версии |
Цифровой идентификатор ПО (алгоритм вычисления MD5) |
|
Микропрограмма модуля AIM723 aim723 all.hex |
2.13 |
70368595942bcfa60743f48fddf3869a |
|
Микропрограмма модуля AIM724 aim724_all.hex |
1.9 |
4bcb5096931f42ea6f2f9a324d5e83d5 |
|
Микропрограмма модуля AIM725 aim725_all.hex |
2.16 |
48474fb12ca803aca87eb7646d68a81 c |
|
Микропрограмма модуля AIM72503 aim72503_all.hex |
2.6 |
2d6267573cf6ccfc6695ae1172fdcdee |
|
Микропрограмма модуля AIM726 aim726_all.hex |
2.12 |
5778eb256967ed3a4adeeee9c8f7a62c |
|
Микропрограмма модуля AIM727 aim727_all.hex |
2.12 |
9bf8077e7ddf73252c0b 1 d3b0cb52086 |
|
Микропрограмма модуля AIM728 aim728_all.hex |
2.12 |
4c86359244686ab9f776be0773 8032df |
|
Микропрограмма модуля AIM729 aim729_all.hex |
2.12 |
ab960eb3132998dbd761 eef647c5 d97c |
|
Микропрограмма модуля AIM730 aim730_all.hex |
1.7 |
eb8a785c5d4b75e3b3fea76de5517bfe |
|
Микропрограмма модуля AIM731 aim731_all.hex |
1.6 |
4e3 6fa5 e32f847b8a1261 ac46769be17 |
|
Микропрограмма модуля AIM733 aim733_all.hex |
1.2 |
a557a1c06eec89285802441eab585c3c |
|
Микропрограмма модуля AIM791 aim791_all.hex |
1.1 |
fd1e17d784e97af570191a7bc7c61f19 |
|
Микропрограмма модуля AIM792 aim792 all.hex |
1.3 |
58ae60f000ee3960fc0276df8bbb0c2a |
|
Микропрограмма модуля DIM710 dim710 all.hex |
2.8 |
be24d8907aa7ff270616c6583db57fa8 |
|
Микропрограмма модуля DIM764 dim764 all.hex |
1.7 |
c8111139c2a696718f7e234e464fedcd |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 - Параметры входов (выходов) контроллеров
|
Тип контроллера |
Назначение входов (выходов) |
|
CPM701 |
CAN, интерфейсный модуль KIB780 |
|
CPM702 |
MODBUS, интерфейсный модуль KIB781 |
|
CPM703 |
ETHERNET, интерфейсный модуль KIB783 |
|
CPM704 |
Profibus DP-V1, интерфейсный модуль KIB784 |
|
CPM709 |
CAN, интерфейсный модуль KIB780, наличие СОМ-порта с уровнями ТТЛ |
|
CPM711 |
CAN, интерфейсный модуль KIB791 |
|
CPM712 |
MODBUS, интерфейсный модуль KIB792 |
|
CPM713 |
ETHERNET, интерфейсный модуль KIB793 |
|
CPM723 |
ETHERNET, интерфейсный модуль KIB795 |
Таблица 3 - Параметры входов (выходов) модулей аналогового ввода
|
Тип модуля аналогового ввода |
Количество и назначение входов (выходов) |
|
AIM72001 |
6 каналов, 5 диапазонов |
|
AIM72101 AIM72102 |
4 канала, 0-20 мА постоянного тока |
|
AIM72201 AIM72202 |
2 изолированных канала, 0-20 мА постоянного тока |
|
AIM72301 AIM72302 |
4 канала, 4-20 мА постоянного тока |
|
AIM72401 |
2 канала термопары типа: J, K, L, N,T, E, R, S, B; напряжение ± 20 мВ, ± 50 |
|
AIM72402 |
мВ, ± 100 мВ, ± 200 мВ |
|
AIM72501 |
2 канала термометры сопротивления типа: Pt50, Pt100, Pt200, Pt500, Pt1000, |
|
AIM72502 |
Ni100, Ni120, Cu50, Cu100; |
|
сопротивления: 0- 150 Ом, 0- 300 Ом, 0- 600 Ом, 0- 1500 Ом, 0- 3000 Ом | |
|
AIM72503 |
2 канала термометры сопротивления типа: ТСП 50П, ТСП 100П, ТСМ 50М, ТСМ 100М. |
|
AIM72601 AIM72602 |
2 канала, 0-10 В и 0 - 40 В постоянного тока |
|
AIM72701 AIM72702 |
4 канала, 0-10 В и 0 - 40 В постоянного тока |
|
AIM72801 AIM72802 |
4 канала, ±10 В и ±20 В постоянного тока |
|
AIM72901 AIM72902 |
2 канала, ±10 В и ±20 В постоянного тока |
|
AIM73001 AIM73002 |
2 канала, 0 - 20 мА и 4 - 20 мА |
|
AIM73101 AIM73102 |
2 канала, 0 - 10 В и ±10 В |
|
AIM733-01 AIM733-02 |
4 канала, 0 - 2,5 В и 0 - 5 В |
|
AIM791-01 |
8 каналов, 0 - 5 мА, 0 - 20 мА и 4 - 20 мА |
|
AIM792-01 |
8 каналов, 0 - 5 В, 0 - 10 В, ±5 В, ±10 В |
Таблица 4 - Параметры входов (выходов) модулей дискретного ввода/вывода
|
Тип модуля дискретного ввода |
Количество и назначение входов (выходов) |
|
DIM71001 |
4 канала, диапазон частоты следования импульсов от 1 Гц до 1500 Гц |
|
DIM71101 |
4 канала, коммутируемое напряжение 24 В постоянного тока, коммутируемый гок 2,0 А (драйвер нижнего плеча : high-side switching) |
|
DIM71201 |
2 канала, коммутируемое напряжение до 250 В переменного тока или до 30 В постоянного тока, коммутируемый ток 1,0 A, 2 переключающих контакта |
|
DIM71301 |
2 канала, коммутируемое напряжение до 250 В переменного тока или до 30 В постоянного тока, коммутируемый ток 2,0 A |
|
DIM71401 |
4 канала, 2 - 3-проводное соединение, 5 В постоянного тока, программируемый шумоподавляющий фильтр (постоянная времени 0 мс; 0,2 мс; 3 мс) |
|
DIM71501 |
2 канала, 2 - 4-проводное соединение, до 250 В переменного тока |
|
DIM71601 |
2 канала, 2 - 4-проводное соединение, 24 В постоянного тока, программируемый шумоподавляющий фильтр (постоянная времени 0 мс; 0,2 мс; 3 мс) |
|
DIM71701 |
8 каналов, 1 -проводное соединение, 24 В постоянного тока, программируемый шумоподавляющий фильтр (постоянная времени 0 мс; 0,2 мс; 3 мс) |
|
DIM71801 |
8 каналов, коммутируемое напряжение 24 В постоянного тока, коммутируемый ток 0,5 A, с диагностикой, защитой от короткого замыкания и перенапряжения |
|
DIM71901 |
8 каналов, коммутируемое напряжение 24 В постоянного тока, коммутируемый ток 0,5 A, (драйвер верхнего плеча: low-side switching) |
|
DIM76001 |
4 канала, 24 В постоянного тока, (low-side switching) с индикацией и двухканальным счетчиком. |
|
DIM76101 |
4 каналов, 48 В постоянного тока, (low-side switching) с индикацией и двухканальным счетчиком |
|
DIM76201 |
8 каналов, 24 В постоянного тока, (low-side switching) с индикацией и двухканальным счетчиком |
|
DIM76301 |
4 - канальный модуль оптореле AC/DC 60 В, 500 мА |
|
DIM76401 |
8 каналов, диапазон частоты следования импульсов в режиме измерения частоты от 0,8 Гц до 50000 Гц, относительная погрешность измерения от ±0,015% до ±0,15% |
|
DIM76402 |
8 каналов, диапазон частоты следования импульсов в режиме измерения частоты от 0,8 Гц до 50000 Гц , относительная погрешность измерения от ±0,03% до ±0,3% |
|
DIM765-01 |
8 каналов приема сигналов типа «сухой контакт» |
|
DIM766-01 |
8 каналов приема сигналов типа «сухой контакт» обратной полярности |
Таблица 5 - Параметры вспомогательные модулей
|
Тип вспомогательного модуля |
Назначение вспомогательного модуля |
|
OM743-01 |
Модуль для нормализации частотных сигналов от 1 до 10000 Г ц |
|
OM75001 |
Заглушка шины FBUS |
|
OM75101 |
Модуль для подключения источника питания 24 В постоянного тока/6,3А с диагностикой |
|
OM75201 |
Модуль для подключения источника питания 24 В постоянного тока/6,3А без диагностики |
|
OM75401 |
Модуль формирования напряжения питания +5 В модулей ввода вывода шины FBUS |
|
OM75501 |
Модуль ввода питания 230 В переменного/постоянного тока. Максимально допустимый ток 10 А. |
|
Тип вспомогательного модуля |
Назначение вспомогательного модуля |
|
OM75601 |
Модуль расширения внутренней шины (FBUS) |
|
OM75701 |
Ответный модуль расширения внутренней шины OM757 (дополнительный к OM756) |
|
OM75801 |
Модуль для размножения потенциала '0V' шины питания |
|
OM75901 |
Модуль для размножения потенциала '24V' или '48V' шины питания |
|
OM79601 |
Ответный модуль расширения внутренней шины, предназначен для подключения модулей FastweT-IO к процессорному модулю CPB902 |
|
NIM74101 |
Модуль NIM741 предназначен для подключения к системе FastwellO устройств, имеющих интерфейс RS485 |
|
NIM74201 |
Модуль NIM742 предназначен для подключения к системе FastwellO устройств, имеющих интерфейс RS232C |
|
NIM745-01 |
Преобразователь интерфейсов Ethernet в FBUS NIM745. Обеспечивает подключение модулей FASTWEL I/O к системам сбора и обработки данных, построенных на базе интерфейса Ethernet TCP/IP (10/100 Мбит/с) |
|
NIM745-02 |
Непрограммируемый контроллер подчиненного узла протокола MODBUS TCP. Обеспечивает подключение модулей ввода-вывода FASTWEL I/O к сетям MODBUS TCP |
Таблица 6 - Основные метрологические характеристики систем при измерении силы постоянного тока
|
Тип ка нала |
Диапазон измерения (преобразования), мА |
Входное (нагрузочное) сопротивление, не более, Ом |
Пределы допускаемой основной приведенной погрешности, % |
Дополнительная температурная погрешность, % / К |
Тип модуля |
|
ИК1.1 |
от 0 до 20 |
300 |
±0,2 |
0,005 |
AIM72001 |
|
ИК1.2 |
от 0 до 20 |
120 (при 1вх=20 мА) |
±0,02 |
0,002 |
AIM72101 |
|
ИК1.3 |
от 0 до 20 |
150 (при 1вх=20 мА) |
±0,02 |
0,002 |
AIM72201 |
|
ИК1.4 |
от 0 до 20 |
120 (при 1вх=20 мА) |
±0,04 |
0,002 |
AIM72102 |
|
ИК1.5 |
от 0 до 20 |
150 (при 1вх=20 мА) |
±0,04 |
0,002 |
AIM72202 |
|
ИК1.6 |
от 4 до 20 |
120 (при 1вх=20 мА) |
±0,02 |
0,002 |
AIM72301 |
|
ИК1.7 |
от 4 до 20 |
120 (при 1вх=20 мА) |
±0,04 |
0,002 |
AIM72302 |
|
ИК1.8 |
от 0 до 5 |
100 (при 1вх=5,125 мА) |
±0,1 |
0,002 |
AIM791-01 |
|
ИК1.9 |
от 0 до 20 |
100 (при 1вх=20,5 мА) |
±0,05 |
0,001 |
AIM791-01 |
|
ИК1.10 |
от 4 до 20 |
100 (при 1вх=20,5 мА) |
±0,05 |
0,001 |
AIM791-01 |
Таблица 7 - Основные метрологические характеристики систем при измерении напряжения постоянного тока
|
Тип ка нала |
Диапазон измерения (преобразования), В (мВ) |
Входное (нагрузочное) сопротивление, не менее, кОм |
Пределы допускаемой основной приведенной погрешности, % |
Дополнительная температурная погрешность, % / К |
Тип модуля |
|
ИК2.1 |
от 0 до 5 В |
15 |
±0,2 |
0,005 |
AIM72001 |
|
ИК2.2 |
от -5 до +5 В |
15 |
±0,2 |
0,005 |
AIM72001 |
|
ИК2.3 |
от 0 до 10 В |
15 |
±0,2 |
0,005 |
AIM72001 |
|
ИК2.4 |
от 0 до 10 В (50 Гц) |
300 |
±0,06 |
0,001 |
AIM72601, AIM72701 |
|
ИК2.5 |
от 0 до 10 В |
300 |
±0,08 |
0,001 |
AIM72601, |
|
(500 Гц, 1000 Гц) |
AIM72701 |
|
Тип ка нала |
Диапазон измерения (преобразования), В (мВ) |
Входное (нагрузочное) сопротивление, не менее, кОм |
Пределы допускаемой основной приведенной погрешности, % |
Дополнительная температурная погрешность, % / К |
Тип модуля |
|
ИК2.6 |
от 0 до 10 В |
300 |
±0,1 |
0,001 |
AIM72602, AIM72702 |
|
ИК2.7 |
от -10 до +10 В |
15 |
±0,15 |
0,005 |
AIM72001 |
|
ИК2.8 |
от -10 до +10 В (50 Гц) |
300 |
±0,01 |
0,001 |
AIM72801 |
|
ИК2.9 |
от -10 до +10 В (500 Гц, 1000 Гц) |
300 |
±0,015 |
0,001 |
AIM72801 |
|
ИК2.10 |
от -10 до +10 В (50 Гц) |
300 |
±0,01 |
0,0005 |
AIM72901 |
|
ИК2.11 |
от -10 до +10 В (500 Гц, 1000 Гц) |
300 |
±0,015 |
0,0005 |
AIM72901 |
|
ИК2.12 |
от -10 до +10 В |
300 |
±0,03 |
0,001 |
AIM72802 |
|
ИК2.13 |
от -10 до +10 В |
300 |
±0,03 |
0,0005 |
AIM72902 |
|
ИК2.14 |
от 0 до 40 В |
300 |
±0,02 |
0,001 |
AIM72601, |
|
(50 Гц,500 Гц) |
AIM72701 | ||||
|
ИК2.15 |
от 0 до 40 В |
300 |
±0,025 |
0,001 |
AIM72601, |
|
(1000 Гц) |
AIM72701 | ||||
|
ИК2.16 |
от 0 до 40 В |
300 |
±0,04 |
0,001 |
AIM72602, AIM72702 |
|
ИК2.17 |
от -20 до +20 В (50 Гц) |
300 |
±0,0075 |
0,001 |
AIM72801 |
|
ИК2.18 |
от -20 до +20 В (500 Гц, 1000 Гц) |
300 |
±0,01 |
0,001 |
AIM72801 |
|
ИК2.19 |
от -20 до +20 В (50 Гц) |
300 |
±0,0075 |
0,0005 |
AIM72901 |
|
ИК2.20 |
от -20 до +20 В (500 Гц, 1000 Гц) |
300 |
±0,01 |
0,0005 |
AIM72901 |
|
ИК2.21 |
от -20 до +20 В |
300 |
±0,02 |
0,001 |
AIM72802 |
|
ИК2.22 |
от -20 до +20 В |
300 |
±0,02 |
0,0005 |
AIM72902 |
|
ИК2.23 |
от -20 до +20 В мВ |
300 |
±0,1 |
0,01 |
AIM72401 |
|
ИК2.24 |
от -50 до +50 мВ |
300 |
±0,05 |
0,01 |
AIM72401 |
|
ИК2.25 |
от -100 до +100 мВ |
300 |
±0,05 |
0,01 |
AIM72401 |
|
ИК2.26 |
от -200 до +200 мВ |
300 |
±0,05 |
0,01 |
AIM72401 |
|
ИК2.27 |
от -20 до +20 мВ |
300 |
±0,2 |
0,01 |
AIM72402 |
|
ИК2.28 |
от -50 до +50 мВ |
300 |
±0,1 |
0,01 |
AIM72402 |
|
ИК2.29 |
от -100 до +100 мВ |
300 |
±0,1 |
0,01 |
AIM72402 |
|
ИК2.30 |
от -200 до +200 мВ |
300 |
±0,1 |
0,01 |
AIM72402 |
|
ИК2.31 |
от 0 до 2,5 В (50 Гц, 500 Гц) |
5000 |
±0,05 |
0,003 |
AIM733-01 |
|
ИК2.32 |
от 0 до 5 В (50 Гц, 500 Гц) |
5000 |
±0,05 |
0,0015 |
AIM733-01 |
|
ИК2.33 |
от 0 до 2,5 В (1000 Гц) |
5000 |
±0,08 |
0,003 |
AIM733-01 |
|
Тип ка нала |
Диапазон измерения (преобразования), В (мВ) |
Входное (нагрузочное) сопротивление, не менее, кОм |
Пределы допускаемой основной приведенной погрешности, % |
Дополнительная температурная погрешность, % / К |
Тип модуля |
|
ИК2.34 |
от 0 до 5 В (1000 Гц) |
5000 |
±0,08 |
0,0015 |
AIM733-01 |
|
ИК2.35 |
от 0 до 2,5 В |
5000 |
±0,1 |
0,003 |
AIM733-02 |
|
ИК2.36 |
от 0 до 5 В |
5000 |
±0,1 |
0,0015 |
AIM733-02 |
|
ИК2.37 |
от 0 до 5 В |
130 |
±0,05 |
0,001 |
AIM792-01 |
|
ИК2.38 |
от 0 до 10 В |
130 |
±0,05 |
0,001 |
AIM792-01 |
|
ИК2.39 |
от -5 до +5 В |
130 |
±0,05 |
0,001 |
AIM792-01 |
|
ИК2.40 |
от -10 до +10 В |
130 |
±0,05 |
0,001 |
AIM792-01 |
Таблица 8 - Основные метрологические характеристики систем при измерении сигналов термопар
|
Тип ка нала |
Тип термопары |
Диапазон измерения, мВ |
Диапазон измерения (преобразования), °C |
Пределы допускаемой основной приведенной погрешности, % |
Дополнительная температурная погрешность, % / К |
Тип модуля |
|
ИК3.1 |
J |
от -4,633 до |
от -100 |
±0,06 |
0,01 |
AIM72401 |
|
+69,553 |
до +1200 | |||||
|
ИК3.2 |
K |
от -3,554 до |
от -100 |
±0,07 |
0,01 |
AIM72401 |
|
+54,819 |
до +1370 | |||||
|
ИК3.3 |
N |
от -2,407 до |
от -100 |
±0,1 |
0,01 |
AIM72401 |
|
+47,513 |
до +1300 | |||||
|
ИК3.4 |
T |
от -3,379 до |
от -100 |
±0,15 |
0,02 |
AIM72401 |
|
+20,872 |
до +400 | |||||
|
ИК3.5 |
E |
от -5,237 до |
от -100 |
±0,06 |
0,01 |
AIM72401 |
|
+76,373 |
до +1000 | |||||
|
ИК3.6 |
R |
от 0 до 20,222 |
от 0 до +1700 |
±0,1 |
0,02 |
AIM72401 |
|
ИК3.7 |
S |
от 0 до 17,947 |
от 0 до +1700 |
±0,1 |
0,02 |
AIM72401 |
|
ИК3.8 |
B |
от 1,792 |
от +600 до |
±0,15 |
0,03 |
AIM72401 |
|
до 13,591 |
+1800 | |||||
|
ИК3.9 |
J |
от -4,633 до |
от -100 |
±0,15 |
0,01 |
AIM72402 |
|
+69,553 |
до +1200 | |||||
|
ИК3.10 |
K |
от -3,554 до |
от -100 |
±0,15 |
0,01 |
AIM72402 |
|
+54,819 |
до +1370 | |||||
|
ИК3.11 |
N |
от -2,407 до |
от -100 |
±0,2 |
0,01 |
AIM72402 |
|
+47,513 |
до +1300 | |||||
|
ИК3.12 |
T |
от - 3,379 до |
от -100 |
±0,3 |
0,02 |
AIM72402 |
|
+20,872 |
до +400 | |||||
|
ИК3.13 |
E |
от -5,237 до |
от -100 |
±0,15 |
0,01 |
AIM72402 |
|
+76,373 |
до +1000 | |||||
|
ИК3.14 |
R |
от 0 до 20,222 |
от 0 до +1700 |
±0,2 |
0,02 |
AIM72402 |
|
ИК3.15 |
S |
от 0 до 17,947 |
от 0 до +1700 |
±0,2 |
0,02 |
AIM72402 |
|
Тип ка нала |
Тип термопары |
Диапазон измерения, мВ |
Диапазон измерения (преобразования), °C |
Пределы допускаемой основной приведенной погрешности, % |
Дополнительная температурная погрешность, % / К |
Тип модуля |
|
ИК3.16 |
B |
от 1,792 до 13,591 |
от +600 до +1800 |
±0,25 |
0,03 |
AIM72402 |
|
ИК3.17 |
L |
от -9,488 до +66,466 |
от -200 до +800 |
±0,07 |
0,01 |
AIM72401 |
|
ИК3.18 |
L |
от - 9,488 до +66,466 |
от минус 200 до +800 |
±0,15 |
0,01 |
AIM72402 |
|
Примечания:
| ||||||
Таблица 9 - Основные метрологические характеристики систем при измерении сигналов термометров сопротивления
|
Тип канала |
Диапазон измерения, °С |
Тип датчика |
Пределы допускаемой основной приведенной погрешности , % |
Дополнительная температурная погрешность, % / К |
Тип модуля |
|
ИК4.1 |
от -200 до +850 |
Pt50 3w |
±0,03 |
0,0015 |
AIM72501 |
|
ИК4.2 |
от -200 до +850 |
Pt100 3w |
±0,03 |
0,0015 |
AIM72501 |
|
ИК4.3 |
от -200 до +850 |
Pt200 3w |
±0,03 |
0,0015 |
AIM72501 |
|
ИК4.4 |
от -200 до +850 |
Pt500 3w |
±0,03 |
0,0015 |
AIM72501 |
|
ИК4.5 |
от -200 до +850 |
Pt1000 3w |
±0,03 |
0,004 |
AIM72501 |
|
ИК4.6 |
от -60 до +180 |
Ni100 3w |
±0,03 |
0,0015 |
AIM72501 |
|
ИК4.7 |
от -60 до +216 |
Ni120 3w |
±0,03 |
0,0015 |
AIM72501 |
|
ИК4.8 |
от -50 до +200 |
Cu50 3w |
±0,08 |
0,004 |
AIM72501 |
|
ИК4.9 |
от -200 до +850 |
Pt50 3w |
±0,2 |
0,0015 |
AIM72502 |
|
ИК4.10 |
от -200 до +850 |
Pt100 3w |
±0,2 |
0,0015 |
AIM72502 |
|
ИК4.11 |
от -200 до +850 |
Pt200 3w |
±0,2 |
0,0015 |
AIM72502 |
|
ИК4.12 |
от -200 до +850 |
Pt500 3w |
±0,2 |
0,0015 |
AIM72502 |
|
ИК4.13 |
от -200 до +850 |
Pt1000 3w |
±0,2 |
0,004 |
AIM72502 |
|
ИК4.14 |
от -60 до +180 |
Ni100 3w |
±0,2 |
0,0015 |
AIM72502 |
|
ИК4.15 |
от -60 до +216 |
Ni120 3w |
±0,2 |
0,0015 |
AIM72502 |
|
ИК4.16 |
от -50 до +200 |
Cu50 3w |
±0,25 |
0,004 |
AIM72502 |
|
ИК4.17 |
от -50 до +200 |
Cu100 |
±0,08 |
0,004 |
AIM72501 |
|
ИК4.18 |
от -50 до +200 |
Cu100 |
±0,15 |
0,004 |
AIM72502 |
|
ИК4.19 |
от-200 до +660 |
ТСП 50П |
±0,05 |
0,002 |
AIM72503 |
|
ИК4.20 |
от-200 до +660 |
ТСП 100П |
±0,05 |
0,002 |
AIM72503 |
|
ИК4.21 |
от-180 до +200 |
ТСМ 50М |
±0,05 |
0,002 |
AIM72503 |
|
ИК4.22 |
от-180 до +200 |
ТСМ 100М |
±0,05 |
0,002 |
AIM72503 |
Таблица 10 - Основные метрологические характеристики систем при измерении электрического
сопротивления
|
Тип кана ла |
Диапазон измерения |
Пределы допускаемой основной приведенной погрешности, % |
Дополнительная температурная погрешность, % / К |
Тип модуля |
|
ИК5.1 |
от 0 до 150 Ом |
±0,03 |
0,001 |
AIM72501 |
|
ИК5.2 |
от 0 до 300 Ом |
±0,03 |
0,001 |
AIM72501 |
|
ИК5.3 |
от 0 до 600 Ом |
±0,03 |
0,001 |
AIM72501 |
|
ИК5.4 |
от 0 до 1500 Ом |
±0,03 |
0,001 |
AIM72501 |
|
ИК5.5 |
от 0 до 3000 Ом |
±0,03 |
0,001 |
AIM72501 |
|
ИК5.6 |
от 0 до 150 Ом |
±0,2 |
0,001 |
AIM72502 |
|
ИК5.7 |
от 0 до 300 Ом |
±0,2 |
0,001 |
AIM72502 |
|
ИК5.8 |
от 0 до 600 Ом |
±0,2 |
0,001 |
AIM72502 |
|
ИК5.9 |
от 0 до 1500 Ом |
±0,2 |
0,001 |
AIM72502 |
|
ИК5.10 |
от 0 до 3000 Ом |
±0,2 |
0,001 |
AIM72502 |
|
Таблица 1 |
1 - Основные метрологические характеристики систем при измерении частоты | |||
|
Тип ка нала |
Диапазон измерения, Гц |
Входной ток при напряжении 24 В, не более, мА |
Пределы допускаемой относительной погрешности измерения частоты в рабочем диапазоне температур, % |
Тип модуля |
|
ИК6.1 |
от 0,8 до 5000 |
10 |
±0,015 |
DIM76401 |
|
ИК6.2 |
от 5000 до 50000 |
10 |
±0,15 |
DIM76401 |
|
ИК6.3 |
от 0,8 до 5000 |
10 |
±0,03 |
DIM76402 |
|
ИК6.4 |
от 5000 до 50000 |
10 |
±0,3 |
DIM76402 |
|
ИК6.5 |
от 1 до 750 |
10 |
±0,15 |
DIM71001 |
|
ИК6.6 |
от 750 до 1500 |
10 |
±0,4 |
DIM71001 |
Таблица 12 - Основные метрологические характеристики систем при воспроизведении силы по-
стоянного тока
|
Тип канала |
Диапазон преобразования, мА |
Нагрузочное сопротивление не более, Ом |
Пределы допускаемой основной приведенной погрешности, % |
Дополнительная температурная погрешность, % / К |
Тип модуля |
|
КП1.1 |
от 0 до 20 |
600 |
±0,04 |
0,002 |
AIM73001 |
|
КП1.2 |
от 4 до 20 |
600 |
±0,04 |
0,002 |
AIM73001 |
|
КП1.3 |
от 0 до 20 |
600 |
±0,08 |
0,002 |
AIM73002 |
|
КП1.4 |
от 4 до 20 |
600 |
±0,08 |
0,002 |
AIM73002 |
Таблица 13 - Основные метрологические характеристики систем при воспроизведении напря-
жения постоянного тока
|
Тип канала |
Диапазон преобразования, В |
Нагрузочное сопротивление не менее, Ом |
Пределы допускаемой основной приведенной погрешности, % |
Дополнительная температурная погрешность, % / К |
Тип модуля |
|
КП2.1 |
от 0 до 10 |
600 |
±0,04 |
0,01 |
AIM73101 |
|
КП2.2 |
от -10 до +10 |
600 |
±0,04 |
0,006 |
AIM73101 |
|
КП2.3 |
от 0 до 10 |
600 |
±0,08 |
0,01 |
AIM73102 |
|
КП2.4 |
от -10 до +10 |
600 |
±0,08 |
0,006 |
AIM73102 |
Таблица 14 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Сила тока потребления модулей (без учета питания внешних цепей) мА, не более, для модулей: | |
|
CPM701 |
150 |
|
CPM702 |
150 |
|
CPM703 |
150 |
|
CPM704 |
150 |
|
CPM709 |
150 |
|
CPM711 |
150 (установившееся значение от источника 24 В постоянного тока) |
|
CPM712 |
150 (установившееся значение от источника 24 В постоянного тока) |
|
CPM713 |
150 (установившееся значение от источника 24 В постоянного тока) |
|
CPM723 |
65 (установившееся значение от источника 24 В постоянного тока) |
|
DIM710 |
110 |
|
DIM711 |
40 |
|
DIM712 |
120 |
|
DIM713 |
100 |
|
DIM714 |
30 |
|
DIM715 |
50 |
|
DIM716 |
30 |
|
DIM717 |
40 |
|
DIM718 |
55 |
|
DIM719 |
50 |
|
DIM760 |
40 |
|
DIM761 |
40 |
|
DIM762 |
40 |
|
DIM763 |
85 |
|
DIM764 |
270 |
|
DIM765 |
65 |
|
DIM766 |
65 |
|
AIM720 |
140 |
|
AIM721 |
90 |
|
AIM722 |
130 |
|
AIM723 |
90 |
|
AIM724 |
90 |
|
AIM725 |
85 |
|
AIM726 |
60 |
|
AIM727 |
65 |
|
AIM728 |
75 |
|
AIM729 |
70 |
|
AIM730 |
35 (по шине FBUS), 80 (от источника 24 В) |
|
AIM731 |
35 (по шине FBUS), 80 (от источника 24 В) |
|
AIM733 |
75 |
|
AIM791 |
110 |
|
AIM792 |
150 |
|
OM743 |
50 (от источника 24 В) |
Продолжение таблицы 14
|
Наименование характеристики |
Значение |
|
Сила тока потребления модулей (без учета питания внешних цепей) мА, не более, для модулей: | |
|
OM750 |
5 |
|
OM751 |
35 |
|
OM752 |
- |
|
OM754 |
35 (от источника 24 В) |
|
OM755 |
10 |
|
OM756 |
60 |
|
OM757 |
50 |
|
OM758 |
- |
|
OM759 |
- |
|
OM796 |
20 (от источника 24 В) |
|
NIM741 |
70 |
|
NIM742 |
80 |
|
NIM745 |
40 (от источника 24 В) |
|
Масса, кг, не более, модулей: | |
|
CPM701 |
0,120 |
|
CPM702 |
0,120 |
|
CPM703 |
0,120 |
|
CPM704 |
0,120 |
|
CPM709 |
0,120 |
|
CPM711 |
0,125 |
|
CPM712 |
0,125 |
|
CPM713 |
0,125 |
|
CPM723 |
0,150 |
|
DIM710 |
0,060 |
|
DIM711 |
0,060 |
|
DIM712 |
0,080 |
|
DIM713 |
0,060 |
|
DIM714 |
0,060 |
|
DIM715 |
0,060 |
|
DIM716 |
0,060 |
|
DIM717 |
0,060 |
|
DIM718 |
0,060 |
|
DIM719 |
0,060 |
|
DIM760 |
0,060 |
|
DIM761 |
0,060 |
|
DIM762 |
0,060 |
|
DIM763 |
0,060 |
|
DIM764 |
0,100 |
|
DIM765 |
0,060 |
|
DIM766 |
0,060 |
|
AIM720 |
0,060 |
|
AIM721 |
0,060 |
|
AIM722 |
0,060 |
|
AIM723 |
0,060 |
|
AIM724 |
0,060 |
|
AIM725 |
0,060 |
|
AIM726 |
0,060 |
|
AIM727 |
0,060 |
Продолжение таблицы 14
|
Наименование характеристики |
Значение |
|
Масса, кг, не более, модулей: | |
|
AIM728 |
0,060 |
|
AIM729 |
0,060 |
|
AIM730 |
0,060 |
|
AIM731 |
0,060 |
|
AIM733 |
0,060 |
|
AIM791 |
0,060 |
|
AIM792 |
0,060 |
|
OM743 |
0,065 |
|
OM750 |
0,040 |
|
OM751 |
0,060 |
|
OM752 |
0,060 |
|
OM754 |
0,060 |
|
OM755 |
0,050 |
|
OM756 |
0,065 |
|
OM757 |
0,065 |
|
OM758 |
0,060 |
|
OM759 |
0,060 |
|
OM796 |
0,065 |
|
NIM741 |
0,065 |
|
NIM742 |
0,065 |
|
NIM745 |
0,250 |
|
Габаритные размеры (ширина х высота х глубина), мм, не более, для модулей: | |
|
CPM902 |
60х125х170 |
|
CPM723 |
63х72,5х100 |
|
Модули группы «Контроллеры узла сети», кроме CPM723 |
50х72х97 |
|
OM756, NIM745 |
27 х 69 x 100 |
|
OM753 |
15 х 70 x 100 |
|
OM757 |
25,5 х 69 x 100 |
|
Модули группы «Вспомогательные», кроме OM756, NIM745, OM753, OM757 |
15 х 69 x 100 |
|
Модули аналогового ввода/вывода |
15 х 69 x 100 |
|
Модули дискретного ввода/вывода |
15 х 69 x 100 |
|
Рабочие условия применения:
|
от -40 до +85 до 80 от 86 до 106 кПа |
|
Средний срок службы модулей, лет |
15 |
|
Средняя наработка до отказа, ч |
5 • 105 |
наносится на боковую панель систем ввода-вывода распределенных Fastwel I/O и на эксплуатационную документацию типографским способом.
Лист № 14 Всего листов 15 Комплектность средства измерений
Таблица 16 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Контроллер узла сети |
- |
1 шт. |
|
Соединитель для подключения к внешней полевой шине (для CPM701, CPM711 |
- |
1 шт. |
|
Модуль аналогового ввода/вывода |
- |
в соответствии с заказом |
|
Модуль дискретного ввода/вывода и вспомогательных модулей. |
- |
в соответствии с заказом |
|
Кабель для подключения к консоли оператора |
ACS00019 |
1 шт. |
|
Компакт-диск с сервисным программным обеспечением и с комплектом эксплуатационных документов |
- |
1 шт. |
|
Паспорт |
- |
В соответствии с заказом |
|
Руководство по эксплуатации |
ФАПИ.421459.700 РЭ |
1 экз. |
|
Методика поверки |
МП-1840/550-2014 |
1 экз. |
осуществляется по документу МП-1840/550-2014 «ГСИ. Системы ввода-вывода распределенные Fastwel I/O. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 16 июля 2014 г.
Основные средства поверки:
Компаратор-калибратор универсальный КМ300, регистрационный номер в Федеральном информационном фонде (далее - рег.№) 52489-13;
Калибратор универсальный Fluke 5520A, рег. № 51160-12;
Магазин сопротивления Р 327, рег. № 3297-72;
Мультиметр цифровой 34401А, рег. № 54848-13.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в паспорт модуля.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к системам ввода-вывода распределённым Fastwel I/OГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 4013-008-52415667-05 Распределённая система ввода-вывода Fastwel I/O
ИзготовительЗАО «НПФ «ДОЛОМАНТ», г. Москва
ИНН 7728512529
Адрес: 17342, г.Москва, ул. Введенского, д.3
Телефон:+7 (495) 232-20-33
Факс: +7 (495) 232-20-33
E-mail: info@dolomant.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г.Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31.
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации
В части внесения изменений
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-55-77
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
