Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

РМ 38901 ВНКЛ.411152.100 ПО

Номер версии (идентификационный номер) ПО

38901 не ниже 1.00

Цифровой идентификатор ПО

Исполняемый код защищен от считывания и модификации

Алгоритм вычисления контрольной суммы исполняемого кода

Не используется

Наименование характеристики

Значение

Класс точности:

при измерении активной энергии

0,5S

при измерении реактивной энергии

1

Пределы допускаемой основной относительной погрешности ИПУЭ при измерении активной энергии, %, при:

0,017_й < I < О,О57_й cos ф 1,00

± 1,0

0,0 57_s <I< 1_тах cos ф 1,00

± 0,5

0,027_й < I < 0Д07_й cos ф 0,50 инд.

± 1,0

0Д07_в <1< !_тах cos ф 0,50 инд.

± 0,6

0,027_s < I < 0Д07_в cos ф 0,80 емк.

± 1,0

0Д07_в < I < l_max cos ф 0,80 емк.

± 0,6

Пределы допускаемой основной относительной погрешности ИПУЭ при измерении реактивной энергии, %, при:

0,027_в < I < О,О57_й sin ф 1,00

± 1,5

0,0 57д <I< I_max sin ф 1,00

± 1,0

0,057д < I < 0Д07_в sin ф 0,50 инд.

± 1,5

0Д07_в <I< I_max sin ф 0,50 инд.

± 1,0

0,057д < I < 0Д07_в sin ф 0,50 емк.

± 1,5

0Д07_в < I < l_max sin ф 0,50 емк.

± 1,0

0Д07_в <1< !_тах sin ф 0,25 инд.

± 1,5

0Д07_в < I < l_max sin ф 0,25 емк.

± 1,5

Пределы допускаемой основной относительной погрешности ИПУЭ при измерении активной мощности, %, при:

0,0 57_в <I< I_max cos ф 1,00

± 0,5

0,057_й < 7 < 1,00 cos ф 0,50 инд.

± 0,6

0,057_й < I < 0Д07_й cos ф 0,80 емк.

± 0,6

0,107_в < I < I_max cos ф 0,80 емк.

± 0,6

Пределы допускаемой основной относительной погрешности ИПУЭ при измерении реактивной мощности, %, при:

0,0 57_s <I< !_max sin ф 1,00

± 1,0

0,057_s < I < 0Д07_й sin ф 0,50 инд.

± 1,5

0,107_fi <I< !_max sin ф 0,50 инд.

± 1,0

0,057_й < I < 0Д07_й sin ф 0,50 емк.

± 1,5

0Д07_й < I < l_max sin ф 0,50 емк.

± 1,0

0Д07₆ <1< !_тах sin ф 0,25 инд.

± 1,5

0Д07_й < I < I_max sin ф 0,25 емк.

± 1,5

Пределы допускаемой основной относительной погрешности при измрении среднеквадратических значений тока 6I, %,

в диапазоне

0,05/_е < 7 < 7_тал:

± 0,5

Пределы допускаемой основной относительной погрешности при измерении среднеквадратического значения линейного (междуфазного) напряжения, %, в диапазоне от 4800 В до 12000 В

± 0,5

Пределы допускаемой абсолютной погрешности при измерении частоты напряжения сети, Гц

± 0,010

Пределы допускаемой абсолютной погрешности при измерении температуры внутри корпуса ДИЭ, °С, в диапазоне: от - 40 °С до + 85 °С, не более

± 5

Пределы допускаемой основной относительной погрешности при измерении напряжения провала и перенапряжения 6Un, %, не более

± 5

Пределы допускаемой основной относительной погрешности при измерении длительности провала напряжения Atn, %, в интервале от 1 до 60 с, не более

±10

Пределы допускаемой основной относительной погрешности при измерении длительности перенапряжения AtnEP, %, в интервале от 1 до 60 с, не более

±10

Пределы допускаемой основной относительной погрешности при измерении cos ф, %, не более

±4

Пределы допускаемой основной относительной погрешности при измерении tg ф, %, в диапазоне:

от 0,57 до 0,75, при 0,05 от 1ном;

± 1,6

от 0,25 до 0,75, при 0,2 от 1ном;

± 1,6

от 0,25 до 0,75, при 1,0 от 1ном;

± 1,6

от 0,25 до 0,75, при I макс

± 1,6

Пределы допускаемой основной относительной погрешности при измерении удельной энергии потерь в цепи тока, %,

± 1,0

в диапазоне

0,05/₆ < I < 1_тах

Пределы дополнительной относительной погрешности вызываемой изменением напряжения в установленном рабочем диапазоне напряжений при измерении активной энергии, %, при

5400 <U < 11000, cos ф 1,00;

5400 <U< 11000, cos ф 0,50 инд.;

±0,20

±0,40

Пределы дополнительной относительной погрешности вызываемой изменением напряжения в установленном рабочем диапазоне напряжений при измерении реактивной энергии, %, при 5400 <U< 11000, sin ф 1,00;

±0,70

5400 <U < 11000, sin ф 0,50 инд.;

±1,00

Пределы дополнительной относительной погрешности вызываемой изменением напряжения в расширенном рабочем диапазоне напряжений при измерении активной энергии, %, при

4800 <U < 11500, cos ф 1,00;

±0,60

4800 <U< 11500, cos ф 0,50 инд.;

±1,20

Пределы дополнительной относительной погрешности вызываемой изменением напряжения в расширенном рабочем диапазоне напряжений при измерении реактивной энергии, %, при

4800 <U< 11500, sin ф 1,00;

±2,10

4800 <U < 11500, sin ф 0,50 инд.;

±3,00

Температурный коэффициент при измерении активной энергии %/К при:

cos ф 1,00

±0,03

cos ф 0,50 инд

±0,05

cos ф 0,80 емк

±0,05

Температурный коэффициент при измерении реактивной энергии %/К при:

sin ф 1

±0,05

sin ф 0,50 инд

±0,07

sin ф 0,50 емк

±0,07

sin ф 0,25 инд

±0,07

sin ф 0,25 емк

±0,07

Суточный ход ЧРВ тарификатора ИПУЭ в отсутствии сигнала GPS/GLONASS, с/сут, не более

± 0,5

Базовый ток, А

10

Максимальный ток, А

200

Номинальное напряжение, БИ, В

230

Класс напряжения ДИЭ, кВ

6 / 10

Номинальная частота, Гц

50

Стартовый ток:

при измерении активной энергии, мА

10

при измерении реактивной энергии, мА

20

Постоянная ИПУЭ, имп./(кВт-ч) [имп./(квар^ч)]

500

Количество тарифов

8

Наличие ГНСС (глобальная навигационная спутниковая система)

есть

Время сохранения данных, лет, не менее

40

Полная мощность, потребляемая каждой цепью напряжения БИ, В •А, не более

15,0

Полная мощность, потребляемая каждой цепью напряжения ДИЭ, В •А, не более

45,0

Габаритные размеры БИ, мм, не более

длина

370

ширина

500

высота

120

Габаритные размеры ДИЭ, мм, не более

высота

1500

ширина

320

длина

120

Масса, ИПУЭ, кг, не более

11,5

Условия эксплуатации:

- температура окружающей среды, С

от -40 до +60

- относительная влажность, %

95

- атмосферное давление, кПа

от 70 до 106,7

Степень защиты оболочек IP для БИ, не менее

51

Степень защиты оболочек IP для ДИЭ

64

Средняя наработка до отказа ББ, ч, не менее

350 000

Средняя наработка до отказа ДИЭ, ч, не менее

550 000

Средний срок службы Тсл, лет, не менее

30

Наименование

Обозначение

Количество

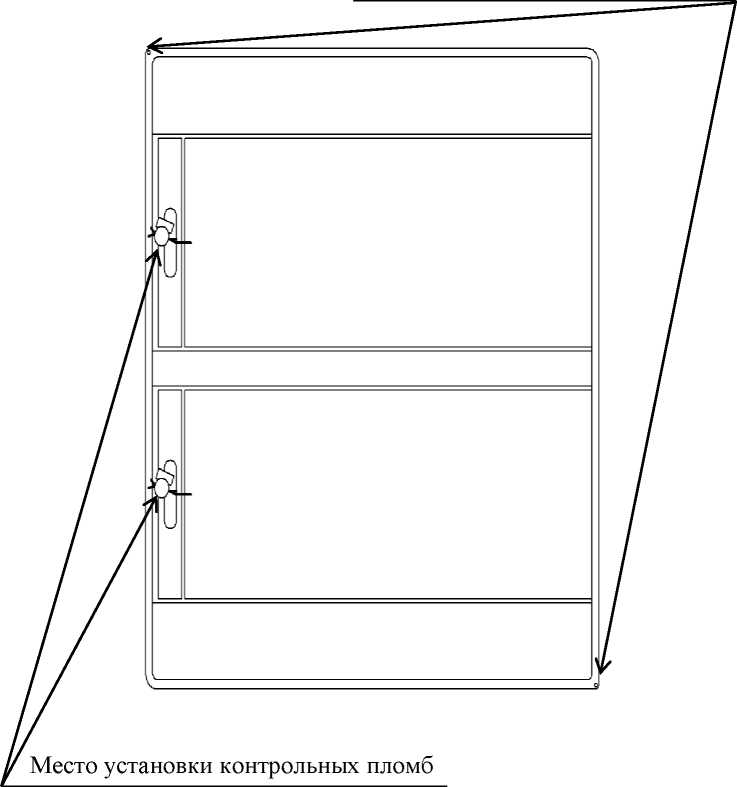

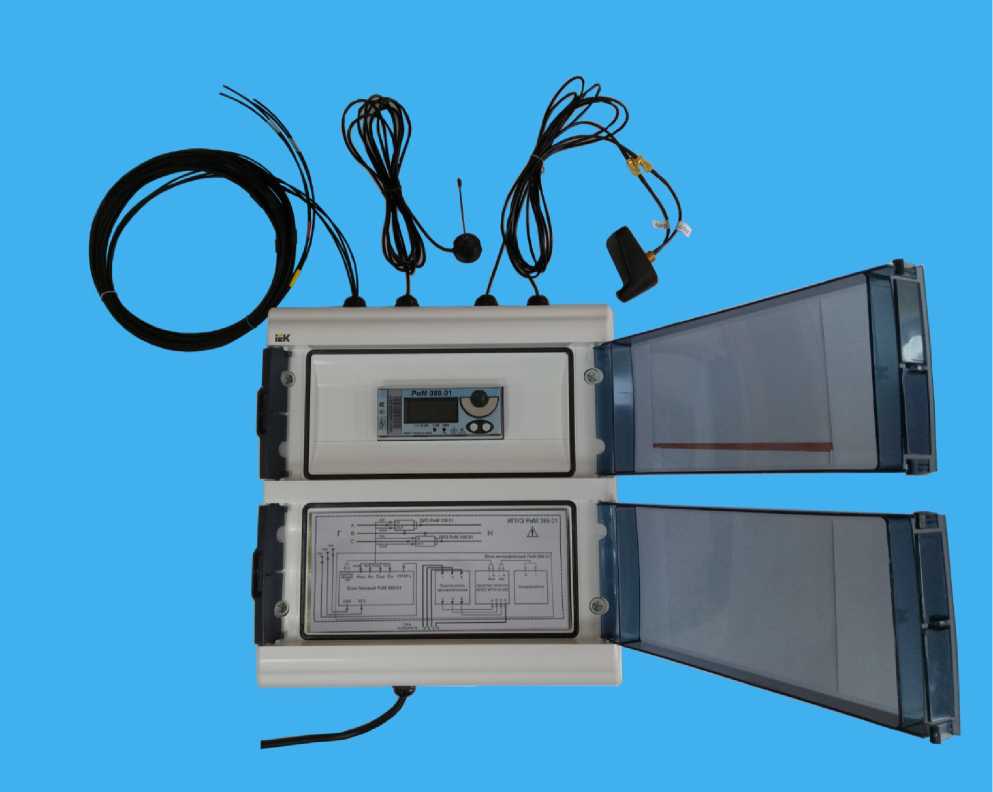

Интеллектуальный прибор учета электроэнергии РиМ 389.01 ³⁾

1 комп. ¹⁾

Паспорт на ИПУЭ РиМ 389.01

ВНКЛ.411152.100 ПС

1 экз.

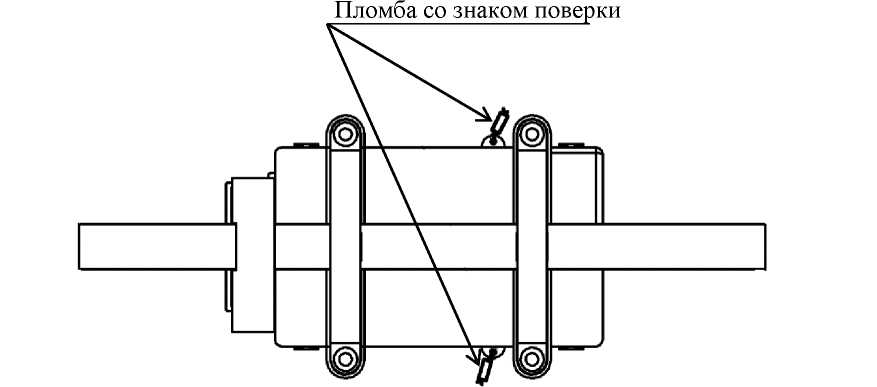

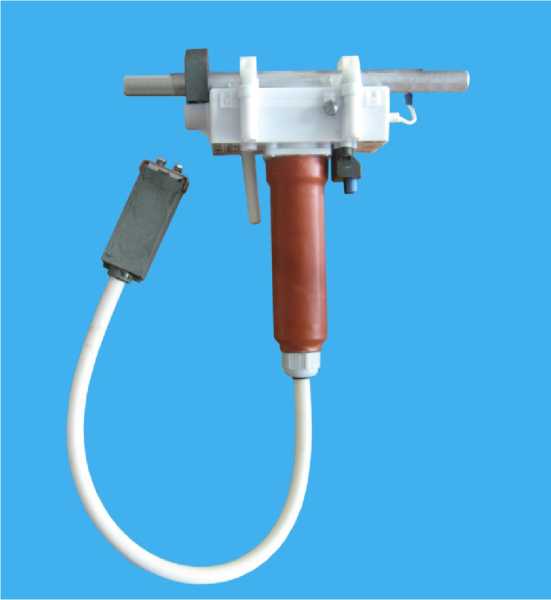

Паспорт на ДИЭ РиМ 108.01

ВНКЛ.411152.099 ПС

2 экз.

Комплект монтажных частей

1 комп.

Руководство по эксплуатации ²⁾

ВНКЛ.411152.100 РЭ

1 экз.

Методика поверки ²⁾

ВНКЛ.411152.100-01ДИ

1 экз.

Терминал мобильный РиМ 099.01 ²⁾

ВНКЛ.426487.030

1 комп.

Руководство по монтажу ИПУЭ РиМ 389 ²⁾

ВНКЛ. 411152.100 Д

1 экз.

Руководство по обмену данными в счетчиках электроэнергии. Сопроводительная документация по чтению, тарификации и управлению нагрузкой ²⁾

СТО ВНКЛ.14-2015

1 экз.

• ¹⁾ бокс для БИ может быть заменен на аналогичный, со степенью защиты оболочек не менее IP 51;

• ²⁾ поставляется по отдельному заказу для организаций, производящих ремонт, эксплуатацию, поверку и монтаж ИПУЭ

• ³⁾ БИ - 1 шт. ДИЭ - 2шт.

№ п/п

Наименование СИ

Метрологические характеристики

1

Прибор электроизмерительный эталонный многофункциональный

Энергомонитор - 3.1К-05, рег.№ 52854-13

Класс точности 0,05. Измерение активной, реактивной, полной мощности, частоты, показателей качества электроэнергии, среднеквадратических значений тока, напряжения.

2

Калибратор фиктивной мощности для поверки счетчиков электрической энергии КФМ-06.1.100, рег.№ 52469-13

Номинальное напряжение 57,7/220 / 380

В, ток 0,001 - 100 А, частота от 45 до 55 Гц, Класс точности 0,05.

3

Калибратор фиктивной мощности для поверки счетчиков электрической энергии КФМ-06.1.100, рег.№ 52469-13

Номинальное напряжение 57,7/220 / 380

В, ток 0,001 - 100 А, частота от 45 до 55 Гц, Класс точности 0,05.

4

Трансформатор напряжения незаземляемый

НОЛ.08-10, рег. № 66629-17

10000В / 100В, наибольшее рабочее напряжение 12 кВ, КТ 0,2 или КТ 0,5

5

Трансформатор напряжения измерительный лабораторный незаземляемый НЛЛ-10, рег. № 46942-11

10000В / 100В, 5 ВА, КТ 0,1

6

Трансформатор тока измерительный лабораторный ТЛЛ-066-1, рег.№ 44882-10

(1...500) А / 5А, 5 ВА, КТ 0,1

7

Секундомер СО-СПР, рег. № 11519-11

(0,2 - 60) мин; цена деления 0,2 с; ПГ ±1с/ч.

8

Терминал мобильный РиМ 099.01

Визуализация информации
