№1556 от 28.06.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 573400
ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 24 июня 2024 г. № 1490 «О внесении изменений в сведения об утвержденных типах средств измерений»
Приказы по основной деятельности по агентству Вн. Приказ № 1556 от 28.06.2024
МИЮ1СТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
28 июня 2024 г.
1556
Москва
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 24 июня 2024 г. № 1490 «О внесении изменений в сведения об утвержденных типах средств измерений»
В целях исправления технической ошибки п р и к а з ы в а ю: 1. Внести изменения
24 июня 2024 г.
пункт 4 приложения
№ 1490 «О внесении изменений
приказу
сведения
от об утвержденных типах средств измерений», заменив описание типа и сведения об утвержденном типе средства измерений, прилагается к настоящему приказу.
2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Е.Р.Лазаренко
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от « __ » июкя 2024 г. №
Сведения
об утвержденном типе средства измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Бруски контрольные |
БК-150, БК-250, БК-350, БК-500 |
76258-19 |
Общество с ограниченной ответственностью «Энергоавтоматика» (ООО «Энергоавтоматика»), Адрес: 400087, г. Волгоград, ул. Рокоссовского, д. 38, оф. 1/2 |
Общество с ограниченной ответственностью «Энергоавтоматика» (ООО «Энергоавтоматика»), Адрес: 400087, Волгоградская обл., г. Волгоград, ул. им. Рокоссовского, д. 38, кв. 1/2 |
Общество с ограниченной ответственностью «Энергоавтоматика» (ООО «Энергоавтоматика»), г. Волгоград | ||
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» июня 2024 г. № 1556
Лист № 1
Всего листов 4
Регистрационный № 76258-19
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Бруски контрольные БК-150, БК-250, БК-350, БК-500
Назначение средства измеренийБруски контрольные БК-150, БК-250, БК-350, БК-500 (далее - бруски) предназначены для измерений прямолинейности рабочих поверхностей средств измерений.
Описание средства измеренийПринцип действия брусков основан на измерении просвета, получаемого при соприкосновении рабочей поверхности брусков с измеряемой рабочей поверхностью, например, лекальной линейки, путем сравнения его с образцом просвета.
Бруски выполнены из цельного бруска металла с одной рабочей поверхностью и имеют в сечении прямоугольную форму. Рабочая поверхность бруска представляет собой обработанную методом точной доводки плоскость с нормированными значениями плоскостности. На нерабочую поверхность брусков наносится лакокрасочное покрытие во избежание коррозии и наклеивается голографическая метка с товарным знаком предприятия изготовителя. На торцах бруска расположены теплоизолирующие ручки.
На боковые поверхности бруска нанесены сквозные отверстия диаметром 8 мм, отмечающие точки наименьшего прогиба, на которые брусок устанавливается на поверочной плите перед началом работы.
Бруски выпускаются в следующих модификациях: БК-150, БК-250, БК-350, БК-500, которые отличаются метрологическими характеристиками, габаритными размерами, массой.
Пломбирование брусков контрольных от несанкционированного доступа не предусмотрено.

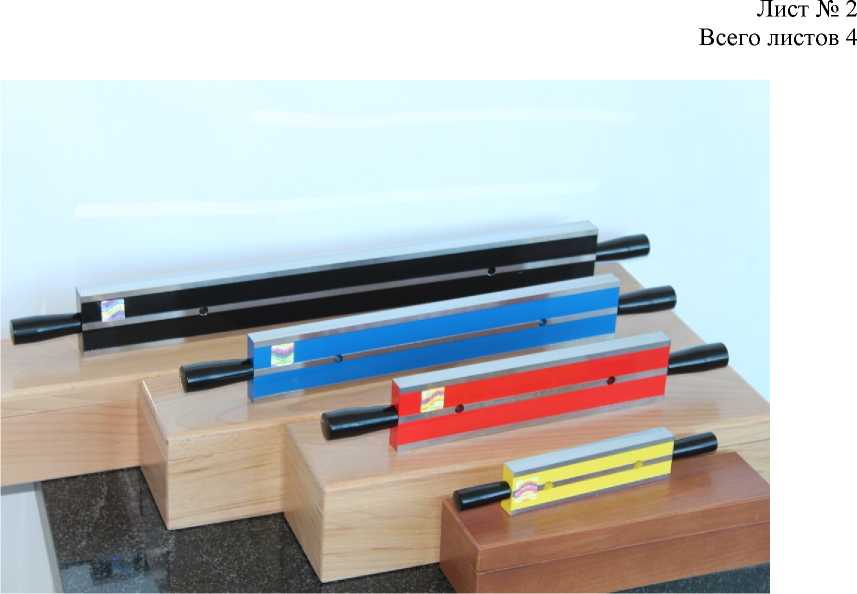

Общий вид брусков представлен на рисунке 1.
Рисунок 1 - Общий вид брусков контрольных БК-150, БК-250, БК-350, БК-500
Программное обеспечениеотсутствует.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
БК-150 |
БК-250 |
БК-350 |
БК-500 | |
|
Номинальная длина рабочей поверхности, мм |
150 |
250 |
350 |
500 |
|
Номинальная ширина рабочей поверхности, мм |
15 |
15 |
15 |
20 |
|
Отклонение от плоскостности рабочей поверхности, мкм, не более |
0,2 |
0,4 |
0,6 |
1,0 |
|
Изменение отклонения от плоскостности рабочей поверхности вследствие нестабильности материала в течение года, мкм, не более |
0,1 |
0,2 |
0,3 |
0,5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||||
|
БК-150 |
БК-250 |
БК-350 |
БК-500 | |||
|
Шероховатость рабочей поверхности Ra, мкм, |
0,040 | |||||
|
не более |
'' 5 " | |||||
|
Допуск перпендикулярности боковых |
12 степень точности по ГОСТ 24643-81 | |||||
|
поверхностей к рабочей поверхности | ||||||
|
Твердость рабочей поверхности HRCэ, не ниже |
62 | |||||
|
Габаритные размеры бруска без упаковки, мм, не более: | ||||||
|
- длина |
240 |
370 |
470 |
620 | ||
|
- высота |
40 |
60 |
60 |
60 | ||
|
- ширина |
15 |
15 |
15 |
20 | ||
|
Габаритные размеры бруска в упаковке, мм, не более: | ||||||
|
- длина |
270 |
400 |
510 |
660 | ||
|
- высота |
70 |
100 |
100 |
100 | ||
|
- ширина |
70 |
100 |
100 |
100 | ||
|
Масса без упаковки, кг, не более |
0,75 |
2,3 |
2,8 |
4,8 | ||
|
Масса в упаковке, кг, не более |
1,3 |
3,9 |
4,7 |
7,3 | ||
|
Условия эксплуатации: |
ЯП | |||||
|
- относительная влажность, %, не более | ||||||
|
- диапазон рабочих температур, °С |
от +17 до +23 | |||||
|
- изменение температуры в течение часа, °С, не | ||||||
|
более |
0,5 | |||||
|
Срок службы, лет, не менее |
10 | |||||
наносится механическим способом на боковую нерабочую поверхность бруска и (или) на специальную табличку, закрепленную механически на торце бруска, и печатным способом на титульный лист паспорта.
Комплектность средства измеренийТаблица 3 - Комплектность брусков
|
Наименование |
Обозначение |
Количество |
|
Брусок контрольный БК |
БКЭ.081696.001 |
1 шт. |
|
Укладочный ящик (футляр) |
БКЭ.081696.002 |
1 шт. |
|
Паспорт |
БКЭ.081696.001 ПС |
1 экз. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к брускам контрольным БК-150, БК-250, БК-350, БК-500ГОСТ 8.661-2018 ГСИ. Государственная поверочная схема для средств измерений параметров отклонения от плоскостности оптических поверхностей размером до 200 мм;
ГОСТ 22601-77 Бруски контрольные. Технические условия.
Изготовитель«Энергоавтоматика»
Общество с ограниченной ответственностью (ООО «Энергоавтоматика»)
ИНН 3444160499
Адрес: 400087, Волгоградская обл., г. Волгоград, ул. им. Рокоссовского, д. 38, кв. 1/2 Телефон: +7 (8442) 36-80-10
E-mail: volgamash@yandex.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон (факс): +7 (812) 251-76-01, +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.
