МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

26 декабря 2016 г.

№  1993

Москва

О внесении изменений в описание типа на установки радиометрические УДГП-01

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращением ОООН1Ш«Доза»от20 октября2016г.№ 16-И/2760 приказываю:

  • 1. Внести изменения в описание типа на установки радиометрические УД111-01, зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 27536-15, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

    Приказ Росстандарта №1993 от 26.12.2016, https://oei-analitika.ru

    Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017

    Приказ Росстандарта №1993 от 26.12.2016, https://oei-analitika.ru

за собой.

С.С.Голубев

Подлинник электронного документа, подписанного ЭЛ, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии,

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «26» декабря 2016 г. №1993

Изменения в описание типа на установки радиометрические УДГП-01

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки радиометрические УДГП-01 Назначение средства измерений

Установки радиометрические УДГП-01 (далее - УДГП-01) предназначены для измерения объемной активности гамма-излучающих нуклидов, в том числе нуклида 16N, при размещении снаружи трубопроводов с технологическими жидкостями или пароводяной смесью с использованием коллиматора, при погружении блоков детектирования в жидкие среды и в режиме протока с размещением блоков детектирования в низкофоновой проточной камере.

Описание средства измерений

УДГП-01 состоит из сцинтилляционных блоков детектирования БДЕГ-ОЗ различных исполнений и блока обработки и передачи данных БОП-1сп.

Гамма-кванты, которые испускает радионуклид, пролетая через детектор, формируют электрические импульсы, амплитуда которых пропорциональна энергии гамма-квантов. Сигналы с блока детектирования подаются на двухвходовой 1024-канальный аналого-цифровой преобразователь (АЦП). Соответствующая обработка сигнала дает возможность получить информацию об энергетическом спектре гамма-квантов. Полученные спектры обрабатываются процессором блока БОП-1сп.

Для контроля работоспособности и стабилизации характеристик в состав блока детектирования включен альфа- излучающий нуклид (Ат-241 или Ри-239).

В УДГП-01 предусмотрена световая и звуковая сигнализация превышения заданных порогов. При этом наличие «сухого контакта» позволяет включать/выключать внешнее управляющее устройства при его подключении. Установка оснащена тремя перекидными «сухими контактами».

Установка имеет программные интерфейсы для обмена данными: RS-232, два независимых RS-485 (протокол обмена MODBUS), Ethernet IEEE 802.3 (протокол обмена TCP/IP) и аналоговый интерфейс (опционально). Все установленные интерфейсы могут работать одновременно.

RS-232 является служебным интерфейсом, предназначенным для управления установкой, диагностики, настройки и ремонта. Для работы с этим интерфейсом предназначена программа «Конфигуратор», поставляемая вместе с установкой.

RS-485 и Ethernet IEEE 802.3 являются внешними интерфейсами, предназначенными для включения установки в автоматизированные комплексы и системы радиационного контроля.

Установка может быть оснащена тремя аналоговыми выходами (каналами), которые поддерживают стандартные интерфейсы 0-20 мА, 0-24 мА и 4-20 мА. Аналоговые выходы предназначены для передачи во внешние системы значений измеряемых величин.

Установки выпускаются в исполнениях, отличающихся назначением и комплектностью:

ФВКМ.412123.007  - для контроля протечек и высокоактивных сред с

использованием коллиматора;

ФВКМ.412123.007-01 - для контроля объемной активности жидких сред в трубопроводах с использованием проточной камеры;

ФВКМ.412123.007-02 - для контроля объемной активности жидких сред в баках с использованием защитного тубуса или погружного модуля детектора;

Примечание - Конструкция защитного тубуса или погружного модуля детектора определяется при проектировании размещения установки для конкретного объекта.

ФВКМ.412123.007-03 - для контроля объемной активности жидких сред в стальных трубопроводах диаметром 14 мм с использованием коллиматора.

Установки применяются на объектах атомной энергетики и промышленности, на судах с ядерными энергетическими установками.

Программное обеспечение

Программное обеспечения (ПО) УДГП-01 состоит из двух ПО:

  • - встроенного программного обеспечения в виде программного кода (программа пользователя), записанного в постоянное запоминающее устройство (ПЗУ) блока БОП-1сп, имеющего наименование и свой номер версии исполнения.

  • -  прикладного (автономного) программного обеспечения «Конфигуратор», устанавливаемого на ПЭВМ, работающего в операционной среде WINDOWS, имеющего возможность считывания архивной или текущей измерительной информации с УДГП-01.

Метрологически значимой частью ПО УДГП-01 является встроенное ПО, включающее программу (исполняемый код) пользователя и данные таблиц градуировочных коэффициентов и констант, записываемых в энергонезависимую память блока БОП-1сп.

Прикладное ПО «Конфигуратор» носит служебный характер, используется для считывания и отображения измеренных данных, формирования отчетов, в измерениях не участвует и на метрологические характеристики средства измерений не влияет.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО: Встроенное -

Конфигуратор -

BOP-1SP

ФВКМ.001005-07

Номер версии (идентификационный номер) ПО Встроенное - не ниже

Конфигуратор - не ниже

2.10.ХХ.ХХХХ

1.9.Х.ХХХ

Цифровой идентификатор ПО Встроенное -

Конфигуратор -

C6A6A76B74F42685A2C47F02723CA161

Алгоритм вычисления цифрового идентификатора Встроенное -

Конфигуратор -

Организуется при формировании исполняемых кодов MD5

Общий вид УДГП-01 представлен на рисунке 1.

Место опломбирования

Приказ Росстандарта №1993 от 26.12.2016, https://oei-analitika.ru

Блок БОП-lcn

Приказ Росстандарта №1993 от 26.12.2016, https://oei-analitika.ru

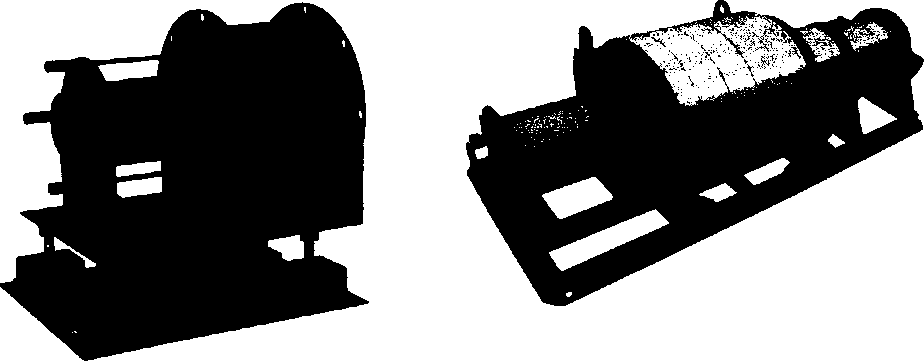

Коллиматор                           Камера проточная

Рисунок 1 - Общий вид УДГП-01

Пломбирование всех технических средств, входящих в состав УДГП-01 от несанкционированного доступа осуществляется в соответствии с конструкторской документацией ФВКМ.412123.007.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р50.2.077-2014 - высокий.

Метрологические и технические характеристики

Диапазон энергий регистрации гамма-квантов, кэВ

  • - при измерении объемной активности низкоэнергетических гамма-излучающих нуклидов

  • - при измерении объемной активности высокоэнергетических гамма-излучающих нуклидов, в том числе 16N

Диапазон измерений объёмной активности, Бк/м3

- низкоэнергетических гамма-излучающих нуклидов с использованием проточной камеры, погружного модуля детектора или защитного тубуса со стенкой из стали не толще 3 мм при погружении в воду так, чтобы расстояние от центра детектора до любого края жидкости было не менее 200 мм

от 50 до 1500 от 5000 до 7200

от 1,0-ю3 до 3,710®

- низкоэнергетических гамма-излучающих нуклидов на расстоянии 100 мм от оси стального трубопровода диаметром 14 мм с толщиной стенки 2 мм с использованием коллиматора - высокоэнергетических гамма-излучающих нуклидов,

отЗ,7107до 3,71013

от1,0*103 доЗ,7108

±20

±20

в том числе 16N, с использованием коллиматора на расстоянии 100 мм от края стальной трубы диаметром 600 мм с толщиной стенки 22 мм

Пределы допускаемой основной относительной погрешности измерений объемной активности 137Cs, в геометрии проточной камеры и погружной геометрии, %

Пределы допускаемой основной относительной погрешности измерений объемной активности 137Cs, в трубопроводе диаметром 14 мм с толщиной стенки 2 мм, %

Пределы допускаемой основной относительной погрешности измерений объемной активности для сложных геометрий и нуклидного состава определяются при аттестации методики радиационного контроля для конкретного объекта

Пределы допускаемой основной относительной погрешности измерений активности точечного источника ОСГИ-Р (137Cs) или ИВГИ (244Ст + 13С), %                                             ±15

Эффективность регистрации гамма-излучения от точечного

источника на расстоянии 0,5 м от эффективного центра детектора, с*1 Бк 1

  • - ОСГИ-Р (137Cs)

  • - ИВГИ (244Ст + 13С)

не менее 2,0 Ю*4 от 5 -10^ до 110’3

Время установления рабочего режима, мин

Время непрерывной работы, ч

10

24

Нестабильность показаний за 24 ч непрерывной работы, % Электропитание от сети переменного тока:

±15

а а а+22

  • - напряжением, В

  • - частотой, Гц

Потребляемая мощность, В -А

Габаритные размеры (диаметр х длина), мм, не более

  • - коллиматора для установки УДГП-01 (для I6N)

  • - коллиматора для установки УДГП-01 (для труб)

  • - блока обработки и передачи данных БОП-1сп (длина х ширина х высота)

  • - проточной камеры (длина х ширина х высота)

Масса, кг, не более

  • - блока обработки и передачи данных БОП-1сп

  • - коллиматора для установки УДГП-01 (для I6N)

  • - коллиматора для установки УДГП-01 (для труб)

220_зз

(50 ± 2,5)

25

диаметр 350 х455 диаметр 350 х 500

298 x220x 114

1700 х 800 х 900

4,3

150

158

  • - камеры проточной

Степень защиты от проникновения твердых тел и воды по ГОСТ 14254-96

IP65

от -10 до +80

от -10 до +55 до 98 % при +35 °C от 84,0 до 106,7

1,8

Рабочие условия эксплуатации:

  • - температура окружающего воздуха, °C

для блока детектирования БДЕГ-03

для обработки и передачи данных БОП-1сп

  • - предельное значение относительной влажности

  • - атмосферное давление, кПа

  • - рабочее давление измеряемой среды

(для проточной камеры), МПа, не более

Пределы допускаемой дополнительной погрешности

измерений объемной активности, %:

  • - при изменении температуры окружающего воздуха относительно нормальных условий до предельных

рабочих значений

  • - в условиях повышенной влажности окружающего воздуха

относительно нормальных условий

Средняя наработка на отказ, ч, не менее                                   35 000

Назначенный срок службы, лет, не менее

Знак утверждения типа

наносится фотоспособом на табличку, расположенную на передней панели корпусов блока обработки и передачи информации БОП-1 сп, камеры проточной, коллиматора и типографским способом на титульные листы руководства по эксплуатации ФВКМ.412123.007РЭ и паспорта ФВКМ.412123.007ПС.

Комплектность средства измерений

соответствует таблице 2.

Таблица 2

Обозначение

Наименование

Количество (шт.)

ФВКМ.468166.005

Блок обработки и передачи данных БОП-1сп

1

ФВКМ.418265.020

Блок детектирования БДЕГ-03 40*60 СКА

*

ФВКМ.418265.020-01

Блок детектирования БДЕГ-03 40*100 СКА

*

ФВКМ.305179.005

Коллиматор для установки УДГП-01 (для 16N)

*

ФВКМ.305179.005-01

Коллиматор для установки УДГП-01 (для труб)

*

ФВКМ.412131.011

Камера проточная

*

ФВКМ.301318.036

Подставка

Модуль детектора

*♦

Защитный тубус

♦♦

ФВКМ.685631.211

Кабель питания

1

ФВКМ.685631.086-01

Кабель связи с ПЭВМ RS-232

1

ФВКМ.685631.268

Кабель связи с БД

*

ФВКМ.412113.040

Устройство для поверки УДГП-01

*

ФВКМ.001005-07

Программное обеспечение «Конфигуратор»

1

ФВКМ.412123.007РЭ

Руководство по эксплуатации

1

ФВКМ.412123.007ПС

Паспорт

1

ФВКМ.001005-07 34 01

Программное обеспечение. Программа «Конфигуратор». Руководство оператора

1

Свидетельство о поверке

1

Монтажный комплект:

6Р0.364.030ТУ

- розетка кабельная ОНЦ-БС-1-Ю/14-Р12-1-В

*

6Р0.364.030ТУ

- розетка кабельная ОНЦ-БС-1-Ю/14-Р12-1-В

*

6Р0.364.030ТУ

- розетка кабельная ОНЦ-БС-1-7/12-Р12-1-В

*

ПЮЯИ.430424.005ТУ

- розетка кабельная СН6П-1-7/12-Р12-1В

*

ЗИП в составе:

ОЮ0.480.003ТУ

- вставка плавкая ВП2Б-1В 4А 250 В

4

ФВКМ.412915.051

Упаковка (для коллиматоров)

ФВКМ.412915.052

Упаковка (для коллиматоров)

*

ФВКМ.412915.053

Упаковка (для коллиматоров)

*

ФВКМ.412915.054

Упаковка (для подставки)

*

ФВКМ.412915.173

Упаковка (для коллиматоров)

*

ФВКМ.412915.055

Упаковка (для БОП-1сп и БДЕГ-03)

1

ФВКМ.412915.056

Упаковка (для устройства поверки)

*

ФВКМ.305632.033

Упаковка (для проточной камеры)

*

ФВКМ.305632.034

Упаковка (для проточной камеры)

*

ФВКМ.305632.035

Упаковка (для проточной камеры)

*

ФВКМ.305632.038

Упаковка (для проточной камеры)

ФВКМ.305632.039

Упаковка (для проточной камеры)

*

ФВКМ.305632.040

Упаковка (для проточной камеры)

*

Примечание: * Поставляется в соответствии с условиями поставки

** Конструкция определяется при проектировании для конкретного объекта

Поверка

осуществляется в соответствии с разделом 4 «Методика поверки» руководства по эксплуатации ФВКМ.412123.007РЭ, утвержденным ФБУ «ЦСМ Московской области» 25 ноября 2014 г.

Основное поверочное оборудование:

- источник фотонного излучения радионуклидный закрытый эталонный ОСГИ-Р (Госреестр № 40714-09) на основе 137Cs - рабочий эталон 2 разряда, активность в источнике 1000 Бк, погрешность ±6 %.

Сведения о методиках (методах) измерений

Сведения о методиках (методах) измерений изложены в разделе 2 «Использование по назначению» руководства по эксплуатации ФВКМ.412123.007РЭ.

Нормативные документы, устанавливающие требования к установкам радиометрическим УДГП-01
  • 1.ГОСТ 8.033-84 ГСИ. Государственная первичная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников.

  • 2.  ГОСТ 27451 -87 Средства измерений ионизирующих излучений. Общие технические условия.

  • 3.  ГОСТ 32137-2013 Совместимость технических средств электромагнитная. Технические средства для атомных станций. Требования и методы испытаний.

  • 4.  ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное предприятие «Доза» (ООО НПП «Доза»)

ИНН 7735542228

Адрес: 124498, г. Москва, Зеленоград, Георгиевский проспект, д.6 тел. +7 (495) 777-84-85, факс +7 (495) 742-50-84 http://www.doza.ru, E-mail: info@doza.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области» (ФБУ «ЦСМ Московской области»)

Адрес: 141570, Московская обл., Солнечногорский р-н, р.п. Менделеево

Тел. (495) 994-22-10 факс (495) 994-22-11,

http://www.mencsm.ru, E-mail: info@mencsm.ru

Аттестат аккредитации ФБУ «ЦСМ Московской области» по проведению испытаний средства измерений в целях утверждения типа № 30083-2014, от 07 февраля 2014 г.
