МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

01 июля 2024 г.

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Утвердить:

типы средств  измерений, сведения о которых прилагаются

к настоящему приказу;

описания     типов

к настоящему приказу.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                    Е.Р.Лазаренко

f                            \

Подлинник электронного документа, подписанного ЭП,

хранится в системе электронного документооборота

Федерального агентства по техническому регулированию и

метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

---

Групп»), Московская обл., г. Дубна

Групп»), Московская обл., г. Дубна

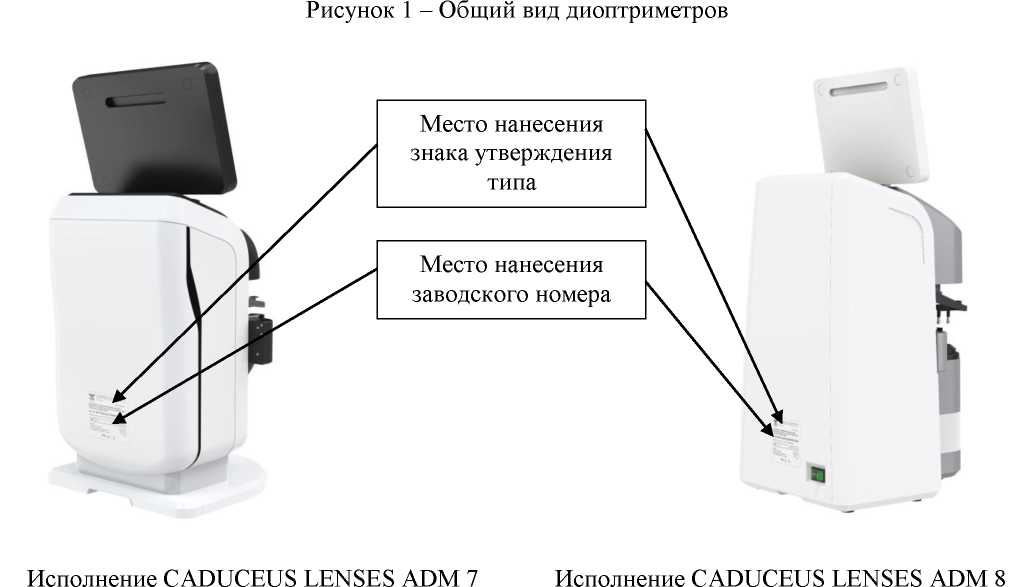

ческие CADUCEU S LENSES. Методика поверки»

Групп»), Московская обл., г. Дубна

3.

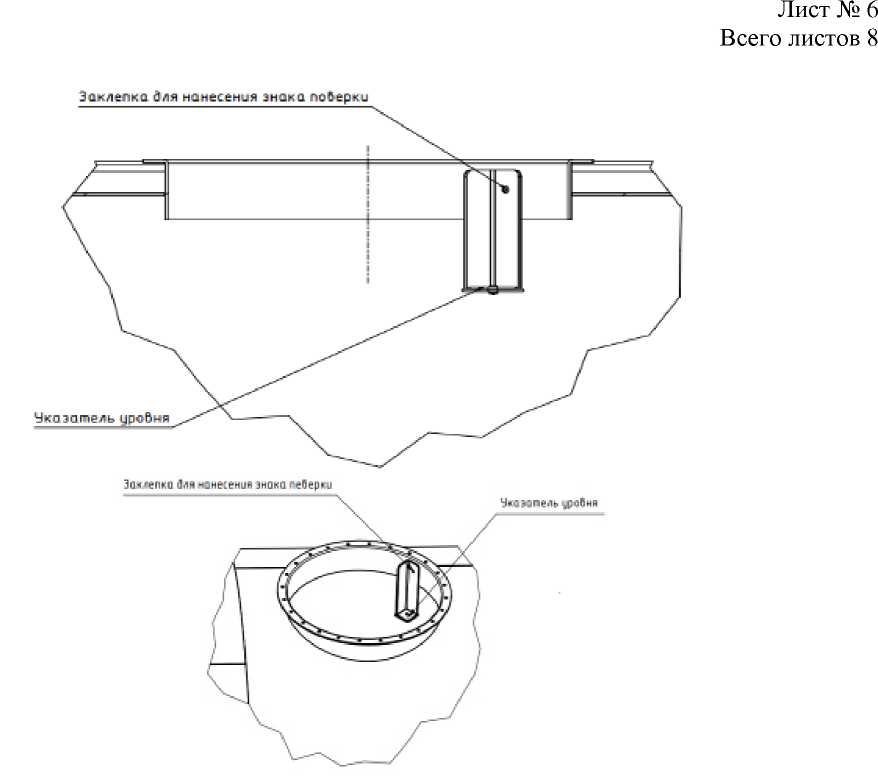

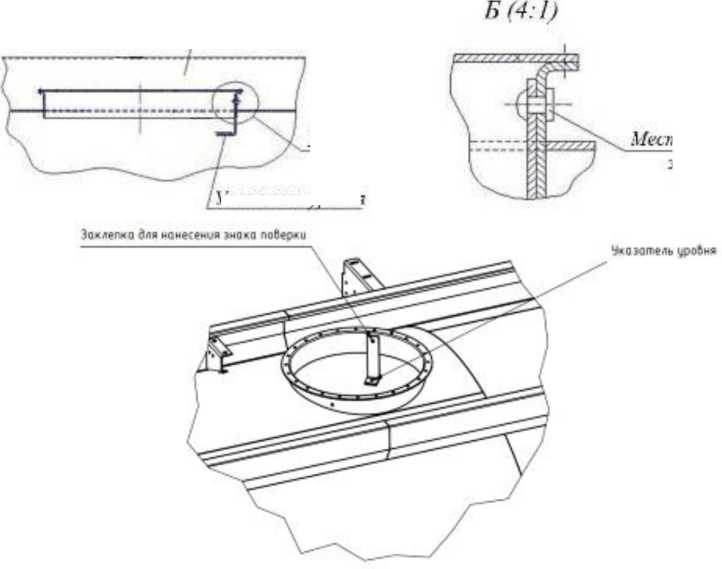

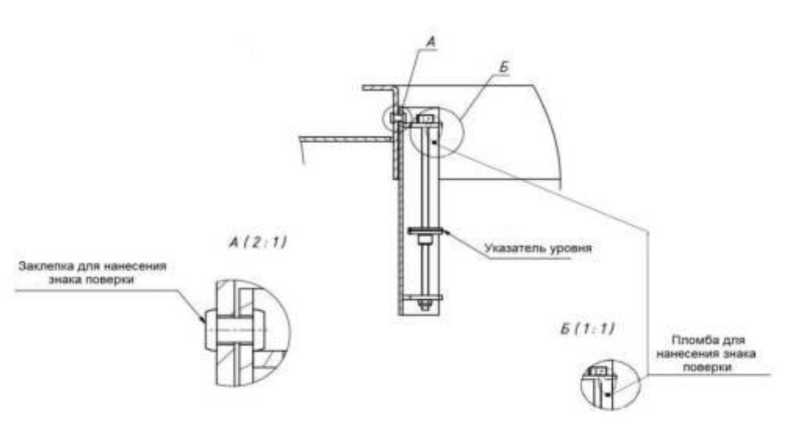

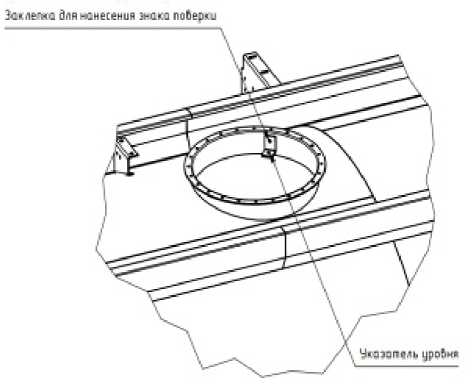

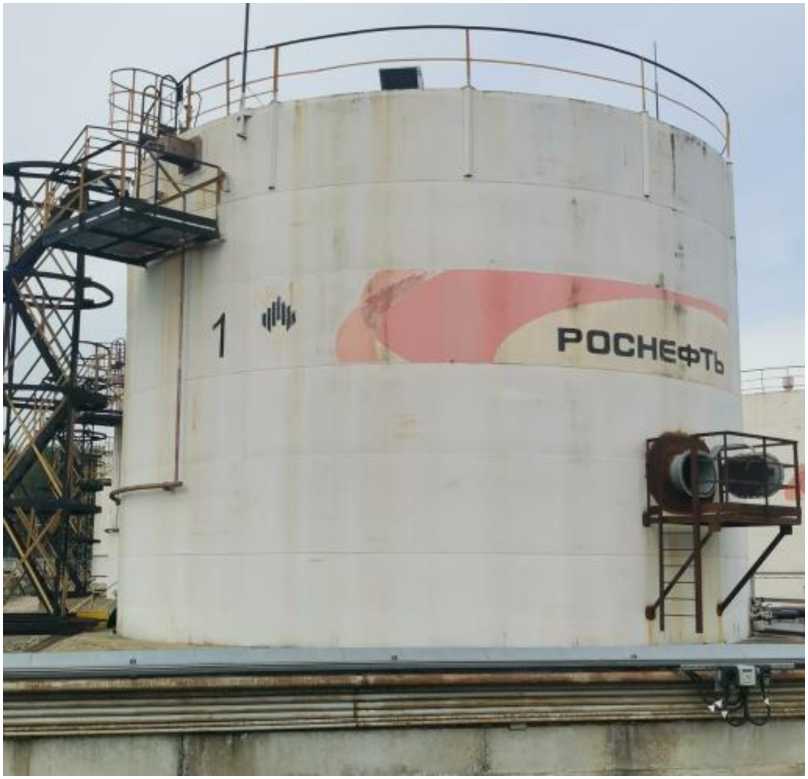

Резервуар стальной вертикальный цилиндрический

РВСП- 1000

Е

92514-24

1

Акционерное общество «Брянскнеф-тепродукт» (АО «Брянск-нефтепродукт»), г. Брянск

Акционерное общество «Брянскнеф-тепродукт» (АО «Брянск-нефтепродукт»), г. Брянск

ОС

ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные ци-линдриче-ские. Методика поверки»

5 лет

Акционерное общество «Брянскнефте-продукт» (АО «Брянскнефте-продукт»), г. Брянск

ООО «Метро- КонТ», г. Казань

29.12.2023

4.

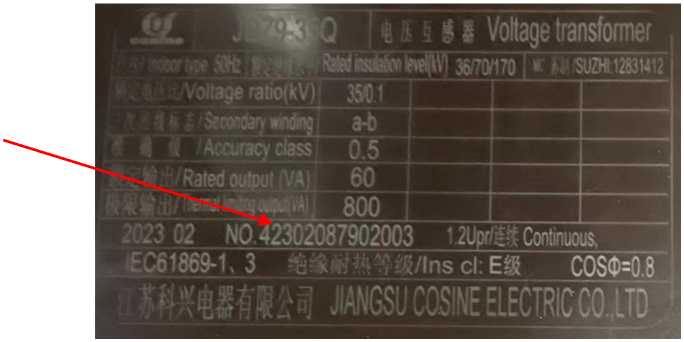

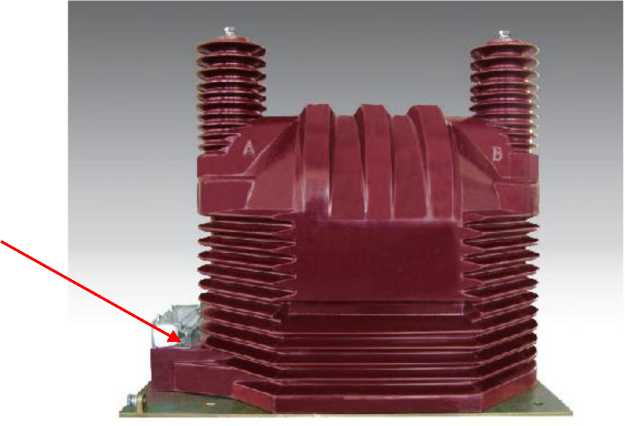

Трансформаторы напряжения

JDZ9- 35Q

С

92515-24

42302087902001, 42302087902002, 42302087902003, 42302087902004, 42302087902005, 42302087902006, 42302087902007, 42302087902008, 42302087902009

JIANGSU CO SINE ELEC TRIC CO., LTD., Китай

JIANGSU CO SINE ELECTRIC CO., LTD., Китай

ОС

ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика по верки»

8 лет

Общество с ограниченной ответственностью «НОРД СЕРВИС» (ООО «НОРД СЕРВИС»), г. Москва

ФГБУ «ВНИИМС», г. Москва

28.12.2023

5.

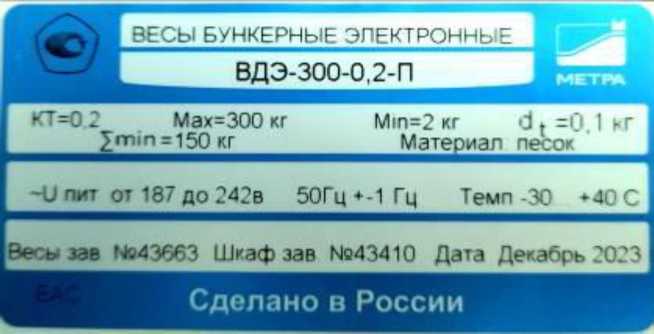

Весы бункерные электронные

ВДЭ

С

92516-24

ВДЭ-1000-0,5-П-С зав. №48912

Общество с ограниченной ответственностью научно-производственное предприятие «Метра» (ООО НПП «Метра»), Калужская обл., г. Обнинск

Общество с ограниченной ответственностью научно-производственное предприятие «Метра» (ООО НПП «Метра»), Калужская обл., г. Обнинск

ОС

МЦКЛ.035 4.МП «ГСИ. Весы бункерные электронные ВДЭ. Методика поверки»

1 год

Общество с ограниченной ответственностью научно-производственное предприятие «Метра» (ООО НПП «Метра»), Калужская обл., г. Обнинск

ЗАО КИП «МЦЭ», г. Москва

15.01.2024

6.

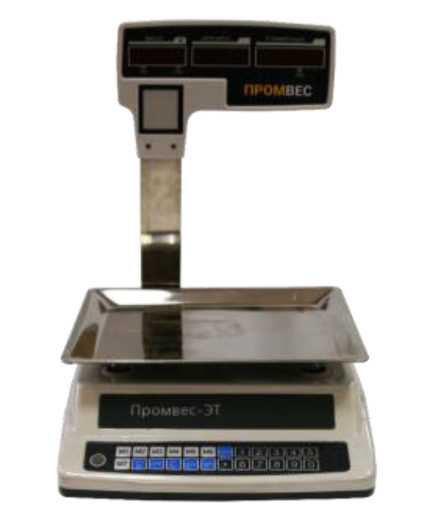

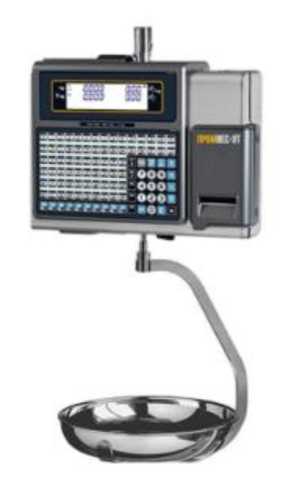

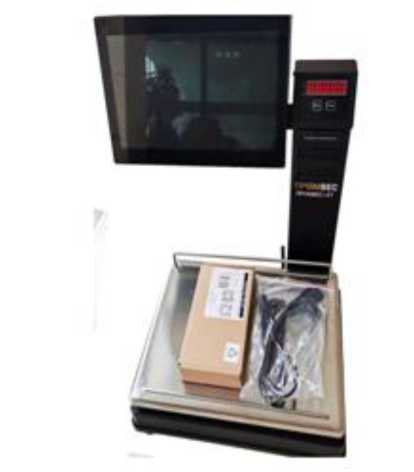

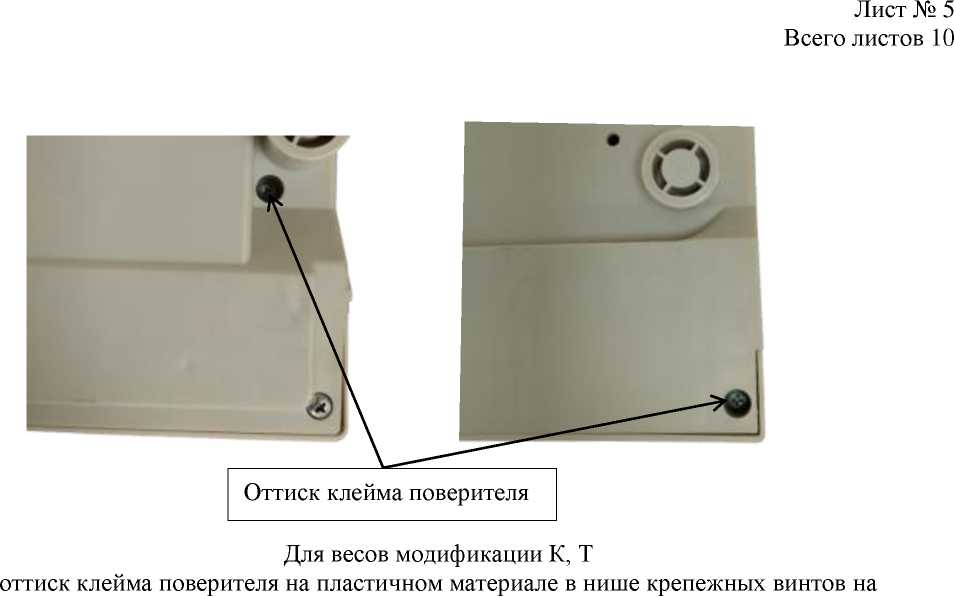

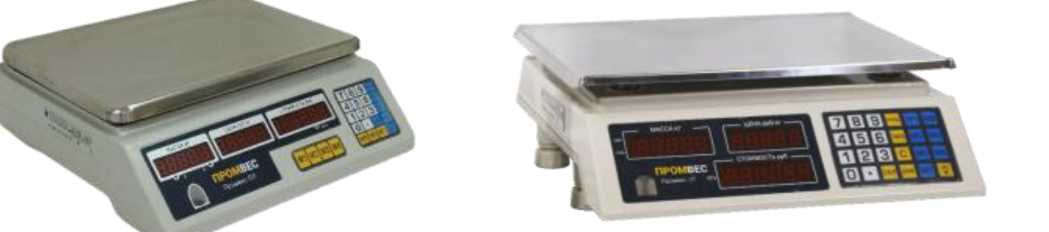

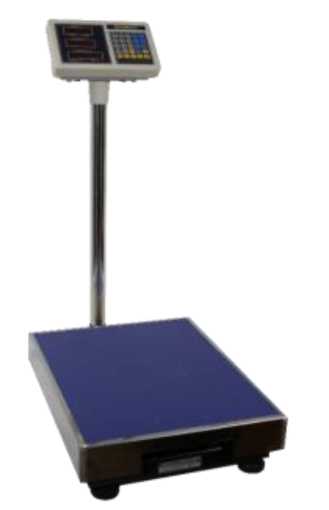

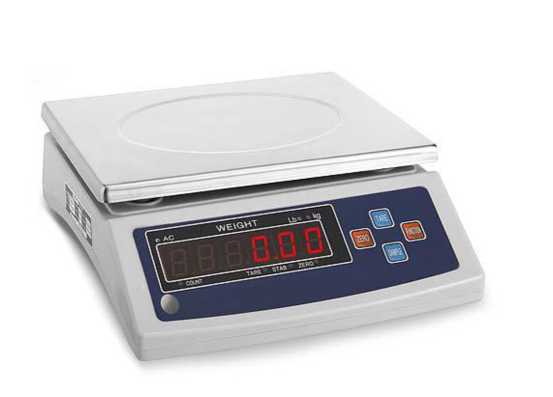

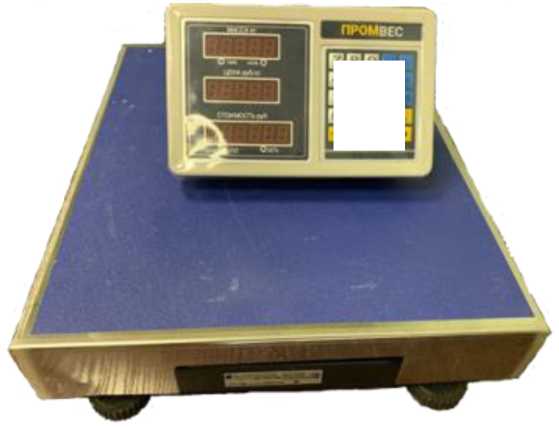

Весы электронные торговые

Пром-вес-ЭТ

С

92517-24

Промвес-ЭТ-3-К зав. № 226; Пром-вес-ЭТ-15-П зав. № 171; Промвес-ЭТ-

Общество с ограниченной ответственностью «Пром-

Общество с ограниченной ответственностью «Пром-

ОС

ГОСТ OIML R 76-1-2011 «ГСИ. Ве-

1 год

Общество с ограниченной ответственностью «Промве-

УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»,

29.03.2024

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «01» июля 2024 г. № 1577

Регистрационный № 92529-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерений Vx

Назначение средства измерений

Системы измерений Vx (далее - системы) предназначены для непрерывных автоматизированных измерений с применением расходомеров многофазных Vx Spectra. расходомеров многофазных Vx 88 и расходомеров многофазных Vx (далее - расходомеры Vx) массы и массового расхода скважинной жидкости. массы и массового расхода скважинной жидкости без учета воды и попутного нефтяного газа. массы нетто нефти. а также объемного расхода и объема попутного нефтяного газа в составе нефтегазоводяной или газоконденсатной смеси без предварительной сепарации многофазного потока при добыче. подготовке и транспортировке продукции нефтяных и нефтегазоконденсатных скважин; для измерений объемного расхода и объема природного и попутного нефтяного газа при добыче. подготовке и транспортировке газа.

Описание средства измерений

В системах используется бессепарационный прямой метод динамических измерений параметров рабочей среды с применением расходомеров Vx.

Системы могут применяться в установках автоматизированных типа «Спутник», выпущенных по техническим условиям (далее - ТУ) ТУ3667-043-00135786-2004 (ТУ 3667-01400135786-99, ТУ 39-1571-91, ТУ 39-5771770-052-90, ТУ 25-6734002-87, ТУ 39-1061-85), установках измерительных «ОЗНА-МАССОМЕР» (ТУ 3667-088-00135786-2007), установках автоматизированных измерительных «Спутник-ОЗНА-ВМ1» (ТУ 3667-089-00135786.УК-2007), установках измерительных «ОЗНА-Импульс» (ТУ3667-042-00135786-2003), установках измерительных «ОЗНА-МАССОМЕР-К» (ТУ 3667-095-00135786-2009), установках измерительных «ОЗНА-МАССОМЕР-Vx» (ТУ 3667-007-64156863-2014. системах измерений количества нефти и газа «ОЗНА-ИС2» (БДМА.407932.023 ТУ) или установках-реципиентах, выпущенных по ТУ других производителей (далее - установки-реципиенты). находящихся в эксплуатации или при выпуске из производства.

Основными элементами систем являются один или несколько расходомеров Vx из перечня. приведенного ниже. а также блок измерений и обработки информации (далее - БИОИ).

В состав систем могут входить:

• - расходомеры многофазные Vх (регистрационный № 42779-09);

• - расходомеры многофазные Vх 88 (регистрационный № 48745-11);

• - расходомеры многофазные Vх Spectra (регистрационный № 60560-15).

БИОИ имеет два варианта исполнения: общепромышленное и взрывозащищенное.

По вариантам размещения БИОИ возможны следующие конфигурации:

-    общепромышленного исполнения могут быть установлены удаленно от расходоме-

ра(ов) в помещениях и/или на специально отведенных площадках на объекте заказчика;

• -    взрывозащищенного исполнения могут быть установлены совместно с расходомерами Vx в установке-реципиенте;

• - взрывозащищенного исполнения могут быть смонтированы вне установки-реципиента на специально отведенных площадках на объекте заказчика.

БИОИ осуществляет сбор, обработку, регистрацию, отображение, хранение полученных результатов измерений в архиве и их передачу в АСУТП верхнего уровня.

БИОИ выполнен на базе отдельных модулей ввода/вывода, и/или программируемых логических контроллеров (ПЛК) и/или измерительно-вычислительного комплекса (ИВК), и/или средства человеко-машинного интерфейса (HMI), называемого также операторской панелью.

ИВК может быть реализован на базе встраиваемых компьютеров (Embedded Computer, без HMI), промышленных панельных компьютеров (Industry Panel Computer, совмещено с HMI) производства FIREFLY TECHNOLOGY CO, LTD (КНР), с операционной системой (ОС Linux\WinCE\QNX и т.п.), зарегистрированных ООО «ОЗНА-Диджитал солюшнс» как Вычислительные машины FIREFLY, декларация о соответствии ЕАЭС № RU Д-CN.РА05.В.70036/22 от 22.08.2022 действует до 16.08.2027. Основные применяемые модели серий EC-A (EC-A3399ProC, EC-A3399C, EC-A3568J, EC-A3288C и др.), IPC (IPC-M10R800-A3568J, IPC-M10R800-A3399C, IPC-M10R800-A3288Cu др.) и их аналоги на базе процессоров ARM64.

ИВК может выполнять функции и заменять собой в составе БИОИ промышленный ПЛК (в случае использования совместно с отдельными модулями ввода-вывода) и/или HMI, но может использоваться и вместе с ними, в зависимости от состава конкретного исполнения БИОИ.

Номенклатура контроллеров, применяемых в системах, приведена в таблице 1.

Таблица 1 - Номенклатура применяемых контроллеров

Наименование, тип	Регистрационный №
Контроллеры SCADAPack 32/32Р, 314/314Е, 330/334 (330/334Е), 350/357 (350Е/357Е), 312, 313, 337Е, 570/575	69436-17
Контроллеры программируемые DirectLOGIC, CLICK, Productivity 2000, Productivity 3000, Protos X, Terminator	65466-16
Системы управления модульные B&R Х20	57232-14
Контроллеры программируемые SIMATIC S7-300	15772-11
Модули измерительные контроллеров программируемых SIMATIC S7-1500	60314-15
Контроллеры измерительные ControlWave Micro	63215-16
Контроллеры SCADAPack	86492-22
Устройства центральные процессорные системы управления B&R X20	84558-22
Контроллеры программируемые логические АБАК ПЛК	63211-16
Контроллеры программируемые логические Unistream	62877-15
Контроллеры программируемые логические МКLogic200 А	85559-22
Контроллеры измерительные К15	75449-19
Модули ввода-вывода аналоговых и дискретных сигналов MDS	37445-09
Модули автоматики NL	75710-19
Контроллеры программируемые ЭЛСИ-ТМК	62545-15
Системы распределенного ввода вывода CREVIS/СУЭР	80690-20

Внешний вид системы представлен на рисунках 1, 2.

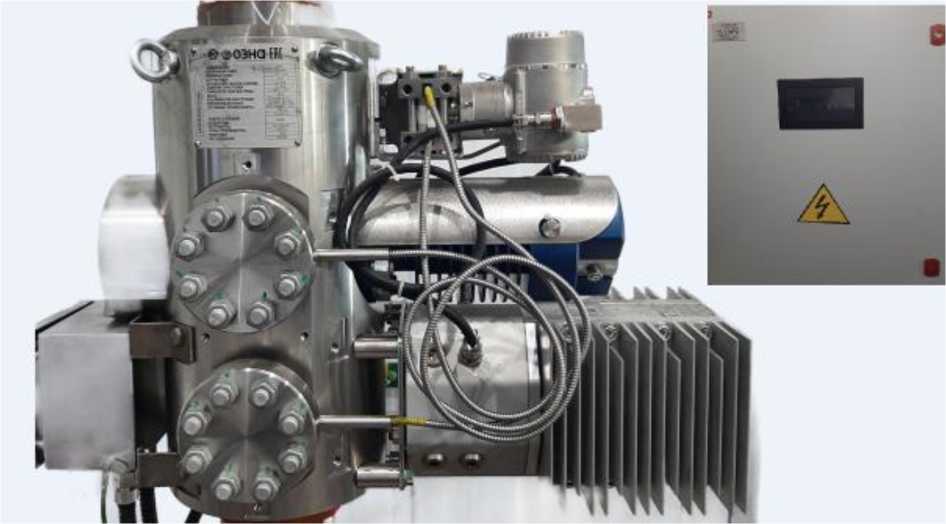

Рисунок 1 - Внешний вид системы с БИОИ общепромышленного исполнения

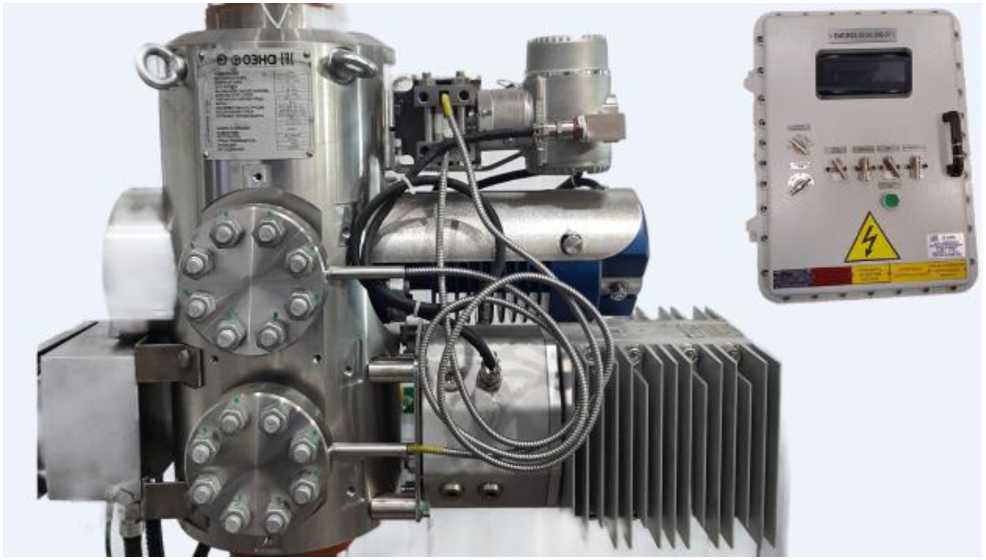

Рисунок 2 - Внешний вид системы с БИОИ взрывозащищенного исполнения

Заводской (серийный) номер системы наносится методом лазерной гравировки на табличку, которая закрепляется снаружи на блок-бокс(ы) установки-реципиента. В случае открытого исполнения табличка крепится на БИОИ.

Формат нанесения заводского номера - цифровой. Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование систем не предусмотрено.

Внешний вид маркировочной таблички приведен на рисунке 3.

©озна рпг

лО ОЗНА |Клмс<жте.\_*исс»гпшй« L I I 1в

Система измерений Ух-УХЛ4

БДМА.407932.029 ТУ 02|20[24jr.

Рисунок 3 - Внешний вид маркировочной таблички

Программное обеспечение

Комплекс программного обеспечения (далее - ПО) систем реализован в БИОИ.

Комплекс ПО состоит из следующих компонентов:

• 1. ПО ЧМИ* - человеко-машинный интерфейс (при наличии HMI в составе БИОИ);

• 2. ПО АСУ* - автоматизированная система управления;

• 3. ПО СПД - сбор и передача данных;

• 4. ПО ВПД - вычислитель параметров дебита.

Примечание:

* - не является метрологически значимым модулем.

Комплекс ПО (метрологически значимые модули) выполняет функции:

ПО СПД:

• - обеспечение управления процессом измерений при помощи команд, подаваемых дистанционно - с верхнего уровня АСУТП эксплуатирующего предприятия;

• - обеспечение сбора, хранения, обработки и передачи первичных данных расходомеров Vx, входящих в состав систем;

• - обеспечение хранения результатов измерений в энергонезависимой памяти ПЛК\ИВК в течение года и более;

• - обеспечение защищенной передачи результатов измерений в локальный HMI, на верхний уровень АСУТП эксплуатирующего предприятия по цифровым сетям, выгрузки на цифровые носители;

ПО ВПД:

• - обеспечение обработки данных расходомеров Vx и вычисления результатов измерений; Размещение компонентов ПО осуществляется в ИВК или в ПЛК (при отсутствии ИВК в

составе БИОИ).

ПО систем обеспечивает реализацию основных функций. Метрологические характеристики систем нормированы с учетом влияния ПО.

Наименования ПО и идентификационные данные указаны в таблице 2.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
	ПО СПД	ПО ВПД
Идентификационное наименование ПО	IS.VX.101	IS.VX.201
Номер версии (идентификационный номер) ПО	1.xxxxxx1)	1.zzzzzz1)
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	yyyy2).10F2	kkkk2).AA7E
Алгоритм вычисления цифрового идентификатора ПО	CRC-16	CRC-16
Примечания: 1) - номер подверсии из шести десятичных цифр, предназначен для отслеживания исходных текстов ПО ПЛК \ ПО ИВК в системе контроля версий производителя, может быть любым; 2) - служебный идентификатор ПО ПЛК \ ПО ИВК из четырех шестнадцатеричных цифр, расположен перед контрольной суммой, может быть любым.

Уровень защиты ПО систем от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014 «Рекомендации по метрологии. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения»

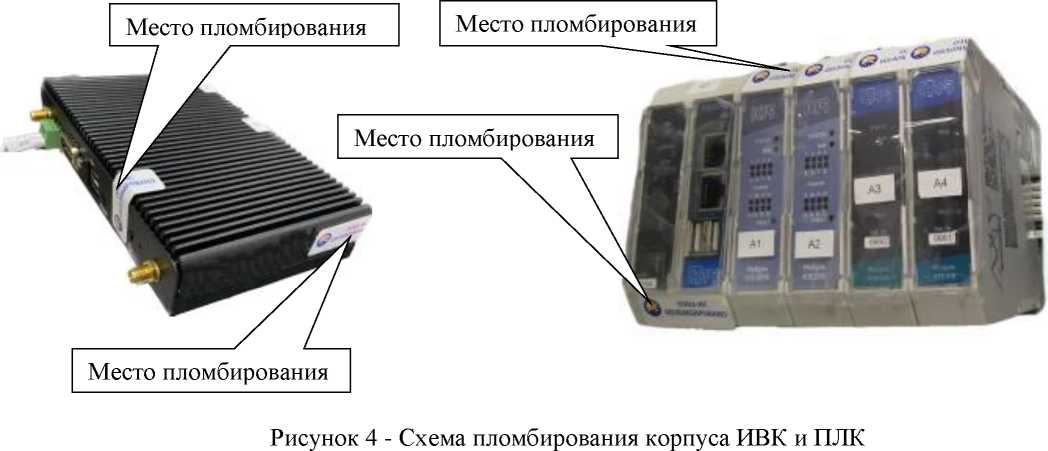

Механическая защита от несанкционированного доступа к ПЛК\ИВК осуществляется пломбированием наклеек на корпус встраиваемого компьютера ИВК и\или ПЛК БИОИ для предотвращения вскрытия корпуса и выполнения операции замены системного программного обеспечения (ОС встраиваемого компьютера ИВК, firmware ПЛК и т.п.), как показано на рисунке 4.

Метрологические и технические характеристики

Метрологические и основные технические характеристики систем приведены в таблицах 3-5.

Таблица 3 - Метрологические характеристики систем при применении различных модификаций расходомеров Vx

Наименование характеристики

Диапазон измерений массового расхода жидкости в составе многофазного потока, т/ч¹⁾

Наименование характеристики			Значение
Диапазон измерений объемного расхода газа в рабочих условиях в составе многофазного потока, м^/ч1)			от 0,42 до 4400,00
Пределы допускаемой относительной погрешности измерений массы и массового расхода сырой нефти (жидкости в составе многофазного потока), %			± 2,5
Пределы допускаемой относительной погрешности измерений объема и объемного расхода попутного нефтяного газа, приведенного к стандартным условиям, в составе многофазного потока, %			± 5,0
Vx Spectra, Vx Spectra Снегирь
Пределы допускаемой относительной погрешности измерений массы и массового расхода сырой нефти без учета воды и попутного нефтяного газа, пределы допускаемой относительной погрешности измерений массы нетто нефти, %		при содержании объемной доли воды в сырой нефти: - от 0 до 80 % - св. 80 до 95 % - св. 95 %	± 6,0 ± 15,0 не нормируется
Phase Watcher Vx
Пределы допускаемой относительной погрешности измерений массы и массового расхода скважинной жидкости без учета воды и попутного нефтяного газа, массы нетто нефти, %	при содержании объемной доли воды в скважинной жидкости: - от 0 до 70 % - св. 70 до 95 % - св. 95 %		± 6,0 ± 15,0 не нормиру ется
Примечание: 1) - приведено максимальное для всей линейки систем измерений Vx значение измерений. Подробная информация приведена в паспорте на расходомер Vx, входящего в состав системы

Таблица 4 - Технические характеристики систем при применении различных модификаций расходомеров Vx

Характеристики	Модификация расходомеров Vx
	Vx Spectra	Vx Spectra Снегирь	Phase Watcher Vx
Рабочая среда	нефтегазоводяная или газоконденсатная смесь, нефть, сырая нефть, попутный газ, природный газ
Максимальный объемный расход жидкости в составе нефтегазоводяной смеси при рабочих условиях, м^/ч1)	-	-	730
Минимальный объемный расход жидкости в составе нефтегазоводяной смеси при рабочих условиях, м^/ч1)	-	-	6
Максимальный объемный расход газа при рабочих условиях, м^/ч1)	2950		4400
Давление рабочей среды, МПа, не бо-лее2)	34,5	6,3	34,0

Продолжение таблицы 4

Характеристики	Модификация расходомеров Vx
	Vx Spectra	Vx Spectra Снегирь	Phase Watcher Vx
Температура рабочей среды, °С	от -46 до +121	от -40 до +90	от -20 до +150
Температура окружающей среды, °С	от -40 до +85	от -40 до +45	от -20 до +85
Вязкость дегазированной жидкой фазы, мПа^с	от 0,1 до 300003’4)
Объемное содержание воды в потоке (WLR), %	от 0 до 100 включ.
Объемное содержание свободного газа в потоке (GVF), %	от 0 до 100 включ.
Примечания: 1)  - приведено максимальное для всей линейки систем измерений Vx значение измерений. Подробная информация приведена в паспорте на расходомер Vx, входящего в состав системы; 2)  - подробная информация приведена в паспорте на систему; 3)  - рекомендуемый диапазон вязкости жидкости в рабочих условиях не более 2000 мПа-с; 4)  - возможно измерение жидкости более высокой вязкости, при условии проведения специальной калибровки

Таблица 5 - Технические характеристики систем

Наименование характеристики	Значение
Род тока	Переменный
Напряжение питания, В	380/220
Маркировка взрывозащиты БИОИ	1Ех db IIB+H2 Т6_Т4 Gb; 1Ех db IIC T6_T4 Gb X
Допустимое отклонение от номинального напряжения, %	от -15 до +10
Частота, Гц	50 ± 0,4
Потребляемая мощность, кВ •А, не более	20
Средняя наработка на отказ, ч, не более	40000
Срок службы, лет, не менее	10

Знак утверждения типа

наносится на маркировочную табличку методом лазерной гравировки и в верхней левой части титульных листов руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Комплектность системы приведена в таблице 6.

Таблица 6 - Комплектность системы

Наименование	Кол-во	Примечание
Система измерений Vx	1	В соответствии с заказом
Комплект запасных частей, инструментов и принадлежностей (далее - ЗИП)	1	Согласно ведомости ЗИП
Комплект эксплуатационных документов (РЭ, ПС)	1	Согласно ведомости эксплуатационных документов
Комплект монтажных частей (далее - КМЧ)	1	Согласно ведомости КМЧ

Сведения о методиках (методах) измерений

приведены в документе «ГСИ. Масса скважинной жидкости, объем попутного нефтяного газа. Методика измерений с применением систем измерений Vx». Свидетельство об аттестации № RA.RU.313391/1109-24 от 04.03.2024 г. выдано ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева».

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.2.1, п. 6.5);

ГОСТ Р 8.1016-2022 «Национальный стандарт Российской Федерации. ГСИ. Измерения количества добываемых из недр нефти и попутного нефтяного газа. Общие метрологические и технические требования» (п. 6.2);

БДМА.407932.029 ТУ «Системы измерений Vx. Технические условия».

Изготовитель

Акционерное общество «ОЗНА (АО «ОЗНА - Измерительные системы»)

ИНН 0265037983

Адрес: 452606, Республика Башкортостан, г. Октябрьский, ул. Северная, зд. 60 Тел./факс: +7 (34767) 7-01-03

Е-mail: ms@ozna.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а» Телефон: +7(843) 272-70-62

Факс: +7(843)272-00-32

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «01» июля 2024 г. № 1577

Регистрационный № 92512-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

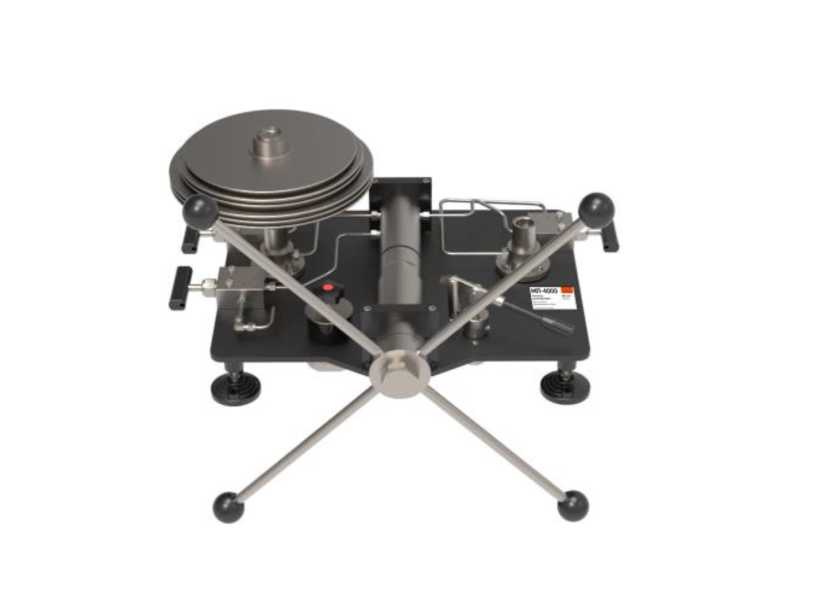

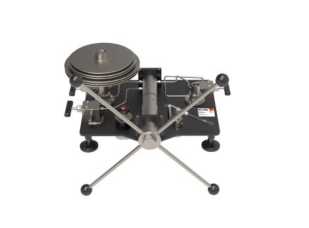

Манометры грузопоршневые МП-4000

Назначение средства измерений

Манометры грузопоршневые МП-4000 (далее - манометры) предназначены для воспроизведения и точного измерения избыточного давления в жидких средах.

Манометры могут применяться в качестве рабочих эталонов 1-го, 2-го и 3-го разряда согласно государственной поверочной схеме для средств измерений избыточного давления до 4000 МПа, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 20.10.2022 г. №2653.

Описание средства измерений

Принцип действия манометров основан на принципе неуплотнённого поршня и заключается в уравновешивании измеряемого давления, действующего на нижний торец поршня, суммарным весом поршня, грузоприемного устройства и установленных на нем грузов.

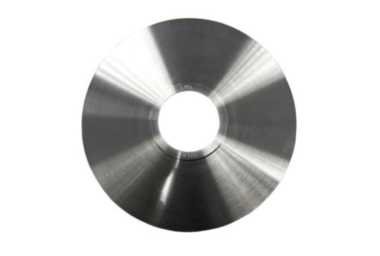

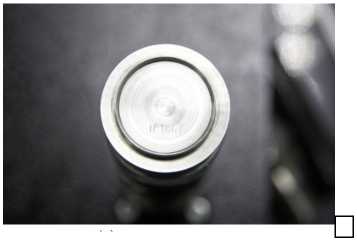

Конструктивно манометры состоят из измерительной поршневой системы (ИПС), устройства создания давления (УСД) и комплекта грузов. Корпуса ИПС изготовлены из специальной стали. На ИПС имеется присоединительная резьба М30х2.

Нанесение знака поверки на средства измерений не предусмотрено. Пломбирование манометров не предусмотрено. Общий вид средств измерений представлен на рисунке 1. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методами механической или лазерной гравировки на грузоприемном устройстве и на грузах, лазерной гравировки на цилиндре (из состава ИПС) и наклейки на УСД, указанных на рисунке 2.

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Диапазон измерений избыточного давления, МПа (кгс/см2, бар)	от 5 до 400 (от 50 до 4000)
Пределы допускаемой относительной погрешности измерений избыточного давления, % 1) -класс точности2) 0,01	±0,01
-класс точности 0,02	±0,02
-класс точности 0,025	±0,025
-класс точности 0,05	±0,05
Скорость опускания поршня, мм/мин, не более	1,5
Продолжительность свободного вращения поршня, мин, не менее	6
Порог реагирования, Па, не более -класс точности 0,01	Рмакс •0,1-0,01/100
-класс точности 0,02	Рмакс -0,1-0,02/100
-класс точности 0,025	Рмакс -0,1-0,025/100
-класс точности 0,05	Рмакс -0,1-0,05/100
Номинальное значение эффективной площади ИПС3), см2	0,02
Предельное отклонение от номинального значения эффективной площади ИПС, %	±1,5
1) В диапазоне измерений св. 0,1- Рмакс до Рмакс погрешность нормируется в % от измеряемой величины; в диапазоне измерений от Рмин до 0,1- Рмакс (включительно) погрешность нормируется в % от 0,1- Рмакс (где Рмакс - верхний предел диапазона измерений; Рмин - нижний
предел диапазона измерений).
2) Данные класса точности нормированы только в технической документации фирмы-
изготовителя и приведены в паспорте
3) ИПС - измерительная поршневая система

Таблица 2 - Основные технические

Наименование характеристики	Значение
Рабочая среда	Масло специальное
Рабочие условия применения:
температура окружающей среды, °С
-класс точности 0,01	от +18 до +22
-класс точности 0,02	от +15 до +25
-класс точности 0,025	от +15 до +25
-класс точности 0,05	от +15 до +25
Относительная влажность воздуха, %	до 80
Атмосферное давление, кПа	от 84 до 106,7
Габаритные размеры (без комплекта грузов), мм, не более
- длина	575
- ширина	585
- высота	240
Масса (без комплекта специальных грузов), кг, не более	40

Знак утверждения типа

наносится типографским способом на титульный лист паспорта. Комплектность средства измерений

Таблица 3 - Комплектность

Наименование	Обозначение	Количество
Манометр грузопоршневой в составе: Измерительная поршневая система (ИПС) Устройство создания давления (УСД) Комплект специальных грузов 1)	МП-4000	1 шт.
Методика поверки		1 шт.
Руководство по эксплуатации	АП.068.000.000 РЭ	1 экз.
Паспорт	АП.068.001.000 ПС	1 экз.
1) Комплект специальных грузов должен соответствовать Паспорту АП.068.001.000 ПС

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» документа АП.068.000.000 РЭ «Манометры грузопоршневые МП-4000. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерения

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления в диапазоне до 4000 МПа»;

ТУ 26.51.52-020-91357274-2022 «Манометры грузопоршневые МП-4000. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Альфапаскаль» (ООО «Альфапаскаль»).

ИНН 7450075425

Юридический адрес: 454047, Челябинская обл., г. Челябинск, ул. 2-я Павелецкая, д. 36, оф. № 301

Изготовитель

Общество с ограниченной ответственностью «Альфапаскаль» (ООО «Альфапаскаль»).

ИНН 7450075425

Адрес: 454047, Челябинская обл., г. Челябинск, ул. 2-я Павелецкая, д. 36, оф. №301

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «01» июля 2024 г. № 1577

Регистрационный № 92513-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Диоптриметры медицинские автоматические CADUCEUS LENSES

Назначение средства измерений

Диоптриметры медицинские автоматические CADUCEUS LENSES (далее -диоптриметры) предназначены для измерений вершинной рефракции и призматического действия очковых линз, а также для ориентирования и маркировки нефацетированных линз, и для проверки правильности установки линз в очковых оправах.

Описание средства измерений

Принцип действия диоптриметров основан на принципах геометрической оптики и автоматическом цифровом анализе изображения сетки коллиматора при помощи встроенного программного обеспечения. При помещении измеряемой линзы в держателе, цифровая фотокамера автоматически наводится на резкое изображение сетки коллиматора. Затем по параметрам искажения изображения вычисляются необходимые характеристики линзы.

Конструктивно диоптриметры представляют собой компактный прибор, все узлы которого смонтированы в корпусе. Основной блок диоптриметра состоит из следующих узлов:

• - жидкокристаллический (сенсорный) цветной монитор, на котором отражается вся информация о проводимых измерениях;

• - панель управления на мониторе или под монитором, предназначенная для настройки диоптриметра и изменения режимов работы;

• - печатающее устройство, предназначенное для вывода результатов измерений на бумажный носитель;

• - держатель линз, предназначенный для фиксации зажимом оптического элемента необходимом положении на упоре для линз (крышке объектива);

• - маркировочный узел, предназначенный для отметки оптического центра направления главных сечений на линзе.

Диоптриметры выпускаются в исполнениях CADUCEUS LENSES ADM 7 CADUCEUS LENSES ADM 8.

Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.

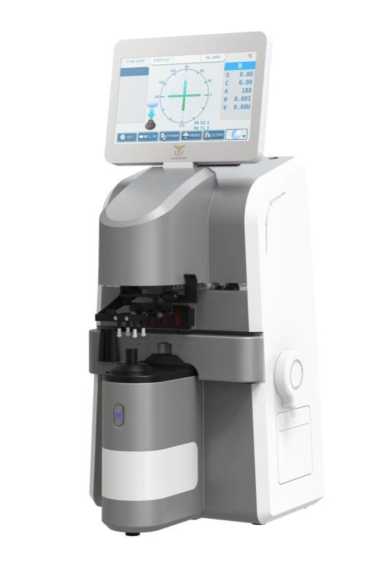

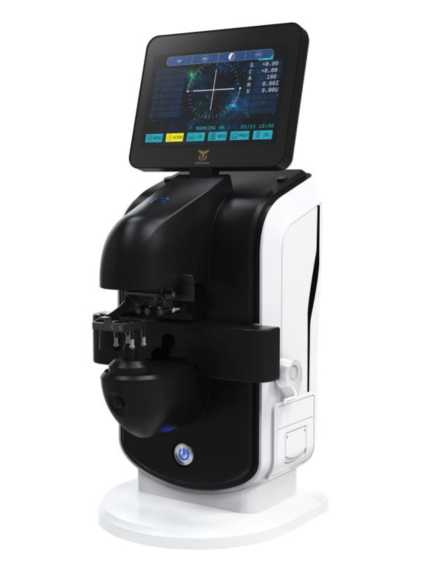

Общий вид диоптриметров с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1 и 2. Нанесение знака поверки на диоптриметры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) диоптриметров не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) приборов состоит из встроенного ПО. Встроенное ПО предназначено для управления диоптриметром, контроллером внутренних исполнительных механизмов и измерительных обеспечения функционирования интерфейса, обработки измерительных устройств в процессе проведения измерений.

Метрологические характеристики диоптриметров нормированы с учетом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные метрологически значимого встроенного ПО диоптриметров приведены в таблице 1.

Таблица 1 -

данные ПО

Идентификационные данные	Значение
Идентификационное наименование ПО	LM
Номер версии (идентификационный номер ПО), не ниже	V3.2.7.230525EN
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений сферической вершинной рефракции, дптр	от -25 до +25
Пределы допускаемой абсолютной погрешности измерений сферической вершинной рефракции, дптр: - в диапазоне измерений св. -10 до +10 дптр включ. - в диапазоне измерений от -25 до -10 дптр включ. и св. +10 до +25 дптр включ.	±0,125 ±0,25
Пределы допускаемой абсолютной погрешности нанесения маркером оптического центра, мм	±0,4
Пределы допускаемой абсолютной погрешности нанесения маркером оси, градус	±1
Диапазон измерений призматического действия, пр дптр	от 2 до 10
Пределы допускаемой абсолютной погрешности измерений призматического действия, пр дптр: - в диапазоне измерений от 2 до 5 пр дптр включ. - в диапазоне измерений св. 5 до 10 пр дптр включ.	±0,125 ±0,25

Таблица 3 - Основные технические

Наименование характеристики	Значение
Диапазон показаний угловой шкалы, градус	от 0 до 180
Шаг измерений сферической вершинной рефракции, дптр	0,01; 0,12; 0,25
Шаг измерений угловой шкалы сферических линз, градус	1
Шаг измерений угловой шкалы призматических линз, градус	5
Параметры электрического питания: - напряжение переменного тока, В	от 198 до 242
- частота переменного тока, Гц	50±1
Габаритные размеры (длинахширинахвысота), мм, не более	460x260x200
Масса, кг, не более	5

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа	от +10 до +35 от 30 до 80 от 86,0 до 106,7
Средний срок службы, лет	5

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Диоптриметр медицинский автоматический CADUCEUS LENSES	CADUCEUS LENSES ADM 7 или CADUCEUS LENSES ADM 8	1 шт.
Руководство по эксплуатации	-	1 экз.
Бумага для принтера	-	1 шт.
Предохранитель (250 В, 3,15 А): - исполнение CADUCEUS LENSES ADM 7 - исполнение CADUCEUS LENSES ADM 8	-	1 шт. 2 шт.
Кабель питания	-	1 шт.
Колпачок для защиты от пыли	-	1 шт.
Пылезащитный чехол	-	1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 3 «Использование по назначению» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2500 «Об утверждении государственной поверочной схемы для средств измерений оптической силы очковой оптики»;

ГОСТ Р 50606-93 (ИСО 8598-93) Оптика и оптические приборы. Диоптриметры;

ТУ  26.60.12-006-23481752-2023  «Диоптриметр медицинский автоматический

в вариантах исполнения. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «ВестМедГрупп» (ООО «ВестМедГрупп»)

ИНН 5027198526

Адрес юридического лица: 141983, Московская обл., г. Дубна, ул. Программистов, д. 4, стр. 4, оф. 103

Изготовитель

Общество с ограниченной ответственностью «ВестМедГрупп» (ООО «ВестМедГрупп») ИНН 5027198526

Адрес юридического лица: 141983, Московская обл., г. Дубна, ул. Программистов, д. 4, стр. 4, оф. 103

Адрес места осуществления деятельности: 141981, Московская обл., г. Дубна, ул. Большеволжская, д. 15, к. 2, Производственное № 116/1

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский и испытательный институт медицинской техники» Федеральной службы по надзору в сфере здравоохранения (ФГБУ «ВНИИИМТ» Росздравнадзора) Адрес: 115478, г. Москва, Каширское ш., д. 24, стр. 16

Телефон: +7 (495) 989-73-62

E-mail: info@vniiimt.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312253.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «01» июля 2024 г. № 1577

Регистрационный № 92514-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной вертикальный цилиндрический РВСП-1000

Назначение средства измерений

Резервуар стальной вертикальный цилиндрический РВСП-1000 (далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуара - стальной вертикальный цилиндрический, номинальной вместимостью 1000 м³.

Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуар представляет собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки, днища, крыши и понтона.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.

Заводской номер резервуара в виде цифрового обозначения, состоящий из арабской цифры, нанесен аэрографическим способом на цилиндрическую стенку резервуара.

Резервуар РВСП-1000 с заводским номером 1 расположен на территории Брянской нефтебазы по адресу: г. Брянск, проспект Московский, д. 131 А.

Общий вид резервуара РВСП-1000 представлен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Общий вид резервуара РВСП-1000 №1 Пломбирование резервуара РВСП-1000 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	1000
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %	±0,20

Таблица 2 - Основные технические

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВСП-1000	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Брянскнефтепродукт» (АО «Брянскнефтепродукт») ИНН 3201000493

Юридический адрес: 241022, Брянская обл., г. Брянск, ул. Речная, д. 63, каб. 1 Телефон: +7 (4832) 303-999

Web-сайт: www.rosneft-opt.ru

E-mail: sekr_bnp@bryansk.rosneft.ru

Изготовитель

Акционерное общество «Брянскнефтепродукт» (АО «Брянскнефтепродукт»)

ИНН 3201000493

Адрес: 241022, Брянская обл., г. Брянск, ул. Речная, д. 63, каб. 1

Телефон: +7 (4832) 303-999

Web-сайт: www.rosneft-opt.ru

E-mail: sekr_bnp@bryansk.rosneft.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51 Телефон: +7 9372834420

Факс +7 (843) 515-00-21

E-mail: trifonovua@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312640.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «01» июля 2024 г. № 1577

Регистрационный № 92515-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения JDZ9-35Q

Назначение средства измерений

Трансформаторы напряжения JDZ9-35Q (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Описание средства измерений

Принцип действия трансформаторов основан на явлении электромагнитной индукции.

Трансформаторы - однофазные, индуктивные, не заземляемые, по принципу конструкции - опорные, с литой изоляцией

Первичные и вторичные обмотки залиты специальным компаундом, который обеспечивает основную изоляцию и образует корпус трансформатора.

Трансформаторы имеют до двух вторичных обмотки, смонтированные на едином сердечнике. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. Контактная коробка снабжена крышкой, которая пломбируется для предотвращения несанкционированного доступа.

Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью болтов. На боковой стенке корпуса трансформаторы имеют табличку технических данных.

Нанесение знака поверки на трансформаторы не предусмотрено.

Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен методом печати на табличку в месте, указанном на рисунке 2.

Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа и места нанесения серийного номера представлены на рисунках 1 и 2.

А

Рисунок 1 - Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа (А)

В

Рисунок 2 - Обозначение места нанесения заводского номера (В)

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Номинальное напряжение первичных обмоток и1ном, кВ	35
Значения номинальных напряжений вторичных обмоток и2ном, В	100
Классы точности вторичных обмоток для измерения по ГОСТ 1983-2015	0,2; 0,5; 1,0
Номинальные мощности вторичных обмоток с cosф2 = 0,8 по ГОСТ 19832015, В^А	от 15 до 300
Номинальная частота переменного тока, Гц	50

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающей среды, °С	от -5 до +40
Габаритные размеры трансформатора (высота х ширина х длина), мм, не более	552 х 282 х 497
Масса, кг, не более	98
Средний срок службы, лет, не менее	30
Средняя наработка на отказ, ч, не менее	262800

Знак утверждения типа

Нанесение знака утверждения типа на трансформаторы не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность

Наименование	Обозначение	Количество, шт./экз.
Трансформатор напряжения	JDZ9-35Q	1
Паспорт		1

Сведения о методиках (методах) измерений

Приведены в разделе 1 «Общие сведения» документа «Трансформатор напряжения JDZ9-35Q. Паспорт».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;

ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»;

Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ, утвержденная приказом Росстандарта от 7 августа 2023 г. № 1554.

Правообладатель

JIANGSU COSINE ELECTRIC CO., LTD., Китай

Адрес: Wenchang East Rd.131.Taixing City, Jiangsu Province, China

Телефон: 0523-87877777

Web-сайт: www.cosine.cn

E-mail: kexing@cosine.cn

Изготовитель

JIANGSU COSINE ELECTRIC CO., LTD., Китай

Адрес: Wenchang East Rd.131.Taixing City, Jiangsu Province, China

Телефон: 0523-87877777

Web-сайт: www.cosine.cn

E-mail: kexing@cosine.cn

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «01» июля 2024 г. № 1577

Регистрационный № 92516-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы бункерные электронные ВДЭ

Назначение средства измерений

Весы бункерные электронные ВДЭ (далее по тексту - весы) предназначены для автоматического взвешивания порций сыпучих материалов или продуктов и измерения их общей массы как суммы масс отдельных порций (доз) при учетных и технологических операциях.

Описание средства измерений

Принцип действия бункерных весов основан на преобразовании деформации упругого элемента весоизмерительных тензорезисторных датчиков (далее - датчики), возникающей под действием веса взвешиваемого груза в аналоговый или дискретный цифровой электрический сигнал, изменяющийся пропорционально его массе. Этот аналоговый или дискретный цифровой электрический сигнал обрабатывается с выдачей результатов взвешивания на цифровое табло индикации и выходной разъем для связи с внешним электронным устройством.

Весы относятся к категории весов автоматических дискретного действия для суммарного учета по ГОСТ Р 8.900-2015.

Весы имеют модульную конструкцию, состоящую из следующих функциональных узлов:

• - взвешивающий модуль (Т.2.7.5 ГОСТ Р 8.900-2015) включает в себя грузоприемное устройство (Т.2.1.1 ГОСТ Р 8.900-2015, далее — ГПУ), выполненное в виде накопительного бункера с устройствами загрузки или выгрузки материала, совместно с рамной или платформенной конструкцией, опирающейся или подвешенной на датчики (один, три или четыре) (Т.2.7.1 ГОСТ Р 8.900-2015);

• - электронное устройство (Т.2.2.1 ГОСТ Р 8.900-2015), которое представляет собой индикатор (Т.2.7.2 ГОСТ Р 8.900-2015) или устройство обработки аналоговых данных (Т.2.7.3 ГОСТ Р 8.900-2015) (далее - прибор), и суммирующее показывающее устройство (Т.4.3 ГОСТ Р 8.900-2015). Электронное устройство может быть встроено во взвешивающий модуль или размещаться отдельно в шкафу управления или устанавливаться отдельно;

• - шкаф управления (силовой, пневматики), включающий в себя электронные устройства обработки измерительной информации, блоки цифровых интерфейсов, устройства питания и коммутации, органы управления средством измерений.

Сигнальные кабели датчиков могут быть соединены с прибором через соединительную коробку.

Весы оснащены устройствами:

• - полуавтоматической установки нуля (Т.2.4.2 ГОСТ Р 8.900-2015);

• - автоматической установки нуля (Т.2.4.3 ГОСТ Р 8.900-2015);

• - автоматического слежения за нулем (Т.2.4.5 ГОСТ Р 8.900-2015).

Весы работают автоматически в циклическом режиме, взвешивая материал дискретными порциями. После взвешивания каждой порции вычисляется накопленным итогом общая масса всех взвешенных порций.

При работе весов в автоматическом режиме выполняются следующие функции:

• - заполнение ГПУ материалом с прекращением его подачи по достижению заданного значения массы;

• - взвешивание полученной порции;

• - выгрузка материала;

• - взвешивание ГПУ после выгрузки материала;

• - вычисление массы выгруженной порции (дозы) материала, как разности значений массы загруженного и разгруженного ГПУ;

• - вычисление и регистрация накопленным итогом общей массы всех порций.

В режиме автоматического взвешивания при значении массы порции, выходящей за пределы диапазона автоматического взвешивания, автоматический процесс взвешивания останавливается, бункер весов не разгружается, результат взвешивания не суммируется, на табло весов высвечивается соответствующая информация и подаётся звуковой сигнал.

В весах применяют следующие датчики:

• - датчики 13);

  - датчики

весоизмерительные тензорезисторные М5023 (регистрационный № 57199-14);

• - датчики Z6FC3MI, Z6FC4, Z6FC6 (регистрационный № 15400-13);

• - датчики весоизмерительные тензорезисторные Т, модификации Т2, Т4 (регистрационный № 53838-13);

• - датчики весоизмерительные тензорезисторные С и Н, модификации C2, С2Н, Н4, Н5 (регистрационный № 53636-13);

• - датчики весоизмерительные тензорезисторные Bend Beam, модификации BM11, HM11, L6G, L6N, B6N (регистрационный № 55198-19);

• - датчики весоизмерительные тензорезисторные SB, SQ, HSX, IL, U, AM, XSB, модификации HSX, UDA, AMI (регистрационный номер № 77382-20);

• - датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column, модификации H3F, H3G (регистрационный № 55371-19);

• - датчики весоизмерительные тензорезисторные DE, PST (регистрационный №7887520);

• - датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column, модификации Н8С (регистрационный № 55371-19);

• - датчики весоизмерительные тензорезисторные SB, SQ, HSX, IL, U, AM, XSB, модификации SQВ (регистрационный№ 77382-20).

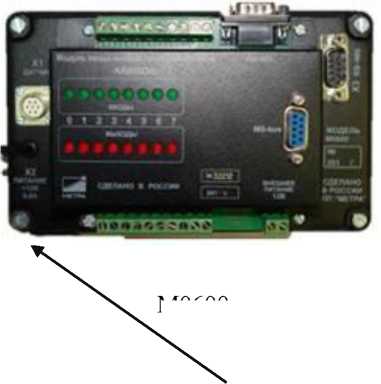

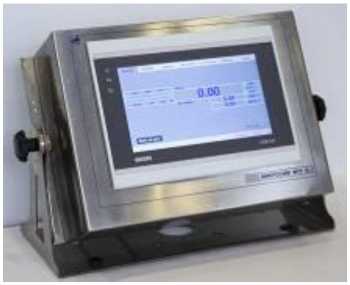

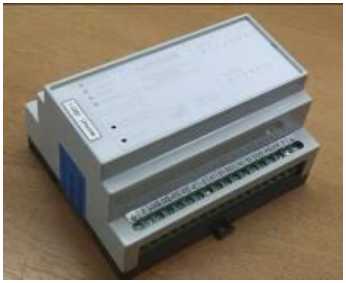

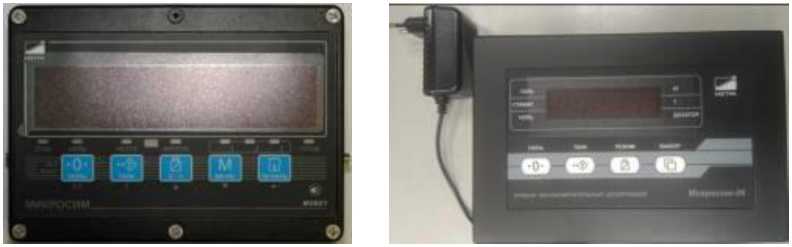

В качестве весоизмерительного преобразователя в весах используются приборы весоизмерительные Микросим модификаций М0600, М0601, М0808 и М10 (регистрационный номер № 75654-19).

Весы выпускаются в различных модификациях, отличающихся метрологическими характеристиками, габаритными размерами и имеющих обозначение ВДЭ-Х-У-Z,

где Х - наибольший предел взвешивания принимает значения 50, 60, 100, 150, 200, 250, 300, 400, 500, 800, 1000, 1500, 2000, 2500, 3000, 4000 и 5000 кг;

• - У -класс точности весов по ГОСТ Р 8.900-2015 принимает значения 0,2; 0,5; 1 и 2;

• - Z - принимает значение «Э» - весы с электрическими или «П» - с пневматическими приводами устройств загрузки и выгрузки продукта.

Заводской номер в цифровом формате и знак утверждения типа наносятся методом термотрансферной печати на маркировочную табличку средства измерений в виде наклейки и/или металлической таблички, располагаемой на ГПУ весов.

Маркировочная табличка содержит следующие основные данные:

• - торговая марка изготовителя или его полное наименование;

• - знак утверждения типа;

• - обозначение модификации;

• - обозначение вида взвешиваемого материала;

• - напряжение сети питания;

• - частота электрической сети;

• - заводской номер весов;

• - класс точности;

• - максимальная нагрузка Маx;

• - минимальная нагрузка Min;

• - минимальная суммарная нагрузка Zmin;

• - цена деления шкалы суммирования dt;

• - диапазон температур;

• - год выпуска.

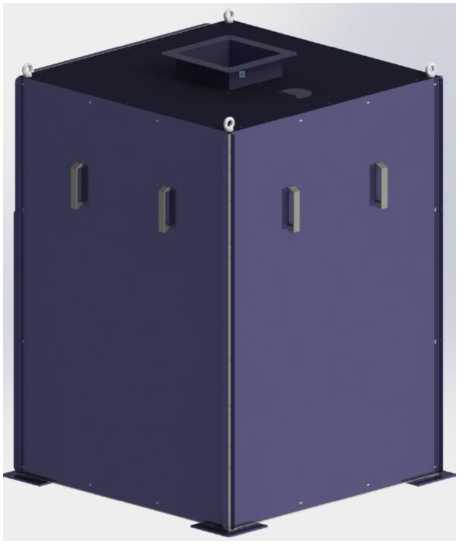

Рисунок 1 - Общий вид ГПУ весов бункерных электронных ВДЭ

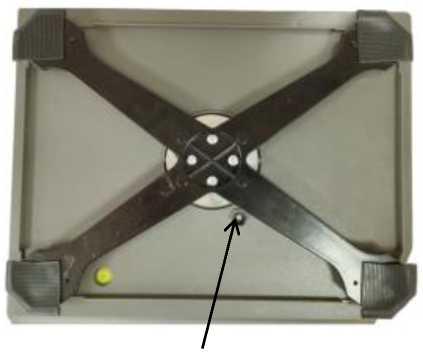

Места пломбирования весов показаны на рисунке 3.

Пломбировочная чашка устанавливается на задней поверхности корпуса прибора (в соответствии с рисунком 3).

Знак поверки наносится на свидетельство о поверке (если применимо, в соответствии с действующим законодательством).

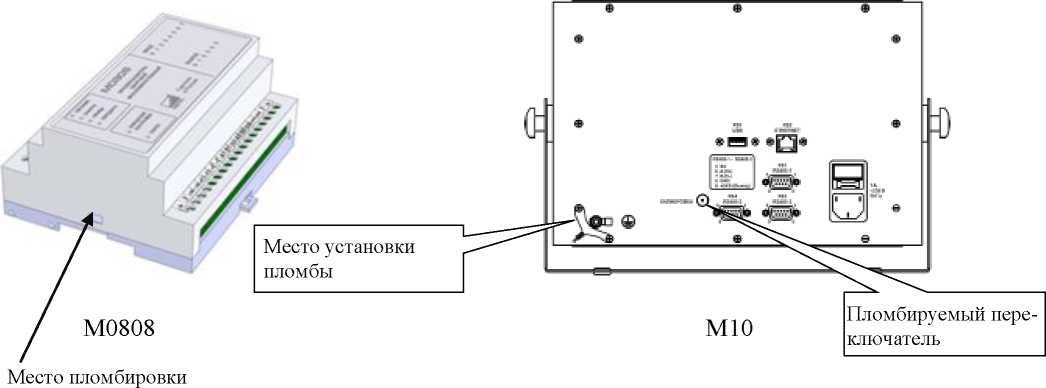

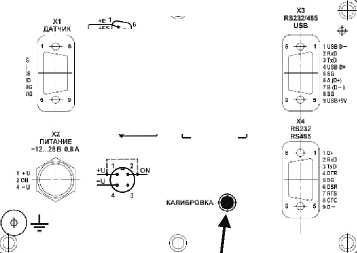

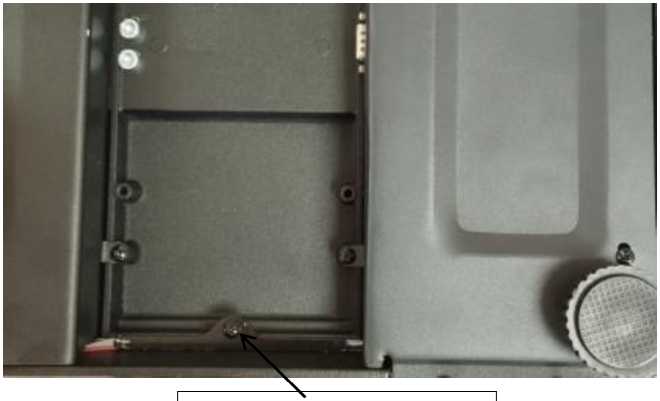

Рисунок 3- Места пломбирования весов

разрушаемой наклейкой

Рисунок 4 - Пример маркировочной таблички весов бункерных электронных ВДЭ

Программное обеспечение

Программное обеспечение (далее - ПО) весов является, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО весов через интерфейс пользователя невозможно. Для предотвращения несанкционированного доступа к параметрам регулировки и настройки предусмотрено электронное клеймо, представляющее из себя генерируемое по определённому алгоритму число, которое автоматически обновляется при сохранении измененных параметров. Значение электронного клейма отображается при работе приборов после нажатия определённой комбинации клавиш. Изменение метрологически значимых параметров возможно только в сервисном режиме работы, вход в который защищен паролем и пломбой. Для контроля изменений метрологически значимых параметров предусмотрен несбрасываемый счетчик (журнал событий), показания которого меняются при изменении метрологически значимых параметров регулировки и настройки и могут быть выведены на дисплей (за исключением весов с приборами модификаций М0601 и М0600).

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «Высокий» по Р 50.2.077—2014.

Идентификационным признаком ПО служит номер версии, который отображается при включении весов и/или доступен для просмотра через меню. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 — Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
	М0601	М0600	М0808	М10
1	2
Идентификационное наименование ПО	—	—	—	—
Номер версии (идентификационный номер) ПО	не ниже Ed 5.xx*	не ниже Ed 4.xx*	не ниже 0.xx*; 1.хх*	не ниже 001.ххх*
Цифровой идентификатор ПО	—	—	—	—

* Обозначения «х», «хх» или «ххх» не относится к метрологически значимому ПО

Метрологические и технические характеристики

В части метрологических характеристик весы соответствуют следующим классам точности по ГОСТ Р 8.900-2015                                                    0,2; 0,5; 1 и 2

(класс точности весов определяется при первичной поверке перед сдачей весов в эксплуатацию).

Обозначения модификаций весов, максимальная нагрузка (Max), минимальная суммарная нагрузка (^min), цена деления шкалы суммирования в зависимости от класса точности (dt) приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Модификация весов	Максимальная нагрузка Max, кг	Минимальная суммарная нагрузка (Emin) в зависимости от класса точности (КТ) ГОСТ Р 8.900-2015, кг				Цена деления шкалы суммирования в зависимости от класса точности (dt), кг
		КТ 0,2	КТ 0,5	КТ 1	КТ 2
ВДЭ-50	50	15	12	15	15	0,01/0,02/0,05/0,1
ВДЭ-60	60	30	30	30	30	0,02/0,05/0,1/0,2
ВДЭ-100	100	30	30	30	30	0,02/0,05/0,1/0,2
ВДЭ-150	150	75	60	60	30	0,05/0,1/0,2/0,2
ВДЭ-200	200	75	60	60	30	0,05/0,1/0,2/0,2
ВДЭ-300	300	150	120	60	30	0,1/0,2/0,2/0,2
ВДЭ-500	500	150	120	60	75	0,1/0,1/0,2/0,5
ВДЭ-800	800	300	120	300	75	0,2/0,2/0,5/0,5
ВДЭ-1000	1000	300	300	150	150	0,2/0,5/0,5/1
ВДЭ-1500	1500	750	300	300	150	0,5/0,5/0,5/1
ВДЭ-2000	2000	750	600	300	150	0,5/1/1/1
ВДЭ-3000	3000	1500	1200	600	300	1/2/2/2
ВДЭ-4000	4000	1500	1200	600	750	1/2/2/5
ВДЭ-5000	5000	1500	1200	1500	750	1/2/5/5

Наименьший предел автоматического взвешивания (Min) в единицах дискретности отсчета суммирующего устройства (dt)                                                  20 dt

Пределы относительной допускаемой погрешности для массы не менее минимальной суммируемой нагрузки (Emin), округлённые до ближайшего значения массы с учётом цены деления шкалы суммирования (dt) при поверке (в эксплуатации) в зависимости от класса точности по ГОСТ Р 8.900-2015, в % от измеряемой массы:

• - для весов класса точности 0,2                                               ±0,1 (±0,2)

• - для весов класса точности 0,5                                              ±0,25 (±0,5)

• - для весов класса точности 1                                               ±0,5 (±1,0)

• - для весов класса точности 2                                               ±1,0 (±2,0)

Диапазон задания массы порции при автоматическом взвешивании в зависимости от класса точности весов по ГОСТ Р 8.900-2015                              от ^min до Мах

Таблица 3 - Основные технические характеристики

Характеристика	Значение
Диапазон рабочих температур для ГПУ, °С: - Т2, Т4, C2, С2Н, Н4, Н5 - Z6FD1, Z6FC3, Z6FC3MI, Z6FC4, Z6FC6, ВМ11, НМ11, L6G, L6N, B6N, H3F, H3G, H8C, M5023, M5064 - HSX, UDA, AMI, DE, PST, SQB Диапазон рабочих температур для приборов весоизмерительных Микросим, °С: -модификации М0600 -модификаций М0601, М0808 -модификации М10 Диапазон рабочих температур шкафов управления, °С:	от -10 до +40 от -30 до +40 от -40 до +40 от -10 до +40 от -35 до +40 от 0 до +40 от 0 до +45
Относительная влажность воздуха при 35 °С, %, не более	80
Атмосферное давление, кПа	от 84 до 107
Давление воздуха в пневмосистеме для модификаций весов с индексом «П» без осушки воздуха, кПа	от 500 до 800
Параметры электрического питания для модификаций весов с индексом «П»: - напряжение, В - частота, Гц - потребляемая мощность, В^А, не более Параметры электрического питания для модификаций весов с индексом «Э»: - напряжение, В - частота, Гц - потребляемая мощность, кВт, не более	от 187 до 242 от 49 до 51 100 от 323 до 437 от 49 до 51 1,0
Время прогрева весов, мин, не более	30

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации, а также на маркировочную табличку, расположенную на грузоприемном устройстве весов.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Количество	Примечание
Весы в сборе: - грузоприемное устройство - прибор весоизмерительный	1 шт. 1 шт.	-
- шкаф управления - шкаф пневматики - шкаф силовой	1 шт. 1 шт. 1 шт.	В зависимости от модификации весов
Руководство по эксплуатации на весы	1 экз.	-
Методика поверки	1 экз.	-
Руководство по эксплуатации на прибор весоизмерительный	1 экз.	-

Сведения о методиках (методах) измерений

приведены в разделе 2 документа «Весы бункерные электронные ВДЭ. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.900—2015 «ГСИ. Весы автоматические дискретного действия для суммарного учета. Часть 1. Метрологические и технические требования. Испытания»;

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ТУ 4274-024-10850066-2023 «Весы бункерные электронные ВДЭ. Технические условия».

Правообладатель

Общество с ограниченной ответственностью научно-производственное предприятие «Метра» (ООО НПП «Метра»)

ИНН 4025012510

Юридический адрес: 249037, Калужская обл., г. Обнинск, ул. Красных зорь, д. 26

Изготовитель

Общество с ограниченной ответственностью научно-производственное предприятие «Метра» (ООО НПП «Метра»)

ИНН 4025012510

Адрес: 249037, Калужская обл., г. Обнинск, ул. Красных зорь, д. 26 тел. (48439) 405-78

Е-mail: info@metra.ru

Испытательный центр

Закрытое акционерное общество  Консалтинго-инжиниринговое предприятие

«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8

Телефон/факс: +7 (495) 491-78-12

Web-сайт: kip-mce.ru

Е-mail: sittek@mail.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «01» июля 2024 г. № 1577

Регистрационный № 92517-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы электронные торговые Промвес-ЭТ

Назначение средства измерений

Весы электронные торговые Промвес-ЭТ (далее - весы) предназначены для измерения массы товаров в статическом режиме.

Описание средства измерений

Принцип действия весов основан на преобразовании деформаций упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от тензодатчиков преобразуются в цифровые при помощи аналогово-цифрового преобразователя и значение массы груза с указанием цены и стоимости отображается на цифровом дисплее прибора.

Весы состоят из корпуса, включающего в себя грузоприемное устройство (ГПУ) с весоизмерительными тензорезисторными датчиками, и электронной части.

Весы имеют встроенный блок клавиатуры или сенсорную панель, жидкокристаллический или светодиодный дисплей.

Электронная часть осуществляет обработку измерительного сигнала, поступающего от тензодатчика, и представление результата взвешивания с указанием стоимости на основном дисплее и дисплее покупателя (задняя панель).

В весах используются:

• -  датчики весоизмерительные тензорезисторные IL, AM, производства фирмы «Keli SENSING TECHNOLOGY (Ningbo) Co., Ltd, Китай (номер в Федеральном информационном фонде 77382-20);

• -  датчики весоизмерительные тензорезисторные типа L6B, L6C, L6D, L6H5, L6J, L6J1, L6L, L6N, L6E, L6E3, L6F, L6G, L6Q, L6T, L6W, производства фирмы «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)», Китай (номер в Федеральном информационном фонде 55198-19);

• -  датчики весоизмерительные тензорезисторные типа Уралвес К-Б-10А, Уралвес-К-Б-14А, Уралвес К-Б-10В, Уралвес К-Б-10Г, производства фирмы ООО "Вектор-ПМ", г.Пермь (номер в Федеральном информационном фонде 75852-19);

• -  датчики весоизмерительные тензорезисторные типа Т24АМ2, Т40А, Т50М1, Т50М3, Т60АМ1, производства фирмы Акционерное общество «Весоизмерительная компания «Тензо-М» (АО «ВИК «Тензо-М»), Московская область, г.о. Люберцы, д.п. Красково (номер в Федеральном информационном фонде 53838-13);

Весы выпускаются однодиапазонными в семи модификациях, отличающихся значениями максимальной нагрузки и ценой поверочного деления.

Весы при заказе имеют обозначение вида Промвес-ЭТ-Мах[1]-Х, где Промвес-ЭТ - обозначение типа;

Max - максимальная нагрузка весов, кг;

[1] - размер ГПУ (длина х ширина), м;

Х - конструктивное исполнение:

О - дисплей на стойке;

К - дисплей на корпусе весов;

Д - грузоприемное устройство снизу;

С - сенсорный дисплей самообслуживания;

В - выносной дисплей либо исполнение без дисплея;

П - с печатью этикеток;

Т - контрольные весы.

Исполнения весов «С», «П», «Д» могут быть оборудованы сканером штрих-кодов по требованию заказчика.

В весах предусмотрены следующие устройства и функции по ГОСТ OIML R 76-1-2011:

• - устройство первоначальной установки нуля весов (п. Т.2.7.2.4);

• - устройство слежения за нулем (п. Т.2.7.3);

• - устройство полуавтоматической установки нуля (п. Т.2.7.2.2);

• - устройство выборки массы тары (п. Т.2.7.4);

• - устройство предварительного задания массы тары (п. Т.2.7.5);

• - устройство установки весов по уровню (п. Т.2.7.1);

• - вычисление стоимости по массе и цене;

• - сигнализации о перегрузке.

На ГПУ установлена маркировочная табличка, содержащая следующую информацию:

• - наименование предприятия-изготовителя;

• - обозначение весов;

• - заводской номер весов;

• - класс точности весов;

• - значение максимальной нагрузки (Max);

• - значение минимальной нагрузки (Min);

• - значение поверочного деления (e);

• - значение действительной цены деления (d);

• - знак утверждения типа;

• - год выпуска.

Маркировочная табличка весов прикрепляется на корпус весов сбоку. Общий вид маркировочной таблички, место нанесения заводского номера и знака утверждения типа представлены на рисунке 3.

Корпус весов изготавливают из пластика, окрашиваемого в цвета, которые определяет изготовитель. ГПУ весов изготавливают из металла, не окрашивается.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения указан на маркировочной табличке, расположенной на ГПУ, водостойким маркером.

Для защиты весов от непреднамеренных и преднамеренных изменений изготовителем предусмотрена пломбировка корпуса. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Общий вид весов представлен на рисунке 1, схема пломбировки - на рисунке 2, место нанесения знака утверждения типа и заводского номера - на рисунке 3.

б) Модификация О - дисплей на стойке

в) Модификация С - сенсорный дисплей самообслуживания;

г) Модификация П - с печатью этикеток

д) Модификация В - выносной дисплей либо исполнение без дисплея е) Модификация Т - контрольные весы

днище весов

оттиск клейма поверителя на пластичном материале в нише крепежных винтов оборотной части весового дисплея или на днище весов

Оттиск клейма поверителя

Для весов модификации С оттиск клейма поверителя на пластичном материале на крепежных винтах на днище весов

Оттиск клейма поверителя

Для весов модификации П оттиск клейма поверителя на пластичном материале в нише крепежных винтов под весовой платформой

Рисунок 2 - Схемы пломбировки весов от несанкционированного доступа, обозначение места нанесения знака поверки

ООО «ПРОМВЕСОБОРУДОВАНИЕ)>

ВЕСЫ ЗЛЕКТРОННЫЕ ТОРГОВЫЕ

ПРОМВЕЕ-ЗТ-Ш-Ш

Зай № I ] [ ] и Дата выпуска ПП.ГП.20ППг.

t

Место нанесения

заводского номера

Рисунок 3 - Общий вид маркировочной таблички, место нанесения заводского номера и знака утверждения типа

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами и не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после пломбирования.

Метрологически значимые параметры ПО могут изменяться в режиме градуировки, доступ к которому защищен кодом и возможен только в сервисном центре

Влияние ПО на метрологические характеристики учтено метрологических характеристик.

Защита ПО и измерительной информации от преднамеренных воздействий соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)	Значение
	Модификации С; П; Д	Модификации О; К; Т; В
Идентификационное наименование ПО	PromVes-ET	-
Номер версии (идентификационный номер) ПО	ver.1.XX	-
Цифровой идентификатор ПО	-	-
Примечание - Номер версии состоит из двух частей: старшая часть (до точки) номер версии метрологически значимой части ПО, младшая часть - номер версии метрологически незначимой части.

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
Класс точности по ГОСТ OIML R76-1-2011	Ш
Порог реагирования	1,4е
Пределы допускаемой погрешности устройства установки на нуль	±0,25е
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем, % от Max, не более	4
Диапазон первоначальной установки нуля, % от Max, не более	20

Наименование характеристики	Значение
Показания индикации массы, кг, не более	Max +9e
Диапазон компенсации тары (Т+), % от Max	от 0 до 10
Диапазон выборки массы тары (Т-), % от Max, не более	от 0 до 100

Таблица 3 - Метрологические характеристики

Обозначение модификации	Max, кг	Min, кг	e=d, г.	Интервалы взвешивания, кг	Пределы допускаемой абсолютной погрешности при поверке, г	Число поверочных интервалов n
Промвес-ЭТ-3	3	0,02	1	от 0,02 до 0,5 включ. св. 0,5 до 2,0 включ. св. 2,0 до 3,0 включ.	±0,5 ±1,0 ±1,5	3000
Промвес-ЭТ-6	6	0,04	2	от 0,04 до 1,0 включ. св. 1 до 4,0 включ. св. 4,0 до 6,0 включ.	±1,0 ±2,0 ±3,0	3000
Промвес-ЭТ-12	12	0,08	4	от 0,08 до 2,0 включ. св. 2,0 до 8,0 включ. св. 8,0 до 12,0 включ.	±2,0 ±4,0 ±6,0	3000
Промвес-ЭТ-15	15	0,1	5	от 0,1 до 2,5 включ. св. 2,5 до 10,0 включ. св. 10,0 до 15,0 включ.	±2,5 ±5,0 ±7,5	3000
Промвес-ЭТ-30	30	0,2	10	от 0,2 до 5 включ. св. 5 до 20 включ. св. 20 до 30 включ.	±5 ±10 ±15	3000
Промвес-ЭТ-50	50	0,4	20	от 0,4 до 10 включ. св. 10 до 40 включ. св. 40 до 50 включ.	±10 ±20 ±30	2500
Промвес-ЭТ-60	60	0,4	20	от 0,4 до 10 включ. св. 10 до 40 включ. св. 40 до 60 включ.	±10 ±20 ±30	3000

Таблица 4 - Основные технические

Наименование характеристики	Значение
Интерфейс связи с ПК	RS 232
Диапазон рабочих температур, о С	от - 10 до + 40
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	от 187 до 242 50 ± 1
Потребляемая мощность, В^А, не более	15

Таблица 5 -

Обозначение модификации	Длина, мм, не более	Ширина, мм, не более	Высота, мм, не более	Масса, кг, не более
Промвес-ЭТ-30	850	700	700	25
Промвес-ЭТ-50	1250	700	750	40
Промвес-ЭТ-60	1250	700	750	50

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку, установленную на ГПУ, фотохимическим способом.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Весы электронные торговые	Промвес-ЭТ	1 шт.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 3 «Использование по назначению» документа «Весы электронные торговые Промвес-ЭТ. Руководство по эксплуатации».

Правообладатель

Общество с ограниченной ответственностью (ООО «Промвесоборудование»)

ИНН 6658457679

Юридический адрес: 620034, г. Екатеринбург, ул. Агриппины Полежаевой, стр. 10А, каб. 402

Изготовитель

Общество с ограниченной ответственностью «Промвесоборудование» (ООО «Промвесоборудование»)

ИНН 6658457679

Адрес: 620034, г. Екатеринбург, ул. Агриппины Полежаевой, стр. 10А, каб. 402

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «01» июля 2024 г. № 1577

Регистрационный № 92518-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Манометры показывающие дифференциальные ТМД

Назначение средства измерений

Манометры показывающие дифференциальные ТМД (далее - дифманометры) предназначены для измерений разности давлений газообразных и жидких сред.

Описание средства измерений

По принципу действия дифманометры относятся к деформационным манометрам, в которых разность давлений определяется по величине деформации и перемещения упругого чувствительного элемента.

Дифманометр состоит из двух рабочих камер, разделенных упругим чувствительным элементом, передаточно-множительного механизма и циферблата со стрелкой, защитного стекла, помещенных в металлический корпус. Подвод давления в камеры производится через резьбовые штуцеры. Изменение давления в одной или в обоих камерах воздействует на поверхности чувствительного элемента, вызывая его деформацию, которая передается на ось стрелки через передаточно-множительный механизм.

Дифманометры выпускаются в следующих модификациях - 1, 2, 3, 4 и 5.

Модификации дифманометров различаются материалами, используемыми при их изготовлении, конструктивным исполнением, метрологическими и техническими характеристиками.

В конструкции дифманометров с корпусами из нержавеющей стали предусмотрена возможность заполнения корпуса демпфирующей жидкостью (глицерином или силиконом).

Структура условного обозначения дифманометров при заказе и в документации другой продукции (расшифровка буквенного кода приведена в таблице 1):

Манометр показывающий дифференциальный ТМД-А-БВГД(gиаnазон)Е.G.Ж.З,

Таблица 1 - Расшифровка буквенного кода заказа дифманометров

Место в обозначении кода	Наименование характеристики	Значение характеристики
А	Обозначение модификации дифманометра	«1»; «2»; «3»; «4» или «5»

Продолжение таблицы 1

Место в обозначении кода	Наименование характеристики	Значение характеристики
Б	Условное обозначение номинального диаметра корпуса	«4» - 90 мм; «5» - 100 мм; «6» - 150/160 мм
ВГ	Серия прибора	В - Материал корпуса: «1» - углеродистая сталь; «2» - нержавеющая сталь. Г - Материал штуцера и упругого чувствительного элемента: «0» - медный сплав; «1» - нержавеющая сталь.
Д	Расположение штуцера	«Р» - радиальное
(диапазон)	Диапазон измерений разности давлений	в соответствии с таблицей 2
Е	Максимальное статическое давление	в соответствии с таблицей 2
G	Размер резьбы присоединительных штуцеров	«2xG1/4»; «2\GI/2»; «2хМ12х1,5»; «2\М18х1,5»; «2\М20х1,5»
Ж	Класс точности	«1,5»; «2,5»
З	Комплектация	«3ВБ» - в комплекте с трехвентильным блоком; «5ВБ» - в комплекте с пятивентильным блоком.

Пример для заказа:

Манометр показывающий дифференциальный ТМД-1-521Р(0-10кПа)100кПа.2хG1/4.1,5.3ВБ:

(Манометр показывающий дифференциальный ТМД модификации 1 с номинальным диаметром корпуса 100 мм из нержавеющей стали, с присоединительными штуцерами из нержавеющей стали радиального расположения, с диапазоном измерений разности давлений от 0 до 10 кПа с максимальным статическим давлением 100 кПа, на присоединительных штуцерах цилиндрическая дюймовая резьба G1/4, класса точности 1,5 в комплекте с трехвентильным блоком, без гидрозаполнения).

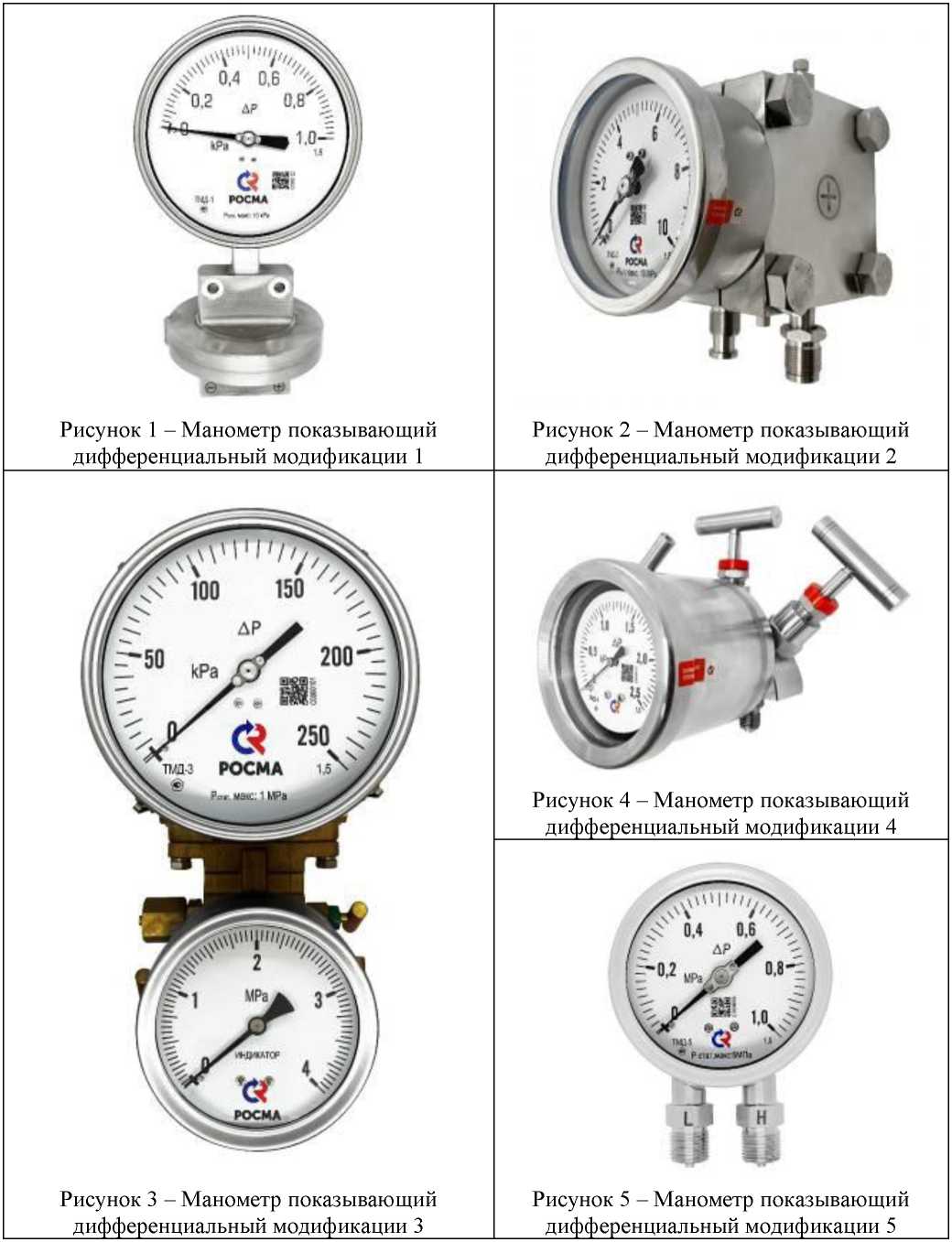

Общий вид манометров представлен на рисунках 1 - 5.

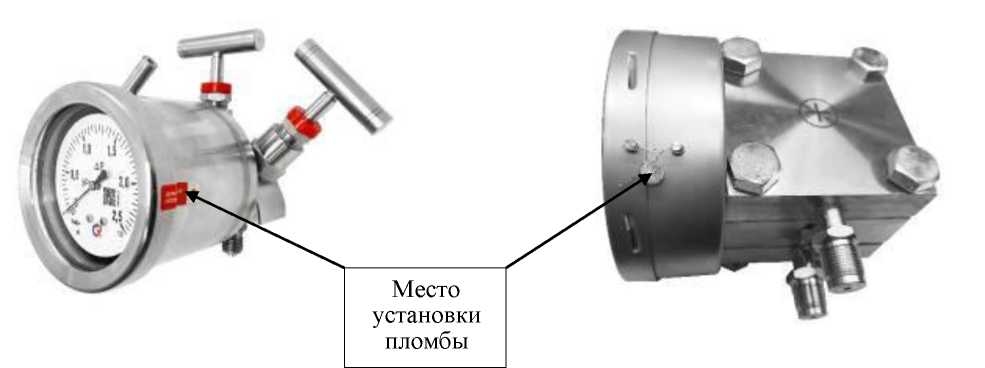

Защита от несанкционированного доступа осуществляется пломбированием путем нанесения на кольцо и боковую поверхность корпуса прибора специальной наклейки, которая разрушается при попытке ее удалить и вскрыть корпус. Также возможно пломбирование путем навешивания свинцовой или пластиковой пломбы. Пломбирование корпуса дифманометра ограничивает доступ к внутренним элементам конструкции. Схема пломбировки дифманометров предотвращающей доступ к элементам конструкции, представлены на рисунке 6.

Заводской номер в виде цифрового и (или) цифро-буквенного обозначения, состоящего из арабских цифр и (или) букв(ы) латинского алфавита и арабских цифр, а также QR-кода, наносится на циферблат дифманометра методом струйной печати или лазерной гравировки в соответствии с рисунком 3.

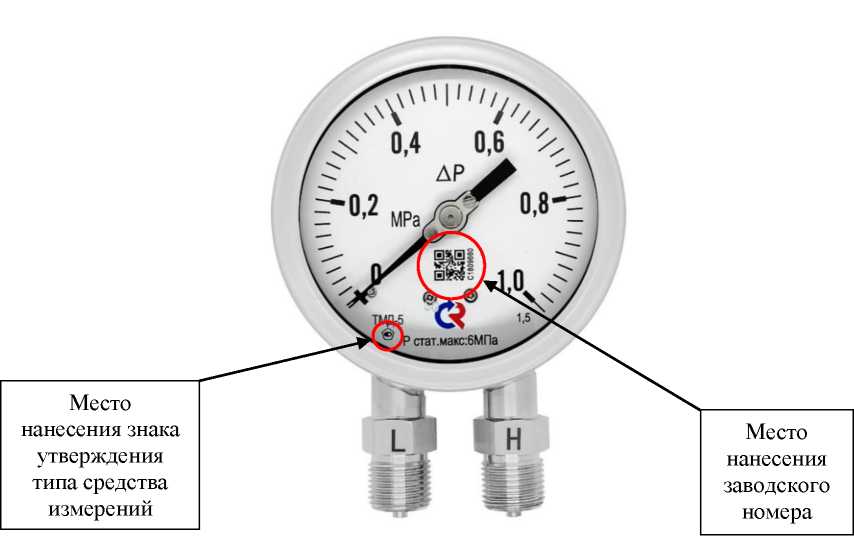

Рисунок 7 - Места нанесения знака утверждения типа

средства измерений и расположения заводского номера

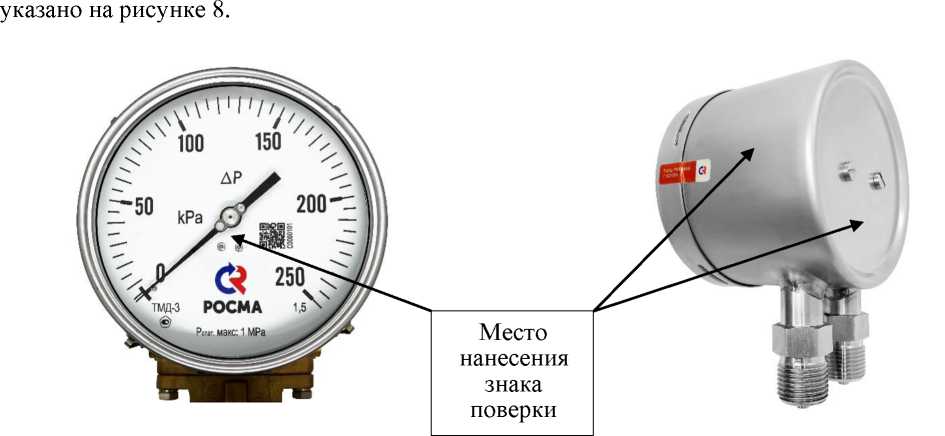

Знак поверки дифманометров в виде оттиска наносится на защитное стекло или на корпус манометра (краской, наклейкой). Место нанесения знака поверки на корпус манометра

Рисунок 8 - Схема обозначения возможных мест нанесения знака поверки

Метрологические и технические характеристики

приведены в таблицах 2 - 9

Таблица 2 - Диапазоны измерений и класс точности дифманометров в зависимости от модификации

Модификация	Условное обозначение номинального диаметра корпуса	Номинальный диаметр корпуса, мм	Диапазон измерений разности давлений1)	Максимальное статическое давление2)	Класс точности3) по НСРП.406123.006ТУ
1	5	100	от 0 до 1,0 кПа; от 0 до 1,6 кПа; от 0 до 2,5 кПа; от 0 до 4 кПа; от 0 до 6 кПа; от 0 до 10 кПа; от 0 до 16 кПа; от 0 до 25 кПа; от 0 до 40 кПа; от 0 до 60 кПа; от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 250 кПа; от 0 до 400 кПа	(10^Рп)4)	1,5 2,5
			от 0 до 600 кПа; от 0 до 1 МПа; от 0 до 1,6 МПа; от 0 до 2,5 МПа	4 МПа	1.5 2.5
	6	150 (160)	от 0 до 1,0 кПа; от 0 до 1,6 кПа; от 0 до 2,5 кПа; от 0 до 4 кПа; от 0 до 6 кПа; от 0 до 10 кПа; от 0 до 16 кПа; от 0 до 25 кПа; от 0 до 40 кПа; от 0 до 60 кПа; от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 250 кПа; от 0 до 400 кПа	(10^Рп)4)	1.5 2.5
			от 0 до 600 кПа; от 0 до 1 МПа; от 0 до 1,6 МПа; от 0 до 2,5 МПа	4 МПа	1.5 2.5
2	5	100	от 0 до 10 кПа	10 МПа	1,5
			от 0 до 16 кПа; от 0 до 25 кПа; от 0 до 40 кПа; от 0 до 60 кПа; от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 250 кПа.	10 МПа 25 МПа 40 МПа	1,5
			от 0 до 400 кПа; от 0 до 600 кПа; от 0 до 1 МПа; от 0 до 1,6 МПа	40 МПа	2,5

Продолжение таблицы 2

Модификация	Условное обозначение номинального диаметра корпуса	Номинальный диаметр корпуса, мм	Диапазон измерений разности давлений1)	Максимальное статическое давление2)	Класс точности3) по НСРП.406123.006ТУ
2	6	150 (160)	от 0 до 10 кПа	10 МПа	1,5
			от 0 до 16 кПа; от 0 до 25 кПа; от 0 до 40 кПа; от 0 до 60 кПа; от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 250 кПа.	10 МПа 25 МПа 40 МПа	1,5
			от 0 до 400 кПа; от 0 до 600 кПа; от 0 до 1 МПа; от 0 до 1,6 МПа	40 МПа	2,5
3	6	150 (160)	от 0 до 10 кПа; от 0 до 16 кПа; от 0 до 25 кПа; от 0 до 40 кПа; от 0 до 60 кПа; от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 250 кПа	1,0 МПа	1.5 2.5
4	4	90	от 0 до 1,6 кПа; от 0 до 2,5 кПа; от 0 до 4 кПа; от 0 до 6 кПа; от 0 до 10 кПа; от 0 до 16 кПа; от 0 до 25 кПа; от 0 до 40 кПа; от 0 до 60 кПа; от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 250 кПа; от 0 до 400 кПа; от 0 до 600 кПа; от 0 до 1 МПа; от 0 до 1,6 МПа	1,6 МПа	1,5

Продолжение таблицы 2

Модификация	Условное обозначение номинального диаметра корпуса	Номинальный диаметр корпуса, мм	Диапазон измерений разности давлений1)	Максимальное статическое давление2)	Класс точности3) по НСРП.406123.006ТУ
5	5	100	от 0 до 25кПа; от 0 до 40кПа; от 0 до 60 кПа; от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 250 кПа; от 0 до 400 кПа; от 0 до 600 кПа; от 0 до 1МПа; от 0 до 1,6МПа; от 0 до 2,5 МПа	(6^Рп)4) (10^Рп)4)	1.5 2.5
	6	150 (160)	от 0 до 25кПа; от 0 до 40кПа; от 0 до 60 кПа; от 0 до 100 кПа; от 0 до 160 кПа; от 0 до 250 кПа; от 0 до 400 кПа; от 0 до 600 кПа; от 0 до 1МПа; от 0 до 1,6МПа; от 0 до 2,5 МПа	(6^Рп)4) (10^Рп)4)	1.5 2.5

Примечания: 1 - При указании ряда значений характеристики конкретный диапазон измерений разности давлений из приведенных рядов указывается в паспорте дифманометра.

• 2 - При указании ряда значений характеристики конкретное максимальное статическое давление из приведенного ряда указывается в паспорте дифманометра.

• 3 - При указании ряда значений характеристики конкретный класс точности из приведенного ряда указываются в паспорте дифманометра и на циферблате манометра.

• 4 - Рп верхнее значение диапазона измерений разности давлений.

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение характеристики
Пределы допускаемой основной приведенной к диапазону измерений погрешности, %	±1,51) ±2,52)
Вариация показаний, %, не более	±1,53) ±2,54)
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности манометров, вызванной отклонением температуры окружающего воздуха от нормальных условий (+23 °С), в диапазоне рабочих температур на каждые 10 °С, %, не более	±0,5
Примечания: 1 - Соответствует классу точности дифманометра 1,5. 2 - Соответствует классу точности дифманометра 2,5. 3 - Для дифманометров с пределами допускаемой основной приведенной к диапазону измерений погрешности ±1,5 %. 4 - Для дифманометров с пределами допускаемой основной приведенной к диапазону измерений погрешности ±2,5 %.

Таблица 4 - Технические

Наименование характеристики	Значение характеристики
Температура измеряемой среды для дифманометров модификации, °С: - 1 без заполнения демпфирующей жидкостью - 1 с заполнением глицерином - 1 с заполнением силиконом - 2 без заполнения демпфирующей жидкостью - 2 с заполнением глицерином - 2 с заполнением силиконом - 3 без заполнения демпфирующей жидкостью - 4 без заполнения демпфирующей жидкостью - 5 без заполнения демпфирующей жидкостью	от -20 до +100 от -20 до +100 от -20 до +100 от -60 до +100 от -20 до +100 от -60 до +100 от -40 до +80 от -30 до +60 от -40 до +100
Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа	от +18 до +28 от 30 до 80 от 84,0 до 106,7
Диапазон рабочих температур окружающего воздуха для дифманометров модификации, °С: - 1 без заполнения демпфирующей жидкостью - 1 с заполнением глицерином - 1 с заполнением силиконом - 2 без заполнения демпфирующей жидкостью - 2 с заполнением глицерином - 2 с заполнением силиконом - 3 без заполнения демпфирующей жидкостью - 4 без заполнения демпфирующей жидкостью - 5 без заполнения демпфирующей жидкостью	от -20 до +65 от -20 до +65 от -20 до +65 от -60 до +65 от -20 до +65 от -60 до +65 от -40 до +80 от -40 до +70 от -20 до +60

Таблица 5- Габаритные размеры и масса дифманометров модификации 1
Дифманометр	ТМД-1-521Р*	ТМД-1-521Р**	ТМД-1-621Р*	ТМД-1-621Р**
Длина (Д), мм, не более	130	75	130	75
Ширина (Ш), мм, не более	135	105	160	160
Высота (В), мм, не более	257,5	257,5	306	306
Масса, кг, не более	3,6	2,0	3,9	2,4
** С верхним значением диапазона измерений разности давлений до 10 кПа включительно. ** С верхним значением диапазона измерений разности давлений свыше 10 кПа.

Таблица 6 - Габаритные размеры и масса дифманометров модификации 2

Дифманометр	ТМД-2-521Р	ТМД-2-621Р
Длина (Д), мм, не более	151	164
Ширина (Ш), мм, не более	111	160
Высота (В), мм, не более	154	180
Масса, кг, не более	9,2	9,4

Таблица 7 - Габаритные размеры и масса дифманометров модификации 3

Дифманометр	ТМД-3-621Р	ТМД-3-621Р*
Длина (Д), мм, не более	151	151
Ширина (Ш), мм, не более	149	160
Высота (В), мм, не более	173	307
Масса, кг, не более	3,5	6,2
* С вентильным блоком с индикацией рабочего давления

4

Таблица 9 - Габаритные размеры и масса дифманометров модификации 5

Дифманометр	ТМД-5-521Р	ТМД-5-621Р
Длина (Д), мм, не более	82	85
Ширина (Ш), мм, не более	101	160
Высота (В), мм, не более	143	192
Масса, кг, не более	1,0	1,5

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации, на паспорта и на циферблат манометра типографским способом. Обозначение места нанесения знака утверждения типа на манометр указаны на рисунке 7.

Комплектность средства измерений в соответствии с таблицей 10

Таблица 10 - Комплектность

Наименование	Обозначение	Количество
Манометр показывающий дифференциальный	в соответствии с заказом	1 шт.
Паспорт и инструкция по эксплуатации	НСРП.406123.007ПС; НСРП.406123.008ПС	1 экз.
Руководство по эксплуатации	НСРП.406123.006РЭ	по требованию
Принадлежности по заказу: клапанные блоки, кронштейны, отборные устройства, трехходовые краны, переходники (адаптеры) и др.	-	по требованию

Сведения о методиках (методах) измерений

изложены в разделе 2 «Описание» эксплуатационных документов НСРП.406123.007ПС и НСРП.406123.008ПС.

Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений разности давлений до 1^10⁵ Па, утвержденная приказом Росстандарта от 31 августа 2021 г. № 1904;

Государственная поверочная схема для средств измерений избыточного до 4000 МПа, утверждена приказом Росстандарта от 20 октября 2022 г. № 2653;

Манометры показывающие дифференциальные ТМД. Технические НСРП.406123.006ТУ.

Правообладатель

Закрытое акционерное общество «РОСМА» (ЗАО «РОСМА») ИНН 4719015564

Юридический адрес: 188382, Ленинградская обл., Гатчинский р-н, гп. Сиверское ш., д. 168

Телефон: +7 (812) 325-25-08

Е-mail: info@rosma.spb.ru

Web-сайт: https://www.rosma.spb.ru

Изготовитель

Закрытое акционерное общество «РОСМА» (ЗАО «РОСМА»)

ИНН 4719015564

Юридический адрес: 188382, Ленинградская обл., Гатчинский

Сиверское ш., д. 168

Адрес: 199155, г. Санкт-Петербург, пер. Каховского, д. 5, лит. В

Адреса мест осуществления деятельности:

199155, г. Санкт-Петербург, пер. Каховского, д. 5, лит. В;

197229, г. Санкт-Петербург, ул. 3-я Конная Лахта, д. 48, к. 4, лит. А

Телефон: +7 (812) 325-25-08

Е-mail: info@rosma.spb.ru

Web-сайт: https://www.rosma.spb.ru

Испытательный центр

Закрытое акционерное общество  Консалтинго-инжиниринговое  предприятие

«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8

Телефон (факс): +7 495-491-78-12

Е-mail: sittek@mail.ru; mce-info@mail.ru

Web-сайт: https://www.kip-mce.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «01» июля 2024 г. № 1577

Регистрационный № 92519-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерительная АСУТП установки гидроконверсии тит. 092/5 АО «ТАНЕКО»

Назначение средства измерений

Система измерительная АСУТП установки гидроконверсии тит. 092/5 АО «ТАНЕКО» (далее - ИС) предназначена для измерений параметров технологического процесса (температуры, давления, перепада давления, массового расхода, объемного расхода, уровня, виброскорости, концентрации, нижнего концентрационного предела распространения пламени (далее - НКПР), динамической вязкости, силы постоянного тока) и формирования сигналов управления и регулирования.

Описание средства измерений

Принцип действия ИС основан на непрерывном измерении, преобразовании и обработке при помощи комплекса измерительно-вычислительного CENTUM модели VP (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 21532-14) (далее - CENTUM), комплекса измерительно-вычислительного управляющего противоаварийной защиты и технологической безопасности ProSafe-RS (регистрационный номер 65275-16) (далее - ProSafe-RS) и контроллеров программируемых SIMATIC S7-300 (регистрационный номер 15772-11) входных сигналов, поступающих по измерительным каналам (далее - ИК) от первичных и промежуточных измерительных преобразователей (далее - ИП).

ИС осуществляет измерение параметров технологического процесса следующим образом:

• - первичные ИП преобразуют текущие значения параметров технологического процесса в аналоговые электрические сигналы силы постоянного тока от 4 до 20 мА;

• - аналоговые электрические сигналы силы постоянного тока от 4 до 20 мА от

первичных ИП поступают на входы преобразователей измерительных серии H модели HiC2025 (регистрационный номер 40667-15) (далее - HiC2025), на входы преобразователей сигналов измерительных          MACX          MCR(-EX)-SL          (регистрационный

номер 54711-13) (далее - MACX MCR), а также на входы преобразователей измерительных (барьеров искрозащиты) «ЭЛЕМЕР-БРИЗ 420-Ex» (регистрационный номер 65317-16) (далее -ЭЛЕМЕР-БРИЗ) и далее на измерительные модули аналогового ввода/вывода AAI143 CENTUM (регистрационный номер 21532-14) (далее - AAI143), SAI143 ProSafe-RS (регистрационный номер 65275-16) (далее - SAI143) и модули ввода аналоговых сигналов 6ES7 331-1KF02-0AB0 устройств распределенного ввода-вывода SIMATIC ET200 (регистрационный номер 66213-16) (далее - SM331) (часть сигналов поступает на модули ввода аналоговых сигналов без измерительных преобразователей (барьеров искрозащиты));

серии H модели HiC2031 сигналов генерируется без

ввода аналоговых сигналов в значения физических параметров технологического процесса, отображаются на мнемосхемах мониторов операторских станций управления в виде числовых значений, гистограмм, трендов, текстов, рисунков и цветовой окраски элементов мнемосхем, а также интегрируется в базу данных ИС.

По функциональным признакам ИС делится на две независимые подсистемы: распределенная система управления технологическим процессом и система противоаварийной защиты. ИС включает в себя также резервные ИК.

Состав средств измерений, применяемых в качестве первичных ИП ИК, указан в таблице 1.

Таблица 1 -

ИП ИК

й, входящие в состав

Наименование ИК	Наименование первичного ИП ИК	Регистрационный номер
ИК НКПР	Датчики газоаналитические Oldham модели OLCT 80 (далее - OLCT 80)	61404-15
	Датчики-газоанализаторы стационарные ДГС ЭРИС-210 исполнения ДГС ЭРИС-210 IR (далее - ДГС ЭРИС-2101И)	61055-15
	Датчики-газоанализаторы стационарные ДГС ЭРИС-210 исполнения ДГС ЭРИС-210 CT (далее - ДГС ЭРИС-210СТ)	61055-15
ИК концентрации	Газоанализаторы кислорода и оксида углерода COMTEC исполнения COMTEC 6000 (далее -COMTEC 6000)	49127-12
	Анализаторы газа модели 4080 (далее - АГ 4080)	46315-10
	Датчики-газоанализаторы ДГС ЭРИС-210 исполнения ДГС ЭРИС-210ЕС-1 (далее - ДГС ЭРИС-210ЕС-1)	61055-15
	Анализаторы настраиваемые диодные лазерные TDSL8000 (далее - TDSL8000)	67140-17
ИК температуры	Преобразователи термоэлектрические многозонные CatTracker модели CT221-A4 (далее - CT221-A4)	49550-12
	Преобразователи измерительные Rosemount 248 (далее - Rosemount 248)	53265-13
	Преобразователи термоэлектрические TC модели TC88 (далее - TC88)	68003-17
	Преобразователи измерительные iTEMP TMT модели TMT82 (далее - TMT82)	57947-14
	Термопреобразователи сопротивления платиновые TR модели TR88 (далее - TR88)	49519-12

Наименование ИК	Наименование первичного ИП ИК	Регистрационный номер
ИК температуры	Термопреобразователи сопротивления платиновые TR модели TR88 в комплекте с преобразователем измерительным iTEMP TMT модели TMT182 (далее - TR88/TMT182)	49519-12
	Термопреобразователи    сопротивления    ТС-Б модификации ТС-Б-У (далее - ТС-Б-У)	61801-15
	Преобразователи термоэлектрические TSC модели TSC310 (далее - TSC310)	68003-17
	Термопреобразователи сопротивления платиновые TST модели TST310 (далее - TST310)	68002-17
	Термопреобразователи    сопротивления    ДТС (далее - ДТС)	28354-10
	Преобразователи   измерительные   модульные ИПМ 0399 модификации ИПМ 0399/М0-Н (далее - ИПМ 0399/М0-Н)	22676-12
	Датчики температуры КТХА Ex (далее - КТХА Ex)	75207-19
	Термометры сопротивления платиновые ТСП 002 модификации ТСП 002-06 (далее - ТСП 002-06)	41891-09
	Датчики температуры ТСПТ Ex (далее - ТСПТ Ex)	57176-14
	Термопреобразователи сопротивления платиновые TR модели TR24 (далее - TR24)	68002-17
	Термопреобразователи сопротивления 90.2820 (далее - ТС 90.2820)	60922-15
	Преобразователи измерительные серии dTRANS модификации Т01 (далее - T01)	74775-19
	Преобразователи температуры Метран-280 модели Метран-286 (далее - Метран-286)	23410-13
	Преобразователи температуры Метран-280 модели Метран-281 (далее - Метран-281)	23410-13
	Преобразователи температуры программируемые ТСПУ 031 модели ТСПУ 031С (далее - ТСПУ 031С)	46611-16
	Датчики   температуры   ТМТ142С   (далее - TMT142C)	63821-16
	Термопреобразователи универсальные ТПУ 0304 (далее - ТПУ 0304)	50519-17
	Преобразователи измерительные серии TTR модели TTR200 (далее - TTR200)	69117-17
ИК давления	Датчики давления Метран-150 модели 150CG (далее - Метран-150CG)	32854-13
	Преобразователи    давления    измерительные Сапфир-22МП-ВН (далее - Сапфир-22МП-ВН)	33503-16
	Преобразователи давления измерительные EJ* модели EJX 510 (далее - EJX 510)	59868-15
	Преобразователи давления измерительные EJ* модели EJX 530 (далее - EJX 530)	59868-15

Наименование ИК	Наименование первичного ИП ИК	Регистрационный номер
ИК давления	Преобразователи давления измерительные HMP 331 (далее - HMP 331)	56795-14
	Датчики давления Метран-75 (далее - Метран-75)	48186-11
	Преобразователи    давления    измерительные АИР-20/М2 модификации АИР-20/М2-Н (далее -АИР-20/М2-Н)	63044-16
ИК перепада давления	Сапфир-22МП-ВН	33503-16
	Преобразователи    давления    измерительные «ЭЛЕМЕР-АИР-30» (далее - ЭЛЕМЕР-АИР-30)	37668-13
	Преобразователи давления измерительные 2051 модели 2051C (далее - 2051C)	56419-14
	Преобразователи давления измерительные EJ* модели EJX 110 (далее - EJX 110)	59868-15
	Преобразователи давления измерительные EJ* модели EJX 120 (далее - EJX 120)	59868-15
	Датчики давления Метран-150 модели 150CD (далее - Метран-150CD)	32854-13
ИК уровня	Уровнемеры микроимпульсные Levelflex FMP5* исполнения Levelflex FMP51             (далее - Levelflex FMP51)	47249-16
	Уровнемеры    микроволновые    контактные VEGAFLEX 8* модификации VEGAFLEX 86 (далее - VEGAFLEX 86)	53857-13
ИК объемного расхода	Расходомеры     электромагнитные     Promag исполнения Promag 50P (далее - Promag 50P)	14589-14
	Расходомеры-счетчики    вихревые    объемные YEWFLO DY (далее - YEWFLO DY)	17675-09
	Расходомеры   ультразвуковые   UFM    500 (далее - UFM 500)	48218-11
	Ротаметры RAMC (далее - RAMC)	50010-12
	Ротаметры RAKD (далее - RAKD)	50010-12
	Расходомеры-счетчики массовые OPTIMASS x400 исполнения 6400F (далее - OPTIMASS 6400F)	53804-13
	Расходомеры-счетчики массовые OPTIMASS x400 исполнения 3400С (далее - OPTIMASS 3400С)	53804-13
	Расходомеры ультразвуковые FLUXUS модели FLUXUS 8027 (далее - FLUXUS 8027)	56831-14
	Расходомеры-счетчики ультразвуковые OPTISONIC 3400 (далее - OPTISONIC 3400)	57762-14
	Расходомеры вихревые Prowirl 200 исполнения Prowirl O 200 (далее - Prowirl O 200)	58533-14
	Счетчики-расходомеры        электромагнитные ADMAG AXF (далее - ADMAG AXF)	59435-14
	Расходомеры-счетчики газа и пара модели XGF868i (далее - XGF868i)	59891-15

Наименование ИК	Наименование первичного ИП ИК	Регистрационный номер
ИК объемного расхода	Расходомеры-счетчики вихревые 8800 исполнения 8800DD (далее - 8800DD)	64613-16
	Счетчики-расходомеры жидкости ультразвуковые OPTISONIC 4400 (далее - OPTISONIC 4400)	67992-17
	Расходомеры массовые Promass модификации Promass F 500 (далее - Promass F 500)	68358-17
ИК массового расхода	YEWFLO DY	17675-09
	OPTIMASS 6400F	53804-13
	Prowirl O 200	58533-14
	ADMAG AXF	59435-14
ИК виброскорости	Вибропреобразователи DVA (далее - DVA)	69044-17
	Преобразователи виброскорости AV02    (далее - AV02)	59486-14
ИК динамической вязкости	Вискозиметры XL/7 модели 150-HT2 (далее -XL/7)	42580-09

ИС выполняет следующие функции:

• - автоматизированное измерение, регистрацию, обработку, контроль, хранение и индикацию параметров технологического процесса;

• - предупредительную и аварийную сигнализацию при выходе параметров технологического процесса за установленные границы и при обнаружении неисправности в работе оборудования;

• - управление технологическим процессом в реальном масштабе времени;

• - противоаварийную защиту оборудования установки;

• - отображение технологической и системной информации на операторской станции управления;

• - накопление, регистрацию и хранение поступающей информации;

• - самодиагностику;

• - автоматическое составление отчетов и рабочих (режимных) листов;

• - защиту системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.

Заводской номер ИС (№ 092/5) в виде цифрового обозначения наносится на титульный лист паспорта и маркировочные таблички на дверях шкафов вторичной части типографским способом.

Конструкция ИС и условия эксплуатации ИС не предусматривают нанесение знака поверки непосредственно на ИС.

Пломбирование ИС не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) ИС обеспечивает реализацию функций ИС.

Защита ПО ИС от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.

Идентификационные данные ПО ИС приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО ИС

Идентификационные данные (признаки)	Значение
	CENTUM	Pro-Safe RS
Идентификационное наименование ПО	CENTUM VP	Pro-Safe RS
Номер версии (идентификационный номер) ПО	не ниже R6.07.00	не ниже R4.05.08
Цифровой идентификатор ПО	-	-

ПО ИС защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем введения логина и пароля, ведения доступного только для чтения журнала событий.

Уровень защиты ПО ИС «средний» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Основные технические характеристики ИС представлены в таблице 3.

Таблица 3 - Основные технические характеристики ИС

Наименование характеристики	Значение
Количество входных ИК, не более	1843
Количество выходных ИК, не более	253
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	220-32; 380^77 50±1
Условия эксплуатации: а) температура окружающей среды, °С: - в месте установки вторичной части ИК - в местах установки первичных ИП ИК б) относительная влажность, %, не более: - в месте установки вторичной части ИК - в местах установки первичных ИП ИК в) атмосферное давление, кПа	от +15 до +25 от -40 до +50 от 20 до 80, без конденсации влаги не более 95, без конденсации влаги от 84,0 до 106,7
Примечание - ИП, эксплуатация которых в указанных диапазонах температуры окружающей среды и относительной влажности не допускается, эксплуатируются при температуре окружающей среды и относительной влажности, указанных в технической документации на данные ИП.

Метрологические характеристики ИК ИС приведены в таблице 4.

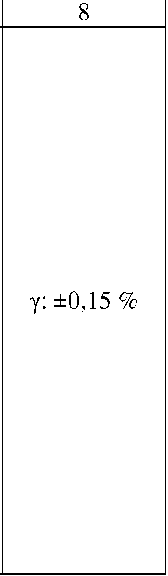

Таблица 4 - Метрологические характеристики измерительных каналов ИС

Метрологические характеристики ИК			Метрологические характеристики измерительных компонентов ИК
			Первичный ИП		Промежуточный ИП, модули ввода/вывода сигналов и обработки данных
Наименование ИК	Диапазоны измерений	Пределы допускаемой основной погрешности	Тип (выходной сигнал)	Пределы допускаемой основной погрешности	Тип барьера искро-защиты	Тип модуля ввода/вывода	Пределы допускаемой основной погрешности
1	2	3	4	5	6	7	8
ИК НКПР	от 0 до 100 % НКПР (CH4)	Л: ±5,51 % НКПР (в диапазоне от 0 до 50 % НКПР включ.); 5: ±11,01 % НКПР (в диапазоне свыше 50 до 100 % НКПР)	OLCT 80 (от 4 до 20 мА)	Л: ±5 % НКПР (в диапазоне от 0 до 50 % НКПР включ.); 5: ±10 % НКПР (в диапазоне свыше 50 до 100 % НКПР)	-	SAI143	y: ±0,10 %
	от 0 до 100 % НКПР (H2)
	от 0 до 50 % НКПР (диапазон показаний от 0 до 100 % НКПР) (C5H12)	Л: ±5,51 % НКПР	ДГС ЭРИС-210IR (от 4 до 20 мА)	Л: ±5 % НКПР	-	SAI143	y: ±0,10 %
	от 0 до 50 % НКПР (диапазон показаний от 0 до 100 % НКПР) (H2)	Л: ±5,51 % НКПР	ДГС ЭРИС-210CT (от 4 до 20 мА)	Л: ±5 % НКПР	-	SAI143	y: ±0,10 %
ИК концентрации	от 0 до 25 % (объемная доля О2)	Л: ±0,35 % (в диапазоне от 0 до 25 %)	COMTEC 6000 (от 4 до 20 мА)	Л: ±0,3 % (в диапазоне от 0 до 25 %)	-	AAI143	y: ±0,10 %

1	2	3	4	5	6	7	8
ИК концентрации	от 0 до 1000 млн-1 (объемная доля СО)	Y: ±27,51 % (в диапазоне от 0 до 1000 млн-1)	COMTEC 6000 (от 4 до 20 мА)	Y: ±25 % (в диапазоне от 0 до 1000 млн-1)		AAI143	Y: ±0,10 %
	от 0 до 10 млн-1 (объемная доля горючих газов)	Y: ±16,51 % (в диапазоне от 0 до 10 млн-1)	АГ 4080 (от 4 до 20 мА)	Y': ±15 % (в диапазоне от 0 до 10 млн-1); Y': ±12 % (в диапазоне от 0 до 50 млн-1)	-	AAI143	y: ±0,10 %
	от 0 до 50 млн-1 (объемная доля горючих газов)	Y: ±13,21 % (в диапазоне от 0 до 50 млн-1)
	от 0 до 50 млн-1 (H2S)	Y: ±16,51 % (в диапазоне от 0 до 5 млн-1 включ.) и 5: ±16,51 % (в диапазоне св. 5 до 50 млн-1)	ДГС ЭРИС- 210EC-1 (от 4 до 20 мА)	Y: ±15 % (в диапазоне от 0 до 5 млн-1 включ.); 5: ±15 % (в диапазоне св. 5 до 50 млн-1)	-	SAI143	y: ±0,10 %
	от 0 до 100 млн-1 (NH3)	Y: ±22,01 % (в диапазоне от 0 до 10 млн-1 включ.) и 5: ±22,01 % (в диапазоне св. 10 до 100 млн-1)		Y: ±20 % (в диапазоне от 0 до 10 млн-1 включ.); 5: ±20 % (в диапазоне св. 10 до 100 млн-1)
	от 0 до 25 % (объемная доля О2)	y: ±2,21 %	TDSL8000 (от 4 до 20 мА)	Y': ±2 %	-	AAI143 или SAI143	y: ±0,10 %

ИК температуры

2	3	4	5	6	7	8
от 0 до +100 °С	Л: ±0,46 °С	TR24 (НСХ Pt100); TMT82 (от 4 до 20 мА)	TR24: Л: ±(0,15+0,002-|t|) °С; TMT82: Л: ±0,14 °С (цифровой сигнал) и y: ±0,03 % (ЦАП)	HIC2025	AAI143	y: ±0,15 %
от 0 до +120 °С	Л: ±0,52 °С
от 0 до +150 °С	Л: ±0,60 °С
от -50 до +150 °С	Л: ±1,23 °С	ТС 90.2820 (НСХ Pt100); T01 (от 4 до 20 мА)	ТС 90.2820: Л: ±(0,3+0,005-|t|) °С T01: Л: ±0,2 °С	HIC2025	SAI143	y: ±0,15 %
от -50 до +120 °С	Л: ±0,53 °С	Метран-286 (от 4 до 20 мА)	Л: ±0,4 °С или y: ±0,15 % (берут большее значение)	HIC2025	AAI143 или SAI143	y: ±0,15 %
от -50 до +200 °С	Л: ±0,61 °С
от +5 до +100 °С	Л: ±0,47 °С
от +100 до +400 °С	y: ±0,24 %
от -50 до +120 °С	Л: ±1,14 °С	Метран-281 (от 4 до 20 мА)	y: ±0,4 % (от -50 до +500 °С) или Л: ±1 °С (берут большее значение)	HIC2025	AAI143 или SAI143	y: ±0,15 %
от -50 до +200 °С	Л: ±1,18 °С
от -50 до +180 °С	y: ±0,33 %	ТСПУ 031С (от 4 до 20 мА)	y: ±0,25 %	HIC2025	SAI143	y: ±0,15
от -40 до +200 °С	Л: ±3,09 °С	TMT142C (от 4 до 20 мА)	Л: ±2,5 °С; Л: ±0,25 °С (цифровой сигнал) и y: ±0,02 % (ЦАП); Л: ±1 °С (компенсация температуры холодных концов)	HIC2025	AAI143	y: ±0,15 %
от -50 до +200 °С	y: ±0,55 %	ТПУ 0304 (от 4 до 20 мА)	y: ±0,25 %	ЭЛЕМЕР- БРИЗ	SM331	y:. ±0,43

1	2	3	4	5	6	7	8
ИК давления	от 0 до 0,16 МПа; от 0 до 0,20 МПа; от 0 до 0,25 МПа; от 0 до 0,60 МПа; от 0 до 1,00 МПа	y: ±0,33 %	EJX 530 (от 4 до 20 мА)	y: ±0,25 %	HIC2025	AAI143 или SAI143	y: ±0,15 %
	от 0 до 1,6 МПа; от 0 до 2,0 МПа	y: ±0,20 %	HMP 331 (от 4 до 20 мА)	y: ±0,10 %	HIC2025	AAI143	y: ±0,15 %
	от 0 до 250,00 кПа; от 0 до 600,00 кПа; от 0 до 1600,00 кПа; от 0 до 4000,00 кПа; от 0 до 0,10 МПа; от 0 до 0,16 МПа; от 0 до 0,25 МПа; от 0 до 0,60 МПа; от 0 до 1,00 МПа; от 0 до 1,60 МПа; от 0 до 2,50 МПа	y: от ±0,28 до ±0,58 %	Метран-75 (от 4 до 20 мА)	y: от ±0,20 до ±0,50 %	HIC2025	AAI143 или SAI143	y: ±0,15 %
	от 0 до 1,6 МПа; от 0 до 25,0 МПа	y: ±0,5 %	АИР-20М2-Н (от 4 до 20 мА)	y': ±0,2 %	MACX MCR	SM331	y: ±0,40 %
		y: ±0,53 %			ЭЛЕМЕР- БРИЗ		y: ±0,43 %
ИК перепада давления	от 0 до 0,25 кПа; от 0 до 0,40 кПа; от 0 до 0,60 кПа; от 0 до 1,00 кПа; от 0 до 1,60 кПа; от 0 до 4,00 кПа; от 0 до 7,85 кПа; от 0 до 7,94 кПа;	y: ±0,2 %	Сапфир-22МП- ВН (от 4 до 20 мА)	y': ±0,1 %	HIC2025	AAI143	y: ±0,15 %

ик объемного расхода

2	3	4
от 0 до 16 м^/ч от 0 до 25 м^/ч	см. примечание 3	UFM 500 (от 4 до 20 мА)
от 1,5 до 15,0 м’/ч	у: ±1,77 % (в диапазоне от 0,5 Gjpgy до ^тах)’ у: ОТ ±1,77 до ±8,81 % (в диапазоне от Gj^in до 0’5 ^тах)	RAMC (от 4 до 20 мА)
от 0,004 до 0,040 м’/ч	у: ±4,41 % (в диапазоне от 0,5 Сщдх до ^тах)’ у: ОТ ±4,41 до ±22,01 % (в диапазоне от Gmin ДО 0’5 Сщдх)	RAKD (от 4 до 20 мА)

5	6	7	8
5: ±2 %	HIC2025	AAI143 или SAI143	у: ±0,15 %
в зависимости от расхода: - в диапазоне от 0,5 G|-,-|gy до G|-,-|gy у: ±1,6 %; - в диапазоне от G,„,,, до 0,5 G|-,-|gy у: ±(1,6-0,5-Стах/Сизм)	HIC2025	AAI143	у: ±0,15 %
в зависимости от расхода: - в диапазоне от 0,5 G|-,-|gy до G|-,-|gy. у: ±4,0 %; - в диапазоне от ^min ДО 0,5 Сщдх- у: ±(4,0-0,5-Сп,ах/Сизм)	HIC2025	AAI143	у: ±0,15 %

ИК объемного расхода

2	3	4	5	6	7	8
от 0 до 1,00 м3/ч от 0 до 1,25 м3/ч от 0 до 2,50 м3/ч от 0 до 3,60 м3/ч от 0 до 6,30 м3/ч от 0 до 10,00 м3/ч от 0 до 250,00 м3/ч от 0 до 3500,00 м3/ч от 0 до 4000,00 м3/ч от 0 до 12500,00 м3/ч от 0 до 14000,00 м3/ч от 0 до 20000,00 м3/ч	см. примечание 3	FLUXUS 8027 (от 4 до 20 мА)	- жидкость: 5: ±(2,0+1/v) %, при v<0,5 м/с; 5: ±(1,0+1/v, %) при v>0,5 м/с; - газ: 5: ±2,0 %	-	AAI143 или SAI143	y: ±0,10 %
от 0 до 5 м3/ч от 0 до 63 м3/ч	см. примечание 3	OPTISONIC 3400 (от 4 до 20 мА)	5: ±0,5 %	HIC2025	AAI143	y: ±0,15 %с
от 0 до 4 м3/ч	см. примечание 3	Prowirl O 200 (от 4 до 20 мА)	жидкость: - при Re>10000 5: ±0,65/0,75 %; газ и пар: - при Re>10000 5: ±0,9/1,0 %	HIC2025	AAI143	y: ±0,15 %
от 0 до 0,5 м3/ч от 0 до 2,5 м3/ч от 0 до 4,0 м3/ч от 0 до 50,0 м3/ч от 0 до 80,0 м3/ч от 0 до 250,0 м3/ч от 0 до 400,0 м3/ч	см. примечание 3	ADMAG AXF (от 4 до 20 мА)	- при 0,15<v<0,30 5: от ±0,18 до ±0,35 %; - при 0,3<v<1,0 5: от ±0,18 до ±6,00 %; - при 1<v<10 5: от ±0,16 до ±6,00 %	-	AAI143	y: ±0,10 %
от 0 до 2500,0 м3/ч от 0 до 14000,0 м3/ч от 0 до 25000,0 м3/ч	см. примечание 3	XGF868i (от 4 до 20 мА)	5: ±2 %	-	AAI143	y: ±0,10 %с

1	2	3	4	5	6	7	8
ИК объемного расхода	от 0 до 2200 м3/ч от 0 до 3200 м3/ч от 0 до 5000 м3/ч от 0 до 12500 м3/ч от 0 до 16000 м3/ч	см. примечание 3	8800DD (от 4 до 20 мА)	- жидкость: при Re>20000 5: ±0,65 %; - газ и пар: при Re>15000 5: ±1,0 %	HIC2025	AAI143 или SAI143	y: ±0,15 %
	от 0 до 2,0 м3/ч от 0 до 2,5 м3/ч от 0 до 3,2 м3/ч от 0 до 4,0 м3/ч от 0 до 5,0 м3/ч от 0 до 8,0 м3/ч от 0 до 10,0 м3/ч от 0 до 12,5 м3/ч	см. примечание 3	OPTISONIC 4400 (от 4 до 20 мА)	5: ±(1+1/v) %	HIC2025	AAI143 или SAI143	y: ±0,15 %
	от 0 до 0,05 м3/ч от 0 до 0,32 м3/ч от 0 до 1,25 м3/ч от 0 до 1,60 м3/ч от 0 до 5,00 м3/ч	см. примечание 3	Promass F 500 (от 4 до 20 мА)	5: ±0,1 %	HIC2025	AAI143	y: ±0,15 %

в зависимости от Ду 5:

- жидкость:

а) 25 мм: ±2,0 % при

20000<Re<1500D и ±1,5 % при 1500D<Re;

б) от 40 до 100 мм:

±2,0 % при 20000<Re<1000D и ±1,5 % при 1000D<Re;

в) от 150 до 400 мм:

±2,0 % при 40000<Re<1000D и ±1,5 % при 1000D<Re;

- насыщенный пар: а) от 25 до 400 мм: ±2,0 % для v<35 м/с и ±2,5 % для 35<v<80

1	2	3	4	5	6	7	8
ИК виброскорости	от 0 до 20 мм/с	см. примечание 3	DVA (от 4 до 20 мА)	см. примечание 5	HIC2025	AAI143	y: ±0,15 %
	от 0,2 до 20 мм/с от 0 до 50 мм/с	см. примечание 3	AV02 (от 4 до 20 мА)	5: ±15 %	MACX MCR	SM331	y: ±0,40 %
ИК динамической вязкости	от 0 до 50 мПа^с от 0 до 3500 мПа^с	Y: ±1,11 %	XL/7 (от 4 до 20 мА)	Y: ±1 %	-	AAI143	Y: ±0,10 %
ИК силы тока	от 4 до 20 мА	y: ±0,15 %	-	-	HIC2025	AAI143 или SAI143	y: ±0,15 %
		y: ±0,10 %	-	-	-		y: ±0,10 %
		y: ±0,38 %	-	-	-	SM331	y: ±0,38
		y: ±0,40 %	-	-	MACX MCR		y:. ±0,40 %
		y: ±0,43 %	-	-	ЭЛЕМЕР- БРИЗ		y: ±0,43
ИК воспроизведения силы тока	от 4 до 20 мА	y: ±0,32 %	-	-	HIC2031	AAI543-H или SAI533-H	y:. ±0,32 %
		y: ±0,30 %	-	-	-		y: ±0,30

¹⁾ Шкала ИК установлена в ИС в процентах (от 0 до 100 %).

Примечания

• 1 ИК - измерительный канал, НКПР - нижний концентрационный предел распространения пламени, ИП - измерительный преобразователь, НСХ -номинальная статическая характеристика, ЦАП - цифро-аналоговое преобразование.

• 2 Приняты следующие обозначения:

Л - абсолютная погрешность, в единицах измеряемой величины;

5 - относительная погрешность, %;

Y - приведенная погрешность, % (нормирующим значением принята разность между максимальным и минимальным значениями диапазона измерений);

Y' - приведенная погрешность, % (нормирующим значением принят верхний предел диапазона измерений);

CH4 - химическая формула метана;

C5H12 - химическая формула пентана;

H2 - химическая формула водорода;

О₂ - химическая формула кислорода;

2

3

4

5

6

7

СО - химическая формула оксида углерода;

H2S - химическая формула сероводорода;

NH3 - химическая формула аммиака;

As - стабильность нуля, кг/ч; t - измеренная температура, °С;

t' - температура в месте установки первичных ИП ИК, °С;

At - настроенный диапазон температур, °С;

Ду - диаметр условного прохода, мм;

Re - число Рейнольдса;

v - скорость рабочей среды, м/с;

D - внутренний диаметр детектора, мм;

G_U3M - измеренное значение расхода жидкости или газа, в единицах измеряемой величины; G_min - минимальный расход жидкости или газа, в единицах измеряемой величины G_max - максимальный расход жидкости или газа, в единицах измеряемой величины;

Gj - номинальный расход жидкости или газа, в единицах измеряемой величины.

• 3 Пределы допускаемой основной погрешности ИК рассчитывают по формулам:

- абсолютная Д_ИК , в единицах измеряемой величины

^YИК = +1,1 • ^^Ynn + ^YBn, пределы допускаемой основной приведенной погрешности первичного ИП ИК, %;

где  Yn_n    - пределы допускаемой основной приведенной к верхнему пределу диапазона измерений погрешности первичного ИП ИК, %.

• 4 Для расчета погрешности ИК в условиях эксплуатации:

• - приводят форму представления основных и дополнительных погрешностей измерительных компонентов ИК к единому виду (приведенная, относительная, абсолютная);

• - для каждого измерительного компонента ИК рассчитывают пределы допускаемых значений погрешности в условиях эксплуатации путем учета основной и дополнительных погрешностей от влияющих факторов.

Пределы допускаемой погрешности измерительного компонента ИК в условиях эксплуатации рассчитывают по формуле

пределы допускаемой основной погрешности измерительного компонента;

погрешности измерительного компонента от i-го влияющего фактора в условиях эксплуатации при общем числе n учитываемых влияющих факторов.

Для каждого ИК рассчитывают границы, в которых с вероятностью равной 0,95 должна находиться его погрешность в условиях эксплу атации, по формуле

где   Д_СИу   - пределы допускаемых значений погрешности Д_СИ j-го измерительного компонента ИК в условиях эксплуатации.

• 5 Границы основной относительной погрешности вибропреобразователя ^ВП^, %, при доверительной вероятности 0,95 рассчитывают по формуле

  ^где     ^0

  5Кд

  ^П 5а^ВП

  У1

  ^КГ

  ^ДВ

^ВП = ±1.1 • ^50 ⁺ 5^КД ^{+ Д}П ^{+ (}5а^{ВП)2 +} Y1 ^{+ Д}Кг ^{+ д}в^,

относительная погрешность эталонного средства измерений параметров вибрации, входящего в состав поверочной виброустановки, %;

относительная разность между действительным значением коэффициента преобразования и номинальным значением, указанным в паспорте вибропреобразователя, %;

погрешность, вызванная наличием поперечного движения вибростола поверочной виброустановки, %;

нелинейность амплитудной характеристики вибропреобразователя, %; неравномерность амплитудно-частотной характеристики вибропреобразователя, %;

погрешность, вызванная наличием высших гармонических составляющих в законе движения вибростола поверочной виброустановки, %;

погрешность средства измерений электрического сигнала с выхода поверяемого вибропреобразователя (или согласующего усилителя), %.

________1

Относительную разность между действительным значением вибропреобразователя, 5Кд , %, рассчитывают по формуле

кД - кН |

• 100,

^кН

действительное значение коэффициента преобразования вибропреобразователя, мА^с/мм;

номинальное значение коэффициента преобразования вибропреобразователя, мА^с/мм.

Погрешность, вызванную наличием поперечного движения вибростола поверочной виброустановки, Д_п, %, рассчитывают по формуле

. = ^кпвс • ^КОП

^п=   100 ’

• - коэффициент, характеризующий поперечное движение вибростола поверочной виброустановки, %;

  ^где КПВС

  ^КОП

  Погрешность, рассчитывают по формуле

• - относительный коэффициент поперечного преобразования вибропреобразователя, %.

вызванную наличием высших гармонических составляющих в законе движения вибростола поверочной виброустановки, Д_кг, %,

• 100,

где    К_Г   - коэффициент гармоник в задаваемом режиме движения вибростола поверочной виброустановки, %.

При условии записи в свидетельство о поверке действительного значения коэффициента преобразования К_Д, определенного при поверке, границы основной относительной погрешности вибропреобразователя 5_ВП, %, определяют по формуле

^вп = ±1,1 •. ^0 ⁺ ^П ^{+ (}^а^{вП)2 +} У1 ⁺ ^кг ⁺

-

Знак утверждения типа наносится

на титульный лист паспорта типографским способом

Комплектность средства измерений

Комплектность ИС представлена в таблице 5.

Таблица 5 - Комплектность ИС

Наименование	Обозначение	Количество
Система измерительная АСУТП установки гидроконверсии   тит. 092/5   АО «ТАНЕКО», заводской № 092/5	-	1 шт.
Система измерительная АСУТП установки гидроконверсии   тит. 092/5   АО «ТАНЕКО». Руководство по эксплуатации	-	1 экз.
Система измерительная АСУТП установки гидроконверсии   тит. 092/5   АО «ТАНЕКО». Паспорт	-	1 экз.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к средству измерений

Приказ	Росстандарта	от	1	октября 2018	г. № 2091	«Об	утверждении
государственной	первичной	схемы		для средств	измерений	силы	постоянного
электрического тока в диапазоне от 1			•10	16 до 100 А»;
Приказ	Росстандарта	от	30	декабря 2019	г. № 3456	«Об	утверждении

государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы».

Правообладатель

Акционерное общество «ТАНЕКО» (АО «ТАНЕКО») ИНН 1651044095

Юридический адрес: 423570, Республика Татарстан, Нижнекамский р-н, г. Нижнекамск, тер. Промзона

Изготовитель

Акционерное общество «ТАНЕКО» (АО «ТАНЕКО») ИНН 1651044095

Адрес: 423570, Республика Татарстан, Нижнекамский р-н, г. Нижнекамск, тер. Промзона

Испытательный центр

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, оф. 7

Телефон: (843) 214-20-98

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «01» июля 2024 г. № 1577

Регистрационный № 92520-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Полуприцепы-цистерны

Назначение средства измерений

Полуприцепы-цистерны (далее - ИИЦ) предназначены для измерений объема светлых и темных нефтепродуктов, нефти и других жидкостей за исключением пищевых.

Описание средства измерений

Принцип действия ППЦ основан на заполнении их жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.

ППЦ состоят из стальной сварной цистерны с постоянным или переменным сечением круглой формы, установленной и закрепленной на шасси при помощи сварных и болтовых соединений. Цистерна может иметь теплоизоляцию. Ходовая часть ППЦ состоит из тележки с пневматической подвеской осей, тормозной системы с антиблокировочным устройством (АБС), тормоза стояночного, опор стояночных и электрооборудования. ППЦ является транспортной мерой полной вместимости (далее - ТМ) и может состоять из нескольких герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция ППЦ оборудована заливной горловиной. Указатель уровня налива из металлического уголка установлен в заливной горловине или полости цистерны.

ППЦ изготавливаются по заказу в любой цветовой гамме.

На корпусе ППЦ размещены надписи «ОГНЕОПАСНО», знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

Технологическое оборудование предназначено для операций  налива-слива

нефтепродуктов и включает в себя:

• - горловину с указателем уровня;

• - съемную крышку горловины с заливным люком и дыхательным клапаном;

• - клапан донный;

• - кран шаровой;

• - рукава напорно-всасывающие;

• - насос, датчик уровня, оборудование для нижнего налива (по дополнительному заказу).

ППЦ имеют модификации: 928010-01/27; 928010-01/28; 928010-01/29; 928010-01/30; 928010-01/31; 928010-01/32; 928010-01/33; 928010-01/34; 928010-01/35; 928010-01/36; 92801001/38; 928010-01/40; 928010-01/42; 928010-01/45; 928010-02/27; 928010-02/28; 928010-02/29; 928010-01/30; 928010-02/31; 928010-02/32; 928010-02/33; 928010-02/34; 928010-02/35; 92801002/36; 928010-02/38; 928010-02/40; 928010-02/42; 928010-02/45; 928010-03/27; 928010-03/28; 928010-03/29; 928010-03/30; 928010-03/31; 928010-03/32; 928010-03/33; 928010-03/34; 92801003/35; 928010-03/36; 928010-03/38; 928010-03/40; 928010-03/42; 928010-03/45; 928111-01/27; 928111-01/28; 928111-01/29; 928111-01/30; 928111-01/31; 928111-01/32; 928111-01/33; 92811101/34; 928111-01/35; 928111-01/36; 928111-01/38; 928111-01/40; 928111-01/42; 928111-01/45; 928111-02/27; 928111-02/28; 928111-02/29; 928111-02/30; 928111-02/31; 928111-02/32; 92811102/33; 928111-02/34; 928111-02/35; 928111-02/36; 928111-02/38; 928111-02/40; 928111-02/42; 928111-02/45; 928111-03/27; 928111-03/28; 928111-03/29; 928111-03/30; 928111-03/31; 92811103/32; 928111-03/33; 928111-03/34; 928111-03/35; 928111-03/36; 928111-03/38; 928111-03/40; 928111-03/42; 928111-03/45, которые отличаются количеством осей шасси, видом транспортируемых жидкостей и номинальной вместимостью ППЦ.

Структура условного обозначения модификации ППЦ:

• [1]-[2]/[3], где:

• [1] - шасси: 928010 (трехосное шасси), 928111 (четырехосное шасси);

• [2] - вид транспортируемой жидкости: 01, 02, 03;

• [3] - номинальная вместимость ППЦ: 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 38, 40, 42, 45.

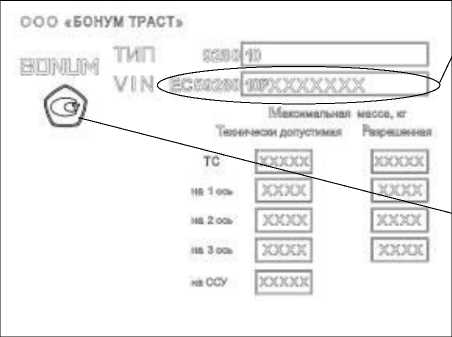

Знак утверждения типа и заводской номер ППЦ в виде цифро-буквенного обозначения в количестве семнадцати символов, состоящего из комбинации букв латинского алфавита и арабских цифр, нанесены методом фотопечати на информационную табличку, общий вид которой представлен на рисунке 5, расположенную с правой стороны по ходу движения в передней части ППЦ, в месте, указанном на рисунке 4.

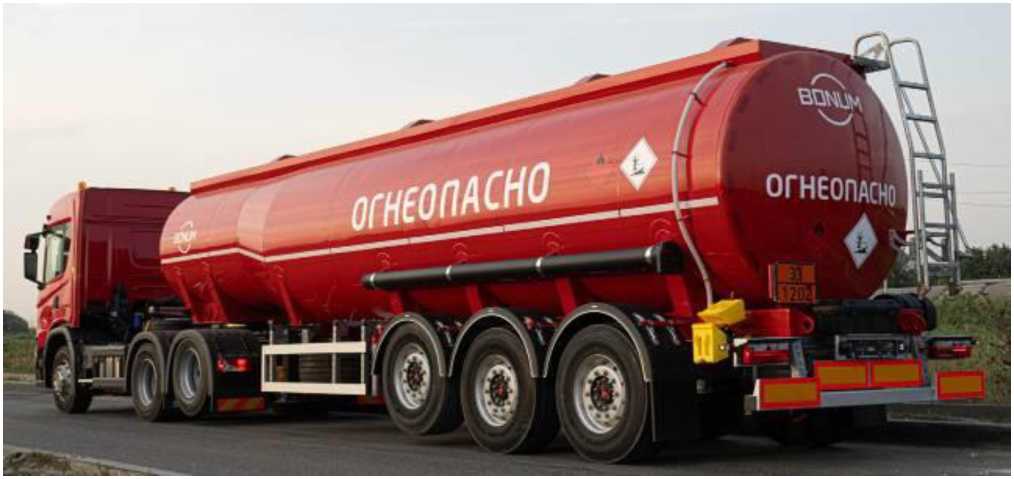

Общий вид ППЦ представлен на рисунках 1, 2, 3.

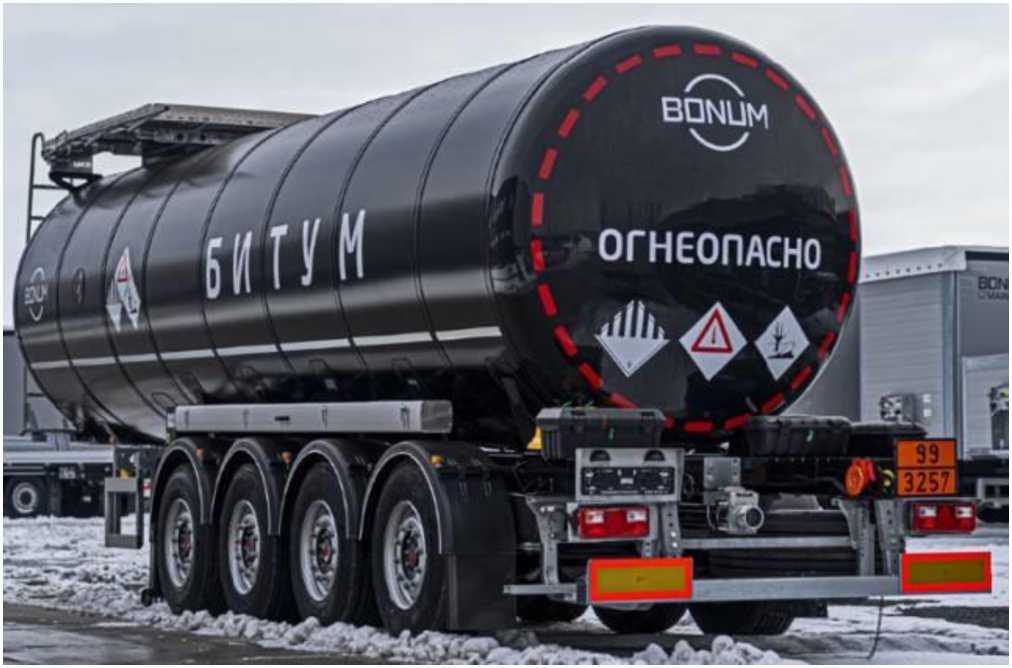

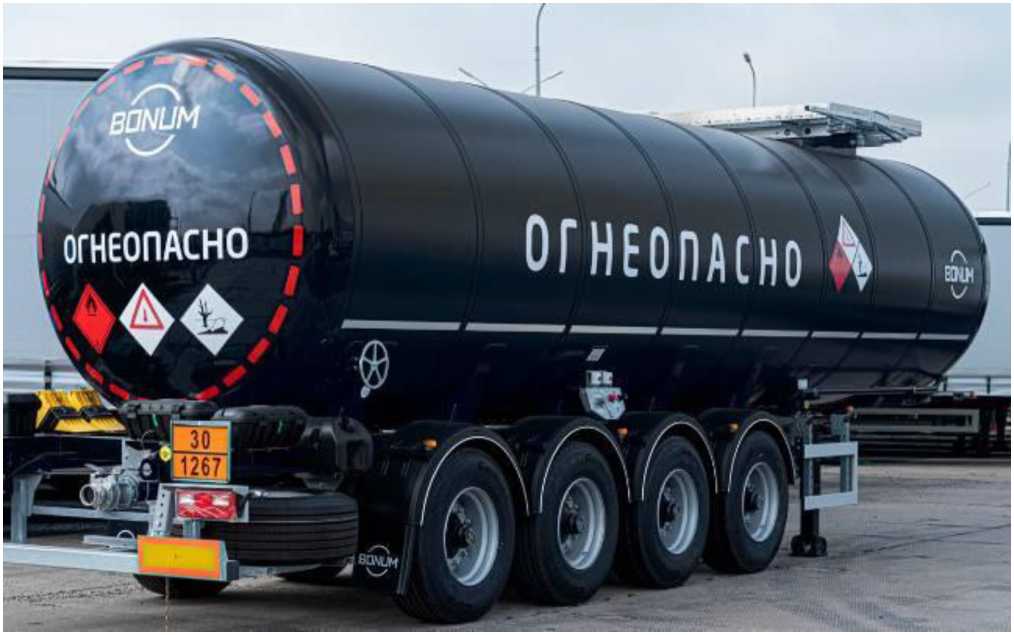

Рисунок 1 - Общий вид полуприцепа-цистерны 928010-01/35

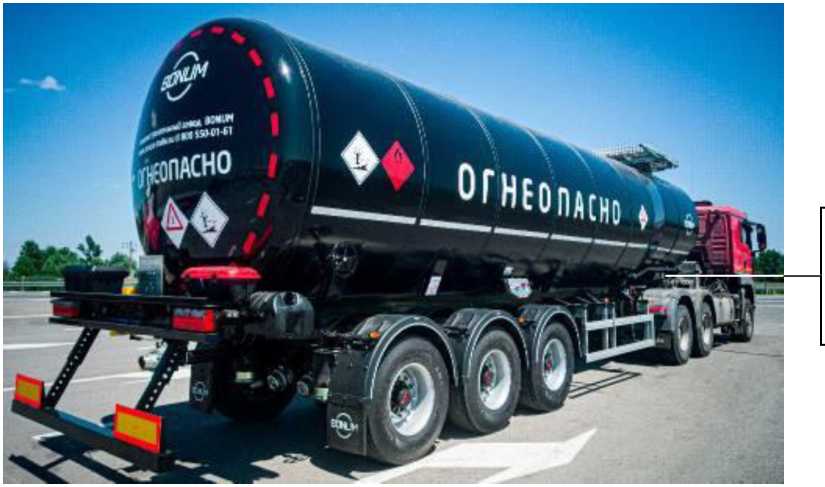

Рисунок 2 - Общий вид полуприцепа-цистерны 928111-02/31

Рисунок 3 - Общий вид полуприцепа-цистерны 928111-03/31

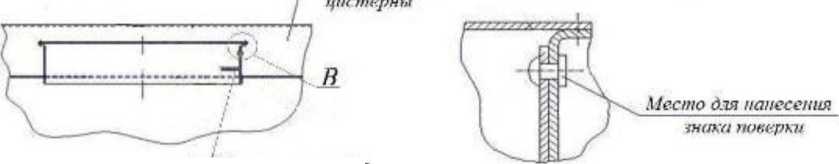

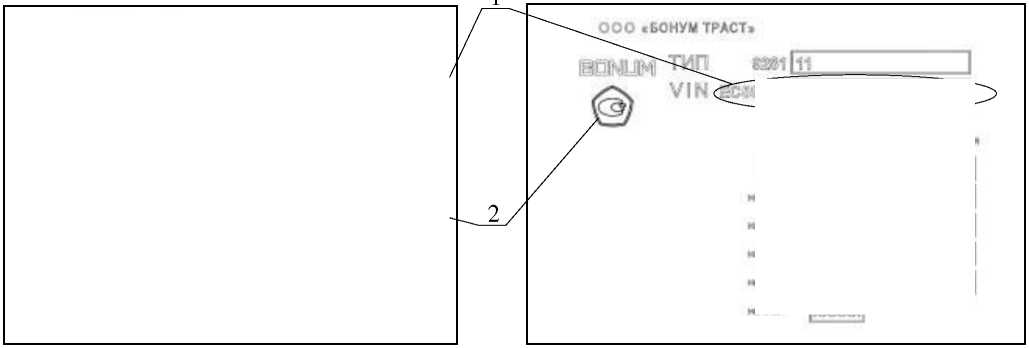

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунках 6-9. Знак поверки наносится ударным способом на заклепку, крепящую указатель уровня налива.

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Модификация ППЦ	27	28	29	30	31	32	33
Номинальная вместимость, дм3	27000	28000	29000	30000	31000	32000	33000

Таблица 2 -

Наименование характеристики	Значение
Модификация ППЦ	34	35	36	38	40	42	45
Номинальная вместимость, дм3	34000	35000	36000	38000	40000	42000	45000

Таблица 3 -

Наименование характеристики	Значение
Пределы допускаемой относительной погрешности ТМ, %	±0,4
Разность между номинальной и действительной вместимостью ТМ, %, не более	±1,5

Таблица 4 - Основные технические

Наименование характеристики	Значение
Снаряженная масса, кг, не более	18800
Длина, мм, не более	16000
Высота, мм, не более	4000
Ширина, мм, не более	2550
Условия эксплуатации: - температура окружающей среды, °С	от -40 до +40

Знак утверждения типа наносится

на титульный лист Руководства по эксплуатации печатным способом и методом фотопечати на маркировочную табличку, расположенную с правой стороны по ходу движения в передней части ППЦ.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Полуприцеп-цистерна	928Х1Х-0Х/ХХ	1 шт.
Запасные части, инструменты и принадлежности		1 комплект
Руководство по эксплуатации на электронном носителе		1 шт.

Сведения о методиках (методах) измерений

приведены в разделах 2.3 и 3 Руководств по эксплуатации 77280033.29.20.008.РЭ.01 «ПОЛУПРИЦЕП-ЦИСТЕРНА ДЛЯ ПЕРЕВОЗКИ ТЕМНЫХ НЕФТЕПРОДУКТОВ ТИП 928010, 928111 Руководство по эксплуатации» и 77280033.29.20.009.РЭ.01 «ПОЛУПРИЦЕП-ЦИСТЕРНА ДЛЯ ПЕРЕВОЗКИ СВЕТЛЫХ НЕФТЕПРОДУКТОВ ТИП 928010, 928111 Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» (Часть 3);

ТУ 29.20.23-003-77280033-2023 Полуприцепы-цистерны тип 928010,  928111.

Технические условия.

Правообладатель

Общество с ограниченной ответственностью (ООО «БОНУМ ТРАСТ»)

Юридический адрес: 346404, Ростовская обл., г.о.

г. Новочеркасск, Харьковское ш., д. 10

Изготовитель

Общество с ограниченной ответственностью

(ООО «БОНУМ ТРАСТ»)

ИНН 6150103172

Адрес: 346404, Ростовская обл., г.о. город Новочеркасск, г. Новочеркасск, Харьковское ш., д. 10

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «01» июля 2024 г. № 1577

Регистрационный № 92521-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

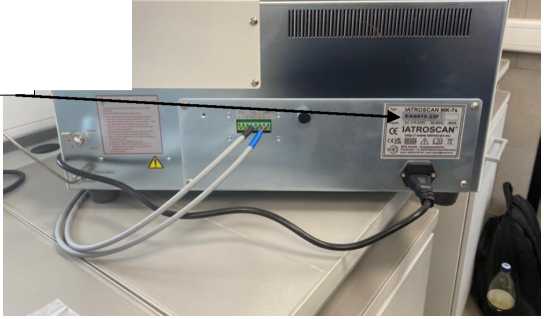

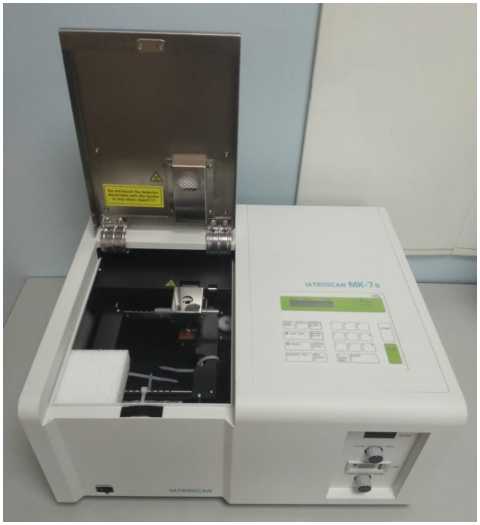

Анализатор хроматографический IATROSCAN MK-7s

Назначение средства измерений

Анализатор хроматографический IATROSCAN MK-7s (далее - анализатор) предназначен для измерений содержания компонентов в различных веществах методом тонкослойной хроматографии.

Описание средства измерений

Принцип действия анализатора основан на методе тонкослойной хроматографии.

Используя устройство для нанесения пробы Spotter, анализируемый образец наносят на кварцевый стержень CHROMAROD, устанавливают в держатель стержней SD-6 и помещают в проявочную камеру DT-150, в которой происходит разделение компонентов пробы под действием проявляющего растворителя. Стержень с разделенными компонентами пробы устанавливается в специальный держатель анализатора, который перемещается через водородное пламя пламенно-ионизационного детектора с заданной постоянной скоростью. Компоненты пробы под действием водородного пламени ионизируются, в результате чего возникает ионный ток между электродами пламенно-ионизационного детектора, который пропорционален количеству анализируемых компонентов. Проведение количественного анализа осуществляется путем построения градуировочных зависимостей для определяемых компонентов, качественного - по времени детектирования компонентов в условиях проведения анализа.

Конструктивно анализатор представляет собой настольный лабораторный прибор, состоящий из системы ввода пробы, системы подачи газообразного водорода и воздушной смеси, пламенно-ионизационного детектора, усилителя-преобразователя тока, системы управления и устройства обработки данных.

Корпус анализатора изготовлен из металлического сплава и пластмассы, окрашен в соответствии с технической документацией производителя.

К настоящему типу средств измерений относится анализатор хроматографический IATROSCAN MK-7s, зав. № EAS015-23F.

Анализатор имеет заводской номер, расположенный на задней панели. Заводской номер нанесен типографским способом на несъемную клейкую этикетку и представлен в буквенно-цифровом формате: № EAS015-23F. Нанесение знака поверки на анализатор не предусмотрено.

Общий вид анализатора представлен на рисунке 1. Место нанесения заводского номера на анализатор представлено на рисунке 2.

Пломбирование анализатора не предусмотрено. Конструкция анализатора обеспечивает ограничение доступа к частям анализатора, несущим первичную измерительную информацию, и местам настройки (регулировки).

Программное обеспечение

Анализатор оснащен программным обеспечением (далее - ПО), которое состоит из двух модулей.

Первый модуль установлен в микропроцессоре анализатора и предназначен для осуществления контроля процесса измерений и управления анализатором.

Второй модуль устанавливается на персональный компьютер и предназначен для осуществления сбора, обработки и хранения результатов измерений, а также их передачи на внешние носители.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.

Идентификационные данные ПО анализатора приведены в таблице 1.

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	i-ChromStar
Номер версии ПО (идентификационный номер ПО)	6.Х*
Цифровой идентификатор ПО	-
* Х принимает значения от 0 до 9

Влияние программного обеспечения на метрологические характеристики анализатора учтено при нормировании характеристик.

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
Уровень флуктуационных шумов нулевого сигнала, мВ, не более	0,2
Предел детектирования гексадекана, г/с, не более	2^10-10
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала (площади пика), %	10

Таблица 3 - Основные технические

Наименование характеристики	Значение
Габаритные размеры, мм, не более - высота	270
- ширина	520
- длина	440
Масса, кг, не более	25,5
Параметры электрического питания: - напряжение переменного тока, В	220±22
- частота переменного тока, Гц	50/60
Потребляемая мощность, В^А, не более	50
Условия эксплуатации: - температура окружающего воздуха, °С	от +15 до +25
- относительная влажность, %, не более	80

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Анализатор хроматографический	IATROSCAN MK-7s	1 шт.
Держатель стержней	SD-6	1 шт.
Проявочная камера	DT-150	1 шт.
Кварцевые стержни	CHROMAROD	10 шт.
Устройство для нанесения пробы	Spotter	1 шт.
Персональный компьютер	ПК	1 шт.
Руководство по эксплуатации	РЭ	1 экз.
Руководство по программному обеспечению i-Chromstar	РЭ ПО	1 экз.
Программное обеспечение	ПО	1 шт.
Методика поверки	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 7 «Эксплуатация прибора» руководства по эксплуатации.

Применение анализатора в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 10 июня 2021 г. № 988 «Об утверждении Государственной поверочной схемы для средств измерений содержания органических и элементорганических компонентов в жидких и твердых веществах и материалах»;

Техническая документация фирмы «SES GmbH (Ltd) Analysesysteme», Германия.

Правообладатель

Фирма «SES GmbH (Ltd) Analysesysteme», Германия Адрес: Friedhofstrasse 7-9 - 55234 Bechenheim, Germany

Изготовитель

Фирма «SES GmbH (Ltd) Analysesysteme», Германия

Адрес: Friedhofstrasse 7-9 - 55234 Bechenheim, Germany

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «01» июля 2024 г. № 1577

Регистрационный № 92522-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная учета электроэнергии

ООО «Сервис плюс» ПС 75а 110/6 кВ

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОТЕХ» в части ООО «Сервис плюс» ПС 75а 110/6 кВ (далее - АИИС КУЭ) предназначена для измерений приращений активной и реактивной электрической энергии, потребленной и переданной за установленные интервалы времени, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ состоит из следующих уровней:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы напряжения (ТН), измерительные трансформаторы тока (ТТ), многофункциональные счетчики активной и реактивной электрической энергии (далее -счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя каналообразующую аппаратуру, сервер, устройство синхронизации времени УСВ-3, автоматизированные рабочие места (АРМ) и программное обеспечение (ПО) «Пирамида 2.0».

ИИК, ИВК, технические средства приема-передачи данных и линии связи образуют измерительные каналы (ИК).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на измерительные входы счетчика электроэнергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой код. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются соответствующие мгновенные значения активной, реактивной и полной мощности без учета коэффициентов трансформации. Электрическая энергия, как интеграл по времени от мощности, вычисляется для интервалов времени 30 мин. Результаты вычислений сохраняются в регистрах памяти счетчика с привязкой к шкале времени UTC(SU). Счетчики электрической энергии сохраняют в регистрах памяти события, такие как коррекция часов счетчиков, включение и выключение счетчиков, включение и выключение резервного питания счетчиков, открытие и закрытие защитной крышки и другие. События сохраняются в журнале событий также с привязкой к шкале времени UTC(SU).

ИВК обеспечивает выполнение следующих функций:

• - периодический (один раз в сутки) и по запросу автоматический сбор результатов измерений электрической энергии;

• - автоматический сбор данных о состоянии средств измерений со всех ИИК и состоянии объектов измерений;

• - хранение не менее 3,5 лет результатов измерений и журналов событий;

• - автоматический сбор результатов измерений после восстановления работы каналов связи, восстановления питания;

• - формирование отчетных документов;

• - сбор и хранение журналов событий счетчиков;

• - конфигурирование и параметрирование технических средств ИВК;

• - сбор и хранение журналов событий счетчиков со всех ИИК;

• - ведение журнала событий сервера;

• - синхронизацию времени в сервере и передачу шкалы времени на уровень ИИК;

• - аппаратную и программную защиту от несанкционированного доступа;

• - самодиагностику с фиксацией результатов в журнале событий.

ИВК осуществляет обмен (передачу и получение) результатами измерений и данными коммерческого учета электроэнергии с субъектами оптового рынка электрической энергии и мощности (ОРЭМ), а также с инфраструктурными организациями ОРЭМ. Обмен результатами измерений и данными коммерческого учета электроэнергии между информационными системами субъектов оптового рынка осуществляется по электронной почте в виде электронных документов в форматах, принимаемых к обмену данными коммерческого учета на оптовом рынке электроэнергии и мощности, и заверенных электронно-цифровой подписью.

Информационные каналы связи в АИИС КУЭ построены следующим образом:

• - посредством GSM/GPRS терминала для передачи данных от счетчиков до уровня ИВК;

• - посредством локальной вычислительной сети интерфейса Ethernet для передачи данных с сервера на АРМ;

• - посредством глобальной сети передачи данных Интернет для передачи данных от уровня ИВК во внешние системы;

В АИИС КУЭ на функциональном уровне выделена система обеспечения единого времени (СОЕВ), действующая следующим образом. Сервер получает шкалу времени UTC(SU) в постоянном режиме от устройства синхронизации времени УСВ-3 (рег. № 84823-22). При автоматическом выполнении задания на коррекцию времени счетчиков (не менее одного раза в сутки по расписанию), ИВК определяет поправку часов счетчиков и, в случае, если поправка часов счетчиков превышает заданную допустимую величину (не более ±5 с) ИВК формирует команду коррекции времени (синхронизации). Журналы событий счетчиков и ИВК отображают факты коррекции времени с фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Маркировка заводского номера АИИС КУЭ наносится на этикетку, расположенную на корпусе сервера, типографским способом. Дополнительно заводской номер 1 указывается в формуляре.

Программное обеспечение

В состав ИВК входит программное обеспечение (далее - ПО) «Пирамида 2.0» установленное на сервере, осуществляет обработку, организацию учета и хранения результатов измерений электрической энергии, а также их отображение и передачу в автоматическом режиме в виде макетов XML 80020 или аналогов.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.

Идентификационные признаки метрологически значимого ПО приведены в таблице 1.

Таблица 1 - Идентификационные признаки метрологически значимой части ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	BinaryPackControls.dll
	CheckDatalntegrity.dll
	ComlECFunctions.dll
	ComStdFunctions.dll
	ComModbusFunctions.dll
	DateTimeProcessing.dll
	SafeValuesDataUpdate.dll
	SimpleVerifyDataStatuses.dll
	SummaryCheckCRC .dll
	ValuesDataProcessing.dll
Номер версии (идентификационный номер) ПО	Не ниже 8.3
Цифровой идентификатор ПО (Алгоритм вычисления цифрового идентификатора MD5)	EB19 84E0 072A CFE1 C797 269B 9D81 5476
	E021 CF9C 974D D7EA 9121 9B4D 4754 D5C7
	BE77 C565 5C4F 19F8 9A1B 4126 3A16 CE27
	AB65 EF4B 617E 4F78 6CD8 7B4A 560F C917
	EC9A 8647 1F37 13E6 0C1D AD05 6CD6 E373
	D1C2 6A2F 55C7 FECF F5CA F8B1 C056 FA4D
	B674 0D34 19A3 BC1A 4276 3860 BB6F C8AB
	61C1 445B B04C 7F9B B424 4D4A 085C 6A39
	EFCC 55E9 1291 DA6F 8059 7932 3644 30D5
	013E 6FE1 081A 4CF0 C2DE 95F1 BB6E E645

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3, 4 и 5.

Таблица 3 -

ИК в

ИК №	cos ф	I5< I изм<1 20		I20< I изм<1 100		I100< I изм <I 120
		Swga %	5wgP %	Swga %	5wgP %	Swga %	5wgP %
1 - 6	0,50	±5,5	±3,0	±3,0	±1,8	±2,3	±1,5
	0,80	±3,0	±4,6	±1,7	±2,6	±1,4	±2,1
	0,87	±2,7	±5,6	±1,5	±3,1	±1,2	±2,4
	1,00	±1,8	-	±1,2	-	±1,0	-

Таблица 4 - Метрологические характеристики ИК в рабочих условиях применения

ИК №	cos ф	I5< I изм<1 20		I20< I изм<1 100		I100< I изм <I 120
		SWA %	SwP %	SwA %	SwP %	SwA %	SwP %
1 - 6	0,50	±5,7	±4,0	±3,3	±3,2	±2,6	±3,1
	0,80	±3,3	±5,3	±2,2	±3,7	±1,9	±3,4
	0,87	±3,0	±6,2	±2,0	±4,1	±1,8	±3,6
	1,00	±2,0	-	±1,4	-	±1,3	-

Пределы допускаемого значения поправки часов, входящих в СОЕВ, относительно шкалы времени UTC(SU) ±5 с____________________________________________________________

Примечание:

I5 - сила тока 5% относительно номинального тока ТТ;

I20 - сила тока 20% относительно номинального тока ТТ;

I100 - сила тока 100% относительно номинального тока ТТ;

I120 - сила тока 120% относительно номинального тока ТТ;

1изм - силы тока при измерениях активной и реактивной электрической энергии относительно номинального тока ТТ;

Swga - доверительные границы допускаемой основной относительной погрешности вероятности Р=0,95 при измерении активной электрической энергии;

5wо^Р - доверительные границы допускаемой основной относительной погрешности вероятности Р=0,95 при измерении реактивной электрической энергии;

SwA - доверительные границы допускаемой относительной погрешности при вероятности Р=0,95 при измерении активной электрической энергии в рабочих условиях применения;

SW^P - доверительные границы допускаемой относительной погрешности при вероятности

Р=0,95 при измерении реактивной электрической энергии в рабочих условиях применения.

Таблица 5 - Основные технические

ИК

Наименование характеристики	Значение
1	2
Количество измерительных каналов	6
Нормальные условия: -  сила тока, % от IнGм -  напряжение, % от ином -  коэффициент мощности cos ф температура окружающего воздуха для счетчиков, °С	от 5 до 120 от 99 до 101 0,5 инд. - 1,0 - 0,8 емк. от +21 до +25

таблицы 5

1	2
Рабочие условия эксплуатации: допускаемые значения неинформативных параметров: - сила тока, % от 1ном	от 5 до 120
- напряжение, % от ином	от 90 до 110
- коэффициент мощности cos ф	0,5 инд. - 1,0 - 0,8 емк.
температура окружающего воздуха, °C: - для ТТ и ТН	от -40 до +40
- для счетчиков	от 0 до +40
- для сервера	от +15 до +25
Надежность применяемых в АИИС КУЭ компонентов Счетчики ТЕ2000.01: - среднее время наработки до отказа, ч	220000
Сервер: - среднее время наработки до отказа, ч	180000
Устройство синхронизации времени УСВ-3: - среднее время наработки до отказа, ч	180000
Глубина хранения информации Счетчики: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее	45
Сервер: - хранение результатов измерений и информации состояний средств измерений, лет, не менее	3,5

Надежность системных решений:

• - защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

Регистрация событий:

• - счётчика, с фиксированием событий:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени в счетчике.

• - ИВК, с фиксированием событий:

• - даты начала регистрации измерений;

• - перерывы электропитания;

• - программные и аппаратные перезапуски;

• - установка и корректировка времени;

• - нарушение защиты ИВК; Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - счётчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - защита информации на программном уровне:

• - результатов измерений при передаче информации (возможность использования цифровой подписи);

• - установка пароля на счетчик;

- установка пароля на сервер.

Знак утверждения типа

наносится типографским способом на титульный лист формуляра 86619795.422231.183.ФО «Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОТЕХ» в части ООО «Сервис плюс» ПС 75а 110/6 кВ. Формуляр».

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 6.

Таблица 6 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт.
Трансформаторы тока	ТПЛ-10	12
Трансформаторы напряжения	НТМИ-6	2
Счетчики	ТЕ2000.01.00.00	6
Сервер	HP ProLiant DL360p Gen8	1
ПО ИВК	Пирамида 2.0	1
СОЕВ	УСВ-3	1
Формуляр	86619795.422231.183.ФО	1

Сведения о методиках (методах) измерений

Методика измерений изложена в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «РУСЭНЕРГОТЕХ» в части ООО «Сервис плюс» ПС 75а 110/6 кВ». Методика измерений аттестована Западно-Сибирским филиалом ФГУП «ВНИИФТРИ», уникальный номер записи в реестре аккредитованных лиц № RA.RU.311735.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения;

ГОСТ 22261-94 Межгосударственный стандарт. Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 34.601-90 Межгосударственный стандарт. Автоматизированные системы. Стадии создания.

Правообладатель

Общество с ограниченной

(ООО «РУСЭНЕРГОТЕХ»)

ИНН 2465344752

Юридический адрес: 660049, Красноярский край, г.о. Город Красноярск, г Красноярск, ул. Дубровинского, д. 1, помещ. 0-02, 0-08, № 6, ком. № 48, № 53

Тел. +7 902 979-73-54

Е-mail: al_naum@mail.ru

Изготовитель

Общество с ограниченной ответственностью «Техпроминжиниринг» (ООО «Техпроминжиниринг»)

ИНН 2465209432

Адрес: 660131, Красноярский край, г. Красноярск, Ястынская ул., д. 19а

Телефон: +7(391)206-86-65

Е-mail: info@tpi-sib.ru

Испытательный центр

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский    научно-исследовательский    институт    физико-технических

и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ») Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4

Телефон (факс): +7 (383) 210-08-14, +7 (383) 210-13-60

E-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «01» июля 2024 г. № 1577

Регистрационный № 92523-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Нефелометры ПЕЛЕНГ СЛ-03

Назначение средства измерений

Нефелометры ПЕЛЕНГ СЛ-03 (далее - нефелометры) предназначены для автоматических измерений метеорологической оптической дальности (далее - МОД).

Описание средства измерений

Принцип действия нефелометра основан на измерении интенсивности светового потока, рассеянного под определённым углом к направлению излучения, и вычислении показателя ослабления.

Конструктивно нефелометры состоят из приемника, излучателя и блока управления, расположенных на траверсе. Нефелометры представляют собой оптический прибор, в котором излучатель и приемник расположены под углом 135 градусов друг к другу, а их оптические оси направлены под углом 0 градусов к горизонтальной плоскости.

Излучатель состоит из инфракрасного светодиода (источник излучения), объектива, платы излучателя, стекла защитного, приёмников контроля и компенсации загрязнения стекла и интенсивности свечения источника, расположенных в корпусе.

Приёмник состоит из фотоприёмника, объектива, платы фотоприёмника, платы преобразователей и стекла защитного, расположенных в корпусе. В излучателе и приёмнике линзы защищены от осадков козырьками, а также оборудованы встроенным обогревом.

Блок управления служит для преобразования сигналов от приёмника в значение МОД.

Нефелометры работают непрерывно (круглосуточно) как в автономном режиме, так и в составе информационно-измерительных систем, сообщения о проведенных измерениях передаются через изменяемый временной интервал в автоматическом режиме или по запросу. Для передачи данных в линию связи нефелометры имеют двухпроводной последовательный интерфейс RS-485 и/или интерфейс V.23.

Нефелометры могут определять текущую погоду и передавать соответствующий код кодовой таблицы 4680 ВМО в линию связи.

Для работы с нефелометрами в автономном режиме используется программное обеспечение «Peleng Meteo», которое предназначено для настройки нефелометра, проверки его состояния, обработки и анализа результатов измерений.

Нанесение знака поверки на нефелометры не предусмотрено. Заводской номер, состоящий из 9 арабских цифр, наносится фотохимическим методом на корпус блока управления в виде бирки.

Пломбирование нефелометров не предусмотрено.

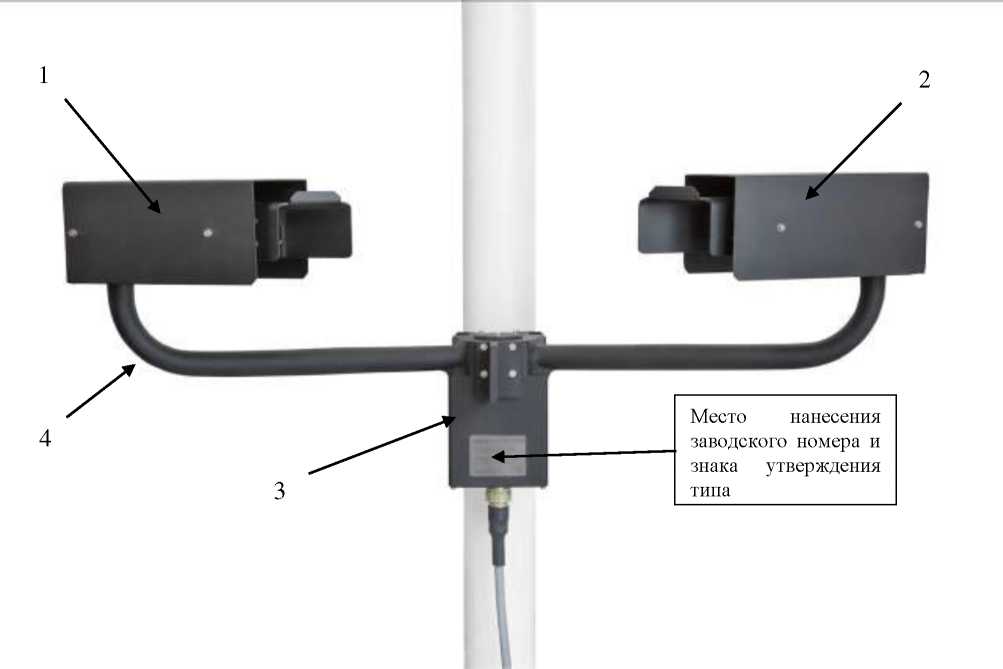

Общий вид с указанием места нанесения заводского номера и знака утверждения типа представлен на рисунке 1.

1 - приемник; 2 - излучатель; 3 - блок управления; 4 - траверса

Рисунок 1 - Общий вид нефелометров с указанием места нанесения знака утверждения типа, заводского номера

Программное обеспечение

Нефелометры имеют встроенное программное обеспечение (далее - ПО), которое предназначено для обеспечения управления, проведения измерений и формирования сообщений в коде ASCII. Встроенное ПО является метрологически значимым.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование встроенного ПО	SL-03
Номер версии (идентификационный номер) ПО	1.ХХ*
* Обозначение «X» не относится к метрологически значимой части ПО

Уровень защиты программного обеспечения «средний» в соответствии с рекомендацией Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений метеорологической оптической дальности, м	от 10 до 50000
Пределы допускаемой относительной погрешности измерений метеорологической оптической дальности, % - в диапазоне от 10 до 600 м включ. - в диапазоне св. 600 м до 10000 м включ. - в диапазоне св. 10000 до 50000 м включ.	± 8 ± 10 ± 20
Таблица 3 - Основные технические характеристики
Наименование характеристики	Значение
Диапазон показаний МОД, м	от 0 до 75000*
Диапазон напряжения постоянного тока, В	от 21,6 до 26,4
Потребляемая мощность, Вт, не более	60
Периодичность выдачи данных, с	от 15 до 60
Габаритные размеры (длинахширинахвысота), мм, не более	774x285x320
Масса, кг, не более	5
Выходной интерфейс	RS-485 V.23**
Степень защиты, обеспечиваемая оболочками, по ГОСТ 142542015	IP66
Условия эксплуатации: - температура воздуха, °C - относительная влажность воздуха, %	от -60 до +65 до 100
Средняя наработка до отказа, ч, не менее	10000
Средний срок службы, лет	10
* В зависимости от настройки нефелометра верхний предел диапазона показаний может находиться в пределах от 65 000 до 75 000 м ** Наличие определяется договором поставки

Знак утверждения типа

наносится фотохимическим методом на бирку корпуса блока управления и на титульный лист документа 6266.00.00.000 РЭ «Нефелометр ПЕЛЕНГ СЛ-03. Руководство по эксплуатации».

Комплектность средства измерений

Таблица 4 - Комплектность нефелометров ПЕЛЕНГ СЛ-03

Наименование	Обозначение	Количество
Нефелометр ПЕЛЕНГ СЛ-03	ПЕЛЕНГ СЛ-03	1 шт.
Руководство по эксплуатации	6266.00.00.000 РЭ	1 шт.
Формуляр	6266.00.00.000 ФО	1 шт.

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации «Нефелометры ПЕЛЕНГ СЛ-03», раздел 2.7 «Методики (методы) измерений».

Нормативные и технические документы, устанавливающие требования к средству измерений

ТУ BY 100230519.197-2010 «Нефелометры ПЕЛЕНГ СЛ-03. Технические условия»;

Государственная поверочная схема для средств измерений координат цвета, координат цветности, коэффициента светопропускания, белизны, блеска, коррелированной цветовой температуры, индекса цветопередачи, интегральной (зональной) оптической плотности, светового коэффициента пропускания и метеорологической оптической дальности, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1556.

Правообладатель

Открытое акционерное общество «Пеленг» (ОАО «Пеленг»)

Юридический адрес: 220114, Республика Беларусь, Минск, ул. Макаенка, д. 25 Телефон: + (375) 17-389-11-00

Факс: + (375) 17-389-11-24

Web-сайт: www.peleng.by

E-mail: info@peleng.by

Изготовитель

Открытое акционерное общество «Пеленг» (ОАО «Пеленг»)

Адрес: 220114, Республика Беларусь, Минск, ул. Макаенка, д. 25

Телефон: + (375) 17-389-11-00

Факс: + (375) 17-389-11-24

Web-сайт: www.peleng.by

E-mail: info@peleng.by

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «01» июля 2024 г. № 1577

Регистрационный № 92524-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Вакуумметры сопротивления APG200

Назначение средства измерений

Вакуумметры сопротивления APG200 (далее - вакуумметр) предназначены для измерений абсолютного давления газов.

Описание средства измерений

Конструктивно вакуумметр состоит из датчика, соединенного электрическим кабелем с контроллером, предназначенного для преобразования аналогового выходного сигнала датчика в измеренное значение абсолютного давления.

Принцип действия вакуумметра основан на зависимости электрического сопротивления нагреваемого током элемента от давления газа.

Под воздействием измеряемого давления изменяется теплопроводность газа, что приводит к изменению температуры тонкой нагретой проволоки - нити накала датчика. Проволока является плечом измерительной мостовой схемы. Изменение сопротивления этого плеча, вызванное изменением его температуры, приводит к разбалансу моста. При этом возникает электрический сигнал пропорциональный давлению, который поступает в виде аналогово сигнала на контроллер.

К настоящему типу средств измерений относятся вакуумметры следующих модификаций APG200-XM-**, APG200-XMP-**,   APG200-LC-**, APG200-XLC-**,

APG200-M-**, APG200-MP-**, где ** - обозначение присоединительного фланца вакуумметра. Вакуумметр выпускается с одним из соединительных фланцев, имеющих следующие обозначения: NW16, NW25, DN16CF, Bare Tube, 4VCR, 1/8'' NPT, 8VCR. Модификации вакуумметра отличаются друг от друга диапазоном измерений абсолютного давления.

В вакуумметре применяются контроллеры TIC, TAG, ADC. Использование вакуумметра различных модификаций возможно с любым из трёх контроллеров. На дисплее контроллера отображается измеренное значение абсолютного давления.

Пломбировка корпуса вакуумметра не предусмотрена.

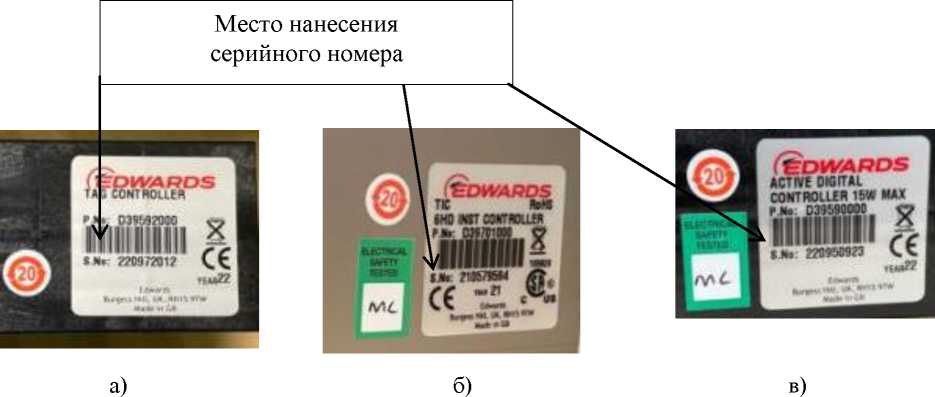

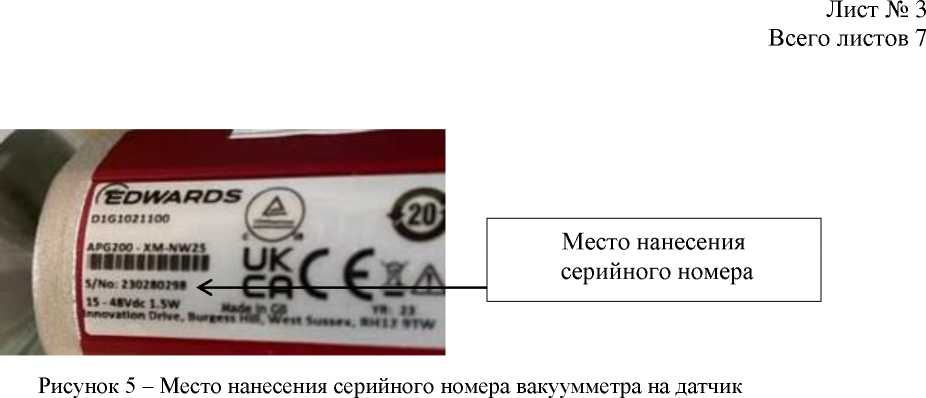

Серийный номер вакуумметра наносится в формате цифрового обозначения на корпус датчика методом наклейки. Серийный номер контроллеров наносится в формате цифрового обозначения на боковую сторону корпуса контроллера методом наклейки.

Нанесение знака поверки на корпус вакуумметра не предусмотрено.

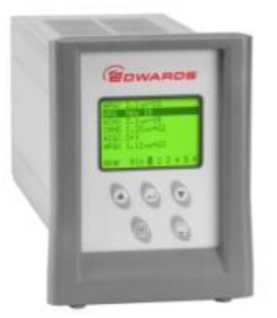

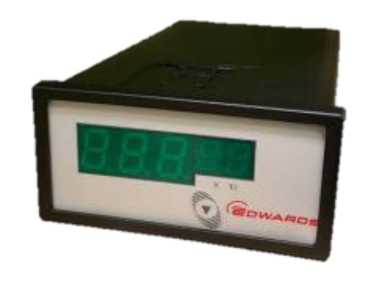

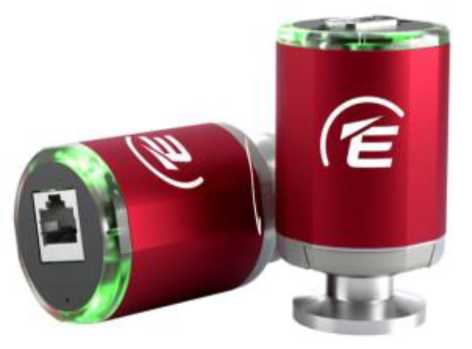

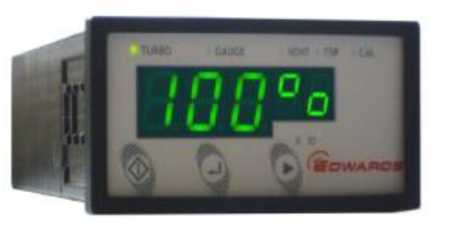

Общий вид датчика вакуумметра представлен на рисунке 1. Общий вид контроллеров TIC, TAG, ADC представлен на рисунках 2, 3, 4. Место нанесения серийного номера вакуумметра представлено на рисунке 5. Место нанесения серийного номера контроллера представлено на рисунке 6.

имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач управления работой вакуумметра. ПО выполняет следующие функции:

- выбор единицы измерений давления;

-   прием, обработка и отображение измерительной информации;

- передача данных;

- включение/выключение реле блокировок при превышении установленного значения давления;

- автоматическая диагностика состояния вакуумметра, вывод на экран контроллера сообщений об ошибках.

Идентификационные данные ПО представлены в Таблице 1.

Уровень защиты ПО от преднамеренных или непреднамеренных изменений «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки) ПО	Значение
Наименование контроллера	ADC	TAG	TIC
Идентификационное наименование ПО	-	-	-
Номер версии (идентификационный номер) ПО	AdCxx(1)	ISSxx(1)	D39700640X(2)
1 хх - последовательность цифр, не являющаяся метрологически значимой частью ПО 2X - буквенное обозначение, не являющееся метрологически значимой частью ПО

Метрологические и технические характеристики

Таблица 2   - Метрологические характеристики модификаций   APG200-XM-**,

APG200-XMP-**

Наименование характеристики	Значение
Диапазон измерений абсолютного давления, Па(1)	от 5^10-2 до 1^103
Пределы допускаемой относительной погрешности измерений абсолютного давления, %	± 30
1)Допускается использование других единиц величин, допущенных к применению в Российской Федерации

Таблица 3   - Метрологические характеристики модификаций   APG200-LC-**,

APG200-XLC-**

Наименование характеристики	Значение
Диапазон измерений абсолютного давления, Па(1)	от 1^10-2 до 1^103
Пределы допускаемой относительной погрешности измерений абсолютного давления, %	± 30
1) Допускается использование других единиц величин, допущенных к применению в Российской Федерации
Таблица 4 - Метрологические характеристики модификаций APG200-M-**, APG200-MP-**
Наименование характеристики	Значение
Диапазон измерений абсолютного давления, Па(1)	от 1-10"1 до 1^103
Пределы допускаемой относительной погрешности измерений абсолютного давления, %	± 30

¹⁾ Допускается использование других единиц величин, допущенных к применению в Российской Федерации

Таблица 5 - Основные технические характеристики

Наименование характеристики	Значение
Диапазон показаний абсолютного давления, Па - модификаций APG200-XM-**, APG200-XMP-**	от 5^10-2 до 1^105
- модификаций APG200-XLC-**, APG200-LC-**	от 1^10-2 до 1^105
- модификаций APG200-М-**, APG200-MP-**	от 1-10’1 до 1-105
Напряжение питания переменного тока, В - контроллера TIC	от 100 до 240
- контроллера ADC	от 100 до 240
Напряжение питания постоянного тока, В - контроллера TAG	24 ± 2,4
Частота переменного тока, Гц - контроллера TIC	от 50 до 60
- контроллера ADC	от 47 до 63
Габаритные размеры контроллера (ширина^высота^глубина), мм, не более - TIC	110 х 155 х 250
- TAG	96 х 48 х 165
- ADC	96 х 48 х 165
Габаритные размеры датчика (диаметрхвысота), мм, не более	40 х 55
Масса, кг, не более:
- датчика	0,3
- контроллера TIC	1,9
- контроллера TAG	0,3
- контроллера ADC	0,4
Условия эксплуатации: - температура окружающей среды, °С	от +15 до +35
- влажность, %, не более	80
- атмосферное давление, кПа	от 84 до 106,7
Средняя наработка до отказа, ч, не менее	15000
Средний срок службы, лет	6

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации вакуумметра.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Кол-во
Вакуумметр сопротивления APG200 в составе:	-	1 шт.
- датчик	-	1 шт.
- контроллер	-	1 шт.
Руководство по эксплуатации на вакуумметр		1 экз.
Руководство по эксплуатации на контроллер	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 5 «Эксплуатация» документа «Вакуумметр сопротивления APG200. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1^10^-8до 1^10³ Па;

Стандарт предприятия. Вакуумметры сопротивления APG200.

Правообладатель

Edwards Limited, Великобритания

Адрес: Innovation Drive, Burgess Hill, West Sussex, RH15 9TW, GB

Телефон: +44(0)3459212223

Web-сайт: www.edwardsvacuum.com

E-mail: UKSales@edwardsvacuum.com

Изготовитель

Edwards Limited, Великобритания

Адрес: Innovation Drive, Burgess Hill, West Sussex, RH15 9TW, GB

Адрес места осуществления деятельности: Innovation Drive, Burgess Hill, West Sussex, RH12 9TW, GB

Телефон: +44(0)3459212223

Web-сайт: www.edwardsvacuum.com

E-mail: UKSales@edwardsvacuum.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, пр-кт Московский, д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «01» июля 2024 г. № 1577

Регистрационный № 92525-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Хромато-масс-спектрометр жидкостный LC-TQ 5200

Назначение средства измерений

Хромато-масс-спектрометр жидкостный LC-TQ 5200 (далее - хромато-масс-спектрометр) предназначен для разделения сложных смесей на компоненты и измерения их содержания в органических и неорганических смесях веществ.

Описание средства измерений

Принцип действия хромато-масс-спектрометра основан на разделении компонентов анализируемой пробы на колонке в потоке жидкой подвижной фазы и последующем их детектировании масс-спектрометрическим детектором.

Хромато-масс-спектрометр состоит из высокоэффективного жидкостного хроматографа LC 2000 (далее - хроматограф), масс-спектрометрического детектора с тройным квадруполем (далее - масс-спектрометр), механического насоса и генератора азота.

Хроматограф включает в себя автосамплер, термостат для колонок, четырехканальный насос с градиентом на стороне низкого давления с функцией дегазатора, поддон с растворителями. Автосамплер и термостат колонок находятся в одном корпусе. Автосамплер укомплектован двумя поддонами для виал.

Масс-спектрометрический детектор с тройным квадруполем включает в себя источник ионизации, модуль переноса ионов, два квадрупольных масс-фильтра, ячейку соударений, детектор, молекулярный насос.

Для создания ионов газа из жидких образцов используется источник ионов ESI (элек-трораспылительная ионизация). Источник ионов имеет два режима работы: режим положительных ионов и режим отрицательных ионов.

Заряженные ионы из источника ионизации через модуль переноса ионов попадают в первый квадруполь, предназначенный для отделения ионов-предшественников (родительские ионы) по значениям m/z, после чего поступают в соударительную ячейку. В ячейке при столкновении ионов с газом соударения происходит фрагментация и образуются ионы-продукты (дочерние ионы), которые в числе других фрагментов попадают на второй квадруполь и разделяются по значениям m/z. Далее отсеянные дочерние ионы поступают в детектор и происходит регистрация сигналов детектирования.

Механический насос используется для создания вакуума первой ступени, а молекулярный для высокого вакуума.

Общий вид хромато-масс-спектрометра представлен на рисунке 1.

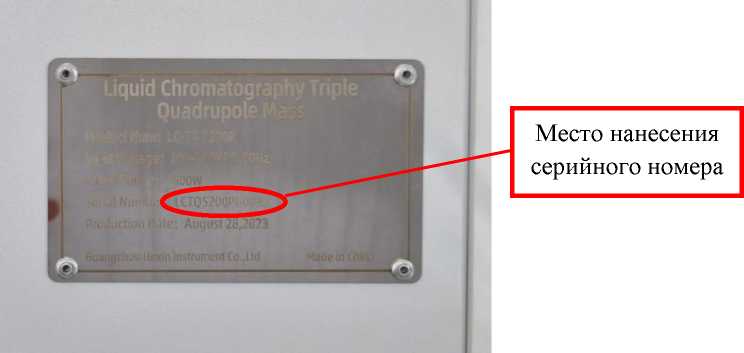

Общий вид информационной таблички (шильда) представлен на рисунке 2.

К данному типу средств измерений относится хромато-масс-спектрометр жидкостный LC-TQ 5200, сер. № LCTQ5200PG0035.

Серийный номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, нанесен лазерным способом на информационную табличку на заднюю панель корпуса масс-спектрометра.

Пломбирование и нанесение знака поверки на средство измерений не предусмотрено.

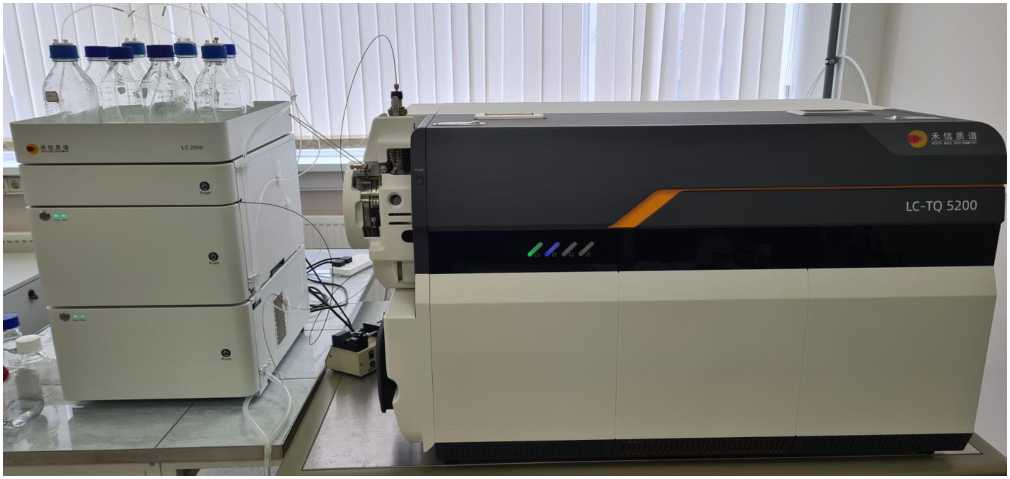

Рисунок 1 - Общий вид хромато-масс-спектрометра жидкостного LC-TQ 5200

Рисунок 2 - Вид информационной таблички с серийным номером

Программное обеспечение

Хромато-масс-спектрометр оснащен встроенным программным обеспечением (далее -ПО), позволяющим проводить настройку и контроль процесса измерений, осуществлять сбор и обработку экспериментальных данных.

Изготовителем не предусмотрена визуализация идентификационных данных встроенного ПО хромато-масс-спектрометра.

Уровень защиты встроенного ПО хромато-масс-спектрометра от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.

Влияние встроенного ПО на метрологические характеристики хромато-масс-спектрометра учтено при нормировании метрологических характеристик.

Хромато-масс-спектрометр оснащен внешним ПО, позволяющим устанавливать и контролировать режимные параметры, отслеживать выполнение анализа, обрабатывать экспериментальные данные, проводить самодиагностику прибора.

Уровень защиты внешнего ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.

Влияние внешнего ПО на метрологические характеристики учтено при нормировании метрологических характеристик хромато-масс-спектрометра.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Hexin LC-TQ Software
Номер версии (идентификационный номер ПО), не ниже	V1.0.1.12 t
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики хромато-масс-спектрометра

Наименование характеристики	Значение
Диапазон массовых чисел, а.е.м.	от 4 до 1500
Отношение сигнал/шум, не менее: - при дозировании 1 пг резерпина в режиме "электроспрей", положительная ионизация, при отслеживании множественных реакций (MRM) по пику дочернего иона m/z 195,1 (m/z родительского иона 609,3)	500:1
Предел допускаемых значений относительного среднего квадратического отклонения (СКО) выходного сигнала, %
- времени удерживания	1
- площади пика	10

Таблица 3 - Технические

-масс-

Наименование характеристики	Значение
Параметры электрического питания:
- напряжение переменного тока, В	220±22
- частота переменного тока, Гц	50±1
Условия эксплуатации (в закрытых помещениях):
- температура окружающей среды, °С	от +17 до +29
- относительная влажность, %, не более	80
- атмосферное давление, кПа (мм рт. ст.)	от 84,0 до 106,7 (от 630 до 800)
Средний срок службы, лет	8
Средняя наработка до отказа, ч	10 000

Таблица 4 - Технические

-масс-

Наименование блока	Наименование характеристики и ее значение
	Габаритные размеры (Д х Ш х В), мм, не более	Масса, кг, не более
Масс-спектрометр	1160х760х820	165
Хроматограф	430х500х600	75

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Хромато-масс-спектрометр жидкостный в составе:	LC-TQ 5200	1 шт.
- масс-спектрометр	-	1 шт.
- генератор азота	-	1 шт.
- механический насос	-	1 шт.
- хроматограф жидкостный в составе:	LC 2000	1 шт.
- автосамплер с термостатом колонок	-	1 шт.
- четырехканальный насос	-	1 шт.
Руководство по эксплуатации	-	1 экз.
Методика поверки	-	1 экз.

Сведения о методиках (методах) измерений

Применение хромато-масс-спектрометра в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы, устанавливающие требования к средству измерений

Техническая документация фирмы «Guangzhou Hexin Instrument Co., Ltd.», Китай.

Правообладатель

Фирма «Guangzhou Hexin Instrument Co., Ltd.», Китай

Адрес: No. 16, Xinrui Road, Guangzhou Science City, Huangpu District, Guangzhou City 510535, China

Изготовитель

Фирма «Guangzhou Hexin Instrument Co., Ltd.», Китай

Адрес: No. 16, Xinrui Road, Guangzhou Science City, Huangpu District, Guangzhou City 510535, China

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «01» июля 2024 г. № 1577

Регистрационный № 92526-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики тока

Назначение средства измерений

Датчики тока (далее по тексту - датчики) предназначены для измерений силы переменного тока промышленной частоты путем преобразования его в напряжение переменного тока.

Описание средства измерений

Принцип действия датчиков основан на явлении электромагнитной индукции.

Конструкция датчиков представляет собой воздушный сердечник (пояс Роговского) с вторичной обмоткой, заключенный в пластмассовый изолирующий корпус. В качестве первичной обмотки датчиков используется проходной изолятор или кабель. Выводы вторичной обмотки подключены к клеммным зажимам, закрепленным на корпусе датчиков.

Конструкция датчиков неразборная, что исключает несанкционированный доступ к вторичной обмотке. Пломбирование не предусмотрено.

Датчики выпускаются в трёх исполнениях: 1 мВ/А, 3 мВ/А, 5 мВ/А, отличающихся номинальным коэффициентом преобразования.

На корпусе датчики имеют табличку технических данных.

Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средств измерений, нанесен арабскими цифрами на табличку технических данных на корпус датчика типографским или рукописным способом.

Нанесение знака поверки на датчики не предусмотрено.

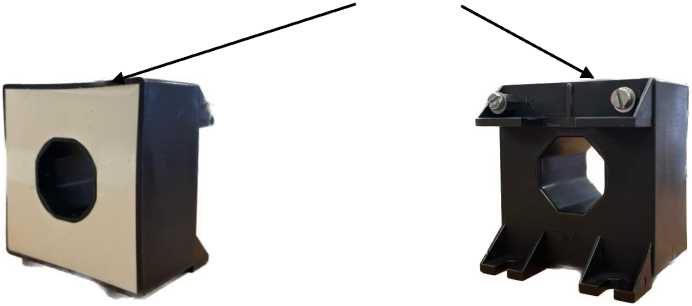

Общий вид датчиков и место нанесения заводского номера приведены на рисунке 1.

Место нанесения

заводского номера

Рисунок 1 - Общий вид датчиков и место нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Номинальное рабочее напряжение, кВ	1,2
Номинальная частота, Гц	50
Номинальный коэффициент преобразования, мВ/А	1	3	5
Диапазон преобразования силы переменного тока, А	от 10 до 15000	от 3,3 до 5000	от 2 до 3000
Пределы   допускаемой   относительной погрешности преобразования, %	±5
Номинальная нагрузка Rbr, кОм	25

Таблица 2 - Технические

Наименование характеристики	Значение
Масса, кг, не более	0,2
Габаритные размеры (высота^ширина^глубина), мм, не более	60x55x43
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность при комнатной температуре, %, не более	от -40 до +85 90
Температура транспортирования и хранения, °С	от -55 до +90
Средняя наработка до отказа, ч, не менее	500000
Средний срок службы, лет, не менее	25

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом.

Комплектность средства измерения

Комплект поставки датчиков приведен в таблице 3.

Таблица 3 - Комплект поставки

Наименование	Количество, шт.	Примечание
Датчик тока	-
Руководство по эксплуатации NO56007-11	1
Паспорт NO56007-11-002_PA (исполнение 1 мВ/А) NO56007-11-001_PA (исполнение 3 мВ/А) NO56007-11-P04 PA (исполнение 5 мВ/А)	1

Сведения о методиках (методах) измерений приведены в разделе 7 руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"¹ до 2^10⁹ Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10^-8 до 100 А в диапазоне частот 1^10^-1-1^10⁶ Гц».

Правообладатель

Hansen Electric, spol. s r.o., Чехия

Адрес: Tёs^nska 2977/79С, 746 01, Опава

Изготовитель

Hansen Electric, spol. s r.o., Чехия

Адрес: Tёs^nska 2977/79С, 746 01, Опава

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

ИНН 9729315781

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «01» июля 2024 г. № 1577

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выхода счетчика при помощи технических средств приема-передачи данных поступает на сервер, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации, ее накопление и передача, оформление отчетных документов, отображение информации на мониторах АРМ и передача данных в организации-участники оптового рынка электрической энергии и мощности (ОРЭМ), в том числе в АО «АТС», АО «СО ЕЭС» и смежным субъектам, через каналы связи в виде XML-файлов установленных форматов, в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности с использованием электронной подписи субъекта ОРЭМ. Передача результатов измерений производится со второго уровня настоящей системы.

Также сервер может принимать измерительную информацию в виде XML-файлов установленных форматов от ИВК прочих АИИС КУЭ, зарегистрированных в Федеральном информационном фонде, и передавать всем заинтересованным субъектам ОРЭМ.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера и УСВ. УСВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение шкалы времени сервера АИИС КУЭ со шкалой времени УСВ осуществляется во время сеанса связи с УСВ. При наличии расхождения ±1 с и более сервер производит синхронизацию собственной шкалы времени со шкалой времени УСВ.

Сравнение шкалы времени счетчика со шкалой времени сервера осуществляется во время сеанса связи со счетчиком. При наличии расхождения шкалы времени счетчика от шкалы времени сервера ±1 с и более производится синхронизация шкалы времени счетчика.

Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.

Заводской номер АИИС КУЭ 322 наносится на корпус серверного шкафа в виде наклейки и типографским способом в формуляре на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии (АИИС КУЭ) ПАО «Мордовская энергосбытовая компания» для энергоснабжения ООО «Русникель».

Программное обеспечение

В АИИС КУЭ используется ПК «Энергосфера». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, проверку прав пользователей и входа с помощью пароля, защиту передачи данных с помощью контрольных сумм, что соответствует уровню -«средний» в соответствии с Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПК «Энергосфера»
Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	pso metr.dU
Номер версии (идентификационный номер) ПО	не ниже 1.1.1.1
Цифровой идентификатор ПО	CBEB6F6CA69318BED976E08A2BB7814B
Алгоритм вычисления цифрового идентификатора ПО	MD5

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3

Таблица 2 — Состав ИК АИИС КУЭ и их

		Измерительные компоненты						Метрологические характеристики ИК
Номер ИК	Наименование точки измерений	ТТ	ТН	Счетчик	УСВ	Сервер	Вид электро-энергии	Границы допускаемой основной относительной погрешности (±5), %	Границы допускаемой относительной погрешности в рабочих условиях (±5), %
1	ПС 110 кВ Светлин-ская, ОРУ 35 кВ, 1 сек 35 кВ, ВЛ 35 кВ Светлинская -Опытный 1	ТФЗМ 35Б-I У1 Кл. т. 0,5 400/5 Рег. № 26419-04 Фазы: А; С	ЗНОМ-35-65 Кл. т. 0,5 35000/V3/100/V3 Рег. № 912-70 Фазы: А; В; С	ТЕ3000.00.12 Кл. т. 0,2S/0,5 Рег. № 77036-19		Сервер, совместимый с платформой х86-х64	Активная Реак тивная	1,1 2,3	3,0 4,7
2	ПС 110 кВ Светлин-ская, ОРУ 35 кВ, 1 сек 35 кВ, ВЛ 35 кВ Светлинская - ОВЦ	ТФЗМ 35А-У1 Кл. т. 0,5 300/5 Рег. № 3690-73 Фазы: А; С		ТЕ3000.00.12 Кл. т. 0,2S/0,5 Рег. № 77036-19	УСВ-3 Рег. № 64242-16		Активная Реак тивная	1,1 2,3	3,0 4,7
3	ПС 110 кВ Светлин-ская, ОРУ 35 кВ, 2 сек 35 кВ, ВЛ 35 кВ Светлинская -Опытный 2	ТФЗМ 35А-У1 Кл. т. 0,5 300/5 Рег. № 3690-73 Фазы: А; С	НАМИ-35 УХЛ1 Кл. т. 0,5 35000/100 Рег. № 19813-00 Фазы: АВС	ТЕ3000.00.12 Кл. т. 0,2S/0,5 Рег. № 77036-19			Активная Реак тивная	1,1 2,3	3,0 4,7
Пределы допускаемой абсолютной погрешности часов компонентов АИИС КУЭ в рабочих условиях времени UTC(SU)							относительно шкалы		±5 с

метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УСВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Допускается замена ПО на аналогичное с версией, не ниже указанной в описании типа средств измерений. Замена оформляется техническим актом в установленном собственником АИИС КУЭ порядке. Технический акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические

ИК

Наименование характеристики	Значение
1	2
Количество ИК	3
Нормальные условия: параметры сети:
напряжение, % от ином	от 95 до 105
сила тока, % от 1ном	от 5 до 120
коэффициент мощности cosф	0,9
частота, Гц	от 49,8 до 50,2
температура окружающей среды, °С	от +15 до +25
Условия эксплуатации: параметры сети:
напряжение, % от ином	от 90 до 110
сила тока, % от 1ном	от 5 до 120
коэффициент мощности cosф	от 0,5 до 1,0
частота, Гц	от 49,6 до 50,4
температура окружающей среды в месте расположения ТТ и ТН, °С	от -45 до +40
температура окружающей среды в месте расположения счетчиков, °С	от 0 до +40
температура окружающей среды в месте расположения сервера, °С	от +10 до +30
Надежность применяемых в АИИС КУЭ компонентов: для счетчиков:
среднее время наработки на отказ, ч, не менее	220000
среднее время восстановления работоспособности, ч	2
для УСВ:
среднее время наработки на отказ, ч, не менее	45000
среднее время восстановления работоспособности, ч	2
для сервера:
среднее время наработки на отказ, ч, не менее	70000
среднее время восстановления работоспособности, ч	1

таблицы 3

1	2
Глубина хранения информации:
для счетчиков:
тридцатиминутный профиль нагрузки в двух направлениях, сут, не
менее	114
при отключении питания, лет, не менее	40
для сервера:
хранение результатов измерений и информации состояний средств
измерений, лет, не менее	3,5

Надежность системных решений:

защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

• -   журнал счетчиков: параметрирования; пропадания напряжения;

коррекции времени в счетчиках.

• -   журнал сервера: параметрирования; пропадания напряжения;

коррекции времени в счетчиках и сервере; пропадание и восстановление связи со счетчиками.

Защищенность применяемых компонентов:

• -   механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки;

сервера.

• -   защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии; сервера.

Возможность коррекции времени в: счетчиках электрической энергии (функция автоматизирована); сервере (функция автоматизирована).

Возможность сбора информации: о состоянии средств измерений;

о результатах измерений (функция автоматизирована).

Цикличность: измерений 30 мин (функция автоматизирована);

сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 — Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформаторы тока	ТФЗМ 35Б-I У1	2
Трансформаторы тока	ТФЗМ 35А-У1	4
Трансформаторы напряжения	ЗНОМ-35-65	3
Трансформаторы напряжения антирезонансные трехфазные	НАМИ-35 УХЛ1	1
Счетчики электрической энергии многофункциональные - измерители ПКЭ	ТЕ3000	3
Устройства синхронизации времени	УСВ-3	1
Сервер	Сервер, совместимый с платформой х86-х64	1
Программное обеспечение	ПК «Энергосфера»	1
Методика поверки	-	1
Формуляр	ЭСЕО.411711.322.ФО	1

Сведения о методиках (методах) измерений приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ ПАО «Мордовская энергосбытовая компания» для энергоснабжения ООО «Русникель», аттестованном ООО «ЭнергоПромРесурс», уникальный номер в реестре аккредитованных лиц № RA.RU.312078.

Нормативные документы, устанавливающие требования к средству измерений ГОСТ 22261-94 Средства измерений электрических и магнитных величин. технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных Основные положения.

Правообладатель

Публичное акционерное общество «Мордовская энергосбытовая компания»

(ПАО «Мордовская энергосбытовая компания»)

ИНН 1326192645

Юридический адрес: 430001, Республика Мордовия, г. Саранск, ул. Большевистская, д. 117А

Телефон: (8342) 23-48-00

Е-mail: company@mesk.ru

Изготовитель

Общество с ограниченной ответственностью «ЭСО-96» (ООО «ЭСО-96»)

ИНН 7718660052

Адрес: 115432, г. Москва, вн.тер.г. м. о. Даниловский, пр-д 2-й Кожуховский, д. 29, к. 5, помещ. 1/6

Телефон: (985) 822-71-17

Е-mail: eso-96@inbox.ru

Испытательный центр

Общество с ограниченной ответственностью «ЭнергоПромРесурс» (ООО «ЭнергоПромРесурс»)

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, оф. 19

Телефон: (495) 380-37-61

E-mail: energopromresurs2016@gmail.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312047.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «01» июля 2024 г. № 1577

Регистрационный № 92528-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Калибратор каналов измерения сигналов датчиков измерительных систем автоматический МАК-У

Назначение средства измерений

Калибратор каналов измерения сигналов датчиков измерительных систем автоматический МАК-У (далее - МАК-У) предназначен для воспроизведения в автоматическом режиме напряжения постоянного электрического тока (имитация сигналов одиночных тензорезисторов, полномостовых тензорезисторных схем и термопар).

Имитаторы МАК-У могут быть использованы для оперативного контроля надежности и достоверности работы измерительных каналов ИИС, измеряющих постоянное электрическое напряжение (в том числе сигналы одиночных тензорезисторов, полномостовых тензорезистор-ных схем и термопар).

Описание средства измерений

К настоящему типу средств измерений относится калибратор каналов измерения сигналов датчиков измерительных систем автоматический МАК-У, зав. № 001.

МАК-У состоит из 14 сменных имитаторов сигналов и одного общего для них устройства управления. Имитаторы сигналов предназначены для воспроизведения сигналов 3 типов датчиков:

• - имитаторы сигналов типа ИОТР воспроизводят постоянное напряжение электрического тока одиночных тензорезисторов при питании их постоянным током, выполнены по схеме последовательно соединенных цепочек резисторов и предназначены для формирования 21 дискретной ступени электрического напряжения, каждая из которых пропорциональна приращению электрического сопротивления в заданном диапазоне. Имитаторы сигналов подключаются к исследуемой ИИС по 4-х проводной схеме, в которой питание имитатора сигналов осуществляется электрическим током, а на потенциальных выходах имитатора сигналов формируется электрическое напряжение. Имитаторы сигналов типа ИОТР обеспечивают формирование с заданной точностью сигналов одиночных тензорезисторов номинальным сопротивлением 100, 120, 200 и 350 Ом;

• - имитаторы сигналов типа ИМТД воспроизводят постоянное электрическое напряжение полномостовых тензорезисторных схем и предназначены для формирования 21 дискретной ступени постоянного электрического напряжения, каждая из которых пропорциональна приращению сопротивления в заданном диапазоне. Питание имитаторов осуществляется постоянным напряжением (имитаторы сигналов ИМТД-Н) или постоянным током (имитаторы сигналов ИМТД-Т), а на выходе имитатора сигналов формируется постоянное электрическое напряжение. Имитаторы сигналов формируют сигналы полномостовых тензорезисторных схем номинальным сопротивлением моста 240 и 350 Ом с диапазонами воспроизведения постоянного электрического напряжения ± 10, ± 20, ± 30 и ± 40 мВ;

- имитатор сигналов типа ИН-60 воспроизводит постоянное напряжение, имитирующее термо-ЭДС термопар, выполнен по схеме резисторного моста и предназначен для формирования 21 дискретной ступени постоянного электрического напряжения в диапазоне воспроизведения ± 60 мВ.

Принцип действия МАК-У основан на изменении электрического сопротивления при коммутации устройством управления цепей последовательно соединенных прецизионных резисторов или выходов сопротивлений формирующих ступени тензорезисторного моста.

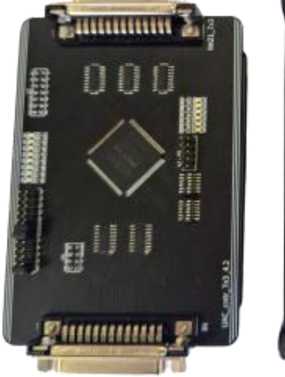

Общий вид МАК-У представлены на рисунке 1. Устройство управления МАК-У представлено на рисунке 2.

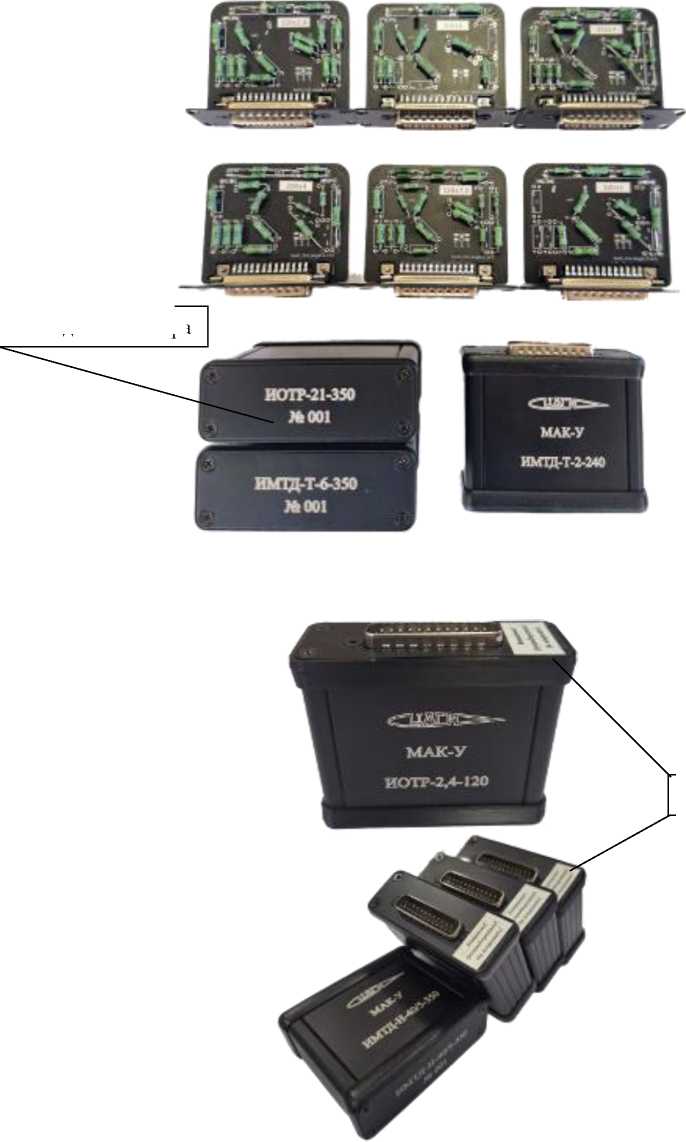

Имитаторы сигналов МАК-У и место нанесения заводского номера представлены на рисунке 3.

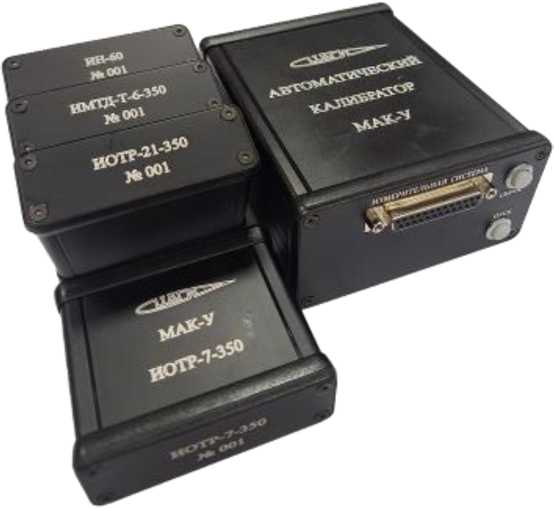

Рисунок 1 - Общий вид МАК-У

Место и способ пломбирования МАК-У показано на рисунке 3.

Информация о наименовании, типе и заводском номере наносятся типографским способом на металлическую табличку, которая приклеена непосредственно на МАК-У. Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Метрологические и технические характеристики

Таблица 2 - Основные метрологические характеристики

Наименование характеристики	Значение
ИМТД-Н-20/5-350
Номинальный диапазон воспроизведения постоянного электрического напряжения имитатора сигналов, мВ	± 20
Допускаемое отклонение воспроизведения постоянного электрического напряжения ступеней имитатора сигналов относительно их номинальных значений, мВ	± 0,03
Пределы абсолютной погрешности воспроизведения постоянного электрического напряжения имитатора сигналов, мВ	± 0,012
ИМТД-Н-40/5-350
Номинальный диапазон воспроизведения постоянного электрического напряжения имитатора сигналов, мВ	± 40
Допускаемое отклонение воспроизведения постоянного электрического напряжения ступеней имитатора сигналов относительно их номинальных значений, мВ	± 0,03
Пределы абсолютной погрешности воспроизведения постоянного электрического напряжения имитатора сигналов, мВ	± 0,024
ИМТД-Н-30/10-350
Номинальный диапазон воспроизведения постоянного электрического напряжения имитатора сигналов, мВ	± 30
Допускаемое отклонение воспроизведения постоянного электрического напряжения ступеней имитатора сигналов относительно их номинальных значений, мВ	± 0,03
Пределы абсолютной погрешности воспроизведения постоянного электрического напряжения имитатора сигналов, мВ	± 0,018
ИМТД-Т-2-240
Номинальный диапазон воспроизведения постоянного электрического напряжения имитатора сигналов, мВ	± 30
Допускаемое отклонение воспроизведения постоянного электрического напряжения ступеней имитатора сигналов относительно их номинальных значений, мВ	± 0,1
Пределы абсолютной погрешности воспроизведения постоянного электрического напряжения имитатора сигналов, мВ	± 0,000005 * I1) * Rном 2)
ИМТД-Т-6-350
Номинальный диапазон воспроизведения постоянного электрического напряжения имитатора сигналов, мВ	± 90
Допускаемое отклонение воспроизведения постоянного электрического напряжения ступеней имитатора сигналов относительно их номинальных значений, мВ	± 0,2
Пределы абсолютной погрешности воспроизведения постоянного электрического напряжения имитатора сигналов, мВ	± 0,00001 * I1) * Rном 2)
ИН-60
Номинальный диапазон воспроизведения постоянного электрического напряжения имитатора сигналов, мВ	± 60

Допускаемое отклонение воспроизведения постоянного электрического напряжения ступеней имитатора сигналов относительно их номинальных значений, мВ	± 0,2
Пределы абсолютной погрешности воспроизведения постоянного электрического напряжения имитатора сигналов, мВ	± 0,036
ИОТР-2-100
Номинальный диапазон воспроизведения постоянного электрического напряжения имитатора сигналов, мВ	от 490 до 1530
Допускаемое отклонение воспроизведения постоянного электрического напряжения ступеней имитатора сигналов относительно их номинальных значений, мВ	± 0,45
Пределы абсолютной погрешности воспроизведения приращения постоянного электрического напряжения имитатора сигналов, мВ	± 0,000012 * I1) * Rном 2)
ИОТР-4-200
Номинальный диапазон воспроизведения постоянного электрического напряжения имитатора сигналов, мВ	от 980 до 3060
Допускаемое отклонение воспроизведения постоянного электрического напряжения ступеней имитатора сигналов относительно их номинальных значений, мВ	± 0,45
Пределы абсолютной погрешности воспроизведения приращения постоянного электрического напряжения имитатора сигналов, мВ	± 0,000012 * I1) * Rном 2)
ИОТР-2,4-120
Номинальный диапазон воспроизведения постоянного электрического напряжения имитатора сигналов, мВ	от 588 до 1836
Допускаемое отклонение воспроизведения постоянного электрического напряжения ступеней имитатора сигналов относительно их номинальных значений, мВ	± 0,45
Пределы абсолютной погрешности воспроизведения приращения постоянного электрического напряжения имитатора сигналов, мВ	± 0,0000125 * I1) * Rном 2)
ИОТР-7-350
Номинальный диапазон воспроизведения постоянного электрического напряжения имитатора сигналов, мВ	от 1715 до 5355
Допускаемое отклонение воспроизведения постоянного электрического напряжения ступеней имитатора сигналов относительно их номинальных значений, мВ	± 0,45
Пределы абсолютной погрешности воспроизведения приращения постоянного электрического напряжения имитатора сигналов, мВ	± 0,000012 * I1) * Rном 2)
ИОТР-6-100
Номинальный диапазон воспроизведения приращения постоянного электрического напряжения имитатора сигналов, мВ	от 470 до 1590
Допускаемое отклонение воспроизведения постоянного электрического напряжения ступеней имитатора сигналов относительно их номинальных значений, мВ	± 0,45
Пределы абсолютной погрешности воспроизведения приращения постоянного электрического напряжения имитатора сигналов, мВ	± 0,000036 * I1) * Rном 2)

ИОТР-7,2-120
Номинальный диапазон воспроизведения постоянного электрического напряжения имитатора сигналов, мВ	от 564 до 1908
Допускаемое отклонение воспроизведения постоянного электрического напряжения ступеней имитатора сигналов относительно их номинальных значений, мВ	± 0,45
Пределы абсолютной погрешности воспроизведения приращения постоянного электрического напряжения имитатора сигналов, мВ	± 0,00004 * I1’ * Кном 2)
ИОТР-12-200
Номинальный диапазон воспроизведения постоянного электрического напряжения имитатора сигналов, мВ	от 940 до 3180
Допускаемое отклонение воспроизведения постоянного электрического напряжения ступеней имитатора сигналов относительно их номинальных значений, мВ	± 0,45
Пределы абсолютной погрешности воспроизведения приращения постоянного электрического напряжения имитатора сигналов, мВ	± 0,000036 * I1’ * Кном 2)
ИОТР-21-350
Номинальный диапазон воспроизведения постоянного электрического напряжения имитатора сигналов, мВ	от 1645 до 5565
Допускаемое отклонение воспроизведения постоянного электрического напряжения ступеней имитатора сигналов относительно их номинальных значений, мВ	± 0,45
Пределы абсолютной погрешности воспроизведения приращения постоянного электрического напряжения имитатора сигналов, мВ	± 0,000037 * I1’ * Кном 2)
'’где «I» - ток питания в мА 2)где «Кном» - номинальное сопротивление в Ом

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Количество задаваемых ступеней	21
Напряжение питания постоянного тока устройства управления, В		5
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С	от +15 до +35
- относительная влажность окружающего воздуха, %, не более	80
Габаритные размеры, мм, не более:	Устройство	Имитатор
	управления	сигналов
- длина	140	75
- ширина	105	80
	60	30
- высота
Масса, г, не более	500	150
ИМТД-Н-20/5-350
Питание, В		5
Номинальное сопротивление моста, Ом	350
Допускаемое отклонение напряжения электропитания, В	± (0,00003*ипит+0,0003)
ИМТД-Н-40/5-350
Питание, В		5

Номинальное сопротивление моста, Ом	350
Допускаемое отклонение напряжения электропитания, В	± (0,00003*Uпит+0,0003)
ИМТД-Н-30/10-350
Питание, В	10
Номинальное сопротивление моста, Ом	350
Допускаемое отклонение напряжения электропитания, В	± (0,00003*ипит+0,0003)
ИМТД-Т-2-240
Питание, мА	от 5 до 15
Номинальное сопротивление моста, Ом	240
Допускаемое отклонение тока электропитания, мА	± (0,00005*1пит+0,0001)
ИМТД-Т-6-350
Питание, мА	от 5 до 15
Номинальное сопротивление моста, Ом	350
Допускаемое отклонение тока электропитания, мА	± (0,00005*1пит+0,0001)
ИН-60
Питание, В	5
Номинальное сопротивление моста, Ом	200
Допускаемое отклонение напряжения электропитания, В	± (0,00003*ипит+0,0003)
ИОТР-2-100
Номинальное сопротивление, Ом	100
Номинальный диапазон воспроизводимого приращения сопротивления, Ом	± 2
Питание, мА	от 5 до 15
Допускаемое отклонение тока электропитания, мА	± (0,00005*1пит+0,0001)
ИОТР-2,4-120
Номинальное сопротивление, Ом	120
Номинальный диапазон воспроизводимого приращения сопротивления, Ом	± 2,4
Питание, мА	от 5 до 15
Допускаемое отклонение тока электропитания, мА	± (0,00005*Iпит+O,OOO1)
ИОТР-4-200
Номинальное сопротивление, Ом	200
Номинальный диапазон воспроизводимого приращения сопротивления, Ом	± 2,4
Питание, мА	от 5 до 15
Допускаемое отклонение тока электропитания, мА	± (0,00005*1пит+0,0001)
ИОТР-7-350
Номинальное сопротивление, Ом	350
Номинальный диапазон воспроизводимого приращения сопротивления, Ом	± 7
Питание, мА	от 5 до 15
Допускаемое отклонение тока электропитания, мА	± (0,00005*1пит+0,0001)
ИОТР-6-100
Номинальное сопротивление, Ом	100
Номинальный диапазон воспроизводимого приращения сопротивления, Ом	± 6

Питание, мА	от 5 до 15
Допускаемое отклонение тока электропитания, мА	± (0,00005*1пит+0,0001)
ИОТР-7,2-120
Номинальное сопротивление, Ом	120
Номинальный диапазон воспроизводимого приращения сопротивления, Ом	± 7,2
Питание, мА	от 5 до 15
Допускаемое отклонение тока электропитания, мА	± (0,00005*1пит+0,0001)
ИОТР-12-200
Номинальное сопротивление, Ом	200
Номинальный диапазон воспроизводимого приращения сопротивления, Ом	± 12
Питание, мА	от 5 до 15
Допускаемое отклонение тока электропитания, мА	± (0,00005*1пит+0,0001)
ИОТР-21-350
Номинальное сопротивление, Ом	350
Номинальный диапазон воспроизводимого приращения сопротивления, Ом	± 21
Питание, мА	от 5 до 15
Допускаемое отклонение тока электропитания, мА	± (0,00005*1пит+0,0001)

Знак утверждения типа

наносится на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
МАК-У	1713.000.01	1 шт.
Комплект монтажных частей	-	1 компл.
Руководство по эксплуатации	1713.000.01 РЭ	1 экз.
Паспорт	1713.000.01 ПС	1 экз.

Сведения о методиках (методах) измерений

приведены во 2.3 пункте руководства по эксплуатации 1713.000.01 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний;

утверждении государственной электрического напряжения

утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока».

Правообладатель

Федеральное автономное учреждение «Центральный аэрогидродинамический институт им. профессора Н.Е.Жуковского» (ФАУ «ЦАГИ»)

ИНН 5013009056

Юридический адрес: 140180, Московская обл., г. Жуковский, ул. Жуковского, д. 1

Телефон (факс): +7 495 5564281; +7 495 7776332

Web-сайт: www.tsagi.ru

E-mail: mera@tsagi.ru

Изготовитель

Федеральное автономное учреждение «Центральный аэрогидродинамический институт им. профессора Н.Е.Жуковского» (ФАУ «ЦАГИ»)

ИНН 5013009056

Адрес: 140180, Московская обл., г. Жуковский, ул. Жуковского, д. 1

Телефон (факс): +7 495 5564281; +7 495 7776332

Web-сайт: www.tsagi.ru

E-mail: mera@tsagi.ru

Испытательный центр

Федеральное автономное учреждение «Центральный аэрогидродинамический институт им. профессора Н.Е.Жуковского» (ФАУ «ЦАГИ»)

Адрес: 140180, Московская обл., г. Жуковский, ул. Жуковского, д. 1

Телефон (факс): +7 495 5564281; +7 495 7776332

Web-сайт: www.tsagi.ru

E-mail: mera@tsagi.ru

Уникальный номер записи в реестре аккредитованных лиц № РОСС СОБ 1.00164.2014.

---
