ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 896 от 12.05.2026
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
12 мая 2026 г.
896
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
/ \
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота
Федерального агентства по техническому регулированию и метрологии
Сертификат: 316B076EA979CDFD7618B7011C5621C3 Кому выдан: Лазаренко Евгений Русланович Действителен: с 13.01.2026 до 08.04.2027
Е.Р. Лазаренко
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
12 от «___»
и метрологии
___________ 2026 г. № 896
Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испытаний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |
Установки измерительные мобильные |
УЗМ |
УЗМ.Т-800 зав. № 0116 |
27867-09 |
МП 0733-9 2018 |
04.08. 2025 |
Акционерное общество «Инженернопроизводственная фирма «Сибнефтеавтоматика» (АО «ИПФ «СибНА»), г.Тюмень |
ВНИИР- филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» , г. Казань |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 12 » мая 2026 г. № 896
Лист № 1 Регистрационный № 27867-09 Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки измерительные мобильные УЗМ Назначение средства измеренийУстановки измерительные мобильные УЗМ (далее - установки) предназначены для автоматических измерений массы скважинной жидкости, добываемой из нефтяных скважин, объема попутного нефтяного газа в составе нефтегазоводяной смеси (далее - НС), приведенного к стандартным условиям и массы скважинной жидкости за вычетом массы воды и попутного нефтяного газа.
Описание средства измеренийПринцип работы установки основан на следующих методах измерений:
-
A) Методы измерений массового расхода и массы скважинной жидкости:
-
- метод гидростатического взвешивания;
-
- прямой метод динамических измерений с применением счетчиков-расходомеров массовых;
Б) Методы измерений объемного расхода и объема попутного нефтяного газа, приведенного к стандартным условиям:
-
- косвенный метод «P,V,T»;
-
- прямой метод динамических измерений с применением расходомеров газа;
-
B) Методы измерений массового расхода скважинной жидкости за вычетом воды и попутного нефтяного газа:
-
- косвенный метод расчета объемной доли воды в скважинной жидкости по измеренному значению плотности жидкости;
-
- прямой метод измерений объемной доли воды в скважинной жидкости поточным преобразователем влагосодержания.
Установка выпускается в двух модификациях:
-
- УЗМ - в блок-боксах (мобильных зданиях) или на рамном основании (открытое исполнение), с возможностью установки на прицеп специальный;
-
- УЗМ.Т - в блок-боксах на базе шасси автомобиля.
В состав установки входит:
-
- блок технологический;
-
- блок контроля и управления;
-
- опционально: прицеп специальный (УЗМ) или шасси автомобиля (УЗМ.Т).
В случае закрытого исполнения (в блок-боксе): технологический блок и блок контроля и управления представляют собой два отдельных помещения, расположенных в одном или нескольких закрытых блок-боксах или кузове-фургоне.
В случае открытого исполнения: технологический блок и блок контроля и управления размещают на одно основание.
В технологическом блоке размещены трубопроводная обвязка, сепарационная емкость, первичные преобразователи средств измерений, запорная и регулирующая арматура, системы вентиляции.
Блок технологический обеспечивает:
- отделение свободного газа из смеси и выполнение цикла измерения расхода по жидкости и газу;
- передачу информации с датчиков давления, датчиков расхода, датчиков температуры и сигнализаторов (индикаторов) уровня в блок контроля и управления;
- визуальный контроль за технологическими параметрами: давление, уровень жидкости в емкости сепарационной.
В блоке контроля и управления размещены вторичные преобразователи средств измерений, средства электрического питания средств измерений, средства управления и электрического питания силового электрооборудования, блок управления и индикации (далее - БУИ).
Блок контроля и управления обеспечивает:
- электрическое питание КИПиА, установленных в блоке технологическом;
- управление и электрическое питание силового электрооборудования;
- прием сигналов с датчиков избыточного и дифференциального давлений, датчиков расхода, температуры и сигнализаторов (индикаторов) уровня;
- обработку сигналов по заданному в программе алгоритму и вычисление расходов по жидкости, компонентам (вода, нефть) и газу контролируемой скважины;
- передачу информации о параметрах измеряемой среды и нештатной ситуации на верхний уровень по стандартному интерфейсу RS 485 (RS 232) Modbus RTU, Modbus TCP/IP (Ethernet) и вывод данной информации на дисплей контроллера и/или панели оператора БУИ;
- сохранение в памяти информации о результатах измерений, полученных в автоматическом режиме в течение последних трех месяцев;
- контроль загазованности и пожара в блоке технологическом.
- опционально возможно управление внешним переключателем скважин многоходовым (ПСМ).
Общий вид установки и технологического блока приведен на рисунках 1а, 1б, 1в, 1г, 1д.

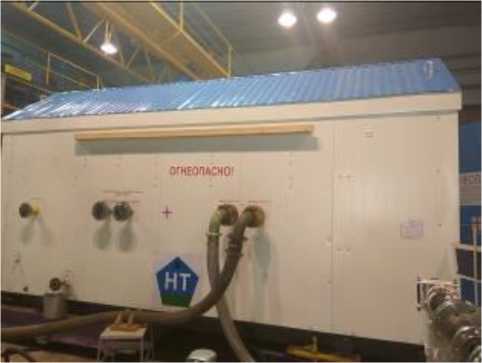

Рисунок 1а - Общий вид блок-боксов установки (технологического блока, блока контроля и управления)
Место нанесения заводского номера и знака утверждения типа
Место нанесения заводского номера и знака утверждения типа

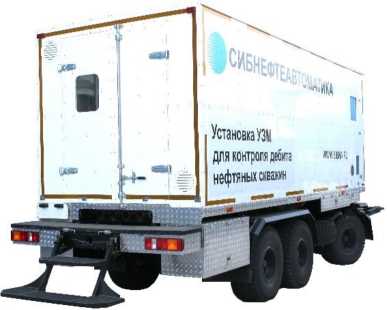

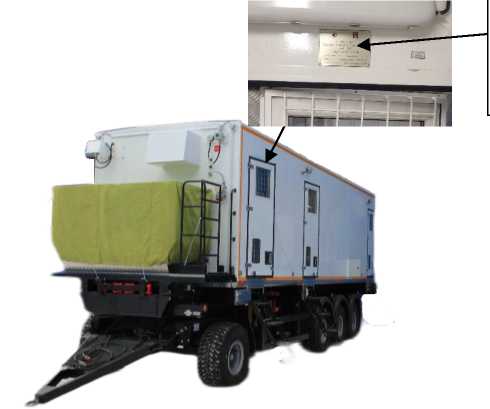

Рисунок 1б - Общий вид установки на базе прицепа специального

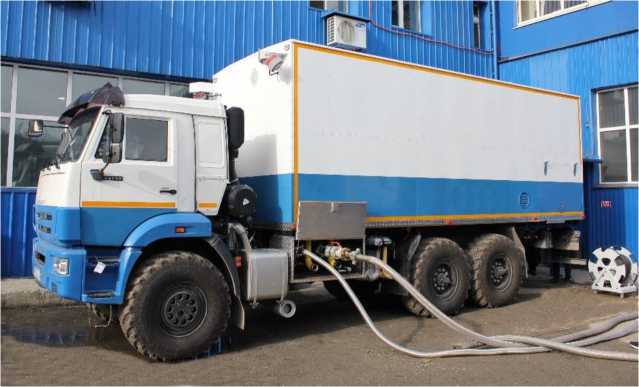

Рисунок 1в - Общий вид установки на базе шасси автомобиля

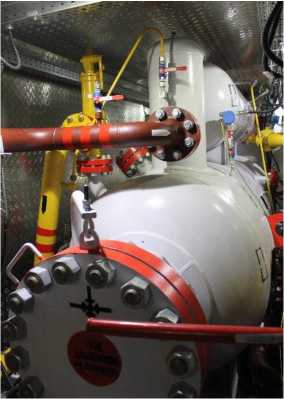

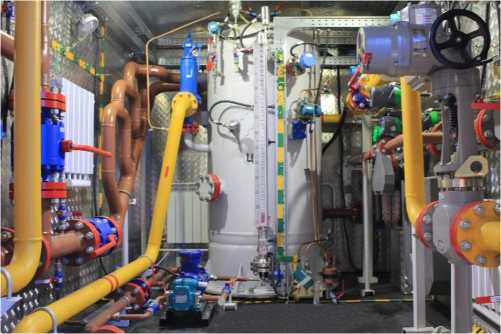

Рисунок 1г - Общий вид технологического блока при закрытом исполнении
Место нанесения заводского номера и знака утверждения типа

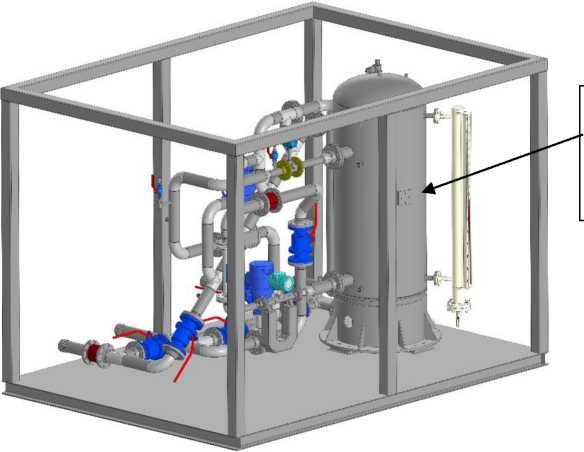

Рисунок 1д - Общий вид установки открытого исполнения (на рамном основании)
Структура условного обозначения установки:
«УЗМ. X - X X X» ТУ 3667-014-12530677-98
---Обозначение технических условий
Обозначение максимального измеряемого расхода установки, т/сут. Сокращенное наименование типа установки УЗМ или УЗМ.Т
Пример записи обозначения установки:
Установка измерительная мобильная «УЗМ.Т-400» ТУ 3667-014-12530677-98, где:
УЗМ - установка измерительная мобильная, на базе шасси автомобиля, 400 - верхний предел измерения жидкости, т/сут.
Перечень применяемых в установке средств измерений и их регистрационные номера в Федеральном информационном фонде по обеспечению единства измерений (регистрационный номер) приведен в таблице 1.
Таблица 1 - Перечень средств измерений, применяемых в составе установки
|
Наименование средства измерений |
Регистрационный номер |
|
Счетчики-расходомеры массовые Micro Motion |
45115-16 |
|
Счетчики-расходомеры массовые ЭЛМЕТРО-Фломак |
47266-16 |
|
Счетчики-расходомеры массовые кориолисовые ROTAMASS |
27054-14 |
|
Счетчики-расходомеры массовые кориолисовые ROTAMASS мод. RC |
75394-19 |
|
Счетчики-расходомеры массовые кориолисовые ROTAMASS мод. RCCT, RCCS/RCCF, RCCS/RCCR |
27054-09 |
|
Расходомеры массовые Promass (мод. Promass 300, Promass 500) |
68358-17 |
|
Расходомеры-счетчики массовые OPTIMASS |
78635-20 |
|
Расходомеры-счетчики массовые OPTIMASS х400 |
53804-13 |
|
Счетчики-расходомеры массовые ЭМИС-МАСС 260 |
77657-20 |
|
Счетчики-расходомеры массовые Штрай-Масс |
70629-18 |
Продолжение таблицы 1
|
Наименование средства измерений |
Регистрационный номер |
|
Счетчики газа вихревые СВГ |
13489-13 |
|
Датчики расхода газа ДРГ.М |
26256-06 |
|
Датчики расхода газа ДРГ.М2 |
95805-25 |
|
Датчики расхода газа DYMETIC-1223M |
77155-19 |
|
Влагомеры сырой нефти ВСН-2 |
24604-12 |
|
Влагомеры сырой нефти ВСН-2 |
24604-03 |
|
Влагомеры сырой нефти ВСН-2 |
24604-07 |
|
Влагомер поточный ВСН-АТ |
62863-15 |
|
Влагомер сырой нефти ВСН-АТ |
42678-09 |
|
Измерители обводненности Red Eye |
47355-11 |
|
Влагомеры поточные ВСН-АТ |
86284-22 |
|
Влагомеры многофазные поточные ВМП |
93637-24 |
|
Плотномеры 804 |
47933-11 |
|
Преобразователи плотности и вязкости FDM,FVM,HFVM |
62129-15 |
|
Плотномеры Sarasota |
51945-12 |
|
Комплексы программно-технические «TREI» |
38976-08 |
|
Контроллеры логические программируемые ПЛК 200 |
84822-22 |
|
Контроллеры программируемые логические и модули удаленного ввода-вывода Элсима |
74628-19 |
|
Устройства программного управления "TREI-5B" |
31404-08 |
|
Контроллеры программируемые логические REGUL RX00 |
63776-16 |
|
Модули измерительно-вычислительные МСС хх |
76108-19 |
|
Контроллеры САТЕЛЛИТ |
85223-22 |
|
Контроллеры программируемые логические АБАК ПЛК |
63211-16 |
|
Контроллеры программируемые ЭЛСИ-ТМК |
62545-15 |
|
Комплексы измерительно вычислительные на базе устройств программного управления «TREI-5В» |
19767-12 |
|
Системы управления модульные B&R X20 |
57232-14 |
|
Контроллеры SCADAPack 32/32Р, 314/314Е, 330/334 (330Е/334Е), 350/357 (350Е/357Е), 312, 313, 337Е, 570/575 |
69436-17 |
|
Контроллеры программируемые SIMATIC S7-300 |
15772-11 |
|
Контроллеры программируемые SIMATIC S7-1200 |
63339-16 |
|
Устройства распределенного ввода-вывода SIMATIC ЕТ 200SР |
60344-15 |
|
Модули измерительные контроллеров программируемых SIMATIC S7-1500 |
60314-15 |
|
Устройства распределенного ввода-вывода SIMATIC ЕТ 200SР |
74165-19 |
|
Контроллеры механизированного куста скважин КМКС |
50210-12 |
|
Контроллеры универсальные МИКОНТ-186 |
54863-13 |
|
Термопреобразователи (датчики температуры) с унифицированным выходным сигналом (4-20) мА и допускаемой основной приведенной погрешностью измерений ± 0,25 % |
- |
|
Преобразователи давления измерительные (датчики давления) с унифицированным выходным сигналом (4-20) мА и допускаемой приведенной погрешностью измерений ± 0,5 % |
- |
|
Манометры показывающие, класс точности не ниже 1,5 |
- |
|
Примечание - Комплектация каждого экземпляра установки определяется особыми требованиями заказчика и условиями эксплуатации. | |
Заводской номер установок наносится на таблички ударным способом, фотохимическим способом или методом глубокого травления. Таблички крепятся на элементах конструкции установки: при изготовлении в блок-боксах (мобильных зданиях) - снаружи блоков технологических и блоков контроля и управления у входа (рисунок 1а); при изготовлении на базе прицепа и шасси автомобиля - внутри кузова-фургона над входом (рисунок 1б); в установках открытого типа -на раме (рисунок 1д), а также в эксплуатационной документации типографским способом. Формат нанесения заводского номера - цифровой.
Нанесение знака поверки на средство измерений не предусмотрено.
Программное обеспечениеПрограммное обеспечение (далее - ПО) является встроенным в контроллер в составе БУИ установки.
ПО установки обеспечивает автоматическое управление процессом измерения, преобразование входной информации о параметрах продукции нефтяных скважин и вычисление на их основе дебитов скважин по жидкости, воде, нефти и газу, отображение информации о процессе измерения, вычисления и измеренных параметров, передачу информации на верхний уровень.
Информационный обмен между контроллером в составе БУИ и верхним уровнем осуществляется при помощи протокола ModBUS RTU с использованием стандартного интерфейса RS-485.
Защита ПО установки измерительной мобильной УЗМ от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2 и 3.
Таблица 2 - Идентификационные данные ПО установки с БУИ на базе контроллеров универсальных, кроме «Миконт-186»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
БУИ |
|
Номер версии (идентификационный номер) ПО |
UZM2018 |
|
Цифровой идентификатор ПО (контрольная сумма) |
6ACB1F0C |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Таблица 3 - Идентификационные данные ПО установки с БУИ на базе контроллеров универсальных «Миконт-186»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
БУИ |
|
Номер версии (идентификационный номер) ПО |
UZM2010 |
|
Цифровой идентификатор ПО (контрольная сумма) |
ED78 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
Влияние на ПО установки измерительной мобильной УЗМ через стандартный интерфейс RS-485 отсутствует. Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Метрологические и технические характеристикиМетрологические характеристики установки приведены в таблице 4, основные технические характеристики установки приведены в таблице 5.
Таблица 4 - Метрологические характеристики установки
|
Наименование параметра |
Значение |
|
Диапазон измерений массового расхода жидкости, т/сут |
от 0,24 до 15001) |
|
Диапазон измерений объемного расхода газа, приведенного к стандартным условиям, м3/сут |
от 40 до 15000001) |
|
Пределы допускаемой основной2) относительной погрешности установки, %, при измерении:
|
±2,5 ±5,0 |
|
Пределы допускаемой основной2) относительной погрешности установки при измерении массы скважинной жидкости за вычетом воды и попутного нефтяного газа при содержании воды в скважинной жидкости (в % объемных долях), %: до 70 % св. 70 до 95% св. 95 % |
±6,0 ±15,0 не нормируется |
| |
Таблица 5 - Основные технические характеристики установки
|
Наименование параметра |
Значение | |
|
УЗМ |
УЗМ.Т | |
|
Рабочая среда |
Нефтегазоводяная смесь | |
|
Параметры рабочей среды:
-диапазон кинематической вязкости жидкости, м2/с
|
4,0* от +5 до +75** от 140’6 до 12040’6*** от 760**** до 1200 200***** 100 | |
|
Параметры электропитания:
|
380 220 50 от +10 до -10 от +1 до -1 | |
|
Потребляемая мощность, кВ •А, не более |
18 | |
Продолжение таблицы 5
|
Наименование параметра |
Значение | |
|
УЗМ |
УЗМ.Т | |
|
Габаритные размеры, мм, не более
|
13000 3200 4000 |
12000 2550 4000 |
|
Масса установки, кг, не более Масса кузова-фургона, кг, не более |
24000 20000 |
38000 23525 |
|
Условия эксплуатации:
|
от -60 до +40 от 30 до 90 от 84,0 до 106,7 | |
|
* по специальному заказу давление может быть увеличено до 6,3 и 10,0 МПа; ** по специальному заказу диапазон рабочих температур может быть расширен от минус 10 до плюс 90 °С; по специальному заказу диапазон вязкости может быть расширен от 140-6 до 250 •IO-6 м2/с; **** по специальному заказу диапазон плотности рабочей среды может быть расширен от 600 до 1200 кг/м3; ***** по специальному заказу верхний предел газосодержания, приведенного к стандартным условиям, может быть увеличен до 2500 м3/т | ||
|
Примечание - В таблице приведены максимальные диапазоны значений для всех типоразмеров и исполнений установок. Значения технических характеристик и параметров рабочей среды для каждого экземпляра установки определяются ее комплектацией и указываются в паспорте и руководстве по эксплуатации. | ||
Таблица 6 - Показатели надежности установки
|
Наименование параметра |
Значение |
|
Средняя наработка на отказ, ч |
25000 |
|
Средний срок службы, лет, не менее |
10 |
наносится на табличку блока контроля и управления установки фотохимическим способом методом глубокого травления, а также в центре титульных листов руководств по эксплуатации и паспортов типографским способом.
Комплектность средства измеренийКомплектность поставки установок соответствует таблице 7.
Таблица 7 - Комплектность установок УЗМ
|
Наименование изделия |
Обозначение |
Количество, шт. |
|
Установка измерительная мобильная УЗМ |
ХХХ.00.00.000 (ХХХ.00.00.000-01) |
1 |
|
Комплект монтажных частей |
ХХХ.50.00.000 (ХХХ.50.00.000-01) |
1 |
|
Комплект запасных частей |
ХХХ.60.00.000 |
1 |
|
Комплект инструмента и принадлежностей |
ХХХ.70.00.000 |
1 |
|
Эксплуатационная документация согласно ведомости эксплуатационной документации |
ХХХ.00.00.000ВЭ |
1 |
|
ХХХ - шифр исполнения установок УЗМ согласно ТУ 3667-014-12530677-98 | ||
приведены в документе «ГСИ. Масса скважинной жидкости и объем газа, извлекаемых из нефтяных скважин. Методика измерений установками измерительными мобильными УЗМ» (свидетельство об аттестации RA.RU.313391/10809-23 от 27.09.2023, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2023.46787).
Нормативные и технические документы, устанавливающие требования к средству измеренийПостановление Правительства РФ от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п.6.2.1, п. 6.5)
ГОСТ 8.637-2013 ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков
ТУ 3667-014-12530677-98 Установка измерительная мобильная УЗМ. Технические условия ГОСТ Р 8.1016-2022 «ГСИ. Измерения количества добываемых из недр нефти и попутного нефтяного газа. Общие метрологические и технические требования»
ИзготовительАкционерное общество «Инженерно-производственная фирма «Сибнефтеавтоматика» (АО «ИПФ «СибНА»)
ИНН 7203069360
Адрес: 625014, Россия, г.Тюмень, ул.Новаторов, 8
Телефон: (3452) 689-555, 393-455
E-mail: sibna@sibna.ru
Испытательный центрВсероссийский научно - исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологиии им. Д.И. Менделеева»
(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 420088, Россия, Республика Татарстан, г. Казань, ул. 2-ая Азинская, д. 7 «а» Телефон: +7 843 272 46 11
E-mail: office@vniir.org
Регистрационный номер в реестре аккредитованных лиц ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа №RA.RU 310592
