(обязательное)

Государственная поверочная схема для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц.

(обязательное)

Государственная поверочная схема для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц.

(обязательное)

Государственная поверочная схема для средств измерений электроэнергетических

величин в диапазоне частот от 1 до 2500 Гц.

* Для СИ только угла фи применяются однофазные или трехфазные (по одной из фаз)

рабочие эталоны

(обязательное)

Государственная поверочная схема для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц.

(обязательное)

Государственная поверочная схема для средств измерений электроэнергетических

величин в диапазоне частот от 1 до 2500 Гц.

* Uh - номинальное напряжение поддиапазона измерения Ui, U2 или Uo.

(обязательное)

Государственная поверочная схема для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

23 июля 2021 г.

Москва

Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734, требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, установленными приказом Министерства промышленности и торговли Российской Федерации от И февраля 2020 г. № 456, а также принимая во внимание раздел IV протокола научно-технической комиссии по метрологии и измерительной технике Федерального агентства по техническому регулированию и метрологии от 23 декабря 2019 г. № 04-30-пр, приказываю:

• 1. Утвердить прилагаемую Государственную поверочную схему для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц (далее - ГПС).

• 2. Установить, что:

ГПС применяется для Государственного первичного эталона единицы электрической мощности в диапазоне частот от 1 до 2500 Гц, эталонов и средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц и вводится в действие с 1 августа 2021 г.;

эталоны, аттестованные на соответствие ГОСТ 8.551-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц» (далее - ГОСТ 8.551-2013) или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

эталоны, аттестованные на соответствие ГОСТ 8.551-2013, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие ГОСТ 8.551-2013, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по ГОСТ 8.551-2013 или локальным поверочным схемам или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений после даты окончания срока действия свидетельства об аттестации.

• 3.  Управлению стандартизации совместно с ФГУП «ВНИИМ им. Д.И.Менделеева» обеспечить прекращение применения в качестве национального стандарта Российской Федерации межгосударственного стандарта ГОСТ 8.551-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц».

• 4. ФГУП «ВНИИМ им. Д.И.Менделеева» направить сведения о ГПС в ФГУП «ВНИИФТРИ» для их внесения в Федеральный информационный фонд по обеспечению единства измерений.

• 5. Управлению метрологии, государственного контроля и надзора обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно - телекоммуникационной сети «Интернет».

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Руководитель

г                            \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТ ЭН

Сертификат: 028BB28700A0AC3E9843FA50B54F4O6F4C Кому выдан; Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «23» июля 2021 г. № 1436

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ЭЛЕКТРОЭНЕРГЕТИЧЕСКИХ ВЕЛИЧИН

В ДИАПАЗОНЕ ЧАСТОТ ОТ 1 ДО 2500 ГЦ

Государственная поверочная схема для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц (далее - ГПС СИ ЭЭВ) распространяется на государственный первичный эталон единицы электрической мощности в диапазоне частот 1 - 2500 Гц (ГЭТ 153-2019), реализующий воспроизведение и передачу единиц следующих электроэнергетических величин:

активная электрическая мощность - ватт (Вт);

реактивная электрическая мощность - вар (вар);

напряжение основной гармоники несинусоидального напряжения - вольт (В);

сила тока основной гармоники несинусоидального тока - ампер (А);

угол сдвига фазы между основными гармониками напряжения и тока - градус (°);

угол сдвига фазы между основными гармониками напряжения или тока в двух различных фазах в трехфазной системе - градус (°);

коэффициенты гармоник напряжения, тока и суммарные коэффициенты гармоник (%);

напряжение прямой, обратной и нулевой последовательностей в трехфазных сетях - вольт (В);

сила тока прямой, обратной и нулевой последовательностей в трехфазных сетях - ампер (А);

коэффициентов несимметрии напряжения обратной и нулевой последовательностей в трехфазных сетях (%).

ГПС СИ ЭЭВ устанавливает порядок передачи единиц от государственного первичного эталона вторичным и рабочим эталонам, а также соответствующим СИ с указанием методов передачи единиц и показателей точности эталонов и СИ.

Графическая часть ГПС СИ ЭЭВ приведена в Приложениях А - Е.

В настоящем документе использованы следующие обозначения и сокращения:

ГПС - государственная поверочная схема;

ГПЭ - государственный первичный эталон;

ГЭТ - государственный эталон;

ВЭТ - вторичный эталон;

РЭ - рабочий эталон;

СКО - среднее квадратическое отклонение;

СКЗ - среднее квадратическое значение;

Sg и Sa - Относительные и абсолютные значения СКО соответственно;

и_а5 и и_аА - относительная и абсолютная стандартная неопределенность, оцениваемая по типу А соответственно;

Ues и ид - относительная и абсолютная стандартная неопределенность, оцениваемая по типу В соответственно;

Ug и и_д - относительная и абсолютная расширенная суммарная стандартная неопределенность при коэффициенте охвата 2;

0з и 0_д - относительная и абсолютная неисключенная систематическая погрешность;

U1 и I1 - основные гармоники напряжения и тока соответственно;

ф_и1, Фи_аиЬ, ф1а1_Ь - углы сдвига фаз между напряжением и током в одной фазе, между двумя напряжениями или двумя токами в трехфазной сети соответственно;

U1, U2, U0 - напряжения прямой, обратной и нулевой последовательностей в трехфазных сетях соответственно;

К2 и К0 - коэффициенты обратной и нулевой последовательностей напряжения.

• 3.1. Государственный первичный эталон единицы электрической мощности в диапазоне частот 1 -  2500 Гц (ГПЭ) представляет собой

многофункциональную информационно-измерительную систему, состоящую из ряда реальных (аппаратно-реализованных) и виртуальных (программно-реализованных) подсистем, каждая из которых воспроизводит единицы одной или нескольких взаимосвязанных электроэнергетических величин, указанных выше, и обеспечивает возможность их передачи соответствующим вторичным эталонам и наиболее точным СИ:

подсистема воспроизведения единиц активной и реактивной мощности переменного тока (базовая подсистема);

подсистема воспроизведения единиц напряжения и силы тока основных гармоник несинусоидального напряжения и тока;

подсистема воспроизведения единицы угла сдвига фаз между основными гармониками напряжения и тока в однофазной сети (ф_и1) и угла сдвига фаз между основными гармониками напряжения (ф_иаиЬ) или тока (ф1_аг_Ь) в двух различных фазах трехфазной сети;

подсистема воспроизведения единиц коэффициентов гармоник напряжения n-го порядка (К_эи(_П)), и тока (К_Э1(_П)), а также суммарных коэффициентов гармоник (К_эи, К_Э1);

подсистема воспроизведения единиц напряжения прямой (U1), обратной (U2) и нулевой (U0) последовательностей в трехфазных сетях;

подсистема воспроизведения единиц коэффициентов несимметрии напряжения обратной (К2) и нулевой (К0) последовательностей в трехфазных сетях.

• 3.2. В состав технических средств государственного первичного эталона единицы электрической мощности в диапазоне частот 1 - 2500 Гц входят:

синхронизированные источники напряжения и тока с программируемым гармоническим составом, обеспечивающие формирование СКЗ напряжения до 1000 В и силы тока до 50 А;

первичные преобразователи напряжения (резистивные и индуктивный делители напряжения);

первичные преобразователи тока (комплект безреактивных шунтов, электронный измерительный трансформатор);

аналого-цифровые измерительные преобразователи напряжения и тока;

средства обработки и представления информации на основе персонального компьютера, обеспечивающие расчет значений всех воспроизводимых эталоном величин;

аппаратура для исследований и периодической аттестации эталона.

• 3.3. Каждая из указанных выше подсистем ГПЭ выполняет функцию государственного первичного эталона воспроизводимых ею единиц. Метрологические и технические характеристики каждой подсистемы ГПЭ, соответствующих вторичных и рабочих эталонов и СИ представлены далее отдельно и отражены в графических приложениях А - Е.

• 4. Подсистемы государственного первичного эталона единицы электрической мощности в диапазоне частот 1 - 2500 Гц

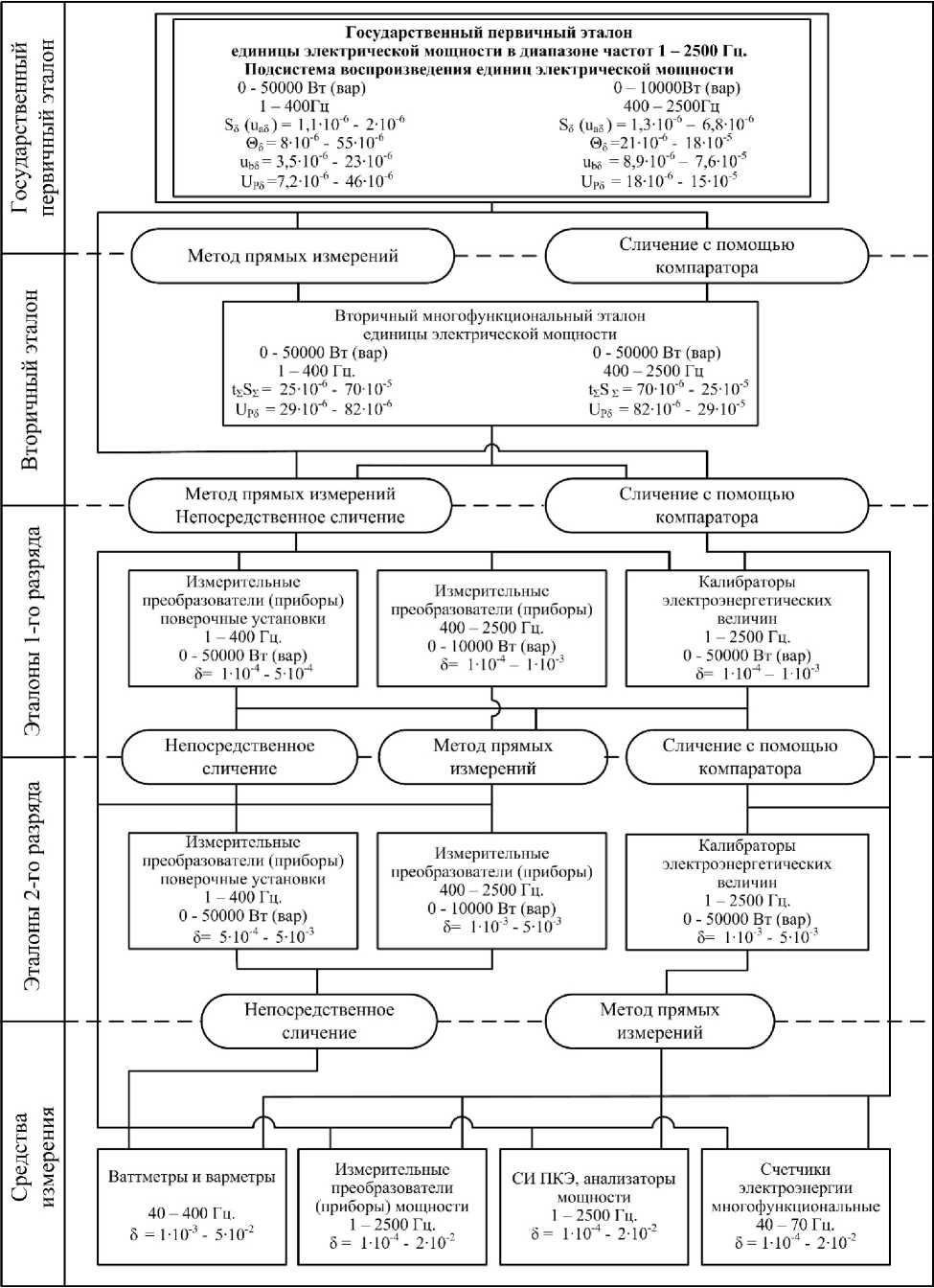

• 4.1.1. Единицы активной (Вт) и реактивной (вар) электрической мощности воспроизводятся:

в области частот от 1 до 400 Гц в диапазоне мощности от 0 до 50000 Вт (вар), при напряжении от 0,01 до 1000 В, силе тока от 0,01 до 50 А, значениях коэффициентов активной и реактивной мощности от 0 до 1,0

в области частот от 400 до 2500 Гц в диапазоне мощности от 0 до 10000 Вт (вар), при напряжении от 0,01 до 1000 В, силе тока от 0,01 до 10 А, значениях коэффициентов активной и реактивной мощности от 0 до 1,0.

Показатели точности воспроизведения единиц активной и реактивной электрической мощности приведены в таблице 1.

Таблица 1

где:

Ss - среднее квадратическое отклонение (далее - СКО) результата измерений в относительной форме при 30 независимых измерениях;

05  - доверительные границы неисключенной относительной систематической погрешности;

Ug - относительная стандартная неопределенность, оцениваемая по типу А; и_в8 - относительная стандартная неопределенность, оцениваемая по типу В; Ug - расширенная суммарная стандартная неопределенность при коэффициенте охвата 2.

Примечание: Индекс g используется для относительных значений показателей точности воспроизведения единиц (Sg, 08, Ug и др.).

• 4.1.2. Вторичные эталоны

В качестве вторичных эталонов (ВЭТ) используются однофазные и трехфазные измерительные преобразователи (приборы) активной и реактивной электрической мощности и калибраторы (многозначные меры) активной и реактивной электрической мощности. Единицы активной и реактивной электрической мощности передаются рабочим эталонам 1-го и 2-го разрядов и средствам измерений методами прямых измерений, непосредственных сличений и сличений с помощью компаратора. Доверительные границы СКО суммарной относительной погрешности ВЭТ tsSs при 30 независимых измерениях, включая нестабильность ВЭТ за интервал между аттестациями при доверительной вероятности 0,99, должны составлять от 2540^-6 до 7040^-6 в диапазоне частот от 1 до 400 Гц и от 7040^-6 до 25040^-6 в диапазоне частот от 400 до 2500 Гц.

Расширенная стандартная неопределенность измерений Ug в тех же диапазонах частот должна составлять от 2940^-6 до 8240^-6 и от 8240^-6 до 29040^-6 соответственно.

• 4.1.3. Рабочие эталоны (РЭ) 1-го разряда

РЭ 1-го разряда предназначены для передачи единиц активной и реактивной электрической мощности РЭ 2-го разряда и СИ измерений электрической мощности и энергии методами прямых измерений, непосредственных сличений и сличений с помощью компаратора.

В качестве РЭ 1-го разряда используют однофазные и трехфазные измерительные приборы, измерительные преобразователи электрической мощности и меры - калибраторы электрической мощности.

Пределы допускаемых относительных погрешностей РЭ 1-го разряда при доверительной вероятности 0,95 за интервал между аттестациями должны составлять от V10^-4 до 5,0 • 10^-4 (менее 5Д10^-4) в диапазоне частот от 1 до 400 Гц и от 1 • 10^-4 до 1 • 10^-3 (менее 1 • 10^-3) в диапазоне частот от 400 до 2500 Гц.

Соотношение пределов допускаемых относительных доверительных погрешностей РЭ 1-го разряда и пределов допускаемых относительных доверительных погрешностей РЭ 2-го разряда должно быть не более 1/3.

• 4.1.4. Рабочие эталоны 2-го разряда.

РЭ 2-го разряда предназначены для калибровки и поверки средств измерений активной и реактивной электрической мощности и энергии методами непосредственных сличений и прямых измерений.

В качестве РЭ 2-го разряда применяют однофазные и трехфазные измерительные приборы и преобразователи, калибраторы электрической мощности и поверочные установки.

Примечание: В методиках поверки и нормативных документах на средства поверки счетчиков электрической энергии наряду с терминами "эталонный измерительный преобразователь мощности" используется термин "эталонный счетчик электрической энергии". Оба типа устройств могут равноправно применяться для целей поверки.

Пределы допускаемых относительных погрешностей РЭ 2-го разряда при доверительной вероятности 0,95 за интервал между аттестациями должны составлять от 5 •IO^-4 до 5-10^-3 (включая 5-10^-4) в диапазоне частот от 1 до 400 Гц и от 1-10^-3 до 5-10^-3 (включая 1-10^-3) в диапазоне частот от 40 до 2500 Гц.

Соотношение пределов допускаемых относительных доверительных погрешностей РЭ 2-го разряда и пределов допускаемых погрешностей средств измерений должно быть не более 1/3.

• 4.1.5. Средства измерений

  • 4.1.5.1. В качестве СИ применяются однофазные и трехфазные ваттметры, варметры, измерительные преобразователи активной и реактивной электрической мощности и однофазные и трехфазные счетчики электрической энергии.

  • 4.1.5.2.  Пределы допускаемых относительных погрешностей СИ за интервал между поверками должны составлять от 1-10^-4 до 2-10^-2.

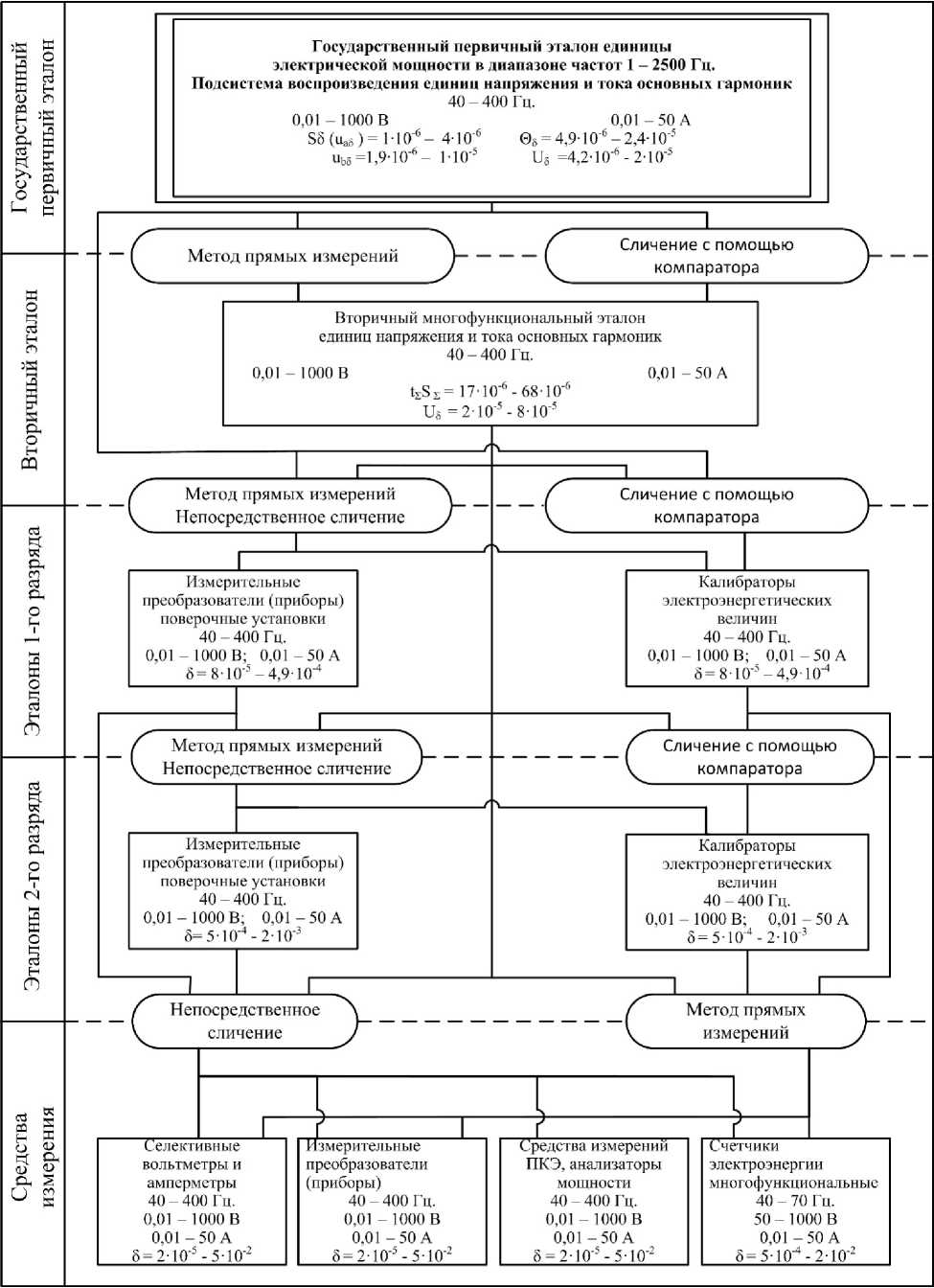

• 4.2.1. Единицы напряжения (В) и силы тока (А) основных гармоник несинусоидального напряжения (U1) и тока (I1) воспроизводятся в диапазонах: напряжений - от 0,01 до 1000 В, токов - от 0,01 до 50 А и частот основной гармоники - от 40 до 400 Гц с СКО результата измерений и стандартной неопределенность по типу А S₅(u_A5) - от 140^-6 до 440^-6; неисключенной систематической погрешностью 05 - от 4,940^-6 до 2,440^-5; стандартной неопределенность по типу В u_B5 - от 1,9-10^-6 до V10^-5 и расширенной суммарной стандартная неопределенность U5 - от 4,240^-6 до 240^-5.

• 4.2.2. Вторичные эталоны

В качестве вторичных эталонов (ВЭТ) единиц напряжения U1 и тока I1 используются многофункциональные измерительные преобразователи (приборы), измерительные установки, селективные вольтметры и амперметры и калибраторы напряжения U1 и тока I1. Единицы напряжения U1 и тока I1 передаются рабочим эталонам 1-го и 2-го разрядов и средствам измерений методами прямых измерений, непосредственных сличений и сличений с помощью компаратора в диапазонах напряжений - от 0,01 до 1000 В, токов - от 0,01 до 50 А и частот основной гармоники - от 40 до 400 Гц.

Доверительные границы СКО суммарной относительной погрешности ВЭТ tsSs при 30 независимых измерениях, включая нестабильность ВЭТ за интервал между аттестациями при доверительной вероятности 0,99, должны составлять от 1,7-10^-5 до 6,8-10^-5 Расширенная стандартная неопределенность измерений U₅ должна составлять от 2-10^-5 до 8-10^-5.

• 4.2.3. Рабочие эталоны 1-го разряда

РЭ 1-го разряда предназначены для передачи единиц напряжения U1 и тока I1 эталонам 2-го разряда и рабочим средствам измерений напряжения U1 и тока I1 методами прямых измерений, непосредственных сличений и сличений с помощью компаратора.

В качестве РЭ 1-го разряда используют селективные измерительные преобразователи (приборы) напряжения U1 и тока I1 и меры - калибраторы электроэнергетических величин с функцией воспроизведения основных гармоник несинусоидального напряжения и тока. Диапазоны передаваемых значений напряжения - от 0,01 до 1000 В и силы тока - от 0,01 до 50 А.

Пределы допускаемых погрешностей эталонов 1-го разряда при доверительной вероятности 0,95 за интервал между аттестациями должны составлять от 8-10^-5 до 5-10^-4 (мение 5^10^-4) в диапазоне частот основной гармоники от 1 до 400 Гц.

Соотношение пределов допускаемых погрешностей эталонов 1-го разряда и пределов допускаемых погрешностей РЭ 2-го разряда должно быть не более 1/3.

• 4.2.4. Рабочие эталоны 2-го разряда.

РЭ 2-го разряда предназначены для калибровки и поверки средств измерений напряжения U1 и силы тока I1 методами прямых измерений и непосредственных сличений.

В качестве РЭ 2-го разряда применяют селективные измерительные преобразователи (приборы) напряжения U1 и тока I1 и меры - калибраторы электроэнергетических величин с функцией воспроизведения основных гармоник несинусоидального напряжения и тока. Диапазоны передаваемых значений напряжения - от 0,01 до 1000 В и сила тока - от 0,01 до 50 А.

Пределы допускаемых относительных доверительных погрешностей эталонов 2-го разряда при доверительной вероятности 0,95 за интервал между аттестациями должны составлять от 520^-4 до 210^-3 (включая 520^-4) в диапазоне частот основной гармоники от 1 до 400 Гц.

Соотношение пределов допускаемых относительных доверительных погрешностей эталонов 2-го разряда и пределов допускаемых погрешностей рабочих средств измерений должно быть не более 1/3.

• 4.2.5. Средства измерений

В качестве СИ применяются однофазные селективные вольтметры и амперметры, измерительные преобразователи (приборы) напряжения U1 и тока I1, средства измерений ПКЭ, анализаторы электрической мощности и многофункциональные счетчики электрической энергии с функцией воспроизведения основных гармоник несинусоидального напряжения и тока.

Диапазоны измерений СИ: напряжение - от 0,01 до 1000 В и сила тока - от 0,01 до 50 А. Диапазон частот основной гармоники от 1 до 400 Гц (для счетчиков - от 40 до 70 Гц).

Пределы допускаемых относительных погрешностей СИ Д₀ за интервал между поверками должны составлять от 210^-5 до 520^-2.

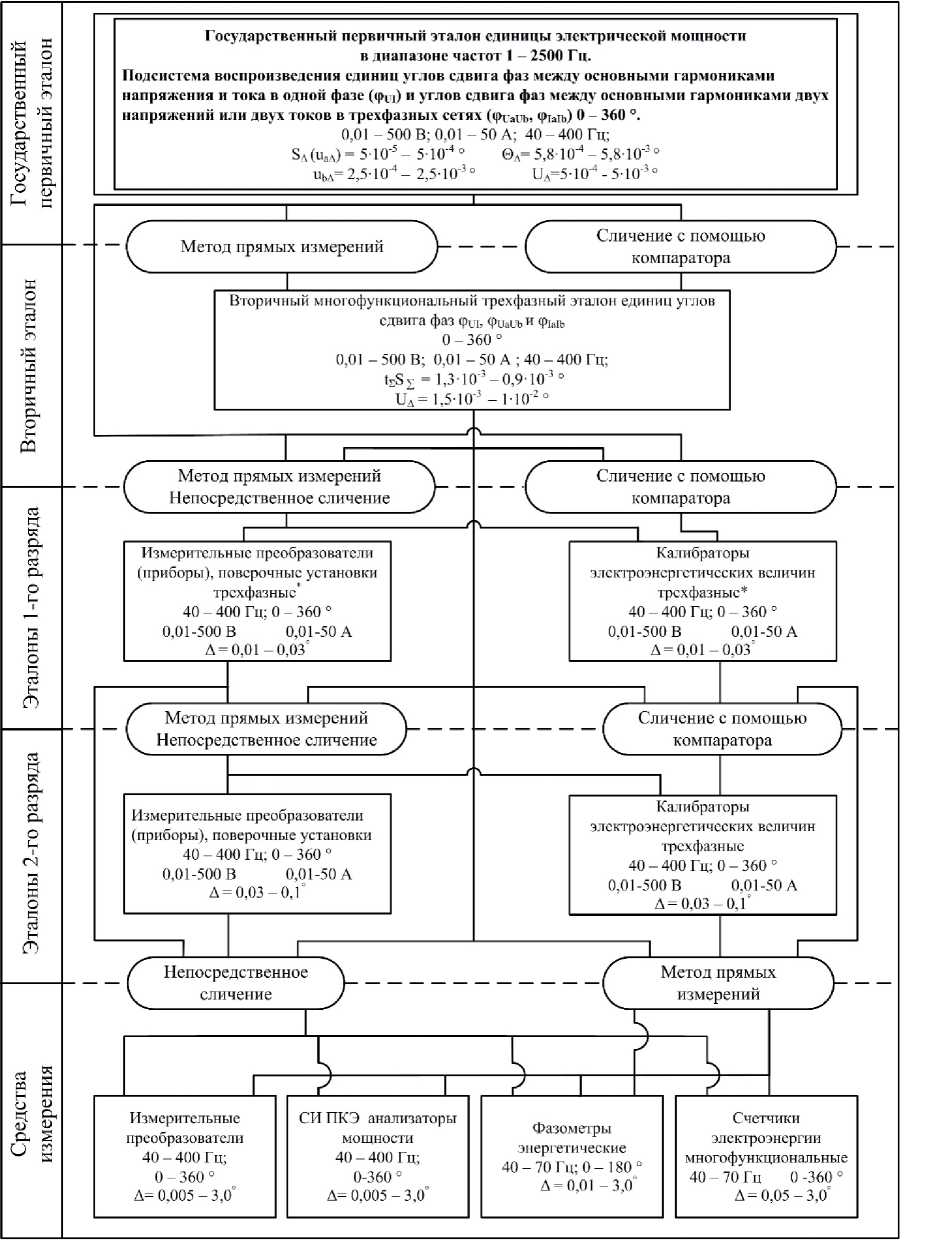

4.3. Подсистема воспроизведения единиц углов сдвига фаз между основными гармониками напряжения и тока в одной фазе и углов сдвига фаз между основными гармониками двух напряжений или двух токов в трехфазных сетях

• 4.3.1. Единица угла сдвига фаз между основными гармониками напряжения (U₁) и тока (I₁) в одной фазе (фы) и углов сдвига фаз между одноименными основными гармониками напряжения или тока в двух разных фазах, например, фазах А и В, в трехфазной сети (ф_иаиь или ф_1а1Ь) воспроизводится в диапазоне углов от 0 до 360° (градусов), в диапазонах напряжения - от 0,01 до 500 В, силы тока - от 0,01 до 50 А и частоты основной гармоники - от 40 до 400 Гц с СКО результата измерений и стандартной неопределенность по типу А S_A(Uag) - от 5^10^-5 до 5^10^-4 °; неисключенной систематической погрешностью 0д - от 5,840^-4 до 5,8^10^-3 °; стандартной неопределенность по типу В ивд - от 2,540^-4 до 2,5-10"³ ° и расширенной суммарной стандартная неопределенность и_д - от 540^-4 до 5-10"³ ° .

Подсистему воспроизведения единицы углов сдвига фаз фщ, фиаиь и фыь применяют для передачи единицы вторичным эталонам и рабочим эталонам 1-го разряда методом прямых измерений или методом сличений с помощью компаратора.

Примечание: Индекс д используется для абсолютных значений показатели точности воспроизведения единиц (Sa, 0д, Ua и др.),

• 4.3.2. Вторичные эталоны

В качестве вторичных эталонов (ВЭТ) единицы углов ф_и1, ф_иаиь и ф_1а1Ь используются однофазные или трехфазные многофункциональные измерительные преобразователи (приборы), измерительные установки, измерительные преобразователи активной и реактивной электрической мощности и калибраторы напряжения U1, тока I1 и угла сдвига фаз между ними. Единица угла сдвига фаз передается рабочим эталонам 1-го и 2-го разрядов и рабочим средствам измерений методами прямых измерений, непосредственных сличений и сличений с помощью компаратора. Передача единицы угла сдвига фаз в диапазоне от 0 до 360° производится при напряжении - от 0,01 до 1000 В, токе - от 0,01 до 50 А и частоте основной гармоники - от 40 до 400 Гц.

Доверительные границы СКО суммарной абсолютной погрешности ВЭТ tsSs при 30 независимых измерениях, включая нестабильность ВЭТ за интервал между аттестациями при доверительной вероятности 0,99 должны составлять от 1Д10^-3 до 0,940^-3°. Расширенная стандартная неопределенность измерений и_д должна составлять от 1,5-10"³ до 1*10^-2 °.

• 4.3.3. Рабочие эталоны 1-го разряда

Эталоны 1-го разряда предназначены для передачи единицы углов сдвига фаз фи1, фиаиь и ф1а1ь в диапазоне от 0 до 360 ° эталонам 2-го разряда и СИ коэффициентов гармоник напряжения и тока методами прямых измерений, непосредственных сличений и сличений с помощью компаратора.

В качестве эталонов 1-го разряда используют многофункциональные измерительные преобразователи (приборы), измерительные установки, измерительные преобразователи активной и реактивной электрической мощности и калибраторы напряжения U1, тока I1 и угла сдвига фаз между ними.

Единица угла сдвига фаз передается при значениях напряжения - от 0,01 до 1000 В и силы тока - от 0,01 до 50 А в диапазоне частот основных гармоник 1 - 400 Гц.

Пределы допускаемых абсолютных погрешностей эталонов 1-го разряда при доверительной вероятности 0,95 за интервал между аттестациями должны составлять от 0,01 до 0,03° (менее 0,03°)

Соотношение пределов допускаемых доверительных погрешностей эталонов 1-го разряда и пределов допускаемых доверительных погрешностей эталонов 2-го разряда должно быть не более 1/3.

• 4.3.4. Рабочие эталоны 2-го разряда.

Эталоны 2-го разряда предназначены для калибровки и поверки СИ угла сдвига фаз между основными гармониками напряжения U1 и тока I1 в диапазоне от 0 до 360° методами прямых измерений и непосредственных сличений.

В качестве эталонов 2-го разряда используют многофункциональные измерительные преобразователи (приборы), измерительные установки, измерительные преобразователи активной и реактивной электрической мощности и калибраторы напряжения U1, тока I1 и угла сдвига фаз между ними.

Единица угла сдвига фаз передается при значениях напряжения - от 0,01 до 1000 В и силы тока - от 0,01 до 50 А в диапазоне частот основных гармоник 1 - 400 Гц.

Пределы допускаемых абсолютных доверительных погрешностей эталонов 2-го разряда при доверительной вероятности 0,95 за интервал между аттестациями должны составлять от 0,03 до 0,1° (включая 0,03°).

Соотношение пределов допускаемых доверительных погрешностей эталонов 2-го разряда и пределов допускаемых погрешностей, поверяемых СИ должно быть не более 1/3.

• 4.3.5. Средства измерений

В качестве СИ применяются однофазные электромеханические фазометры, измерительные преобразователи (приборы) угла сдвига фаз между напряжением и током, между напряжениями или между токами в различных фазах сети, СИ ПКЭ, однофазные и трехфазные анализаторы электрической мощности и многофункциональные счетчики электрической энергии с функцией измерения углов сдвига фаз. Диапазоны измерений СИ - от 0 до 360° при напряжении- от 0,01 до 1000 В и силе тока - от 0,01 до 50 А. Диапазон частот основной гармоники от 1 до 400 Гц (для электромеханических фазометров и счетчиков - от 40 до 70 Гц).

Пределы допускаемых абсолютных погрешностей СИ за интервал между поверками должны составлять от 0,005 - 3,0°.

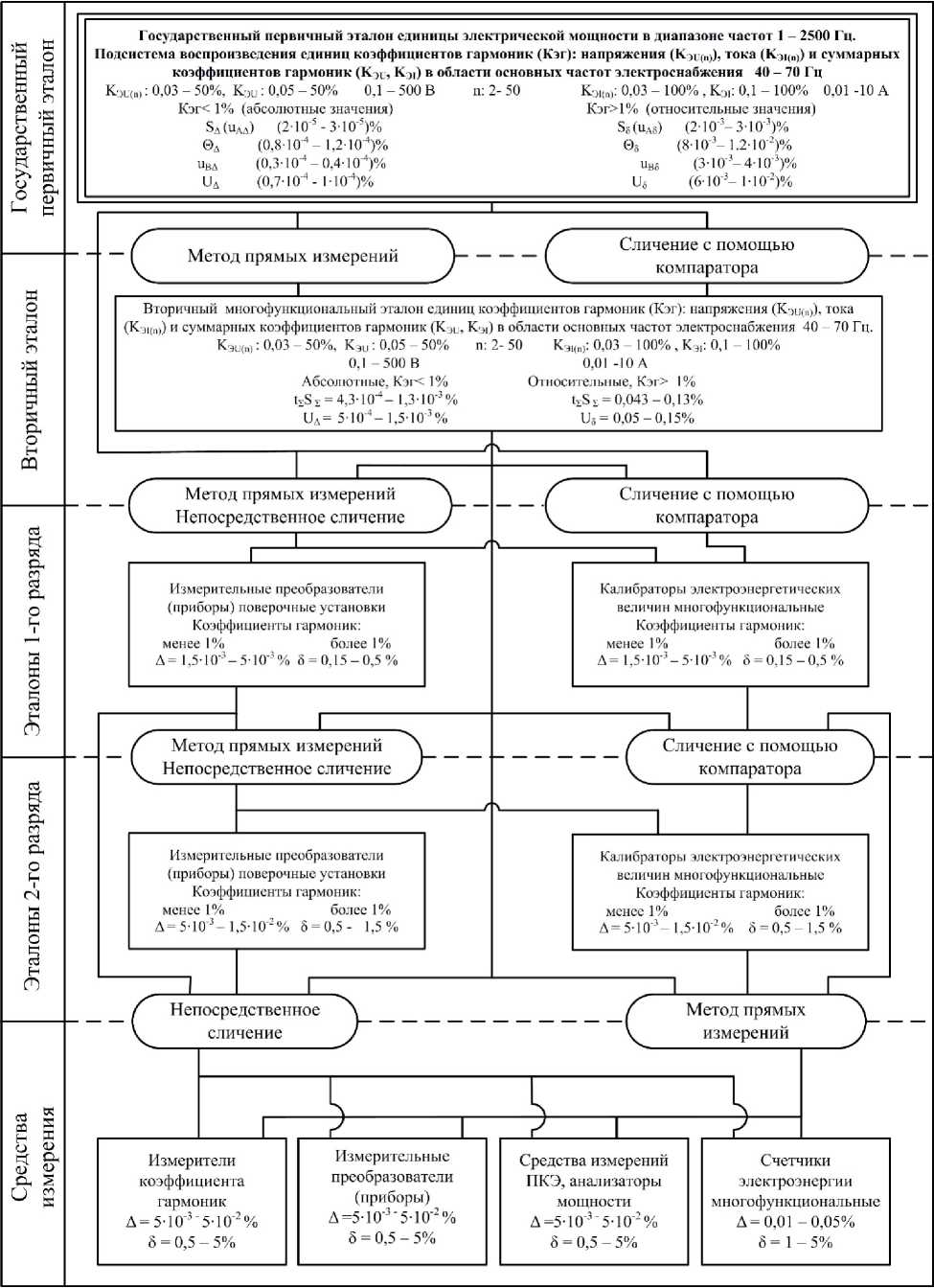

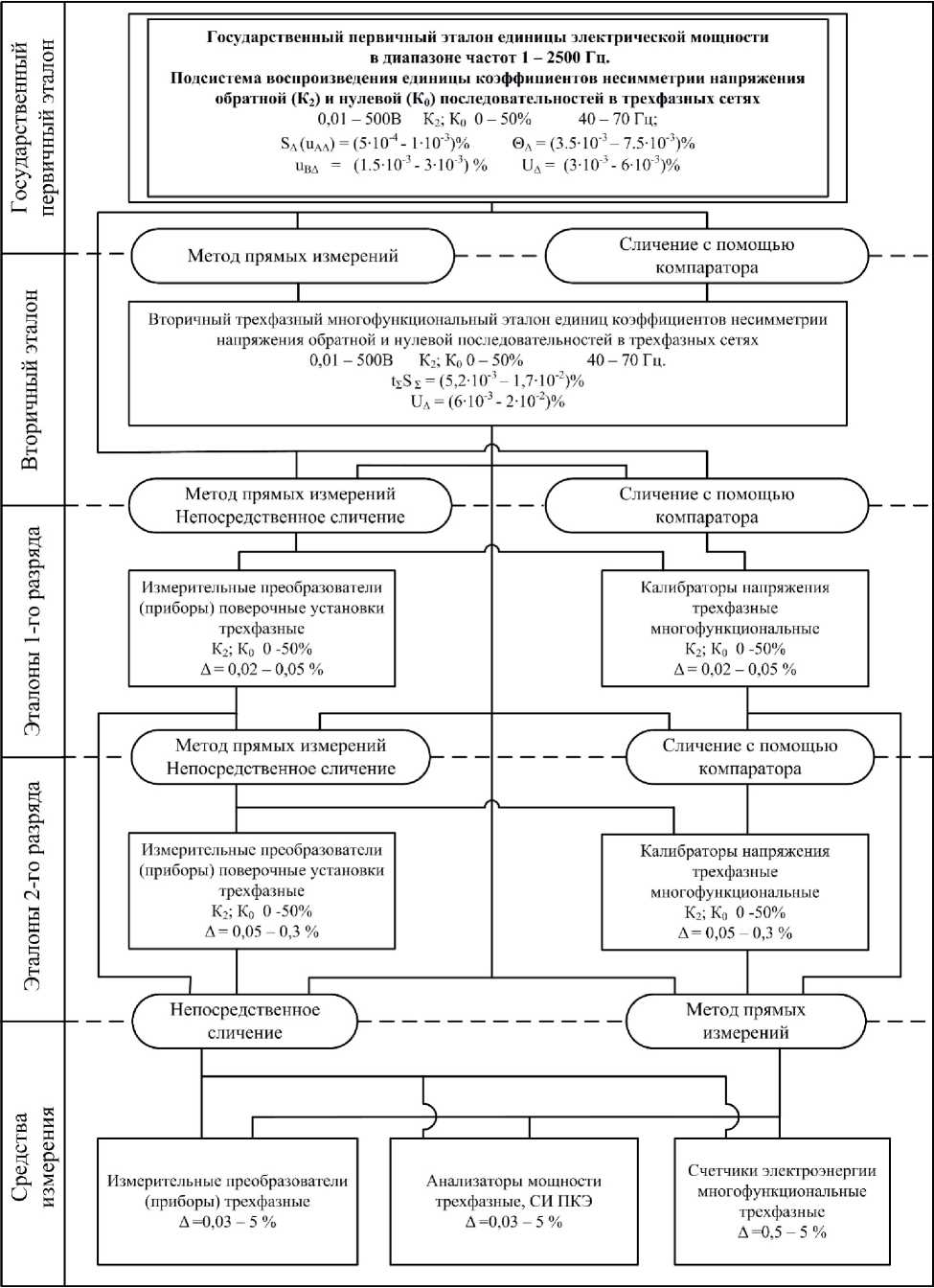

• 4.4. Подсистема воспроизведения единиц коэффициентов гармоник напряжения, тока и суммарных коэффициентов гармоник в области основных частот электроснабжения 40 - 400 Гц

4.4.1 Единица коэффициентов гармоник (Кэг): напряжения (К_Эи(_П)), тока (К_Э1(_П)) порядка n и суммарных коэффициентов гармоник (К_Эи, К_Э1), при значениях n от 2 до 50 воспроизводится в диапазоне от 0,03 до 50% для гармоник напряжения и от 0,03 до 100% для гармоник тока в диапазонах напряжения - от 0,1 до 500 В и силы тока - от 0,01 до 10 А в области основных частот электроснабжения от 40 до 400 Гц (максимальная частота гармоники 2800 Гц).

Примечание: Кэг воспроизводятся с учетом требований стандартов: ГОСТ 30804.4.72013 «Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств» и ГОСТ 8.6552009 «Средства измерений показателей качества электрической энергии. Общие технические требования. В обозначения всех видов Кэг, указанных выше, введен символ «э» (энергетический) в отличие от обозначений коэффициентов гармоник в области акустических и радиотехнических измерений.

Показатели точности воспроизведения единиц коэффициентов гармоник всех видов, приведенные в таблице 2, нормируются в абсолютных значениях для Кэг < 1% (индексы "Д") и в относительных значениях для Кэг >1% (индексы "5").

Таблица 2

Подсистему воспроизведения единицы Кэг применяют для передачи единиц вторичным эталонам и рабочим эталонам 1-го разряда методом прямых измерений или методом сличений с помощью компаратора.

• 4.4.2. Вторичные эталоны

В качестве вторичных эталонов (ВЭТ) единицы коэффициентов гармоник К_Эи(_П), К_Э1(_П), К_эи, и К_Э1 используются измерители коэффициентов гармоник, многофункциональные измерительные преобразователи (приборы), измерительные установки, и калибраторы полигармонических сигналов напряжения и тока с нормированными значениями коэффициентов гармоник. Единица коэффициента гармоник передается рабочим эталонам 1-го и 2-го разрядов и СИ Кэг методами прямых измерений, непосредственных сличений и сличений с помощью компаратора. Передача единицы коэффициентов гармоник производится в диапазоне от 0,03 до 50% для гармоник напряжения и от 0,03 до 100% для гармоник тока при напряжении - от 0,01 до 500 В, токе - от 0,01 до 10 А , частоте основной гармоники - от 40 до 400 Гц и порядке гармонических составляющих от 2 до 50 ( максимальная частота гармоники 2800 Гц).

Доверительные границы СКО суммарной абсолютной погрешности ВЭТ tsSs при 30 независимых измерениях, включая нестабильность ВЭТ за интервал между аттестациями при доверительной вероятности 0,99 должны составлять для Кэг< 1% от 4,3^10^-4 до 1,320^-3% и для Кэг>1% от 0,043 до 0,13% . Расширенная стандартная неопределенность измерений и_Д для Кэг< 1% должна составлять от 5*10^-4 до 1,5*10^-3 %. Расширенная относительная стандартная

неопределенность измерений  Us для Кэг>1% должна составлять

от 0,05 до 0,15 %.

• 4.4.3. Рабочие эталоны 1-го разряда

Эталоны 1-го разряда предназначены для передачи единицы коэффициентов гармоник К_Эи(_П), К_эи, Кэд и К_Э1 эталонам 2-го разряда и СИ Кэг методами прямых измерений, непосредственных сличений и сличений с помощью компаратора.

В качестве эталонов 1-го разряда используют измерители коэффициентов гармоник, многофункциональные измерительные преобразователи (приборы), измерительные установки и калибраторы полигармонических сигналов напряжения и тока с нормированными значениями коэффициентов гармоник.

Единица Кэг передается в диапазоне от 0,03 до 50% для гармоник напряжения и от 0,03 до 100% для гармоник тока при напряжении - от 0,01 до 500 В, токе - от 0,01 до 10 А , частоте основной гармоники - от 40 до 400 Гц и порядке гармонических составляющих от 2 до 50 (максимальная частота гармоники 2800 Гц).

Пределы допускаемых погрешностей эталонов 1-го разряда при доверительной вероятности 0,95 за интервал между аттестациями должны составлять: абсолютные при Кэг< 1% от 1,5^10^-3 до 540^-3 % (менее 5^10^-3 %) и относительные при Кэг> 1% от 0,15 до 0,5 % (менее 0,5 %)

Соотношение пределов допускаемых доверительных погрешностей эталонов 1-го разряда и пределов допускаемых доверительных погрешностей эталонов 2-го разряда должно быть не более 1/3.

• 4.4.4. Рабочие эталоны 2-го разряда

Эталоны 2-го разряда предназначены для калибровки и поверки СИ Кэг методами прямых измерений и непосредственных сличений.

В качестве эталонов 2-го разряда используют измерители коэффициентов гармоник, многофункциональные измерительные преобразователи (приборы), измерительные установки, и калибраторы полигармонических сигналов напряжения и тока с нормированными значениями коэффициентов гармоник.

Единица Кэг передается в диапазоне от 0,03 до 50% для гармоник напряжения и от 0,03 до 100% для гармоник тока при напряжении - от 0,01 до 500 В, токе - от 0,01 до 10 А , частоте основной гармоники - от 40 до 400 Гц и порядке гармонических составляющих от 2 до 50 (максимальная частота гармоники 2800 Гц).

Пределы допускаемых доверительных погрешностей эталонов 2-го разряда при доверительной вероятности 0,95 за интервал между аттестациями абсолютные (Д) для Кэг< 1% должны составлять от 5,040^-3 до 1,5-10’² % (включая 5-10"³ %) и относительные (5) для Кэг>1% должны составлять от 0,5 до 1,5 % (включая 0,5).

Соотношение пределов допускаемых доверительных погрешностей эталонов 2-го разряда и пределов допускаемых доверительных погрешностей поверяемых СИ должно быть не более 1/3.

• 4.4.5. Средства измерений

В качестве СИ применяются измерители коэффициента гармоник, измерительные преобразователи (приборы), СИ ПКЭ, анализаторы мощности Счетчики электроэнергии многофункциональные с функцией измерения коэффициента гармоник. Диапазоны измерений СИ - от 0 до 360° при напряжении- от 0,01 до 1000 В и силе тока - от 0,01 до 50 А. Диапазон частот основной гармоники от 40 до 400 Гц.

Пределы абсолютных допускаемых погрешностей СИ за интервал между поверками (Д) для Кэг< 1% должны составлять от 5^10^-3 до 5*10^-2 % и относительных погрешностей (5) для Кэг>1% должны составлять от 0,5 до 5 %.

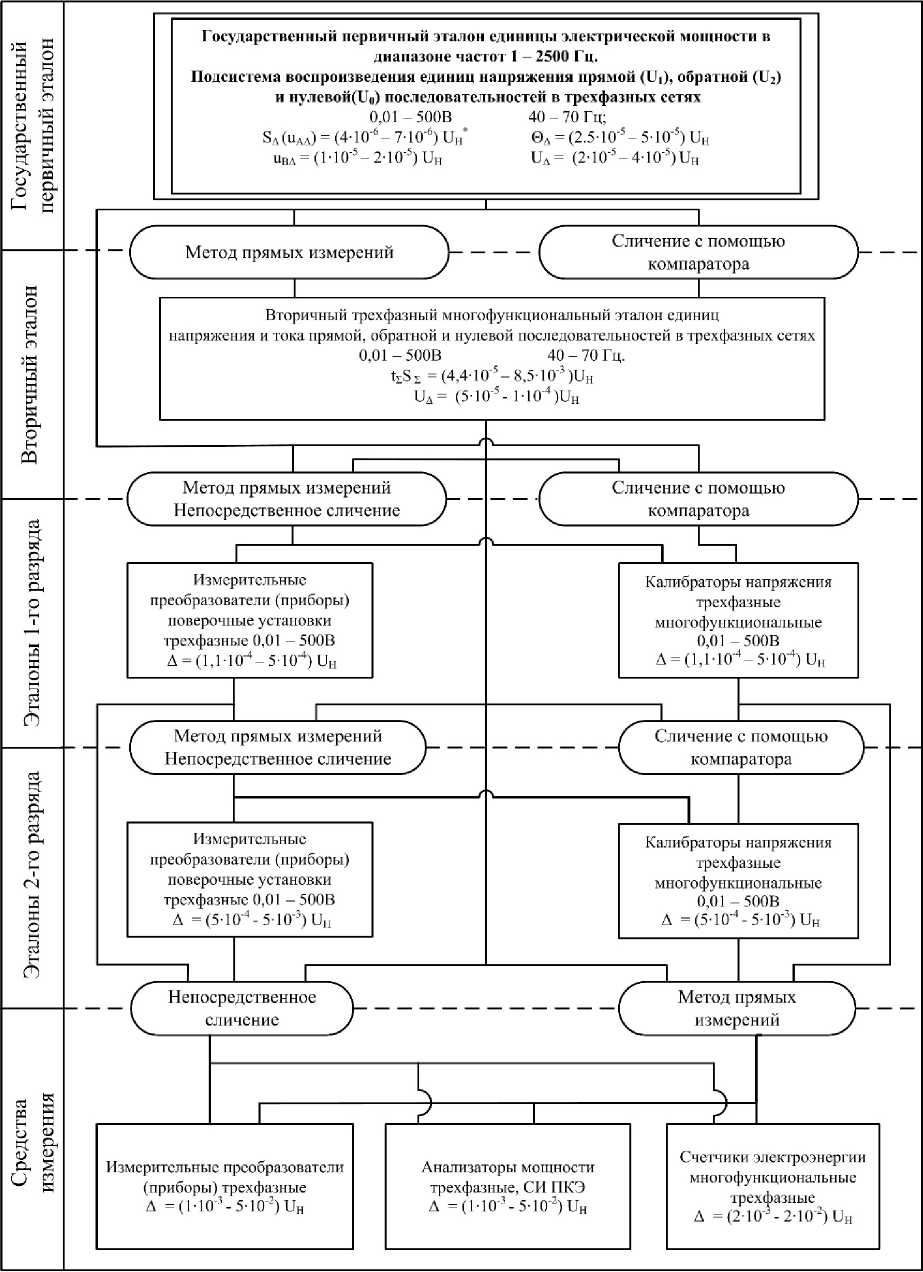

• 4.5.1. Единица напряжений прямой (U1), обратной (U2) и нулевой (U0) последовательностей в трехфазных сетях воспроизводятся в диапазонах: напряжений - от 0,01 до 500 В, и частот основной гармоники - от 40 до 70 Гц с СКО результата измерений и стандартной неопределенность по типу А - 8_Д (и_АД) = (4 •IO^-6 - 7-10^-6)-U_H; неисключенной систематической погрешностью - 0_Д = (2,5-10^-5 - 5-10^-5)-U_H; стандартной неопределенность по типу В - и_ВД = (1-10’⁵ - 2-10^-5)-U_H и расширенной суммарной стандартная неопределенность и_Д = (2-10^-5 - 4-10^-5)-U_H. (U_H - номинальное напряжение поддиапазона измерения U1, U2 или U0).

• 4.5.2. Вторичные эталоны

В качестве вторичных эталонов (ВЭТ) единицы напряжений U1, U2 и U0 используются трехфазные многофункциональные измерительные преобразователи (приборы), и калибраторы напряжения трехфазные многофункциональные.

Единица напряжений U1, U2 и U0 передаются рабочим эталонам 1-го и 2-го разрядов и рабочим средствам измерений методами прямых измерений, непосредственных сличений и сличений с помощью компаратора в диапазонах напряжений - от 0,01 до 500 В, и частот от 40 до 70 Гц.

Доверительные границы СКО суммарной относительной погрешности ВЭТ tsSs при 30 независимых измерениях, включая нестабильность ВЭТ за интервал между аттестациями при доверительной вероятности 0,99, должны составлять от 4,4-10^-5 U_H до 8,5-10^-3U_H Расширенная стандартная неопределенность измерений и_Д должна составлять от 5-10^-5 U_H до 1*10^-4 U_H.

• 4.5.3. Рабочие эталоны 1-го разряда

РЭ 1-го разряда предназначены для передачи единицы напряжений U1, U2 и U0 эталонам 2-го разряда и средствам измерений методом прямых измерений и сличений с помощью компаратора.

В качестве РЭ 1-го разряда используют трехфазные многофункциональные измерительные преобразователи (приборы), трехфазные поверочные установки, анализаторы мощности и калибраторы напряжения трехфазные многофункциональные.

Передача единицы производится в диапазоне напряжения от 0,01 до 500 В при частоте от 40 до 70 Гц.

Пределы допускаемых погрешностей эталонов 1-го разряда при доверительной вероятности 0,95 за интервал между аттестациями должны составлять от 1,1 •IO^-4 U_H до 5* 10^-4 U_H (менее 5^10^-4) .

Соотношение пределов допускаемых погрешностей эталонов 1-го разряда и пределов допускаемых погрешностей РЭ 2-го разряда должно быть не более 1/3.

• 4.5.4. Рабочие эталоны 2-го разряда.

РЭ 2-го разряда предназначены для калибровки и поверки средств измерений напряжений U1, U2 и U0 методами прямых измерений и непосредственных сличений.

В качестве РЭ 2-го разряда применяют трехфазные многофункциональные измерительные преобразователи (приборы), трехфазные поверочные установки и калибраторы напряжения трехфазные многофункциональные.

Передача единицы производится в диапазоне напряжения от 0,01 до 500 В при частоте от 40 до 70 Гц.

Пределы допускаемых относительных доверительных погрешностей эталонов 2-го разряда при доверительной вероятности 0,95 за интервал между аттестациями должны составлять от 5•10^-4 до 5^10^-3 (включая 5*10^-4) в диапазоне частот от 40 до 70 Гц.

Соотношение пределов допускаемых относительных доверительных погрешностей эталонов 2-го разряда и пределов допускаемых погрешностей рабочих средств измерений должно быть не более 1/3.

• 4.5.5. Средства измерений

В качестве СИ применяются трехфазные многофункциональные, измерительные преобразователи (приборы) напряжения, средства измерений ПКЭ, анализаторы электрической мощности и многофункциональные трехфазные счетчики электрической энергии с функцией измерения показателей несимметрии напряжений в трехфазной сети.

Диапазоны измерений СИ: напряжение - от 0,01 до 500 В, частота основной гармоники от 40 до 70 Гц.

Пределы допускаемых погрешностей СИ - Д₀ за интервал между поверками должны составлять от 1*10^-3 U_H до 5*10^-2.

4.6.  Подсистема воспроизведения единицы коэффициентов

несимметрии напряжения обратной   (К2)   и нулевой   (К0)

последовательностей в трехфазных сетях

• 4.6.1. Единица коэффициентов несимметрии напряжения К2 и К0

воспроизводится в диапазоне от 0 до 50%, в диапазонах напряжения от 0,01 до 500 В и частоты основной гармоники - от 40 до 70 Гц с СКО результата измерений          и          стандартной          неопределенностью

по типу А S_Д (и_АД) = (5*10^-4 - 1*10^-3) %; неисключенной систематической погрешностью 0_Д = (3,5* 10^-3 - 7,5*10^-3) %; стандартной неопределенностью по типу В и_вД = (1,5*10^-3 - 3*10^-3) % и расширенной суммарной стандартной неопределенностью и_Д = (3*10^-3 - 6*10^-3) %.

• 4.6.2. Вторичные эталоны

В качестве вторичных эталонов единицы используются трехфазные многофункциональные измерительные преобразователи (приборы), и калибраторы напряжения трехфазные многофункциональные с функцией воспроизведения заданных значений К2 и К0.

Единица коэффициентов несимметрии напряжения К2 и К0 передаются рабочим эталонам 1-го и 2-го разрядов и рабочим средствам измерений методами прямых измерений, непосредственных сличений и сличений с помощью компаратора в диапазонах напряжений - от 0,01 до 500 В, и частот от 40 до 70 Гц.

Доверительные границы СКО суммарной относительной погрешности ВЭТ tsSs при 30 независимых измерениях, включая нестабильность ВЭТ за интервал между аттестациями при доверительной вероятности 0,99, должны составлять от 5,2 •IO^-3  % до 1,7 •IO^-2  % Расширенная стандартная

неопределенность измерений должна составлять от 640^-3 % до 240^-2 %

• 4.6.3. Рабочие эталоны 1-го разряда

РЭ 1-го разряда предназначены для передачи единицы коэффициентов К2 и К₀ эталонам 2-го разряда и трехфазным СИ показателей несимметрии напряжений в трехфазной сети методом прямых измерений, и методом сличений с помощью компаратора.

В качестве рабочих эталонов 1-го разряда используют многофункциональные трехфазные измерительные преобразователи (приборы), измерительные установки, измерители параметров несимметрии трехфазной сети и калибраторы напряжения трехфазные многофункциональные с функцией формирования заданных значений напряжений коэффициентов К₂ и Ко.

Передача единицы производится в диапазоне напряжения от 0,01 до 500 В при частоте от 40 до 7O Гц.

Пределы допускаемых абсолютных погрешностей эталонов 1-го разряда Д при доверительной вероятности 0,95 за интервал между аттестациями должны составлять от O,O2 до O,O5 % (менее 0,05%).

Соотношение пределов допускаемых доверительных погрешностей эталонов 1-го разряда и пределов допускаемых доверительных погрешностей эталонов 2-го разряда должно быть не более 1/2,5.

• 4.6.4. Рабочие эталоны 2-го разряда.

РЭ 2-го разряда предназначены для калибровки и поверки средств измерений коэффициентов несимметрии напряжения К₂ и К_о методами прямых измерений и непосредственных сличений.

В качестве РЭ 2-го разряда применяют трехфазные многофункциональные измерительные преобразователи (приборы), трехфазные поверочные установки и калибраторы напряжения трехфазные многофункциональные.

Передача единицы производится в диапазоне напряжения от 0,01 до 500 В при частоте от 40 до 70 Гц.

Пределы допускаемых относительных доверительных погрешностей эталонов 2-го разряда при доверительной вероятности 0,95 за интервал между аттестациями должны составлять от о,о5 до о,3 % (включая 0,05%) в диапазоне частот от 40 до 70 Гц.

Соотношение пределов допускаемых относительных доверительных погрешностей эталонов 2-го разряда и пределов допускаемых погрешностей рабочих средств измерений должно быть не более 1/3.

• 4.6.5. Средства измерений

В качестве СИ применяются трехфазные многофункциональные измерительные преобразователи (приборы) коэффициентов несимметрии напряжений в трехфазной сети, средства измерений ПКЭ, анализаторы электрической мощности и многофункциональные трехфазные счетчики электрической энергии с функцией измерения показателей несимметрии напряжений в трехфазной сети.

Диапазоны измерений СИ: по напряжению - от 0,01 до 500 В при частоте основной от 40 до 70 Гц.

Пределы допускаемых абсолютных погрешностей СИ - за интервал между поверками должны составлять от 0,03 до 5,0 %.
