Лист № 1

Всего листов 4

Приложение к свидетельству № 59586 об утверждении типа средств измерений

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики воды турбинные ВСХН, ВСХНд, ВСГН, ВСТН предназначены для измерений объема холодной и горячей воды протекающей в системах холодного и горячего водоснабжения, в обратных или подающих трубопроводах, закрытых и открытых систем теплоснабжения.

Счетчики воды турбинные ВСХН, ВСХНд, ВСГН, ВСТН состоят из турбины и счетного механизма, расположенных в корпусе счетчика и герметично отделенных друг от друга. Счетный механизм состоит из масштабирующего редуктора с показывающим устройством, выполненном в виде стрелочных и роликовых указателей объема.

Вода через входное отверстие поступает внутрь корпуса счетчика, приводит во вращение турбину и через выходное отверстие вытекает в трубопровод. Число оборотов турбины пропорционально объему прошедшей через счетчик воды. Вращение турбины через магнитную связь передается на счетный механизм, преобразуется в значение измеренного объема воды и выводится на показывающем устройстве счетчика.

Счетчики ВСХНд, ВСТН дополнительно имеют магнитоуправляемый контакт, при помощи которого формируются выходные импульсы, количество которых пропорционально объему воды, прошедшему через счетчик.

Для защиты от несанкционированного доступа к механизму счетчиков воды турбинных ВСХН, ВСХНд, ВСГН, ВСТН устанавливается пломба на регулировочный винт, а на ВСХНд, ВСТН дополнительно устанавливается пломба на импульсный выход.

Счетчики воды турбинные ВСХН, ВСХНд предназначены для измерений объема холодной воды.

Счетчики воды турбинные ВСГН, ВСТН предназначены для измерений объема горячей воды.

Общий вид счетчиков воды счетчиков воды турбинных ВСХН, ВСХНд, ВСГН, ВСТН приведен на рисунке 1.

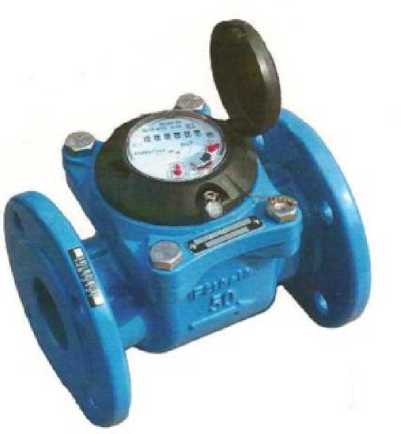

а) Счетчик воды турбинный ВСХН-50

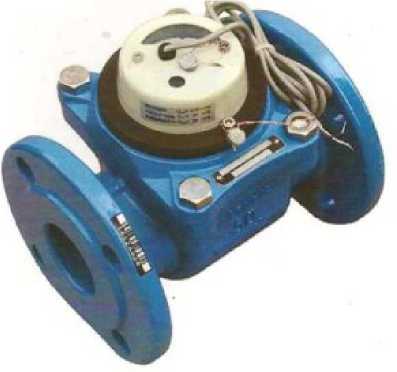

б) Счетчик воды турбинный ВСХНд-50

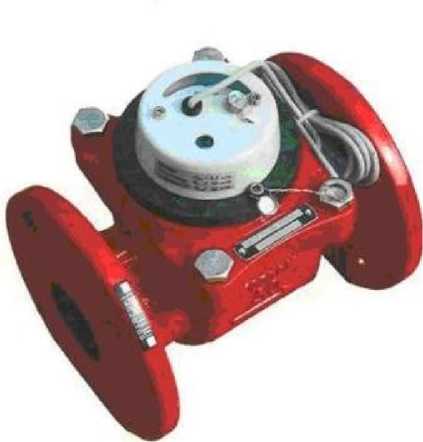

в) Счетчики воды турбинный ВСХН-50

Рисунок 1- Общий вид счетчиков воды турбинных ВСХН, ВСХНд, ВСГН, ВСТН

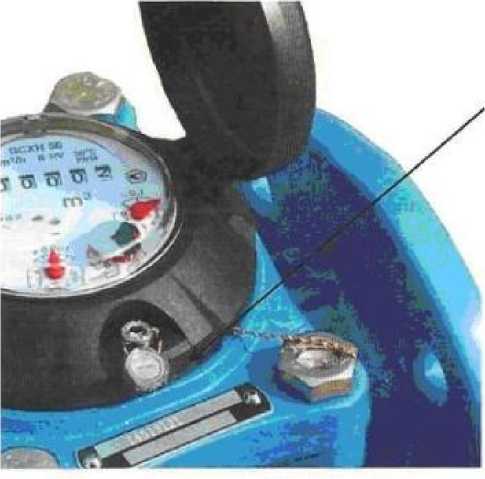

а) Счетчик воды турбинный ВСХН-50

Рисунок 2- Пломбировка счетчиков воды турбинных ВСХН, ВСХНд, ВСГН, ВСТН

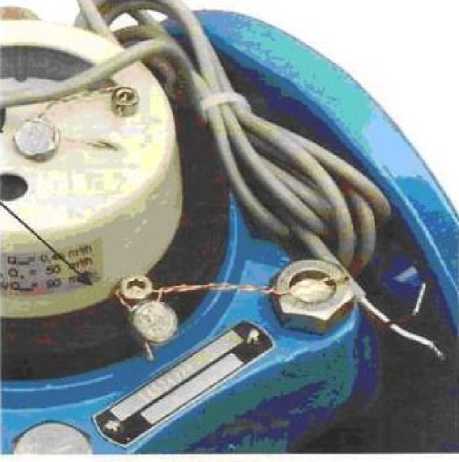

б) Счетчик воды турбинный ВСХНд-50

Основные метрологические и технические характеристики счетчиков воды турбинных ВСХН, ВСХНд, ВСГН, ВСТН приведены в таблице 1.

Таблица 1 - Метрологические и технические характеристики

наносят на маркировочную табличку фотохимическим методом и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Комплектность средства измерений приведена в таблице 2.

Таблица 2 - Комплектность

осуществляется по документу МП РТ 2272-2015 «Счетчики воды турбинные ВСХН, ВСХНд, ВСГН, ВСТН. Методика поверки», утвержденному ФБУ «Ростест-Москва» 05 мая 2015 г. При поверке применять следующие средства измерений:

- установка для поверки счетчиков с пределами допускаемой относительной погрешности ±0,5 %. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.

ГОСТ Р 50193.1-92 (ИСО 4064/1-77) «Измерение расхода воды в закрытых каналах. Счётчики холодной питьевой воды. Технические требования»

ГОСТ 14167-83 «Счетчики холодной воды турбинные. Технические требования»

ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости»

ТУ 4213-201-18151455-2014 «Счетчики воды турбинные ВСХН, ВСХНд, ВСГН, ВСТН»

Акционерное общество «Тепловодомер» (АО «Тепловодомер»)

ИНН 5029005378

141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2.

Тел. / факс: (495) 728-80-17

E-mail: sales@teplovodomer.ru

http://www.teplovodomer.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)

Адрес: 117418, Москва, Нахимовский пр., 31,

тел.: +7 (495) 544-00-00

Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA RU.310639 от 16.04.2015 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

04 сентября 2020 г.

Москва

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. №2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «Тепловодомер» от 2 июня 2020 г. №01-18/317, №01-18/315, приказываю:

• 1.  Продлить срок действия свидетельства об утверждении типа №59586 «Счетчики воды турбинные ВСХН, ВСХНд, ВСГН, ВСТН» на последующие 5 лет.

• 2. Переоформить свидетельство об утверждении типа №59586 «Счетчики воды турбинные ВСХН, ВСХНд, ВСГН, ВСТН», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 61401-15, в связи с переименованием изготовителя с «Закрытое акционерное общество «Тепловодомер» (ЗАО «Тепловодомер»), г.Мытищи, на «Акционерное общество «Тепловодомер» (АО «Тепловодомер»), г.Мытищи.

• 3. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А .Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.
