Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «31» августа 2018 г. № 1837

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Осциллографы цифровые запоминающие серий HDO4000AR, HDO4000AR-MS, HDO6000AR,   HDO6000AR-MS,   HDO8000AR,   MDA800AR,   модель

WaveSurfer 510R

Осциллографы цифровые запоминающие серий HDO4000AR, HDO4000AR-MS, HDO6000AR, HDO6000AR-MS, HDO8000AR, MDA800AR, модель WaveSurfer 510R (далее -осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.

Конструктивно осциллографы выполнены в виде компактного моноблока. Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной сенсорный дисплей.

Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.

Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран (анализатор спектра), документирование результатов измерений.

Осциллографы функционируют под управлением операционной системы Microsoft Windows и встроенного программного обеспечения (ПО), разработанного изготовителем. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Для связи с внешними устройствами имеются интерфейсы USB, Ethernet, DVI, Display Port, LBUS, GPIB (опция).

Осциллографы выпускаются в виде следующих модификаций:

• - серия HDO4000AR: HDO4024AR, HDO4034AR, HDO4054AR, HDO4104AR;

• - серия HDO4000AR-MS: HDO4024AR-MS, HDO4034AR-MS, HDO4054AR-MS, HDO4104AR-MS;

• - серия HDO6000AR: HDO6034AR, HDO6054AR, HDO6104AR;

• - серия HDO6000AR-MS: HDO6034AR-MS, HDO6054AR-MS, HDO6104AR-MS;

• - серия HDO8000AR: HDO8038AR, HDO8058AR, HDO8108AR;

• - серия MDA800AR: MDA803AR, MDA805AR, MDA810AR;

• - модель: WaveSurfer 510R.

Осциллографы отличаются полосой пропускания, функциональностью. Модификации с буквами «MS» имеют в своем составе цифровой логический анализатор (16 каналов). Модификации серий HDO8000AR, MDA800AR и модель WaveSurfer 510R имеют возможность опциональной установки логического анализатора.

На передней панели приборов расположен жидко-кристаллический дисплей, входы аналоговых каналов, вход внешней синхронизации, вход цифрового логического анализатора, выход AUX, выход компенсатора пробника, гнездо заземления, разъемы интерфейсов USB, LBUS (для модели WaveSurfer 510R), клавиатура.

На боковой панели расположены разъемы интерфейсов USB, Ethernet, DVI, Display Port, выход на внешние динамики.

На задней панели расположены разъем вход/выход опорной частоты, разъем сети питания, разъем интерфейса USB.

Внешний вид осциллографов приведен на рисунках 1 - 4.

Для предотвращения несанкционированного доступа осциллографы имеют закрепительное клеймо, закрывающее головку винта крепления корпуса.

Осциллографы имеют встроенное программное обеспечение (ПО). Метрологически значимая часть ПО осциллографов представляет собой программный продукт «Teledyne LeCroy MAUI™». Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Характеристики программного обеспечения

Рисунок 1 - Внешний вид осциллографов серий: HDO4000AR, HDO4000AR-MS, HDO6000AR, HDO6000AR-MS и место нанесения знака утверждения типа (А)

Рисунок 2 - Внешний вид осциллографов серий: HDO8000AR, MDA800AR и место нанесения знака утверждения типа (А)

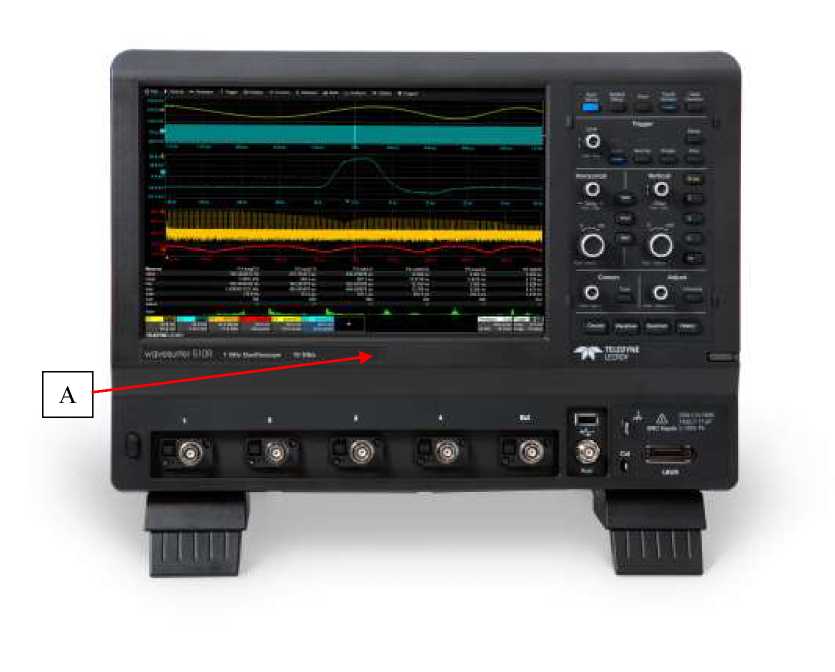

Рисунок 3 - Внешний вид осциллографа модели WaveSurfer 510R и место нанесения знака утверждения типа (А)

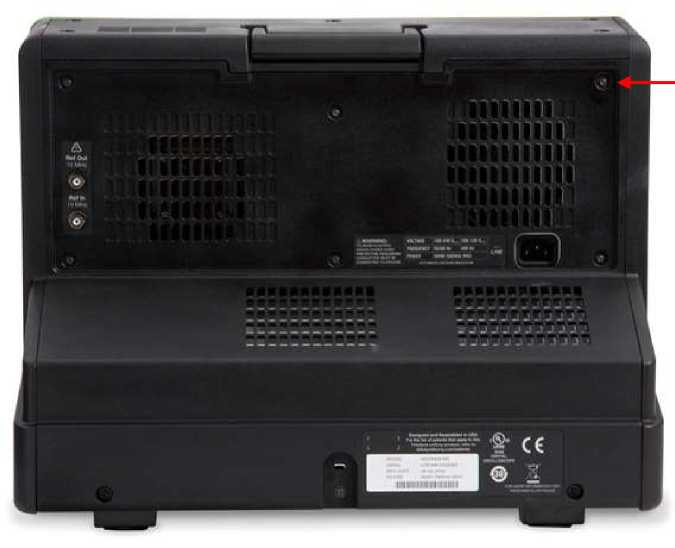

Рисунок 4 - Вид задней панели осциллографов и схема пломбировки от несанкционированного доступа (Б)

Метрологические и технические характеристики осциллографов представлены в таблице 2.

Таблица 2 - Метрологические и технические характеристики

наносится на переднюю панель осциллографа методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность осциллографов цифровых запоминающих серий HDO4000AR, HDO4000AR-MS, HDO6000AR, HDO6000AR-MS, HDO8000AR, MDA800AR, модель WaveSurfer 510R приведена в таблице 3.

Таблица 3 - Комплектность осциллографа

осуществляется по документу ПР-04-2017МП (с Изменением № 1) «Осциллографы цифровые запоминающие серий HDO4000AR, HDO4000AR-MS, HDO6000AR, HDO6000AR-MS, HDO8000AR, MDA800AR, модель WaveSurfer 510R. Методика поверки», утвержденному АО «ПриСТ» 6 июля 2018 г.

Основные средства поверки:

- калибратор осциллографов Fluke 9500В с формирователем 9530 (Госреестр № 3037413, 2 разряд по ГОСТ 8.761-2011)

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.

Нормативные документы, устанавливающие требования к осциллографам цифровым запоминающим серий HDO4000AR, HDO4000AR-MS, HDO6000AR, HDO6000AR-MS, HDO8000AR, MDA800AR, модель WaveSurfer 510R

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.

Техническая документация фирмы «Teledyne LeCroy, Inc.», США.

«Teledyne LeCroy, Inc.», США.

Адрес: 700 Chestnut Ridge Road, Chestnut Ridge, New York, USA 10977-6499.

Тел.: 800-553-2769 Факс: 845-578-5985

W eb -сайт: http ://teledynel ecroy. com/

Общество с ограниченной ответственностью «ЛеКрой Рус» (ООО «ЛеКрой Рус»)

Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4

Тел.: 8 (495) 777-55-92, факс: 8 (495) 633-85-02

Web-сайт: http://www.lecroyscope.ru/

Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)

Юридический адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31 Тел.: +7(495) 777-55-91, факс: +7(495) 640-30-23

E-mail: prist@prist.ru

Аттестат аккредитации АО «ПриСТ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312058 от 02.02.2017 г.
