№1111 от 25.06.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 254948
Об утвержденнии типа средства измерений
Приказы по основной деятельности по агентству Вн. Приказ № 1111 от 25.06.2021
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
1111
_____25 июня 2021 г.
Москва
Об утверждении типов средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Утвердить:
типы средств измерений, сведения о которых прилагаются к настоящему приказу;
описания типов средств измерений, прилагаемые к настоящему приказу.
-
2. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Руководитель
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
А.П.Шалаев
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 016E36DO00EAAB18AD4D7A06289A6DC807 Кому выдан: Шалаев Антон Павлович
Действителен: с 30.06.2020 до 30.06.2021
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» июня 2021 г. № 1111
Лист № 1 Регистрационный № 82096-21 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы стационарные Series 3000
Назначение средства измеренийГазоанализаторы стационарные Series 3000 (далее - газоанализаторы) предназначены для автоматического непрерывного контроля содержания токсичных газов и кислорода в воздухе рабочей зоны и сигнализации о превышении установленных порогов срабатывания.
Описание средства измеренийПринцип действия электрохимических сенсоров основан на эффекте возникновения разности потенциалов на электродах сенсора вследствие электрохимической реакции между молекулами измеряемого газа и электролитом.
В газоанализаторах для измерений содержания кислорода и токсичных газов используются электрохимические сенсоры, калибруемые по каждому конкретному газу.
Газоанализаторы состоят из интеллектуального датчика, терминального модуля, измерительного преобразователя и модуля индикации.
Измерительный преобразователь газоанализаторов включает встроенный микропроцессор, внутреннюю память для хранения данных калибровки и измерений, а также интерфейс пользователя, позволяющий отображать результаты о содержании определяемых газов на жидкокристаллическом дисплее.
На лицевой панели газоанализаторов расположены - локальный жидкокристаллический дисплей для отображения измеряемой концентрации, клавиатура для управления опциями. Измерительный преобразователь газоанализаторов содержит унифицированный аналоговый выход (от 4 до 20 мА) в виде 2-проводного контура. Питание газоанализаторов осуществляется от источника постоянного тока.
Газоанализаторы выпускаются в следующих модификациях Series 3000 Mk II и Series 3000 Mk III, которые отличаются степенью взрывозащиты.
Общий вид средства измерения представлен на рисунке 1.
Схема пломбирование от несанкционированного доступа на рисунке 2.

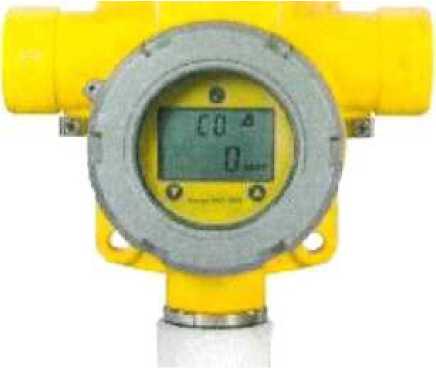

Рисунок 1 - Общий вид средства измерений

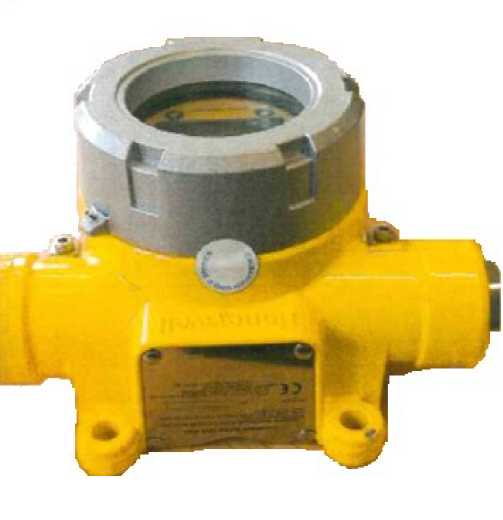

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечениеГазоанализаторы имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации. Данное ПО устанавливается в газоанализаторы на заводе-изготовителе во время производственного цикла, что исключает возможность несанкционированных настроек и вмешательства, приводящих к искажению результатов измерений.
Встроенное ПО обеспечивает выполнение следующих основных функций:
-
- обработку измерительной информации;
-
- диагностику аппаратной части газоанализатора;
-
- проведение настройки газоанализатора;
-
- формирование цифрового выходного сигнала.
Таблица 1 - Идентификационные данные программного обеспечения
|
Наименование характеристики |
Значение |
|
Наименование программного обеспечения |
S3K IV Main Software |
|
Идентификационное наименование ПО |
1V13 |
|
Номер версии (идентификационный номер) ПО |
1V13 |
|
Цифровой идентификатор ПО |
099010 |
|
Алгоритм вычисления цифрового идентификатора ПО |
IV |
Уровень защиты программного обеспечения от непреднамеренных и преднамерен-
ных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014 (метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений).
Таблица 2 - Основные метрологические характеристики газоанализаторов
|
Определяемый компонент |
Диапазон показаний |
Диапазон измерений, в котором нормируются характеристики погрешности |
Пределы допускаемых значений основной погрешности, %. |
Время уста-новле-ния показаний Т0,9, с не более | |
|
приве- денной1) |
относи тельной | ||||
|
Кислород (О2) |
от 0 до 25% |
от 0 до 5 % включ. |
±5 |
- |
15 |
|
св. 5 до 25 % включ. |
- |
±5 | |||
|
Оксид углерода (СО) |
от 0 до 100 млн 1 |
от 0 до 20 млн -1 включ. |
±15 |
- |
30 |
|
св. 20 до 100 млн-1 включ. |
- |
±15 | |||
|
от 0 до 200 млн 1 |
от 0 до 20 млн -1 включ. |
±15 |
- | ||
|
св. 20 до 200 млн -1 включ. |
- |
±15 | |||
|
от 0 до 300 млн 1 |
от 0 до 20 млн -1 включ. |
±15 |
- | ||
|
св. 20 до 300 млн -1 включ. |
- |
±15 | |||
|
от 0 до 500 млн 1 |
от 0 до 20 млн -1 включ. |
±15 |
- | ||
|
св. 20 до 500 млн -1 включ. |
- |
±15 | |||
|
от 0 до 1000 млн - 1 |
от 0 до 1000 млн -1 включ. |
±15 |
- | ||
|
Сероводород (H2S) |
от 0 до 10 млн -1 |
от 0 до 10 млн -1 включ. |
±20 |
- |
30 |
|
от 0 до 15 млн -1 |
от 0 до 10 млн -1 |
±20 |
- | ||
|
св. 10 до15 млн -1 включ. |
- |
±20 | |||
|
от 0 до 20 млн -1 |
от 0 до 10 млн -1 включ. |
±20 |
- | ||
|
Определяемый компонент |
Диапазон показаний |
Диапазон измерений, в котором нормируются характеристики погрешности |
Пределы допускаемых значений основной погрешности, %. |
Время уста-новле-ния показаний Т0,9, с не более | |
|
приве- денной1) |
относи тельной | ||||
|
св. 10 до 20 млн -1 включ. |
- |
±20 | |||
Продолжение таблицы 2.
|
Определяемый компонент |
Диапазон показаний |
Диапазон измерений, в котором нормируются характеристики погрешности |
Пределы допускаемых значений основной погрешности, %. |
Время уста-новле-ния показаний Т0,9, с не более | |
|
приве- денной1) |
относи тельной | ||||
|
от 0 до 50 млн 1 |
от 0 до 10 млн -1 включ. |
±20 |
- | ||
|
св.10 до 50 млн -1 включ. |
- |
±20 | |||
|
от 0 до 100 млн 1 |
от 0 до10 млн -1 включ. |
±20 |
- | ||
|
св. 10 до 100 млн -1 включ. |
- |
±20 | |||
|
от 0 до 200 млн 1 |
от 0 до 10 млн -1 включ. |
±20 |
- | ||
|
св. 10 до 200 млн -1 включ. |
- |
±20 | |||
|
от 0 до 500 млн 1 |
от 0 до 10 млн -1 включ. |
±20 |
- | ||
|
св. 10 до 500 млн -1 включ. |
- |
±20 | |||
|
Хлор (CI2) |
от 0 до 5 млн 1 |
от 0 до 1 млн -1 включ. |
±20 |
- |
60 |
|
св. 1 до 5 млн -1 включ. |
- |
±20 | |||
|
от 0 до 15 млн 1 |
от 0 до 5 млн -1 включ. |
±20 |
- | ||
|
св. 5 до 15 млн -1 включ. |
- |
±20 | |||
|
Аммиак (NH3) |
от 0 до 50 млн -1 |
от 0 до 30 млн -1 |
±20 |
- |
180 |
|
св. 30 до 50 млн -1 включ. |
- |
±20 | |||
|
от 0 до100 млн -1 |
от 0 до 30 млн -1 |
±20 |
- | ||
|
св. 30 до 100 млн -1 включ. |
- |
±20 | |||
|
от 0 до 200 млн -1 |
от 0 до 30 млн -1 включ. |
±20 |
- | ||
|
Определяемый компонент |
Диапазон показаний |
Диапазон измерений, в котором нормируются характеристики погрешности |
Пределы допускаемых значений основной погрешности, %. |
Время уста-новле-ния показаний Т0,9, с не более | |
|
приве- денной1) |
относи тельной | ||||
|
св. 30 до 200 млн -1 включ. |
- |
±20 | |||
|
от 0 до 500 млн 1 |
от 0 до 30 млн -1 включ. |
±20 |
- | ||
|
св. 30 до 500 млн -1 включ. |
- |
±20 | |||
|
от 0 до 1000 млн - 1 |
от 0 до 30 млн -1 включ. |
±20 |
- | ||
|
св. 100 до 1000 млн - 1 включ. |
- |
± 20 | |||
Продолжение таблицы 2.
|
Определяемый компонент |
Диапазон показаний |
Диапазон измерений, в котором нормируются характеристики погрешности |
Пределы допускаемых значений основной погрешности, %. |
Время уста-новле-ния показаний Т0,9, с не более | |
|
приве- денной1) |
относи тельной | ||||
|
Диоксид серы (SO2) |
от 0 до 15 млн 1 |
от 0 до 5 млн -1 включ. |
±20 |
- |
40 |
|
св. 5 до 15 млн -1 включ. |
- |
±20 | |||
|
Оксид азота (NO) |
от 0 до 100 млн 1 |
от 0 до 20 млн -1 включ. |
±20 |
- |
50 |
|
св. 20 до 100 млн -1 включ. |
- |
±20 | |||
|
Диоксид азота (NO2) |
от 0 до 10 млн 1 |
от 0 до 1 млн -1 включ. |
±20 |
- |
60 |
|
св. 1 до 10 млн -1 включ. |
- |
±20 | |||
|
от 0 до 20 млн 1 |
от 0 до 1 млн -1 включ. |
±20 |
- | ||
|
св. 10 до 20 млн -1 включ. |
- |
±20 | |||
|
от 0 до 50 млн 1 |
от 0 до 5 млн -1 включ. |
±20 |
- | ||
|
св. 5 до 50 млн -1 включ. |
- |
±20 | |||
|
Водород (H2) |
от 0 до 1000 млн - 1 |
от 0 до 1000 млн -1 включ. |
±20 |
- |
90 |
|
от 0 до 10000 млн -1 |
от 0 до 10000 млн -1 включ. |
±20 |
- | ||
|
Определяемый компонент |
Диапазон показаний |
Диапазон измерений, в котором нормируются характеристики погрешности |
Пределы допускаемых значений основной погрешности, %. |
Время уста-новле-ния показаний Т0,9, с не более | |
|
приве- денной1) |
относительной | ||||
|
Хлористый водород (HCL) |
от 0 до 20 млн 1 |
от 0 до 3 млн -1 включ. |
±20 |
- |
300 |
|
св. 3 до 20 млн -1 включ. |
- |
±20 | |||
|
Цианистый водород (HCN) |
от 0 до 20 млн 1 |
от 0 до 1 млн -1 включ. |
±20 |
300 | |
|
св. 1 до 20 млн -1 включ. |
±20 | ||||
|
Фтористый водород (HF) |
от 0 до 12 млн 1 |
от 0 до 1 млн -1 включ. |
±20 |
- |
250 |
|
св. 1 до 12 млн -1 включ. |
- |
±20 | |||
|
Озон (Оз) |
от 0 до 0,4 млн 1 |
от 0 до 0,1 млн -1 включ. |
±20 |
- |
300 |
|
св. 0,1 до 0,4 млн -1 включ. |
- |
±20 | |||
Продолжение таблицы 2.
|
Определяемый компонент |
Диапазон показаний |
Диапазон измерений, в котором нормируются характеристики погрешности |
Пределы допускаемых значений основной погрешности, %. |
Время уста-новле-ния показаний Т0,9, с не более | |
|
приве- денной1) |
относительной | ||||
|
Фосфин (PH3) |
от 0 до 1,2 млн 1 |
от 0 до 0,1 млн -1 включ. |
±20 |
- |
33 |
|
св. 0,1 до 1,2 млн -1 включ. |
- |
±20 | |||
|
Фтор (F2) |
от 0 до 4 млн 1 |
от 0 до 1 млн-1 включ. |
±20 |
- |
100 |
|
св. 1 до 4 млн-1 включ. |
- |
±20 | |||
|
Оксид этилена (C2H4O) |
от 0 до 50 млн 1 |
от 0 до 30 млн -1 включ. |
±20 |
- |
120 |
|
св. 30 до 50 млн -1 включ. |
- |
±20 | |||
|
1) Приведенная погрешность нормирована к верхнему значению диапазона измерений | |||||
Таблица 3 - Пределы допускаемой вариации и дополнительной погрешности
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от нормальной на каждые 10 °C, в долях от предела допускаемой основной погрешности для измерительного канала:
|
±0,3 ±0,4 ±0,5 ±0,6 |
|
Пределы допускаемой дополнительной погрешности от влияния изменения влажности окружающей среды в диапазоне от 20 до 90 %, в долях от пределов допускаемой основной погрешности |
±0,5 |
|
Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности |
0,5 |
Таблица 4 - Основные технические характеристики газоанализаторов
|
Наименование характеристики |
Значение |
|
Габаритные размеры (высотахширинахдлина), мм, не более: |
150х185х80 |
|
Масса, кг, не более |
1,5 |
|
Условия эксплуатации:
С сенсорами H2S, CO, O2 С сенсорами HCN; NO; SO2, HCN, HF, H2; NH3; NO2; PH3 С сенсорами О3 С сенсорами С12
|
от -55 до +60 от -45 до +50 от -45 до +35 от -35 до +55 от 90 до 110 от 20 до 90 |
|
Напряжение питания постоянного тока, В |
от 17 до 24 |
Продолжение таблицы 4.
|
Наименование характеристики |
Значение |
|
Токовый выходной сигнал, мА |
от 4 до 20 |
|
Маркировка взрывозащиты: в модификации Mk II в модификации Mk III |
1Ex d [ia IIC Ga] IIB+H2 T4 Gb, Ex t [ia IIIC Da]IIIB T135°C Db 0Ex ia IIC T4 Ga |
|
Степень защиты по ГОСТ 14254-15 |
IP 66 |
|
Время прогрева, мин, не более |
3 |
|
Средняя наработка на отказ, ч, не менее |
48000 |
|
Срок службы, лет, не менее |
10 |
наносится способом наклейки на торцевую поверхность корпуса газоанализатора и титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Газоанализаторы стационарные Series 3000 |
- |
1 шт. |
|
Кронштейн для монтажа на стене или на трубе |
- |
1 шт. |
|
Крышка для защиты от атмосферных воздействий |
- |
1 шт. |
|
Паспорт |
1 экз. | |
|
Методика поверки |
МП-149/01-2020 |
1 экз. |
|
Руководство по эксплуатации |
1 экз. | |
|
Удаленный портативный интерфейс |
- |
1 шт. |
|
Комплект ЗИП |
- |
1 компл. |
|
Дополнительное оборудование |
- | |
|
Потоковый колпак для калибровочного газа |
- | |
|
Коллекторный конус (используется только для обнаружения присутствия водорода) |
Сведения и методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к газоанализаторам стационарным Series 3000Приказ Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ Р 52350.29.1-2010 Газоанализаторы и сигнализаторы горючих газов и паров электрические. Часть 1. Общие требования и методы испытаний.
Техническая документация изготовителя фирмы «Honeywell International, Inc.»,
США
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «25» июня 2021 г. № 1111 Сведения
об утвержденном типе средства измерений
|
№ п/ п |
Наименование типа |
Обозначение типа |
Код характера произ- вод- ства |
Рег. Номер |
Зав. номер(а) * |
Изготовители |
Правообладатель |
Код иден-тифи-кации производства |
Методика поверки |
Интервал между поверками |
Заявитель |
Юридическое лицо, проводившее испытания |
Дата утверждения акта |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
|
1. |
Газоанализаторы стационарные |
Series 3000 |
С |
82096-21 |
К0339918511069, К0339918511070, К0339918511071, К0339918511072, К0178620071254, К0178620071255 |
Фирма "Honeywell International, Inc.", США; Заводы - изготовители: "Honeywell Analytics, Ltd.", Соединенное королевство Великобритании и Северной Ирландии, "Honeywell Analytics Asia Pacific Co., Ltd. (Honeywell Industrial Safety)", Республика Корея |
Акционерное общество "Хо-невелл" (АО "Хоневелл"), г. Москва |
ОС |
МП- 149/01 2020 |
1 год |
Акционерное общество "Хо-невелл" (АО "Хоневелл"), г. Москва |
ООО "ПРОММАШ ТЕСТ", г. Москва |
04.03.2021 |
