МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Утвердить:

типы средств измерений,  сведения о которых прилагаются

к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\________—_________✓

---

ПРИЛОЖЕНИЕ

к приказу Федерального агентства

по техническому регулированию

от « 20 »

Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозна чение типа

Код характера произ-вод-ства

Рег. Номер

Зав. номер(а) *

Изготовитель

Правообладатель

Код иден-тифи-кации про-извод-ства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

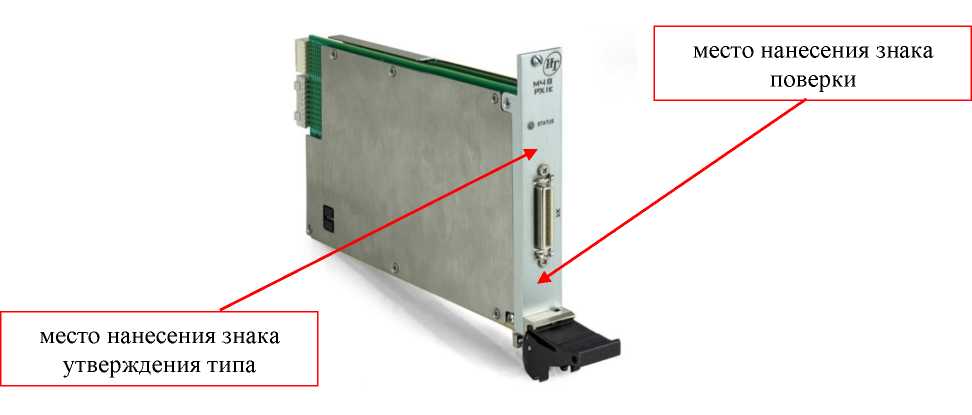

Измерители частоты сигналов

МЧ8- PXIe

С

90029-23

2207001, 2212002

Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы"), г. Москва, г. Зеленоград

Общество с ограниченной ответственностью "VXI- Системы" (ООО "VXI- Системы"), г. Москва, г. Зеленоград

ОС

МП ГВТУ.4682 66.003

1 год

Общество с ограниченной ответственностью "VXI- Системы" (ООО "VXI- Системы"), г. Москва, г. Зеленоград

АО "АКТИ- Мастер", г. Москва

27.03.2023

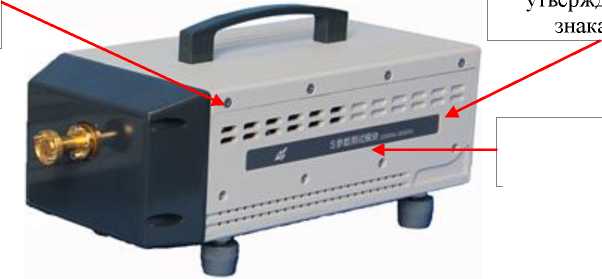

2.

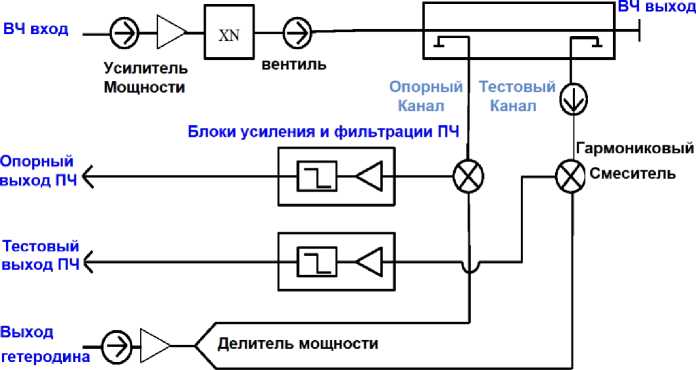

Модули расширения частотного диапазона векторных анализаторов электрических цепей

3643Q

С

90030-23

ZKD00192, ZKD00193

Фирма "Ceyear Technologies Co., Ltd", Китай

Фирма "Ceyear Technologies Co., Ltd", Китай

ОС

МП 651 22-048

1 год

Акционерное общество "Ак-метрон" (АО "Акметрон"), г. Москва

ФГУП "ВНИИФТРИ", Московская обл., г. Солнечногорск, рп. Менделеево

27.12.2022

3.

Резервуары стальные вертикаль-

РВС-700

Е

90031-23

89, 95

Акционерное общество "Бу-рятнефтепро-

Акционерное общество "Бу-рятнефтепро-

ОС

ГОСТ 8.570-2000

5 лет

Акционерное общество "Бу-рятнефтепро-

ООО ИК "СИ- БИНТЕК", г. Москва

19.05.2023

ные цилиндрические

дукт" (АО "БНП"), г. Улан-Удэ

дукт" (АО "БНП"), г. Улан-Удэ

дукт" (АО "БНП"), г. Улан-Удэ

4.

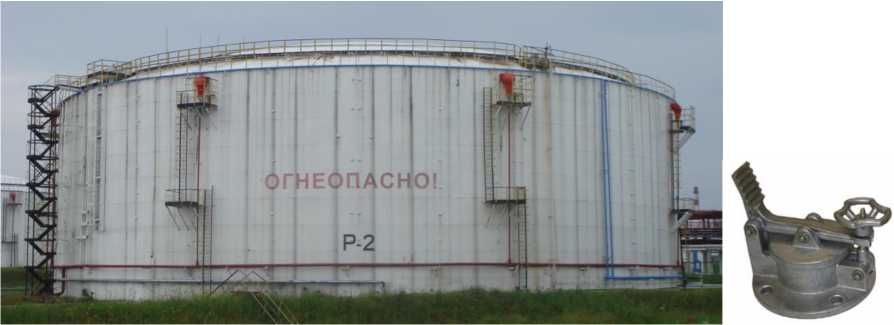

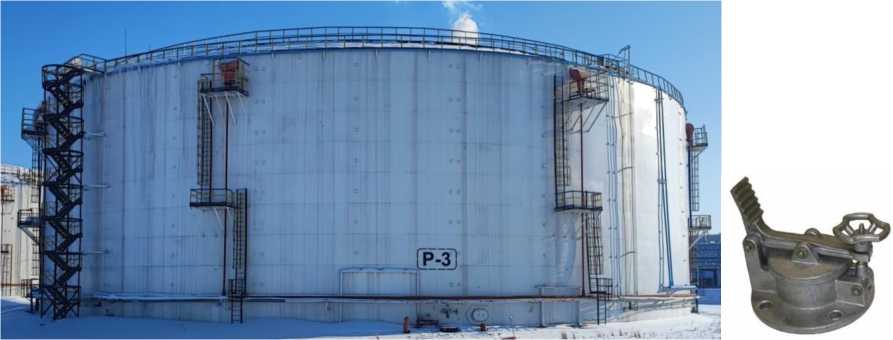

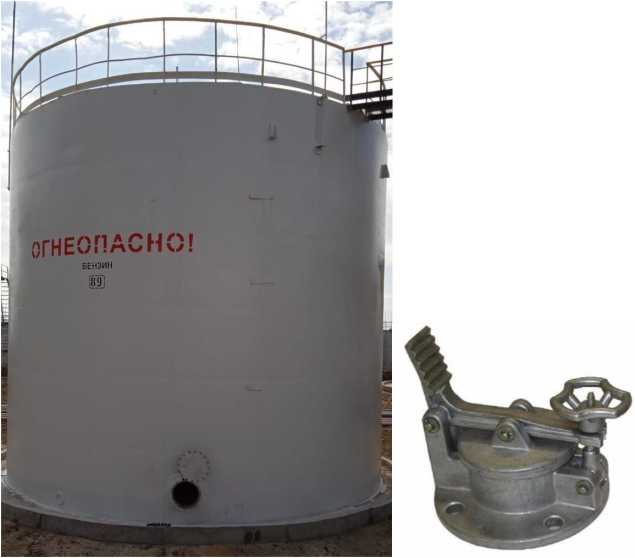

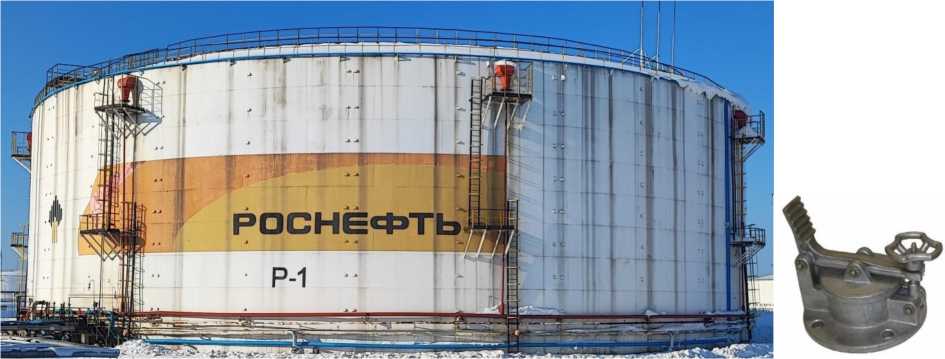

Резервуары стальные вертикальные цилиндрические

РВСП- 50000

Е

90032-23

Р-1, Р-2, Р-3

Акционерное общество "Саратовский завод РМК" (АО "СЗ РМК"), г. Саратов

Акционерное общество "Саратовский завод РМК" (АО "СЗ РМК"), г. Саратов

ОС

ГОСТ 8.570-2000

5 лет

Акционерное общество "Ачинский нефтеперерабатывающий завод Восточной нефтяной компании" (АО "АНПЗ ВНК"), Красноярский край, Больше-улуйский р-н, промзона НПЗ

ООО ИК "СИ- БИНТЕК", г. Москва

09.06.2023

5.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электрической энергии (мощности) (АИИС КУЭ) ООО "Нижнекамская ТЭЦ"

Обозначение отсутствует

Е

90033-23

03

Общество с ограниченной ответственностью "Татарстан Автоматизация и Связь Энерго" (ООО "ТатА-ИСЭнерго"), г. Казань

Общество с ограниченной ответственностью "Нижнекамская ТЭЦ" (ООО "Нижнекамская ТЭЦ"), Республика Татарстан, г. Нижнекамск

ОС

85138332.7 11212.148 МП

4 года

Общество с ограниченной ответственностью "Татарстан Автоматизация и Связь Энерго" (ООО "ТатА-ИСЭнерго"), г Казань

ФБУ "ЦСМ Татарстан", г. Казань

14.07.2023

6.

Комплексы измерительно-вычислительные

ИКТУ-1

С

90034-23

0001

Акционерное общество "Электронные измерительные системы и технологии" (АО "Элистех"), Московская обл., г. Жуковский

Акционерное общество "Электронные измерительные системы и технологии" (АО "Элистех"), Московская обл., г. Жуковский

ОС

МП- НИЦЭ-022- 23

2 года

Акционерное общество "Электронные измерительные системы и технологии" (АО "Элистех"), Московская обл., г. Жуковский

ООО"НИЦ "ЭНЕРГО", г. Москва

31.07.2023

7.

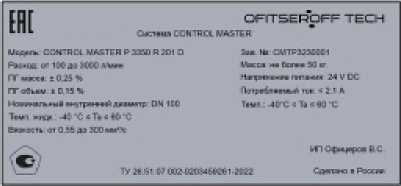

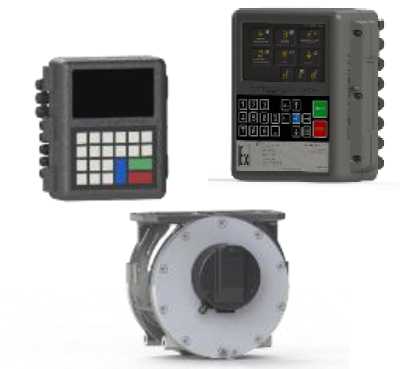

Системы

CONTR OL MASTE R

С

90035-23

CONTROL MAS TER A 3350 L 201 D, зав. № CMTA3230005: контроллер Atlas Master 100Ex L (201), зав. № CMTA3230005, плотномер ПЛОТ 3Б-2, зав. № 1017435, счётчик жидкости MKA Master 3350, зав. № 2511221-31512; CONTROL MAS TER P 2290 L 201 D, зав. № CMTP3230006: контроллер Atlas Master 100Ex L (201) , зав. № CMTA3230006, плотномер ПЛОТ 3Б-2, зав. № 1017435, счётчик жидкости МСЕ 2290, зав. № 2; CONTROL MAS TER P 3350 L 201 D, зав. № CMTP3230004: контроллер Atlas Master 100Ex L (202) , зав. № CMTA3230004, плотномер ПЛОТ 3Б-2, зав. № 1017435, счётчик жидкости МСЕ 3350, зав. № 3

Индивидуальный предприниматель Офицеров Владислав Сергеевич (ИП Офицеров В.С.), Московская обл., г. Реутов.

Индивидуальный предприниматель Офицеров Владислав Сергеевич (ИП Офицеров В.С.), Московская обл., г. Реутов

ОС

МП 208 032-2023

1 год

Индивидуальный предприниматель Офицеров Владислав Сергеевич (ИП Офицеров В.С.), Московская обл., г. Реутов

ФГБУ "ВНИИМС", г. Москва

20.07.2023

8.

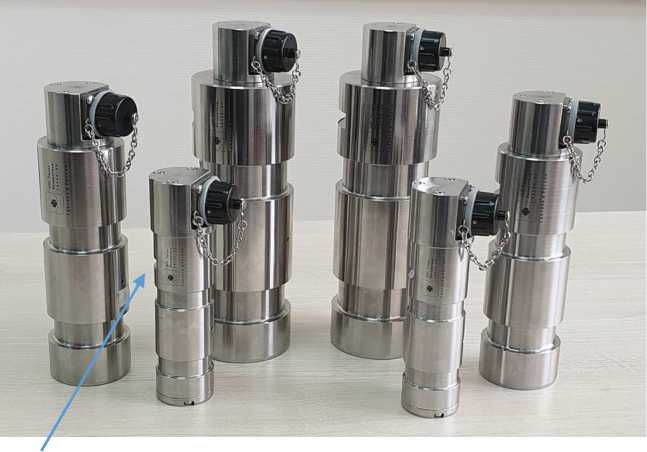

Датчики си-

ДСТ 53

С

90036-23

ДСТ5301-50-1,0-

Общество

Общество

ОС

МП 204-

1 год

Общество

ФГБУ

19.06.2023

лоизмери-тельные тен-зорезистор-ные

А зав. №176, ДСТ5301-200-1,0- А зав. №183

с ограниченной ответственностью Научнопроизводственное предприятие "Тензо-Измеритель" (ООО НПП "Тензо-Измеритель"), г. Москва

с ограниченной ответственностью Научнопроизводственное предприятие "Тензо-Измеритель" (ООО НПП "Тензо-Измеритель"), г. Москва

03-2023

с ограниченной ответственностью Научнопроизводственное предприятие "Тензо-Измеритель" (ООО НПП "Тензо-Измеритель"), г. Москва

"ВНИИМС", г. Москва

9.

Комплекс динамических исследований испытательных стендов №27 и №28

Обозначение отсутствует

Е

90037-23

001

Акционерное общество "Научнопроизводственный центр "МЕРА" (АО "НПЦ "МЕРА"), Московская обл., г. Королев

Акционерное общество "Научнопроизводственный центр "МЕРА" (АО "НПЦ "МЕРА"), Московская обл., г. Королев

ОС

БЛИЖ.401 202.100.70 7 МП

1 год

Акционерное общество "Научнопроизводственный центр "МЕРА" (АО "НПЦ "МЕРА"), Московская обл., г. Королев

ФАУ "ЦИАМ им. П.И.Баранова", г. Москва

22.03.2023

10.

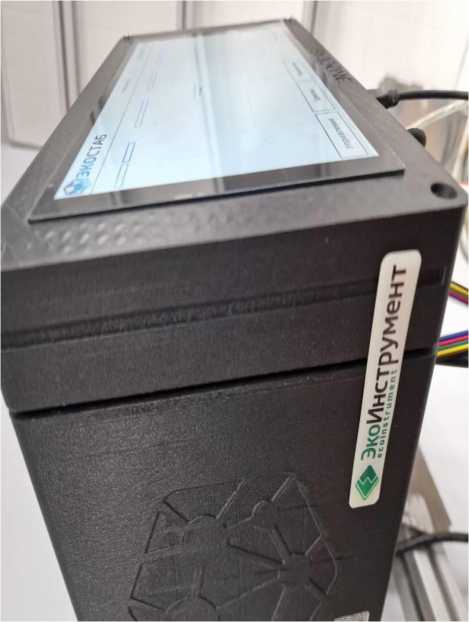

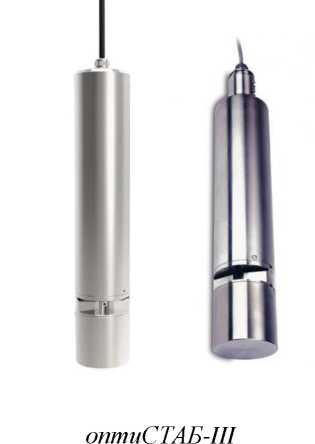

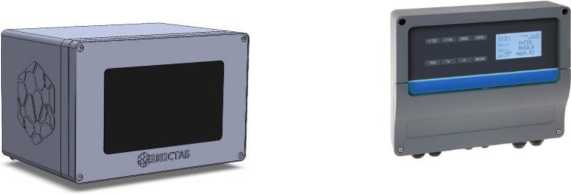

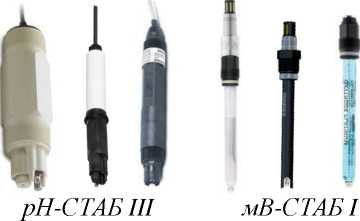

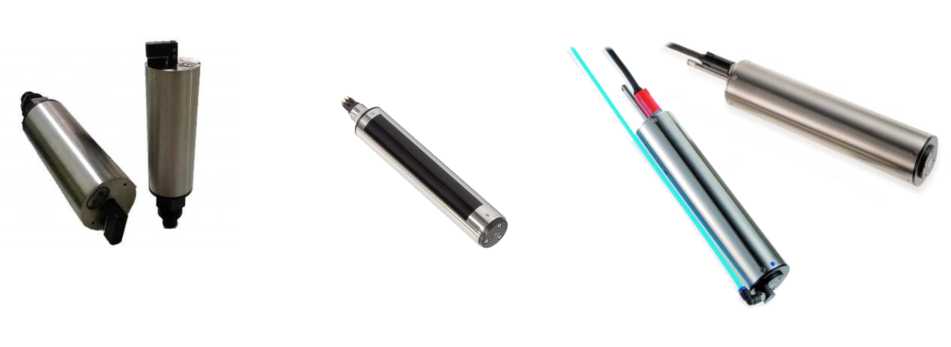

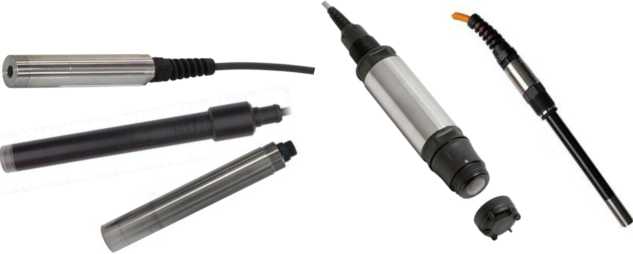

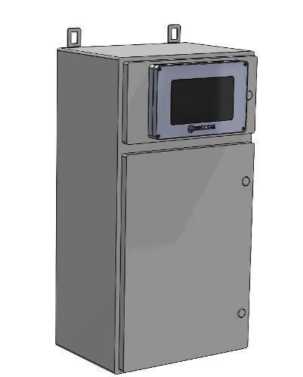

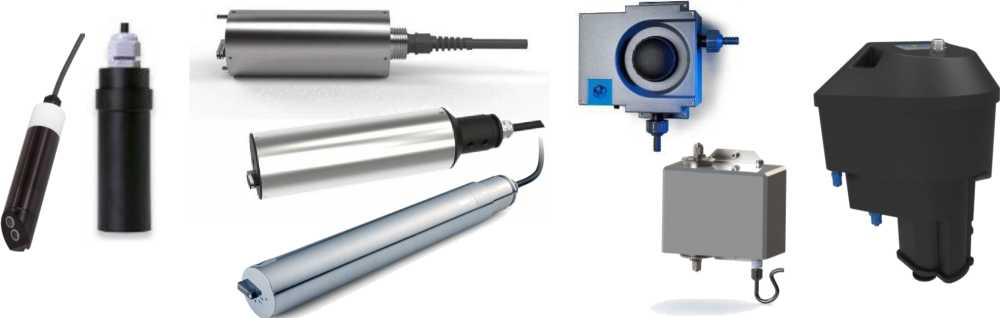

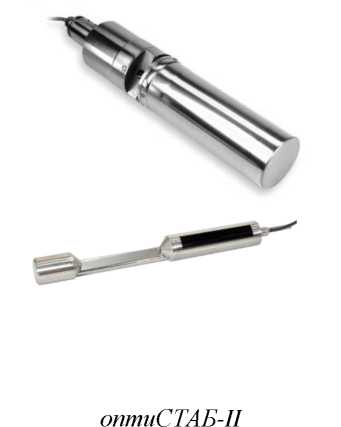

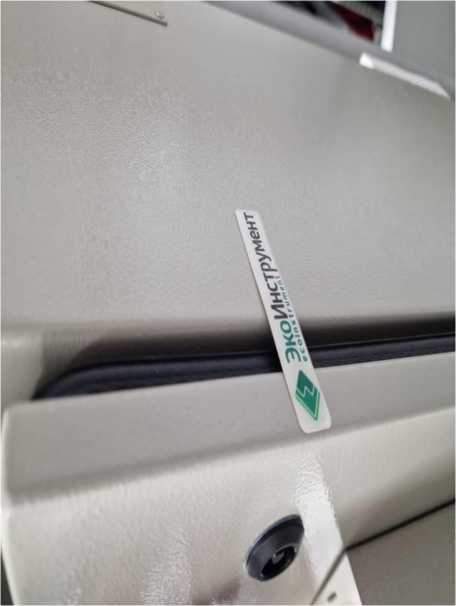

Анализаторы жидкости промышленные много-параметрические

ЭКО- СТАБ ПРО

С

90038-23

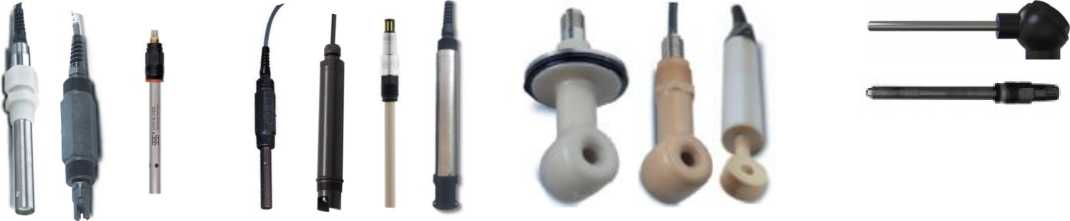

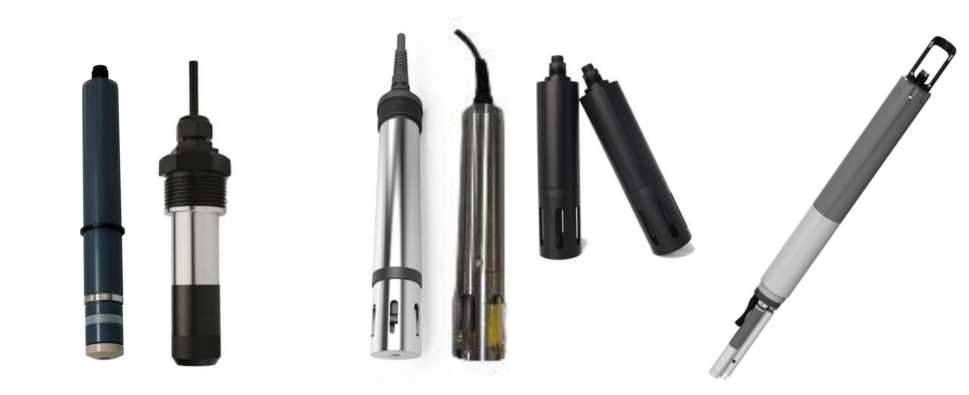

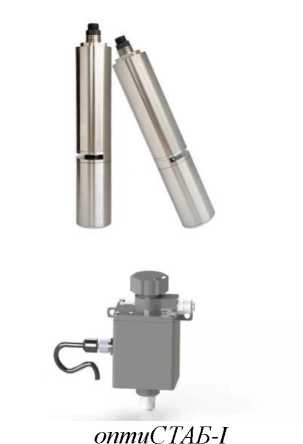

ЭКОСТАБ ПРО, № ЭС0-2300134-01 в комплекте с датчиками: окси- СТАБ-I, № 4152210112-01, ок-сиСТАБ-II, № 423-2213491-07, оксиСТАБ -III, № 431-2213450-05, турбиСТАБ-I, № 315-2210112-02, турбиСТАБ-II, № 323-2213491-11, турбиСТАБ-Ш, № 339-2213491-09, оилСТАБ-I, № 918-2212446-01, оилСТАБ-II, № 922-2213667-04, оилСТАБ-III, №

Общество с ограниченной ответственностью "ЭКОИНСТРУМЕНТ" (ООО "ЭКО-ИНСТРУМЕНТ"), г. Москва

Общество с ограниченной ответственностью "ЭКОИНСТРУМЕНТ" (ООО "ЭКО-ИНСТРУМЕНТ"), г. Москва

ОС

МП 15 241-2023

1 год

Общество с ограниченной ответственностью "ЭКОИНСТРУМЕНТ" (ООО "ЭКО-ИНСТРУМЕНТ"), г. Москва

УНИИМ - филиал ФГУП "ВНИИМ им. Д.И.Менделеева", г. Екатеринбург

21.04.2023

932-2213667-05, дезиСТАБ-I, № 514-2300071-02, дезиСТАБ-II, №524-230007201, дезиСТАБ-III, № 534-230007001; ЭКОСТАБ ПРО ЭКОМАК, ЭКОмак-II, № ЭМ2222-2209850-03; ЭКОСТАБ ПРО ЭКОМАК, ЭКОмак-V, № ЭМ5555-2300051-03; ЭКОСТАБ ПРО ЭКОМАК, ЭКОмак-VI, № ЭМ6000-2209848-01; ЭКОСТАБ ПРО ЭКОМАК, ЭКОмак-VI, № ЭМ6600-2209849-01; ЭКОСТАБ ПРО ЭКОМАК, ЭКОмак-VI, № ЭМ6066-2300022-01; ЭКОСТАБ ПРО, № ЭС0-2300135-01 в комплекте с датчиками: т-СТАБ, № 108-221345001, ионоСТАБ-I, № 603-221349112, оптиСТАБ-II, № 882-221366702; ЭКОСТАБ ПРО ЭКОМАК, ЭКОмак-I, № ЭМ1110-2300044-

01; ЭКОСТАБ ПРО ЭКОМАК, ЭКОмак-I, № ЭМ1111-2300044- 02; ЭКОСТАБ ПРО ЭКОМАК, ЭКОмак-I, № ЭМ1000-2300044- 03; ЭКОСТАБ ПРО ЭКОМАК Лаб, ЭКОмак-II, № ЭЛ2220- 2207744-01; ЭКОСТАБ ПРО ЭКОМАК, ЭКО-мак-II, № ЭМ2200-2209850- 02; ЭКОСТАБ ПРО ЭКОМАК Лаб, ЭКОмак-Ш, № ЭЛ3300-2207744-02; ЭКОСТАБ ПРО ЭКОМАК, ЭКО-мак-III, № ЭМ3300-2300046- 02; ЭКОСТАБ ПРО ЭКОМАК, ЭКОмак-III, № ЭМ3300-2300046- 03; ЭКОСТАБ ПРО ЭКОМАК, ЭКОмак-IV, № ЭМ4000-2300051- 01; ЭКОСТАБ ПРО ЭКОМАК, ЭКОмак Т, № 1000-2300043 003; ЭКОСТАБ ПРО ЭКОМАК, ЭКОмак-V, №

ЭМ5000-2300051-02; ЭКОСТАБ ПРО лайт, № ЭС5-2300141-01 в комплекте с датчиками: рН-СТАБ-I, № 1112213450-02, рН-СТАБ-II, № № 129-2213491-01, рН-СТАБ-III, № 133-2213491-02, мВ -СТАБ-I, № 151-2213450-03, кондуСТАБ-II, № 227-2300099-01, кондуСТАБ-Ш, № 233-221349103; ЭКОСТАБ ПРО мини, № ЭС2-2300140-01 в комплекте с датчиком кон-дуСТАБ-I, № 2192213491-04

11.

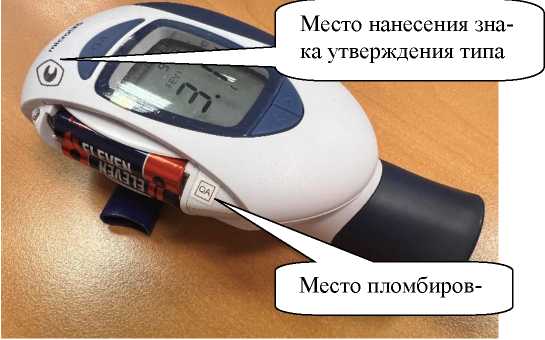

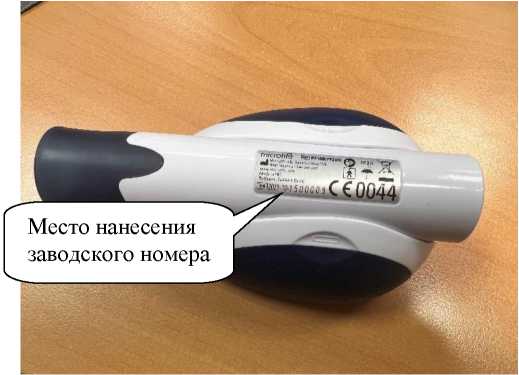

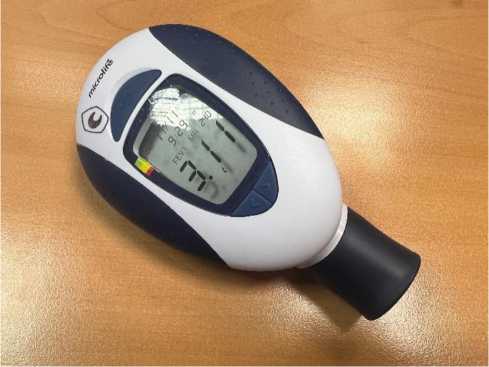

Пикфло-уметры электронные

PF 200

С

90039-23

2021-10-1500002; 2021-10-1500006; 2021-10-1500009

Компания Microlife AG, Швейцария; производственная площадка ONBO Electronic (Shenzhen) Co., Ltd., Китай

Компания Microlife AG, Швейцария

ОС

МП 244 0033-2022

1 год

Индивидуальный предприниматель Перминова Яна Геннадьевна, г. Москва

ФГУП "ВНИИМ им. Д.И.Менделеева", г. Санкт- Петербург

09.06.2023

12.

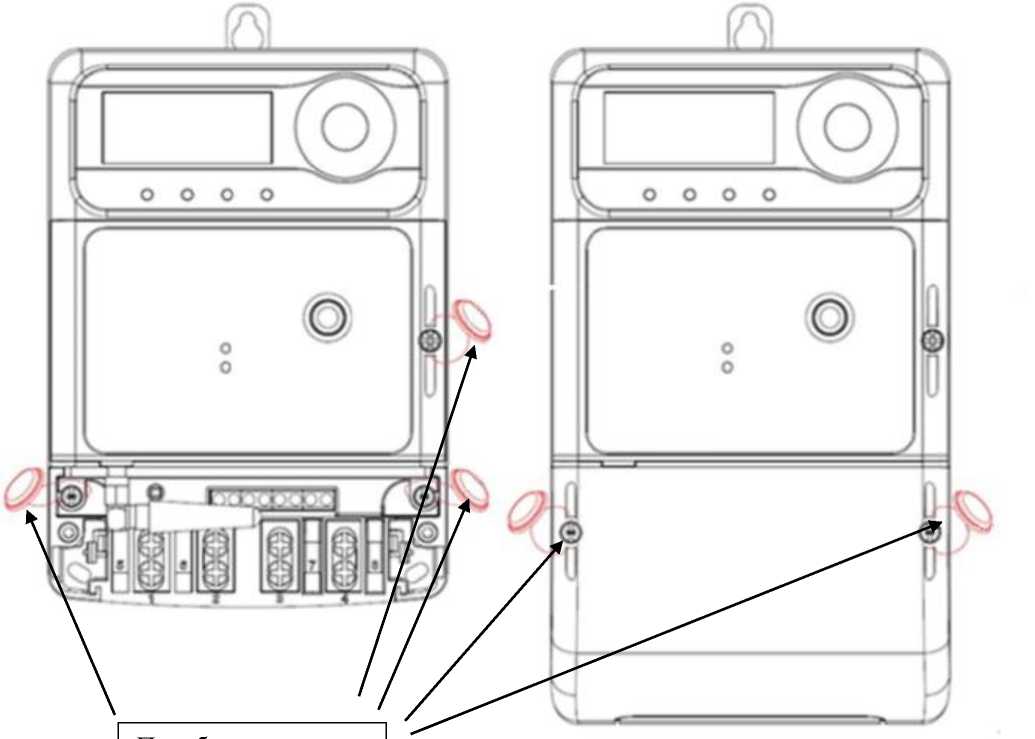

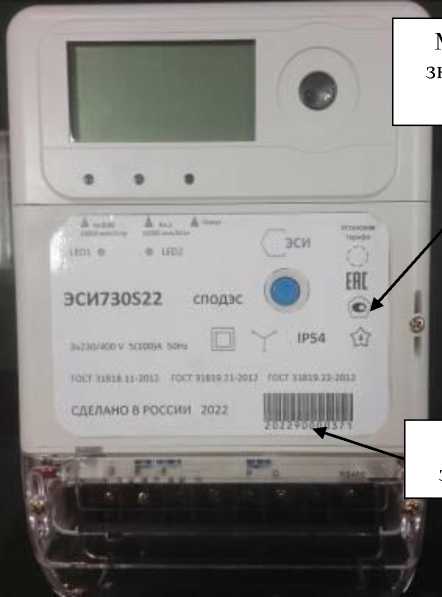

Счётчики электрической энергии трехфазные многофункциональные

ЭСИ730

С

90040-23

202290000371 (исполнение ЭСИ730S22 3x230/400 V-5(100)-PLC-1/1), 2290000375 (исполнение ЭСИ730S22 H-

Общество с ограниченной ответственностью "ЭНЕР-ГОСТРОЙИН-ЖИНИРИНГ" (ООО "ЭНЕР-ГОСТРОЙИН-

Общество с ограниченной ответственностью "ЭНЕР-ГОСТРОЙИН-ЖИНИРИНГ" (ООО "ЭНЕР-ГОСТРОЙИН-

ОС

МП- НИЦЭ-015- 23

16 лет (для счётчиков классов точности 1 и

Общество с ограниченной ответственностью "ЭНЕРГО-СТРОЙИНЖИ-НИРИНГ" (ООО "ЭНЕРГО-СТРОЙИНЖИ-

ООО"НИЦ "ЭНЕРГО", г. Москва

14.06.2023

3x57,7/100 V- 1(10)-PLC-0,5S/1)

ЖИНИРИНГ"), г. Нижний Новгород

ЖИНИРИНГ"), г. Нижний Новгород

2) и 10 лет (для счётчиков класса точности 0,5S)

НИРИНГ"), г. Нижний Новгород

13.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПНС Городская АО "ДГК"

Обозначение отсутствует

Е

90041-23

1119.09

Акционерное общество "РЭС Групп" (АО "РЭС Групп"), г. Владимир

Акционерное общество "Дальневосточная генерирующая компания" (АО "ДГК"), г. Хабаровск

ОС

МП СМО- 3006-2023

4 года

Акционерное общество "РЭС Групп" (АО "РЭС Групп"), г. Владимир

АО "РЭС Групп", г. Владимир

30.06.2023

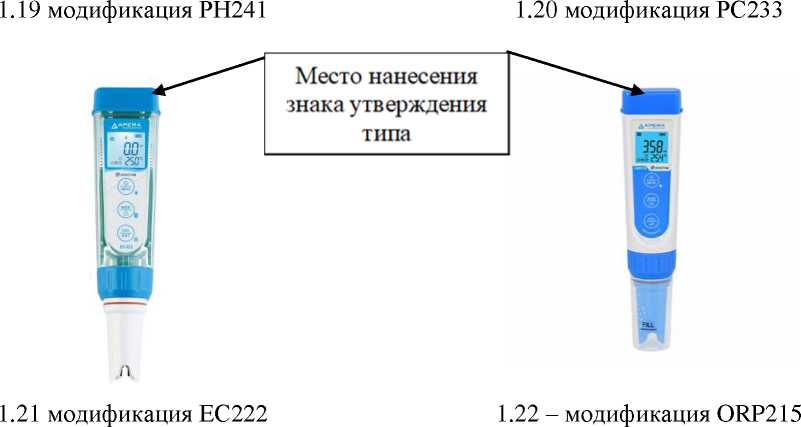

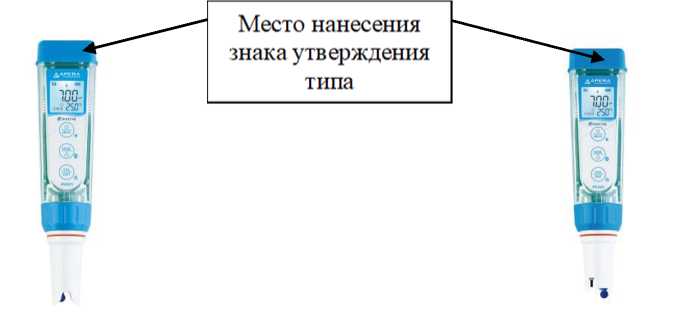

14.

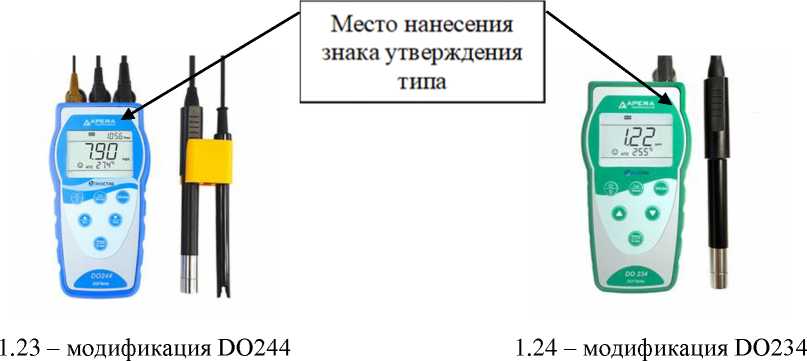

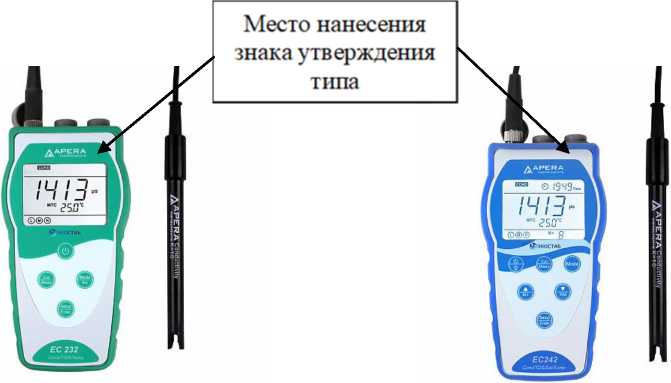

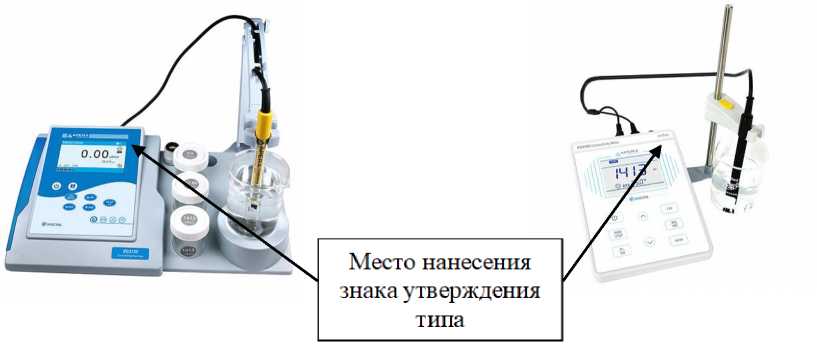

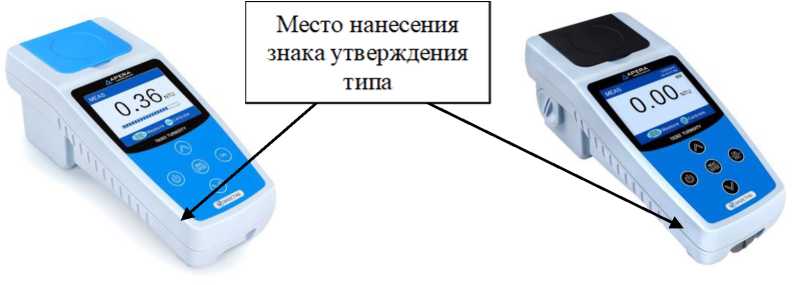

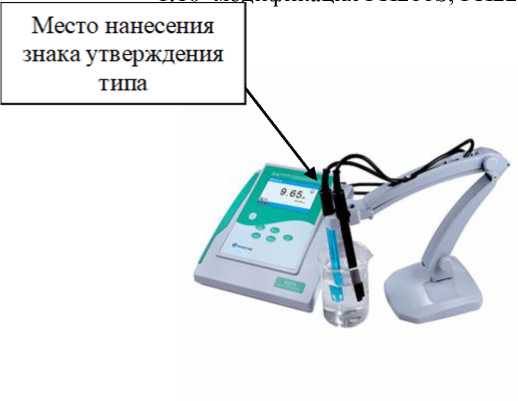

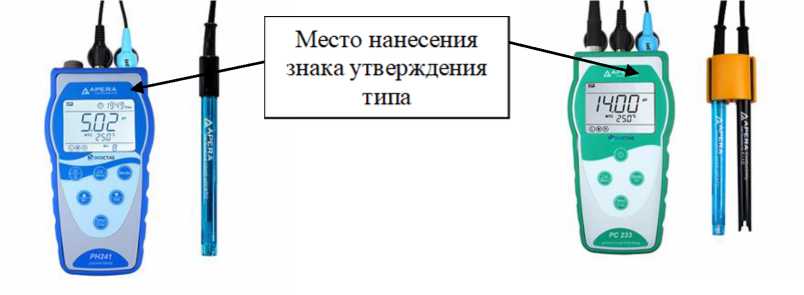

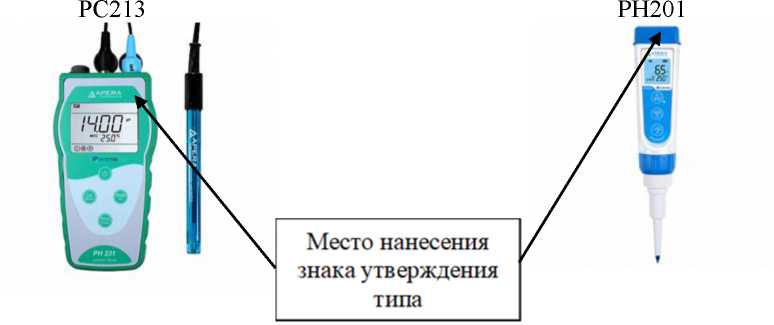

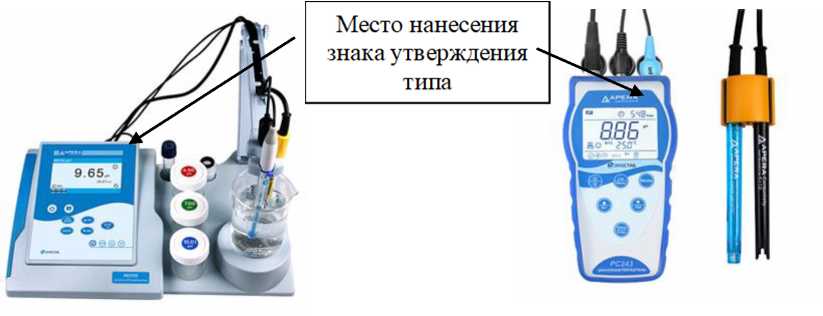

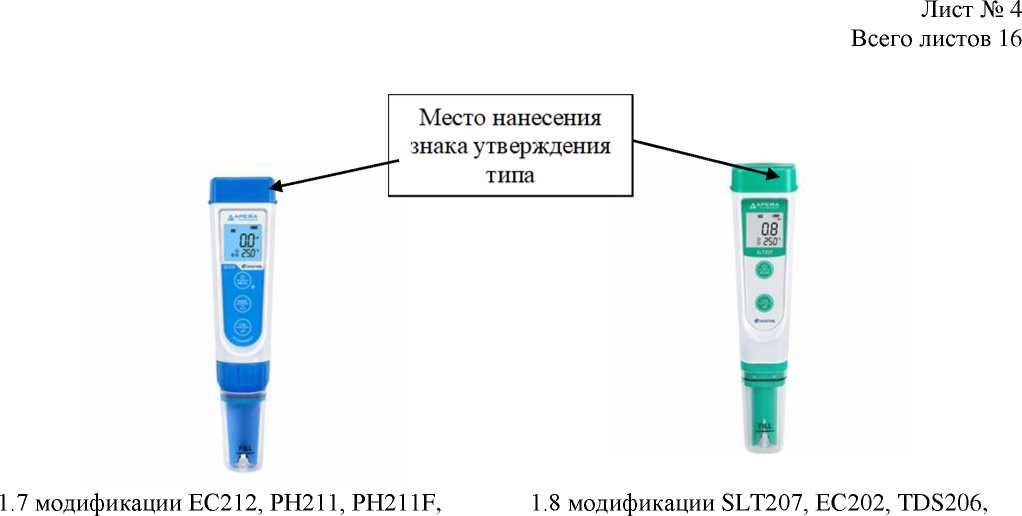

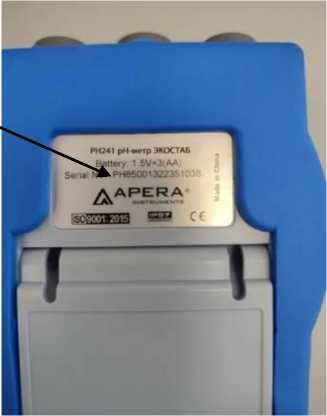

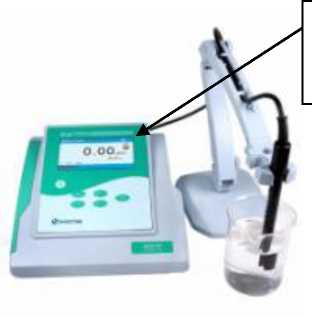

Анализаторы жидкости

ЭКО- СТАБ

С

90042-23

Модификация PC2133, зав. № 1020331001; модификация DO234, зав. № 741001002209100 3; модификация ТВ260, зав. № 1120921005; модификация PC213, зав. № T661052072; модификация SLT207, зав. № T661362033; модификация PC233, зав. № PH850X22101001

Фирма Apera Instruments Co., Ltd., Китай

Фирма Apera Instruments Co., Ltd., Китай

ОС

МП 24500033-2023

1 год

Общество с ограниченной ответственностью "ЭКОИНСТРУМЕНТ" (ООО "ЭКО- ИНСТРУМЕНТ"), г. Москва

ФГУП "ВНИИМ им. Д.И.Менделеева", г. Санкт- Петербург

30.06.2023

15.

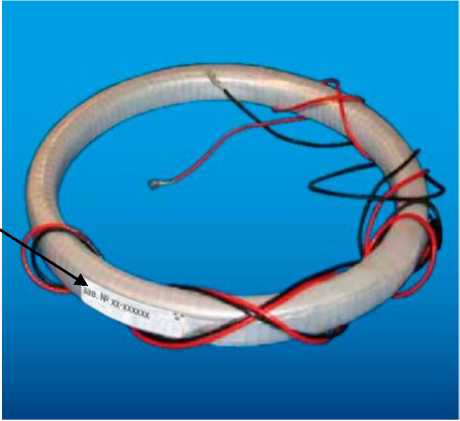

Трансформаторы тока встроенные

SB 0,8

Е

90043-23

06-007021, 06 007022, 06 007023, 06 007024, 06 007025, 06 007026, 06 007003, 06 007006, 06 007008, 06 007005, 06 007004, 06-007012

Фирма "ELEQ b.v.", Германия

Фирма "ELEQ b.v.", Германия

ОС

ГОСТ 8.217-2003

16 лет

Акционерное общество "Транснефть-Западная Сибирь" (АО "Транснефть-Западная Сибирь"), г. Омск

ООО "ЛЕММА", г. Екатеринбург

27.06.2023

16.

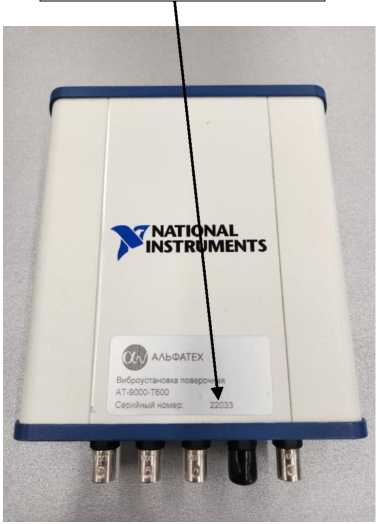

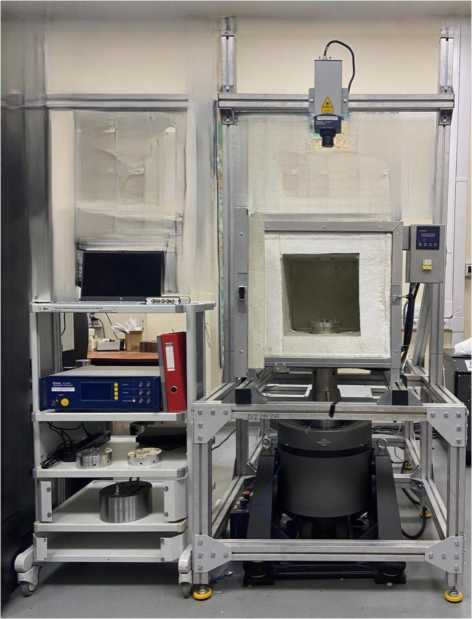

Виброустановка поверочная

АТ- 9000- Т600

Е

90044-23

22033

Общество с ограниченной ответственностью "Альфатех" (ООО "Альфатех"), г. Москва

Общество с ограниченной ответственностью "Альфатех" (ООО "Альфатех"), г. Москва

ОС

МП 204/3 14-2023

1 год

Общество с ограниченной ответственностью "Альфатех" (ООО "Альфатех"), г. Москва

ФГБУ "ВНИИМС", г. Москва

20.06.2023

17.

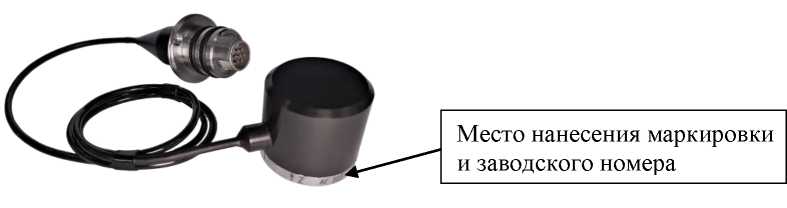

Вибропреобразователи трехкомпонентные

АГ303

С

90046-23

03, 05, 12

Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, рп. Менделеево

Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, рп. Менделеево

ОС

МФРН.402 152.001 МП

1 год

Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, рп. Менделеево

ФГУП "ВНИИФТРИ", Московская обл., г. Солнечногорск, рп. Менделеево

03.07.2023

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» сентября 2023 г. № 1937

Лист № 1

Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплекс динамических исследований испытательных стендов №27 и №28

Назначение средства измерений

Комплекс динамических исследований испытательных стендов №27 и №28 (далее -КДИИС 27-28) предназначен для измерений величин отклонения сопротивлений одиночных тензометров, напряжений на измерительных диагоналях мостовых тензометрических датчиков, величин заряда, амплитуд напряжения переменного тока, частоты электрического сигнала, а также для отображения результатов измерений и расчетных величин и их регистрации.

Описание средства измерений

Принцип действия КДИИС 27-28 основан на преобразовании, нормализации и передаче параметров электрических сигналов с выходов первичных измерительных преобразователей (ПИП) в измерительные модули комплексов измерительных MIC-553 PXI с дальнейшим преобразованием параметров электрических сигналов и электрических цепей в цифровую форму и регистрацией средствами вычислительной техники.

Конструктивно КДИИС 27-28 состоит из: стойки приборной №1 и №2 (БЛИЖ.423819.006.027 и БЛИЖ.423819.006.028 соответственно); комплекта технологической мебели (БЛИЖ.402490.021.047); операторских станции (БЛИЖ.401350.012.063-01 и БЛИЖ.401350.012.063-02); станции настройки системы (БЛИЖ.401350.012.064-01); USB флеш-карта с ПО «Пакет обработки сигналов WinПОС «Expert» (БЛИЖ.409801.002-04); установленного и преднастроенного ПО «Программа регистрации и экспресс обработки динамических параметров «MR-300» (БЛИЖ.409801.006-01).

Функционально КДИИС 27-28 включает в себя следующие измерительные каналы (ИК):

• - ИК величины отклонения сопротивления одиночного тензометра;

• - ИК напряжения на измерительной диагонали тензометрического датчика;

• - ИК величины заряда;

• - ИК амплитуды напряжения переменного тока;

• - ИК частоты электрического сигнала.

ИК величины отклонения сопротивления одиночного тензометра реализованы с помощью модулей МХ-340 комплекса измерительного магистрально-модульного MIC-553 PXI, цифровой сигнал с которого через локальную сеть и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.

ИК напряжения на измерительной диагонали тензометрического датчика реализованы с помощью модулей МХ-340 комплекса измерительного магистрально-модульного MIC-553 PXI, цифровой сигнал с которого через локальную сеть и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.

ИК величины заряда реализованы с помощью модулей МХ-240 комплекса измерительного магистрально-модульного MIC-553 PXI, цифровой сигнал с которого через локальную сеть и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.

ИК амплитуды напряжения переменного тока реализованы с помощью модулей МХ-228 комплекса измерительного магистрально-модульного MIC-553 PXI, цифровой сигнал с которого через локальную сеть и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.

ИК частоты электрического сигнала реализованы с помощью модулей МХ-240 комплекса измерительного магистрально-модульного MIC-553 PXI, работающих в режиме измерения напряжения переменного тока, и программным модулем обработки результатов измерений «МОРИ», входящим в состав программы управления комплексом MIC «Recorder».

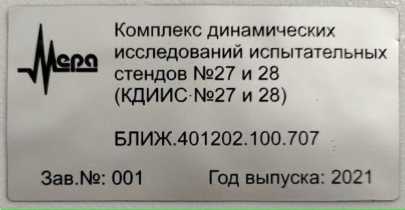

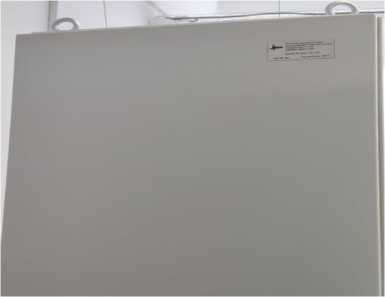

Заводская маркировка системы наносится в форме информационной таблички, содержащей заводской номер (№ 001) и буквенно-цифровое обозначение КДИИС 27-28, которая находится в правом верхнем углу задней дверцы стойки приборной №1 (рисунки 9 и 10).

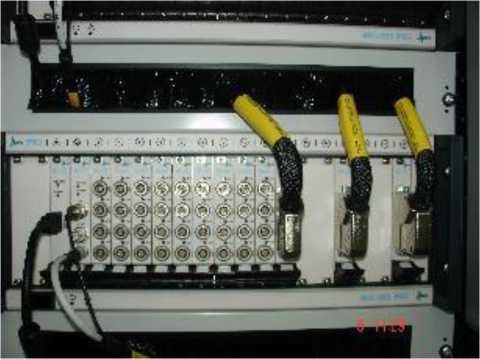

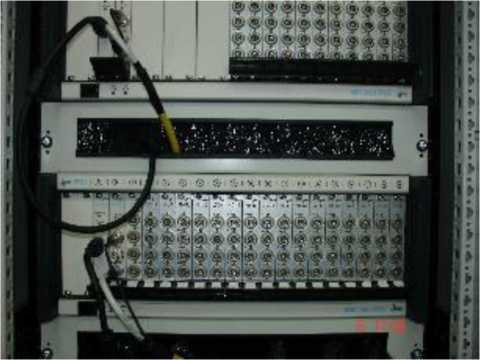

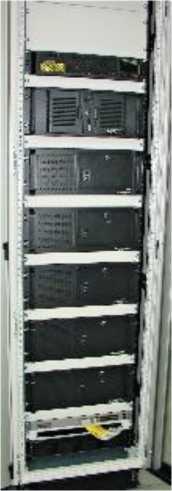

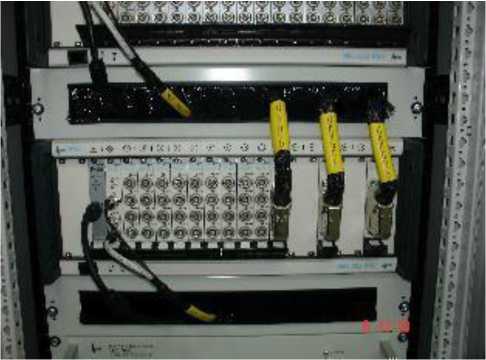

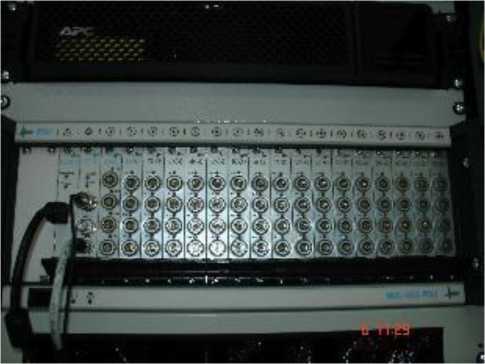

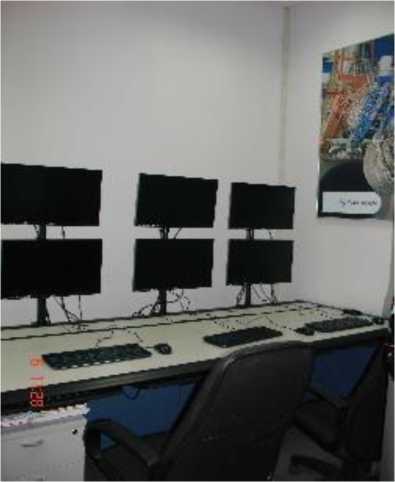

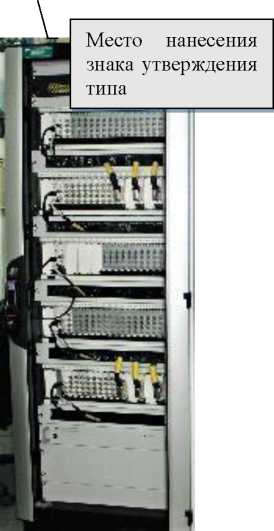

Общий вид составных частей КДИИС 27-28 представлен на рисунках 1 - 11. Место расположения знака утверждения типа показано на рисунке 1.

Нанесение пломб и знака поверки на средство измерений не предусмотрено.

Защита от несанкционированного доступа к компонентам КДИИС 27-28 обеспечивается:

- ограничением доступа к месту установки системы;

- закрытием стойки специальным замком (рисунок 5).

	ттг	BrWAJW ГЛЯЛ' LE'LL lu1^ -      - •■•i ‘*1 -с v ■/ ,’й
	*й X	??? <?=■-•£
1/1 1 1	?	**:?'.? ’-’I 7i ? ”,11   -

Программное обеспечение

Включает общее и функциональное программное обеспечение (ПО).

В состав общего ПО входит операционная система Windows 10 «Pro» (64-разрядная).

В состав функционального ПО (далее - ФПО) входит программа управления комплексом MIC «Recorder» и программа для регистрации и экспресс обработки сигналов «MR-300».

Метрологически значимой частью ФПО является программный модуль scales.dll. Идентификационные данные ФПО приведены в таблице 1.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.

Таблица 1- Идентификационные данные ФПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	scales.dll
Номер версии (идентификационный номер) ПО	1.0.0.8
Цифровой идентификатор ПО	24CBC163
Алгоритм вычисления идентификатора ПО	CRC32 по IEEE 1059-1993

Метрологические и технические характеристики

Основные метрологические и технические характеристики КДИИС 27-28 приведены в таблицах 2, 3.

Таблица 2 - Метрологические характеристики КДИИС 27-28

Измеряемые параметры (наименование измерительных каналов)	Измеряемые величины	Диапазон измерений	Пределы допускаемой погрешности	Кол-во ИК
ИК величины отклонения сопротивления одиночного тензометра
Величина отклонения сопротивления одиночного тензометра (Параметры: DT01 - DT120)	Изменение электрического сопротивления	от -0,67 до +0,67 Ом	у: ±0,4 % от ДИ	120

продолжение таблицы 2

Измеряемые параметры (наименование измерительных каналов)	Измеряемые величины	Диапазон измерений	Пределы допускаемой погрешности	Кол-во ИК
ИК напряжения на измерительной диагонали тензометрического датчика
Напряжение на измерительной диагонали тензометрического датчика (Параметры: ST01 - ST60)	Напряжение постоянного тока	от -10 до +10 мВ	y: ±0,5 % от ДИ	60
ИК величины заряда
Величина заряда (Параметры: Q01 - Q80)	Электрический заряд	от 1 до 100000 пКл	у: ±0,5 % от ВП	80
ИК амплитуды напряжения переменного тока
Амплитуда напряжения переменного тока (Параметры: U01 - U40)	Напряжение переменного тока	от 0 до 10 В	y: ±0,15 % от ВП	40
ИК частоты электрического сигнала
Частота электрического сигнала (Параметры: U01_F - U10_F)	Частота электрического сигнала	от 20 до 20000 Гц	y: ±0,1 % от ВП	10
П р и м е ч а н и я 1 ВП - верхний предел измерения; 2 ДИ - диапазон измерения; 3 у - приведенная погрешность.

Таблица 3 - Технические характеристики КДИИС 27-28

Наименование характеристики	Значение
Параметры электрического питания:
- напряжение переменного тока, В - частота переменного тока, Гц	230±23 50±1
Потребляемая мощность, Вт, не более:	5400
Габаритные размеры составных частей средства измерений, мм, (ширинахглубинахвысота), не более:
- стойка приборная № 1 - стойка приборная № 2	610х800х2145 610x800x2145
Условия эксплуатации:
- температура воздуха, °С - верхнее значение относительной влажности воздуха при температуре 30 °С и более низких температурах, без конденсации влаги, %, не более - атмосферное давление, кПа	от +5 до +40 95 от 84 до 106
Показатели надежности:
Средняя наработка на отказ, часов	5000
Вероятность безотказной работы системы в течение сеанса измерений максимальной продолжительностью 8 часов	0,9984

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на верхний левый угол стойки в виде наклейки.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование (номер в Федеральном информационном фонде по обеспечению единства измерений)	Обозначение	Кол-во, шт./экз.
Комплекс динамических исследований испытательных стендов №27 и №28 в составе:	БЛИЖ.401202.100.707	1
Стойка приборная № 1	БЛИЖ.423819.006.027	1
Стойка приборная № 2	БЛИЖ.423819.006.028	1
Комплект технологической мебели	БЛИЖ.402490.021.047	1
Операторская станция	БЛИЖ.401350.012.063-01	2
Операторская станция	БЛИЖ.401350.012.063-02	3
Станция настройки системы	БЛИЖ.401350.012.064-01	1
Комплект кабелей КДИИС	БЛИЖ.402490.018.408	1
Установленное и преднастроенное ПО «Программа регистрации и экспресс обработки динамических параметров «MR-300»	БЛИЖ.409801.006-01	1
Руководство по эксплуатации	БЛИЖ.401202.100.707 РЭ	1
Формуляр	БЛИЖ.401202.100.707 ФО	1
Методика поверки	-	1

Сведения о методиках (методах) измерений

приведены в разделе 1 «Описание и работа» руководства по эксплуатации БЛИЖ.401202.100.707 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1 • 10^-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 2 июня 2021 г. № 926 «Об утверждении Государственной поверочной схемы для средств измерений электрической емкости в диапазоне частот от 1 до 300 МГц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10^-1 до 240⁹ Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты».

Правообладатель

Акционерное общество «Научно-производственный центр «МЕРА» (АО «НПЦ «МЕРА»)

ИНН 5018085734

Юридический адрес: 141073, Московская обл., г. Королев, ул. Горького, д. 12, помещ. VIII, ком. 3

Телефон: (495)926-07-50

Факс: (495) 745-98-93

E-mail: common@nppmera.ru, info@nppmera.ru

Изготовитель

Акционерное общество «Научно-производственный центр «МЕРА» (АО «НПЦ «МЕРА») ИНН 5018085734

Юридический адрес: 141073, Московская обл., г. Королев, ул. Горького, д. 12, помещ. VIII, ком. 3

Адрес места осуществления деятельности: 141002, Московская обл., Мытищинский р-н, г. Мытищи, ул. Колпакова, д. 2, к. 13

Телефон: (495)926-07-50

Факс: (495) 745-98-93

E-mail: common@nppmera.ru, info@nppmera.ru

Испытательный центр

Государственный научный центр Федеральное автономное учреждение «Центральный институт авиационного моторостроения имени П.И.Баранова» (ФАУ «ЦИАМ им. П.И.Баранова»)

Адрес: 111116, г. Москва, ул. Авиамоторная, д. 2

Телефон: (499) 763-61-67

Факс: (499) 763-61-10

Адрес в Интернете: www.ciam.ru

E-mail: info@ciam.ru

Уникальный номер записи в реестре аккредитованных лиц № 30093-11.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «20» сентября 2023 г. № 1937

Лист № 1 Регистрационный № 90038-23 Всего листов 18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы жидкости промышленные многопараметрические ЭКОСТАБ ПРО

Назначение средства измерений

Анализаторы жидкости промышленные многопараметрические ЭКОСТАБ ПРО (далее

- анализаторы) предназначены для непрерывных измерений состава и свойств природных, питьевых, технологических, промышленных, сточных вод как по отдельности, так и в составе систем автоматического контроля сбросов и автоматизированных систем управления по следующим показателям: рН, окислительно-восстановительного потенциала (ОВП), удельной электрической проводимости (УЭП), мутности, температуры, массовой концентрации взвешенных веществ, нефтепродуктов, растворенного кислорода, озона, свободного и общего остаточного хлора, диоксида хлора, марганца, меди, никеля, кадмия, свинца, хрома, кремния, серебра, кальция, магния, натрия, калия, алюминия, цинка, железа, бора, фторидов, хлоридов, сульфидов, сульфатов, цианидов, аммония, нитратов, нитритов, фосфатов, общего азота, общего фосфора, неионогенных и анионных ПАВ, этиленгликоля, формальдегида, монохлорамина, гидразина, мышьяка, карбамида, фенола, химического потребления кислорода (ХПК), общего органического углерода (ООУ), перманганатной окисляемости (ПО), а также цветности, жесткости, щелочности и кислотности.

Описание средства измерений

Принцип работы анализаторов основан на регистрации изменений электрических сигналов, поступающих от измерительных датчиков и/или аналитических модулей и зависящих от величины измеряемых показателей с последующим расчетом с помощью встроенного программного обеспечения значений, характеризующих состав или свойства контролируемой водной среды. Измерительные датчики генерируют аналитический сигнал при непосредственном контакте с измеряемой средой, в то время как аналитические модули для получения аналитического сигнала используют физико-химические методы обработки отобранной аликвоты. И датчики, и аналитические модули, в зависимости от модели, могут быть оснащены системами автоматической очистки и калибровки.

Конструктивно анализаторы состоят из унифицированного блока регистрации и управления ЭКОСТАБ ПРО (контроллера) и подключаемых к нему измерительных датчиков. Блок регистрации и управления ЭКОСТАБ ПРО (контроллер) может поставляться как в отдельном корпусе для работы с датчиками, так и в составе аналитических модулей ЭКОМАК или ЭКОМАК Лаб.

Измерительные датчики серии СТАБ могут быть проточного, погружного или вставного исполнений со сменными сенсорами.

В составе блока управления и регистрации могут использоваться модули расширения для подключения дополнительных датчиков, систем пробоподготовки, отбора проб, переключения потоков и коммуникации с внешними системами диспетчеризации и автоматизации. Особенности конструкции анализаторов в различном исполнении приведены в таблице 1.

Таблица 1 - Исполнение анализаторов

Исполнение	Описание	Количество подключаемых датчиков	Количество аналитических модулей
ЭКОСТАБ ПРО	Универсальный контрольно-вычислительный блок с функциями регистрации и управления в отдельном корпусе с сенсорным ЖК экраном	до 32	0
ЭКОСТАБ ПРО мини	Универсальный контрольно-вычислительный блок без функций регистрации с ЖК экраном и клавиатурой для установки на DIN рейке	до 8 одного типа	0
ЭКОСТАБ ПРО лайт	Контрольно-вычислительный блок для датчиков рН-СТАБ, мВ-СТАБ, кондуСТАБ, ионоСТАБ, дезиСТАБ с ЖК-экраном и клавиатурой	до 3	0
ЭКОСТАБ ПРО ЭКОМАК	Блок регистрации и управления, монтируемый в верхний отсек аналитического модуля ЭКОМАК	до 32	до 4
ЭКОСТАБ ПРО ЭКОМАК Лаб	Блок регистрации и управления, интегрированный в аналитический модуль ЭКОМАК Лаб	0	до 4

Применяемые в составе анализаторов ЭКОСТАБ ПРО датчики и аналитические модули, их обозначения и особенности приведены в таблицах 2 - 9.

Таблица 2 - Описание датчиков и аналитических модулей, подключаемых к ЭКОСТАБ ПРО

Серия датчиков	Наименование датчиков / аналитических модулей	Описание	Назначение и особенности
x-СТАБ	рН-СТАБ-I	Комбинированные рН-электроды в корпусе 12мм длиной от 120 до 425мм с резьбой PG13.5 с опционально встроенным термодатчиком	Для контроля рН водных и частично водных сред в различных технологических процессах
	рН-СТАБ-II	Комбинированные рН-электроды в защищенном корпусе с резьбовым соединением с опционально встроенным термодатчиком	Для контроля рН питьевых, природных, технических и сточных вод в различных технологических процессах и экомониторинге
	рН-СТАБ-Ш	Дифференциальные датчики рН в защищенном корпусе с резьбовым соединением и со встроенным термодатчиком	Для контроля рН в сложных условиях в присутствии сульфидов, фторидов и в негомогенных средах
	мВ -СТАБ-I	Комбинированные ОВП-электроды в корпусе 12мм длиной от 120 до 425мм с резьбой PG13.5 с опционально встроенным термодатчиком	Для контроля окислительновосстановительного потенциала водных и частично водных сред в различных технологических процессах
	мВ-СТАБ-II	Комбинированные ОВП-электроды в защищенном корпусе с резьбовым соединением с опционально встроенным термодатчиком	Для контроля окислительновосстановительного потенциала питьевых, природных, сточных и технических вод в различных технологических процессах
	т-СТАБ	Датчик температуры резистивного типа в защищенном корпусе с резьбовым соединением	Для контроля температур в различных технологических процессах
кондуСТАБ	кондуСТАБ-I	Датчики проводимости в двухэлектродные в защищенном корпусе с резьбовым соединением и со встроенным термодатчиком	Для контроля удельной электропроводности питьевых, природных, технических и сточных вод в различных технологических процессах и экомониторинге
	кондуСТАБ-П	Датчики проводимости в четырехэлектродные в защищенном корпусе с резьбовым соединением и со встроенным термодатчиком	Для контроля удельной электропроводности в широком диапазоне значений в различных технологических процессах и экомониторинге
	кондуСТАБ-Ш	Датчики проводимости в индуктивного типа в корпусе из химически стойкого полимера соединением и со встроенным термодатчиком	Для контроля широкого диапазона удельной электропроводности химических растворов, сточных вод, агрессивных сред.

Серия датчиков	Наименование датчиков / аналитических модулей	Описание	Назначение и особенности
турбиСТАБ	турбиСТАБ-I	Датчики мутности и взвешенных веществ, монтируемые в проточную камеру с опциональной системой автоочистки	Для контроля питьевых, природных, технических и очищенных сточных вод в различных технологических процессах и экомониторинге
	турбиСТАБ-II	Универсальные датчики мутности и взвешенных веществ погружного типа с опциональной автоочисткой	Для контроля питьевых, природных, технических и сточных вод, включая агрессивные среды и пульпы
	турбиСТАБ-Ш	Высокоточные датчики мутности и взвешенных веществ проточного типа с опциональной автоочисткой и контролем ХПК/ООУ/ПО и/или цветности	Специализированная версия со встроенной проточной камерой для контроля питьевой и особо чистой воды в низком диапазоне значений мутности
оксиСТАБ	оксиСТАБ-I	Погружные датчики растворенного кислорода оптического типа базовой комплектации	Применяются для рыбохозяйств и экологического мониторинга, могут монтироваться в проточные камеры
	оксиСТАБ -II	Промышленные погружные датчики растворенного кислорода со сменными люминофорными насадками повышенного ресурса	Специальная версия для контроля сточных воды и сложных условий эксплуатации
	оксиСТАБ-Ш	Высокоточные датчики растворенного кислорода в корпусе 12мм длиной от 120 до 425мм с резьбой PG13.5 для подключения к процессу	Специализированная версия для контроля низких содержаний кислорода, для энергетики, пищевой и биофармацевтической промышленности
дезиСТАБ	дезиСТАБ-I	Амперометрический датчик свободного или общего остаточного хлора	Предназначены для контроля процессов водоподготовки и обеззараживания воды, имеют защищенный корпус для установки в проточную камеру, встроенный термодатчик, сменный кабель
	дезиСТАБ-П	Амперометрический датчик диоксида хлора
	дезиСТАБ-Ш	Амперометрический датчик озона
ионоСТАБ	ионоСТАБ-I	Датчик с ионоселективными электродами (ИСЭ) для определения аммония, нитратов, калия, хлоридов или фторидов в сточных водах	В зависимости от задачи, датчик может комплектоваться разным числом ИСЭ, в том числе рН, имеет встроенный электрод сравнения и термодатчик, используется для контроля природных, технологических и сточных вод

Серия датчиков	Наименование датчиков / аналитических модулей	Описание	Назначение и особенности
мультиСТАБ	мультиСТАБ	Многопараметровый зонд погружного типа со сменными датчиками для определения проводимости, мутности, рН, ОВП, растворенного кислорода, взвешенных веществ, нитратов, аммония, хлоридов, температуры	Используется в экологическом мониторинге природных вод, а также для контроля питьевых и очищенных сточных вод
оптиСТАБ	оптиСТАБ-I	Оптические датчики для установки в проточные камеры или со встроенными проточными камерами на 1-2 параметра с опциональной системой автоочистки	Датчики имеют корпус из нержавеющей стали и предназначены для измерения ХПК, ООУ, NO3, NO2, цветности, мутности, взвешенных веществ. В значимости от задачи датчики могут программного ограничивать перечень измеряемых показателей и диапазоны измерения при контроле питьевых, природных, технических и сточных вод, в различных технологических процессах и для экомониторинга.
	оптиСТАБ-II	Универсальный оптический датчик погружного типа для определения до 4 параметров с опциональной системой автоочистки
	оптиСТАБ-Ш	Высокоточный оптический датчик погружного типа с опциональной системой автоочистки, регулируемым оптическим зазором для определения до 8 показателей
оилСТАБ	оилСТАБ-I	Базовый датчик контроля нефтепродуктов для проточных камер со светодиодным источником и опциональной системой автоочистки	Люминесцентные датчики нефтепродуктов применяются при контроле питьевых, природных, технических и сточных вод, в различных технологических процессах и в экомониторинге, для определения наличие ПАУ (полициклических ароматических соединений) как маркеров присутствия нефтепродуктов в водной среде с расчетом концентрации по ГСО.
	оилСТАБ-II	Погружной датчик контроля нефтепродуктов расширенного диапазона со светодиодным источником, олеофобным покрытием оптики и опциональной автоочисткой
	оилСТАБ-Ш	Высокоточный УФ-люминесцентный датчик нефтепродуктов погружного типа с импульсной УФ-лампой с компенсацией вешнего освещения, олеофобным покрытием оптики и опциональной автоочисткой

Серия датчиков	Наименование датчиков / аналитических модулей	Описание	Назначение и особенности
ЭКОМАК или ЭКОМАК лаб	ЭКОмак-I	Аналитический модуль фотометрического типа со специализированной высокоточной оптикой	Используется для определения марганца (Mn), меди (Cu), кадмия (Cd), свинца (Pb), хрома (Cr), никеля (Ni), кремния (Si)
	ЭКОмак-II	Аналитический модуль фотометрического типа со стандартной оптикой	Используется для определения алюминия (Al), цинка (Zn), бора (B), железа (Fe), аммония (NH4), нитритов (NO2), нитратов (NO3) фосфатов (PO4), сульфидов (S) цианидов (CN)
	ЭКОмак-Ш	Аналитический модуль фотометрического типа со стандартной оптикой и системами разложения / экстракции пробы	Используется для определения азота общего (TN), фосфора общего (TP), этиленгликоля, формальдегида, неионогенных ПАВ (СПАВ-Н), анионных ПАВ (СПАВ-А), нефтепродуктов
	ЭКОмак-IV	Аналитический модуль потенциометрического типа	Используется для определения кальция (Ca), магния (Mg), фторидов, (F), хлоридов (Cl), бромидов (Br), натрия (Na), калия (K), серебра (Ag)
	ЭКОмак-V	Аналитический модуль фотометрического типа с прямым вводом реагентов в поток образца	Используется для определения мышьяка, гидразина, монохлорамина, остаточного хлора (общего и свободного), диоксид хлора, озона
	ЭКОмак-VI	Аналитический модуль фотометрического типа многоволновой	Используется для определения сульфатов, карбамида, фенола, цветности, мутности, химического потребления кислорода (ХПК), бихроматной и перманганатной окисляемости (ПО), общего органического углерода (ООУ)
	ЭКОмак-T	Аналитический модуль титриметрического типа	Используется для определения щелочности, кислотности, жесткости

Анализаторы ЭКОСТАБ ПРО также могут быть оснащены датчиками уровня/расхода утверждённых типов для расчетов нагрузок по определяемым показателям.

Маркировочная этикетка наносится на боковую панель контроллера и на боковую панель корпуса аналитического модуля ЭКОМАК в виде наклейки.

Маркировочная этикетка содержит информацию о наименовании, производителе и заводском номере анализатора. Заводской номер анализатора имеет цифровой или буквенноцифровой формат.

Каждому датчику присвоен собственный заводской номер, имеющий цифровой или буквенно-цифровой формат. Заводской номер датчика отображен на соединительном кабеле или корпусе датчика методом наклейки, а также приведен в паспорте.

Рисунок 1 - Пример маркировочных этикеток

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид контроллеров и датчиков представлен на рисунках 2- 10.

Корпуса контроллеров и аналитических модулей ЭКОМАК и ЭКОМАК Лаб могут быть опломбированы, пломбирование датчиков не предусмотрено.

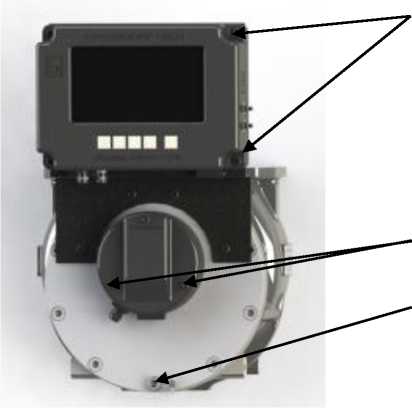

Пломбирование контроллеров, аналитических модулей ЭКОМАК и ЭКОМАК Лаб осуществляется с помощью стикеров контроля доступа. Стикеры устанавливаются на левый торец закрытой дверцы и корпуса модуля ЭКОМАК, и на левый или правый торец дверцы и корпуса контроллера ЭКОСТАБ ПРО, как показано в примере на рисунке 11.

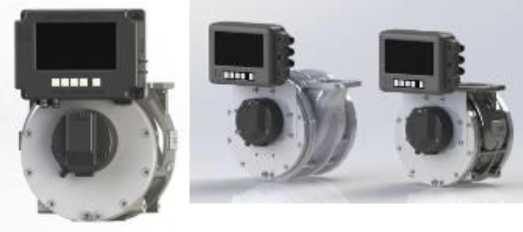

Рисунок 2 - Общий вид контроллеров

ЭКОСТАБ ПРО ЭКОМАК ЛАБ

Рисунок 3 - Общий вид аналитических модулей

Программное обеспечение

Блоки регистрации и управления (контроллеры) ЭКОСТАБ ПРО оснащены программным обеспечением, позволяющим осуществлять построение и контроль градуировочной характеристики, проводить контроль процесса измерений, отображать и сохранять результаты измерений.

Программное обеспечение заложено в микропроцессоре и защищено от доступа и изменения. Обновление программного обеспечения в процессе эксплуатации не предусмотрено.

Таблица 3 - Идентификационные данные программного обеспечения (ПО)

Идентификационные данные	Исполнение
	ЭКОСТАБ ПРО	ЭКОСТАБ ПРО лайт	ЭКОСТАБ ПРО мини	ЭКОСТАБ ПРО ЭКОМАК	ЭКОСТАБ ПРО ЭКОМАК Лаб
Идентификационное наименование ПО	-	-	-	-	-
Номер версии ПО	не ниже 1.0	не ниже 1.0	не ниже 1.0	не ниже 1.0	не ниже 1.0
Цифровой идентификатор ПО	-	-	-	-	-

Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические и технические характеристики представлены в таблицах 4 - 12.

Таблица 4 - Метрологические характеристики измерений pH, ОВП

Наименование характеристик	Значения
Диапазон измерений* рН	от 0,00 до 14,00
Диапазон показаний электродвижущей силы электродной пары, мВ	от -2000 до 2000
Диапазон измерений* ОВП, мВ	от - 154 до 1300
Пределы допускаемой абсолютной погрешности измерений pH	±0,05
Пределы допускаемой абсолютной погрешности измерений ОВП, мВ	±5
Диапазон измерений температуры с датчиками pH и ОВП, °С: рН-СТАБ-I, мВ-СТАБ-I рН-СТАБ-II, мВ-СТАБ-II рН-СТАБ-Ш	от -10 до + 140 от -5 до +100 от 0 до +50
Пределы допускаемой абсолютной погрешности измерений температуры с датчиками pH и ОВП, °С рН-СТАБ-I, мВ-СТАБ-I рН-СТАБ-II, мВ-СТАБ-II, рН-СТАБ-Ш, т-СТАБ	±1 ±0,5
*Диапазоны измерения датчиков могут быть программно ограничены в соответствии с требованиями технологического процесса.

Таблица 5  - Метрологические характеристики измерений удельной электрической

проводимости

Наименование характеристик	Значения
Диапазон показаний удельной электрической проводимости, См/м	от 10-6 до 200
Диапазоны измерений удельной электрической проводимости для датчиков кондуСТАБ-I со значениями постоянной ячейки k, См/м: k=0,01 см-1 ± 25%	от 4Ч0-6 до 240-2
k=0,05 см-1 ± 25%	от 540-6 до 10-1
k=0,1 см-1 ± 25%	от 10-5 до 240-1
k=0,5 см-1 ± 25%	от 5Ч0-5 до 1
k=1,0 см-1 ± 25%	от 10-4 до 2
k=5,0 см-1± 25%	от 10-3 до 10
k=10 см-1 ± 25%	от 10-2 до 100
Диапазоны измерений удельной электрической проводимости для датчиков кондуСТАБ-II, мультиСТАБ, См/м	от 10-5 до 100

Наименование характеристик	Значения
Диапазоны измерений удельной электрической проводимости для датчиков кондуСТАБ-Ш, См/м	от 10-3 до 100
Пределы допускаемой абсолютной погрешности измерений удельной электрической проводимости, См/м, в поддиапазоне от 440-6 до 10-4 См/м включ.	± 240-6
Пределы допускаемой относительной погрешности измерений удельной электрической проводимости, %, в поддиапазоне св. 10-4 См/м до 100 См/м	± 2
Диапазон измерений температуры с датчиками удельной электрической проводимости, °С	от 0 до + 100
Пределы допускаемой абсолютной погрешности измерений температуры с датчиками удельной электрической проводимости, °С	±0,5

Таблица 6 - Метрологические характеристики измерений температуры датчиком температуры

Наименование характеристик	Значения
Диапазон измерений температуры, °С	от -10 до +120
Пределы абсолютной допускаемой погрешности измерений температуры, °С	± 0,2

Таблица 7 - Метрологические характеристики измерений массовой концентрации растворенного кислорода

Наименование характеристик	Значения
	оксиСТАБ-I	мультиСТАБ, оксиСТАБ-II	оксиСТАБ- III
Диапазон измерений* массовой концентрации растворенного кислорода при использовании датчиков, мг/дм3	от 0,4 до 20,0	от 0,1 до 40,0	от 0,005 до 10,0
Пределы допускаемой абсолютной погрешности
измерений массовой концентрации растворенного кислорода в поддиапазонах, мг/дм3
до 1,0 включ.	±0,4	±0,05	±0,005
св. 1,0 до 10,0 включ.	±0,4	±0,1	±0,05
св. 10,0	±0,4	±0,2	±0,5

*Диапазоны измерения датчиков могут быть программно ограничены в соответствии с требованиями технологического процесса.

Таблица 8 - Метрологические характеристики измерений мутности и массовой концентрации взвешенных веществ

Наименование характеристик	Значения
Диапазон показаний мутности, ЕМФ	от 0 до 10 000
Диапазоны измерений** мутности, ЕМФ, при использовании датчиков: турбиСТАБ-I, мультиСТАБ оптиСТАБ, турбиСТАБ-II турбиСТАБ-Ш ЭКОмак-VI	от 0,1 до 1000 от 1 до 1000 от 0,05 до 4000 от 0,02 до 100 от 1 до 100
Пределы допускаемой абсолютной погрешности измерений мутности при использовании датчиков турбиСТАБ-I, мультиСТАБ в поддиапазонах, ЕМФ: от 0,1 до 100 включ. св. 100 до 1000 включ.	± (0,05 + 0,05^С)* ± 0,1-C

Наименование характеристик	Значения
Пределы допускаемой абсолютной погрешности измерений мутности при использовании датчиков турбиСТАБ-II, ЕМФ:	± (0,02 + 0,04^С)*
Пределы допускаемой абсолютной погрешности измерений мутности при использовании датчиков турбиСТАБ-Ш, в поддиапазонах, ЕМФ: от 0,02 до 40 включ. св. 40 до 100 включ.	± (0,01 + 0,04^С)* ± 0,06<
Пределы допускаемой абсолютной погрешности измерений мутности при использовании датчиков оптиСТАБ и ЭКОмак-VI, ЕМФ:	± (0,5 + 0,1-С)*
Диапазоны измерений массовой концентрации взвешенных веществ, мг/дм3	от 0,5 до 10000
Пределы допускаемой абсолютной погрешности измерений массовой концентрации взвешенных веществ в поддиапазонах, мг/дм3: от 0,5 до 3 включ. св. 3 до 10000 включ.	± 0,3 ± 0,1-C*
* C — измеренное значение мутности, ЕМФ. ** Диапазоны измерения датчиков и аналитических модулей могут быть программно ограничены в соответствии с требованиями технологического процесса.

Таблица 9  - Метрологические характеристики измерений массовой концентрации

нефтепродуктов

Наименование характеристик	Значения
Диапазоны измерений массовой концентрации нефтепродуктов при использовании датчиков и аналитических модулей, мг/дм3: оилСТАБ-I	от 0,8 до 80
оилСТАБ-II,	от 0,3 до 200
оилСТАБ-III	от 0,03 до 200
ЭКОмак III	от 0,02 до 500
Пределы допускаемой абсолютной погрешности измерений массовой концентрации нефтепродуктов при использовании датчиков и аналитических модулей, мг/дм3: оилСТАБ-I	± (0,35 + 0,25-С)*
оилСТАБ-II,	± (0,20 + 0,20-С)*
оилСТАБ-III,	± (0,02 + 0,18-с)*
ЭКОмак III	± (0,01+ 0,18-С)*
* C — измеренное значение массовой концентрации нефтепродуктов, мг/Дм3. ** Диапазоны измерения датчиков и аналитических модулей могут быть программно ограничены в
соответствии с требованиями технологического процесса.

Таблица 10 - Характеристики измерений массовой концентрации ионов, отдельных веществ

Измеряемый параметр	Аналитический модуль [датчик]	Диапазон измерения** массовой концентрации, мг/дм3	Пределы допускаемой абсолютной погрешности измерений массовой концентрации, мг/дм3
Марганец (Mn)	ЭКОмак-I	от 0,0005 до 0,002 включ. св. 0,002 до 0,1 включ. св. 0,1 до 0,5 включ. св.0,5 до 1000	± 0,00034 ± 0,17-С* ± 0,01+0,07-С* ± 0,09-С*
Медь (Cu)
Кадмий (Cd)
Свинец(Pb)
Кремний (Si)
Хром (Cr 6+, общий)
Никель (Ni)
Алюминий (Al)	ЭКОмак-II [1] +оптиСТАБ [2] +ионоСТАБ [3] +мультиСТАБ	от 0,006 до 0,1 включ. св. 0,1 до 1 включ. св. 1 до 1000	± 0,004+0,16-С* ± 0,01+0,10-С* ± 0,11-С*
Цинк (Zn)
Бор (B)
Железо
Фосфат-ион (PO4)
Сульфид-ион^)
Цианид-ионы
Нитрит-ион (NO2) [1]
Нитрат-ион      (NO3) [1,2,3]
Аммоний-ион (NH4) [2,3]
Азот общий (TN)	ЭКОмак-Ш	от 0,03 до 0,6 включ. св.0,6 до 600	± 0,017+0,12-С* ± 0,15-С*
Общий фосфор (TP)
Неионогенные ПАВ
Анионные ПАВ
Формальдегид
Этиленгликоль
Кальций (Ca)	ЭКОмак-IV [1] +ионоСТАБ [2] +мультиСТАБ	от 0,1 до 5 включ. св.5 до 1000	± 0,05+0,10-С* ± 0,11 •С*
Магний (Mg)
Фторид ион (F)
Хлорид ион (Cl) [1,2]
Бромид ион (Br)
Натрий (Na) [2]
Калий (K) [1,2]
Серебро (Ag)
Мышьяк (As)	ЭКОмак-V [1] +дезиСТАБ	от 0,015 до 1 включ. св. 1 до 5 включ. св.5 до 100	± 0,01+0,10-С* ± 0,05+0,06-С* ± 0,07-С*
Гидразин
Монохлорамин
Остаточный хлор [1]
Диоксид хлора [1]
Сульфат-ион (SO4)	ЭКОмак VI	от 5 до 200 включ. св.200 до 5000	± 3+0,08-С* ± 0,1-С*
Карбамид (мочевина)	ЭКОмак VI	от 2 до 200 включ. св.200 до 2000	± 1 + 0,13-С* ± 0,15-С*
Фенол (общий)	ЭКОмак VI	от 0,0002 до 0,005 включ. св. 0,005 до 0,1 включ. св. 0,1 до 5 включ. св.5 до 1000	± 0,00005+ 0,4-С* ± 0,001 +0,21-С* ± 0,005 +0,17-С* ± 0,25 + 0,12-С*

Измеряемый параметр	Аналитический модуль [датчик]	Диапазон измерения** массовой концентрации, мг/дм3	Пределы допускаемой абсолютной погрешности измерений массовой концентрации, мг/дм3
Перманганатная окисляемость (ПО)	ЭКОмак VI оптиСТАБ турбиСТАБ-Ш	от 0,05 до 1 включ. св.1 до 500	± 0,03+0,07-C* ± 0,10-C*
ХПК (химическое потребление кислорода или бихроматная окисляемость воды)	ЭКОмак VI оптиСТАБ турбиСТАБ-Ш	от 0,5 до 10 включ. св.10 до 10000	± 0,3+0,07-C* ± 0,10-C*
Общий органический углерод (ООУ)	ЭКОмак VI оптиСТАБ турбиСТАБ-Ш	от 0,003 до 0,01 включ. св. 0,01 до 5 включ. св.5 до 10000	± 0,002 ± 0,2-C* ± 0,3+0,14-C*
* C — измеренное значение массовой концентрации определяемого параметра, мг/Дм3. ** Диапазоны измерения датчиков и аналитических модулей могут быть программно ограничены в соответствии с требованиями технологического процесса.

Таблица 11 - Метрологические ха		рактеристики измерений массовой концентрации озона
Измеряемый параметр	Аналитический модуль [датчик]	Диапазон измерения** массовой концентрации, мг/дм3	Среднеквадратическое отклонение результатов измерений массовой концентрации, мг/дм3
Озон [1]	ЭКОмак-V [1] +дезиСТАБ	от 0,015 до 1 включ. св. 1 до 5 включ. св.5 до 100	0,01+0,05-С* 0,05+0,03-С* 0,04-С*
* C — измеренное значение массовой концентрации озона, мг/Дм3. ** Диапазоны измерения датчиков и аналитических модулей могут быть соответствии с требованиями технологического процесса.			программно ограничены в

Таблица 12 - Характеристики измерений обобщённых показателей

Измеряемый параметр	Аналитический модуль [датчик]	Ед. изм.	Диапазон измерения** в ед. изм.	Пределы допускаемой абсолютной погрешности измерений
Цветность	ЭКОмак VI оптиСТАБ турбиСТАБ-Ш	°	от 0,5 до 15 включ. св.15 до 500	± 0,3+ 0,08С ± 0,10-С*
Щелочность	ЭКОмак T	ммоль/дм3	от 0,03 до 2 включ. св.2 до 500	± 0,02+0,04-С* ± 0,05-С*
Кислотность
Жесткость	ЭКОмак VI	°Ж	от 0,00015 до 0,010 включ.	±0,00007 +0,22-С*
	ЭКОмак T	°Ж	от 0,007 до 0,2 включ. св.0,2 до 100	±0,004 +0,08С ±0,01 +0,05-С*

* C — измеренное значение определяемого параметра в указанных еДиницах измерения.

** Диапазоны измерения датчиков и аналитических модулей могут быть программно ограничены в соответствии с требованиями технологического процесса.

Таблица 13 - Основные технические характеристики компонентов ЭКОСТАБ ПРО

Наименование характеристик	Значения
	ЭКОСТАБ ПРО	ЭКОСТАБ ПРО лайт	ЭКОСТАБ ПРО мини	ЭКОСТАБ ПРО ЭКОМАК	ЭКОСТАБ ПРО ЭКОМАК Лаб
Габаритные размеры, мм, не более - длина	200	60	90	320	540
- высота	180	90	230	800	260
- ширина	280	125	260	420	130
Масса, кг, не более	5	1,5	0,5	35	3
Параметры электропитания: -напряжение постоянного тока, В	24 ± 3	24 ± 3	24 ± 3	12 ± 1	12 ± 1
-напряжение переменного тока, В	230±11	230±11	230±11	230±11	230±11
-частота переменного тока, Гц	50/60	50/60	50/60	50/60	50/60
Потребляемая мощность, ВА не более	90	30	30	180	60
Условия эксплуатации: -температура окружающего воздуха, оС	от - 30 до+50	от 0 до+50	от -20 до+55	от +2 до+40	от +10 до +35
-относительная влажность окружающего воздуха, %, не более	90	90	90	90	85

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом либо наклейкой, а также наносится на маркировочную этикетку типографским способом.

Комплектность средства измерений

Таблица 14 - Комплектность средства измерений

Наименование	Обозначение	К-во
Анализатор жидкости промышленный многопараметрический	ЭКОСТАБ ПРО	1 шт.
Датчики и/или аналитические модули (по дополнительному заказу)	-	-
Сменные части (по дополнительному заказу)	-	-
Монтажные комплекты (по дополнительному заказу)	-	-
Фильтрующая система (по дополнительному заказу)	-	-
Руководство по эксплуатации	РЭ	1 экз.
Методика поверки	-	1 экз.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе «Работа» Руководства по эксплуатации на анализаторы.

При использовании в сфере государственного регулирования обеспечения единства измерений анализаторы применяются в соответствии с аттестованными методиками (методами) измерений.

Нормативные и технические документы, устанавливающие требования к средству измерений

ТУ   28.99.39-001-51284861-2022   «Анализаторы жидкости промышленные

многопараметрические ЭКОСТАБ ПРО. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «ЭКОИНСТРУМЕНТ»

(ООО «ЭКОИНСТРУМЕНТ»)

ИНН 7706201618

Юридический адрес: 119049, г. Москва, Крымский Вал, д. 3. стр. 2, оф. 512

Изготовитель

Общество с ограниченной ответственностью ЭКОИНСТРУМЕНТ»

(ООО «ЭКОИНСТРУМЕНТ»)

ИНН 7706201618

Юридический адрес: 119049, г. Москва, Крымский Вал, д. 3. стр. 2, оф. 512 Адрес места осуществления деятельности: 107023, Москва, ул. Малая Семеновская, д. 9, стр. 14Б

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

Регистрационный № 90038-23

Характер производства: серийное

Дата утверждения акта испытаний, на основании которого принято решение об утверждении типа средств измерений: 21.04.2023 г.

Заводские, серийные номера или буквенно-цифровые обозначения средств измерений, изготовленных для испытаний и (или) представленных на испытания: ЭКОСТАБ ПРО, № ЭС0-2300134-01 в комплекте с датчиками: оксиСТАБ-I, № 415-2210112-01, оксиСТАБ-II, № 423-2213491-07, оксиСТАБ -III, № 431-2213450-05, турбиСТАБ-I, № 315-2210112-02, турбиСТАБ-II, № 323-2213491-11, турбиСТАБ-III, № 339-2213491-09, оилСТАБ-I, № 9182212446-01, оилСТАБ-II, № 922-2213667-04, оилСТАБ-III, № 932-2213667-05, дезиСТАБ-I, № 514-2300071-02, дезиСТАБ-II, №524-2300072-01, дезиСТАБ-III, № 534-2300070-01; ЭКОСТАБ ПРО ЭКОМАК, ЭКОмак-II, № ЭМ2222-2209850-03; ЭКОСТАБ ПРО ЭКОМАК, ЭКОмак-V, № ЭМ5555-2300051-03; ЭКОСТАБ ПРО ЭКОМАК, ЭКОмак-VI, № ЭМ6000-2209848-01; ЭКОСТАБ ПРО ЭКОМАК, ЭКОмак-VI, № ЭМ6600-2209849-01; ЭКОСТАБ ПРО ЭКОМАК, ЭКОмак-VI, № ЭМ6066-2300022-01; ЭКОСТАБ ПРО, № ЭС0-2300135-01 в комплекте с датчиками: т-СТАБ, № 108-2213450-01, ионоСТАБ-I, № 603-2213491-12, оптиСТАБ-II, № 882-2213667-02; ЭКОСТАБ ПРО ЭКОМАК, ЭКОмак-I, № ЭМ1110-2300044-01; ЭКОСТАБ ПРО ЭКОМАК, ЭКОмак-I, № ЭМ1111-2300044-02; ЭКОСТАБ ПРО ЭКОМАК, ЭКОмак-I, № ЭМ1000-2300044-03; ЭКОСТАБ ПРО ЭКОМАК Лаб, ЭКОмак-II, № ЭЛ2220-2207744-01; ЭКОСТАБ ПРО ЭКОМАК, ЭКОмак-II, № ЭМ2200-2209850-02; ЭКОСТАБ ПРО ЭКОМАК Лаб, ЭКОмак-III, № ЭЛ3300-2207744-02; ЭКОСТАБ ПРО ЭКОМАК, ЭКОмак-III, № ЭМ3300-2300046-02; ЭКОСТАБ ПРО ЭКОМАК, ЭКОмак-III, № ЭМ3300-2300046-03; ЭКОСТАБ ПРО ЭКОМАК, ЭКОмак-IV, № ЭМ4000-2300051-01; ЭКОСТАБ ПРО ЭКОМАК, ЭКОмак Т, № 1000-2300043-003; ЭКОСТАБ ПРО ЭКОМАК, ЭКОмак-V, № ЭМ5000-2300051-02; ЭКОСТАБ ПРО лайт, № ЭС5-2300141-01 в комплекте с датчиками: рН-СТАБ-I, № 111-2213450-02, рН-СТАБ-II, № № 129-2213491-01, рН-СТАБ-III, № 133-2213491-02, мВ -СТАБ-I, № 151-2213450-03, кондуСТАБ-II, № 227-2300099-01, кондуСТАБ-III, № 233-2213491-03; ЭКОСТАБ ПРО мини, № ЭС2-2300140-01 в комплекте с датчиком кондуСТАБ-I, № 219-2213491-04

Код идентификации производства средств измерений: ОС

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» сентября 2023 г. № 1937

Лист № 1 Регистрационный № 90039-23 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Пикфлоуметры электронные PF 200

Назначение средства измерений

Пикфлоуметры электронные PF 200 предназначены для измерений пиковой объемной скорости форсированного выдоха человека и объема форсированного выдоха человека за одну секунду.

Описание средства измерений

Функционально пикфлоуметры электронные PF 200 состоят из измерительного блока, работающего от источников питания постоянного тока типа АА, в котором установлено вращающееся крыльчатое колесо. Конструктивно прибор выполнен в портативном варианте.

Принцип действия пикфлоуметров электронных PF 200 основан на измерении пиковой объемной скорости форсированного выдоха человека путем преобразования в нее количества оборотов и частоты вращения вращающегося крыльчатого колеса, установленного в трубке, встроенным программным обеспечением.

Пикфлоуметры электронные PF 200 конструктивно состоят из измерительного моноблока, ссодержащего цилиндрическую дыхательную трубку, в которой находится крыльчатое колесо, вращающееся под действием воздуха, выдыхаемого человеком. Параметры вращения колеса преобразуются встроенным программным обеспечением в значения пиковой объемной скорости форсированного выдоха человека и объема форсированного выдоха человека за одну секунду.

Общий вид пикфлоуметров электронных PF 200 представлен на рисунке 1.

На корпус пикфлоуметров нанесение знака поверки не предусмотрено.

Место нанесения заводского номера приведено на рисунке 2. Заводской номер имеет цифровой формат и нанесен на заднюю часть прибора (на заводской этикетке) типографским методом, обеспечивающим его прочтение и сохранность в процессе эксплуатации. Пломбирование пикфлоуметров предусмотрено в форме нанесения защитной наклейки на один из соединяющих две половины корпуса винтов. Место пломбировки приведено на рисунке 2

Рисунок 1 - Общий вид пикфлоуметров электронных PF 200.

Рисунок 2 - Место нанесения заводских номеров, однозначно идентифицирующих каждый экземпляр средств измерений, место пломбировки и нанесения знака утверждения типа

Программное обеспечение

Пикфлоуметры электронные PF 200 имеют встроенное программное обеспечение, специально разработанное для решения задач управления пикфлоуметрами электронными PF 200, считывания и сохранения результатов измерений. Программное обеспечение (ПО) устройств запускается вместе с пикфлоуметрами электронными PF 200.

Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014

При нормировании метрологических характеристик учтено влияние программного обеспечения.

Идентификационные данные программного обеспечения приведены в таблице 1.

аблица 1 - Идентификационные данные программного обеспечения

Идентификационные признаки	Значение
Идентификационное наименование ПО	RTb
Номер версии (идентификационный номер), не ниже	Ver.200

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений пиковых объемных расходов воздуха при дыхании, л/мин	от 50 до 900
Пределы допускаемой погрешности измерений пиковых объемных расходов воздуха при дыхании: - абсолютной в поддиапазоне от 50 л/мин до 200 л/мин включ., л/мин; - относительной в поддиапазоне свыше 200 л/мин до 900 л/мин включ., %	± 20 ± 10
Диапазон показаний объема форсированного выдоха человека за 1 с, л	от 0,01 до 9,99
Диапазон измерений объема форсированного выдоха человека за 1 с, л	от 0,2 до 9,99
Пределы допускаемой погрешности измерений объема выдыхаемого воздуха за 1 с, л: - абсолютной в поддиапазоне от 0,2 л до 2 л включ., л; - относительной в поддиапазоне свыше 2 л до 9,99 л включ., %	± 0,1 ± 5

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры (ширина х высота х длина), мм, не более	77 х 48 х 144
Масса, кг, не более	0,150 (с элементами питания)
Источник питания	2 батарейки напряжением 1,5 В размера AAA
Напряжение питания постоянного тока (от элементов питания типа ААА в количестве 2 шт.), В	3
Средний срок службы, лет	5
Средняя наработка до отказа, ч, не менее	2500

Наименование характеристики	Значение
Условия эксплуатации: -диапазон температур окружающего воздуха, °С -диапазон относительной влажности окружающего воздуха, % - диапазон атмосферного давления, кПа	от +10 до +40 от 10 до 85 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом и/или на корпус Пикфлоуметров электронных PF 200 в виде наклейки (рис. 2).

Комплектность средства измерений

Таблица 4 - Комплектность устройств

Наименование	Обозначение	Количество
Пикфлоуметр электронный	PF 200	1 шт.
Измерительная трубка	-	1 шт.
Кабель USB	-	1 шт.
Источники питания типа ААА	-	2 шт.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Пикфлоуметры электронные PF 200. Руководство по эксплуатации», раздел 4 «Проведение измерений».

Нормативные и технические документы, устанавливающие требования к средству измерений

Стандарт предприятия. Пикфлоуметры электронные PF 200;

Государственная поверочная схема для средств измерений объемного и массового расходов газа, утвержденная приказом Росстандарта от 11 мая 2022 г. №1133.

Правообладатель

Компания Microlife AG, Швейцария Адрес: Espenstrasse 139, 9443 Widnau, Switzerland Телефон: +41/71-727-70-30

Web-сайт: www.microlife.ru

Изготовитель

Компания Microlife AG, Швейцария Адрес: Espenstrasse 139, 9443 Widnau, Switzerland Телефон: +41/71-727-70-30

Web-сайт: www.microlife.ru

Производственная площадка: ONBO Electronic (Shenzhen) Co., Ltd., Китай Адрес: NO. 138, Huasheng Road, Langkou Community, Dalang Street, Longhua District, Shenzhen, China.

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон/факс: +7 (812) 251-76-01 / +7(812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» сентября 2023 г. № 1937

Лист № 1 Регистрационный № 90040-23 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счётчики электрической энергии трехфазные многофункциональные ЭСИ730

Назначение средства измерений

Счётчики электрической энергии трехфазные многофункциональные ЭСИ730 (далее -счётчики) предназначены для измерений, учета активной и реактивной (или только активной) электрической энергии прямого и обратного направлений, активной и реактивной электрической мощности в трехфазных трех- четырехпроводных цепях переменного тока частотой 50 Гц и организации многотарифного учета электрической энергии, силы и напряжения переменного тока, частоты сети переменного тока и хода часов.

Описание средства измерений

Принцип действия счётчиков основан на измерении аналого-цифровыми преобразователями мгновенных значений входных сигналов напряжения и силы переменного тока по фазам с последующим вычислением микроконтроллером активной и реактивной электрической энергии и мощности суммарно и по фазам, а также других параметров сети: частоты сети переменного тока, среднеквадратических значений фазного напряжения переменного тока и силы переменного тока.

Счётчики предназначены для преобразования, сохранения и передачи информации по встроенным интерфейсам как самостоятельно, так и в системах автоматического управления и сбора информации.

Область применения счётчиков - учет электроэнергии на промышленных предприятиях, бытовых и производственных помещений и объектах коммунального хозяйства и объектах энергетики, в том числе с информационным обменом данными по каналам связи в составе автоматизированных систем коммерческого учета электроэнергии (АСКУЭ).

Конструктивно счётчики имеют в своем составе: датчики тока и напряжения, микроконтроллер, энергонезависимую память данных, встроенные часы реального времени, позволяющие вести учет электрической энергии по тарифным зонам суток, оптическое и электрическое испытательные выходные устройства для калибровки и поверки, жидкокристаллический индикатор (далее - ЖКИ) для просмотра измеряемой информации, датчики температуры внутри счётчиков, датчики вскрытия клеммной крышки, корпуса, воздействия магнитом, радиочастотными электромагнитными полями .

В состав счётчиков в зависимости от исполнения могут входить: один или несколько встроенных интерфейсов связи для съема показаний системами автоматизированного учета потребленной электроэнергии, оптический порт для локального съема показаний.

Для передачи результатов измерений и информации в измерительные системы, связи со счётчиками с целью их обслуживания и настройки в процессе эксплуатации, в счётчиках имеются вспомогательные цепи, на базе которых могут быть реализованы совместно или по отдельности:

- радиоинтерфейс (радиомодуль RF - 433 МГц, опционально);

• - интерфейс оптического типа;

• - интерфейс передачи данных PLC (опционально);

• - интерфейс передачи данных RS-485;

• - интерфейс GSM/GPS (опционально);

• - импульсное выходное устройство электрическое.

Счётчики осуществляют учёт потреблённой и генерируемой активной и реактивной электрической энергии. Учёт осуществляется нарастающим итогом, раздельно для потреблённой и генерируемой энергии, суммарно и раздельно по четырем тарифам в соответствии с задаваемыми условиями тарификации.

Счётчики в зависимости от исполнения обеспечивают учет, фиксацию и хранение, а также выдачу на ЖКИ и (или) по интерфейсам:

• - текущую дату и время;

• - параметры тарификации;

• - текущие значения электрических параметров (напряжение, ток, частота, коэффициент мощности);

• - данные по счетчикам потребленной электроэнергии;

• - заводские параметры (заводской номер, идентификационные данные программного обеспечения);

• - технологическую информацию (настройки интерфейсов). Структура условного обозначения исполнений счётчиков:

ЭСИ730 S22 Х -XX -XX -XXX -X -X/Х Класс точности по активной и реактивной энергии:

0,5S или 1 по активной энергии ____1 или 2 по реактивной энергии____________

Дополнительные опции: __________R - управление нагрузкой________________

Тип модуля связи: PLC - PLC модем ____________GSM - GSM модем_________________

Ток базовый (максимальный), А:

1(10; 100) __________________________5(10; 100)____________________________________

Номинальное напряжение: 3х57,7/100 V

____________________________3x230/400 V____________________________ Тип подключения:

H - Косвенное подключение через трансформаторы напряжения и тока L - Косвенное подключение через ______________________________трансформатор тока____________________ ____________________________________Конструктивное исполнение счетчика_____

Наименование счетчика

Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.

Общий вид счётчиков с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Схема мест ограничения доступа к местам настройки (регулировки) представлена на рисунке 2. Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки.

Место нанесения знака утверждения типа

Место нанесения заводского номера

Рисунок 1 - Общий вид счетчика с указанием, места нанесения знака утверждения типа, места нанесения заводского номера

Пломба с нанесением знака поверки

Рисунок 2 - Общий вид счётчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения серийного номера

Цвет корпуса счетчиков может отличаться и может быть белым, серым или их комбинацией.

Программное обеспечение

Встроенное программное обеспечение (далее - ПО) производит обработку информации, поступающей от аппаратной части счетчика, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на индикаторе, а также формирует ответы на запросы, поступающие по интерфейсам связи.

ПО является метрологически значимым.

Метрологические характеристики счётчиков нормированы с учетом влияния ПО.

Встроенное программное обеспечение, калибровочные коэффициенты и измеренные данные защищены аппаратной защитой записи и не доступны для изменения без вскрытия счетчиков. Доступ к параметрам и данным со стороны интерфейсов защищен устанавливаемым паролем.

Обслуживание счётчиков производится с помощью специализированного программного обеспечения (далее - СПО) «MeterView».

СПО является метрологически незначимым.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные метрологически значимого ПО счётчиков приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные	Значение
Идентификационное наименование ПО	MeterView
Номер версии (идентификационный номер ПО)	V3.0.60.307
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Номинальное фазное/линейное напряжение ^ф.ном/^л.ном, В	230/400, 57,7/100
Установленный рабочий диапазон напряжения, В	от 0,75-иф.ном до 1,15-иф.ном
Диапазон измерений среднеквадратических значений фазного напряжения переменного тока, В	от 0,9 • Uф.ном до 1,1 • Uф.ном
Пределы допускаемой относительной погрешности измерений среднеквадратических значений фазного напряжения переменного тока, %	±0,5
Базовый ток для счётчиков непосредственного включения /б, А	1; 5
Номинальный ток для счётчиков включения через трансформаторы тока /ном, А	1; 5
Максимальный ток для счетчиков непосредственного включения /макс, А	10; 100
Максимальный ток для счетчиков включения через трансформаторы тока /макс, А	10
Номинальная частота сети переменного тока, Гц	50
Диапазон измерений частоты сети переменного тока, Гц	от 47,5 до 52,5
Пределы допускаемой абсолютной погрешности измерений частоты сети переменного тока, Гц	±0,05
Диапазон измерений среднеквадратических значений силы переменного тока, А: - для счётчиков непосредственного включения	от 0,05-/б до /макс
- для счётчиков включения через трансформаторы тока	от 0,02-/ном до /макс
Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока, % - для счётчиков включения через трансформаторы тока класса точности 0,5S при измерении активной электрической энергии
- свыше 0,05 •/ном до /макс	±1,0
- от 0,02-/ном до 0,05 7ном включ.	±1,5
- для счётчиков непосредственного включения класса точности 1 при измерении активной электрической энергии
- свыше 0,2-Тб до /макс	±2,0
- от 0,05-/б до 0,2-/б включ.	±3,0

Наименование характеристики	Значение
Класс точности счётчиков при измерении активной электрической энергии и активной электрической мощности: - ГОСТ 31819.21-2012 п - ГОСТ 31819.22-2012 2)	1 0,5S
Класс точности счётчиков при измерении реактивной электрической энергии и реактивной электрической мощности по ГОСТ 31819.23-2012 3)	1; 2
Стартовый ток (чувствительность), А, не более: - для активной электрической энергии по ГОСТ 31819.21-2012 для счётчиков класса точности 1 непосредственного включения; - для активной электрической энергии по ГОСТ 31819.22-2012 для счётчиков класса точности 0,5S включаемых через трансформаторы тока; - для реактивной электрической энергии по ГОСТ 31819.23-2012 для счётчиков класса точности 1 включаемых через трансформаторы тока; - для реактивной электрической энергии по ГОСТ 31819.23-2012 для счётчиков класса точности 2 непосредственного включения	0,004 •Is 0,0017ном 0,002 7ном 0,005 •Is
Постоянная счетчика по активной электрической энергии, имп/(кВт^ч)	10000
Постоянная счетчика по реактивной электрической энергии, имп/(квар^ч)	10000
Ход часов при наличии напряжения питания, с/сут, не более	±0,5
Ход часов при отсутствии напряжения питания, с/сут, не более	±1,0
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, %	от +21 до +25 от 30 до 80
1) Диапазон измерений активной электрической мощности, характеристики точности при измерении активной электрической мощности (пределы допускаемой основной погрешности, средний температурный коэффициент) для счётчиков класса точности 1 соответствуют аналогичным параметрам при измерении активной электрической энергии для счётчиков класса точности 1 по ГОСТ 31819.21-2012; 2) Диапазон измерений активной электрической мощности, характеристики точности при измерении активной электрической мощности (пределы допускаемой основной погрешности, средний температурный коэффициент) для счётчиков класса точности 0,5S соответствуют аналогичным параметрам при измерении активной электрической энергии для счётчиков класса точности 0,5S по ГОСТ 31819.22-2012; 3) Диапазон измерений реактивной электрической мощности, характеристики точности при измерении реактивной электрической мощности (пределы допускаемой основной погрешности, средний температурный коэффициент) для счётчиков класса точности 1 и 2 соответствуют аналогичным параметрам при измерении реактивной электрической энергии для счётчиков класса точности 1 и 2 по ГОСТ 31819.23-2012.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Диапазон рабочих частот электропитания, Гц	от 47,5 до 52,5
Полная мощность, потребляемая каждой цепью напряжения, В^А, не более	10
Активная мощность, потребляемая каждой цепью напряжения, Вт, не более	4
Полная мощность, потребляемая каждой цепью тока, В^А, не более	4
Габаритные размеры (высотахдлинахширина), мм, не более	220х120х85
Масса, кг, не более	1,8
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды +35 °С, %, не более	от -25 до +55 98
Средняя наработка на отказ, ч	320000
Средний срок службы, лет	30

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на корпус счётчика любым технологическим способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Счётчик      электрической      энергии трехфазный       многофункциональный ЭСИ730	В соответствии со структурой условного обозначения исполнений счётчиков	1 шт.
Паспорт	-	1 экз.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе №3 «Устройство и работа» руководства по эксплуатации

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;

ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;

ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»;

ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ТУ 26.51.63-001-55858388-2022 «Счётчики электрической энергии трехфазные многофункциональные ЭСИ730. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «ЭНЕРГОСТРОЙИНЖИНИРИНГ»

(ООО «ЭНЕРГОСТРОЙИНЖИНИРИНГ»)

ИНН 5258128420

Адрес юридического лица: 603000, Нижегородская обл., г. Нижний Новгород, ул. Студеная, д. 34А, ком. 14

Изготовители

Общество с ограниченной ответственностью «ЭНЕРГОСТРОЙИНЖИНИРИНГ»

(ООО «ЭНЕРГОСТРОЙИНЖИНИРИНГ»)

ИНН 5258128420

Адрес: 603000, Нижегородская обл., г. Нижний Новгород, ул. Студеная, д. 34А, ком. 14

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15) Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «20» сентября 2023 г. № 1937

Лист № 1 Регистрационный № 90041-23 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПНС Городская АО «ДГК»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПНС Городская АО «ДГК» (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ решает следующие задачи:

• -  автоматические измерения 30-минутных приращений активной и реактивной электроэнергии, средне интервальной мощности;

• -  периодический (1 раз в полчаса, час, сутки) и/или по запросу автоматический сбор привязанных к единому календарному времени состояния средств измерений и результатов измерений приращений электроэнергии с заданной дискретностью учета (30 мин.);

• -  автоматическое сохранение результатов измерений в специализированной базе данных, отвечающей требованию повышенной защищенности от потери информации (резервирование баз данных) и от несанкционированного доступа;

• -  предоставление по запросу контрольного доступа к результатам измерений, данных о состоянии объектов и средств измерений со стороны сервера организаций -участников оптового рынка электроэнергии;

• -  обеспечение защиты оборудования, программного обеспечения и хранящихся в АИИС КУЭ данных от несанкционированного доступа на физическом и программном уровнях (установка пломб, паролей и т.п.);

• -  диагностика и мониторинг функционирования технических и программных средств АИИС КУЭ;

• -  конфигурирование и настройка параметров АИИС КУЭ;

• -  автоматическое ведение системы единого времени в АИИС КУЭ (коррекция времени).

АИИС КУЭ включает в себя следующие уровни:

• 1-й уровень - измерительно-информационные комплексы (далее по тексту - ИИК), которые включают в себя измерительные трансформаторы тока (далее по тексту - ТТ), измерительные трансформаторы напряжения (далее по тексту - ТН) и счетчики активной и реактивной электроэнергии (далее по тексту - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

• 2- й уровень - информационно-вычислительный комплекс электроустановки (далее по тексту - ИВКЭ), включает в себя устройство сбора и передачи данных на базе контроллера многофункционального ARIS-2803 (далее по тексту - УСПД), устройство синхронизации времени (далее по тексту - УСВ), входящее в состав УСПД, каналообразующую аппаратуру.

• 3- й уровень - информационно-вычислительный комплекс (далее по тексту - ИВК) АО «ДГК», включает в себя технические средства приема-передачи данных (каналообразующую аппаратуру), коммуникационное оборудование, сервер баз данных (далее по тексту - БД) АИИС КУЭ, автоматизированные рабочие места персонала (далее по тексту -АРМ), программное обеспечение (далее по тексту - ПО) «ТЕЛЕСКОП+».

Измерительные каналы (далее по тексту - ИК) состоят из трех уровней АИИС КУЭ.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на входы УСПД, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации, ее накопление и передача накопленных данных на верхний уровень системы (сервер БД), а также отображение информации по подключенным к УСПД устройствам.

На верхнем - третьем уровне системы выполняется формирование и хранение поступающей информации, оформление справочных и отчетных документов. Сервер БД (или АРМ) ежесуточно формирует и отправляет с использованием электронной подписи (далее -ЭП) с помощью электронной почты по каналу связи по сети Internet по протоколу TCP/IP отчеты с результатами измерений в формате XML в АО «АТС», филиал АО «СО ЕЭС» РДУ и всем заинтересованным субъектам ОРЭМ.

АИИС КУЭ оснащена системой обеспечения единого времени (далее по тексту -СОЕВ), которая охватывает все уровни АИИС КУЭ - ИИК, ИВКЭ и ИВК.

СОЕВ включает в себя УСВ (входящее в состав УСПД) на основе приемника сигналов точного времени от спутников глобальной системы позиционирования ГЛОНАСС/GPS, встроенные часы сервера АИИС КУЭ, УСПД и счетчиков. УСВ обеспечивает автоматическую коррекцию часов УСПД. Коррекция часов УСПД проводится при расхождении часов УСПД и времени УСВ более чем на ±1 мс. Коррекция часов счетчиков осуществляется от часов УСПД. Коррекция времени счетчиков происходит при расхождении часов УСПД и часов счечтиков более чем на ±2 с. Коррекция часов сервера БД осуществляется от часов УСПД. Коррекция часов сервера БД проводится при расхождении часов сервера БД и времени УСПД более чем на ±2 с.

АИИС КУЭ также обеспечивает прием измерительной информации от АИИС КУЭ утвержденного типа третьих лиц, получаемой в формате XML-макетов в соответствии с регламентами ОРЭМ в автоматизированном режиме посредством электронной почты сети Internet.

Журналы событий счетчика отражают: время (дату, часы, минуты, секунды) коррекции часов (время до коррекции и время после коррекции).

Журналы событий сервера БД и УСПД отражают: время (дату, часы, минуты, секунды) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер (№ 1119.09) указывается типографским способом в паспорте-формуляре АИИС КУЭ, а также на специальном информационном шильдике на передней дверце шкафа с сервером БД в составе уровня ИВК.

Программное обеспечение

В АИИС КУЭ используется ПО «ТЕЛЕСКОП+», в состав которого входят модули, указанные в таблице 1. ПО «ТЕЛЕСКОП+» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «ТЕЛЕСКОП+».

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ТЕЛЕСКОП+
Номер версии (идентификационный номер) ПО	не ниже 1.0.1.1
Цифровой идентификатор ПО: - сервер сбора данных SERVER_MZ4.dll - АРМ Энергетика ASCUE MZ4.dll	f851b28a924da7cde6a57eb2ba15af0c cda718bc6d123b63a8822ab86c2751ca
Алгоритм вычисления цифрового идентификатора ПО	MD5

ПО «ТЕЛЕСКОП+» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Конструкция средства измерения исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

Номер ИК	Наименование ИК	Измерительные компоненты				Вид электроэнергии	Метрологические характеристики ИК
		ТТ	ТН	Счетчик	УСПД		Основная погрешность, %	Погрешность в рабочих условиях, %
1	2	3	4	5	6	7	8	9
1	ПС 6 кВ ПНС Городская, ЗРУ 6 кВ, 1с 6 кВ, яч.2	ТЛП-10 Кл.т. 0,2S Ктт 300/5 Рег. № 30709-11	НТМИА Кл. т. 0,5 Ктн 6000/100 Рег. № 67814-17	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-17	ARIS-2803 Рег. № 67864-17	активная реактивная	±1,0 ±2,0	±3,4 ±6,0
2	ПС 6 кВ ПНС Городская, ЗРУ 6 кВ, 2с 6 кВ, яч.12	ТЛП-10 Кл.т. 0,2S Ктт 300/5 Рег. № 30709-11	НТМИА Кл. т. 0,5 Ктн 6000/100 Рег. № 67814-17	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-17		активная реактивная	±1,0 ±2,0	±3,4 ±6,0
3	ПС 6 кВ ПНС Городская, ввод 0,4 кВ ТСН 1	ТОП-0,66 Кл. т. 0,5S Ктт 30/5 Рег. № 47959-16	-	СЭТ-4ТМ.03М.09 Кл. т. 0,5S/1,0 Рег. № 36697-17		активная реактивная	±1,0 ±2,4	±4,1 ±7,1
4	ПС 6 кВ ПНС Городская, ввод 0,4 кВ ТСН 2	ТОП-0,66 Кл. т. 0,5S Ктт 30/5 Рег. № 47959-16	-	СЭТ-4ТМ.03М.09 Кл. т. 0,5S/1,0 Рег. № 36697-17		активная реактивная	±1,0 ±2,4	±4,1 ±7,1
5	ВРУ-0,4 кВ АБК, Фидер-2 0,4 кВ	ТОП-0,66 Кл. т. 0,5 Ктт 100/5 Рег. № 47959-16	-	СЭТ-4ТМ.03М.09 Кл. т. 0,5S/1,0 Рег. № 36697-17		активная реактивная	±1,0 ±2,4	±4,1 ±7,1
Пределы допускаемой погрешности СОЕВ, с							±5

Продолжение таблицы 2_____________________________________________________________________________________________________

Примечания:

• 1 Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой).

• 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.

• 3 Погрешность в рабочих условиях указана cos9 = 0,8 инд 1=0,02 (0,05)-1ном и температуры окружающего воздуха в месте расположения счетчиков от минус 40 °C до плюс 60 °C.

• 4 Кл. т. - класс точности, Ктт - коэффициент трансформации трансформаторов тока, Ктн - коэффициент трансформации трансформаторов напряжения, Рег. № - регистрационный номер в Федеральном информационном фонде.

• 5 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных метрологических характеристик.

• 6 Допускается замена УСПД на аналогичное утвержденного типа.

• 7 Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

• 8 Допускается изменение наименований ИК, без изменения объекта измерений.

• 9 Замена оформляется техническим актом в установленном на предприятии-владельце АИИС КУЭ порядке. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК АИИС КУЭ приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики	Значение
Количество измерительных каналов	5
Нормальные условия:
параметры сети:
- напряжение, % от Ином	от 99 до 101
- ток, % от 1ном	от 100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos9	0,9
- температура окружающей среды, оС	от +21 до +25
Условия эксплуатации:
параметры сети:
- напряжение, % от Ином	от 90 до 110
- ток, % от 1ном	от 5 до 120
- коэффициент мощности	от 0,5 инд до 0,8 емк
- частота, Гц	от 49,5 до 50,5
- температура окружающей среды для ТТ, ТН, °С	от -40 до +35
- температура окружающей среды в месте расположения счетчиков, оС	от -40 до +60
- температура окружающей среды в месте расположения сервера, оС	от +10 до +30
- температура окружающей среды в месте расположения УСПД, оС	от -40 до +60
Надежность применяемых в АИИС КУЭ компонентов:
Счетчики:
- среднее время наработки на отказ, ч, не менее	220000
- среднее время восстановления работоспособности, ч	2
УСПД:
- среднее время наработки на отказ, ч, не менее	125000
- среднее время восстановления работоспособности, ч Сервер:	2
- среднее время наработки на отказ, ч, не менее	35000
- среднее время восстановления работоспособности, ч	1
Глубина хранения информации:
Счетчики:
- тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее - сохранение информации при отключении питания, год, не	113
	40
менее
УСПД:
- суточные данные о тридцатиминутных приращениях электропотребления по каждому каналу и электропотребление за месяц по каждому каналу, сут, не менее - сохранение информации при отключении питания, год, не	45 10
менее
Сервер:
- хранение результатов измерений и информации состояний средств измерений, год, не менее	3,5

Надежность системных решений:

• - защита от кратковременных сбоев питания сервера и УСПД с помощью источника бесперебойного питания;

• - резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - журнал счётчика:

• - связи со счетчиком, приведшие к каким-либо изменениям данных и конфигурации;

• - коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство;

• - формирование обобщенного события (или по каждому факту) по результатам автоматической самодиагностики;

• - отсутствие напряжения по каждой фазе с фиксацией времени пропадания и восстановления напряжения;

• - перерывы питания электросчетчика с фиксацией времени пропадания и восстановления.

• - журнал УСПД:

• - ввода расчетных коэффициентов измерительных каналов (коэффициентов трансформации измерительных трансформаторов тока и напряжения);

• - попыток несанкционированного доступа;

• - связей с ИВКЭ, приведших к каким-либо изменениям данных;

• - перезапусков ИВКЭ;

• - фактов корректировки времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство;

• - результатов самодиагностики;

• - отключения питания.

• - журнал сервера:

• - изменение значений результатов измерений;

• - изменение коэффициентов измерительных трансформаторов тока и напряжения;

• - факт и величина синхронизации (коррекции) времени;

• - пропадание питания;

• - замена счетчика;

• - полученные с уровней ИВКЭ «Журналы событий» ИВКЭ и ИИК.

Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - электросчётчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД;

• -  сервера;

• - защита на программном уровне информации при хранении, передаче, параметрировании:

• - электросчетчика;

• - УСПД;

• -  сервера.

Возможность коррекции времени в:

• - электросчетчиках (функция автоматизирована);

• - УСПД (функция автоматизирована);

• - ИВК (функция автоматизирована).

Возможность сбора информации: о результатах измерений (функция автоматизирована).

Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора 30 мин (функция автоматизирована).

Знак утверждения типа

Знак утверждения типа наносится на титульный лист эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
1	2	3
Трансформатор тока проходной с литой изоляцией	ТПЛ-10	4
Трансформаторы тока опорные	ТОП-0,66	9
Трансформатор напряжения трехфазный антирезонансный	НТМИА	2
Счетчик электрической энергии многофункциональный	СЭТ-4ТМ.03М.01	2
Счетчик электрической энергии многофункциональный	СЭТ-4ТМ.03М.09	3
Контроллеры многофункциональные	ARIS-2803	1
Программное обеспечение	ТЕЛЕСКОП+	1
Паспорт-формуляр	РЭСС.411711.АИИС.1119.09 ПФ	1

Сведения о методиках (методах) измерений

Сведения о методиках (методах) измерений приведены в документе «ГСИ. Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ПНС Городская АО «ДГК», аттестованном ООО «МЦМО», г. Владимир, уникальный номер записи в реестре аккредитованных лиц № 01.00324-2011.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ   34.601-90   «Информационная технология. Комплекс стандартов

на автоматизированные системы. Автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Акционерное общество «Дальневосточная генерирующая компания» (АО «ДГК»)

ИНН 1434031363

Юридический адрес: 680000, г. Хабаровск, ул. Фрунзе, д. 49

Изготовитель

Акционерное общество «РЭС Групп»

(АО «РЭС Групп»)

ИНН 3328489050

Адрес: 600017, г. Владимир, ул. Сакко и Ванцетти, д. 23, оф. 9 Испытательный центр

Акционерное общество «РЭС Групп» (АО «РЭС Групп»)

ИНН 3328489050

Адрес: 600017, г. Владимир, ул. Сакко и Ванцетти, д. 23, оф. 9

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312736.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» сентября 2023 г. № 1937

Лист № 1 Регистрационный № 90042-23 Всего листов 16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы жидкости ЭКОСТАБ

Назначение средства измерений

Анализаторы жидкости ЭКОСТАБ (далее - анализаторы), предназначены для автоматических измерений электродвижущей силы электродных систем (далее - ЭДС), температуры, массовой концентрации растворенного в воде кислорода, показателя активности ионов водорода (рН), окислительно-восстановительного потенциала (далее - ОВП), удельной электрической проводимости (далее - УЭП), общей минерализации (условно по NaCl), мутности водных растворов.

Описание средства измерений

Принцип действия канала измерения рН, ОВП- потенциометрический, основанный на измерении разности потенциалов измерительного электрода и электрода сравнения в датчике, при погружении их в анализируемый водный раствор.

Принцип действия измерительного канала УЭП и общей минерализации (условно по NaCl) основан на измерении сопротивления между электродами в кондуктометрическом датчике, возникающем при погружении в анализируемую среду.

Принцип действия измерительного канала температуры основан на преобразовании электрического сигнала от датчика, сопротивление которого изменяется при изменении температуры жидкости, пропорционально измеряемой температуре.

Принцип действия каналов измерений массовой концентрации растворенного в воде кислорода и мутности - оптический.

Принцип действия измерительного канала ЭДС основан на измерении разности потенциалов между электродами в датчике, возникающем при погружении в анализируемую среду.

В анализаторах предусмотрена автоматическая термокомпенсация измерений.

Анализаторы выпускаются в тридцати девяти модификациях: РН231, РН241, РН2101, PH211, PH211F, PH211S, PH2111, PH2121, PH2131, РН201, РН221, PH221F, PH221S, EC212, EC202, EC222, EC232, EC242, EC2102, EC2112, EC2122, EC2132, SLT207, TDS206, РС223, РС213, РС243, РС233, РС2113, РС2123, РС2133, ORP215, ORP225, DO234, DO244, TB250, TB251, TB260, TB261.

Модификации отличаются конструкцией, внешним видом, измерительными каналами и диапазонами измерений. Анализаторы модификаций DO234, DO244 имеют измерительные каналы массовой концентрации растворенного кислорода и температуры, модификаций РН201 - измерительные каналы pH и температуры, модификаций РН211, PH211F, PH211S РН221, PH221F, PH221S- измерительные каналы pH, ОВП и температуры, модификаций РС243, РС2113, РС2123, РС2133, РС233 - измерительные каналы pH, ОВП, УЭП, ЭДС и температуры, модификаций ORP215, ORP225 - измерительные каналы ОВП и температуры, модификаций EC202, EC212, EC222, EC232, EC242, EC2102, EC2112, EC2122, EC2132 - измерительные каналы УЭП и температуры, модификаций SLT207, TDS206 - измерительные каналы общей минерализации (условно по NaCl) и температуры, модификаций TB250, TB251, TB260, TB261 -измерительный канал мутности, модификаций РН231, РН241, PI 1'2101, PH2111, PH2131, PH2121 - измерительные каналы pH, ОВП, ЭДС и температуры, модификации РС213, РС223 -измерительные каналы pH, ОВП, УЭП и температуры.

Анализаторы модификаций PI2101, PH2111, PH2121, PH2131, EC2102, EC2112, EC2122, EC2132, РС2113, РС2123, РС2133, EC232, EC242, PI231, PI241, РС243, РС233, DO234, DO244 состоят из микропроцессорного блока и подключаемых к нему датчиков (электродов). На лицевой панели микропроцессорного блока нанесено обозначение модификации, расположены органы управления и жидкокристаллический дисплей, отображающий измерительную информацию. На торце микропроцессорного блока расположены разъемы для подключения измерительных электродов (датчиков) и адаптера переменного тока (для анализаторов модификаций РН2101, PH2111, PH2121, PH2131, EC2102, EC2112, EC2122, EC2132, РС2113, РС2123, РС2133).

Анализаторы модификаций РН201, PH211, PH211F, PH211S, РН221, PH221F, PH221S, EC202, EC212, EC222, SLT207, TDS206, РС223, РС213, ORP215, ORP225, представляют собой портативные приборы со встроенными датчиками, на лицевой панели которых нанесено обозначение модификации и расположены органы управления и жидкокристаллический дисплей, отображающий измерительную информацию.

Анализаторы модификаций TB250, TB251, TB260, TB261 выполнены в едином корпусе, на лицевой панели которого нанесено обозначение модификации и размещены органы управления и жидкокристаллический дисплей, отображающий измерительную информацию, а также откидная крышка для доступа к аналитической ячейке, где размещается емкость с анализируемой жидкостью.

На корпусе анализатора (модификации РН201, РН211, PH211F, PH211S, РН221, PH221F, PH221S, EC212, EC202, EC222, SLT207, TDS206, РС223, РС213, ORP215, ORP225, TB250, TB251, TB260, TB261) или микропроцессорного блока анализатора (модификации РН2101, PH2111, PH2121, PH2131, EC2102, EC2112, EC2122, EC2132, РС2113, РС2123, РС2133, EC232, EC242, РН231, РН241, РС243, РС233, DO234, DO244) нанесена надпись «ЭКОСТАБ». Цвет корпуса анализатора (микропроцессорного блока анализатора) может быть выполнен в цвете, отличном от представленных на рисунке 1.

Заводской номер анализатора в зависимости от модификации содержит набор от девяти до шестнадцати арабских цифр и может включать в себя от одной до трех заглавных букв латинского алфавита. Заводской номер наносится методом печати на клеевую этикетку, размещенную на задней части корпуса анализатора (микропроцессорного блока анализатора). Заводской номер датчиков наносится на корпус методом шелкографии или на провод в виде запаянной этикетки.

Заводской номер, однозначно идентифицирующий экземпляр средства измерений присваивается по номеру микропроцессорного блока. Сведения о заводских номерах датчиков, входящих в состав средства измерений, указываются в паспорте.

Общий вид анализаторов с указанием места нанесения знака утверждения типа представлен на рисунке 1. Место нанесения заводского номера на примере анализатора модификации PH241 представлено на рисунке 2.

Нанесение знака поверки на анализаторы не предусмотрено.

Пломбирование анализаторов не предусмотрено.

• 1.3 модификация ЕС2132

• 1.4 модификация ЕС2102

• 1.5 модификация ЕС232

• 1.6 модификация ЕС242

1.15 модификация РН2101

6 модификация РН2121

Место нанесения знака утверждения типа

1.27 модификация TB250, TB251

1.28 модификация TB260, TB261

Рисунок 1 Общий вид анализаторов жидкости ЭКОСТАБ с указанием места нанесения знака утверждения типа

Место нанесения заводского номера

Программное обеспечение

Анализаторы имеют встроенное программное обеспечение, предназначенное для их настройки, обработки, хранения и визуализации результатов измерений, диагностики состояния измерительных электродов (датчиков).

Программное обеспечение устанавливается на анализаторы в процессе его производства и защищено от доступа и изменениям пользователем, не подлежит изменению на протяжении всего времени функционирования изделия.

Уровень защиты программного обеспечения «средний» по Р 50.2.077-2014.

Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование	-
Номер версии (идентификационный номер), не ниже	1.00

Метрологические и технические характеристики

Таблица 2 -Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений температуры, °C модификации РН231, РН241, PH2111, PH2121, PH2131, РС243, РС233, РС2113, РС2123, РС2133 модификации РН2101, РН201, PH211, PH211F, PH211S, РН221, PH221F, PH221S, EC212, EC202, EC222, EC232, EC242, EC2102, EC2112, EC2122, EC2132,  SLT207, TDS206,  РС223,  РС213, ORP215, ORP225, DO234, DO244	от 0 до +100 от 0 до +50
Пределы допускаемой абсолютной погрешности измерительного канала температуры, °C	±1
Диапазон измерений pH модификации РН231, РН241, PB2101, PH2111, PH2121, PH2131, РС233, РС243, РС2113, РС2123, РС2133, РН211, PH211F, PH211S, РН221, PH221F, PH221S модификации РН201, РС213, РС223	от 1 до 14 от 1 до 12
Пределы допускаемой абсолютной погрешности измерительного канала pH модификации РН231, РН241, PB2101, PH2111, PH2121, PH2131, РС233, РС243, РС2113, РС2123, РС2133 модификация РН201 модификации РН211, PH211F, PH211S, РН221, PH221F, PH221S, РС213, РС223	±0,03 ±0,2 ±0,1
Диапазон измерений ОВП, мВ модификации РН241, PB2101, PH2111, PH2121, PH2131, РС243, РС2113, РС2123, РС2133 модификации PH211, PH211F, PH211S, РН221, PH221F, PH221S, РН231,  РС233,  ORP215, ORP225, РС223, РС213	от -128 до 1272 от -128 до 999
Пределы допускаемой абсолютной погрешности измерительного канала ОВП, мВ	±10

Продолжение таблицы 2

Наименование характеристики	Значение
Диапазон измерений УЭП, мкСм/см модификации EC232, EC242, EC2102, EC2112, EC2122, РС233, РС243, РС2113, РС2123 модификации EC2132, РС2133 модификации EC202, ЕС212, EC222, РС223, РС213	от 0,8 до 20 включ. св. 20,0 до 200 включ. св. 200 до 2000 включ. св. 2000 до 20000 включ. св. 20000 до 200000 от 0,8 до 20 включ. св. 20,0 до 200 включ. св. 200 до 2000 включ. св. 2000 до 20000 включ. св. 20000 до 200000 включ. св. 200000 до 1000000 от 0,8 до 200 включ. св. 200 до 2000 включ. св. 2000 до 20000
Пределы      допускаемой      приведенной1 погрешности измерительного канала УЭП, % модификации EC232, EC242, EC2102, EC2112, EC2122, РС233, РС243, РС2113, РС2123 модификации EC2132, РС2133 модификации EC222, ЕС212, EC202, РС223, РС213	±1 ±0,5 ±2
Диапазон измерений общей минерализации (условно по NaCl), мг/дм3 модификация TDS206 модификации SLT207	от 0 до 100 включ. св. 100 до 1000 включ. св. 1000 до 10000 от 0 до 10000
Пределы      допускаемой      приведенной1 погрешности измерительного канала общей минерализации (условно по NaCl), %	±2

Продолжение таблицы 2

Наименование характеристики	Значение
Диапазон измерений массовой концентрации растворенного кислорода, мг/дм3 модификации DO234, DO244	от 0 до 20
Пределы      допускаемой      приведенной1 погрешности измерительного канала массовой концентрации растворенного кислорода, %	±2
Диапазон измерений мутности, ЕМФ модификации TB250, TB251, TB260, TB261	от 0,2 до 50 включ. св. 50 до 1000
Пределы допускаемой основной приведенной (к верхней   границе   диапазона   измерений) погрешности измерительного канала мутности в диапазоне от 0,2 до 50 ЕМФ, %	±6
Пределы допускаемой основной относительной погрешности измерительного канала мутности в диапазоне св. 50 до 1000 ЕМФ, %	±6
Пределы     допускаемой     дополнительной погрешности измерительного канала мутности от изменения температуры анализируемой среды в диапазоне рабочих условий эксплуатации, на каждые 5 °С, в долях от пределов допускаемой основной погрешности	±0,5
Диапазон измерений ЭДС, мВ модификации РН241, РН2101, PH2111, PH2121, PH2131, РС243, РС2113, РС2123, РС2133	от -2000 до 2000
модификации РС233, РН231	от -1000 до 1000
Пределы допускаемой абсолютной погрешности измерений ЭДС, мВ модификации РН241, РН2101, PH2111, PH2121, PH2131, РС243, РС2113, РС2123, РС2133	±4
модификации РС233, РН231	±2
Нормальные    условия    измерения    для измерительного канала мутности: температура анализируемой жидкости, °С	20±5
1 Нормирующее значение приведенной погрешности - разность между максимальным и минимальным (верхним и нижним) значениями диапазона измерений

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Электропитание:
напряжение, В
- от адаптера модификации РН2101, PH2111, PH2121, PH2131, EC2102, EC2112, EC2122, EC2132, РС2113, РС2123, РС2133 - от батарей типа AA модификации EC242, РН241, РС243, DO234, DO244, РН231, EC232, PC233 - от батарей типа ААА модификации, РН201, РН211, PH211F, PH211S, РН221, PH221F, PH221S, EC212, EC202, EC222, SLT207, TDS206, РС223, РС213, ORP215, ORP225, TB250, TB251 - от аккумулятора модификации TB260, TB261	9 4,5 3 3,7
Потребляемая мощность, В^А, не более	10
Габаритные размеры, мм, не более Модификации PH211, PH211F, PH211S, РН221, PH221F, PH221S, РС223, РС213, ORP215, ORP225, ЕС212, EC222 -длина -ширина -высота Модификации DO234, DO244, РН231, EC232, PC233, РН241, EC242, PC243 -длина -ширина -высота Модификации РН2131, EC2132, PC2133 -длина -ширина -высота Модификации РН2121, EC2122, PC2123, РН2111, EC2112, PC2113 -длина -ширина -высота	40 40 178 88 33 170 235 360 100 215 195 100

Продолжение таблицы 3

Наименование характеристики	Значение
Модификации РН2101, EC2102
-длина	235
-ширина	240
-высота	103
Модификации SLT207, TDS206, PH201, EC202
-длина	178
-ширина	31
-высота	40
Модификации TB250, TB251, TB260, TB261
-длина	203
-ширина	90
-высота	80
Масса, кг, не более Модификации PH211, PH211F, PH211S, РН221, PH221F, PH221S, РС223, РС213, ORP215, ORP225, ЕС212, EC222 Модификации DO234, DO244, РН231, EC232, PC233,	0,15
РН241, EC242, PC243	0,35
Модификации РН2131, EC2132, PC2133 Модификации РН2121, EC2122, PC2123, РН2111,	1,7
EC2112, PC2113, РН2101, EC2102	1,00
Модификации SLT207, TDS206, PH201, EC202	0,15
Модификации TB250, TB251, TB260, TB261	0,40
Габаритные размеры датчиков, мм, не более
-длина	200
-диаметр	50
Масса датчиков, кг, не более	0,15
Средний срок службы, лет	5
Средняя наработка до отказа, ч, не менее	5000
Условия эксплуатации (нормальные условия): -температура окружающей среды, °С	от +15 до +25
-относительная влажность воздуха, %	от 30 до 80
-атмосферное давление, кПа	от 84 до 106
-диапазон температур анализируемой среды, °С	от 0 до +50

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом и на переднюю панель анализатора (микропроцессорного блока анализатора) в виде наклейки.

Комплектность средства измерений

Таблица 4 - Комплектность анализатора

Наименование	Обозначение	Количество
Анализатор жидкости	ЭКОСТАБ (модификации РН231, РН241, РН2101, PH211, PH211F, PH211S, PH2111, PH2121, PH2131, РН201, РН221, PH221F, PH221S, EC212, EC202, EC222, EC232, EC242, EC2102, EC2112, EC2122, EC2132, SLT207, TDS206, РС223, РС213, РС243, РС233, РС2113, РС2123, РС2133, ORP215, ORP225, DO234, DO244, TB250, TB251, TB260, TB261.)*	1 шт.
Датчики **	LabSenXXX / LabSenXXX-XXX, 201-C, 201DJ-C, 200-C, 201-A, 206-C, 2015P-C, 2015P-A, 201T- F, 301-C, 301Pt-C, 301Au-C, 3501Pt-C, 2301-C, 2401-C, 2301T-F, 2401T-F, 2310-C, 2310T-F, DJS-0.1-C, DJS-0.1-F, 7801, F502, CL502, BR502, I502, CU502, F501, 601, CA502-US, K502-US, NO502-US, NH502-US, 6211, 6212, 6213, 6215, MP500, PH60-E, PC60-E, PH60S-E, ORP60-E, EC60-E, PH60F-E, PH60-DE, PH60F-DE, PH60S-DE, ORP60-DE, EC60-E, PC60-DE, DO803, DO810	1 компл.
Набор комплектующих***	-	1 компл.
Паспорт	-	1 экз.
Руководство по эксплуатации	-	1 экз.
* одна из указанных в зависимости от заказа; ** датчики из указанных для модификаций PI 1'2101, PH2111, PH2121, PH2131, EC2102, EC2112, EC2122, EC2132, РС2113, РС2123, РС2133, EC232, EC242, РН231, РН241, РС243, РС233, DO234, DO244; *** соединительные кабели для датчиков, сетевые адаптеры

Руководство по эксплуатации», «Анализаторы жидкости ЭКОСТАБ. Модификации PH211, PH211S, PH211F, PH221, PH211S, PH211F. Руководство по эксплуатации», в разделе 6 «Измерение» документов «Анализаторы жидкости ЭКОСТАБ. Модификации ORP215 и ORP225. Руководство по эксплуатации», в разделе 7 «Измерение» документов «Анализаторы жидкости ЭКОСТАБ. Модификация DO234. Руководство по эксплуатации», «Анализаторы жидкости ЭКОСТАБ. Модификация DO244. Руководство по эксплуатации», в разделах 4, 5, 6 «Измерение» документов «Анализаторы жидкости ЭКОСТАБ. Модификации PH241, EC242, PC243. Руководство по эксплуатации», «Анализаторы жидкости ЭКОСТАБ. Модификации PH231, EC232, PC233. Руководство по эксплуатации», в разделах 5 и 6 «Измерение» документов «Анализаторы жидкости ЭКОСТАБ. Модификация PH2101. Руководство по эксплуатации», в разделах 5, 6, 7 «Измерение» документов «Анализаторы жидкости ЭКОСТАБ. Модификации PH2111, EC2112, PC2113. Руководство по эксплуатации», «Анализаторы жидкости ЭКОСТАБ. Модификации PH2121, EC2122, PC2123. Руководство по эксплуатации», «Анализаторы жидкости ЭКОСТАБ. Модификации PH2131, EC2132, PC2133. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2771;

Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253;

Государственная поверочная схема для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148;

ГОСТ 8.652-2016 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода);

Государственная поверочная схема для средств измерений оптической плотности, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 28 сентября 2018 г. № 2085;

Государственная поверочная схема для средств измерений показателя pH активности ионов водорода в водных растворах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 9 февраля 2022 г. № 324;

Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457;

Стандарт предприятия фирмы Apera Instruments Co., Ltd., Китай.

Правообладатель

Фирма Apera Instruments Co., Ltd., Китай

Адрес: 4F, Building No.16, No.481 Guiping Road, Shanghai, China 2000233

Телефон: +86-21-63362480

Факс: +86-21-64956880

E-mail: info@aperainst.com

Web-сайт: www.aperainst.com

Изготовитель

Фирма Apera Instruments Co., Ltd., Китай

Адрес: 4F, Building No.16, No.481 Guiping Road, Shanghai, China 2000233

Телефон: +86-21-63362480

Факс: +86-21-64956880

E-mail: info@aperainst.com

Web-сайт: www.aperainst.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01,

Факс: (812) 713-01-14.

E-mail: info@vniim.ru

Web-сайт: www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311541.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» сентября 2023 г. № 1937

Лист № 1 Регистрационный № 90043-23 Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока встроенные SB 0,8

Назначение средства измерений

Трансформаторы тока встроенные SB 0,8 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание средства измерений

Трансформаторы тока смонтированы снаружи на высоковольтных вводах элегазовых выключателей. Трансформаторы тока помещены в съемный влагозащищенный корпус. Первичной обмоткой трансформаторов тока является токоведущий стержень, проходящий через ввод. Высоковольтная изоляция обеспечивается композиционным (полимерным) изолятором-покрышкой ввода, заполненным элегазом. Напряжение по длине покрышки эффективно выравнивается посредством внутреннего экрана. Вторичные обмотки размещаются на тороидальных сердечниках, выполненных из ленты текстурированной кремнистой стали. Выводы вторичных обмоток подключаются к клеммным колодкам, закрепленным в шкафу управления выключателя. На корпусе трансформаторов тока размещена маркировочная табличка с указанием технических данных.

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

К трансформаторам тока данного типа относятся трансформаторы тока встроенные SB 0,8 зав. № 06-007021, 06-007022, 06-007023, 06-007024, 06-007025, 06-007026, 06-007003, 06-007006, 06-007008, 06-007005, 06-007004, 06-007012.

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.

Доступ для предотвращения несанкционированного доступа к узлам регулир овки и элементам конструкции невозможен, пломбировка не требуется.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится ударным способом на табличку в месте, указанном на рисунке 1.

Рисунок 1 - Общий вид трансформатора тока встроенного SB 0,8 и места нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование параметра	Значение
Заводские номера	06-007021;	06-007003;	06-007012
	06-007022;	06-007006;
	06-007023;	06-007008;
	06-007024;	06-007005;
	06-007025; 06-007026	06-007004
Дата изготовления	2006
Номинальное напряжение, кВ	110
Наибольшее рабочее напряжение, кВ	145
Номинальный первичный ток, А	150
Номинальный вторичный ток, А	5
Номинальная частота, Гц	50
Число вторичных обмоток для измерений	1	1	-
Число вторичных обмоток для защиты	-	-	1
Номинальная вторичная нагрузка для измерений, В-А	20	15	-
Номинальная вторичная нагрузка для защиты, В-А	-	-	20
Классы точности вторичных обмоток для измерения	0,5	0,2	-
Классы точности вторичных обмоток для защиты	-	-	10P
Номинальный коэффициент безопасности приборов	20	10	-
Номинальная предельная кратность для защиты	-	-	20

Таблица 2 - Технические характеристики

Наименование параметра	Значение
Условия эксплуатации: - температура окружающей среды, °С	от -45 до +45

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор тока встроенный	SB 0,8	12 шт.
Паспорт	-	12 шт.

Сведения о методиках (методах) измерений

приведены в разделе «Общие сведения» паспорта трансформатора тока.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»;

Приказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».

Правообладатель

Фирма «ELEQ b.v.», Германия

Адрес: ELEQ b.v., Siemensstrasse 1, 50170 Kerpen- Sindorf, Germany

Изготовитель

Фирма «ELEQ b.v.», Германия

Адрес: ELEQ b.v., Siemensstrasse 1, 50170 Kerpen- Sindorf, Germany

Испытательный центр

Общество с ограниченной ответственностью «Лемма» (ООО «Лемма»)

Юридический адрес: 620102, Свердловская обл., г. Екатеринбург, ул. Ясная, д. 28, к. 23

Адрес: 620028, Свердловская обл., г. Екатеринбург, б-р Верх-Исетский, д. 13, лит. «Н», помещ. №№ 22, 26

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314006.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» сентября 2023 г. № 1937

Лист № 1

Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Виброустановка поверочная АТ-9000-Т600

Назначение средства измерений

Виброустановка поверочная АТ-9000-Т600 (далее - виброустановка) предназначена для воспроизведения и измерения параметров вибрации (виброускорения, виброскорости и виброперемещения), а также для проведения поверки виброметров и виброизмерительных преобразователей.

Описание средства измерений

Принцип действия виброустановки основан на воспроизведении вибростендом синусоидальной вибрации и измерении параметров воспроизводимой вибрации при помощи эталонного акселерометра или лазерного виброметра.

Виброустановка использует метод сравнения с эталонным акселерометром или лазерным виброметром.

Виброустановка состоит из:

- блока управления виброустановки поверочной АТ-9000-А (преобразователя напряжения измерительного аналого-цифрового модульного USB-4431 производства «National Instruments», США (далее - преобразователь NI-4431));

• - вибростенда электродинамического ВС402-25 производства ООО НПП «Вибротрон»;

• - усилителя мощности А4022 производства ООО НПП «Вибротрон»;

• - установки вентиляционной ВЦ2101;

• - акселерометра пьезоэлектрического 353B17 (рег. № 76591-19);

• - акселерометра пьезоэлектрического 353B03 (рег. № 76591-19);

• - двух акселерометров АР2006-500 (рег. № 88508-23);

• - лазерного виброметра Polytec OFV-5000;

• - адаптера для работы при комнатной температуре;

• - термоизолирующего адаптера для работы при температуре до +600 °С;

• - ноутбука с предустановленным программным обеспечением (далее - ПО) для поверки виброметров и акселерометров.

Конструктивно вибростенд состоит из корпуса с установленным в нем постоянным магнитом, форма которого позволяет создать магнитное поле в зазоре. В зазор устанавливается подвижная катушка с прикрепленным к ней вибростолом, в которой циркулирует переменный ток, поступающий с усилителя мощности. На усилитель мощности переменный сигнал подается с выхода генератора, встроенного в преобразователь NI-4431. Вибростенд преобразует энергию электрического сигнала от усилителя мощности в энергию механических колебаний вибростола. Параметры вибрации контролируются с помощью эталонного акселерометра, установленного на вибростол виброустановки, либо лазерного виброметра, сигнал которого преобразуется и усиливается с помощью преобразователя NI-4431.

Управление работой виброустановки происходит при помощи программного обеспечения, установленного на ноутбук.

Виброустановка применяется в качестве рабочего эталона 2-го разряда.

Общий вид виброустановки поверочной АТ-9000-Т600 приведен на рисунке 1.

Опломбирование виброустановки не предусмотрено. Нанесение знака поверки на виброустановку не предусмотрено. Серийный номер в цифровом формате наносится на корпус преобразователя NI-4431 методом наклейки.

Место нанесения серийного номера

Рисунок 1 - Общий вид виброустановки поверочной АТ-9000-Т600

Программное обеспечение

Программное обеспечение виброустановки поверочной АТ-9000-Т600 представляет собой набор программ, предназначенных для осуществления измерений в автоматическом режиме, по структуре является целостным и выполняет функции управления параметрами отображения и формирования выходного сигнала.

Защита программного обеспечения от преднамеренного воздействия осуществляется тем, что пользователь не имеет возможности изменять команды программы и вносить изменения в код программы.

Защита программного обеспечения от непреднамеренных воздействий обеспечивается функциями резервного копирования.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные признаки	Значение
Идентификационное наименование ПО	Measuring AT9000.dll
Номер версии (идентификационный номер) ПО	1.0.0

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон воспроизведения (измерений) амплитудного значения виброускорения, м/с2 - с адаптером для работы при комнатной температуре	от 1 до 670
- с термоизолирующим адаптером для работы при температуре до +600 °С	от 1 до 130
Диапазон воспроизведения (измерений) амплитудного значения виброскорости, мм/с - с адаптером для работы при комнатной температуре	от 1 до 1600
- с термоизолирующим адаптером для работы при температуре до +600 °С	от 1 до 1300
Диапазон воспроизведения (измерений) размаха виброперемещения, мм - с адаптером для работы при комнатной температуре	от 0,01 до 40
- с термоизолирующим адаптером для работы при температуре до +600 °С	от 0,01 до 30
Диапазон рабочих частот, Гц - с адаптером для работы при комнатной температуре	от 1* до 2000
- с термоизолирующим адаптером для работы при температуре до +600 °С	от 1* до 500
Резонансная частота вибростенда, Гц, не менее	2000
Относительный коэффициент поперечного движения вибростола виброустановки с адаптером для работы при комнатной температуре в диапазоне частот, %, не более от 1 до 20 Гц включ.	10
св. 20 до 800 Гц включ.	5
св. 800 до 2000 Гц	7
на частоте 2000 Гц	20
Относительный коэффициент поперечного движения вибростола виброустановки с термоизолирующим адаптером в диапазоне частот, %, не более от 1 до 20 Гц включ.	10
св. 20 до 500 Гц включ.	7
Коэффициент гармоник в диапазоне частот, %, не более от 1 до 5 Гц включ.	10
св. 5 до 2000 Гц включ.	5
Доверительные границы относительной погрешности измерений виброускорения, виброскорости и виброперемещения при доверительной вероятности p = 0,95 в поддиапазонах частот, % от 1 до 2 Гц включ.	±3
св. 2 до 20 Гц включ.	±2
св. 20 до 2000 Гц	±3
на частоте 2000 Гц	±5
Уровень собственных шумов, м/с2, не более	0,25
Примечание: * Нижний предел рабочих частот достигается при условии подключения поверяемого
средства измерений к входу преобразователя NI-4431 с использованием узкополосного
фильтра частот

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающей среды, °С	от +15 до +30
Габаритные размеры, мм, не более: - вибростенда электродинамического ВС402-25 (длинахвысотахширина)	580х610х780
- усилителя мощности А4022 (длинахвысотахширина)	760х530х780
- акселерометра пьезоэлектрического 353B17 (диаметрхвысота)	07,2x15,0
- акселерометра пьезоэлектрического 353B03 (диаметрхвысота)	012,7x20,6
- акселерометра АР2006-500 (диаметрхвысота)	036х35
- преобразователя NI-4431 (длинахвысотахширина)	142х38х180
- контроллера лазерного виброметра Polytec OFV-5000	450х360х150
- сенсорной головки лазерного виброметра Polytec OFV-5000	358x120x80
Масса, кг, не более: - вибростенда электродинамический ВС402-25	420
- усилителя мощности А4022	160
- акселерометра пьезоэлектрического 353B17	0,002
- акселерометра пьезоэлектрического 353B03	0,011
- акселерометра АР2006-500	0,18
- преобразователя NI-4431	0,675
- контроллера лазерного виброметра Polytec OFV-5000	10
- сенсорной головки лазерного виброметра Polytec OFV-5000	3,4

Знак утверждения типа

наносится на руководство по эксплуатации методом наклейки или печати.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Виброустановка поверочная в составе:	АТ-9000-Т600	1 шт.
Вибростенд электродинамический	ВС402-25	1 шт.
Усилитель мощности	А4022	1 шт.
Установка вентиляционная	ВЦ2101	1 шт.
Акселерометр пьезоэлектрический	353B03	1 шт.
Акселерометр пьезоэлектрический	353B17	1 шт.
Акселерометр	АР2006-500	2 шт.
Блок управления виброустановки поверочной	АТ-9000-А	1 шт.
Лазерный виброметр Polytec	OFV-5000	1 шт.
Адаптер для работы при комнатной температуре		1 шт.
Термоизолирующий адаптер для работы при температуре до +600 °С		1 шт.
Ноутбук с программным обеспечением		1 шт.
Руководство по эксплуатации		1 экз.
Паспорт		1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 1 «Описание и работа изделия» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

ГОСТ ISO 16063-21-2013 Вибрация. Методы калибровки датчиков вибрации и удара. Часть 21. Вибрационная калибровка сравнением с эталонным преобразователем.

Правообладатель

Общество с ограниченной ответственностью «Альфатех» (ООО «Альфатех»)

ИНН 9710010659

Юридический адрес: 125009, г. Москва, Малый Гнездниковский пер., д. 12, помещ. I, ком. 4

Телефон/факс: +7 (495) 642-49-14

Web-сайт: www.alphatechgroup.ru

E-mail: info@alphatechgroup.ru

Изготовитель

Общество с ограниченной ответственностью «Альфатех» (ООО «Альфатех»)

ИНН 9710010659

Юридический адрес: 125009, г. Москва, Малый Гнездниковский переулок, д. 12, помещ. I, ком. 4

Адрес места осуществления деятельности: 127495, г. Москва, ул. Долгопрудненское ш., д. № 3, Технопарк «Физтехпарк»

Телефон/факс: +7 (495) 642-49-14

Web-сайт: www.alphatechgroup.ru

E-mail: info@alphatechgroup.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: (495) 437-55-77 / 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» сентября 2023 г. № 1937

Регистрационный № 90046-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Вибропреобразователи трехкомпонентные АГ303

Назначение средства измерений

Вибропреобразователи трехкомпонентные АГЗОЗ (далее - вибропреобразователи) предназначены для измерений параметров вибрации (виброускорения) в воздушной и водной среде в трёх взаимно ортогональных направлениях.

Описание средства измерений

Принцип работы вибропреобразователей основан на использовании прямого пьезоэлектрического эффекта, в результате которого механические воздействия на пьезоэлектрические чувствительные элементы вызывают генерацию электрических зарядов, пропорциональных воздействующим виброускорениям.

Конструктивно вибропреобразователи представляют собой герметичный цилиндрический контейнер диаметром 32 мм и высотой 30 мм, размещенном на изолированном основании. Внутри расположены пьезоэлементы с инерционными массами и предварительный усилитель. Пьезоэлементы расположены по трём взаимно ортогональным осям X, Y, Z, образующим правую декартову координатную тройку. Вибропреобразователи имеют встроенный соединительный кабель, заканчивающийся герметичным соединителем.

Конструкция вибропреобразователей герметичная, неразборная.

Пломбирование вибропреобразователей не предусмотрено.

Нанесение знака поверки на вибропреобразователи не предусмотрено.

Маркировка на вибропреобразователи наносится методом гравирования, которая содержит название предприятия-изготовителя, тип вибропреобразователя, заводской номер, риску, указывающую направление выхода кабеля, условное обозначение и направление осей измерительных каналов X, Y, Z. Формат нанесения заводского номера буквенно-числовой.

Общий вид вибропреобразователей представлен на рисунке 1.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Максимальное значение измеряемого виброускорения (эффективное значение), м^с-2, не менее	50
Рабочий диапазон частот, Гц	от 5 до 5000
Номинальное значение коэффициента преобразования на опорной частоте 160 Гц, мВ-с2-м-1	100
Отклонение действительного значения коэффициента преобразования от номинального значения, %	±10
Неравномерность амплитудно-частотной характеристики, дБ - в диапазоне частот от 5 включ. до 2500 Гц, в пределах	±1
- в диапазоне частот от 2500 включ. до 4000 Гц, не более	2
- в диапазоне частот от 4000 включ. до 5000 Гц включ., не более	3
Частота установочного резонанса, кГц, не менее	10
Нелинейность амплитудной характеристики в диапазоне виброускорений от 0,1 до 50 м/с2 включ., %, не более	5
Относительный коэффициент поперечного преобразования, %, не более	10
Пределы допускаемой основной относительной погрешности коэффициента преобразования, %	±10

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Число измерительных осей (каналов)	3
Значение спектральной плотности мощности собственных шумов вибропреобразователя, приведенных ко входу, в дБ отн. 1 м2^с-4Тц-1, дБ, не более: - на частоте 5 Гц - на частоте 5000 Гц	минус 67 минус 90
Постоянная составляющая выходного напряжения, мВ, не более	±50
Коэффициент гармоник, %, не более	1
Пределы допускаемой дополнительной относительной погрешности измерения коэффициента преобразования, вызванной изменением температуры окружающей среды, %/°С, не более	±0,2
Напряжение питания постоянного тока, В	±(12 ± 2)
Сила тока, потребляемая по цепям питания положительного и отрицательного напряжения, мА, не более	10
Полярность выходного напряжения вибропреобразователя при воздействии ускорения в направлении измерительной оси	положительная
Габаритные размеры (без кабеля), мм, не более: - диаметр - высота	32 ± 1 30 ± 1

Продолжение таблицы 2

Масса (без кабеля), кг, не более	0,1
*Длина соединительного кабеля, мм	650± 150
Рабочие условия эксплуатации: - температура окружающего воздуха,°С - температура окружающей воды, °С - избыточное гидростатическое давление, МПа, не более	от -40 до +50 от 1 до +35 0,5
Среднее время наработки до отказа, ч, не менее	10000
Средний срок службы, лет, не менее	10
*Примечание - длина кабеля может изменяться по требованию заказчика от 0,1 до 50 м

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации МФРН.402152.001РЭ и формуляра МФРН.402152.001ФО типографским способом.

Комплектность средства измерений

Таблица 3 - Комплект поставки вибропреобразователей АГ303

Наименование	Обозначение	Кол-во, шт.	Примечание
Вибропреобразователь	АГ303	1
Руководство по эксплуатации	МФРН.402152.001РЭ	1	Не менее 1 экз. в каждый адрес поставки
Формуляр	МФРН.402152.001ФО	1
Футляр	МФРН.323368.001	1 на партию до 8 шт.
Методика поверки	-		По требованию заказчика
Комплект принадлежностей	-	1	По требованию заказчика
Примечание - В комплект принадлежностей входит пятка магнитная МГФК.684111.007 и винт МФРН.758221.001

Сведения о методиках (методах) измерений

приведены в разделе «Использование по назначению» документа МФРН. 402152.001РЭ «Вибропреобразователь трехкомпонентный АГ303. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

МФРН.402152.001ТУ «Вибропреобразователь трехкомпонентный АГ303. Технические условия».

Правообладатель

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

ИНН 5044000102

Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Изготовитель

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

ИНН 5044000102

Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Адрес осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, ФГУП «ВНИИФТРИ»

Телефон (факс): +7 (495) 526-63-00

Web-сайт: www.vniiftri.ru

Е-mail: office@vniiftri.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Уникальный номер записи в реестре аккредитованных лиц 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» сентября 2023 г. № 1937

Лист № 1 Регистрационный № 90029-23 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители частоты сигналов МЧ8-РХ1е

Назначение средства измерений

Измерители частоты сигналов МЧ8-РХ1е (далее - МЧ8) предназначены для измерения частоты периодических сигналов.

Описание средства измерений

Принцип действия измерителей частоты сигналов МЧ8 основан на измерении периода электрического сигнала путем сравнения его с периодом сигнала опорного генератора. Периодический сигнал произвольной формы, поступающий на входы измерительного канала, преобразуется в цифровой сигнал той же частоты, далее определяется количество импульсов эталонной частоты, соответствующих периоду измеряемого сигнала, которое в виде двоичного кода передается в буферную память носителя мезонинных модулей (шасси PXIe). МЧ8 имеют 8 измерительных каналов.

Измерители частоты сигналов МЧ8 имеют модульную конструкцию, состоящую из лицевой панели и 2-х плат, с прикрепленными к ним боковыми экранными панелями.

Обозначение модели МЧ8 наносится на лицевую панель методом шелкографии (рисунок 1). Также на лицевую панель наносятся знак утверждения типа и знак поверки. Знак утверждения типа и знак поверки наносятся в виде самоклеющихся этикеток.

На боковой панели размещается самоклеющаяся этикетка с указанием модели измерителя и его уникальным заводским номером в 7-значном цифровом формате (рисунок 2).

В конструкции МЧ8 отсутствуют элементы регулировки и подстройки, их пломбирование не предусмотрено.

МЧ8 устанавливаются в крейт стандарта PXIe.

Управление МЧ8 осуществляется от внешнего компьютера, подключаемого к крейту.

Рисунок 1 - Общий вид МЧ8-РХ1е место этикетки с заводским номером

Рисунок 2 - Боковая панель МЧ8

Программное обеспечение

Программное обеспечение источников может работать в операционной системе Linux, оно служит для управления режимами работы, его метрологически значимая часть предназначена для считывания, отображении и передачи измерительной информации.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «средний» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Linux
Идентификационное наименование	libunmsp math.so
Номер версии (идентификационный номер)	не ниже 1.0

Метрологические и технические характеристики

Метрологические и основные технические характеристики измерителей представлены в таблицах 2, 3.

Метрологические характеристики определяются установленными модулями питания.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазоны измерения частоты периодического сигнала при использовании цифрового входа и длительностью фронта и среза не более 0,1%, Гц	от 0,1 до 2000000
Пределы    относительной   погрешности измерений частоты периодического сигнала при использовании цифрового входа и длительностью фронта и среза не более 0,1%, %	3 = ± Tmin - 0,1 + 30 _ Ts           _
Диапазоны измерения длительности положительной и отрицательной части импульсов периодического сигнала при использовании аналогового входа и длительностью фронта и среза не более 0,1%, Гц	от 0,1 до 2000000,0
Пределы относительной погрешности измерений частоты периодического сигнала при использовании аналогового входа и длительностью фронта и среза не более 0,1%, %	• 0,1 + ^0 L 1 s             J
Диапазоны измерения частоты периодического сигнала при использовании аналогового входа и длительностью фронта и среза более 0,1%, Гц	от 0,1 до 2000000,0
Пределы относительной погрешности измерений частоты    периодического    сигнала    при использовании    аналогового    входа    и длительностью фронта и среза не более 0,1%, %	Гт.           1        1 L Ts        Ts - Fx    0 J
Примечания: Tmin - минимально допустимый период семплирования, равный 32-10-6 с; Ts - период семплирования, с; Fx - измеряемая частота, Гц; 60 = 0,00018 %

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Напряжение сети питания частотой 50 Гц, В	от 10,8 до 13,2
Максимальная потребляемая мощность, Вт, не более	12
Габаритные размеры (длина х ширина х высота), мм	214 х 131 х 20
Масса, кг, не более	0,4
Рабочие условия применения
температура окружающего воздуха, °С	от +18 до +22
относительная влажность, %	от 30 до 80
атмосферное давление, кПа	от 84 до 106

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на боковую панель блока базового в виде самоклеющейся этикетки.

Комплектность средства измерений

Комплектность средства измерений представлена в таблице 4.

Таблица 4 - Комплектность средства измерений

Наименование и обозначение	Обозначение	Количество, шт./экз.
Измеритель частоты сигналов	МЧ8-РХ1е	1 шт.
Руководство по эксплуатации.	ГВТУ.468266.003РЭ	1 экз.
Паспорт.	ГВТУ.468266.003ПС	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 5 «Методика поверки» руководства по эксплуатации «Измеритель частоты сигналов МЧ8-РХ1е. ГВТУ.468266.003РЭ».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

«Измеритель частоты сигналов МЧ8-РХ1е. Технические условия», ГВТУ.468266.003ТУ.

Правообладатель

Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы») ИНН 7735126740.

Юридический адрес: 124482, г. Москва, г. Зеленоград, Савелкинский пр-д, д. 4, эт. 6, помещ. XIV, ком. 1

Изготовитель

Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы»)

ИНН 7735126740

Адрес: 124482, г. Москва, г. Зеленоград, Савелкинский пр-д, д. 4, эт. 6, помещ. XIV, ком. 1

Испытательный центр

Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)

Адрес: 127106, г. Москва, Нововладыкинский пр-д, д. 8, стр. 4, оф. 310-312 Телефон (факс) +7(495) 926-71-85;

E-mail: post@actimaster.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311824.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» сентября 2023 г. № 1937

Регистрационный № 90030-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЯ

Модули расширения частотного диапазона векторных анализаторов электрических цепей 3643Q

Назначение средства измерений

Модули расширения частотного диапазона векторных анализаторов электрических цепей 3643Q (далее - МРЧД) предназначены для работы в составе анализаторов электрических цепей векторных (далее - АЦВ) при измерении комплексных коэффициентов передачи и отражения в миллиметровом диапазоне частот в волноводном тракте WR06.

Описание средства измерений

Принцип действия МРЧД основан на переносе спектра СВЧ сигнала, поступающего на вход МРЧД, из области низкого в область высокого диапазона частот без изменения его структуры. Блок-схема МРЧД приведена на рисунке 1. Частота зондирующего входного сигнала тестового порта АЦВ (RF IN) умножается встроенным в МРЧД умножителем частоты в Ni-раз и через прямой канал двунаправленного ответвителя (НО) подается в тестовый высокочастотный порт МРЧД. Боковые плечи НО служат для контроля значений напряжения падающей (REF OUT) и отраженной (MEAS OUT) волн. При этом ответвленные в каждое боковое плечо НО сигналы гетеродинным методом переносятся вниз по частоте в частотную полосу работы АЦВ. Сигнал гетеродина (LO IN) для установленных в боковых плечах НО гармониковых смесителей формируется либо свободными портами АЦВ, либо внешним синтезированным генератором, синхронизированным по частоте опорного источника с используемым АЦВ.

Конструктивно МРЧД выполнены в моноблочном исполнении с расположенными на передней и задней панелях соединителями. На передней панели расположен высокочастотный соединитель выходного тестового сигнала МРЧД. На задней панели МРЧД расположены соединители входа гетеродина, тестового выхода промежуточной частоты (далее - ПЧ), опорного выхода ПЧ, высокочастотного входа АЦВ и интерфейса питания постоянного тока.

На боковой панели МРЧД располагается маркировка с обозначением его типа и заводского номера, состоящего из восьми буквенно-цифровых значений, представлены на рисунках 2 и 3.

МРЧД выполняется в двух вариантах корпусов. Общий вид МРЧД в двух вариантах корпусов с обозначением мест нанесения знака утверждения типа, знака поверки и защиты от несанкционированного доступа в виде пломбировки представлен на рисунках 2 и 3.

Место пломбировки от несанкционированного доступа

Место пломбировки от несанкционированного доступа

Место нанесения заводского номера

Рисунок 3 - Общий вид МРЧД во втором исполнении

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон рабочих частот, ГГ ц	от 110 до 170
Диапазон частот на входах «RF» и «LO», ГГц	от 9,16 до 14,16
Пределы допускаемой относительной погрешности установки частоты выходного сигнала	±8М0-6
Динамический диапазон при полосе пропускания фильтра ПЧ 10 Гц, дБ, не менее	100

Продолжение таблицы 1

Наименование характеристики	Значение
Диапазон измерений модуля коэффициента передачи S21 (S12) при использовании двух МРЧД, дБ	от 0 до -60
Диапазон измерений фазы коэффициента передачи S21 (S12) при использовании двух МРЧД, °	от -180 до +180
Диапазон измерений модуля коэффициента отражения S11	от 0,01 до 1,00
Диапазон измерений фазы коэффициента отражения S11, °	от -180 до +180

Таблица 2- Основные технические характеристики

Наименование характеристики	Значение
Тип фланца волноводного	WR6
Тип разъема входов «RF» и «LO»	3,5 мм (розетка)
Тип разъема выходов ПЧ	SMA (розетка)
Параметры электрического питания: - напряжение постоянного тока, В, не более	12
- сила постоянного тока, А, не более	2
Габаритные размеры, мм, не более
- длина	240
- ширина	120
- высота	90
Масса, кг, не более	4
Рабочие условия эксплуатации: - температура окружающего воздуха, °С	от +15 до +25
- относительная влажность окружающего воздуха, %, не более	80
- атмосферное давление кПа (мм рт.ст.)	от 84,0 до 106,7 (от 630 до 800)

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на внешнюю поверхность корпуса МРЧД в виде наклейки.

Комплектность средства измерений

Таблица 3 - Комплектность МРЧД

Наименование	Обозначение	Количество, шт./экз.
МРЧД	3643Q	2
Адаптер питания +12 В	-	2
Шнур питания	-	2
USB-кабель	-	2
Алюминиевая коробка	-	2
Руководство по эксплуатации	-	1
Паспорт	-	1

Сведения о методиках (методах) измерений

приведены в разделе 2 «Определение метрологических характеристик» документа «Модули расширения частотного диапазона векторных анализаторов электрических цепей 3643. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия;

Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

ГОСТ 13317-89 Элементы соединения СВЧ трактов радиоизмерительных приборов;

ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия.

Правообладатель

Фирма «Ceyear Technologies Co., Ltd», Китай

Адрес: No.98, Xiangjiang Rd, Huangdao District, Qingdao, Shandong, 266555, China Телефон: +86-532-86896691 Факс: +86-532-86889056

Web-сайт: www.ceyear.com

E-mail: baoyuliang@ceyear.com

Изготовитель

Фирма «Ceyear Technologies Co., Ltd», Китай

Адрес: No.98, Xiangjiang Rd, Huangdao District, Qingdao, Shandong, 266555, China Телефон: +86-532-86896691 Факс: +86-532-86889056

Web-сайт: www.ceyear.com

E-mail: baoyuliang@ceyear.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес:   141570, Московская обл., г. Солнечногорск, рп. Менделеево,

промзона ФГУП «ВНИИФТРИ»

Телефон (факс): (495) 526-63-00

E-mail: office@vniiftri.ru

Web-сайт: www.vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» сентября 2023 г. № 1937

Лист № 1 Регистрационный № 90031-23 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВС-700

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические РВС-700 (далее - резервуары) предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание средства измерений

Резервуары представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками и технологическими люками. Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.

Заводской номер резервуара в виде цифрового обозначения, состоящего из арабских цифр, нанесен аэрографическим способом на цилиндрическую стенку резервуара и типографским способом в паспорт.

Резервуары РВС-700 с заводскими №№ 89, 95 расположены: Республика Бурятия, г. Северобайкальск, ул. Промышленная, д. 1, АО «БНП», Северобайкальская нефтебаза.

Пломбирование резервуаров не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид резервуаров и замерных люков представлен на рисунке 1-2.

Рисунок 1

Рисунок 2 - Общий вид резервуара и замерного люка РВС-700 № 95

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	700
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), %	±0,20

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Средний срок службы, лет	30
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВС-700	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 7 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Бурятнефтепродукт» (АО «БНП»)

ИНН 0323031768

Юридический адрес: 670004, Республика Бурятия, г. Улан-Удэ, ул. Заовражная, д. 1

Изготовитель

Акционерное общество «Бурятнефтепродукт» (АО «БНП»)

ИНН 0323031768

Адрес: 670004, Республика Бурятия, г. Улан-Удэ, ул. Заовражная, д. 1

Испытательный центр

Общество с ограниченной ответственностью «Сибирская интернет компания» (ООО ИК «СИБИНТЕК»)

Юридический адрес: 117152, г. Москва, Загородное ш., д. 1, стр. 1

Адрес места осуществления деятельности: 443096, г. Самара, ул. Мичурина, д. 52

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312187.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» сентября 2023 г. № 1937

Регистрационный № 90032-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВСП-50000

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические РВСП-50000 (далее - резервуары) предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание средства измерений

Резервуары представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками, технологическими люками и плавающим покрытием. Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.

Заводской номер резервуара в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв, нанесен аэрографическим способом на цилиндрическую стенку резервуара и типографским способом в паспорт.

Резервуары РВСП-50000 с заводскими №№ Р-1, Р-2, Р-3 расположены: Красноярский край, Большеулуйский район, промзона НПЗ, АО «АНПЗ ВНК».

Пломбирование резервуаров не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид резервуаров и замерных люков представлен на рисунке 1-3.

Рисунок 2 - Общий вид резервуара и замерного люка РВСП-50000 № Р-2

Рисунок 3 - Общий вид резервуара и замерного люка РВСП-50000 № Р-3

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	50000
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), %	±0,10

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Средний срок службы, лет	30
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВСП-50000	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 7 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Саратовский завод РМК» (АО «СЗ РМК»)

ИНН 6453165097

Юридический адрес: 410052, г. Саратов, пр-кт 50 лет Октября, д. 134

Изготовитель

Акционерное общество «Саратовский завод РМК» (АО «СЗ РМК»)

ИНН 6453165097

Адрес: 410052, г. Саратов, пр-кт 50 лет Октября, д. 134

Испытательный центр

Общество с ограниченной ответственностью «Сибирская интернет компания»

(ООО ИК «СИБИНТЕК»)

Юридический адрес: 117152, г. Москва, Загородное ш., д. 1, стр. 1

Адрес места осуществления деятельности: 443096, г. Самара, ул. Мичурина, д. 52 Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312187.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» сентября 2023 г. № 1937

Лист № 1 Регистрационный № 90033-23 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (мощности) (АИИС КУЭ) ООО «Нижнекамская ТЭЦ»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (мощности) (АИИС КУЭ) ООО «Нижнекамская ТЭЦ» (далее по тексту - АИИС КУЭ) предназначена для измерения активной и реактивной электроэнергии, для осуществления автоматизированного коммерческого учета и контроля потребления электроэнергии и мощности по расчетным точкам учета, формирования отчетных документов, передачи информации коммерческому оператору оптового рынка, системному оператору и субъектам ОРЭ и другим заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

Принцип действия АИИС КУЭ основан на преобразовании первичных токов измерительными трансформаторами в аналоговые унифицированные токи и фазные напряжения, поступающие на измерительные входы счетчика электроэнергии по проводным линиям. В счетчике мгновенные значения аналоговых сигналов тока и напряжения преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются соответствующие мгновенные значения активной, полной мощности. Электрическая энергия, как интеграл по времени от мощности, накапливается нарастающим итогом, а также вычисляется для интервалов времени 30 мин.

Результаты измерений для каждого интервала измерения и 30-минутные данные коммерческого учета соотнесены к шкале координированного времени UTC (SU).

Обработанная информация со счетчиков по каналам связи промышленной сети RS-485 поступает на входы преобразователей интерфейсов и по локально-вычислительной сети (ЛВС) поступает на 2-й уровень.

На верхнем (втором) уровне выполняется дальнейшая обработка измерительной информации, в частности вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование поступающей информации, хранение измерительной информации и оформление справочных и отчетных документов.

Передача результатов измерений в виде xml файла формата 80020 (в соответствии с приложением № 11.1.1 «Формат и регламент предоставления результатов измерений, состояний средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности) от сервера сбора данных «АИИС Пирамида» осуществляется по электронной почте ответственному работнику ООО «Нижнекамская ТЭЦ», имеющему электронно-цифровую подпись (ЭЦП), а также другим заинтересованным лицам.

Далее макет загружается в ПО «АРМ Участника ОРЭ» разработки АО «АТС», подписывается и отправляется посредством сети Internet в ПАК АО «АТС».

АИИС КУЭ состоит из двух уровней с централизованным управлением и распределенной функцией измерения.

• 1- й уровень - измерительно-информационные комплексы (ИИК), включает в себя ИИК и выполняет функцию автоматического проведения измерений в точке измерений. В состав ИИК входят измерительные трансформаторы тока (ТТ), трансформаторы напряжения (ТН), вторичные измерительные цепи, счетчики электрической энергии (далее - счетчики), установленные на объектах, указанных в таблице 2.

• 2- й уровень - информационно-вычислительный комплекс (ИВК). В состав ИВК входят: сервер сбора данных «АИИС Пирамида» с программным обеспечением (ПО) «Пирамида 2.0»; устройство синхронизации системного времени (УССВ) - блок коррекции времени ЭНКС-2 (далее БКВ ЭНКС-2) (рег. № 37328-15); технические средства приёма-передачи данных (каналообразующая аппаратура); автоматизированные рабочие места (АРМ); технические средства для организации функционирования локальной вычислительной сети и разграничения прав доступа к информации; технические средства обеспечения безопасности локальных вычислительных сетей.

АИИС КУЭ решает следующие задачи:

• -    измерение 30-минутных приращений активной электроэнергии;

• -    измерение активной электроэнергии нарастающим итогом;

• -    периодический (1 раз в 30 мин) и/или по запросу автоматический сбор привязанных к шкале координированного времени UTC (SU) результатов измерений приращений электроэнергии с заданной дискретностью учета (30 мин);

• -    периодический (1 раз в сутки) и/или по запросу автоматический сбор привязанных к шкале координированного времени UTC (SU) показаний счетчиков электрической энергии;

• -    хранение результатов измерений в специализированной базе данных, отвечающей требованию повышенной защищенности от потери информации (резервирование баз данных) и от несанкционированного доступа;

• -    передача результатов измерений в организации-участники оптового и розничного рынков электроэнергии;

• -    обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка паролей и т.п.);

• -    диагностика и мониторинг функционирования технических и программных средств АИИС КУЭ;

• -    конфигурирование и настройка параметров АИИС КУЭ;

• -    ведение системы единого времени в АИИС КУЭ (коррекция времени);

• -    передача журналов событий счетчиков.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ). СОЕВ выполняет законченную функцию измерений времени, имеет нормированные метрологические характеристики и обеспечивает автоматическую синхронизацию времени. Для обеспечения единства измерений используется координированное время UTC (SU).

Измерение времени в АИИС КУЭ происходит автоматически на всех уровнях системы внутренними таймерами устройств, входящих в систему (счетчики, ИВК). Коррекция отклонений встроенных часов осуществляется при помощи синхронизации таймеров устройств с единым временем, поддерживаемым БКВ ЭНКС-2. Коррекция времени в БКВ ЭНКС-2 происходит от ГЛОНАСС/-приемника.

ИВК синхронизирует время с БКВ ЭНКС-2. Синхронизация времени сервера происходит с периодичностью один раз в час. Коррекция времени сервера с временем БКВ ЭНКС-2 осуществляется независимо от расхождения с временем БКВ ЭНКС-2, тем самым в ИВК обеспечивается ведение всемирного времени с погрешностью, не превосходящей ±1,0 с.

Сличение времени счетчика с временем сервера происходит при каждом сеансе связи, но не реже 1 раза в сутки, корректировка осуществляется при расхождении времени

более ±1,0 с.

Нанесение знака поверки на средство измерений не предусмотрено.

Нанесение заводского номера на АИИС КУЭ не предусмотрено. АИИС КУЭ присвоен заводской номер 03. Заводской номер указывается в паспорте-формуляре на АИИС КУЭ. Сведения о форматах, способах и местах нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов АИИС КУЭ приведены в паспорте-формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется ПО «Пирамида 2.0». ПО «Пирамида 2.0» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «Пирамида 2.0». Метрологически значимая часть ПО «Пирамида 2.0» указана в таблице 1. Уровень защиты ПО «Пирамида 2.0» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	«Пирамида 2.0»
Номер версии (идентификационный номер) ПО	не ниже 10.0
Цифровой идентификатор ПО(по MD5) Наименование программного модуля ПО: BinaryPackControls.dll CheckDataIntegrity.dll ComIECFunctions.dll ComModbusFunctions.dll ComStdFunctions.dll DateTimeProcessing.dll SafeValuesDataUpdate.dll SimpleVerifyDataStatuses.dll SummaryCheckCRC.dll ValuesDataProcessing .dll	EB1984E0072ACFE1C797269B9DB15476 E021CF9C974DD7EA91219B4D4754D5C7 BE77C5655C4F19F89A1B41263A16CE27 AB65EF4B617E4F786CD87B4A560FC917 EC9A86471F3713E60C1DAD056CD6E373 D1C26A2F55C7FECFF5CAF8B1C056FA4D B6740D3419A3BC1A42763860BB6FC8AB 61C1445BB04C7F9BB4244D4A085C6A39 EFCC55E91291DA6F80597932364430D5 013E6FE1081A4CF0C2DE95F1BB6EE645

Метрологические и технические характеристики

Состав измерительных каналов (ИК) АИИС КУЭ, их основные метрологические и технические характеристики приведены в таблицах 2, 3, 4.

Таблица 2 - Состав ИК

№	Наименование объекта	Состав измерительного канала				Сервер
п/п		ТТ	ТН	Счетчик	УС СВ
1	2	3	4	5	6	7
1	Нижнекамская ТЭЦ-2, ТГ-1 18 кВ	ТШЛ 20-1 Ктт=8000/5 КТ 0,2 Регистрационный №4016-74	ЗНОМ-20-63 Ктн 18С)С)С)/\3:10С)/\3 КТ 0,5 Регистрационный №51674-12	СЭТ-4ТМ.03МТ КТ 0,2S/0,5 Регистрационный №74679-19	БКВ ЭНКС-2 Регистрационный № 37328-15	Сервер сбора данных «АИИС Пирамида»
2	Нижнекамская ТЭЦ-2, ТГ-2 18 кВ	ТШЛ 20-1 Ктт=8000/5 КТ 0,2 Регистрационный №4016-74	ЗНОМ-20-63 Ктн=18000/\3:100/\3 КТ 0,5 Регистрационный №51674-12	СЭТ-4ТМ.03МТ КТ 0,2S/0,5 Регистрационный №74679-19
3	Нижнекамская ТЭЦ-2, ТГ-3 6 кВ	ТШЛ 20-1 Ктт=10000/5 КТ 0,2 Регистрационный №4016-74	ЗНОМ-15-63 Ктн=6000/\3:100/\3 КТ 0,5 Регистрационный №1593-70	СЭТ-4ТМ.03МТ КТ 0,2S/0,5 Регистрационный №74679-19
4	Нижнекамская ТЭЦ-2, ТГ-4 10 кВ	ТВ-ЭК Ктт=10000/5 КТ 0,2S Регистрационный №39966-10	ЗНОЛ Ктн=10500/\3:100/\3 КТ 0,5 Регистрационный №46738-11	СЭТ-4ТМ.03МТ КТ 0,2S/0,5 Регистрационный №74679-19
5	Нижнекамская ТЭЦ-2, РУСН-6 кВ, секция 1Р, яч. 5, РА-1	ТВЛМ-10 Ктт=1500/5 КТ 0,5 Регистрационный №1856-63	НТМИ-6-66 Ктн=6000/100 КТ 0,5 Регистрационный №2611-70	СЭТ-4ТМ.03МТ КТ 0,2S/0,5 Регистрационный №74679-19
6	Нижнекамская ТЭЦ-2, РУСН-6 кВ, секция 1Р, яч. 6, РБ-1	ТВЛМ-10 Ктт=1500/5 КТ 0,5 Регистрационный №1856-63	НТМИ-6-66 Ктн=6000/100 КТ 0,5 Регистрационный №2611-70	СЭТ-4ТМ.03МТ КТ 0,2S/0,5 Регистрационный №74679-19
7	Нижнекамская ТЭЦ-2, РУСН-6 кВ, секция 1Р, яч. 7, 1РПА	ТВЛМ-10 Ктт=1500/5 КТ 0,5 Регистрационный №1856-63	НТМИ-6-66 Ктн=6000/100 КТ 0,5 Регистрационный №2611-70	СЭТ-4ТМ.03МТ КТ 0,2S/0,5 Регистрационный №74679-19
8	Нижнекамская ТЭЦ-2, РУСН-6 кВ, секция 1Р, яч. 8, 2РПБ	ТВЛМ-10 Ктт=1500/5 КТ 0,5 Регистрационный №1856-63	НТМИ-6-66 Ктн=6000/100 КТ 0,5 Регистрационный №2611-70	СЭТ-4ТМ.03МТ КТ 0,2S/0,5 Регистрационный №74679-19

Продолжение таблицы 2

1	2	3	4	5	6	7
9	Нижнекамская ТЭЦ-2, РУСН-6 кВ, секция 2РП, яч.12, КЛ-6 кВ Трансформатор №93Т	ТВЛМ-10 Ктт=150/5 КТ 0,5 Регистрационный №1856-63	НТМИ-6-66 Ктн=6000/100 КТ 0,5 Регистрационный №2611-70	СЭТ-4ТМ.03МТ КТ 0,2S/0,5 Регистрационный №74679-19	БКВ ЭНКС-2 Регистрационный № 37328-15	Сервер сбора данных «АИИС Пирамида»
10	Нижнекамская ТЭЦ-2, РУСН-6 кВ, секция 7Р, яч.14, КЛ-6 кВ Трансформатор №91Т	ТОЛ-НТ3-10 Ктт=100/1 КТ 0,2S Регистрационный №51679-12	НАЛИ-НТ3 Ктн=6300/100 КТ 0,2 Регистрационный №70747-18	СЭТ- 4ТМ.03МТ.16 КТ 0,2S/0,5 Регистрационный №74679-19
11	Нижнекамская ТЭЦ-2, РУСН-6 кВ, секция 9Р, яч.14, КЛ-6 кВ Трансформатор №92Т	ТЛМ-10 Ктт=150/5 КТ 0,5 Регистрационный №2473-69	НТМИ-6-66 Ктн=6000/100 КТ 0,5 Регистрационный №2611-70	СЭТ-4ТМ.03МТ КТ 0,2S/0,5 Регистрационный №74679-19
12	Нижнекамская ТЭЦ-2, ОРУ-220 кВ, ввод 220 кВ Т-1	ТФНД-220-IV Ктт=1000/1 КТ 0,5 Регистрационный №65291-16	НКФ-220 Ктн= 220000/^3:100/^3 КТ 0,5 Регистрационный №26453-04	СЭТ- 4ТМ.03МТ.16 КТ 0,2S/0,5 Регистрационный №74679-19
13	Нижнекамская ТЭЦ-2, ОРУ-220 кВ, ввод 220 кВ Т-2	ТФНД-220-IV Ктт=1000/1 КТ 0,5 Регистрационный №65291-16	НКФ-220 Ктн= 220000/^3:100/^3 КТ 0,5 Регистрационный №26453-04	СЭТ- 4ТМ.03МТ.16 КТ 0,2S/0,5 Регистрационный №74679-19
14	Нижнекамская ТЭЦ-2, ОРУ-110 кВ, ввод 110 кВ Т-3	ТРГ-УЭТМ® Ктт=500/1 КТ 0,2S Регистрационный №53971-13	ЗНГ-УЭТМ® Ктн= 110000/^3:100/^3 КТ 0,2 Регистрационный №53343-13	СЭТ- 4ТМ.03МТ.16 КТ 0,2S/0,5 Регистрационный №74679-19
15	Нижнекамская ТЭЦ-2, ОРУ-220 кВ, ввод 220 кВ Т-4	ТРГ-УЭТМ® Ктт=1000/1 КТ 0,2S Регистрационный №53971-13	НКФ-220 Ктн= 220000/^3:100/^3 КТ 0,5 Регистрационный №26453-04	СЭТ- 4ТМ.03МТ.16 КТ 0,2S/0,5 Регистрационный №74679-19

Продолжение таблицы 2

1	2	3	4	5	6	7
16	Нижнекамская ТЭЦ-2, ОРУ-220 кВ, ввод 220 кВ Т-5	ТРГ-220 II* Ктт=1000/1 КТ 0,2S Регистрационный №33677-07	НКФ-220 Ктн= 220000/^3:100/^3 КТ 0,5 Регистрационный №26453-04	СЭТ-4ТМ.03МТ.16 КТ 0,2S/0,5 Регистрационный №74679-19	БКВ ЭНКС-2 Регистрационный № 37328-15	Сервер сбора данных «АИИС Пирамида»
17	Нижнекамская ТЭЦ-2, РУСН-6 кВ, секция 7Р, яч.13, КЛ-6 кВ Трансформатор №77Т	ТОЛ-НТЗ-10 Ктт=300/1 КТ 0,2S Регистрационный №51679-12	НАЛИ-НТ3 Ктн=6300/100 КТ 0,2 Регистрационный №70747-18	СЭТ-4ТМ.03МТ.16 КТ 0,2S/0,5 Регистрационный №74679-19
18	Нижнекамская ТЭЦ-2, ТГ-5 10 кВ	ТВ-ЭК Ктт=10000/5 КТ 0,2S Регистрационный №39966-10	ЗНОЛ Ктн 1С)5СЮ/\3:1С)0/\3 КТ 0,5 Регистрационный №46738-11	СЭТ-4ТМ.03МТ КТ 0,2S/0,5 Регистрационный №74679-19
19	Нижнекамская ТЭЦ-2, ТГ-6 10 кВ	GSR Ктт=10000/5 КТ 0,2S Регистрационный №55008-13	UGE Ктн=10500/\3:100/\3 КТ 0,2 Регистрационный №55007-13	СЭТ-4ТМ.03МТ КТ 0,2S/0,5 Регистрационный №74679-19
20	Нижнекамская ТЭЦ-2, ОРУ-220 кВ, ввод 220 кВ Т-6	TAG 245 Ктт=500/1 КТ 0,2S Регистрационный №29694-08	TVG 245 Ктн= 220000/\3:100/\3 КТ 0,2 Регистрационный №38886-14	СЭТ-4ТМ.03МТ.16 КТ 0,2S/0,5 Регистрационный №74679-19
21	Нижнекамская ТЭЦ-2, ОРУ-110 кВ, ввод 110 кВ 20Т	ТРГ Ктт=300/1 КТ 0,2S Регистрационный №49201-12	ЗНГ-УЭТМ® Ктн= 110000/\3:100/\3 КТ 0,2 Регистрационный №53343-13	СЭТ-4ТМ.03МТ.16 КТ 0,2S/0,5 Регистрационный №74679-19
22	Нижнекамская ТЭЦ-2, ТГ-7 10 кВ	GSR Ктт=10000/5 КТ 0,2S Регистрационный №55008-13	UGE Ктн=10500/\3:100/\3 КТ 0,2 Регистрационный №55007-13	СЭТ-4ТМ.03МТ КТ 0,2S/0,5 Регистрационный №74679-19
23	Нижнекамская ТЭЦ-2, ОРУ-220 кВ, ввод 220 кВ Т-7	TAG 245 Ктт=500/1 КТ 0,2S Регистрационный №29694-08	TVG 245 Ктн= 220000/\3:100/\3 КТ 0,2 Регистрационный №38886-14	СЭТ-4ТМ.03МТ.16 КТ 0,2S/0,5 Регистрационный №74679-19

Продолжение таблицы 2___________________________________________________________

Примечания:

• 1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

• 2. Допускается замена УССВ на аналогичные утвержденных типов.

• 3. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Таблица 3 - Основные метрологические характеристики ИК

Номер ИК	Вид электроэнергии	Метрологические характеристики
		Границы основной погрешности, (±6) %	Границы погрешности в рабочих условиях, (±6) %
1	2	3	4
1, 2, 3	активная реактивная	1,1 1,3	1,2 1,7
4, 15, 16, 18	активная реактивная	0,8 1,0	1,0 1,3
5, 6, 7, 8, 9, 11, 12, 13	активная реактивная	1,8 2,4	1,9 3,1
10, 14, 17, 19, 20, 21, 22, 23	активная реактивная	0,6 0,8	0,8 1,2
Пределы допускаемой погрешности СОЕВ ±5 с
Примечания: 1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая). 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р=0,95.

Таблица 4 - Основные технические характеристики ИК

Наименование характеристики	Значение
1	2
Количество ИК	23
Нормальные условия: параметры сети: напряжение, % от ином ток, % от 1ном коэффициент мощности частота, Гц температура окружающей среды, °С	от 98 до 102 от 1 до 120 1 от 49,8 до 50,2 от +15 до +25

Продолжение таблицы 4

1	2
Условия эксплуатации: параметры сети:
напряжение, % от ином	от 90 до 110
ток, % от 1ном	от 1 до 120
коэффициент мощности:
COSф	от 0,5 до 1,0
simp	от 0,5 до 0,87
частота, Гц	от 49,6 до 50,4
температура окружающей среды для ТТ и ТН, °С	от -40 до +50
температура окружающей среды в месте расположения счетчиков, °С	от -40 до +60
сервера, °С	от -10 до +40
Надежность применяемых в АИИС КУЭ компонентов: счетчики:
среднее время наработки на отказ, ч.	165000
среднее время восстановления работоспособности, сут
сервер:	3
среднее время наработки на отказ, ч.	100000
среднее время восстановления работоспособности, ч	1
Глубина хранения информации: счетчики:
тридцатиминутный профиль нагрузки в двух направлениях, сут	45
при отключении питания, лет	10
сервер: хранение результатов измерений и информации состояний средств
измерений, лет	3,5

Примечания:

Защита технических и программных средств АИИС КУЭ от несанкционированного доступа: клеммники вторичных цепей измерительных трансформаторов имеют устройства для пломбирования;

панели подключения к электрическим интерфейсам счетчиков защищены механическими пломбами;

наличие защиты на программном уровне - возможность установки многоуровневых паролей на счетчиках, УССВ, сервере, АРМ;

организация доступа к информации ИВК посредством паролей обеспечивает идентификацию пользователей и эксплуатационного персонала;

защита результатов измерений при передаче.

Наличие фиксации в журнале событий счетчика следующих событий:

фактов параметрирования счетчика;

фактов пропадания напряжения;

фактов коррекции времени.

Возможность коррекции времени в:

счетчиках (функция автоматизирована); сервере (функция автоматизирована).

Возможность сбора информации:

о результатах измерений (функция автоматизированна).

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации 85138332.711212.148 РЭ и паспорт-формуляра 85138332.711212.148 ФО АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформаторы тока	ТШЛ 20-1	9
Трансформаторы тока	ТВ-ЭК	6
Трансформаторы тока измерительные	ТВЛМ-10	14
Трансформаторы тока	ТОЛ-НТ3-10	6
Трансформаторы тока	ТЛМ-10	2
Трансформаторы тока	ТФНД-220-IV	6
Трансформаторы тока элегазовые	ТРГ-УЭТМ®	6
Трансформаторы тока элегазовые	ТРГ-220 II*	3
Трансформаторы тока	GSR	6
Трансформаторы тока	TAG 245	6
Трансформаторы тока элегазовые	ТРГ	3
Трансформаторы напряжения	ЗНОМ-20-63	6
Трансформаторы напряжения	ЗНОМ-15-63	3
Трансформаторы напряжения заземляемые	ЗНОЛ	6
Трансформаторы напряжения	НТМИ-6-66	4
Трансформаторы напряжения антирезонансные трехфазные	НАЛИ-НТ3	1
Трансформаторы напряжения	НКФ-220	12
Трансформаторы напряжения антирезонансные элегазовые	ЗНГ-УЭТМ®	6
Трансформаторы напряжения	UGE	6
Трансформаторы напряжения	TVG 245	6
Счетчики электрической энергии многофункциональные	СЭТ-4ТМ.03МТ	13
Счетчики электрической энергии многофункциональные	СЭТ-4ТМ.03МТ.16	10
Устройство синхронизации системного времени	БКВ ЭНКС-2	1
Сервер сбора данных	АИИС Пирамида	1
Паспорт-Формуляр	85138332.711212.148 ФО	1
Руководство по эксплуатации	85138332.711212.148 РЭ	1

Сведения о методиках (методах) измерений

приведены в приложении 1 «Методика (метод) измерений количества электрической энергии (мощности) с использованием системы автоматизированной информационно-измерительной коммерческого учета электрической энергии (мощности) (АИИС КУЭ) ООО «Нижнекамская ТЭЦ» 85138332.711212.148 МИ руководства по эксплуатации 85138332.711212.148 РЭ, аттестованная ФБУ «ЦСМ Татарстан» свидетельство об аттестации методики (метода) измерений № 355-01.00267-2014-2023 от 09.06.2023г.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общиетехнические условия»;

ГОСТ Р 8.596-2002 «Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Общество с ограниченной ответственностью «Нижнекамская ТЭЦ»

(ООО «Нижнекамская ТЭЦ»)

ИНН 1651057954

Юридический адрес: 423570, Республика Татарстан, г. Нижнекамск, тер. промзона

Телефон: (8555) 32-16-59

E-mail: office@nktec2.ru

Изготовитель

Общество с ограниченной ответственностью «Татарстан Автоматизация и Связь Энерго» (ООО «ТатАИСЭнерго»)

ИНН 1655152750

Адрес: 420107, Республика Татарстан, г. Казань, ул. М. Салимжанова, д. 1

Телефон: +7 (843) 291-81-59

Web-сайт: www.tataisenergo.ru

E-mail: office@tataisenergo.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)

Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 24

Телефон (факс): +7 (843) 291-08-33

E-mail: isp16@tatcsm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310659.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» сентября 2023 г. № 1937

Лист № 1 Регистрационный № 90034-23 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительно-вычислительные ИКТУ-1

Назначение средства измерений

Комплексы измерительно-вычислительные ИКТУ-1 (далее — комплексы ИКТУ-1) предназначены для измерений частоты и разности фаз синусоидальных сигналов индукционных датчиков, установленных на вращающихся элементах агрегатов, и электрического сопротивления постоянному току от термопреобразователей сопротивления и преобразовании в унифицированные аналоговые сигналы силы и напряжения постоянного тока.

Описание средства измерений

Принцип действия комплексов ИКТУ-1 основан на измерении частоты синусоидальных сигналов и разности фаз во время передачи крутящего момента на вращающийся вал между сигналами двух индукционных датчиков, установленных на противоположных концах вала с последующей передачей измерительной информации в виде унифицированного аналогового сигнала. Дополнительно комплексы ИКТУ-1 измеряют электрическое сопротивление постоянному току термопреобразователя сопротивления, расположенного внутри кожуха трансмиссионного узла с последующей передачей измерительной информации в виде унифицированного аналогового сигнала. Измеренное значение электрического сопротивления постоянному току датчика используется для контроля эксплуатационных характеристик и компенсации изменения жёсткости вала трансмиссионного узла, вызываемого температурным воздействием.

Конструктивно комплексы ИКТУ-1 выполнены в одноблочном корпусе, устанавливаемом в отсек индустриальной стойки. На передней панели комплекса ИКТУ-1 расположены индикаторы для отображения измеряемых параметров, выключатель питания и клавиатурный блок управления. На задней панели комплекса ИКТУ-1 расположены разъём для подключения к системе энергоснабжения, контактная площадка подключения заземления, разъёмы для подключения индукционных датчиков, термопреобразователя сопротивления, коммуникационные разъёмы для взаимодействия с персональным компьютером и разъёмы для передачи измерительной информации в аналоговом виде.

Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового/буквенно-цифрового кода.

Общий вид комплексов измерительно-вычислительных ИКТУ-1 с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на комплексы ИКТУ-1 в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) комплексов ИКТУ-1 не предусмотрено.

Место нанесения

э О тельн 00

ПО, предназначенного для ввода коэффициентов преобразования.

Конструкция комплексов ИКТУ-1 исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.

Встроенное ПО разделено на метрологически значимую и метрологичеки незначимую части.

Метрологические характеристики комплексов нормированы с учетом влияния встроенного ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные встроенного ПО комплексов приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Идентификационные данные	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер ПО), не ниже	V01.XX.XXXX*
Цифровой идентификатор ПО	-
Примечание - * - первая цифра номера версии (идентификационного номера ПО) отвечает за метрологически значимую часть ПО

Лист № 3 Всего листов 6 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений частоты синусоидального сигнала в диапазоне пиковых значений напряжения переменного тока от -2 до +2 В, Гц	от 200 до 16000
Диапазон показаний частоты синусоидального сигнала в диапазоне пиковых значений напряжения переменного тока от -2 до +2 В, Гц	от 0 до 16000
Пределы допускаемой абсолютной погрешности измерений частоты синусоидального сигнала в диапазоне пиковых значений напряжения переменного тока от -2 до +2 В, Гц	±1
Диапазон измерений разности фаз синусоидального сигнала в диапазоне пиковых значений напряжения переменного тока от -2 до +2 В, °	от 10 до 350
Диапазон показаний разности фаз синусоидального сигнала в диапазоне пиковых значений напряжения переменного тока от -2 до +2 В, °	от 0 до 360
Пределы допускаемой абсолютной погрешности измерений разности фаз синусоидального сигнала в диапазоне пиковых значений напряжения переменного тока от -2 до +2 В, °	±0,2
Диапазон измерений электрического сопротивления постоянному току, Ом	от 0 до 200
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току, Ом	±0,5
Диапазон выходного унифицированного аналогового сигнала напряжения постоянного тока, В	св. 0 до 10*
Пределы допускаемой относительной погрешности цифроаналогового преобразования в унифицированный аналоговый сигнал напряжения постоянного тока, %	±0,1
Диапазон выходного унифицированного аналогового сигнала силы постоянного тока, мА	от 4 до 20*
Пределы допускаемой относительной погрешности цифроаналогового преобразования в унифицированный аналоговый сигнал силы постоянного тока, %	±0,1
* - Верхнее и нижнее значение диапазона выходного аналогового сигнала силы (напряжения) постоянного тока при преобразовании частоты и разности фаз синусоидального сигнала в диапазоне пиковых значений напряжения переменного тока от -2 до +2 В соответствуют верхнему и нижнему диапазонам показаний частоты и разности фаз синусоидального сигнала в диапазоне пиковых значений напряжения переменного тока от -2 до +2 В

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Количество измерительных входов для подключения обмоток индуктивных датчиков, шт.	2
Количество измерительных входов для подключения датчиков измерения температуры, шт.	1
Тип подключаемого термопреобразователя сопротивления	PtlOO четырёхпроводная схема Ro = 100 Ом а = 0,00385 °C-1
Сила постоянного тока питания индуктивных датчиков, мА	от 10 до 50
Предельные допустимые пиковые значения напряжения переменного тока, В	от -10 до +10
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	от 207 до 253 50
Потребляемая мощность, Вт, не более	20
Габаритные размеры (высотахдлинахширина), мм, не более	135х277х483
Масса, кг, не более	5
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, %	от +15 до +35 от 45 до 80
Средняя наработка на отказ, ч	50000
Средний срок службы, лет	5

Знак утверждения типа

наносится на титульный лист паспорта, руководства по эксплуатации типографским способом и на маркировочную наклейку комплекса ИКТУ-1 любым технологическим способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Комплекс измерительно-вычислительный ИКТУ-1	РФМГ.468219.001	1 шт.
Паспорт	РФМГ.468219.001ПС	1 экз.
Руководство по эксплуатации	РФМГ.468219.001РЭ	1 экз.
Комплект кабелей и соединителей	-	по заказу

Сведения о методиках (методах) измерений

приведены в разделе 4 «Устройство и работа» руководства по эксплуатации РФМГ.468219.001РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2022 г. № 3345 «Об утверждении Государственной поверочной схемы для средств измерений угла фазового сдвига между двумя электрическими напряжениями в диапазоне частот от 140^-2 до 240⁷ Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140^-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

РФМГ.468219.001ТУ «Комплекс измерительно-вычислительный ИКТУ-1. Технические условия».

Правообладатель

Акционерное общество «Электронные измерительные системы и технологии» (АО «Элистех»)

ИНН 5040156349

Адрес юридического лица: 140185, Московская обл., г. Жуковский, ул. Амет-хан

Султана, д. 5а, к. 3, помещ. 39

Изготовитель

Акционерное общество «Электронные измерительные системы и технологии»

(АО «Элистех»)

ИНН 5040156349

Адрес: 140185, Московская обл., г. Жуковский, ул. Амет-хан Султана, д. 5а, к. 3, помещ. 39

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15) Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» сентября 2023 г. № 1937

Регистрационный № 90035-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы CONTROL MASTER

Назначение средства измерений

Системы CONTROL MASTER (далее - системы) предназначены для измерений объёма, температуры и плотности жидкости, а также вычислений массы нефтепродукта и регистрации измеренных и вычисленных значений.

Описание средства измерений

Принцип действия системы основан на обработке сигналов от счётчика жидкости, первичного преобразователя температуры и плотности, их преобразовании в значение объёма, температуры и плотности жидкости, вычислении массы жидкости по измеренным значениям объёма и плотности.

Системы реализуют косвенный метод динамических измерений массы нефтепродукта по ГОСТ 8.587-2019.

В состав системы входят:

• - счётчик жидкости;

• - датчик импульсов;

• - плотномер с датчиком температуры;

• - контроллер.

Схема обозначения систем CONTROL MASTER при заказе и в документации:

Система CONTROL MASTER Xi Х2 Хз Х4 Х₅, где:

• - Xi - буквенное обозначение используемого счётчика:

А - МКА Master, фирма «Alfons Нааг», Германия;

Р - MCE, ООО «Энергия», г. Пенза;

• - Х2 - цифровое обозначение используемого счётчика:

800 - счётчик с номинальным диаметром DN65; 2290 - счётчик с номинальным диаметром DN80; зз50 - счётчик с номинальным диаметром DNi00;

• - Хз - буквенное обозначение - направление вращения:

L - левое;

R - правое;

-Х4 - цифровое обозначение - используемый контроллер Atlas Master lOOEx L:

• 201 - без функции дозирования, ИП Офицеров В.С., г. Реутов;

• 202 - с функцией дозирования, ИП Офицеров В.С., г. Реутов;

• - Х5 - буквенное обозначение - используемый плотномер:

D - плотномер ПЛОТ-3Б-2, ЗАО «Авиатех», г. Арзамаз;

N - без плотномера (без функции измерения массы, плотности и температуры). Общий вид системы представлен на рисунках i - з.

Импульсной сигнал от счётчика жидкости и измерительная информация по интерфейсу RS-485 (Modbus RTU) от плотномера поступает на контроллер, на котором происходит отображение измеренной информации, вычисление массы и дальнейшая передача информации во внешние системы.

Контроллер Atlas Master 100Ex L (201) устанавливается на счётчик жидкости. Контроллер Atlas Master 100Ex L (202) устанавливается отдельно и подключается к импульсному датчику с использованием соответствующей коммуникационной линии.

Плотномер ПЛОТ-3Б-2 (регистрационный номер в Федеральном информационном фонде 20270-12) устанавливается на входе измерительной камеры счётчика жидкости в соответствии с инструкцией по установке плотномера.

Система позволяет регистрировать объём, массу, температуру и плотность отпущенного нефтепродукта. Система может выдавать управляющие и аварийные сигналы, формировать отчёты и выдавать их на печать.

Измеренная и вычисленная информация может храниться в контроллере в течение не менее 31 суток и может быть передана по интерфейсу RS-485.

Схемы пломбирования от несанкционированного доступа, обозначение мест нанесения знака поверки на составные части системы приведены на рисунке 5.

Место установки пломбы на контроллере

Место установки пломбы на импульсный датчик

Место пломбировки на измерительной камере счётчика

Рисунок 5 - Обозначение мест пломбировки с нанесением знака поверки

Заводской номер, состоящий из буквенно-цифрового обозначения из 11 знаков, наносятся на маркировочную табличку лазерным способом, методом гравировки или сублимационной печати. Маркировочная табличка с указанием мест нанесения знака утверждения типа и заводского номера приведена на рисунке 4. Маркировочная табличка прикрепляется на боковой поверхности контроллера системы.

Программное обеспечение

Программное обеспечение предназначено для сбора, отображения и регистрирования измерительной информации, получаемой от средств измерений, математической обработки результатов измерений.

Идентификационные данные программного обеспечения приведены в таблице 2.

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Программное обеспечение не влияет на метрологические характеристики системы.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	am100-230501.elf
Номер версии (идентификационный номер) ПО	230501
Цифровой идентификатор ПО	не отображается

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристик	Значения характеристик
	800	2290	3350
Диаметр условного прохода, мм	65	80	100
Диапазон объёмного расхода жидкости, дм3/мин	от 50 до 800	от 80 до 2000	от 100 до 3000
Пределы     допускаемой     относительной погрешности измерений объёма жидкости, %	± 0,15
Пределы     допускаемой     относительной погрешности при вычислении массы жидкости, %	± 0,25
Диапазон измерений плотности жидкости, кг/м3	от 630 до 1010
Пределы допускаемой абсолютной погрешности при измерении плотности жидкости, кг/м3	± 0,3
Диапазон измерений температуры жидкости, °С	от -40 до +60
Пределы допускаемой абсолютной погрешности при измерении температуры жидкости, °С	± 0,2

Таблица 4 - Основные технические характеристики

Наименование характеристик	Значения характеристик
	800	2290	3350
Количество измерительных линий, шт.	1
Циклический объём, дм3	0,8	2,29	3,35
Диапазон рабочего давления на входе, МПа	от 0,5 до 1,25
Диапазон вязкости жидкости, мм2/с (сСт):
- для систем с плотномером		от 0,55 до 100
- для систем без плотномера		от 0,55 до 300
Диапазон температуры измеряемой среды, °С:
- для систем с плотномером		от -20 до +50
- для систем без плотномера		от -40 до +60
Диапазон температуры окружающей среды, °С:
- для систем с плотномером		от -20 до +50
- для систем без плотномера		от -40 до +60
Номинальное напряжение питания постоянного		24
тока, В
Потребляемый ток, А, не более	2,1
Параметры каналов ввода/вывода контроллера без функции дозирования
RS-485 (EIA/TIA-485), шт., не более	3
Импульсные входы, шт., не более	2
Импульсный выход, шт., не более	1
Параметры каналов ввода/вывода контроллера с функцией дозирования
RS-485 (EIA/TIA-485), шт., не более	3
Импульсные входы, шт., не более	2
Импульсный выход, шт., не более	1
Дискретный выход, шт., не более	8
Дискретный вход, шт., не более	10
Аналоговый вход, шт., не более	4
Габаритные размеры, мм, не более:
высота	320	430	450
ширина	260	395	430
длина	295	300	350
Масса, кг, не более	20	36	45
Маркировка взрывозащиты контроллера	1Ex ib mb ПВ г		Г5
Средний срок службы, лет, не менее	15
Наработка на отказ, ч, не менее	20000

Знак утверждения типа

наносится на маркировочную табличку, закреплённую на контроллере системы, лазерным способом, методом гравировки или сублимационной печати и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Система	CONTROL MASTER	1 шт.
Руководство по эксплуатации	РЭ-0203459261-001-2023	1 экз.
Паспорт	ПС-0203459261-001-2023	1 экз.

Сведения о методиках (методах) измерений

приведены в п. 11.2 руководства по эксплуатации РЭ-0203459261-001-2023.

Нормативные документы, устанавливающие требования к средству измерений

Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, утвержденный постановлением Правительства Российской Федерации от 16 ноября 2020 г. № 1847;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

ТУ 26.51.07-002-0203459261-2022 «Системы CONTROL MASTER. Технические условия».

Правообладатель

Индивидуальный предприниматель Офицеров Владислав Сергеевич

(ИП Офицеров В.С.)

ИНН 553902943935

Юридический адрес: 143968, Московская обл., г. Реутов, ул. Реутовских ополченцев,

д. 6, кв. 209

Телефон: +7 (977) 769-17-05

Web-сайт: www.ofitseroff-tech.ru

E-mail: ovs@ofitseroff-tech.ru

Изготовитель

Индивидуальный предприниматель Офицеров Владислав Сергеевич (ИП Офицеров В.С.)

ИНН 553902943935

Юридический адрес: 143968, Московская обл., г. Реутов, ул. Реутовских ополченцев, д. 6, кв. 209

Адрес места осуществления деятельности: 140181, Московская обл., г. Жуковский, ул. Кооперативная, д. 14

Телефон: +7 (977) 769-17-05

Web-сайт: www.ofitseroff-tech.ru

E-mail: ovs@ofitseroff-tech.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» сентября 2023 г. № 1937

Регистрационный № 90036-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики силоизмерительные тензорезисторные ДСТ 53

Назначение средства измерений

Датчики силоизмерительные тензорезисторные ДСТ 53 (далее - датчики) предназначены для измерения возникающих усилий в валах механизмов и подъемных машин.

Описание средства измерений

Датчики изготавливаются на основе фольговых тензорезисторов, соединенных с упругим элементом клеевой основой с подложкой. Тензорезисторы соединены по мостовой схеме, на выходной диагонали которой формируется аналоговый сигнал, пропорциональный измеряемому усилию. Датчики изготавливаются с разъемными или кабельными выводами и опционно имеют встроенный преобразователь сигнала с измерительного моста в электрический выходной сигнал.

Установка датчиков вместо обычных валов позволяет получать сигнал, пропорциональный измеряемой нагрузке и, следовательно, защищать конструкцию машин от критических перегрузок.

Датчики изготавливаются в двух модификациях:

ДСТ 5301 - со степенью защиты оболочки IP67 по ГОСТ 14254 стойкой к брызгам морской воды;

ДСТ 5302 - со степенью защиты оболочки IP68, допускающей воздействие внешнего гидравлического давления до 12,5 МПа.

Структура условного обозначения датчика:

Датчик ДСТ 53 ХХ - ХХХ - ХХ - Х ТУ 28.29.31-033-68858160-2022

Модификация датчика

Номинальное усилие, кН

Категория точности

Уровень выходного сигнала: «М», «А», «В», где

«М» - мВ/В, «А» - 4-20 мА, «В» - 0^:10 В

Общий вид датчиков представлен на рисунке 1.

Место нанесения маркировочной таблички

Рисунок 1. Общий вид датчиков ДСТ 53

На маркировочной табличке датчика или на его корпусе указывается:

- наименование и товарный знак предприятия-изготовителя;

- знак утверждения типа;

- обозначение типа и модификация датчика;

- заводской номер;

- год выпуска;

- предельное значение напряжения питания.

Заводской номер представляет собой набор цифр и наносится на маркировочную табличку ударным методом или на корпус методом лазерной гравировки.

Пример маркировочной таблички представлен на рисунке 2.

ДСТ5301-50-2.0-А

3ab. №^: 0177

Unum^: 24 В

2023 г

Сделано в России

Рисунок 2. Пример маркировочной таблички

Нанесение знака поверки на датчики не предусмотрено. Пломбирование датчиков не предусмотрено.

Метрологические и технические характеристики

Датчики модификаций ДСТ 5301 и ДСТ 5302 изготавливаются категории точности 1,0; 1,5; 2,0 и 4,0 по техническим условиям с нормированием составляющих погрешностей аналогично ГОСТ 28836, на различные номинальные нагрузки (кН).

Метрологические и технические характеристики датчиков приведены в таблицах 1,2, и 3.

Таблица 1 - метрологические характеристики

Наименование характеристики	Значение
Номинальное усилие, кН: - ДСТ 5301	5; 10; 20; 50; 100; 150; 200; 500; 550; 1000
- ДСТ 5302	20; 50; 100; 200; 400; 500
Категория точности	1,0; 1,5; 2,0; 4,0
Рабочий коэффициент передачи (РКП) при
номинальной
нагрузке: - в мВ/В	0,5; 1,0; 1,5
- в мА	4-20
- в В	0-10 или 0-5

Таблица 2 - допускаемые значения погрешности

Наименование погрешности	Допускаемое значение погрешности, % от ном. РКП
Систематическая составляющая	± N*
Среднее квадратическое отклонение (СКО) случайной составляющей	± N/2
Гистерезис	N
Нелинейность	± N
Изменение НКП при изменении температуры на 10 °С	± N/2
Изменение РКП при изменении температуры на 10 °С	± N/2
* где N- значение категории точности датчика, указанное в таблице 1

Таблица 3 - технические характеристики

Наименование характеристики	Значение
Диапазон рабочих температур датчиков, оС	от - 30 до + 50
Напряжение питания, В	12-24
Габаритные размеры для датчиков (Диаметр х высота), мм, не более:
- ДСТ 5301	0115х 420
- ДСТ 5302	0100х280
Масса датчиков, кг, не более: - ДСТ 5301	27,0
- ДСТ 5302	15,0

Знак утверждения типа

наносится на маркировочную табличку, расположенную на датчике, либо непосредственно на корпус датчика и типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 4 - комплектность датчика

Наименование	Обозначение	Количество	Примечание
Датчик	ДСТ 53	1 шт.	-
Руководство по эксплуатации	ДСТ 53.РЭ	1 экз.	На партию 10 датчиков и более шт.
Паспорт	ДСТ 53.ПС	1 экз.	На партию 10 датчиков и более шт.
Методика поверки	-	1 экз.	-

Сведения о методиках (методах) измерений

приведены в разделе 8 документа «Датчики силоизмерительные тензорезисторные ДСТ 53. Руководство по эксплуатации» ДСТ 53.РЭ.

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 28836-90 «Датчики силоизмерительные тензорезисторные. Общие технические требования и методы испытаний»;

Приказ Росстандарта от 22 октября 2019 г № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы»;

ТУ 28.29.31-033-68858160-2022 «Датчики силоизмерительные тензорезисторные ДСТ 53. Технические условия».

Правообладатель

Общество с ограниченной ответственностью Научно-производственное предприятие «Тензо-Измеритель» (ООО НПП «Тензо-Измеритель»)

ИНН 7726663642

Юридический адрес: 117105, г. Москва, Нагорный пр-д, д. 7, стр. 1, эт./помещ. 4/2418 Телефон/факс: +7 (495) 661-4064, (495) 504-4064

Адрес в Интернет: www.tenzo.ru

Адрес электронной почты: info@tenzo.ru

Изготовитель

Общество с ограниченной ответственностью Научно-производственное предприятие «Тензо-Измеритель» (ООО НПП «Тензо-Измеритель»)

ИНН 7726663642

Адрес: 117105, г. Москва, Нагорный пр-д, д. 7, стр. 1, эт./помещ. 4/2418 Телефон/факс: +7 (495) 661-4064, (495) 504-4064

Адрес в Интернет: www.tenzo.ru

Адрес электронной почты: info@tenzo.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-5577 / 437-5666

Адрес в Интернет: www.vniims.ru

Адрес электронной почты: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

---
