ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «09» августа 2021 г. № 1707

Сведения

об утвержденном типе средств измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителя

№ п/п

Наименование типа

Обозначение типа

Регистрационный номер в ФИФ

Изготовитель

Место осуществления деятельности Изготовителя

Заявитель

Прежний адрес

Новый адрес

1

2

3

4

5

6

7

8

1.

Комплекты мер моделей дефектов для вихретоковой дефектоскопии

КМД-2353

48016-11

Общество с ограниченной ответственностью «Научнопроизводственное предприятие ПРОМПРИБОР» (ООО «НПП «Промприбор»), г. Москва, ул. Ткацкая, д.1, эт. 10, пом. XIX, ком. 48

г. Москва, Орликов переулок, 6

г. Москва, ул. Ткацкая, д.1, эт. 10, пом. XIX, ком. 48

Общество с ограниченной ответственностью «Научно-производственное предприятие ПРОМПРИБОР» (ООО «НПП «Промприбор»), г. Москва, ул. Ткацкая, д.1, эт. 10, пом. XIX, ком. 48




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «09» августа 2021 г. № 1707

Лист № 1

Регистрационный № 48016-11 Всего листов 6

ЛАСОВАН

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплекты мер моделей дефектов для вихретоковой дефектоскопии КМД-2353

Назначение средства измерений

Комплекты мер моделей дефектов для вихретоковой дефектоскопии КМД-2353 (далее по тексту - комплекты) предназначены для воспроизведения и (или) хранения физической величины заданных геометрических размеров искусственных дефектов на поверхности и применяются для проведения поверки, калибровки, настройки, а также измерения порога чувствительности и рабочего зазора вихретоковых дефектоскопов.

Описание средства измерений

Принцип действия основан на воспроизведении заданных геометрических размеров искусственных дефектов, нанесённых на меру.

Фотография общего вида комплектов мер моделей дефектов для вихретоковой дефектоскопии КМД-2353 приведена на рисунке 1.

Приказ Росстандарта №1707 от 09.08.2021, https://oei-analitika.ru

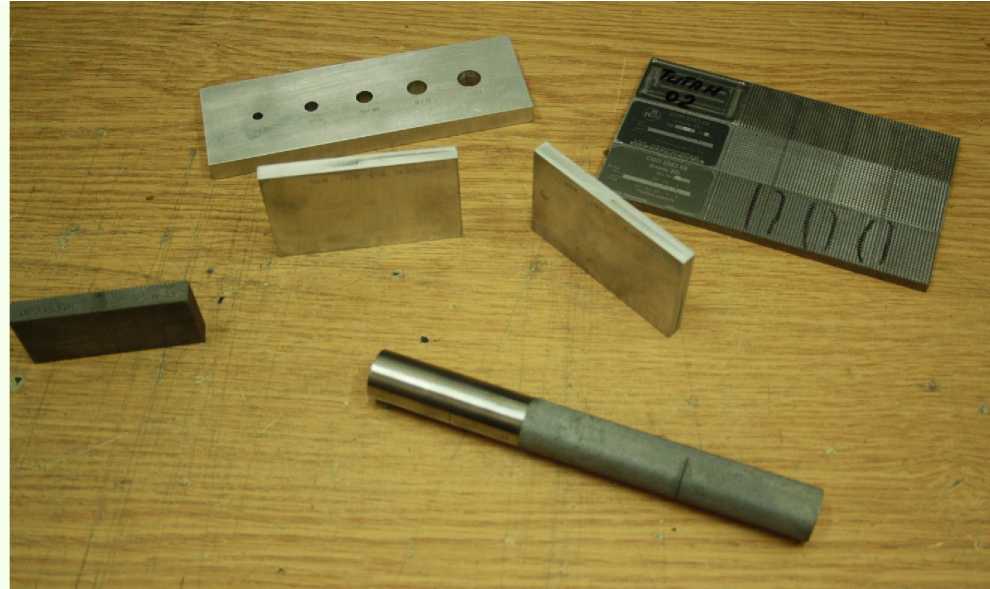

Рисунок 1 - Общий вид комплектов

Комплекты состоят дефектами (далее - ИД):

из следующих мер моделей дефектов с искусственными

1) меры моделей дефектов, предназначенные для воспроизведения поверхностных трещин, представляющие собой металлические пластины, на поверхностях которых нанесены искусственные дефекты в виде прямых рисок различной глубины и ширины. Металл, из которого изготовлена пластина:

Маркировка

2353.01

2353.02

2353.05

2353.06

2353.08

Материал

сталь колесная (из обода колеса) сталь колесная (из обода колеса) сталь 20

сталь 20

сталь 45 *

* По заказу потребителя может изготавливаться из другого материала.

2) мера моделей

дефектов 2353.03, предназначенная для воспроизведения

поверхностных трещин, представляет собой металлический пруток, на поверхностях которого нанесены искусственные дефекты в виде прямых рисок различной глубины и ширины. Металл, из которого изготовлена мера:

Маркировка           Материал

2353.03                 сталь 45

3) меры моделей дефектов, предназначенные для воспроизведения подповерхностных трещин, представляют собой набор двух металлических пластин, выполненных с одной ступенью каждый. При соединении этих одноступенчатых пластин получаем брусок в виде параллелепипеда. Металл, из которого изготовлена пластина:

Маркировка

2353.12-1

Материал сплав Д16Т

Маркировка

2353.10 1-4

2353.10 2-3

4) мера моделей

Материал

сплав Д16

сплав Д16

дефектов 2353.12-1, предназначенная для воспроизведения

поверхностных трещин, представляет собой металлический брусок в виде параллелепипеда, в котором выполнены пять сквозных отверстий разного диаметра. Вдоль всей длины отверстия выполнены пропилы. Металл, из которого изготовлена мера:

5) мера модели дефекта 2353.12-2, предназначенная для воспроизведения поверхностных трещин, представляет собой металлическое кольцо со сквозным отверстием. На углу торца кольца и отверстия выполнен пропил. Металл, из которого изготовлена мера:

Маркировка           Материал

2353.12-2               сплав Д16Т

Метрологические и технические характеристики

Метрологические и технические характеристики комплектов мер моделей дефектов для вихретоковой дефектоскопии КМД-2353 указанны в таблице 1.

Таблица 1

Наименование параметра

Значение параметра

Номинальное значение глубины искусственных дефектов, мм:

2353.01 ИД1; ИД2

0,5; 3

2353.02 ИД1; ИД2; ИД3; ИД4; ИД5; ИД6

0,4; 0,5; 0,5; 2,8; 3,0; 3,0

2353.03 ИД1; ИД2; ИД3; ИД4

0,75; 0,75; 4,5; 4,5

2353.05 ИД1; ИД2; ИД3; ИД4; ИД5; ИД6

1; 2; 3; 4; 5; 6

2353.06 ИД1; ИД2; ИД3

1; 3; 6

2353.08 ИД1; ИД2; ИД3; ИД4; ИД5; ИД6; ИД7; ИД8

0,6; 1,5; 3,0; 0,1; 0,2; 0,5; 1,0; 2,0

2353.10 1-4 ИД1; ИД2

4; 1

2353.10 2-3 ИД1; ИД2

3; 2

2353.12-1 ИД1; ИД2; ИД3; ИД4; ИД5

0,5; 0,5; 0,5; 0,5; 0,5

2353.12-2 ИД1

0,76

Отклонение номинального значения глубины искусственных дефектов, мм:

2353.01 ИД1; ИД2

± 0,10

2353.02 ИД1; ИД2; ИД3; ИД4; ИД5; ИД6

± 0,10

2353.03 ИД1; ИД2; ИД3; ИД4

± 0,10

2353.05 ИД1; ИД2; ИД3; ИД4; ИД5; ИД6

± 0,10

2353.06 ИД1; ИД2; ИД3

± 0,15

2353.08 ИД1; ИД2; ИД3;ИД6; ИД7; ИД8

± 0,10

2353.08 ИД4; ИД5

± 0,05

2353.10 1-4 ИД1; ИД2

± 0,10

2353.10 2-3 ИД1; ИД2

± 0,10

2353.12-1 ИД1; ИД2; ИД3; ИД4; ИД5

±0,05

2353.12-2 ИД1

±0,05

Пределы допускаемой абсолютной погрешности измерения глубины искусственных дефектов, мм:

±0,05

Номинальное значение ширины искусственных дефектов, мм:

2353.01 ИД1; ИД2

0,1; 0,15

2353.02 ИД1; ИД2; ИД3; ИД4; ИД5; ИД6

0,15; 0,15; 0,3; 0,15; 0,15; 0,3

2353.03 ИД1; ИД2; ИД3; ИД4

0,15; 0,15; 0,2; 0,2

2353.05 ИД1; ИД2; ИД3; ИД4; ИД5; ИД6

0,2; 0,2; 0,2; 0,2; 0,2; 0,2

2353.06 ИД1; ИД2; ИД3

0,5; 0,5; 0,5

2353.08 ИД1; ИД2; ИД3; ИД4; ИД5; ИД6; ИД7; ИД8

0,1; 0,1; 0,1; 0,1; 0,1; 0,1; 0,1; 0,1

2353.12-1 ИД1; ИД2; ИД3; ИД4; ИД5

0,15; 0,15; 0,15; 0,15; 0,15

2353.12-2 ИД1

0,76

Отклонение номинального значения ширины искусственных дефектов, мм:

2353.01 ИД1; ИД2

± 0,05

2353.02 ИД1; ИД2; ИД3; ИД4; ИД5; ИД6

± 0,05

2353.03 ИД1; ИД2;

± 0,05

2353.03 ИД3; ИД4

± 0,10

2353.05 ИД1; ИД2; ИД3; ИД4; ИД5; ИД6

± 0,10

2353.06 ИД1; ИД2; ИД3

± 0,10

2353.08 ИД1; ИД2; ИД3; ИД4; ИД5; ИД6; ИД7; ИД8

± 0,05

2353.12-1 ИД1; ИД2; ИД3; ИД4; ИД5

± 0,05

2353.12-2 ИД1

± 0,05

Пределы допускаемой абсолютной погрешности измерения ширины искусственных дефектов, мм:

±0,05

Шероховатость Ra* рабочей поверхности меры, мкм, не более:

2353.01

1,25

2353.02

1,25

2353.03

0,8

2353.08

1,25

2353.10 1-4

0,8

2353.10 2-3

0,8

2353.12-1

0,63

2353.12-2

0,63

Шероховатость Rz** рабочей поверхности меры, мкм, не более:

2353.01

320

2353.03

320

2353.05

20

2353.06

20

2353.08

***

Пределы допускаемой абсолютной погрешности измерения шероховатости рабочей поверхности, мкм:

±1,25

Габаритные размеры, длинахширинахвысота не более, мм:

2353.01

70x30x10

2353.02

100x30x10

2353.03

175x020

2353.05

400х200х20

2353.06

400x150x10

2353.08

150x30x5,5

2353.10 1-4

80x50x7

2353.10 2-3

80x50x7

2353.12-1

150x50x10

2353.12-2

10x024

Масса, не более, кг:

2353.01

0,3

2353.02

0,3

2353.03

0,45

2353.05

15

2353.06

15

2353.08

0,2

2353.10 1-4

0,15

2353.10 2-3

0,15

2353.12-1

0,5

2353.12-2

0,5

Условия эксплуатации: температура окружающего воздуха, °С

от минус 10 до плюс 40

относительная влажность, %

до 98 при 25 °С

атмосферное давление, кПа

от 84,0 до 106,7

Средний срок службы комплекта, лет, не менее

10

Ra - среднее арифметическое отклонение профиля;

** Rz - высота неровностей профиля по десяти точкам;

*** Шероховатость выбирается из ряда: 20, 40, 80, 160, 320;

**** ИД'1~ИД8 - искуственный дефект, расположенный согласно чертежу соответствующей меры, приведенному в паспорте на комплект.

Знак утверждения типа

Знак утверждения типа наносится на титульных листах паспортов типографским методом.

Комплектность средства измерений

Комплект поставки приведен в таблице 2.

Таблица 2

Наименование

Количество

Комплект мер моделей дефектов КМД-2353

1 шт.*

Диэлектрические прокладки

1 шт. **

Паспорт на комплект

1экз.***

Упаковка

1 шт.

Методика поверки

1 шт.

* Виды и количество мер моделей дефектов в комплекте выбираются потребителем ** По заказу потребителя входит в комплект поставки мер 2353.01, 2353.02, 2353.05, 2353.06, 2353.08. Толщина диэлектрической прокладки указывается при заказе *** Поставляется при заказе полного комплекта

Сведения о методиках (методах) измерений

Используется для прямых измерений в согласно методике измерения, изложенной в руководстве по эксплуатации применяемого вихретокового дефектоскопа.

Нормативные и технические документы, устанавливающие требования к комплектам мер моделей дефектов для вихретоковой дефектоскопии КМД-2353

1 ТУ 4276-050-76005454-2011 Технические условия. Комплект мер моделей дефектов для вихретоковой дефектоскопии КМД-2353.

Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений

Комплекты мер моделей дефектов для вихретоковой дефектоскопии КМД-2353 могут применяться при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.

Изготовитель:

Общество с ограниченной ответственностью «Научно-производственное предприятие ПРОМПРИБОР» (ООО "НПП "ПРОМПРИБОР")

Адрес: 105318, г. Москва, улица Ткацкая, д.1.

Тел./факс: (495) 580-37-77;

Е-mail: pp@ndtprompribor.ru;

Сайт: www.ndtprompribor.ru

Испытательный центр

Государственный центр испытаний средств измерений федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт оптикофизических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитации от 30.12.2008 (Госреестр № 30003-08) действителен до 01 января 2014.

Адрес: 119361, г. Москва, ул. Озерная, 46.

Телефон: (495) 437-56-33,

факс: (495) 437-31-47

E-mail: vniiofi@vniiofi.ru




Приказ Росстандарта №1707 от 09.08.2021, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

09 августа 2021 г.

1707

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений о месте осуществления деятельности изготовителя утвержденного типа средств измерений согласно приложению к настоящему приказу.

  • 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

  • 3. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

    4. Контроль за исполывИИёМ ИИС'ЮЯЩВЮ lipUKlha иставЛяю За собой.

    Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

    Руководитель

    А.П.Шалаев

Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович Действителен: с 29.12.2020 до 29.12.2021
