№2300 от 07.11.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 55669
О внесении изменений в описание типа на термопреобразователи сопротивления ТСП, ТСМ
Приказы по основной деятельности по агентству Вн. Приказ № 2300 от 07.11.2018
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
7 ноября 2018 г.
2300
Москва
О внесении изменений в описание типа на термопреобразователи сопротивления ТСП, ТСМ
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращением АО «НИИ «Эталон» от 08 октября 2018 г. № 15/614 приказываю:
-
1. Внести изменения в описание типа на термопреобразователи сопротивления ТСП, ТСМ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 50071-12, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Д.В.Того лев), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
f--------------------------------\
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: QOE1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «7» ноября 2018 г. № 2300
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления ТСП, ТСМ
Назначение средства измеренийТермопреобразователи сопротивления ТСП, TCM (далее по тексту -термопреобразователи или ТС) предназначены в зависимости от конструктивного исполнения для измерений температуры различных сред. Данные по назначению и измеряемой среде в зависимости от конструктивного исполнения приведены в таблице 1.
Таблица 1
|
Обозначение конструктивного исполнения |
Назначение, измеряемая среда |
|
ТСМ 0101 |
Предназначены для измерения температуры жидкостей на глубине до 30 метров |
|
ТСП 0301, ТСП 0303, ТСП 0304, ТСП 0311, ТСП 0313, ТСП 0501, ТСМ 0503, ТСП 0505, ТСП 0604, ТСП 1107, ТСМ 1107, ТСП 9201, ТСМ 9201, ТСП 9203, ТСМ 9203, ТСП 9204, ТСМ 9204, ТСП 9417, ТСМ 9417, ТСП 9511, ТСП 9512, ТСМ 9622, ТСМ 9623, ТСП 9707, ТСП 9714, ТСМ 9714, ТСП 9716, ТСП 9807 |
Для измерения температуры жидких, газообразных сред и твердых тел, не разрушающих защитную арматуру |
|
ТСП 9721, ТСМ 9721, ТСП ВТ, ТСМ ВТ |
Для измерения температуры жидких и газообразных сред |
|
ТСП 0907, ТСМ 0907 |
Для измерения температуры твердых тел, например, подшипников скольжения |
|
ТСП 9307 |
Для измерения температуры жидких и газообразных сред в химической и газовой промышленности и в криогенной технике |
|
ТСП 9422, ТСМ 9422 |
Для измерения температуры твердых тел, а так же, для измерения температуры в зонах расплава материала термопластавтоматов и на линиях производства химического волокна |
|
ТСП 9423, ТСМ 9423 |
Для оперативного измерения температуры жидких, газообразных и сыпучих веществ, в частности, для измерения температуры в сухих и влажных средах, пищевых, промышленных и сельскохозяйственных продуктах |
|
ТСП 9501, ТСМ 9501, ТСП 9502, ТСМ 9502 |
Для измерения температуры обмоток электрических машин |
|
ТСМ 9509 |
Для измерения температуры жидких и газообразных сред в трубопроводах, котлах, паротурбинных и газотурбинных установках на объектах теплоэнергетики |
|
ТСП 9515, ТСМ 9515 |
Для измерения температуры в газоперекачивающих установках типа ГПУ-10 «Волна» |
|
ТСП 9720 |
Для измерения температуры стерилизуемых растворов в герметично укупоренных флаконах |
Продолжение таблицы 1
|
Обозначение конструктивного исполнения |
Назначение, измеряемая среда |
|
ТСП 9801 |
Для измерения температуры воздушной среды при атмосферном давлении в глубинных шахтах, карманах, колодцах, в частности, в автоклавах по выращиванию кристаллов |
|
ТСП 9506, ТСМ 9506 |
Для измерения температуры дистиллята, бидистиллята, пресной и морской воды, пара, конденсата, фреона, кислорода, водорода, гелиокислородных и гелиоазотнокислых смесей, углекислого газа, растворов карбоната и бикарбоната |
|
ТСП 9507, ТСМ 9507 |
Для измерения температуры подшипников, масла в подшипниках |
|
ТСП 9508 |
Для измерения температуры стенок трубопровода |
|
ТСМ 9620 |
Для измерения температуры жидких и газовых сред в системах контроля и управления на железнодорожном транспорте |
Принцип работы термопреобразователей сопротивления основан на зависимости электрического сопротивления металлов от температуры.
Термопреобразователи сопротивления изготавливаются типов П, М, Pt по ГОСТ 6651-2009. Термопреобразователи сопротивления являются однофункциональными, невосстанавливаемыми, неремонтируемыми изделиями с одним или двумя чувствительными элементами (в зависимости от конструктивного исполнения). Термопреобразователи сопротивления представляют собой конструкцию, состоящую из чувствительного элемента изготовленного из платины или меди и защитной арматуры. Защитная арматура ТС может выполняться с различными видами технологических соединений и монтажных элементов, клеммной головки или без нее - с удлинительными проводами или разъемами различной конструкции. Головки в зависимости от исполнения изготавливаются из алюминиевого сплава, стали, пластика или полиамида.
Термопреобразователи сопротивления изготавливаются следующих основных конструктивных исполнений: ТСМ 0101, ТСП 0301, ТСП 0303, ТСП 0304, ТСП 0311, ТСП 0313, ТСП 0501, ТСМ 0503, ТСП 0505, ТСП 0604, ТСП 0907, ТСМ 0907, ТСП 1107, ТСМ 1107,
ТСП 9201, ТСМ 9201, ТСП 9203, ТСМ 9203, ТСП 9204, ТСМ 9204, ТСП 9307, ТСП 9417,
ТСМ 9417, ТСП 9422, ТСМ 9422, ТСП 9423, ТСМ 9423, ТСП 9501, ТСМ 9501, ТСП 9502,
ТСМ 9502, ТСП 9506, ТСМ 9506, ТСП 9507, ТСМ 9507, ТСП 9508, ТСМ 9509, ТСП 9511,
ТСП 9512, ТСП 9515, ТСМ 9515, ТСМ 9620, ТСМ 9622, ТСМ 9623, ТСП 9707, ТСП 9714, ТСМ 9714, ТСП 9716, ТСП 9720, ТСП 9721, ТСМ 9721, ТСП ВТ, ТСМ ВТ, ТСП 9801, ТСП 9807, различающихся по рабочему диапазону измеряемых температур и по конструкции. Данные исполнения так же могут изготавливаться с различными длинами и диаметрами монтажных частей, длиной соединительного кабеля, с разным материалом защитной арматуры, с разными монтажными элементами и т.д.
Для измерения температуры при высоких давлениях и скоростях потока предусмотрены защитные гильзы, конструкция и материал которых зависят от допускаемых параметров измеряемой среды. Технические характеристики защитных гильз термопреобразователей приведены в Технических условиях ТУ 4211-093-02566540-2011.

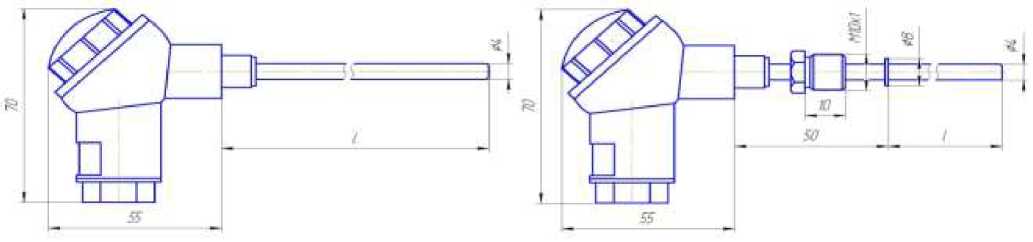

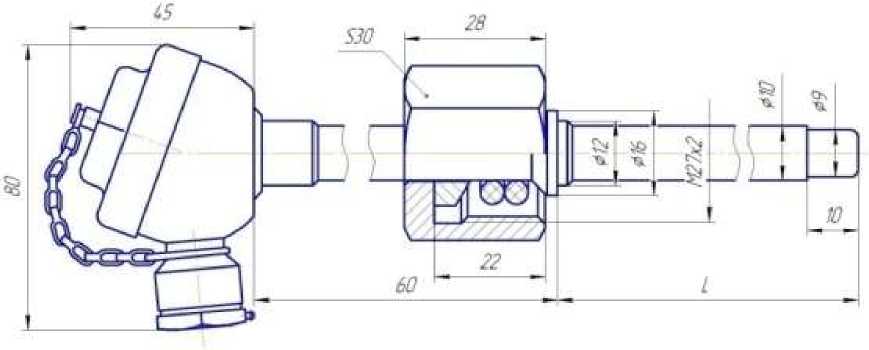

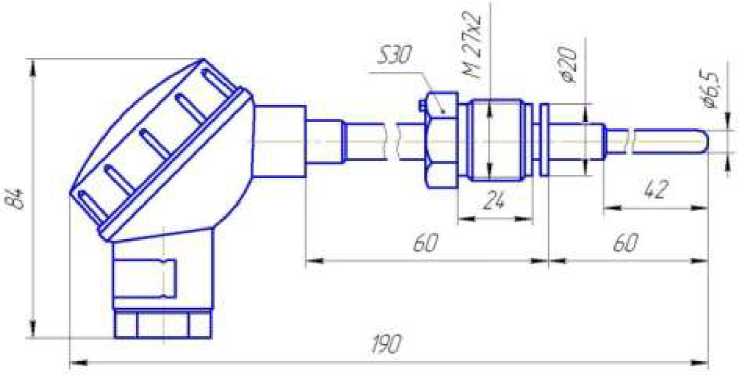

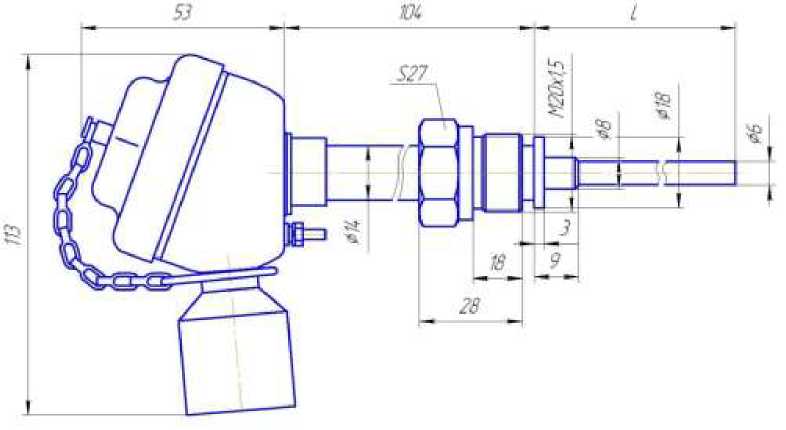

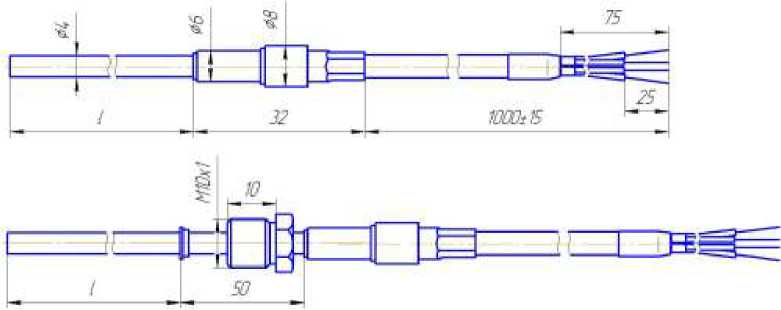

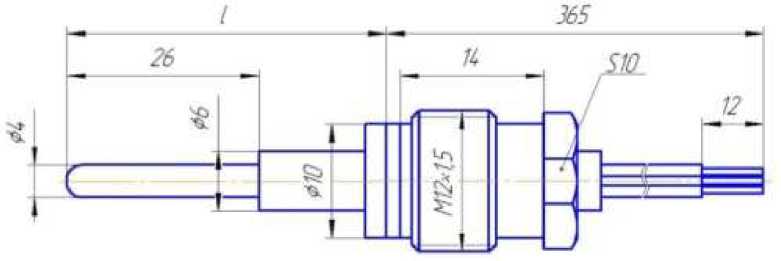

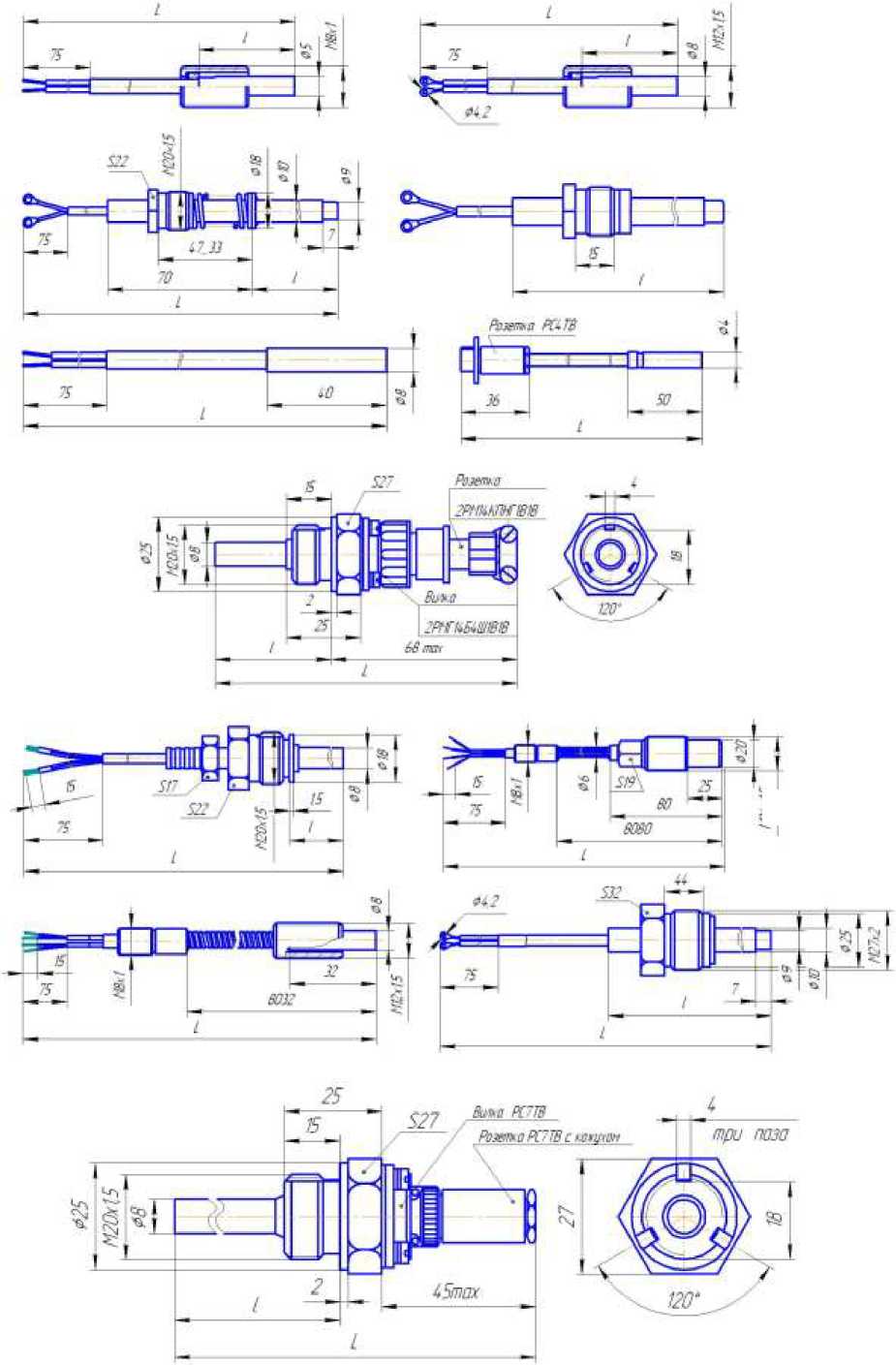

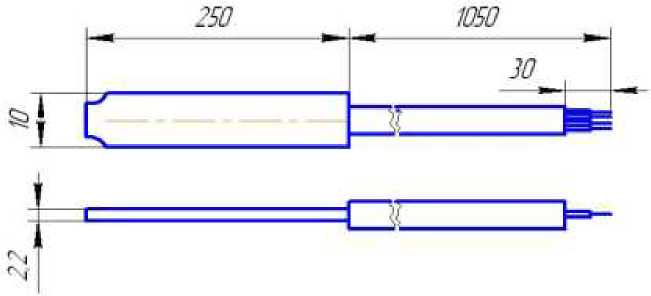

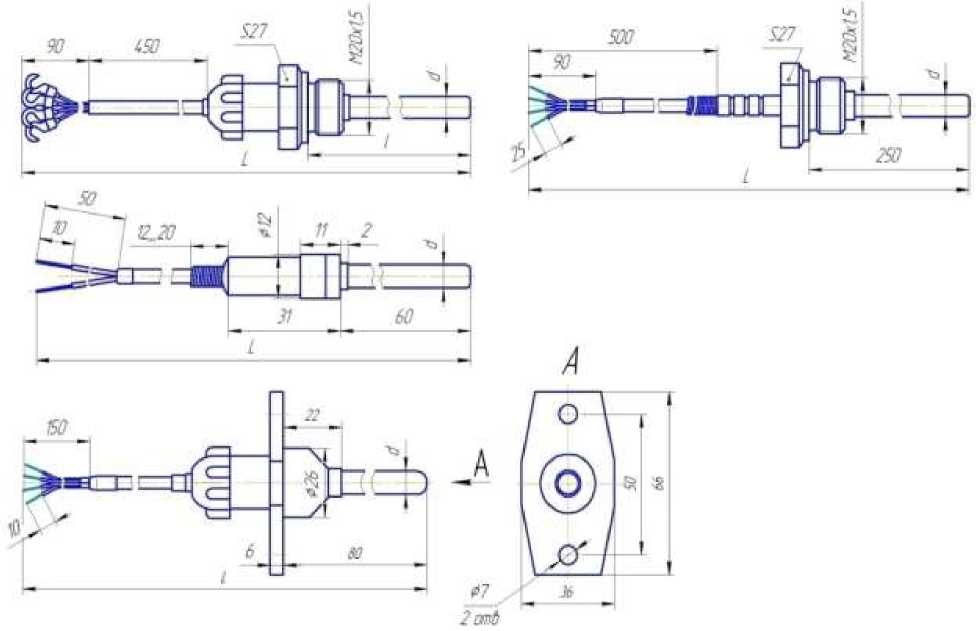

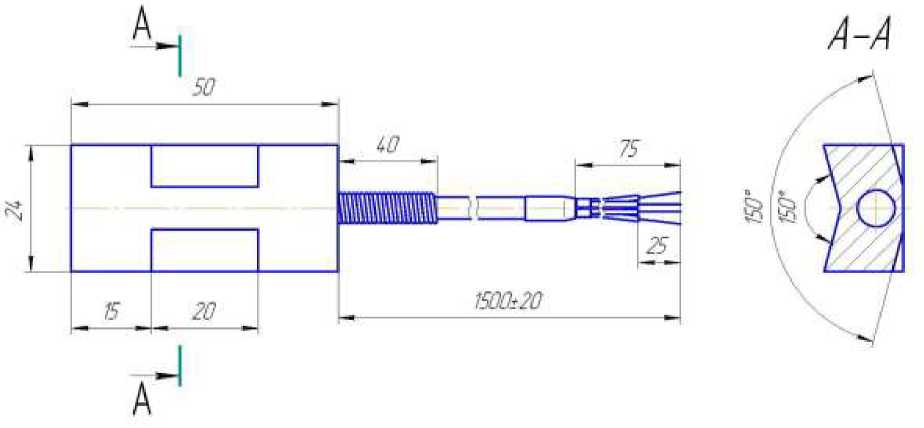

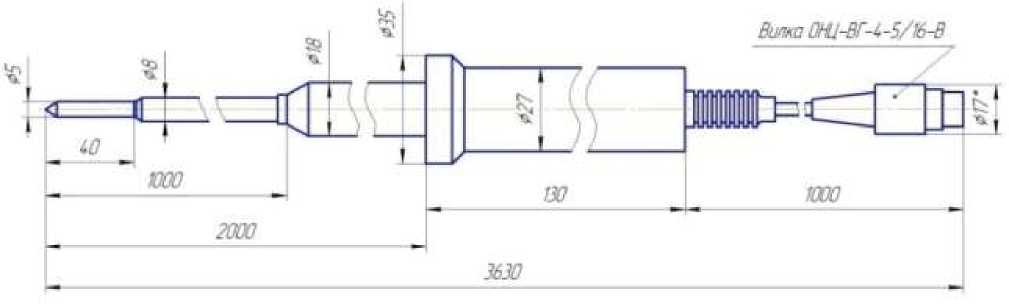

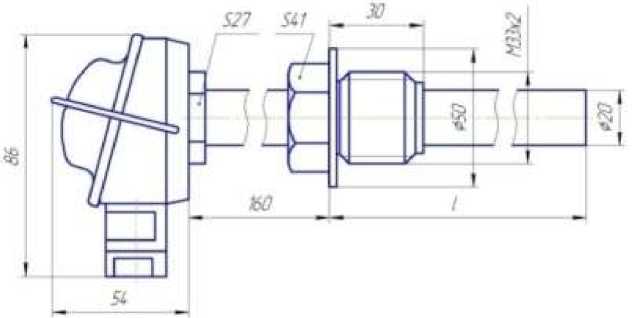

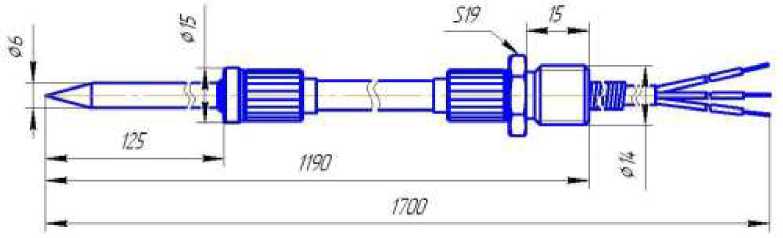

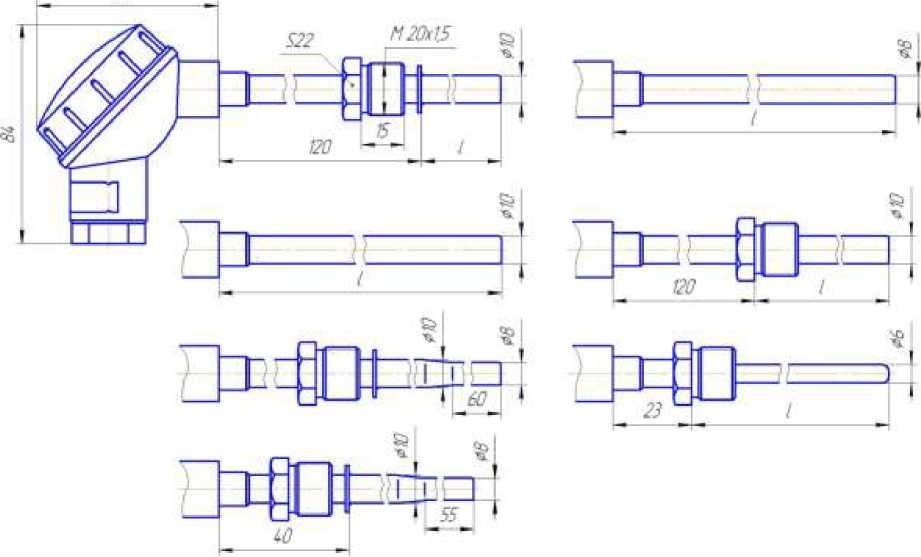

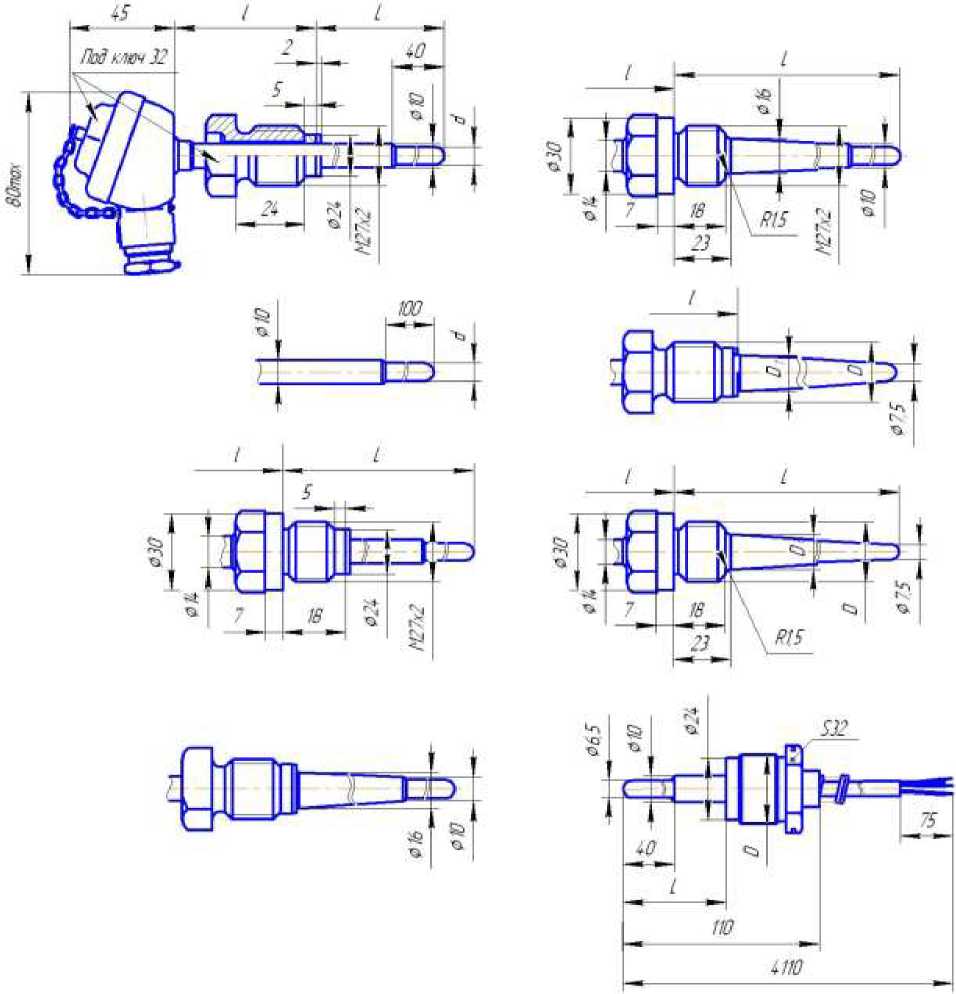

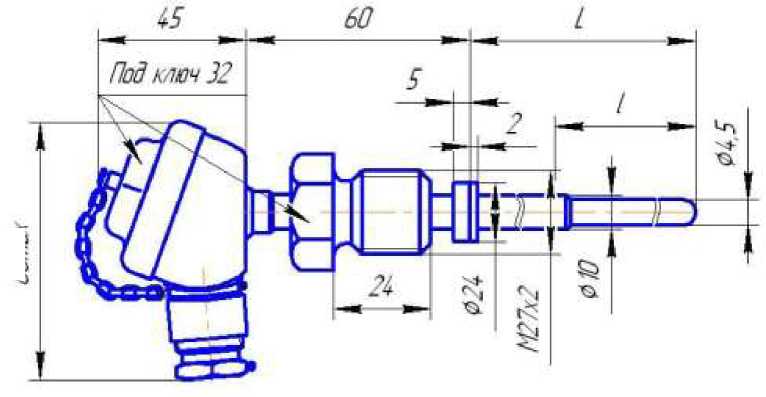

Чертежи общего вида средства измерений представлены на рисунках 1-38. Пломбирование термопреобразователей не предусмотрено.

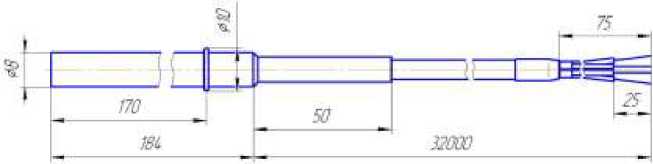

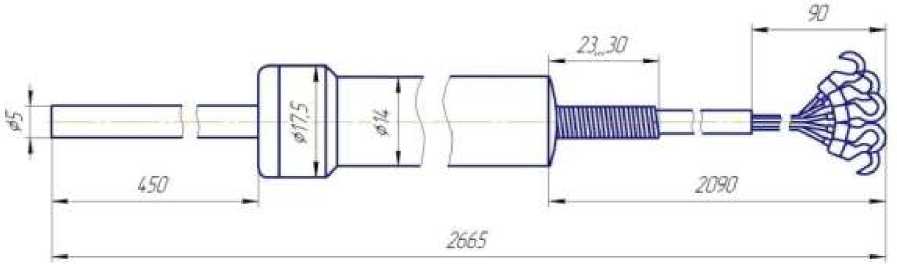

Рисунок 1 - Чертеж общего вида ТСМ 0101

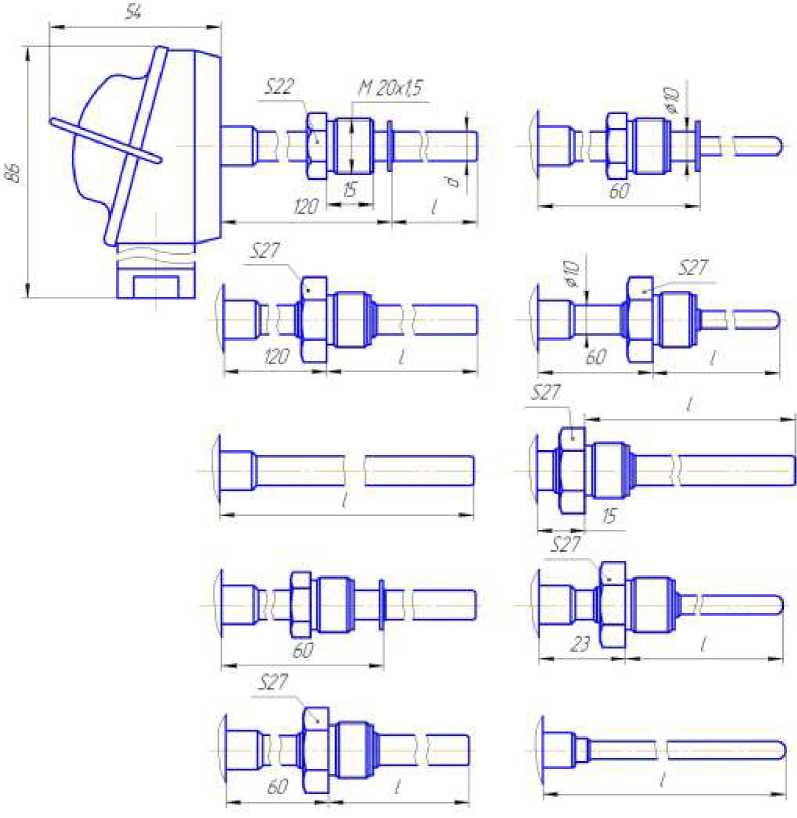

Рисунок 2 - Чертежи общего вида ТСП 0301

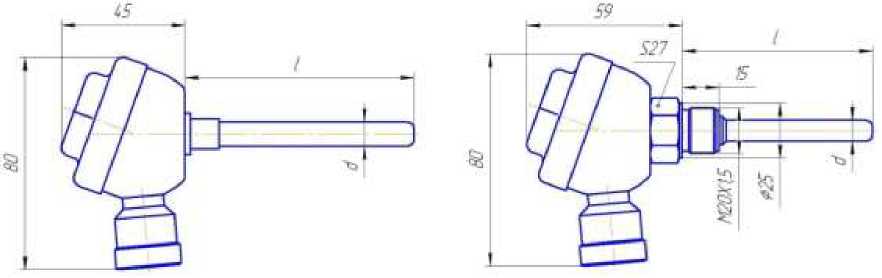

Рисунок 3 - Чертежи общего вида ТСП 0303
Рисунок 4 - Чертежи общего вида ТСП 0304
Рисунок 5 - Чертежи общего вида ТСП 0311
Рисунок 6 - Чертежи общего вида ТСП 0313
Рисунок 7 - Чертежи общего вида ТСП 0501
Рисунок 8 - Чертежи общего вида ТСМ 0503
Рисунок 9 - Чертеж общего вида ТСП 0505
Рисунок 10 - Чертеж общего вида ТСП 0604

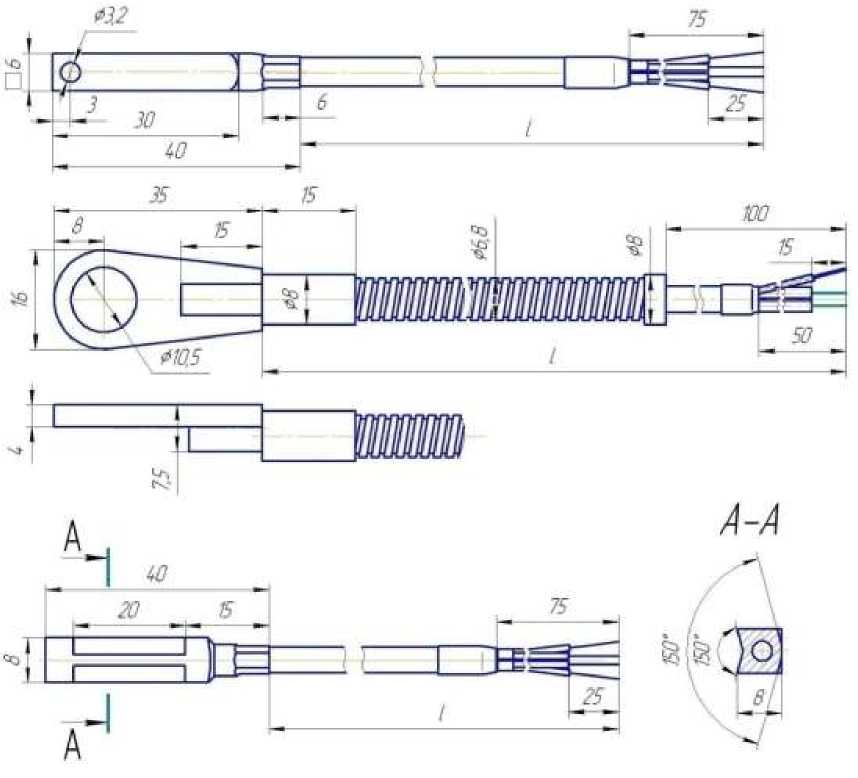

Рисунок 11 - Чертежи общего вида ТСП 0907, ТСМ 0907
Рисунок 12 - Чертежи общего вида ТСП 1107, ТСМ 1107
66
Рисунок 13 - Чертежи общего вида ТСП 9201, ТСМ 9201

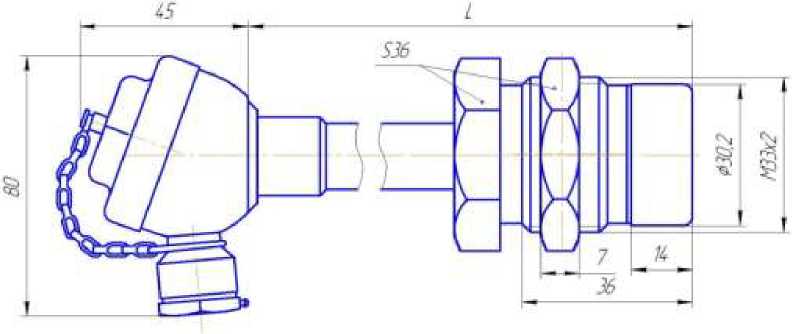

Рисунок 14 - Чертежи общего вида ТСП 9203, ТСМ 9203
Рисунок 15 - Чертежи общего вида ТСП 9307
/Й.т/J
Рисунок 16 - Чертежи общего вида ТСП 9204, ТСМ 9204
Рисунок 17 - Чертежи общего вида ТСП 9417, ТСМ 9417
Рисунок 18 - Чертежи общего вида ТСП 9422, ТСМ 9422

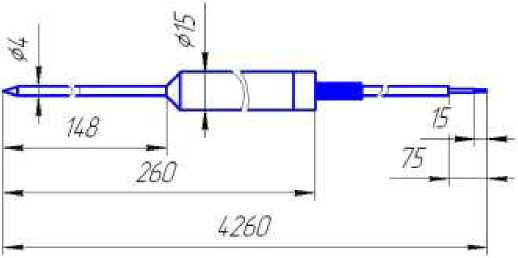

Рисунок 19 - Чертеж общего вида ТСП 9423, ТСМ 9423

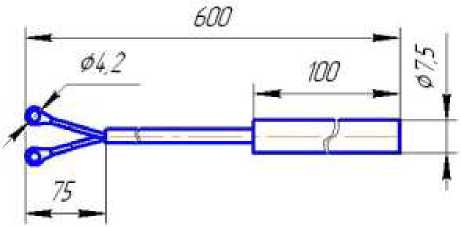

Рисунок 20 - Чертежи общего вида ТСП 9501, ТСМ 9501
Рисунок 21 - Чертеж общего вида ТСП 9502, ТСМ 9502

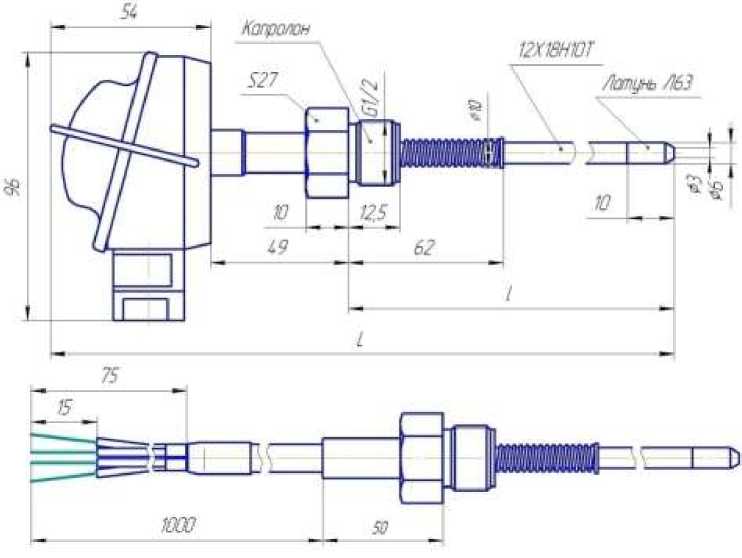

Рисунок 22 - Чертеж общего вида ТСП 9507, ТСМ 9507

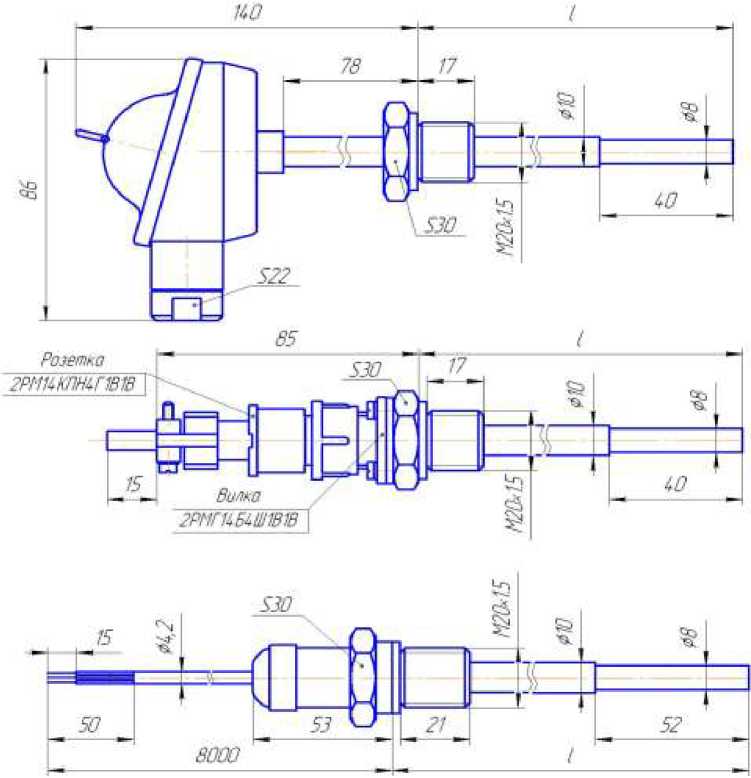

Рисунок 23 - Чертежи общего вида ТСП 9506, ТСМ 9506
Рисунок 24 - Чертеж общего вида ТСП 9508

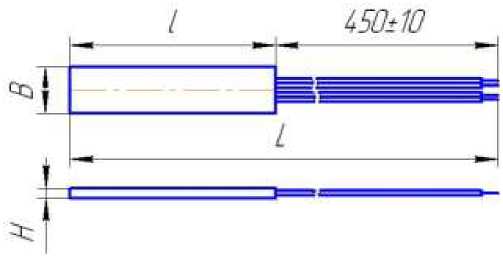

Рисунок 25 - Чертеж общего вида ТСМ 9509
53
88
Рисунок 26 - Чертеж общего вида ТСП 9511
80та\
Рисунок 27 - Чертеж общего вида ТСП 9512

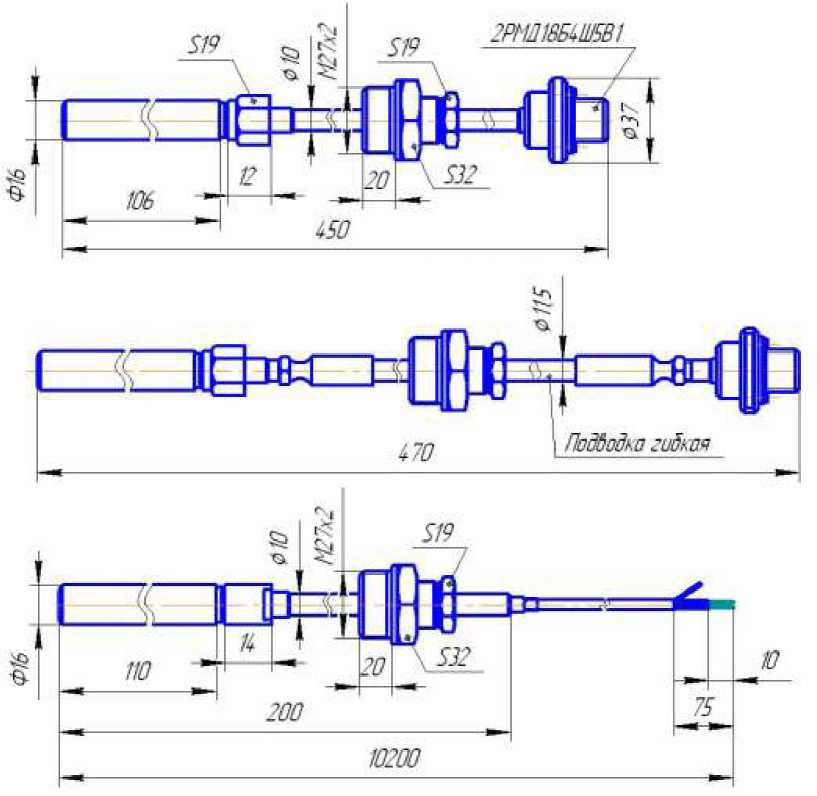

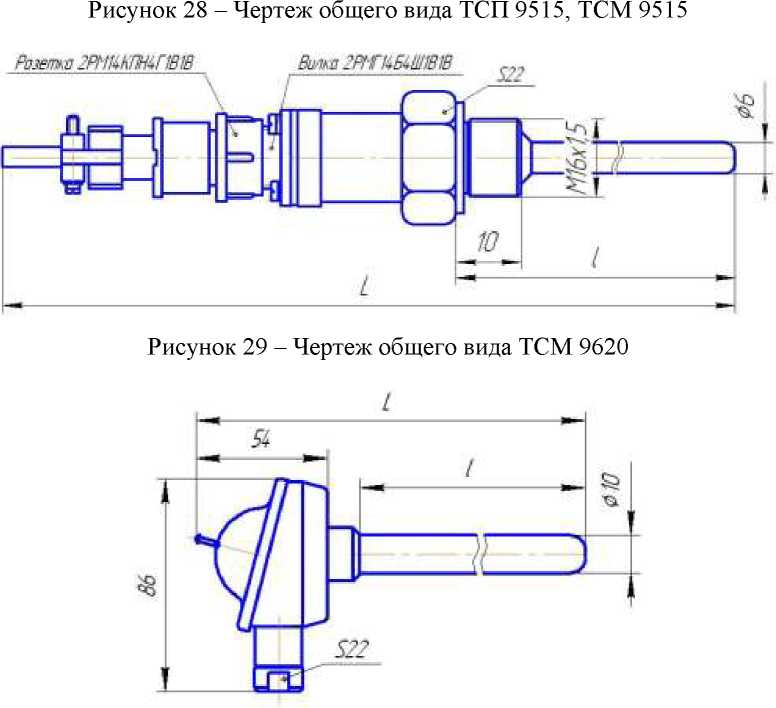

Рисунок 30 - Чертеж общего вида ТСМ 9622
Рисунок 31 - Чертеж общего вида ТСМ 9623
Рисунок 32 - Чертеж общего вида ТСП 9707
Рисунок 33 - Чертежи общего вида ТСП 9714, ТСМ 9714
Рисунок 34 - Чертеж общего вида ТСП 9716
Рисунок 35 - Чертеж общего вида ТСП 9720

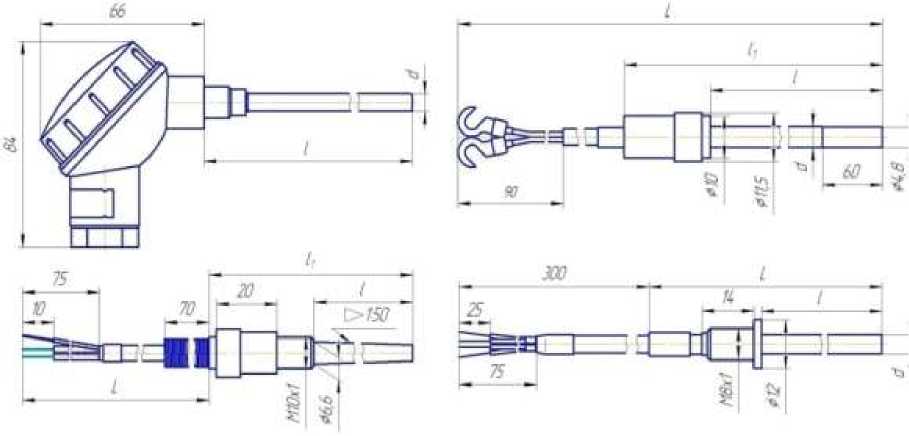

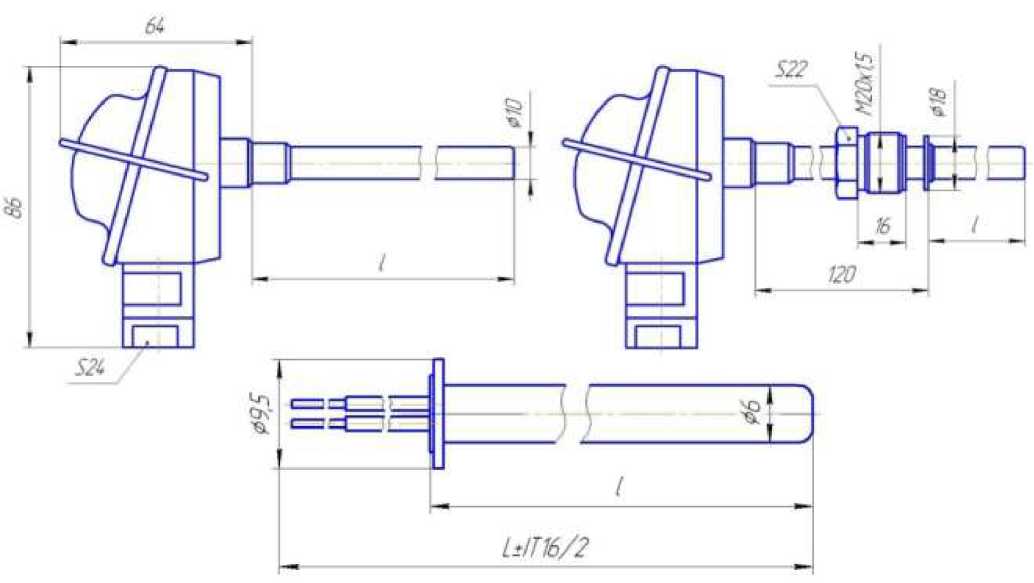

Рисунок 36 - Чертежи общего вида ТСП 9721, ТСМ 9721, вставки термометрические ТСП ВТ, ТСМ ВТ
30 , 73
|
I-,__ ”_____1—1 | ||||||
|
Г |
7 Г" |
>................... : _ |
__ | |||
|
"'ГТ' |
----- |
жша--1_ | ||||
|
1— |
! |
j |
25 | |||
|
/ |
30 |
W0 | ||||

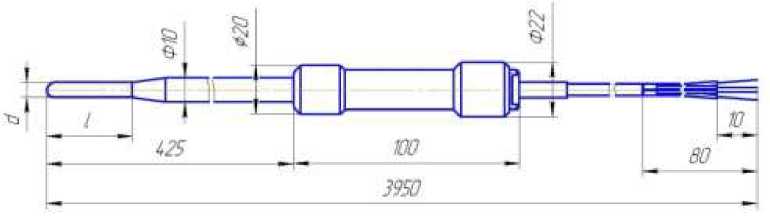

Рисунок 37 - Чертеж общего вида ТСП 9801
Рисунок 38 - Чертеж общего вида ТСП 9807
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Рабочий диапазон измеряемых температур (в зависимости от конструктивного исполнения), °С: - ТСМ 0101 |
от 0 до +50 |
|
- ТСП 0301 |
от -196 до +300, от -196 до +400 |
|
- ТСП 0303 |
от -50 до +500 |
|
- ТСП 0304 |
от -196 до +400 |
|
- ТСП 0311 |
от -50 до +200 |
|
- ТСП 0313 |
от -50 до +250 |
|
- ТСП 0501 |
от -40 до +250 |
|
- ТСМ 0503 |
от 0 до +180 |
|
- ТСП 0505 |
от 0 до +150 |
|
- ТСП 0604 |
от -50 до +150 |
|
- ТСП 0907, ТСМ 0907 |
от -50 до +200 |
|
- ТСП 1107, ТСМ 1107 |
от -196 до +600 |
|
- ТСП 9201, ТСМ 9201 |
от -196 до +600, от -50 до +600 |
|
- ТСП 9203, ТСМ 9203 |
от -50 до +250, от 0 до +300 |
|
- ТСП 9204, ТСМ 9204 |
от -60 до +200, от -50 до +150 |
|
- ТСП 9307 |
от -196 до +500, от -50 до +200 |
|
- ТСП 9417, ТСМ 9417 |
от -50 до +100 |
|
- ТСП 9422, ТСМ 9422 |
от -50 до +350 |
|
- ТСП 9423, ТСМ 9423 |
от -50 до +150 |
|
- ТСП 9501, ТСМ 9501 |
от 0 до +120 |
|
- ТСП 9502, ТСМ 9502 |
от 0 до +180 |
|
- ТСП 9506, ТСМ 9506 |
от -196 до +500, от -50 до +400 |
|
- ТСП 9507, ТСМ 9507 |
от -50 до +120 |
|
- ТСП 9508 |
от -50 до +400 |
|
- ТСМ 9509 |
от -50 до +120 |
|
- ТСП 9511 |
от -50 до +120 |
|
- ТСП 9512 |
от -50 до +300 |
|
- ТСП 9515, ТСМ 9515 |
от -50 до +500 |
|
- ТСМ 9620 |
от 0 до +150 |
|
- ТСМ 9622 |
от 0 до +150 |
|
- ТСМ 9623 |
от 0 до +120 |
|
- ТСП 9707 |
от 0 до +500 |
|
- ТСП 9714, ТСМ 9714 |
от -60 до +600 |
|
- ТСП 9716 |
от -60 до +250 |
|
- ТСП 9720 |
от 0 до +150 |
|
- ТСП 9721, ТСМ 9721 |
от -50 до +500 |
|
- ТСП 9801 |
от -50 до +400 |
|
- ТСП 9807 |
от -50 до +400 |
|
Тип ТС по ГОСТ 6651-2009 |
П, М, Pt |
|
Класс допуска по ГОСТ 6651-2009 |
А, В, С |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемых отклонений сопротивления от номинальной статической характеристики (НСХ) в температурном эквиваленте по ГОСТ 6651-2009:
|
±(0,15+0,002-|t|)* ±(0,30+0,005-|t|)* ±(0,60+0,010-|t|)* |
|
* где |t| - абсолютное значение температуры без учета знака, °С | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество чувствительных элементов |
1 или 2 |
|
Длина монтажной части, мм |
от 0 до 230 и более в соответствии с заказом |
|
Диаметр монтажной части, мм |
от 3 до 20 |
|
Электрическое сопротивление изоляции при температуре (25±10) °С и относительной влажности воздуха от 40 до 98 %, МОм (при 100 В), не менее |
100 |
|
Вид климатического исполнения (в зависимости от конструктивного исполнения) по ГОСТ 15150-69 |
У2, Т2, УХЛ2, УХЛ3, В1, О1, Т1 |
|
Рабочие условия эксплуатации (в зависимости от конструктивного исполнения):
|
от -50 до +50 от -60 до +50 от -60 до +70 98±3 |
|
Степень защиты (в зависимости от конструктивного исполнения) от воздействия воды, твердых тел (пыли) по ГОСТ 14254-2015 |
IP00, IP51, IP54, IP55, IP65 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее:
ТСП 9307 (исполнения с 04 по 21), ТСП 9506, ТСМ 9506, ТСП 9507, ТСМ9507, ТСП 9508, ТСМ 9509, ТСП 9511, ТСП 9512, ТСП 9515, ТСМ 9515, ТСМ 9620, ТСМ 9622, ТСМ 9623, ТСП 9707, ТСП 9721, ТСМ 9721, ТСП ВТ, ТСМ ВТ
ТСП 9307 (исполнения с 00 по 03, с 22 по 27), ТСП 9417, ТСМ 9417, ТСП 9501, ТСМ 9501, ТСП 9502, ТСМ 9502, ТСП 9801 |
70000 100000 200000 |
наносится на титульный лист паспорта (в верхнем правом углу) типографским способом, а так же на шильдик, прикрепленный к ТС.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь (конструктивное исполнение в соответствии с заказом) |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Защитная гильза |
- |
по дополнительному заказу |
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки». Термопреобразователи ТСП 9502, ТСМ 9502 подлежат только первичной поверке до ввода в эксплуатацию.
Основные средства поверки:
-
- рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (рег. №19916-10): диапазон измерений температур от -196 до +660 °С;
-
- установка для поверки термопреобразователей сопротивления АРМ ПТС (рег. №22190-01): диапазон измерений сопротивления от 10 до 3000 Ом, пределы допускаемой относительной погрешности измерений сопротивления ±0,01 %;
-
- термостат регулируемый ТР-1М-300 (рег. №24473-08): диапазон воспроизводимых температур от +40 до +200 °С, нестабильность поддержания температуры ±(0,02+340-57) °С, неравномерность поддержания температуры в рабочем объеме (0,02+340’57) °С, где t - значение воспроизводимой температуры, °С;
-
- мегаомметр ЭС0210/1 (рег. №66449-17): диапазон измерений электрического сопротивления от 0 до 1000 МОм; выходное напряжение постоянного тока на зажимах (100±10); (250±25); (500±50) В; класс точности 2,5.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристики поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления ТСП, ТСМГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ТУ 4211-093-025665540-2011 Термопреобразователи сопротивления ТСП, ТСМ
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
ИзготовительАкционерное общество «Научно-производственное предприятие «Эталон»
(АО «НПП «Эталон»)
ИНН 5504087401
Адрес: 644009, г. Омск, ул. Лермонтова, 175
Телефон (факс): +7 (3812) 36-84-00; 36-78-82
Web-сайт: http://omsketalon.ru
E-mail: fgup@omsketalon.ru
Испытательный центрГЦИ СИ Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон (факс): +7 (495) 437-55-77; 437-56-66
Web-сайт: http://www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа рег. №30004-08 от 27.06.2008 г.
