V

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___»    _____   2025 г. № ²⁰⁰⁰

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

Регистрационный № 87823-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Акселерометры промышленные АР15ХХ предназначены для измерений ускорений в системах технической диагностики и мониторинга.

Принцип действия акселерометров основан на генерации электрического сигнала, пропорционального воздействующему ускорению.

В конструкции акселерометров использована механическая схема с пьезоэлементом, работающим на сдвиг, и встроенный унифицированный усилитель, обеспечивающий широкий диапазон питающего напряжения и тока.

Модификации акселерометров отличаются номинальным значением коэффициента преобразования, типом соединителя, наличием изоляции от корпуса и способом крепления к объекту контроля. Материал корпуса - нержавеющая сталь или титановый сплав. Все модификации могут быть выполнены в глянцевом или матовом исполнении корпуса. Конструктивные особенности акселерометров приведены в таблице 1.

Структура обозначения акселерометров (символы «Х» могут отсутствовать):

ХХ-

цифровое обозначение коэффициента преобразования:

1 - 1 мВ/(м-с"²); 2 - 5 мВ/(м-с"²); 3 - 10 мВ/(м-с"²); 4 - 50 мВ/(м-с"²);

5 - 2,5 мВ/(м-с^-2); 6 - 3 мВ/(м-с^-2)_____________________________________________

буквенное обозначение вывода (до двух символов): A - разъём 2-пин (AR0701(5/8-24 UNF); B - встроенный кабель;

C - встроенный металлорукав; D - температурный разъём (разъем 3-пин);

E - встроенный кабель с температурным разъёмом (разъём 3-пин);

F - встроенный металлорукав с температурным разъёмом (разъём 3-пин);

M - криогенное исполнение до минус 194 °С (aR0701(5/8-24 UNF))_____

индекс модификации (до двух символов - 84, 85, 86, 87, 88, 89)

Таблица 1 - Конструктивные особенности акселерометров

Маркировка акселерометров, включая заводской номер, состоящий из арабских цифр, выполнена методом лазерной гравировки. Нанесение знака поверки на акселерометры не предусмотрено. Внешний вид акселерометров приведён на рисунке 1.

(C J GLOBAL

'Ci TEST

(Cj GLOBAL vS^tist

AP1584-AX

00000

AP15B5-BX

б) AP1585-BX

а) AP1584-AX

д) AP1586-CX

в) АР1585-АХ

е) AP1586-AX

г) AP1586-BX

AP1587-CX ооооо

ж) AP1587-CX

АР1587-ЭХ 00000

з) AP1587-BX

и) AP1588-BX

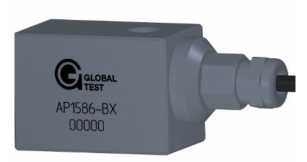

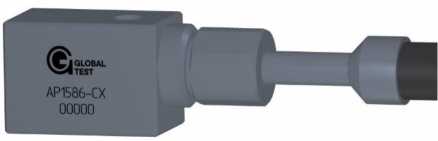

Рисунок 1 - Внешний вид акселерометров

к) AP1588-CX

л) AP1589-CX

Пломбирование акселерометров не предусмотрено.

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

Нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносят на заглавный лист паспорта и руководства по эксплуатации типографским способом в левом верхнем углу.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в АБКЖ.433647.001РЭ, раздел 2 «Использование по назначению».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»

АБКЖ.433647.001ТУ «Акселерометр промышленный АР15ХХ. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «ГлобалТест»

(ООО «ГлобалТест»)

ИНН 5254021532

Юридический адрес: 607185, г. Саров Нижегородской обл., ул. Павлика Морозова, д. 6 Телефон: (83130) 67777

Факс (83130) 67778

E-mail: mail@globaltest.ru

Web-site: www.globaltest.ru

Изготовитель

Общество с ограниченной ответственностью «ГлобалТест»

(ООО «ГлобалТест»)

ИНН 5254021532

Адрес: 607185, г. Саров Нижегородской обл., ул. Павлика Морозова, д. 6

Телефон: (83130) 67777

Факс (83130) 67778

E-mail: mail@globaltest.ru

Web-site: www.globaltest.ru

Испытательный центр

Федеральное Государственное унитарное предприятие «Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики»

(ФГУП «РФЯЦ-ВНИИЭФ»)

607188 г. Саров Нижегородской обл., пр. Мира, д. 37

Телефон: (83130) 22224, 22302, 22253

Факс (83130) 22232

E-mail: nio30@olit.vniief.ru

Уникальный номер записи в реестре аккредитованных лиц RA.RU.311769

В части вносимых изменений

Федеральное государственное унитарное предприятие «Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики»

(ФГУП «РФЯЦ-ВНИИЭФ»)

Адрес: 607188, Нижегородская обл., г. Саров, пр-кт Мира, д. 37

Телефон: (83130) 22224, 22253

Е-mail: nio30@olit.vniief.ru

Уникальный номер записи в реестре аккредитованных лиц RA.RU.314755

Лист № 1 Регистрационный № 93572-24                                        Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Преобразователи температуры SBW (далее по тексту - преобразователи) предназначены для измерений температуры жидких, сыпучих и газообразных сред, не агрессивных к материалу защитной оболочки (арматуры) или гильзы преобразователей.

Описание средства измерений

Принцип работы преобразователей основан на зависимости выходного электрического сигнала первичного чувствительного элемента преобразователя (далее - ЧЭ) от температуры, и дальнейшего преобразования выходного сигнала в аналоговые сигналы постоянного тока или напряжения.

Конструктивно преобразователи выполнены в виде сменной или несменной измерительной вставки (внутри которой расположен(ы) ЧЭ), соединенной с клеммной (или коммутационной) головкой, и защитной арматуры с различными видами технологических соединений и монтажных элементов. Преобразователи комплектуются встраиваемыми измерительными преобразователями (далее по тексту - ИП). ИП устанавливается непосредственно в клеммной головке самого преобразователя или же может быть установлен в отдельно вынесенном корпусе (соединительная коробка) и соединен с зондом преобразователя при помощи кабеля. ИП преобразовывает выходной сигнал ЧЭ в унифицированный выходной сигнал постоянного тока в диапазоне от 4 до 20 мА (в том числе, с наложенным на него частотно-модулированным сигналом протокола HART). Конструктивно ИП выполнен в цилиндрическом пластиковом корпусе и может дополнительно комплектоваться светодиодным (LED) индикатором.

В качестве ЧЭ используются термопреобразователи сопротивления (ТС) с номинальной статической характеристикой преобразования (НСХ) типов «Pt100» и «Pt1000» по ГОСТ 6651-2009 или преобразователи термоэлектрические (ТП) с НСХ типов «K», «N», «Е», «J», «Т», «S», «B», «R» по ГОСТ Р 8.585-2001. Схема внутренних соединений внутренних проводников ТС с ЧЭ - 2-х, 3-х или 4-х проводная.

Преобразователи имеют серии SBWR, SBWZ, SBWF, которые имеют исполнения, различающиеся по типу используемого ЧЭ, по метрологическим и техническим характеристикам, а также по конструкции.

Монтаж преобразователей на объектах измерений осуществляется с помощью штуцерных или фланцевых соединений различного типа. Для измерений температуры при высоких давлениях и скоростях потока предусмотрены дополнительные сменные защитные гильзы, конструкция и материал которых зависит от допускаемых параметров измеряемой среды. Технические характеристики защитных гильз приведены в технической документации предприятия-изготовителя.

Схемы составления условного обозначения преобразователей (код заказа) в зависимости от исполнения приведены в таблицах 1-2.

Таблица 1 - Код заказа преобразователей температуры SBW серий SBWR, SBWZ

Таблица 2 - Код заказа преобразователей температуры SBW серии SBWF

SBWF -□ □ (□) - □ □ □ / □ □ □ / □ □ □ □

_____________________________________1 2 3   4 5 6 7 8 9 10 11 12 13

13. Длина кабеля (мм) - указанное значение должно быть кратно 100 мм.

Общий вид преобразователей температуры SBW представлен на рисунках 1 и 2.

Заводской номер в виде буквенно-цифрового кода, состоящего из латинских букв, арабских цифр и разделителей в виде «-» и «/», в зависимости от конструктивного исполнения преобразователей наносится различными способами, принятыми на заводе-изготовителе, на этикетку (наклейку) или на металлическую пластину (шильдик), прикрепляемую к корпусу преобразователя. Пломбирование преобразователей не предусмотрено.

Конструкция преобразователей не предусматривает нанесение знака поверки на средство измерений.

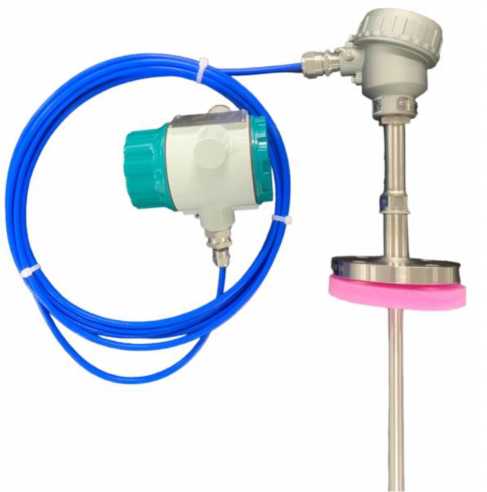

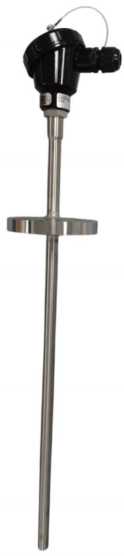

Рисунок 1 - Общий вид преобразователей температуры серии SBWF

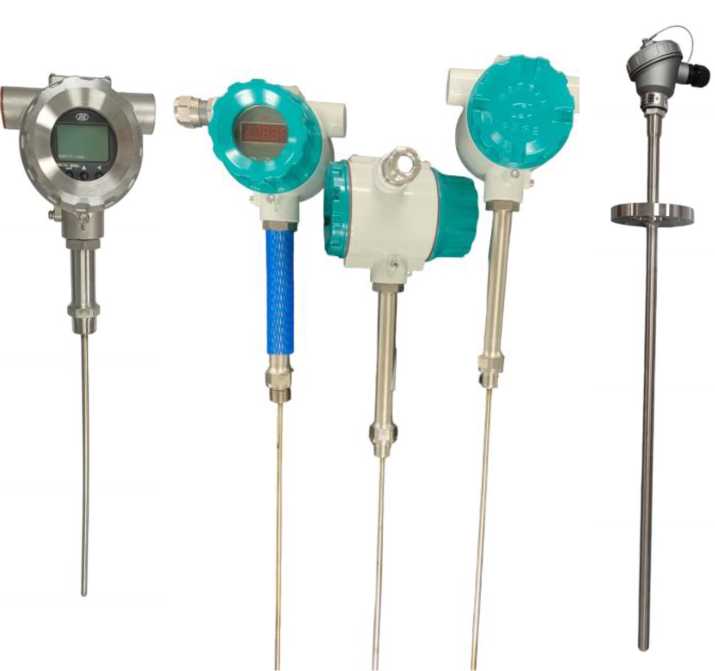

Рисунок 2 - Общий вид преобразователей температуры серий SBWR, SBWZ

Общий вид различных видов клеммных и коммутационных головок с указанием места нанесения заводского номера приведены на рисунке 3.

Место нанесения

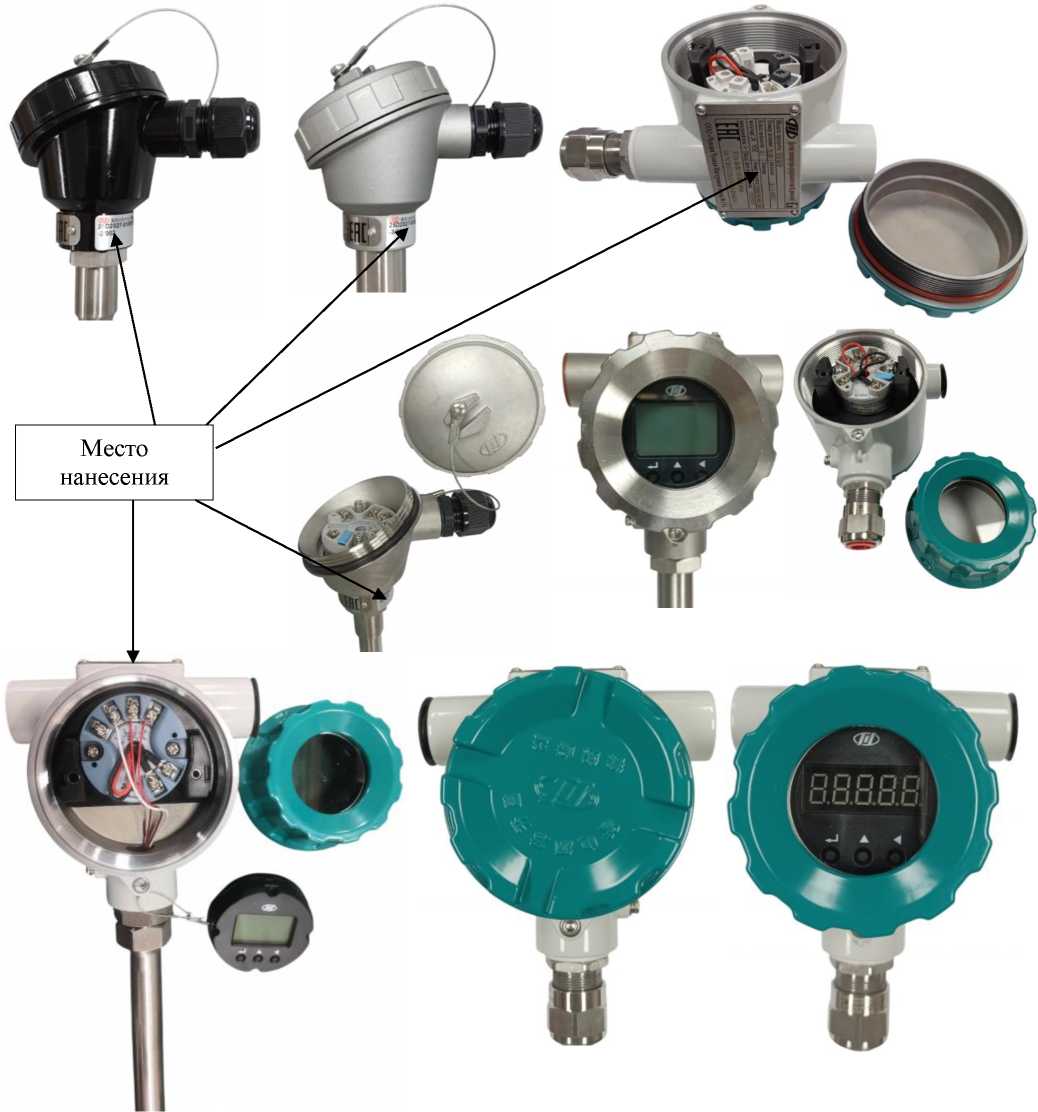

Рисунок 3 - Общий вид различных видов клеммных и коммутационных головок с указанием места нанесения заводского номера

Программное обеспечение (ПО) у преобразователей с аналоговым выходным сигналом - отсутствует. ПО преобразователей, поддерживающих протокол HART, состоит из встроенного и автономного ПО.

Встроенное ПО таких преобразователей является неизменяемым и несчитываемым. Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию. Идентификационные данные встроенного ПО отсутствуют.

Метрологические характеристики преобразователей приведены в таблицах 3-4, основные технические характеристики - в таблице 5.

Таблица 3 - Метрологические характеристики

Таблица 4 - Метрологические характеристики - пределы допускаемой дополнительной

погрешности преобразователей температуры

Таблица 5 - Основные технические характеристики

наносится на титульный лист паспорта типографским способом.

Таблица 6 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в разделе «Проведение измерений» Паспорта.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия

ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования

Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»

Стандарт предприятия-изготовителя Chongqing Chuanyi Instrument NO.17 Factory Co.,Ltd, Китай

Правообладатель

Chongqing Chuanyi Instrument NO.17 Factory Co.,Ltd, Китай

Адрес: No. 879, Caihelu Road, Caijiagangzhen Town, Beibei District, Chongqing, China

Телефон: +86-023-68262292

E-mail: jiangyin@sic17.cn

Изготовитель

Chongqing Chuanyi Instrument NO.17 Factory Co.,Ltd, Китай

Адрес: No. 879, Caihelu Road, Caijiagangzhen Town, Beibei District, Chongqing, China

Телефон: +86-023-68262292

E-mail: jiangyin@sic17.cn

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест») Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru Уникальный номер записи в реестре аккредитованных лиц № 30004-13

Лист № 1 Регистрационный № 83450-21                                          Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Весы автомобильные ВАЭ-Д (далее - весы) предназначены для измерений массы автотранспортных средств (далее - ТС) путем:

• - поосного взвешивания в движении;

• - взвешивания ТС в движении и в режиме статического взвешивания в целом;

• - взвешивания ТС в режиме статического взвешивания в целом.

Описание средства измерений

Принцип действия весов основан на преобразовании деформаций упругого элемента весоизмерительного тензорезисторного датчика (далее - датчика), возникающих под действием силы тяжести взвешиваемого груза в аналоговый или цифровой электрический сигнал, изменяющийся пропорционально массе груза. Далее эти сигналы обрабатываются, и измеренные значения измеряемых величин выводятся на дисплей.

Результаты измерений отображаются в визуальной форме на дисплее весов, сохраняются в виде цифровых данных и/или передаются через цифровой интерфейс связи.

Весы состоят из грузоприемного устройства (далее - ГПУ) и электронного весоизмерительного устройства.

ГПУ, в зависимости от модификации весов, может иметь от одной до четырех секций, каждая из которых опирается на четыре весоизмерительных тензорезисторных датчика, при этом соседние секции могут иметь две общие точки опоры (датчика).

Датчики, используемые в составе весов:

• - датчики весоизмерительные тензорезисторные С модификации С16А и C16i (регистрационный № 60480-15; № 67871-17);

• - датчики весоизмерительные тензорезисторные RTN (регистрационный №21175-13);

• - датчики весоизмерительные тензорезисторные WBK (регистрационный № 56685-14);

• -  датчики весоизмерительные тензорезисторные WBK-D (регистрационный № 54471-13);

• - датчики весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS исполнения ZS модификации ZSFY, ZSFY-D (регистрационный №75819-19);

• -  датчики весоизмерительные тензорезисторные ST, SHB исполнения ST (регистрационный №68154-17).

• - датчики весоизмерительные МВ150 (регистрационный № 44780-10).

Сигнальные кабели датчиков подключены к электронному весоизмерительному устройству через соединительную (клеммную) коробку.

Электронные весоизмерительные устройства представляют собой индикатор (п.Т.2.2.2 ГОСТ OIMLR 76-1-2011) или терминал (п.Т.2.2.5 ГОСТ OIMLR 76-1-2011), выполненные в виде промышленного компьютера со специализированным программным обеспечением

«Весы автомобильные ВАЭ» (далее - ПО).

Индикатор, используемый в составе весов:

• - прибор весоизмерительный М1РС-01, изготовитель - ЗАО «Измерительная техника», г. Пенза.

Терминал, используемый в составе весов:

• - прибор весоизмерительный М1РС-03, изготовитель - ЗАО «Измерительная техника», г. Пенза.

Совместно с терминалом может использоваться внешнее устройство обработки аналоговых данных ВП1Д, изготовитель - ЗАО «Измерительная техника», г. Пенза, установленное в соединительной коробке.

Модификации весов имеют обозначение вида: ВАЭ-Д-[1]-[2]-[3]-[4], где:

• [1] - условное обозначение режима взвешивания:

О - поосное взвешивание в движении;

А - взвешивание в движении и в статическом режиме в целом;

С - взвешивание только в статическом режиме;

• [2] - условное обозначение максимальной нагрузки Мах:

• - для модификаций ВАЭ-Д-О в соответствии с таблицей 4;

• - для модификаций ВАЭ-Д-С: Мах (Мах W - для многодиапазонных весов) согласно таблиц 2, 3;

• - для модификаций ВАЭ-Д-А: Мах (Мах W - для многодиапазонных весов) согласно таблиц 2, 3;

• [3] - предел допускаемой погрешности весов при взвешивании автомобиля в движении при поверке в %, при наличии данного режима;

• [4] - Ex - условное обозначение весов во взрывозащищенном исполнении при наличии. Общий вид ГПУ представлен на рисунке 1, электронное весоизмерительное

устройство - на рисунке 2.

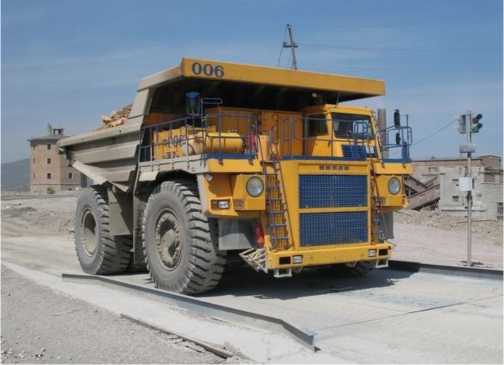

Рисунок 1 - Общий вид ГПУ

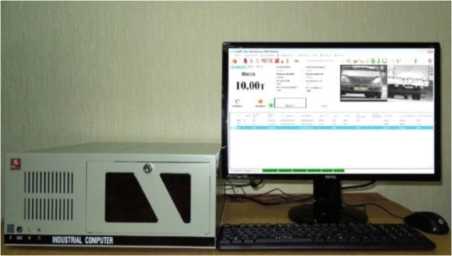

Рисунок 2 - Общий вид электронных весоизмерительных устройств

Знак поверки в виде клейма наносится в таблицу 11 раздела паспорта «Данные о поверке весов», заверенной поверителем, а также на свидетельство о поверке (в случае его оформления).

В весах предусмотрены следующие основные устройства и функции:

а) в режиме взвешивания в движении:

• - автоматическое устройство установки нуля;

• - определение скорости и направления движения ТС;

• - сигнализация о превышении максимальной рабочей скорости движения;

-сигнализация о превышении установленных максимально допускаемых нормативных значений массы;

• - устройство хранения информации;

• - устройство переключения ГПУ;

• - автоматическая регистрация порядкового номера, массы, скорости движения автотранспортного средства;

б) в режиме статического взвешивания (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - автоматическое (T.2.7.2.3) и полуавтоматическое (T.2.7.2.2) устройство установки на нуль;

• - устройство автоматического слежения за нулем (T.2.7.3);

• - устройство первоначальной установки на нуль (Т.2.7.2.4);

• - устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1);

• - режим работы многодиапазонных весов с автоматическим переключением диапазонов взвешивания (4.10).

• - долговременное хранение измерительной информации (Т.2.8.5);

• - регистрация данных из сопроводительных документов, расчеты недогруза/перегруза;

в) дополнительные и сервисные функции:

• - автоматический контроль и выявление неисправностей в работе электронного оборудования.

На маркировочную табличку весов нанесены следующие данные:

• - наименование предприятия-изготовителя;

• - обозначение типа;

• - год изготовления;

• - заводской номер;

• - знак утверждения типа;

• - температурный диапазон;

• - метрологические характеристики в режиме статического взвешивания:

• - класс точности весов,

• - максимальная нагрузка (Мах),

• - минимальная нагрузка (Min),

- поверочный интервал ( e);

- метрологические характеристики в режиме взвешивания в движении:

- максимальная нагрузка (Мах);

- минимальная нагрузка (Min);

- цена деления (d);

- предел допускаемой погрешности, %

- максимальная рабочая скорость (Vmax);

- минимальная рабочая скорость (Vmin);

- направление движения при взвешивании.

Знак утверждения типа, обозначение типа весов наносится на маркировочную табличку методом лазерной гравировки, заводской номер весов - ударным способом; такое нанесение обеспечивает сохранность в процессе эксплуатации и идентификацию весов. Заводской номер имеет числовой формат, состоит из шести арабских цифр.

Весы во взрывозащищенном исполнении (при наличии) имеют дополнительную маркировочную табличку согласно рисунку 3.

ЗАО «ИЗМЕРИТЕЛЬНАЯ ТЕХНИКА» ВЕСЫ АВТОМОБИЛЬНЫЕ ВАЭ-Д

ЕАЭС RU C-RU.EX01 .В.00116/19

II Gb / III Ob

Оборудование открывать, отключив от сети у

Рисунок 3 - Маркировочная табличка взрывозащиты

Программное обеспечение «Весы автомобильные ВАЭ» состоит из метрологически значимой («ПИМ») и метрологически незначимой частей. Исполняемые файлы метрологически значимой части ПО защищены от случайных или намеренных изменений следующим образом:

• - при включении весов производится автоматическое вычисление контрольной суммы по машинному коду метрологически значимого ПО и сравнение результата с хранящимся фиксированным значением. В случае несовпадения контрольной суммы, работа ПО блокируется;

• - для контроля изменений метрологически значимых параметров предусмотрен несбрасываемый счетчик в защищенной памяти электронного ключа HASP, тем самым исключается возможность несанкционированного вмешательства в ПО и искажения измерительной информации. Значение счетчика автоматически увеличивается на единицу при любом изменении метрологически значимых параметров. Текущее значение счетчика фиксируется в свидетельстве о поверке (при его оформлении) и в паспорте на весы.

Идентификационные данные метрологически значимой части ПО (таблица 1) отображаются на дисплее в рабочем окне программы при переходе в раздел «Справка -О программе», а также в главном окне программы «ПИМ».

Метрологически незначимая часть предназначена для создания интерфейса пользователя (рабочей среды) для оператора и имеет как стандартный, так и индивидуальный набор функций для оптимизации процесса взвешивания.

Защита от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

• 1 Метрологические характеристики весов в режиме статического взвешивания

Класс точности весов по ГОСТ OIMLR 76-1-2011                    III (средний)

Модификации весов, значения максимальной нагрузки весов Max (Мах_г-), минимальной нагрузки Min (Mini), поверочного интервала e ($), действительной цены деления ds (dsi), число поверочных интервалов n (ni), интервалы взвешивания и пределы допускаемой абсолютной погрешности при первичной поверке (mpe) приведены в таблице 2, для двухдиапазонных весов - в таблице 3.

Таблица 2 - Метрологические характеристики СИ для модификаций однодиапазонных весов

Диапазон выборки массы тары

от 0 до 100 % Max (Maxr)

Таблица 3 - Метрологические характеристики для модификаций двухдиапазонных весов

Минимальная нагрузка (Mini), т..................................................................20ei

• 2 Метрологические характеристики весов в режиме взвешивания в движении

Модификации весов, значения максимальной нагрузки весов Мах, минимальной нагрузкиМт, действительной цены деления шкалы d приведены в таблице 4.

Таблица 4 - Модификации весов для взвешивания в движении

Продолжение таблицы 4

Пределы допускаемой погрешности весов при определении полной массы ТС в движении при поверке и в эксплуатации приведены в таблице 5.

Таблица 5________________________________________________________________________

Пределы допускаемой погрешности при определении полной массы ТС, ____________________________% от измеренной массы____________________________ __________________________________________+ 0,5*__________________________________________ ________________________________________________+1________________________________________________ ________________________________________+2________________________________________ __________________________________________+5__________________________________________ Примечания:

• 1) * - только для весов модификации ВАЭ-Д-А-[2]-[3]-[4];

• 2) значения пределов допускаемой погрешности для одного конкретного значения массы округляют до ближайшего большего значения, кратного дискретности весов.

• 3 Основные технические характеристики весов

аблица 6 - Основные технические характеристики

Продолжение таблицы 6

аблица 7 - Показатели надёжности

наносится фотохимическим способом на маркировочные таблички, расположенные на корпусе весоизмерительного прибора и/или ГПУ весов, а также типографским способом на титульный лист эксплуатационного документа.

Комплектность средства измерений

Таблица 8 - Комплектность средства измерений

приведены в разделе 9 «Методика выполнения измерений» Руководства по эксплуатации ИТ.404512.025РЭ.

Государственная поверочная схема для средств измерения массы (Приказ

Росстандарта №1622 от 04.07.2022 г.)

ГОСТ OIML R 76-1-2011   «Весы неавтоматического действия. Часть 1.

Метрологические и технические требования. Испытания»

ИТ.404512.025 ТУ «Весы автомобильные ВАЭ-Д. Технические условия»

Правообладатель

Закрытое акционерное общество «Измерительная техника»

(ЗАО «Измерительная техника»)

ИНН 5837001496

Юридический адрес: 440031, г. Пенза, ул. Кривозерье, 28

Телефон/факс: (841-2) 99-11-58

Е-mail: \\'\\л\'.Весы.р(|); itves@itves.ru

Изготовитель

Закрытое акционерное общество «Измерительная техника»

(ЗАО «Измерительная техника»)

ИНН 5837001496

Адрес: 440031, г. Пенза, ул. Кривозерье, 28

Теле(он/(акс: (841-2) 99-11-58

Е-mail: www.Becbi.p(; itves@itves.ru

Испытательный центр

Западно-Сибирский (илиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт (изико-технических и радиотехнических измерений»

(Западно-Сибирский (илиал ФГУП «ВНИИФТРИ»)

Адрес: 630004, г. Новосибирск, пр. Димитрова, д. 4

Юридический адрес: 141570, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП «ВНИИФТРИ», корп. 11

Теле(он: +7 (383) 210-08-14, (акс: +7 (383) 210-13-60

Е-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556

В части вносимых изменений

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, 31

Адрес места осуществления деятельности:    119361, г. Москва,

вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Теле(он/(акс: (495) 437-55-77 / 437-56-66

Адрес в Интернет: www.rostest.ru

Адрес электронной почты info@rostest.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц № 30004-13 от 29.03.2018 г.
