№1687 от 06.08.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 267596
О внесении изменений в сведения об утвержденном типе средств измерений Комплексы измерительно-вычислительные и управляющие Mark VIe Migrations
Приказы по основной деятельности по агентству Вн. Приказ № 1687 от 06.08.2021
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «06» августа 2021 г. № 1687
Сведения
об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Комплексы измерительновычислительные и управляющие |
Mark Vie Migrations |
76401-19 |
«GE Energy Control Solutions LLC», США, «GE Oil & Gas Hungary, Kft.», Венгрия |
«Nexus Controls LLC», США, «Baker Hughes Hungary, Kft.», Венгрия |
ООО «Бейкер Хьюз Рус Инфра», г. Москва | ||
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» августа 2021 г. № 1687
Лист № 1 Регистрационный № 76401-19 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительно-вычислительные и управляющие Mark VIe Migrations
Назначение средства измеренийКомплексы измерительно-вычислительные и управляющие Mark VIe Migrations (далее
- ИВК) предназначены для измерений электрических сигналов и преобразовании цифровых сигналов в сигналы управления и регулирования.
Описание средства измеренийПринцип действия ИВК основан на измерении электрических сигналов, преобразовании их в цифровой код, обработке результатов измерений по заданному алгоритму и преобразовании цифровых сигналов в сигналы управления и регулирования.
ИВК строятся по модульному принципу и в общем случае состоят из логических контроллеров типов IS220UCSAH1A, IS420UCSBH1A, IS420UCSBH3A, IS420UCSBH4A, IS420UCSCx/y/z, измерительных модулей ввода/вывода, представленных в таблице 2, связующих и сетевых компонентов и операторских станций управления.
ИВК могут иметь в составе измерительные модули комплексов измерительновычислительных и управляющих Mark* VIe, Mark* VIeS, Mark* VIe migrations (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 37805-14).
Логические контроллеры получают информацию об измеренных значениях от измерительных модулей ввода/вывода посредством сети Ethernet. Измерительные модули ввода/вывода включают два порта Ethernet, локальный источник питания, локальный процессор и плату сбора данных и монтируются на плате с клеммниками барьерного или блочного типа.
Измеренные значения отображаются на мнемосхемах мониторов операторских станций управления, гистограмм, трендов, текстов, рисунков и цветовой окраски элементов мнемосхем, а также интегрируется в базу данных ИВК.
Компоненты ИВК изготавливаются в общепромышленном и взрывозащищенном исполнении.
ИВК размещаются в приборных шкафах.
Основные функции ИВК:
-
- измерение сигналов напряжения постоянного тока, напряжения переменного тока синусоидальной формы;
-
- измерение частоты, пропорциональной количеству оборотов;
-
- выполнение функций сигнализации и противоаварийной защиты;
-
- управление технологическим процессом в реальном масштабе времени в соответствии с заложенными алгоритмами;
-
- формирование сигналов управления и регулирования;
-
- накопление, регистрация, отображение и хранение измеренных значений.

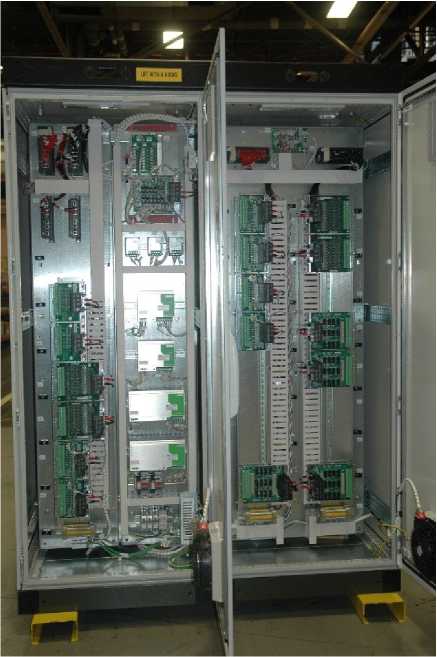

Общий вид ИВК представлен на рисунке 1.

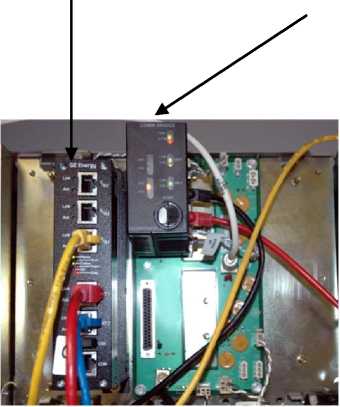

Логический контроллер
Измерительный модуль ввода/вывода
Рисунок 1 - Общий вид ИВК
Пломбирование ИВК не предусмотрено.
Программное обеспечениеПрограммное обеспечение ИВК разделено на две части - встроенное программное обеспечение (далее - ПО) и ПО, устанавливаемое на персональный компьютер (операторскую станцию управления).
Встроенное ПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память ИВК на заводе изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования ИВК.
Метрологические характеристики ИВК нормированы с учетом встроенного ПО.
ПО, устанавливаемое на персональный компьютер, не влияет на метрологические характеристики модулей.
Для обеспечения защиты программного обеспечения от преднамеренных и непреднамеренных изменений предусмотрено:
-
- разделение уровней доступа для различных категорий пользователей;
-
- защита с помощью паролей, карт-ключей и других специализированных средств;
-
- регистрация событий в системном журнале;
-
- формирование архива всех действий пользователей;
-
- наличие антивирусного программного обеспечения;
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ControlST |
Номер версии (идентификационный номер) ПО, не ниже
V07.01.xx
Таблица 2 - Метрологические характеристики
|
Измерительный модуль ввода/вывода |
Тип измерительных каналов |
Диапазон измерений |
Пределы допускаемой погрешности |
|
PAIC (YAIC) |
входные |
от 1 до 5 В |
±0,08 В |
|
от 0 до 5 В1) |
±0,2 В | ||
|
от 0 до 10 В1) |
±0,4 В | ||
|
от 4 до 20 мА |
±0,4 мА | ||
|
от 0 до 1 мА1) |
±0,04 мА | ||
|
выходные |
от 0 до 20 мА |
±0,4 мА | |
|
PAOC |
выходные |
от 0 до 20 мА |
±0,4 мА |
|
PHRA (YHRA) |
входные |
от 0 до 5 В1) |
±0,2 В |
|
от 0 до 10 В1) |
±0,4 В | ||
|
от 4 до 20 мА |
±0,4 мА | ||
|
от 0 до 1 мА1) |
±0,04 мА | ||
|
PPRO (YPRO) |
входные |
от 2 до 20000 Гц |
±1 % измеряемой величины |
|
PRTD |
входные |
от -51 до +249 °C (Ni120, а=0,00672) |
±1,1 °С |
|
от -51 до +700 °C (Pt100, а=0,00385, а=0,00391, а=0,00392) |
±2,2 °С | ||
|
от -51 до +204 °C (Pt100, а=0,00385, а=0,00391, а=0,00392) |
±1,1 °С | ||
|
от -51 до +204 °C (Pt200, а=0,00385, а=0,00392) |
±1,1 °С | ||
|
от -51 до +260 °C (Си10, а=0,00427) |
±5,55 °С | ||
|
PSVO |
входные |
от 0,07 до 7,07 В СКЗ (частота от 10 до 200 Гц) |
±0,07 В СКЗ |
|
от 2 до 12000 Гц |
±1 % измеряемой величины | ||
|
выходные |
от -10 до 10 мА1) |
±0,4 мА | |
|
от -20 до 20 мА1) |
±0,8 мА | ||
|
от -40 до 40 мА1) |
±1,6 мА | ||
|
от -80 до 80 мА1) |
±3,2 мА | ||
|
PTCC(YTCC) |
входные |
от -95 до +599 °C (тип E) |
±15 °C |
|
от -109 до +792 °C (тип J) | |||
|
от -153 до +1096 °C (тип K) | |||
|
от 0 до +1452 °C (тип S) | |||
|
от -166 до +386 °C (тип T) | |||
|
от -8 до +45 мВ |
±53 мкВ | ||
|
PTUR (YTUR) |
входные |
от 2 до 20000 Гц |
±1 % измеряемой величины |
|
PAMC |
входные |
от -1,25 до 1,25 В |
±0,05 В |
|
от -2,5 до 2,5 В |
±0,1 В | ||
|
от 0 до 5,0 В1) |
±0,2 В | ||
|
от 0 до 10,0 В1) |
±0,4 В |
|
Измерительный модуль ввода/вывода |
Тип измерительных ка налов |
Диапазон измерений |
Пределы допускаемой погрешности |
|
PVIB (YVIB) |
входные |
от 0,1 до 4,5 В пик-пик (частота от 10 до 200 Гц) |
±0,05 В пик-пик |
|
от 0,15 до 4,5 В пик-пик (частота от 200 до 700 Гц) |
±0,15 В пик-пик | ||
|
от 0,1 до 2 В пик-пик (частота от 10 до 700 Гц) |
±2 % измеряемой величины (в диапазоне от 10 до 200 Гц включ.) ±5 % измеряемой величины (в диапазоне свыше 200 до 700 Гц) | ||
|
от 0,1 до 7,25 В пик-пик (частота от 10 до 700 Гц) | |||
|
от 0,1 до 1,5 В пик-пик (частота от 10 до 350 Гц) |
±0,015 В пик-пик | ||
|
от 0,5 до 20 В1) |
±0,2 В | ||
|
от 2 до 20000 Гц |
±0,34 Гц | ||
|
PCLA |
входные |
от 0 до +537 °C (тип E) |
±15 °C |
|
от 0 до +713 °C (тип J) | |||
|
от 0 до +967 °C (тип K) | |||
|
от 0 до +1452 °C (тип S) | |||
|
от -166 до +302 °C (тип T) | |||
|
от -16 до +63 мВ |
±0,08 мВ | ||
|
от -16 до +63 мВ |
±0,11 мВ | ||
|
от 0 до 5,0 В1) |
±0,2 В | ||
|
от 0 до 10,0 В1) |
±0,4 В | ||
|
от 0 до 20 мА |
±0,4 мА | ||
|
от 1 до 200 Ом |
±0,4 Ом | ||
|
от 1 до 400 Ом |
±0,4 Ом | ||
|
выходные |
от 0 до 20 мА |
0,1 мА | |
|
PGEN |
входные |
от 0 до 5,0 В1) |
±0,2 В |
|
от 0 до 10,0 В1) |
±0,4 В | ||
|
от 4 до 20 мА |
±0,4 мА | ||
|
PPRA |
входные |
от 2 до 20000 Гц |
±1 % измеряемой величины |
|
PSVP |
входные |
от 0,07 до 7,07 В СКЗ (частота от 10 до 200 Гц) |
±0,07 В СКЗ |
|
от 2 до 20000 Гц |
±1 % измеряемой величины | ||
|
PPDA |
входные |
от 0 до 10,0 В1) |
±0,4 В |
|
Измерительный модуль ввода/вывода |
Тип измерительных ка налов |
Диапазон измерений |
Пределы допускаемой погрешности |
|
от 0 до 5,0 В1) |
±0,02 В | ||
|
от 0 до 10,0 В1) |
±0,04 В | ||
|
от 4 до 20 мА |
±0,04 мА | ||
|
от 0 до +537 °C (тип E) | |||
|
от 0 до +713 °C (тип J) | |||
|
от 0 до +967 °C (тип K) | |||
|
от 0 до +1452 °C (тип S) |
±15 °C | ||
|
от -166 до +302 °C (тип T) | |||
|
от 0 до +1663 °C (тип B) | |||
|
от 0 до +1097 °C (тип N) | |||
|
от 0 до +961 °C (тип R) | |||
|
от -77 до +223 °C (Ni120, а=0,00672) |
±1,1 °С | ||
|
PUAA (YUAA) |
входные |
от -108 до +428 °C (Pt100, а=0,00392) |
±2,25 °С |
|
от -108 до +430 °C (Pt100, а=0,00391) |
±2,25 °С | ||
|
от -80 до +657 °C (Pt100, а=0,00385) |
±2,25 °С | ||
|
от -79 до +642 °C (Pt100, а=0,00393) |
±1,15 °С | ||
|
от -62 до +247 °C (Pt200, а=0,00392) |
±1,15 °С | ||
|
от -62 до +247 °C (Pt200, а=0,00385) |
±1,15 °С | ||
|
от -39 до +231 °C (Cu10, а=0,00427) |
±5,6 °С | ||
|
от 1 до 450 Ом |
±0,9 Ом | ||
|
выходные |
от 0 до 20 мА |
±0,2 мА | |
|
1) Может использоваться обратная полярность. | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220+_22 |
|
- частота переменного тока, Гц |
50±1 |
|
Габаритные размеры, мм, не более: | |
|
- глубина |
2300 |
|
- ширина |
600 |
|
- высота |
1200 |
|
Масса отдельного шкафа, кг, не более |
550 кг |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от 0 до +40 |
|
- относительная влажность, %, не более |
95, без конденсации влаги |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет |
18,4 |
наносится на маркировочную табличку ИВК и на титульный лист паспорта типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Комплексы измерительно-вычислительные и управляющие Mark VIe migrations |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 1707/1-311229-2019 |
1 экз. |
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексам измерительно-вычислительным и управляющим Mark VIe MigrationsТехническая документация фирм-изготовителей
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
06 августа 2021 г.
№ 1687
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений об изготовителе (правообладателе) утвержденного типа средств измерений, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.
-
3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
исполнением настоящего приказа оставляй!) Засобой.
Подлинник электронного документа, подписанного ЭП,
-
4. Контроль за
хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Руководитель
А.П.Шалаев
Сертификат: 028BB28700A0AC3E9843FA50B54F4O6F4C Кому выдан: Шалаев Антон Павлович
Действителен: с 29.12.2020 до 29.12.2021
