МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

04 июля 2024 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания  типов  средств измерений,

прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                    Е.Р.Лазаренко

f                            \

Подлинник электронного документа, подписанного ЭП,

хранится в системе электронного документооборота

Федерального агентства по техническому регулированию и

метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от « __ » __________ 2024 г. № 1_^з

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июля 2024 г. № 1603

Регистрационный № 29671-09

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

рН-метры рН-150МИ и иономеры модификаций рХ-150МИ, рХ-150.1МИ и рХ-150.2МИ

рН-метры рН-150МИ и иономеры модификаций рХ-150МИ, рХ-150.1МИ и рХ-150.2МИ (далее - приборы) предназначены для измерения показателя активности ионов водорода (рН), показателя активности других одновалентных и двухвалентных ионов (рХ), окислительно-восстановительного потенциала (Eh) и температуры (t) водных растворов, а также для непосредственного измерения рН мяса и мясопродуктов.

Приборы состоят из:

• - первичных измерительных преобразователей: измерительных электродов, электродов сравнения (далее - электродная система) и термодатчиков;

• - вторичных измерительных преобразователей (далее - преобразователь);

• - комплекта принадлежностей для выполнения измерений.

Работа преобразователей основана на преобразовании электродвижущей силы (ЭДС) электродной системы, термодатчика и других первичных датчиков в пропорциональное по величине напряжение, преобразуемое в дальнейшем в сигналы информации, индицируемые на цифровом отсчетном устройстве (например, рН, рХ, температура и др.).

рН-метры модели рН-150МИ предназначены для измерения рН, Eh, и t в водных растворах, а также непосредственного измерения рН мяса и мясопродуктов в производственных условиях.

В зависимости от вида определяемых ионов, иономеры модели рХ-150МИ изготавливаются в трех исполнениях:

рХ-150МИ - предназначен для измерения рН, рХ и массовой концентрации (сХ) других одновалентных и двухвалентных ионов, Eh и t водных растворов.

рХ-150.1 МИ - предназначен для измерения рХ и массовой доли (сХ) нитрат-ионов, а также t в водных растворах проб растительной, пищевой продукции, почв, природных и сточных вод.

рХ-150.2МИ - предназначен для измерения рХ и массовой концентрации (сХ) ионов натрия, а также рН и t в химически обессоленной воде и конденсате пара котлов высокого давления и турбин, а так же для использования в системах химического контроля за состоянием Н⁺-катионитовых фильтров.

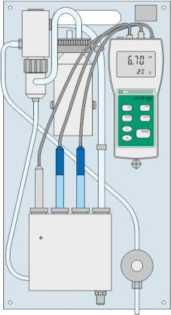

Рис.1. Фотография внешнего вида рН-метров рН-150МИ и иономеров модификаций рХ-150МИ, рХ-150.1МИ и рХ-150.2МИ.

Диапазоны измерений и цена наименьшего разряда цифрового отсчетного устройства (дискретность) преобразователя приведены в таблице 1.

Таблица 1

Примечание - Диапазоны измерений приборов в режимах рН, рХ и сХ приводятся в эксплуатационной документации, находятся внутри диапазонов показаний преобразователей и определяются диапазонами измерений конкретных типов электродов, используемых с прибором.

Пределы допускаемой основной абсолютной погрешности приведены в таблице 2:

Таблица 2

Питание преобразователей осуществляется от автономного источника, состоящего из четырех элементов напряжением от 1,25 В до 1,5 В (допускается применение любого другого автономного источника с напряжением от 5 до 6 В).

Предусмотрено так же питание преобразователей через блок сетевого однофазного переменного тока напряжением (220 + 22) В.

Потребляемая мощность от сети переменного тока при номинальном напряжении питания, В-А, не более

Габаритные размеры, мм, не более

Масса, кг, не более:

- преобразователя

- прибора

Средняя наработка на отказ, ч, не менее Средний срок службы, лет

Условия эксплуатации:

• - диапазон температуры окружающего воздуха, ^оС

• - относительная влажность воздуха, %

°С;

- диапазон атмосферного давления, кПа

106,7;

от 630 до 800.

наносится на корпус преобразователя в виде наклейки и на формуляр методом компьютерной графики.

Комплектность приборов приведена в таблице 3.

Таблица 3

РД 52.24.361-2008 Массовая концентрация хлоридов в водах. Методика выполнения измерений потенциометрическимским методом с ионселективным электродом.

РД 52.24.360-2008 Массовая концентрация фторидов в водах. Методика выполнения измерений потенциометрическим методом с ионселективным электродом

РД 52.24.495-2005 Водородный показатель и удельная электрическая проводимость вод. Методика выполнения измерений электрометрическим методом

ГОСТ 29270-95 Продукты переработки плодов и овощей. Методы определения нитратов

РД 52.24.367-2010 Массовая концентрация нитратов в водах. Методика выполнения измерений потенциометрическим методом с ионселективным электродом

ГОСТ 4386-89 Вода питьевая. Методы определения массовой концентрации фторидов.

РД 52.24.365-2008 Массовая концентрация натрия в водах. Методика выполнения измерений потенциометрическим методом с ионселективным электродом.

ГОСТ 8.120-99 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений рН;

ГОСТ 22261-94 Средства измерений электрических и технические условия;

ТУ 4215-051-89650280-2009 «рН-метры рН-150МИ

рХ-150МИ, рХ-150.1МИ и рХ-150.2МИ».

Общество с ограниченной ответственностью

(ООО «Измерительная техника»)

Юридический адрес: 105082, г. Москва, ул. Бакунинская, д. 58, стр. 1, эт. 1, помещ. II, ком. 2

Телефон/факс: (495) 232-49-74, 232-42-14 (многоканальные) E-mail: izmteh@izmteh.ru, Интернет: http://www.izmteh.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области» (ФБУ «ЦСМ Московской области»)

Юрид.адрес: 141570, Московская обл., Солнечногорский р-н, пгт Менделеево

Телефон: (495) 994-2210, факс: 8 (495) 994-2211

E-mail: info@mencsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30083-2014.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июля 2024 г. № 1603

Регистрационный № 41622-09

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Электроды стеклянные ЭС-1

Электроды стеклянные ЭС-1 (далее - электроды) предназначены для измерений активности ионов водорода (рН) водных растворов и взвесей в широком диапазоне температур.

Каждый электрод выполнен в виде стеклянной трубки, с одной стороны которой припаяна мембрана или вклеен капилляр из специального электродного стекла, селективного к ионам водорода. Внутренняя полость электрода заполнена буферным раствором, в который погружен хлорсеребряный электрод.

На верхнем торце электрода установлена пластмассовая втулка, из которой выходит экранированный кабель, оснащенный разъемом, соединяющим электрод с иономером или рН-метром.

При контакте рабочей мембраны с анализируемым раствором между ними происходит обмен ионами водорода, что приводит к соответствующему изменению потенциала стеклянного электрода.

Измерение активности ионов водорода (рН) проводится методом прямой потенциометрии, т.е. измерением потенциала электрода относительно электрода сравнения (вспомогательного) с помощью рН-метра или иономера.

Электроды выпускаются в четырех модификациях ЭС-101YZ, 3C-103YZ, ЭС-106YZ и ЭС-108YZ, которые в зависимости от назначения имеют различные конструктивные исполнения (YZ - конструктивное исполнение, где Y - 0 или 1; Z - от 1 до 9). Модификации ЭС-101YZ и ЭС-108YZ выпускаются в 1-ом, 3C-103YZ - в 7-ми, 3C-106YZ - в 11-ти конструктивных исполнениях.

Электрод является невосстанавливаемым однофункциональным изделием.

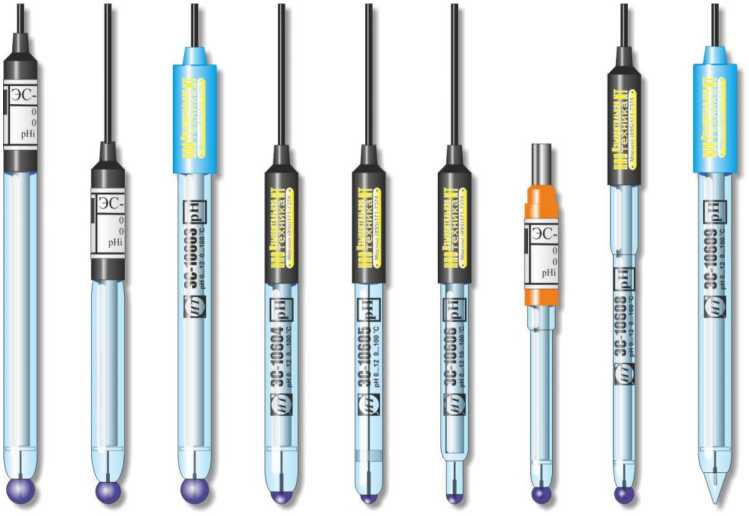

Рис.1. Фотография внешнего вида электродов стеклянных ЭС-1.

Предельные значения линейного диапазона водородной характеристики электродов, диапазон температуры анализируемой среды и электрическое сопротивление электродов соответствуют значениям, приведенным в таблице 1.

Примечание. Верхнее предельное значение рН линейного диапазона водородной характеристики указано для растворов с концентрацией ионов натрия не более 0,1 моль/дм³.

Таблица 1

Электроды выпускаются с координатами изопотенциальной точки, приведенными в таблице 2.

Потенциал электродов Е в растворе 0,05 М тетраоксалата калия (для ЭС-10611 в 0,1 М растворе соляной кислоты) относительно электрода сравнения хлорсеребряного насыщенного по ГОСТ 17792-72, температура, при которой выполняются измерения потенциала должны соответствовать значениям, указанным в таблице 2.

Таблица 2

Крутизна водородной характеристики электрода St в линейной части кривой при выпуске из производства должна быть по абсолютной величине не менее значений, приведенных в таблице 3.

Таблица 3

Отклонение водородной характеристики от линейности в диапазонах значений рН (указанных в таблице 1), рН, не превышает:

• - при температуре раствора 20 °С:

ЭС-10301, ЭС-10302, ЭС-10303, ЭС-10307, ЭС-10308, ЭС-1О6О1_10611

• - при температуре раствора 25 °С:

ЭС-10102, ЭС-10304, ЭС-10305

• - при температуре раствора 70 °С:

ЭС-10802

Габаритные размеры, мм, не более:

диаметр длина

Масса (с кабелем), г, не более

Вероятность безотказной работы за 1000 часов, не менее

Условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %

• - атмосферное давление, кПа

мм рт.ст.

наносится на титульный лист эксплуатационных документов тип циальным штампом.

Комплектность электродов стеклянных ЭС-1 приведена в таблице 4.

Таблица 4

изложены в эксплуатационных документах на вторичные преобразователи (иономеры и рН-метры), в комплекте с которыми эксплуатируются электроды.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 16287-77 Электроды стеклянные промышленные для определения активности ионов водорода ГСП. Технические условия;

ГОСТ 8.120-99 ГСИ. Государственная поверочная схема для средств измерений pH;

ТУ 4215-012-89650280-2009 Электроды стеклянные ЭС-1. Технические условия.

Общество с ограниченной ответственностью «Измерительная техника» (ООО «Измерительная техника»)

Юридический адрес: 105082, г. Москва, ул. Бакунинская, д. 58, стр. 1, эт. 1, помещ. II, ком. 2

Телефон/факс: (495) 232-49-74, 232-42-14 (многоканальные)

E-mail: izmteh@ izmteh.ru, Интернет: http://www.izmteh.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области» (ФБУ «ЦСМ Московской области»)

Юрид.адрес: 141570, Московская обл., Солнечногорский р-н, пгт Менделеево

Телефон: (495) 994-2210, факс: 8 (495) 994-2211

E-mail: info@mencsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30083-2014.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» июля 2024 г. № 1603

Регистрационный № 41623-09

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Электроды сравнения ЭСр-1

Электроды сравнения ЭСр-1 (далее - электроды) предназначены для создания опорного потенциала при проведении потенциометрических измерений в водных растворах и взвесях.

Электрод выполнен в виде стеклянной или пластмассовой трубки, внутри которой расположен потенциалообразующий полуэлемент, который представляет собой электрохимическую систему металл/электролит или металл/соль металла/электролит, или специальное стек-ло/электролит. На границе раздела фаз этих систем происходит самопроизвольное перераспределение заряженных частиц, в результате чего возникает устойчивый скачок потенциала, который используется как опорный потенциал при потенциометрических измерениях. Необходимым условием работы электродов сравнения является контакт заполняющего его электролита с анализируемым раствором, который осуществляется при помощи электролитических ключей, выполненных из пористых материалов.

На верхнем торце электрода установлена пластмассовая втулка, из которой выходит экранированный кабель, оснащенный разъемом, соединяющим электрод с иономером или рН-метром.

Электроды выпускаются в пяти модификациях ЭСр-101YZ, ЭСр-102YZ, ЭСр-103YZ, ЭСр-104YZ и ЭСр-107YZ, которые в зависимости от назначения имеют различные конструктивные исполнения (YZ - конструктивное исполнение, где Y - 0 или 1; Z - от 1 до 9). Модификации ЭСр-101YZ выпускаются в 12-ти, ЭСр-l02YZ, ЭСр-l03YZ и ЭСр-l04YZ - в 1-ом, ЭСр-107YZ - в 2-х конструктивных исполнениях.

Электрод является невосстанавливаемым однофункциональным изделием.

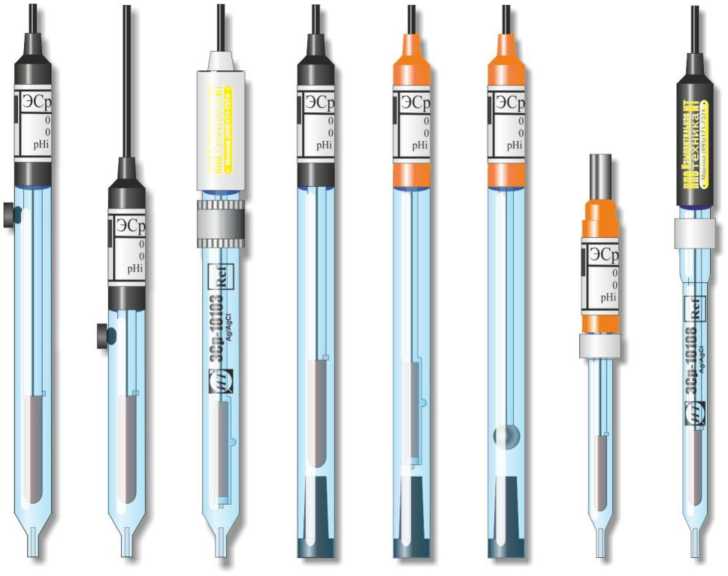

Рис.1. Фотография внешнего вида электродов сравнения ЭСр-1.

Модификации электродов, электрохимическая схема и особенности конструкции представлены в таблице 1.

Таблица 1

Потенциал электродов (Е) относительно нормального водородного электрода (н.в.э.) при температуре (20+0,5) °С, диапазоны температур анализируемой среды и температурный коэффициент потенциала электродов соответствуют величинам, приведенным в таблице 2.

Таблица 2

*Электролит в потенциалопределяющей части электрода.

Электрическое сопротивление электродов, кОм, при температуре (20+0,5) °С

• - для всех модификаций кроме ЭСр-10112 и ЭСр-10401

• - ЭСр-10112

• - ЭСр-10401

Нестабильность потенциала электродов за 8 часов по абсолютной величине, мВ, не более

Масса (с кабелем), г, не более

Вероятность безотказной работы за 1500 часов, не менее

Габаритные размеры электродов соответствуют данным, приведенным в таблице 3.

Таблица 3

Условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %

• - атмосферное давление, кПа

мм рт.ст.

наносится на титульный лист эксплуатационных документов тип циальным штампом.

Комплектность электродов сравнения ЭСр-1 приведена в таблице 4.

изложены в эксплуатационных документах на вторичные преобразователи (иономеры и рН-метры), в комплекте с которыми эксплуатируются электроды.

ГОСТ 8.120-99 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений рН;

ГОСТ 16286-84 Преобразователи потенциометрические ГСП. Электроды вспомогательные промышленные. Технические условия (с Изменениями № 1, 2);

ТУ 4215-020-89650280-2009 Электроды сравнения ЭСр-1. Технические условия.

Общество с ограниченной ответственностью «Измерительная техника» (ООО «Измерительная техника»)

Юридический адрес: 105082, г. Москва, ул. Бакунинская, д. 58, стр. 1, эт. 1, помещ. II, ком. 2

Телефон/факс: (495) 232-49-74, 232-42-14 (многоканальные)

E-mail: izmteh@izmteh.ru, Интернет: http://www.izmteh.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области» (ФБУ «ЦСМ Московской области»)

Юрид.адрес: 141570, Московская обл., Солнечногорский р-н, пгт Менделеево

Телефон: (495) 994-2210, факс: 8 (495) 994-2211

E-mail: info@mencsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30083-2014.
