№1489 от 05.07.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 28496
О переоформлении свидетельства об утверждении типа средства измерений № 52381 "Корректоры СПГ762" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ5 июля 2017 г.
1489
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 52381 «Корректоры СПГ762» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением АО НПФ ЛОГИКА от 17 апреля 2017 г. № 156ТД приказываю:
-
1. Внести изменения в описание типа на корректоры СПГ762, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 37670-13, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 52381 «Корректоры СПГ762», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 37670-13, в связи с изменением названия предприятия-изготовителя с ЗАО НПФ ЛОГИКА, г. Санкт-Петербург на АО НПФ ЛОГИКА, г. Санкт-Петербург.
-
3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его
юридическому лицу или индивидуальному предпринимателю.
4. Контроль за исполь^нибМтаетседигетт^™^ собой.
•и хранится в системе электронного документооборота
Федеральное агентство по техническому регулированию и метрологии.
Заместитель Руководителя
А.П. Шалаев
Сертификат: 00E1O36E5FD611E780D5E0071BB8A26129 Кому выдан: Шалаев Антон Павлович Действителен: с 04.07.2017 до 04.07.2018
_
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «05» июля 2017 г. № 1489ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Корректоры СПГ762 Назначение средства измеренийКорректоры СПГ762 предназначены для измерения электрических сигналов, соответствующих параметрам технических газов различного состава, транспортируемых по трубопроводам.
Корректоры рассчитаны для работы в составе измерительных комплексов (систем), предназначенных для учета метана, этана, пропана, н-бутана, и-бутана, н-пентана, и-пентана, гексана, азота, аргона, аммиака, водорода, гелия-4, диоксида углерода, моноксида углерода, кислорода, этилена, сероводорода и их смесей (в том числе, доменного и коксового газов), ацетилена, воздуха, неона, пропилена, хлора и природного газа.
Описание средства измеренийПринцип работы корректоров состоит в измерении входных электрических сигналов, поступающих от датчиков расхода, температуры, давления, разности давлений и других параметров газа, транспортируемого по трубопроводам, с последующим расчетом значений расхода и объема газа, приведенных к стандартным условиям (Тс=20 °C, Рс=0,101325 МПа).
Корректоры обеспечивают обслуживание до двенадцати трубопроводов. Непосредственно к корректору могут быть подключены восемь датчиков с выходным сигналом тока, четыре с частотным или импульсным выходным сигналом и четыре с сигналом сопротивления, образуя конфигурацию входов 8I+4F+4R. Для модификации 762.2, посредством адаптеров АДС97, подключаемых по дополнительному интерфейсу RS485, конфигурация входов может быть расширена до 12I+8F+8R при подключении одного и до 16I+12F+12R при подключении двух адаптеров.
Выпускается две модификации корректоров - 762.1 и 762.2. Модификация 762.2 отличается наличием дополнительного (второго) коммуникационного порта RS485.

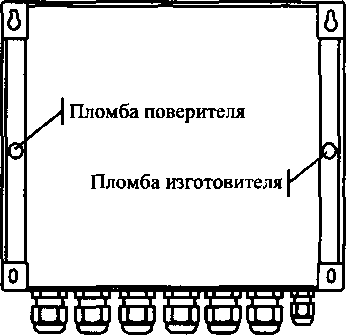

Общий вид и схема пломбирования корректоров СПГ762 представлены на рисунке 1.
Рисунок 1 - Общий вид и схема пломбирования (вид сзади) корректоров СПГ762 Программное обеспечение
Программное обеспечение (ПО) корректоров встроенное, неперезагружаемое, метрологически значимое, реализует вычислительные, диагностические и интерфейсные функции согласно эксплуатационной документации.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений "высокий" по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование | |
|
Номер версии (идентификационный номер) |
2.0 |
|
Цифровой идентификатор (контрольная сумма) |
4С0С |
Метрологические и технические характеристики
|
Таблица 2 - Метрологические характеристики корректоров С |
ЛГ762 |
|
1 |
2 |
|
Диапазоны измерений сигналов постоянного тока, соответствующих давлению, разности давлений, температуре, расходу, плотности, удельной теплоте сгорания и относительной влажности, мА: |
от 0 до 5; от 0 до 20; от 4 до 20 |
|
Диапазон измерений сигналов сопротивления, соответствующих температуре, Ом: |
от 39 до 250 |
|
Диапазон измерений частоты импульсных сигналов, соответствующих расходу, Гц: |
отЗЮ^доб-Ю3 |
|
Диапазон показаний давления, МПа: |
от 0 до 10 |
|
Диапазон показаний разности давлений, кПа: |
от 0 до 1000 |
|
Диапазон показаний температуры, °C: |
от -50 до +200 |
|
Диапазон показаний объемного расхода, м3/ч: |
от 0 до 9108 |
|
Диапазон показаний массового расхода, кг/ч: |
от Одо 9-108 |
|
Диапазон показаний объема, м3: |
от Одо 91011 |
|
Диапазон показаний массы, кг: |
от Одо 9-10й |
|
Диапазон показаний плотности, кг/м3: |
от 0,5 до 150 |
|
Диапазон показаний относительной влажности, %: |
от 0 до 100 |
|
Пределы допускаемых, приведенных к максимальныму значениям диапазонов измерений, погрешностей измерений объемного и массового расхода, давления, температуры, плотности, удельной теплоты сгорания и относительной влажности при входных сигналах постоянного тока, %: - от 0 до 20 мА и от 4 до 20 мА - от 0 до 5 мА |
±0,05 ±0,1 |
|
Пределы допускаемой, приведенной к максимальному значению диапазона измерений, погрешности измерений разности давлений при применении преобразователей с пропорциональной характеристикой и входных сигналах постоянного тока, %: - от 0 до 20 мА и от 4 до 20 мА - от 0 до 5 мА |
±0,05 ±0,1 |
|
1 |
2 |
|
Пределы допускаемой, приведенной к максимальному значению диапазона измерений, погрешности измерения разности давлений при применении преобразователей с квадратичной характеристикой и входных сигналах тока, %: - от 0 до 20 мА и от 4 до 20 мА - от 0 до5 мА |
±0,1 ±0,15 |
|
Пределы допускаемой абсолютной погрешности измерения температуры при входных сигналах сопротивления и преобразователях температуры, °C: - PtlOO, юоп, юом - Pt50, 50П, 50М |
±0,1 ±0,15 |
|
Пределы допускаемой относительной погрешности измерения объемного и массового расхода при применении преобразователей с импульсным выходным сигналом, %: |
±0,05 |
|
Пределы допускаемой относительной погрешности хода часов, %: |
±0,01 |
|
Пределы допускаемой относительной погрешности вычисления параметров, %: |
±0,02 |
Таблица 3 - Технические характеристики корректоров СПГ762
|
Условия эксплуатации:
|
от -10 до ±50 до 95 от 84 до 106,7 |
|
Напряжение питания переменного тока, В: |
220+66 |
|
Частота напряжения питания переменного тока, Гц: |
50+1 |
|
Потребляемая мощность, не более, В А: |
7 |
|
Габаритные размеры, не более, мм: |
244x220x70 |
|
Масса, не более, кг: |
2 |
|
Средняя наработка на отказ, ч: |
75000 |
|
Средний срок службы, лет: |
12 |
наносится на лицевой панели корректора методом трафаретной печати и на первой странице эксплуатационных документов типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность
|
Корректор СПГ762.1 (2) |
1 шт. |
|
Штекер МС 1,5/2-ST-3,81 |
16 шт. |
|
Штекер МС l,5/4-ST-3,81 |
4 шт. |
|
Штекер МС l,5/5-ST-3,81 |
1 шт. |
|
Штекер MSTB 2,5/3-ST |
1 шт. |
|
Заглушка кабельного ввода |
7 шт. |
|
Паспорт (РАЖГ.421412.027 ПС) |
1 экз. |
|
Руководство по эксплуатации с методикой поверки (РАЖГ.421412.027 РЭ) |
1 экз. |
осуществляется по документу РАЖГ.421412.027 РЭ (Раздел 9) «Корректоры СПГ762. Руководство по эксплуатации», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 21.06.2013 г.
Основные средства поверки: стенд СКС6 (абсолютная погрешность формирования сигналов тока ±0,003 мА, сигналов сопротивления ±0,015 Ом, относительная погрешность формирования сигналов частоты ±0,003 %).
Знак поверки наносится на паспорт и (или) на свидетельство о поверке корректора.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к корректорам СПГ762ГОСТ 8.586.1-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 1. Принципы метода измерений и общие требования
ГОСТ 8.586.2-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 2. Диафрагмы. Технические требования
ГОСТ 8.586.3-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 3. Сопла и сопла Вентури. Технические требования
ГОСТ 8.586.4-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 4. Трубы Вентури. Технические требования
ГОСТ 8.586.5-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений
ГОСТ Р 8.740-2011 Государственная система обеспечения единства измерений. Расход и количество газа. Методика измерений при помощи турбинных, ротационных и вихревых расходомеров и счетчиков
ГОСТ 30319.1-2015 Газ природный. Методы расчета физических свойств. Общие положения.
ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода
ГСССД МР 118 - 05 Расчет плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости умеренно сжатых газовых смесей.
ТУ 4217-058-23041473-2007 «Корректоры СПГ762. Технические условия».
ИзготовительАкционерное общество «Научно-производственная фирма «Логика» (АО НПФ ЛОГИКА)
ИНН 7809002893
190020, г. Санкт-Петербург, наб. Обводного канала, 150
Тел./факс: (812) 2522940,4452745
E-mail: office@logika.spb.ru
Web-сайт: www.logika.spb.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа№ 30004-13 от 26.07.2013 г.
