№983 от 22.04.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 85517
О переоформлении свидетельства об утверждении типа средства измерений № 54913 "Датчики весоизмерительные М5023" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 983 от 22.04.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ22 апреля 2019 г.
№ 983
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 54913 «Датчики весоизмерительные М5023» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО Н1Ш «Метра» от 06 февраля 2019 г. № И-17/19-Дир и № И-18/19-Дир приказываю:
-
1. Внести изменения в описание типа на датчики весоизмерительные М5023, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 57199-14, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу ГОСТ 8.631-2013 (OIML R 60:2000) и распространить действие документа на датчики весоизмерительные М5023, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 54913 «Датчики весоизмерительные М5023», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 57199-14, в связи с заменой документа на методику поверки.
-
4. Управлению государственного надзора и контроля (Кузьмину А.М.), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
Подлинник Электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
С НИЯ О Ct Pi ИФИКА1 ь ЭП
Сертификат: 00E1036EE327UE880E9E0071BFC5OD276
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 08,11.2018 до 08.11.2019
к_______—-_______/Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «22» апреля 2019 г. № 983
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики весоизмерительные М5023
Назначение средства измеренийДатчики весоизмерительные М5023 (далее - датчики) предназначены для измерений силы тяжести взвешиваемого объекта и преобразования полученного результата в аналоговый нормированный электрический сигнал. Датчики используются в весовом оборудовании. Отдельно как средство измерений не применяются.
Описание средства измеренийПринцип действия датчиков основан на преобразовании силы, действующей на упругий элемент, в его деформацию и преобразовании этой деформации при помощи тензорезисторов в аналоговый нормированный электрический сигнал.
Датчик состоит из упругого элемента, наклеенных на него тензорезисторов, соединенных по мостовой электрической схеме, элементов термокомпенсации и нормирования. Вид нагрузки датчика: поперечный сдвиг.
Модификации датчиков отличаются максимальной нагрузкой - М5023-375, М5023-550, М5023-750, М5023-1100, М5023-1500, пределами допускаемой погрешности.

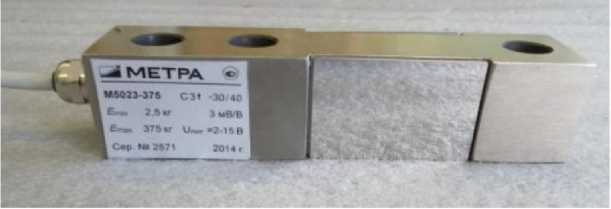

Рисунок 1 - Общий вид датчиков М5023-375, М5023-550, М5023-750

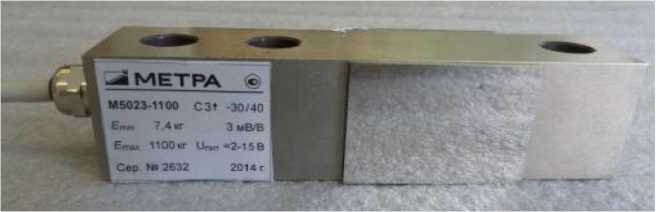

Рисунок 2 - Общий вид датчиков М5023-1100, М5023-1500
Маркировка датчиков производится на фирменной наклейке, на которой нанесены: - знак утверждения типа;
- торговая марка изготовителя;
- модификация весоизмерительного датчика;
- класс точности по ГОСТ 8.631-2013;
- вид нагрузки;
- предельные значения температуры, °С;
- минимальная статическая нагрузка Emin;
- максимальная статическая нагрузка Emax;
- относительный выходной сигнал;
- напряжение питания;
- серийный номер;
- год выпуска.
Пломбирование датчиков весоизмерительных М5023 не предусмотрено.
Программное обеспечениеотсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Класс точности по ГОСТ 8.631-2013 (OIML R 60:2000) |
С3 |
Максимальное число поверочных интервалов nmax |
3000 |
Доля от пределов допускаемой погрешности весов, pLC |
0,7 |
Максимальная статическая нагрузка Emax, кг |
375, 550, 750, 1100, 1500 |
Минимальная статическая нагрузка Emin, кг |
20 V |
Минимальный поверочный интервал vmin, кг |
Emax /10000 |
Пределы допускаемой погрешности (mpe), кг
|
±0,35 V ±0,7 v ±1,05 V |
Невозврат выходного сигнала при возврате к минимальной нагрузке, DR, кг |
Emax /6000 |
Номинальный относительный выходной сигнал, мВ/В |
3,0000±0,0075 |
Обозначение по влажности |
CH |
Составляющая погрешности, связанная с повторяемостью, кг, не более |
|mPe| |
Составляющая погрешности, связанная с ползучестью:
|
0,7 mpe 0,15 mpe |
Предел допустимой статической нагрузки Elim, % от Emax |
125 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Значение входного сопротивления датчиков, Ом |
370±20 |
Значение выходного сопротивления датчиков, Ом |
350±3 |
Предельные значения температуры, °С |
от -30 до +40 |
Габаритные размеры, не более, мм - длина |
131,0 |
- ширина |
32,0 |
- высота |
32,0 |
Масса, кг, не более |
1,0 |
Напряжение питания, В |
от 2 до 15 |
Материал упругого элемента |
нержавеющая сталь |
Вероятность безотказной работы за 2000 ч |
0,9 |
наносится фотохимическим способом на маркировочную табличку, расположенную на датчике, и типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Датчик весоизмерительный |
М5023 |
1 шт. (модификация по заказу) |
Руководство по эксплуатации |
НПКМ 451.001 РЭ |
1 экз. |
осуществляется по документу ГОСТ 8.631-2013 (OIML R 60:2000) «ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний», Приложение ДА. Методика поверки.
Основные средства поверки:
рабочие эталоны 1-го разряда по ГОСТ 8.640-2014 с пределами допускаемых значений доверительных границ относительной погрешности 6 = 0,01 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в руководство по эксплуатации.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным М5023ГОСТ 8.631-2013 (OIML R 60:2000) ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний
Государственная поверочная схема для средств измерений массы утверждена приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 года № 2818
ТУ 4274-006-10850066-2012 Датчики весоизмерительные. Технические условия
ИзготовительОбщество с ограниченной ответственностью Научно-производственное предприятие «Метра» (ООО НПП «Метра»)
ИНН 4025012510
Адрес: 249037, Калужская обл., г. Обнинск, ул. Красных зорь, д. 26
Телефон: +7 (48439) 405 78
E-mail: info@metra.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест - Москва»)
Адрес:117418, г. Москва, Нахимовский пр., 31
Телефон: +7 (499) 129 19 11
Факс:+7 (499) 124 99 96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
