МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

8 октября 2019 г.                                               № 2386_____

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 51760/1 «Комплексы контрольно-проверочные КПК-7» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «НПО «СПАРК» б/д приказываю:

  • 1. Внести изменения в описание типа на комплексы контрольнопроверочные КПК-7, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 54381-13, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Установить методику поверки по документу СПАН.441460.107 МП1 с изменением № 1 «Комплексы контрольно-проверочные КПК-7. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 24 января 2019 г., и распространить действие документа на комплексы контрольнопроверочные КПК-7, находящиеся в эксплуатации.

  • 3. Переоформить свидетельство об утверждении типа № 51760/1 «Комплексы контрольно-проверочные КПК-7», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 54381-13, в связи с внесением изменений в методику поверки.

  • 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

  • 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

С.С. Голубев

(---------------------------------Ч

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

Приказ Росстандарта №2386 от 08.10.2019, https://oei-analitika.ru


Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «8» октября 2019 г. № 2386

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы контрольно-проверочные КПК-7

Назначение средства измерений

Комплексы контрольно-проверочные КПК-7 (далее - комплексы) предназначены для воспроизведения: частоты вращения, угла поворота, напряжения постоянного и переменного тока, сопротивления постоянному и переменному току, избыточного давления жидкости, частоты следования импульсов, температуры, электрической емкости, измерений: напряжения переменного тока, сопротивления постоянному и переменному току, температуры, усиления напряжения переменного тока, электрической емкости и применяются для отображения результатов измерений и расчётных величин.

Описание средства измерений

Конструктивно, комплекс представляет собой шкаф системный (в котором расположены: промышленный компьютер, источник бесперебойного питания), монитор, блок МПТ, два блока МПК, два блока МПДТ, блок МПЧ, блок МПР, блок КТХ, термостат металлоблочный Fast Cal Low, измеритель иммитанса Е7-20, два пульта проверочных МПДТ, пульт проверочный МПТ, два пульта проверочных МПК, пульт проверочный МПР, блок проверки приемников температуры, блок проверки термоприемников , комплект жгутов, переходников и сменных частей, два рукава, две стойки манометра, бак, подставка стационарная ПС-1, подставка, блок ПСИ переключателя, рабочий стол, тумба подкатная, принтер, клавиатура, шнур RS-232, кабель сетевой PC 220B, шнур USB 2.0 (п-п).

Шкаф системный предназначен для управления процессами проверки ОК, отображения и хранения результатов проверки объектов контроля (ОК). Процесс проверки осуществляется путём выдачи управляющих команд и получения измерительной информации с блоков, подключаемых по интерфейсу RS-232C.

Компьютер (ПК) предназначен для управления режимами работы комплекса и работает под управлением операционной системы (ОС) и программного обеспечения (ПО).

Источник бесперебойного питания предназначен для бесперебойного питания ПК.

Пульт проверочный предназначен для коммутации комплекса со средствами поверки при проведении первичной и периодических поверок.

Комплект жгутов предназначен для коммутации ОК с комплексом.

Функционально блоки включают в себя измерительные каналы (ИК):

Блок МПТ СПАН.402221.001

ИК воспроизведения частоты вращения;

ИК воспроизведения напряжения постоянного тока;

ИК воспроизведения напряжения переменного тока;

ИК напряжения постоянного тока;

ИК воспроизведения частоты следования импульсов;

ИК напряжения переменного тока.

Блок МПК СПАН.407629.001

ИК воспроизведения угла поворота;

ИК воспроизведения сопротивления постоянному току;

ИК воспроизведения напряжения постоянного тока;

Приложение к свидетельству №_________ лист № 2

об утверждении типа средств измерений всего листов 19

ИК сопротивления постоянному току.

Блок МПК СПАН.407629.003

ИК воспроизведения угла поворота;

ИК усиления напряжения переменного тока;

ИК воспроизведения напряжения постоянного тока;

ИК воспроизведения напряжения переменного тока;

ИК сопротивления постоянному току.

Блок МПДТ СПАН.441542.001

ИК воспроизведения избыточного давления жидкости;

ИК воспроизведения напряжения постоянного тока;

ИК воспроизведения напряжения переменного тока;

ИК воспроизведения сопротивления постоянному току;

ИК воспроизведения сопротивления переменному току;

ИК сопротивления постоянному току;

ИК температуры.

Блок МПДТ СПАН.441542.002

ИК воспроизведения избыточного давления жидкости;

ИК воспроизведения напряжения постоянного тока;

ИК воспроизведения напряжения переменного тока;

ИК воспроизведения сопротивления постоянному току;

ИК воспроизведения сопротивления переменному току;

ИК сопротивления постоянному току;

ИК температуры.

Блок МПЧ СПАН.403531.001

ИК воспроизведения частоты следования импульсов;

ИК сопротивления постоянному току;

ИК температуры.

Блок МПР СПАН.403531.003

ИК воспроизведения напряжения постоянного тока;

ИК воспроизведения напряжения переменного тока;

ИК воспроизведения частоты напряжения переменного тока;

ИК воспроизведения электрической емкости;

Измеритель иммитанса Е7-20

ИК электрической емкости.

Термостат металлоблочный Fast Cal Low

ИК воспроизведения температуры.

Блок МПТ СПАН 402221.001

ИК воспроизведения частоты вращения

Принцип действия ИК основан на воспроизведении механического вращения путём подачи команд на сервоусилитель для установки частоты вращения и использования оптической обратной связи для стабилизации частоты вращения.

ИК воспроизведения напряжения постоянного тока

Принцип действия ИК основан на воспроизведении напряжения постоянного тока блоком питания постоянного тока.

ИК воспроизведения напряжения переменного тока

Принцип действия ИК основан на формировании напряжений переменного тока с помощью ЦАП, с последующим усилением и преобразованием выходного напряжения с помощью трансформатора.

ИК напряжения переменного тока

Принцип действия ИК основан на измерении напряжения в цепях постоянного тока прямым методом расчета среднеквадратичного значения из массива мгновенных отсчетов АЦП

Приложение к свидетельству №_________ лист № 4

об утверждении типа средств измерений всего листов 19

ИК воспроизведения частоты следования импульсов

Принцип действия ИК основан на формировании частоты с помощью управляемого генератора с кварцевой стабилизацией на принципе DDS (прямой цифровой синтез частоты)

ИК напряжения переменного тока

Принцип действия ИК основан на измерении напряжения в цепях переменного тока прямым методом расчета среднеквадратичного значения из массива мгновенных отсчетов АЦП.

Блок МПК СПАН 407629.001

ИК воспроизведения угла поворота

Принцип действия ИК основан на формировании угла поворота сервоприводом в составе двигателя, блока управления, датчика положения. Сигналы с датчика положения поступают в блок управления. На основании полученных сигналов блок управления рассчитывает текущее положение ротора двигателя и при необходимости производит коррекцию сигналов, подаваемых на двигатель для поддержания заданного угла с необходимой точностью.

ИК воспроизведения сопротивления постоянному току

Принцип действия ИК основан на формировании сопротивления постоянному току с помощью полевого транзистора (ПТ). Изменение напряжения на затворе ПТ приводит к изменению его сопротивления. В зависимости от падения напряжения на транзисторе и по значению требуемого сопротивления непрерывно проводится расчет необходимого тока через транзистор. Далее имитатор изменяет напряжение на затворе (малыми шагами) для обеспечения требуемого тока, и соответственно сопротивления.

Так как изменение тока, а соответственно сопротивления приводит к изменению падения напряжения на транзисторе, то весь цикл повторяется.

Данный процесс проводится непрерывно.

ИК воспроизведения напряжения постоянного тока

Принцип действия ИК основан на прямом воспроизведении напряжения постоянного тока блоком питания постоянного тока.

ИК сопротивления постоянному току

Принцип действия ИК основан на измерении сопротивления электрических цепей по 4-х проводной схеме с использованием высокоточных сигма-дельта АЦП с автокалибровкой.

Блок МПК СПАН.407629.003

ИК воспроизведения угла поворота

Принцип действия ИК основан на формировании угла поворота сервоприводом в составе двигателя, блока управления, датчика положения. Сигналы с датчика положения поступают в блок управления. На основании полученных сигналов блок управления рассчитывает текущее положение ротора двигателя и при необходимости производит коррекцию сигналов, подаваемых на двигатель для поддержания заданного угла с необходимой точностью.

ИК ослабления напряжения переменного тока

Принцип действия ИК основан на подачи входного напряжения на вход перемножающего ЦАП. Блок управления формирует цифровой код соразмерно требуемому ослаблению и так же передает его в ЦАП для формирования выходного напряжения.

ИК воспроизведения напряжения постоянного тока

Принцип действия ИК основан на воспроизведении напряжения постоянного тока блоком питания постоянного тока.

ИК воспроизведения напряжения переменного тока

Принцип действия ИК основан на формировании напряжений переменного тока с помощью ЦАП, с последующим усилением и преобразованием выходного напряжения с помощью трансформатора.

ИК сопротивления постоянному току

Приложение к свидетельству №_________ лист № 5

об утверждении типа средств измерений всего листов 19

Принцип действия ИК основан на измерении сопротивления электрических цепей по 4-х проводной схеме с использованием высокоточных сигма-дельта АЦП с автокалибровкой.

Блок МПДТ СПАН.441542.001

ИК воспроизведения избыточного давления жидкости

Принцип действия ИК основан на измерении давления, которое создаётся в рабочих полостях проверяемых приборов с помощью нагнетания жидкости гидроцилиндром. Перемещение гидроцилиндра создаёт избыточное давление в рабочих полостях ОК. Гидроцилиндр соединён с приводом, который управляется блоком управления. Давление в рабочих полостях ОК контролируется с помощью датчиков давления. Сигналы с датчиков давления так же поступают в блок управления. На основе сигналов с датчиков давления, блок управления формирует управляющие сигналы для привода, который обеспечивает установку или поддержание требуемого давления.

ИК воспроизведения напряжения постоянного тока

Принцип действия ИК основан на воспроизведении напряжения постоянного тока блоком питания постоянного тока.

ИК воспроизведения напряжения переменного тока

Принцип действия ИК основан на формировании напряжений переменного тока. Производится с помощью ЦАП, с последующим усилением и преобразованием выходного напряжения с помощью трансформатора.

ИК воспроизведения сопротивления постоянному току

Принцип действия ИК основан на формировании сопротивления постоянному току с помощью полевого транзистора (ПТ). Изменение напряжения на затворе ПТ приводит к изменению его сопротивления. В зависимости от падения напряжения на транзисторе и по значению требуемого сопротивления непрерывно производится расчет необходимого тока через транзистор. Далее имитатор изменяет напряжение на затворе (малыми шагами) для обеспечения требуемого тока, и соответственно сопротивления.

Так как изменение тока, а соответственно сопротивления приводит к изменению падения напряжения на транзисторе, то весь цикл повторяется.

Данный процесс проводится непрерывно.

ИК воспроизведения сопротивления переменному току

Принцип действия ИК основан на формировании сопротивления постоянному току с помощью ПТ. Изменение напряжения на затворе ПТ приводит к изменению его сопротивления. В зависимости от падения напряжения на транзисторе и по значению требуемого сопротивления непрерывно проводится расчет необходимого тока через транзистор. Далее имитатор изменяет напряжение на затворе (малыми шагами) для обеспечения требуемого тока, и соответственно сопротивления.

Так как изменение тока, а соответственно сопротивления приводит к изменению падения напряжения на транзисторе, то весь цикл повторяется.

Данный процесс проводится непрерывно.

ИК сопротивления постоянному току

Принцип действия ИК основан на измерении сопротивления электрических цепей по 4-х проводной схеме с использованием высокоточных сигма-дельта АЦП с автокалибровкой.

ИК температуры

Принцип действия ИК основан на прямом измерении температуры с помощью платинового термометра сопротивления (ПТС). При изменении температуры чувствительного элемента ПТС происходит изменение его сопротивления и по известным градуировочным характеристикам проводится пересчет полученного значения сопротивления в температуру чувствительного элемента.

Приложение к свидетельству №_________ лист № 6

об утверждении типа средств измерений всего листов 19

Блок МПДТ СПАН.441542.002

ИК воспроизведения избыточного давления жидкости

Принцип действия ИК основан на измерении давления, которое создаётся в рабочих полостях проверяемых приборов с помощью нагнетания жидкости гидроцилиндром. Перемещение гидроцилиндра создаёт избыточное давление в рабочих полостях ОК. Гидроцилиндр соединён с приводом, который управляется блоком управления. Давление в рабочих полостях ОК контролируется с помощью датчиков давления. Сигналы с датчиков давления так же поступают в блок управления. На основе сигналов с датчиков давления, блок управления формирует управляющие сигналы для привода, который обеспечивает установку и поддержание требуемого давления.

ИК воспроизведения напряжения постоянного тока

Принцип действия ИК основан на прямом воспроизведении напряжения постоянного тока блоком питания постоянного тока.

ИК воспроизведения напряжения переменного тока

Принцип действия ИК основан на формировании напряжения переменного тока с помощью ЦАП, с последующим усилением и преобразованием выходного напряжения с помощью трансформатора.

ИК воспроизведения сопротивления постоянному току

Принцип действия ИК основан на формировании сопротивления постоянному току с помощью ПТ. Изменение напряжения на затворе ПТ приводит к изменению его сопротивления. В зависимости от падения напряжения на транзисторе и по значению требуемого сопротивления непрерывно проводится расчет необходимого тока через транзистор. Далее имитатор изменяет напряжение на затворе (малыми шагами) для обеспечения требуемого тока, и соответственно сопротивления.

Так как изменение тока, а соответственно сопротивления приводит к изменению падения напряжения на транзисторе, то весь цикл повторяется. Данный процесс проводится непрерывно.

ИК воспроизведения сопротивления переменному току

Принцип действия ИК основан на формировании сопротивления переменному току с помощью ПТ. Изменение напряжения на затворе ПТ приводит к изменению его сопротивления. В зависимости от падения напряжения на транзисторе и по значению требуемого сопротивления непрерывно проводится расчет необходимого тока через транзистор. Далее имитатор изменяет напряжение на затворе (малыми шагами) для обеспечения требуемого тока, и соответственно сопротивления.

Так как изменение тока, а соответственно сопротивления приводит к изменению падения напряжения на транзисторе, то весь цикл повторяется.

Данный процесс проводится непрерывно.

ИК сопротивления постоянному току

Принцип действия ИК основан на измерении сопротивления электрических цепей по 4-х проводной схеме с использованием высокоточных сигма-дельта АЦП с автокалибровкой.

ИК температуры

Принцип действия ИК основан на прямом измерении температуры с помощью платинового термометра сопротивления (ПТС). При изменении температуры чувствительного элемента ПТС происходит изменение его сопротивления и по известным градуировочным характеристикам проводится пересчет полученного значения сопротивления в температуру чувствительного элемента.

Блок МПЧ СПАН.403531.001

ИК воспроизведения частоты следования импульсов

Принцип действия ИК основан на формировании частоты следования импульсов с помощью специализированной микросхемы генератора импульсов.

Приложение к свидетельству №_________ лист № 7

об утверждении типа средств измерений всего листов 19

ИК сопротивления постоянному току

Принцип действия ИК основан на измерении сопротивления электрических цепей по 4-х проводной схеме с использованием высокоточных сигма-дельта АЦП с автокалибровкой.

ИК температуры

Принцип действия ИК основан на воспроизведении температуры с помощью элемента Пельтье. В качестве датчика обратной связи, для поддержания температуры применяется ПТС.

Блок МПР СПАН.403531.003

ИК воспроизведения напряжения постоянного тока

Принцип действия ИК основан на прямом воспроизведении напряжения постоянного тока блоком питания постоянного тока.

ИК воспроизведения напряжения переменного тока

Принцип действия ИК основан на формировании напряжения переменного тока с помощью ЦАП, с последующим усилением и преобразованием выходного напряжения с помощью трансформатора.

ИК воспроизведения частоты напряжения переменного тока

Принцип действия ИК основан на формировании частоты с помощью управляемого генератора с кварцевой стабилизацией на принципе DDS (прямой цифровой синтез частоты)

ИК воспроизведения электрической емкости

Принцип действия ИК основан на формировании электрической емкости с помощью механически управляемого конденсатора переменной емкости (КПЕ) с контролем положения ротора КПЕ.

Измеритель иммитанса Е7-20

ИК электрической емкости

Принцип ИК основан на преобразовании иммитансных параметров измеряемого объекта в два напряжения, одно из которых пропорционально току, протекающему через исследуемый объект, другое напряжению на нем. Отношение этих напряжение равно комплексной проводимости или комплексному сопротивлению объекта.

Термостат металлоблочный Fast Cal Low

ИК воспроизведения температуры

Принцип действия ИК основан на воспроизведении температуры программно управляемым калибратором температуры Fast Cal Low.

По условиям эксплуатации комплексы относятся к группе 1.1 по ГОСТ РВ 20.39.309-98 климатического исполнения УХЛ с диапазоном рабочих температур от 10 до 30 °С и относительной влажности воздуха до 80 % при температуре 25 °С, без предъявления требований к механическим воздействиям.

Общий вид комплекса представлен рисунках 1 и 2.

Для защиты от несанкционированного доступа выполнено опломбирование. Схема опломбирования представлена на рисунках 3 - 6.

Блок МПТ, блоки МПК (2 шт), блоки МПДТ (2 шт), блок МПЧ и блок МПР пломбируются поверх винта крепления передней и задней панели (рисунок 3, для примера представлен блок МПТ)

Пульт проверочный ПП МПТ, пульты проверочные МПК, пульты проверочные МПДТ, пульт проверочный МПР пломбируются поверх винтов передней панели (рисунок 4, для примера представлен пульт МПДТ).

Блок КХЛ пломбируется поверх винта крепления сверху (рисунок 5).

Блок проверки приемников температур, блок проверки термоприемников пломбируются поверх винта крепления сверху (рисунок 6, для примера представлен блок проверки приемников температур).

2 3 4 5

6 7 8 9

10 11

1

21

20

Приказ Росстандарта №2386 от 08.10.2019, https://oei-analitika.ru

19 18 17 16 15 14 13 12

  • 1 - Стойка;

  • 2 - Подставка стационарная ПС-1;

  • 3 - Пульт проверочный МПК;

  • 4 - Пульт проверочный МПК;

  • 5 - Пульт проверочный МПТ;

  • 6 - Принтер Laser Jet Pro P1102;

  • 7 - Подставка;

  • 8 - Пульт проверочный МПДТ;

  • 9 - Пульт проверочный МПР;

  • 10 - Блок проверки термоприемников;

  • 11 - Бак;

    • 12 - Блок КТХ;

    • 13 - Блок МПР;

    • 14 - Блок МПДТ;

    • 15 - Блок МПЧ;

    • 16 - Стойка манометра;

    • 17 - Блок МПТ;

    • 18 - Блок МПК;

    • 19 - Блок МПК;

    • 20 - Шкаф системный;

    • 21 - Монитор.

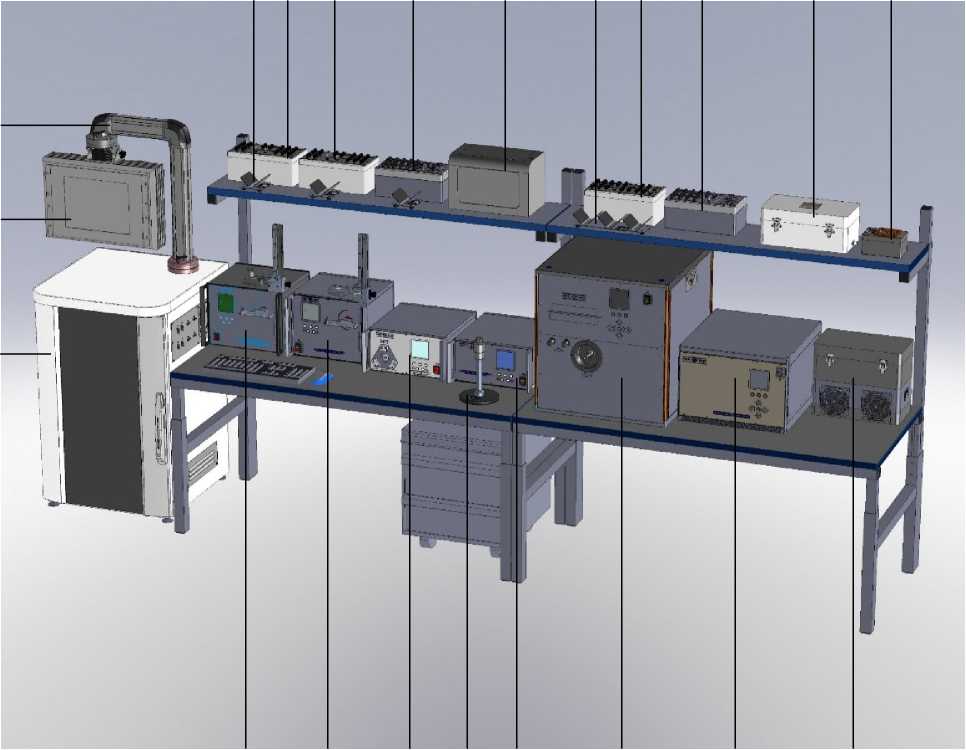

Рисунок 1 - Общий вид комплекса

Место нанесения ззнака утверждени1я типа

Приказ Росстандарта №2386 от 08.10.2019, https://oei-analitika.ru

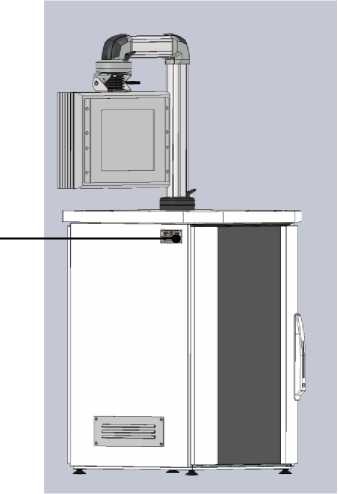

Рисунок 2 - Общий вид шкафа системного

Место пломбирования

Приказ Росстандарта №2386 от 08.10.2019, https://oei-analitika.ru

Место пломбирования

Приказ Росстандарта №2386 от 08.10.2019, https://oei-analitika.ru

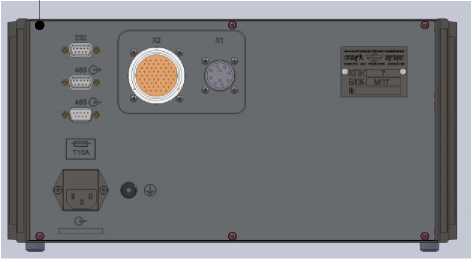

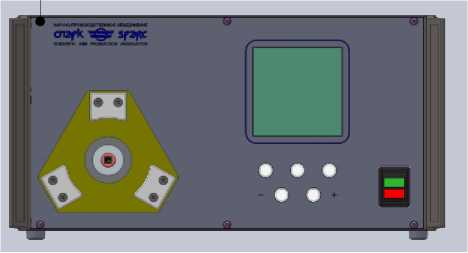

Рисунок 3 - Схема опломбирования блока МПТ (передняя панель и задняя панель)

Приказ Росстандарта №2386 от 08.10.2019, https://oei-analitika.ru

Место пломбирования

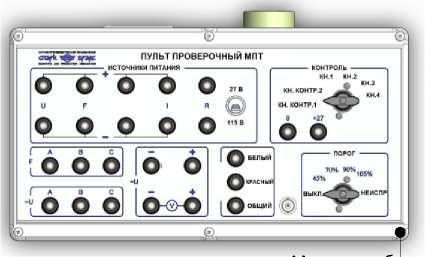

Рисунок 4 - Схема опломбирования пульта проверочного МПТ

Приказ Росстандарта №2386 от 08.10.2019, https://oei-analitika.ru

Место пломбирования

Рисунок 5 - Схема опломбирования блока КТХ (снизу)

Приказ Росстандарта №2386 от 08.10.2019, https://oei-analitika.ru

Рисунок 6 - Схема опломбирования блока проверки термоприемников

Программное обеспечение

Метрологически значимая часть программного обеспечения (ПО) комплексов представляет собой библиотеку подключения к измерительным платам и устройствам.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

CommunicationModulesKPK7.dll

Номер версии (идентификационный номер) ПО

3.0.1.0

Цифровой идентификатор ПО

f63ccaa491d82c378f3097e0e1470760

Алгоритм вычисления контрольной суммы исполняемого кода

md5

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Блок МПТ СПАН.402221.001

Диапазон воспроизведения частоты вращения, об/мин

Пределы допускаемой абсолютной погрешности воспроизведения

от 250 до 4000

частоты вращения в диапазоне от 250 до 999,9, об/мин

Пределы допускаемой абсолютной погрешности воспроизведения

±0,3

частоты вращения в диапазоне от 1000 до 4000, об/мин

±3,0

Номинальное значение воспроизводимого напряжения постоянного тока, B

Пределы допускаемой абсолютной погрешности воспроизведения

27

напряжения постоянного тока, B

±2,7

Номинальное значение воспроизводимого напряжения переменного тока, B

115

Номинальное значение частоты переменного тока, Гц

Пределы допускаемой абсолютной погрешности воспроизведения

400

напряжения переменного тока, B

Пределы допускаемой абсолютной погрешности воспроизведения

±5,75

воспроизводимой частоты напряжения переменного тока, Гц

±20

Коэффициент гармоник, %, не более

8

Диапазон измерений напряжения постоянного тока, В

Пределы допускаемой приведенной (к ВП) погрешности измерений

от 0,5 до 10,0

напряжения постоянного тока от верхнего предела измерений, %

±0,1

Диапазон воспроизведения частоты следования импульсов, Гц Пределы допускаемой относительной погрешности воспроизведения

от 50 до 18000

частоты следования импульсов, %

±0,1

Диапазон измерений напряжения переменного тока частотой 50 Гц, В Пределы допускаемой абсолютной погрешности измерений

от 6 до 36

напряжения переменного тока в диапазоне от 6 до 18 В включ., В Пределы допускаемой абсолютной погрешности измерений

±0,15

напряжения переменного тока в диапазоне св. 18 до 36 В, В

±0,3

Блок МПК СПАН.407629.001

Диапазон воспроизведения угла поворота, °

от - 60 до +60

Пределы допускаемой абсолютной погрешности воспроизведения угла поворота, °

± 0,8

Диапазон воспроизведения сопротивления постоянному току, Ом Пределы допускаемой абсолютной погрешности воспроизведения

от 5 до 260

сопротивления постоянному току, Ом

±0,2

Номинальное значение воспроизводимого напряжения постоянного тока, B

Пределы допускаемой абсолютной погрешности воспроизведения

27

напряжения постоянного тока, B

±2,7

Диапазон измерений сопротивления постоянному току, Ом

Пределы допускаемой абсолютной погрешности измерений

от 4 до 80

сопротивления постоянному току, Ом

±0,02

Блок МПК СПАН.407629.003

Диапазон воспроизведения угла поворота, °

Пределы допускаемой абсолютной погрешности воспроизведения угла поворота, °

от -45 до +45

±0,8

Коэффициент усиления входного напряжения

Пределы допускаемой абсолютной погрешности коэффициента

от 0,1 до 1,0

усиления входного напряжения

±0,0015

Номинальное значение воспроизводимого напряжения постоянного тока, B

Пределы допускаемой абсолютной погрешности воспроизведения

27

напряжения постоянного тока, B

±2,7

Номинальное значение воспроизводимого напряжения переменного тока, B

Номинальное значение частоты воспроизводимого напряжения

115

переменного тока, Гц

Пределы допускаемой абсолютной погрешности воспроизведения

400

напряжения переменного тока, B

Пределы допускаемой абсолютной погрешности воспроизведения

±5,75

частоты напряжения переменного тока, Гц

20

Коэффициент гармоник, %, не более

8

Диапазон измерений сопротивления постоянному току, Ом

Пределы допускаемой абсолютной погрешности измерений

от 800 до 1400

сопротивления постоянному току в диапазоне от 800 до 1400 Ом, Ом

±10

Диапазон измерений сопротивления постоянному току, Ом

Пределы допускаемой абсолютной погрешности измерений

от 110 до 190

сопротивления постоянному току в диапазоне от 110 до 190 Ом, Ом

±2

Блок МПДТ СПАН.441542.001

Диапазон воспроизведения избыточного давления жидкости, кгс/см2 Пределы допускаемой абсолютной погрешности воспроизведения

от 1 до 110

избыточного давления в диапазоне от 1 до 10 кгс/см2, кгс/см2 Пределы допускаемой абсолютной погрешности воспроизведения

±0,05

избыточного давления в диапазоне от 10 до 110 кгс/см2, кгс/см2

±0,5

Номинальное значение воспроизводимого напряжения постоянного тока, B

Пределы допускаемой абсолютной погрешности воспроизведения

27

напряжения постоянного тока, B

±0,5

Номинальное значение воспроизводимого напряжения переменного тока, B

36

Номинальное значение частоты воспроизводимого напряжения переменного тока, Гц

Пределы допускаемой абсолютной погрешности воспроизведения

400

напряжения переменного тока, В

Пределы допускаемой абсолютной погрешности воспроизведения

±0,5

частоты переменного тока, Гц

±5

Коэффициент гармоник, %, не более

8

Диапазон воспроизведения сопротивления постоянному току, Ом Пределы допускаемой абсолютной погрешности воспроизведения

от 50 до 350

сопротивления постоянному току, Ом

±0,5

Диапазон воспроизведения сопротивления переменному току, Ом Пределы допускаемой относительной погрешности воспроизведения сопротивления переменному току, %

от 100 до 220

±0,4

Диапазон измерений сопротивления постоянному току, Ом

от 70 до 120

Пределы допускаемой относительной погрешности измерений

сопротивления постоянному току, %

±0,05

Диапазон измерений температуры, °С

от 15 до 35

Пределы допускаемой абсолютной погрешности измерений

температуры, °С

±0,4

Блок МПДТ СПАН.441542.002

Диапазон воспроизведения избыточного давления жидкости, кгс/см2

от 0 до 450

Пределы допускаемой абсолютной погрешности воспроизведения

избыточного давления в диапазоне от 0 до 2 кгс/см2, кгс/см2

±0,015

Пределы допускаемой абсолютной погрешности воспроизведения

избыточного давления в диапазоне от 0 до 5 кгс/см2, кгс/см2

±0,03

Пределы допускаемой абсолютной погрешности воспроизведения

избыточного давления в диапазоне от 0 до 15 кгс/см2, кгс/см2

±0,08

Пределы допускаемой абсолютной погрешности воспроизведения

избыточного давления в диапазоне от 0 до 24 кгс/см2, кгс/см2

±0,1

Пределы допускаемой абсолютной погрешности воспроизведения

избыточного давления в диапазоне от 0 до 39 кгс/см2, кгс/см2

±0,15

Пределы допускаемой абсолютной погрешности воспроизведения

избыточного давления в диапазоне от 0 до 150 кгс/см2, кгс/см2

±0,5

Пределы допускаемой абсолютной погрешности воспроизведения

избыточного давления в диапазоне от 0 до 300 кгс/см2, кгс/см2

±1,0

Пределы допускаемой абсолютной погрешности воспроизведения

избыточного давления в диапазоне от 0 до 450 кгс/см2, кгс/см2

±1,5

Номинальное значение воспроизводимого напряжения постоянного

тока, B

27

Пределы допускаемой абсолютной погрешности воспроизведения

напряжения постоянного тока, B

±0,5

Номинальное значение воспроизводимого напряжения переменного

тока, B

36

Номинальное значение частоты воспроизводимого напряжения

переменного тока, Гц

400

Пределы допускаемой абсолютной погрешности воспроизведения

напряжения переменного тока, В

±0,5

Пределы допускаемой абсолютной погрешности воспроизведения

частоты переменного тока, Гц

±5

Коэффициент гармоник, %, не более

8

Диапазон воспроизведения сопротивления постоянному току, Ом

от 50 до 350

Пределы допускаемой абсолютной погрешности воспроизведения

сопротивления постоянному току, Ом

±0,5

Диапазон воспроизведения сопротивления переменному току, В

от 100 до 220

Пределы допускаемой относительной погрешности воспроизведения

сопротивления переменному току, %

±0,4

Диапазон измерений сопротивления постоянному току, Ом

от 2 до 22

Пределы допускаемой относительной погрешности измерений

сопротивления постоянному току в диапазоне от 2 до 22 Ом, %

±0,2

Диапазон измерений сопротивления постоянному току, Ом

от 70 до 4500

Пределы допускаемой относительной погрешности измерений

сопротивления постоянному току в диапазоне от 70 до 135 Ом, %

±0,05

Пределы допускаемой относительной погрешности измерений

сопротивления постоянному току в диапазоне от 100 до 4500 Ом, %

±0,2

Диапазон измерений температуры, °С

от 0 до 30

Пределы допускаемой абсолютной погрешности измерений

температуры, °С

±0,3

Блок МПЧ СПАН.403531.001

Номинальное значение воспроизводимой частоты следования

импульсов, Гц

32768,000

Пределы допускаемой абсолютной погрешности воспроизведения

частоты следования импульсов, Гц

±0,25

Диапазон измерений сопротивления постоянному току, Ом

от 40 до 60

Пределы допускаемой относительной погрешности измерений

сопротивления постоянному току в диапазоне от 40 до 60 Ом, %

±0,5

Диапазон измерений сопротивления постоянному току, Ом

от 85 до 135

Пределы допускаемой относительной погрешности измерений

сопротивления постоянному току в диапазоне от 85 до 135 Ом, %

±0,1

Диапазон измерений температуры, °С

от 0 до 30

Пределы допускаемой абсолютной погрешности измерений

температуры, °С

±0,5

Блок МПР СПАН. 403531.003

Номинальное значение воспроизводимого напряжения постоянного

тока, B

27

Пределы допускаемой абсолютной погрешности воспроизведения

напряжения постоянного тока, B

±2,0

Номинальное значение воспроизводимого напряжения переменного

тока, B

115

Номинальное значение частоты воспроизводимого напряжения

переменного тока, Гц

400

Пределы допускаемой абсолютной погрешности воспроизведения

напряжения переменного тока, B

±5

Пределы допускаемой абсолютной погрешности воспроизведения

воспроизводимой частоты напряжения переменного тока, Гц

±20

Коэффициент гармоник, %, не более

8

Диапазон воспроизведения частоты напряжения постоянного тока, Гц

от 5 до 165

Номинальное значение напряжения переменного тока, В

0,275

Пределы допускаемой абсолютной погрешности воспроизведения

частоты напряжения переменного тока, Гц

±0,2

Пределы допускаемой абсолютной погрешности воспроизведения

напряжения переменного тока, B

±0,025

Диапазон воспроизведения электрической емкости, пФ

от 160 до 600

Пределы допускаемой абсолютной погрешности воспроизведения

электрической емкости, пФ

±1

Измеритель иммитанса Е7-20

Диапазон измерений электрической емкости, пФ

Пределы допускаемой относительной погрешности измерений электрической емкости в диапазоне от 16 до 159 пФ, %

Диапазон измерений электрической емкости, пФ

Пределы допускаемой относительной погрешности измерений электрической емкости в диапазоне от 160 до 1590 пФ, %

от 16 до 159

±0,4

от 160 до 1590

±0,2

Термостат металлоблочный Fast Cal Low

Диапазон воспроизведения температуры, °С

Пределы допускаемой абсолютной погрешности воспроизведения температуры, °С

от -35 до +140

±0,15

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

220 ± 22

- частота переменного тока, Гц

50 ± 2,5

Ток потребления по цепи 220 В 50 Гц, А

не более 9

Габаритные размеры (длинахширинахвысота), мм, не более

- шкаф системный СПАН.468224.009

650х700х1700

- блок МПТ СПАН.402221.001

360x450x200

- блок МПК СПАН.407629.001

450x450x650

- блок МПК СПАН.407629.003

450x450x650

- блок МПДТ СПАН.441542.001

460x520x330

- блок МПДТ СПАН.441542.002

600x670x620

- блок МПЧ СПАН.403531.001

360x450x200

- блок МПР СПАН.403531.003

460x520x330

- бак СПАН.307341.005

160x120x120

- блок КТХ СПАН.468229.001

380x250x400

- стойка манометра СПАН.301318.008

170x170x300

- стойка манометра СПАН. 301318.008-01

170x170x300

- пульт проверочный МПТ СПАН.468211.017

320x200x160

- пульт проверочный МПК СПАН.468211.008

270x160x150

- пульт проверочный МПК СПАН.468211.011

320x200x160

- пульт проверочный МПДТ СПАН.468211.007

320x200x160

- пульт проверочный МПДТ СПАН.468211.019

320x200x160

- пульт проверочный МПР СПАН.468211.020

600x670x620

- блок проверки приёмников температур СПАН.408722.001

250x170x130

- блок проверки термоприемников СПАН.408722.002

450x250x180

- подставка стационарная ПС-1 СПАН.301318.014

110x120x70

- подставка СПАН.301318.002

330x120x70

Масса, кг, не более

- шкаф системный СПАН.468224.009

140,0

- блок МПТ СПАН.402221.001

15,0

- блок МПК СПАН.407629.001

12,0

- блок МПК СПАН.407629.003

15,0

- блок МПДТ СПАН.441542.001

50,0

- блок МПДТ СПАН.441542.002

140,0

- блок МПЧ СПАН.403531.001

10,0

- блок МПР СПАН.403531.003

25,0

- бак СПАН.307341.005

1,5

- блок КТХ СПАН.468229.001

7,0

- стойка манометра СПАН.301318.008

3,5

- стойка манометра СПАН. 301318.008-01

4,0

- пульт проверочный МПТ СПАН.468211.017

1,5

- пульт проверочный МПК СПАН.468211.008

1,5

- пульт проверочный МПК СПАН.468211.011

2,0

- пульт проверочный МПДТ СПАН.468211.007

1,5

- пульт проверочный МПДТ СПАН.468211.019

2,0

- пульт проверочный МПР СПАН.468211.020

2,0

- блок проверки приёмников температур СПАН.408722.001

1,5

- блок проверки термоприемников СПАН.408722.002

3,0

- подставка стационарная ПС-1 СПАН.301318.014

0,3

- подставка СПАН.301318.002

0,8

Знак утверждения типа

наносится на идентификационный шильд на боковой стороне шкафа системного комплекса металлографическим способом и на титульный лист эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплект поставки комплекса

Наименование

Обозначение

Количество, шт.

1 Шкаф системный1*

СПАН.468224.009

1

2 Блок МПТ1*

СПАН.402221.001

1

3 Блок МПК1)

СПАН.407629.001

1

4 Блок МПК1)

СПАН.407629.003

1

5 Блок МПДТ1*

СПАН.441542.001

1

6 Блок МПДТ1*

СПАН.441542.002

1

7 Блок МПЧ1)

СПАН.403531.001

1

7.1 Комплект жгутов1-*

СПАН.442629.100

1

8 Блок МНР1*

СПАН.403531.003

1

8.1 Комплект жгутов1*

СПАН.442629.094

1

9 Измеритель иммитанса Е7-201*

-

1

10 Термостат металлоблочный Fast Cal Low1*

-

1

11 Мегаомметр Е6-24/11)

-

1

12 Блок проверки приёмников температур1*

СПАН.408722.001

1

13 Блок проверки термоприемников1*

СПАН.408722.002

1

14 Стойка манометра1*

СПАН.301318.008

1

15 Стойка манометра1*

СПАН.301318.008-01

1

16 Бак1*

СПАН.307341.005

1

17 Блок КТХ1*

СПАН.468229.001

1

18 Подставка стационарная ПС-11*

СПАН.301318.014

3

19 Подставка1*

СПАН.301318.002

1

Наименование

Обозначение

Количество,

шт.

20 Комплект переходников1-*

СПАН.305621.001

1

21 Комплект жгутов1*

СПАН.442629.013

1

22 Рукав1*

СПАН.302645.014

1

23 Рукав1*

СПАН.302645.014-01

1

24 Рукав1*

СПАН.302645.021

1

25 Блок ПСИ переключателя1*

СПАН.468211.018

1

26 Шнур RS-232, 9(м)-9(п), 3 м, 9 пров. (распайка «1» в «1») (SCH-12/10*1*

-

6

27 Удлинитель PC-189-VDE-3M1*

-

6

28 Шнур питания PC 220B, евровилка, 1.8 м (3х0,75кв. мм) черный (SCZ-1*1*

-

1

29 Шнур USB 2.0 (п-п), тип А-В, 1,8 м (High Quality) (ССР-и8В2-АМВМ-6), черн.1*

-

1

30 Удлинитель шнура питания PC 220В, 1.8м (3х0.75 кв.мм), черный (SCZ-10*1*

-

2

31 Шнур RS-232, 9(м)-9(п), 1,8 м, 9 пров. (распайка "1" в "1") (SCH-12/CAB013-06*1*

-

1

32 Шнур соединительный Patch-Cord кат. 5е, 3м1*

-

1

33 Провод1*

СПАН.685614.003

7

34 Принтер Laser Jet Pro М104а1*

-

1

35 Клавиатура USB1*

-

1

36 Манипулятор «Мышь» USB1*

-

1

37 Подставка под клавиатуру ППК-021*

-

1

38 Стол рабочий СР-15 «Классик» 1*

-

2

39 Полка основная для оборудования ПО-15-31*

-

2

40 Тумба подкатная ТП-01/s1*

-

1

41 Освещение рабочей поверхности ДЛ-15/А1*

-

2

42 Панель электромонтажная ЭП-151*

-

2

43 Комплект программного обеспечения1*

СПАН.442629.024

1

44 Комплект эксплуатационных документов в соответствии со СПАН.441460.107 ВЭ1*

-

1

45 Пульт проверочный МПТ1*

СПАН.468211.017

1

46 Пульт проверочный МПК1*

СПАН.468211.008

1

47 Пульт проверочный МПК1*

СПАН.468211.011

1

48 Пульт проверочный МПДТ1*

СПАН.468211.007

1

49 Пульт проверочный МПДТ1*

СПАН.468211.019

1

50 Пульт проверочный МПР1*

СПАН.468211.020

1

51 Блок согласования1*

СПАН.468353.005

1

52 Жгут БС1*

СПАН.685621.311

1

51 Комплект запасных частей, инструмента и принадлежностей в соответствии со СПАН.441460.107 ЗИ1*

-

1

1 Наличие и количество определяется комплектом поставки, приведенном в формуляре комплекса.

Поверка

осуществляется по документу СПАН.441460.107 МП1 с изменением №1 «Комплексы контрольно-проверочные КПК-7. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 24.01.2019 и ФГБУ «ГНМЦ» Минобороны России 20.09.2019.

Основные средства поверки:

  • - вольтметр универсальный В7-78/1 (рег. № 52147-12): верхний предел измерений напряжения постоянного тока до 100 В, пределы допускаемой абсолютной погрешности ±(0,0045 % от измеряемой величины + 0,6 мВ); верхний предел измерений напряжения переменного тока до 750 В, пределы допускаемой основной погрешности ± (0,06 % от измеряемой величины + 0,3 В) в диапазоне частот от 10 Гц до 20 кГц; диапазон измерений частоты от 40 Гц до 300 кГц, пределы допускаемой основной погрешности ± (0,0001 % от измеряемой величины + 0,001 Гц); верхний предел измерений силы постоянного тока до 1 А, пределы допускаемой абсолютной погрешности ±(0,12 % от измеряемой величины + 10 мкА); верхний предел измерений силы переменного тока до 1 А, пределы допускаемой абсолютной погрешности ±(0,1 % от измеряемой величины + 400 мкА) в диапазоне частот от 20 до 1000 Гц;

  • - прибор для измерений частоты вращения Testo 465 (рег. № 48431-11): диапазон измерений частоты вращения от 20 до 9999 об/мин, пределы допускаемой относительной погрешности измерений частоты вращения ± 0,05 %;

  • - магазин сопротивлений Р4831 (рег. №  38510-08): диапазон воспроизведения

сопротивления постоянному току от 0,021 до 111111,10 Ом, класс точности 0,02/2 • 10-6;

  • - термостат металлоблочный Fast Cal Low: диапазон воспроизведения температуры от минус 35 до 140 °C, пределы допускаемой абсолютной погрешности воспроизведения температуры ±0,15 °C;

  • - цифровой манометр ДМ-5002 (рег. № 49867-12): диапазон измерений избыточного давления от 0 до 4 кгс/см2; класс точности 0,1;

  • - цифровой манометр ДМ-5002 (рег. № 49867-12): диапазон измерений избыточного давления от 0 до 6 кгс/см2; класс точности 0,1;

  • - цифровой манометр ДМ-5002 (рег. № 49867-12): диапазон измерений избыточного давления от 0 до 16 кгс/см2; класс точности 0,1;

  • - цифровой манометр ДМ-5002 (рег. № 49867-12): диапазон измерений избыточного давления от 0 до 40 кгс/см2; класс точности 0,1;

  • - цифровой манометр ДМ-5002 (рег. № 49867-12): диапазон измерений избыточного давления от 0 до 160 кгс/см; класс точности 0,1;

  • - цифровой манометр ДМ-5002 (рег. № 49867-12): диапазон измерений избыточного давления от 0 до 400 кгс/см2; класс точности 0,1;

цифровой манометр ДМ-5002 (рег. № 49867-12): диапазон измерений избыточного давления от 0 до 600 кгс/см2; класс точности 0,1;

  • - измеритель нелинейных искажений С6-12 (рег. № 9081-83): диапазон измерений коэффициента гармоник до 10 %, пределы допускаемой абсолютной погрешности измерений коэффициента гармоник ±0,55 %;

  • - уровень электронный CLINOTRONIC PLUS (рег. № 57059-14): диапазон измерений угла от минус 45 до 45°, пределы допускаемой абсолютной погрешности измерений угла ± 3';

  • - частотомер электронно - счетный Ч3-85/3 (рег. № 32359-06): диапазон измеряемых частот сигнала синусоидальной формы от 0,001 Гц до 150 МГц, основная относительная погрешность измерений частоты синусоидальных сигналов ± (5о + 7-109/1:сч + Ззап), где 30 -относительная погрешность по частоте внутреннего кварцевого генератора (не более ±1-107 за год), Ззап-относительная погрешность, обусловленная системой запуска, tсч - установленное время счета.

Приложение к свидетельству №_________ лист № 19

об утверждении типа средств измерений                                   всего листов 19

- Измеритель иммитанса Е7-20 (рег.№ 27904-12): диапазон измерений электрической емкости от 160 пФ до 600 пФ, относительная погрешность 6С = 6Z, где 6Z - относительная погрешность измерений модуля комплексного сопротивления и составляет ± 0,2 % (предел измерений |Z| - 1МОм, частота 1 кГц, напряжение 1 В).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к комплексам контрольно-проверочным КПК-7

ГОСТ РВ 20.39.304-98

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

СПАН.441460.107 ТУ Комплекс контрольно-проверочный КПК-7. Технические условия

Изготовитель

Акционерное общество «Научно-производственное объединение «СПАРК» (АО «НПО «СПАРК»)

ИНН 7810481471

Юридический адрес: 196210, РФ, Санкт-Петербург, ул. Пилотов д. 12

Почтовый адрес: 190000, Санкт-Петербург, BOX № 6003

Телефон: (812) 704-16-44, факс: (812) 334-49-60

Web-сайт: http://www.sparc-npo.ru

Е-mail: info@sparc-npo.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: http://www.vniim.ru

Е-mail: info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению работ и (или) оказанию услуг по поверке, калибровке и испытанию средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
