Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «27» июля 2018 г. №1595

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы автомобильные электронные ВАТ

Весы автомобильные электронные ВАТ (далее - весы) предназначены для измерений массы автотранспортных средств.

Конструктивно весы состоят из модулей.

Грузоприемное устройство (далее - ГПУ), в зависимости от модификации весов, может иметь 1 - 6 секций, каждая из которых опирается на четыре весоизмерительных тензорезистор-ных датчика (далее - датчик). При этом соседние секции имеют две общие точки опоры (датчика).

Сигнальные кабели датчиков в зависимости от исполнения весов подключены к электронному весоизмерительному устройству либо напрямую, либо через соединительную коробку.

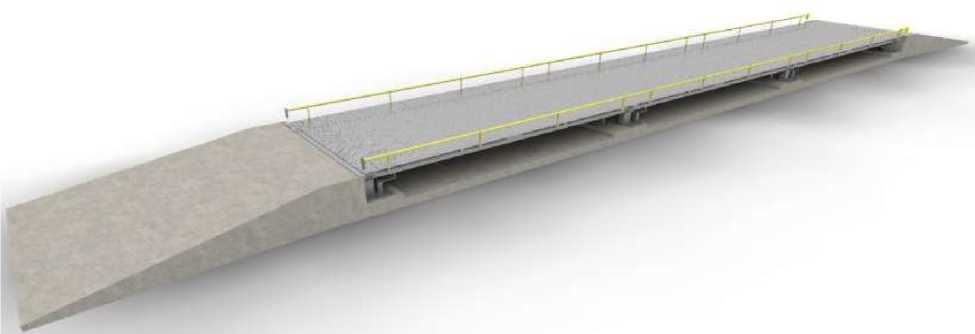

Рисунок 1 - Общий вид ГПУ весов

КВ-007КП

КВ-007КМ

КВ-107КС

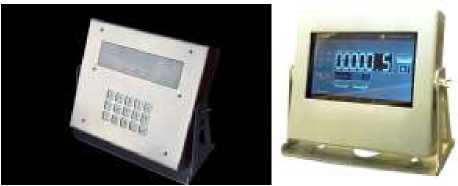

Преобразователи весоизмерительные КВ

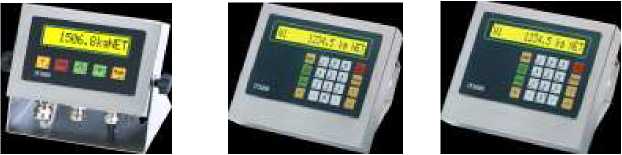

IT1000           IT3000AP        IT3000M

IT6000E

IT6000ET

Приборы весоизмерительные IT

CI-200D

CI-201D

CI-600D

NT-580D

Терминалы весоизмерительные CI, NT

CI-2001A          CI-6000A

Приборы весоизмерительные CI

Рисунок 2 - Общий вид электронных весоизмерительных устройств

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого автомобиля, в цифровой или аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал обрабатывается. Измеренное значение массы выводится на дисплей электронного весоизмерительного устройства.

Весоизмерительные тензорезисторные датчики, используемые в составе весов:

- датчики весоизмерительные тензорезисторные ZS, NHS, YBS, GZLB, модификации YBS, ZSF, изготовитель - фирма «Keli Electric Manufacturing (Ningbo) Co., Ltd.», Китай (Госре-естр № 57674-14);

- датчики весоизмерительные тензорезисторные QS, S, LS, D, PST, USB, модификации QS, изготовитель - фирма «Keli Electric Manufacturing (Ningbo) Co., Ltd.», Китай (Госреестр № 57673-14);

- датчики весоизмерительные МВ 150, изготовитель - ЗАО «Весоизмерительная компания «Тензо-М», пос.Красково (Госреестр № 44780-10);

- датчики весоизмерительные тензорезисторные WBK, изготовитель - фирма «CAS Corporation Ltd», Республика Корея (Госреестр № 56685-14);

- датчики весоизмерительные тензорезисторные WBK-D, изготовитель - фирма «CAS Corporation Ltd», Республика Корея (Госреестр № 54471-13);

• - датчики весоизмерительные тензорезисторные С, модификации С16А и C16i, изготовитель - фирма «Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.», Китай (Госреестр № 67871-17);

• - датчики весоизмерительные сжатия RС3, изготовитель - фирма «Flintec GmbH», Германия (Госреестр № 50843-12);

• - датчики весоизмерительные тензорезисторные ST, SHB, изготовитель - ООО «ЮжноУральский Весовой Завод», г. Уфа (Госреестр № 68154-17);

• - датчики весоизмерительные тензорезисторные BGS, BGM, изготовитель - фирма «BIGMA Messtechnik GmbH», Германия (Госреестр № 68746-17).

Электронные весоизмерительные устройства представляют результаты взвешивания и имеют клавиши управления весами. При использовании в весах цифровых датчиков электронные весоизмерительные устройства представляют собой терминал (Т.2.2.5 ГОСТ OIML R 76-1-2011). При использовании в весах аналоговых датчиков электронные весоизмерительные устройства представляют собой индикатор (Т.2.2.2 ГОСТ OIML R 76-1-2011).

В качестве индикатора используются:

• - приборы весоизмерительные CI, BI, NT и PDI, модификации CI-6000A, CI-2001A, изготовитель - фирма «CAS Corporation», Республика Корея (Госреестр № 50968-12);

• - преобразователи весоизмерительные КВ, модификации КВ-007КП, КВ-007КМ, КВ-107КС изготовитель - ООО «Южно-Уральский Весовой Завод», г. Уфа;

• - приборы весоизмерительные IT, модификации IT1000, 1Т3000АР, 1Т6000Е, 1Т8000Е, IT6000ЕT, IT8000ЕT изготовитель - фирма «SysTec Systemtechnik und Industrieautomation GmbH», Германия (Госреестр № 63833-16).

В качестве терминала используются:

• - приборы весоизмерительные IT, модификации ^3000М, изготовитель - фирма «SysTec Systemtechnik und Industrieautomation GmbH», Германия (Госреестр № 63833-16);

• - приборы весоизмерительные CI, NT, модификации CI-200D, CI-201D, NT-580D, CI-600D, изготовитель - фирма «CAS Corporation», Республика Корея (Госреестр № 54472 -13).

Общий вид электронных весоизмерительных устройств приведен на рисунке 2.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство автоматической и полуавтоматической установки на нуль (T.2.7.2.2);

• - устройство слежения за нулем (T.2.7.3);

• - устройство первоначальной установки на нуль (Т.2.7.2.4);

• - устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1).

Весы могут быть оснащены интерфейсами RS-232, RS422, RS-485, Ethernet или USB 2.0 для связи с периферийными устройствами (например: принтеры, электронные регистрирующие устройства, вторичный дисплей, ПК).

Модификации весов автомобильных электронных ВАТ имеют обозначение:

Весы автомобильные электронные ВАТ-[H]-[X]-[П]-[К]-[В]-[Ц], где:

[H] - Максимальная нагрузка (Max), т: 20; 25; 30; 40; 50; 60; 80; 100; 150; 200; 300.

[П] - Условное обозначение для весов без капитального фундамента (для весов с фундаментом индекс отсутствует);

[X] - Длина ГПУ, м: 4 - 30;

[К] - Количество секций ГПУ, ед.: 1; 2; 3; 4; 5; 6;

[В] - Условное обозначение весов во взрывозащищенном исполнении (для весов, выполненных не во взрывозащищенном исполнении индекс отсутствует);

[Ц] - Условное обозначение для весов с цифровыми датчиками (для весов с аналоговыми датчиками индекс отсутствует);

Значения максимальной нагрузки Max, минимальной нагрузки Min, поверочного интервала e наносятся на маркировочную табличку, закрепляемую на ГПУ и индикаторе (терминале) весов.

Места пломбировки от несанкционированного доступа приведены на рисунках 3 - 4

Рисунок 3 - Схема пломбировки соединительной коробки

1

Q-6000A            CI-2001A

Приборы весоизмерительные CI

1

CI-200D, CI-201D

NT-580D

CI-600D

Терминалы весоизмерительные CI, NT

1

1

или

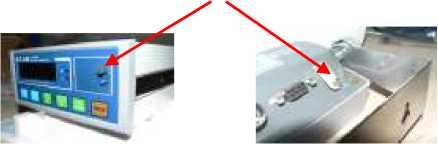

Приборы весоизмерительные КВ-007КП (слева) и КВ-007КМ, КВ-107КС (справа приведены два варианта)

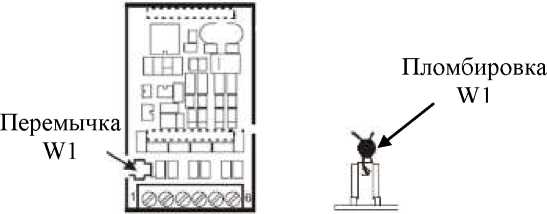

Для IT1000, 1Т3000АР, 1Т6000Е, 1Т8000Е, 1Т6000ЕТ, 1Т8000ЕТ перемычка устанавливается на плате АЦП

Перемычка

W1

Для 1Т3000М

Приборы весоизмерительные IT

Рисунок 4 - Схема пломбировки электронных весоизмерительных устройств

Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее индикатора (терминала) при включении весов, а также доступен для просмотра через меню (только для весоизмерительных приборов CI).

Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО весов через интерфейс пользователя невозможно.

Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации, используется:

• - в индикаторах CI-6000A, CI-2001A, КВ-007 - переключатель юстировки, расположенный внутри пломбируемого корпуса;

• - в терминалах CI-200D, CI-201D, NT-580D, CI-600D - переключатель юстировки, расположенный внутри пломбируемого корпуса;

• - в приборах весоизмерительных IT3000M - переключатель юстировки, расположенный на печатной плате внутри пломбируемого корпуса, а также пароль ограничивающий доступ к настройкам;

• - в приборах весоизмерительных IT1000, 1Т3000АР, 1Т6000Е, 1Т8000Е, 1Т6000ЕТ, 1Т8000ЕТ - переключатель юстировки, расположенный на печатной плате внутри пломбируемого корпуса, а также пароль ограничивающий доступ к параметрам юстировки.

Уровень защиты от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с рекомендациями Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Метрологические и технические характеристики

Таблица 2

Диапазон температуры для ГПУ, °С:

• - при использовании датчиков ST, SHB..........................................

• - при использовании датчиков BGS, BGM......................................

• - при использовании датчиков С16А и C16i....................................

• - при использовании датчиков MB-150.............................................

• - при использовании датчиков WBK..............................................

• - при использовании датчиков WBK-D..........................................

• - при использовании датчиков ZSF, YBS.........................................

• - при использовании датчиков QS..................................................

• - при использовании датчиков RC3  ...............................................

Диапазон температуры для индикатора (терминала), °С:

• - при использовании КВ-007КП(КМ).......................................................

• - при использовании КВ-107КС,................................................................

- при использовании IT,.................................................................................. от минус 10 до плюс 40;

- при использовании CI-200D, CI-201D, NT-580D, CI-600D...................от минус 10 до плюс 40.

Параметры электропитания от сети переменного тока:

напряжение, В....................................................................................220 1J°%;

частота, Гц.............................................................................................50±1.

Параметры электропитания от сети постоянного тока (аккумуляторной батареи):

напряжение, В.......................................................................................6, 12.

наносится на маркировочные таблички, расположенные на индикаторе или терминале и на корпусе ГПУ весов и типографским способом на титульные листы эксплуатационной документации.

Весы                                                                      1 шт.

Руководство по эксплуатации. Паспорт                                         1 экз.

Руководство по эксплуатации. Паспорт на электронное весоизмерительное устройство                                                                              1 экз.

осуществляется в соответствии с приложением ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в руководстве по эксплуатации № РЭ 4274-002-15285126-12.

Основные средства поверки: гири, соответствующие классам точности М1, М1-2 по ГОСТ OIML R 111-1 - 2009.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

ТУ 4274-002-15285126-12 «Весы автомобильные электронные ВАТ»

Общество с ограниченной ответственностью «Южно-Уральский Весовой Завод» (ООО «ЮУВЗ»)

ИНН 0256013376

Юридический адрес: 450022, Республика Башкортостан, г. Уфа, ул. Менделеева, 134, корпус 6

Фактический адрес: 453500, Республика Башкортостан, г. Белорецк, ул. Мост БЖД, 88/1

Тел.: (34792)4-71-08

Факс: (34792)4-71-09

E-mail: zavod@uuvz.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46

Тел./факс: (495) 437 55 77 / (495) 437 56 66.

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

В части вносимых изменений:

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36

Тел.: (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
