№1538 от 27.06.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 573006
ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (3)
Приказы по основной деятельности по агентству Вн. Приказ № 1538 от 27.06.2024
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению
Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа Федерального агентства 12 ноября 2018 г. № 2346,
средств измерений, утвержденным приказом по техническому регулированию и метрологии от п р и к а з ы в а ю:
1. Продлить срок действия утвержденных
типов средств измерений,
окончания
указанных в приложении, на последующие 5 лет с даты предыдущего установленного срока их действия.
2. Внести изменения в сведения об утвержденных типах средств измерений в части продления срока действия утвержденных типов средств измерений согласно приложению к настоящему приказу.
3. Утвердить измененные описания типов средств прилагаемые к настоящему приказу.
4. ФГБУ «ВНИИМС» внести соответствующие
измерений,
изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.
сведения, предоставления утвержденным приказом Российской Федерации
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Е.Р.Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии
от « __ » ___июня___ 2024 г. № _^38
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части срока действия утвержденного типа средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер |
Правообладатель |
Изготовитель |
Срок действия утвержденного типа СИ (продленный на 5 лет с даты окончания предыдущего установленного срока действия) |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1. |
Вибропреобразователи пьезоэлектрические |
АР1063А |
75630-19 |
Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»), Нижегородская обл., г. Саров |
24.07.2029 | |
|
2. |
Преобразователи виброскорости |
AV02 |
75727-19 |
Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»), Нижегородская обл., г. Саров |
19.08.2029 | |
|
3. |
Вольтметры высокочастотные |
В3-100 |
72902-18 |
Общество с ограниченной ответственностью «Научнопроизводственное предприятие «Радио, приборы и связь» (ООО «НПП «Радио, приборы и связь»), г. Нижний Новгород |
26.10.2029 |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» июня 2024 г. № 1538
Лист № 1
Всего листов 5
Регистрационный № 72902-18
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Вольтметры высокочастотные В3-100
Назначение средства измеренийВольтметры высокочастотные В3-100 (далее по тексту - приборы) предназначены для измерения среднеквадратических значений синусоидального напряжения переменного тока в диапазоне частот от 10 кГц до 1500 МГц.
Описание средства измеренийПринцип действия приборов основан на детектировании переменного напряжения выносным детекторным пробником, выполненном на высокочастотных диодах Шоттки. Для получения линейной и стабильной характеристики преобразования переменного напряжения в постоянное напряжение, в вольтметре использован принцип взаимообратных преобразований с применением второго идентичного детектора в цепи следящей обратной связи. Стабильность характеристик прибора во времени и диапазоне температур обеспечивается использованием цифровых методов преобразований в цепи обратной связи и интегральной высокочастотной диодной сборки c двумя идентичными диодами.
Конструктивно приборы выполнены в металлическом корпусе настольного типа.
На лицевой панели прибора размещены органы управления, цветной дисплей и разьем для подключения детекторного пробника.
Управление режимами прибора, ввод, вывод данных, учет калибровочных коэффициентов выполняются встроенным одноплатным контроллером. Отображаемая информация выводится на цифровой дисплей. Для дистанционного управления прибором имеется встроенный интерфейс RS-232.
Общий вид вольтметра высокочастотного В3-100 представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 2.
Рисунок 1 - Общий вид вольтметра высокочастотного В3-100
Места пломбировки с нанесением знака поверки
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки
Заводской номер, обеспечивающий однозначную идентификацию каждого экземпляра вольтметра, наносится типографским способом на маркировочную наклейку, расположенную на задней панели прибора, в виде цифрового обозначения, состоящего из трех арабских цифр.
Программное обеспечениеПрибор имеет встроенное программное обеспечение (далее по тексту - ПО). Характеристики встроенного ПО приведены в таблице 1. Встроенное ПО (микропрограмма) реализована аппаратно и является метрологически значимым. Метрологические характеристики нормированы с учетом влияния ПО. Встроенное ПО может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программнотехнических средств и специального соединителя на плате контроллера.
Конструкция приборов исключает возможность несанкционированного влияния на встроенное ПО прибора и измерительную информацию, так как отсутствует программноаппаратный интерфейс связи.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Voltmeter V3-100 |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики приборов приведены в таблицах 2,3.
Таблица 2 - Метрологические характеристики приборов
|
Наименование характеристики |
Значение |
|
Диапазон измерения напряжения, В |
от 0,003 до 10 |
|
Диапазон частот измеряемого напряжения, МГц |
от 0,01 до 1500 |
|
Верхние пределы шкал измерения напряжения, В |
0,1; 0,3; 1; 3 и 10 |
таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерения |
значения приведены |
|
напряжения в диапазоне частот от 0,01 до 10 МГц включ. |
в таблице 3 |
|
Пределы допускаемой относительной погрешности измерения |
значения приведены |
|
напряжения в диапазоне частот св. 10 до 1500 МГц |
в таблицах 4 и 5 |
|
Входное сопротивление детекторного пробника, кОм, не менее |
80 |
|
Входная емкость детекторного пробника, пФ, не более |
2 |
|
Коэффициент стоячей волны тройникового перехода с подключенным детекторным пробником в диапазоне частот: до 300 МГц |
1,1 |
|
до 700 МГц |
1,2 |
|
до 1000 МГц |
1,3 |
|
до 1500 МГц |
1,8 |
Таблица 3 - Пределы допускаемой относительной погрешности измерения переменного напряжения в процентах в нормальной области частот от 0,01 до 10 МГц включ.
|
Верхний предел шкалы ип измерений, В |
Диапазон измеряемых значений напряжения, В |
Пределы допускаемой погрешности измерения, % |
|
10 |
св. 3 до 10 включ. |
±0,15 |
|
3 |
св. 1 до 3 включ. | |
|
1 |
св. 0,3 до 1 включ. | |
|
0,3 |
от 0,1 до 0,3 включ. | |
|
0,1 |
от 0,003 до 0,1 включ. |
±[0,15 + 0,4(ип/их-1)] * |
|
* где Ux - измеряемое напряжение в вольтах, ип - верхний предел установленной шкалы измерений в вольтах. | ||
Таблица 4 - Пределы допускаемой относительной погрешности измерения переменного напряжения в процентах в рабочей области частот свыше 10 до 1500 МГц для вольтметров-рабочих эталонов 2-го разряда
|
Диапазон измеряемых значений напряжения, В |
Пределы допускаемой погрешности измерения, %, на частотах, МГц | ||||||
|
св. 10 до 30 |
св. 30 до 100 |
св. 100 до 300 |
св. 300 до 600 |
св. 600 до 800 |
св. 800 до 1000 |
св. 1000 до 1500 | |
|
св. 0,3 до 10 включ. |
±0,3 |
±0,5 |
±0,7 |
±0,9 |
±1,5 |
±2,5 |
±4,0 |
|
св. 0,1 до 0,3 включ. |
±0,4 |
±0,7 |
±0,85 |
±1,1 |
±1,6 |
±2,5 |
±5,0 |
|
0,1 |
±0,4 |
±1,1 |
±1,25 |
±1,5 |
±2,0 |
±2,8 |
±6,0 |
|
от 0,03 до 0,1 |
±2,0 |
±3,0 |
±4,0 |
±6,0 |
±9,0 |
±10 |
±12 |
|
от 0,003 до 0,03 включ. |
±10 |
±10 |
±10 |
±12 |
±15 |
±15 |
±20 |
Таблица 5 - Пределы допускаемой относительной погрешности измерения переменного напряжения в процентах в рабочей области частот свыше 10 до 1500 МГц для вольтметров-рабочих эталонов 1-го разряда
|
Диапазон измеряемых значений напряжения, В |
Пределы допускаемой погрешности измерения, %, на частотах, МГц | ||||||
|
св. 10 до 30 |
св. 30 до 100 |
св. 100 до 300 |
св. 300 до 600 |
св. 600 до 800 |
св. 800 до 1000 |
св. 1000 до 1500 | |
|
св. 0,3 до 10 включ. |
±0,15 |
±0,3 |
±0,4 |
±0,5 |
±0,7 |
±1,0 |
±2,0 |
|
св. 0,1 до 0,3 включ. |
±0,2 |
±0,5 |
±0,7 |
±0,9 |
±1,2 |
±1,4 |
±2,5 |
|
0,1 |
±0,2 |
±0,8 |
±1,1 |
±1,3 |
±1,4 |
±1,7 |
±4,0 |
Таблица 6 - Основные технические
|
Наименование характеристики |
Значение |
|
Напряжение электрического питания | |
|
- напряжение переменного тока, В |
230±23 |
|
- частота переменного тока, Гц |
50±05 |
|
Потребляемая мощность, В^А, не более |
15 |
|
Габаритные размеры, мм, не более | |
|
- высота |
115 |
|
- ширина |
375 |
|
- длина |
270 |
|
Масса, кг, не более |
3 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +10 до +35 |
|
- относительная влажность, % |
до 90 |
|
- атмосферное давление, кПа |
от 70 до 106,7 |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
15000 |
наносится на переднюю панель прибора методом офсетной печати, на титульные листы эксплуатационной документации типографским способом.
Комплектность средства измеренияТаблица 7 - Комплектность
|
Наименование, тип |
Обозначение |
Количество |
|
Вольтметр высокочастотный В3-100 |
РПИС.411166.027 |
1 шт. |
|
Комплект принадлежностей |
РПИС.411166.027 |
1 шт. |
|
Руководство по эксплуатации |
РПИС.411166.027 РЭ |
1 экз. |
|
Формуляр |
РПИС.411166.027 ФО |
1 экз. |
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
РПИС.411166.027ТУ Вольтметр высокочастотный В3-100. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «Научно-производственное предприятие «Радио, приборы и связь» (ООО «НПП «Радио, приборы и связь»)
ИНН 5261004288
Адрес: 603009, г. Нижний Новгород, пр-кт Гагарина, д. 168, оф. 310
Телефон (факс): (831) 465-50-12
Web-сайт: rpis.ru
E-mail: rpis@mail.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)
Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1
Телефон (831) 428-78-78, факс (831) 428-57-48
Web-сайт: www.nncsm.ru
Е-mail: mail@nncsm.ru
Уникальный номер записи в реестре аккредитованных лиц № 30011-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» июня 2024 г. № 1538
Лист № 1
Всего листов 4
Регистрационный № 75630-19
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Вибропреобразователи пьезоэлектрические АР1063А
Назначение средства измеренийВибропреобразователи пьезоэлектрические АР 1063А (далее - датчик) предназначены для измерений вибрационных и ударных ускорений в диагностических системах.
Описание средства измеренийПринцип действия датчика основан на генерации электрического сигнала, пропорционального воздействующему ускорению.
Конструктивно датчик состоит из измерительной и кабельной части. В измерительной части использован предварительно напряжённый пьезокерамический модуль, работающий по “компрессионной” схеме. Кабельная часть неразъёмно закреплена в корпусе и состоит из жаропрочного кабеля типа КНМС с минеральной изоляцией и теплостойкого антивибрационного кабеля типа АВКТД(Л). Антивибрационный кабель, в зависимости от исполнения, может защищаться металлорукавом и заканчиваться либо свободными выводами, либо розеткой соединителя. Материал корпусных элементов датчика - нержавеющая сталь. Корпусные элементы соединяются при помощи лазерной сварки. Датчик имеет степень защиты от внешних воздействий IP65. Крепление датчика к объекту контроля осуществляется винтами из комплекта поставки.
Датчик имеет исполнения, специфические особенности которых приведены в таблице 1. Внешний вид датчика представлен на рисунке 1.
Таблица 1
|
Тип исполнения |
Отличительные особенности | |||
|
Коэффициент преобразования, пКл/(м-с-2) |
Рабочий диапазон частот, Гц |
Ориентация кабеля |
Способ крепления | |
|
АР1063А |
1,0 |
от 2 до 7 000 |
сбоку |
3 винта М4 |
|
АР1063А-01 |
сверху |
4 винта М5 | ||
|
АР1063А-02 |
0,2 |
от 2 до 12 000 |
сбоку |
3 винта М4 |
|
АР1063А-03 |
сверху |
4 винта М5 | ||
Структура обозначений различных исполнений датчика и вариантов исполнения кабеля
АР1063А - 0Х Х / Х.Х / ХХ.Х
Тип датчика
Тип исполнения датчика
Вид исполнения антивибрационной части кабеля (А, В, С, D): A - кабель АВКТД(Л) без соединителя;
B - кабель АВКТД(Л) с соединителем 2РМД(Т)18КПН4Г5А1;
C - кабель АВКТД(Л) в металлорукаве РЗ-Н-6 без соединителя;
D - кабель АВКТД(Л) в металлорукаве РЗ-Н-6 с соединителем 2РМД(Т)18КПН4Г5А1
Длина жаропрочной части (кабель КНМС2С) от 0,2 до 5,0 м с шагом 0,1 м
Длина антивибрационной части (кабель АВКТД(Л)) от 0,5 до 15,0 м с шагом 0,5 м

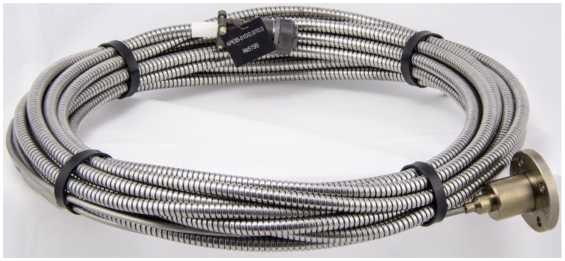

Рисунок 1 - Внешний вид датчиков АР1063А, АР1063А-03 и АР1063А-01 (с кабелем)
Пломбирование вибропреобразователей пьезоэлектрических АР1063А не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится методом лазерной гравировки на корпус.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Максимальное значение амплитуды измеряемого ускорения, м/с2: - для АР1063А, АР1063А-01 |
10000 |
|
- для АР1063А-02, АР1063А-03 |
50000 |
|
Рабочий диапазон частот, Гц: - для АР1063А, АР1063А-01 |
от 2 до 7000 |
|
- для АР1063А-02, АР1063А-03 |
от 2 до 12000 |
|
Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, пКл/(м-с-2): - для АР1063А, АР1063А-01 |
1,0 |
|
- для АР1063А-02, АР1063А-03 |
0,2 |
|
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах |
+20 |
|
Пределы допускаемой основной относительной погрешности датчика при измерении ускорения, % |
±15 |
|
Наименование характеристики |
Значение |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее:
|
21 36 |
|
Неравномерность частотной характеристики относительно значения на базовой частоте 200 Гц, % |
+12,5 |
|
Нелинейность амплитудной характеристики в диапазоне от 0,5 м/с2 до максимального, % |
±4 |
|
Коэффициент влияния температуры окружающего воздуха, %/°С, не более:
|
+0,05 -0,15 |
|
Нормальные условия измерений:
|
от 18 до 25 80 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции между контактами, МОм, не менее: | |
|
- в нормальных условиях |
10 |
|
- при относительной влажности 95 % и температуре 35 °С |
1,0 |
|
- в диапазоне температур от минус 60 до плюс 400 °С |
0,5 |
|
Полярность выходного сигнала на контакте 1 относительно контакта 2 |
положительная |
|
Габаритные размеры (диаметр фланцахвысота), мм, не более: | |
|
- для измерительной части АР1063А, АР1063А-02 |
37,5x31,5 |
|
- для измерительной АР1063А-01, АР1063А-03 |
48,0x45,5 |
|
Масса датчика, кг, не более: | |
|
- при минимальной длине кабеля 0,7 м |
0,5 |
|
- при максимальной длине кабеля 20,0 м |
3,0 |
|
Рабочие условия эксплуатации датчика: | |
|
- температура окружающего воздуха, °С |
от -60 до +400 |
|
- относительная влажность воздуха при температуре 35 °С, % |
до 95 |
|
- переменное магнитное поле с напряженностью частотой 50 Гц, А/м |
до 400 |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
300000 |
наносится на заглавный лист паспорта АБКЖ.433641.044-ХХПС и руководства
по эксплуатации АБКЖ.433641.044РЭ типографским способом в левом верхнем углу.
Комплектность средства измеренийТаблица 3 - Комплектность датчика
|
Наименование |
Обозначение |
Кол-во |
|
Вибропреобразователь пьезоэлектрический АР1063А-0Х Х/Х.Х/XX.X |
АБКЖ.433641.044-ХХ |
1 шт. |
|
Крепежный комплект |
1 шт. | |
|
Вибропреобразователь пьезоэлектрический АР 1063А. Паспорт |
АБКЖ.433641.044-ХХПС |
1 шт. |
|
Наименование |
Обозначение |
Кол-во |
|
Вибропреобразователь пьезоэлектрический АР 1063А. Руководство по эксплуатации |
АБКЖ.433641.044РЭ |
одно на партию |
|
Вибропреобразователь пьезоэлектрический АР 1063А. Методика поверки |
- | |
|
Дополнительные принадлежности |
- |
по требованию |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
АБКЖ.433641.044ТУ Вибропреобразователь пьезоэлектрический АР1063А. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест») ИНН 5254021532
Адрес: 607185, Нижегородская обл., г. Саров, ул. Павлика Морозова, д. 6 Телефон: (83130) 67777
Факс (83130) 67778
E-mail: mail@globaltest.ru
Web-site: www.globaltest.ru
Испытательный центрФедеральное Государственное унитарное предприятие «Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ»)
Адрес: 607188, Нижегородская обл., г. Саров, пр-кт Мира, д. 37
Телефон: (83130) 22224, 22302, 22253
Факс (83130) 22232
E-mail: shvn@olit.vniief.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311769.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» июня 2024 г. № 1538
Лист № 1
Всего листов 4
Регистрационный № 75727-19
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи виброскорости AV02
Назначение средства измеренийПреобразователи виброскорости AV02 (далее - датчик) предназначены для измерений средних квадратических значений (далее - СКЗ) виброскорости при проведении контроля абсолютной вибрации вращающихся механизмов.
Описание средства измеренийДатчик представляет собой устройство с встроенным пьезоэлектрическим акселерометром и электронным блоком, осуществляющим измерение, однократное интегрирование и преобразование СКЗ виброскорости в пропорциональный токовый сигнал.
Принцип действия датчика основан на использовании прямого пьезоэфекта - генерации электрического сигнала, пропорционального воздействующему ускорению. Пьезокерамический чувствительный элемент, работающий по «сдвиговой» схеме, и электронный блок находятся в герметичном металлическом корпусе. Съём сигнала с датчика производится с помощью встроенного неразъёмного кабеля, длиной до 500 м. Крепление датчика к объекту испытания производится шпилькой М6х12 или винтом М6х55.
Датчик имеет шестнадцать модификаций, технические особенности которых приведены в таблице 1. Внешний вид датчика представлен на рисунке 1.
Структура обозначений датчиков (символы «Х» могут отсутствовать):
AV02-
ХХ-
ХХХ
коэффициент преобразования, мА/(м-с-1)
индекс модификации
Таблица 1
|
Тип модификации |
Технические особенности | ||
|
Способы крепления |
Максимальное СКЗ измеряемой виброскорости, мм/с |
Рабочий диапазон частот, Гц | |
|
AV02-0,8 |
с помощью шпильки |
20 | |
|
AV02-0,08 |
М6х12 |
200 |
от 10 до 1000 |
|
AV02-01-0,8 |
с помощью винта |
20 | |
|
AV02-01-0,08 |
М6х55 |
200 | |
|
AV02-02-0,8 |
с помощью шпильки |
20 | |
|
AV02-02-0,08 |
М6х12 |
200 |
от 2 до 1000 |
|
AV02-03-0,8 |
с помощью винта |
20 | |
|
Тип модификации |
Технические особенности | ||
|
Способы крепления |
Максимальное СКЗ измеряемой виброскорости, мм/с |
Рабочий диапазон частот, Гц | |
|
AV02-03-0,08 |
М6х55 |
200 | |
|
AV02-04-0,8 |
с помощью шпильки |
20 | |
|
AV02-04-0,08 |
М6х12 |
200 |
от 10 до 1000 |
|
AV02-05-0,8 |
с помощью винта |
20 | |
|
AV02-05-0,08 |
М6х55 |
200 | |
|
AV02-06-0,8 |
с помощью шпильки |
20 | |
|
AV02-06-0,08 |
М6х12 |
200 |
от 2 до 1000 |
|
AV02-07-0,8 |
с помощью винта |
20 | |
|
AV02-07-0,08 |
М6х55 |
200 | |
Пломбирование преобразователей виброскорости AV02 не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится методом лазерной гравировки на корпус.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений СКЗ виброскорости, мм/с:
|
от 0,2 до 20 от 2 до 200 |
|
Рабочий диапазон частот, Гц:
|
от 10 до 1000 от 2 до 1000 |
|
Пределы допускаемой основной относительной погрешности измерений СКЗ виброскорости Vизм, мм/с, на базовой частоте 80 Гц, % |
+(O,O5+O,1/Vизм)•100 |
|
Номинальное значение коэффициента преобразования, мА/(м-с-1):
|
0,80 0,08 |
|
Отклонение действительного значения коэффициента преобразования |
±10 |
|
Наименование характеристики |
Значение |
|
от номинального значения в пределах, % | |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
|
Коэффициент влияния температуры окружающего воздуха на коэффициент преобразования, %/°С, в пределах |
+0,2 |
|
Нормальные условия измерений:
|
от +18 до +25 80 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 9 до 25 |
|
Масса датчика, кг, не более |
0,095 |
|
Габаритные размеры датчика (диаметрхвысота), мм, не более |
35x50 |
|
Рабочие условия эксплуатации датчика:
|
от -40 до +80 от -60 до +150 до 95 |
|
Маркировка взрывозащиты (только для AV02-XXX; AV02-01-XXX; AV02-02-XXX; AV02-03-XXX) |
1ExibnCT4 |
|
Гарантийный срок хранения с момента изготовления, месяцев |
42 |
|
Гарантийный срок эксплуатации с момента поставки заказчику, месяцев |
36 |
наносится на заглавный лист паспорта АБКЖ.433648.002ПС и руководства по эксплуатации АБКЖ.433648.002РЭ типографским способом в левом верхнем углу.
Комплектность средства измеренийТаблица 4 - Комплектность датчика
|
Наименование |
Обозначение |
Количество |
|
Преобразователь виброскорости AV02-XX-XXX |
АБКЖ. 433648.002-XX |
1 шт. |
|
Преобразователь виброскорости AV02. Паспорт |
АБКЖ. 433648.002ПС |
1 шт. |
|
Крепежная шпилька М6х12* |
АН0106 |
1 шт. |
|
Крепежный винт М6х55** |
- |
1 шт. |
|
Преобразователь виброскорости AV02. Руководство по эксплуатации |
АБКЖ. 433648.002РЭ |
одно на партию |
|
Преобразователь виброскорости AV02. Методика поверки |
- | |
|
HЛRT-моgем AG18 |
АБКЖ.431134.019 |
по требованию |
|
Дополнительные принадлежности |
- | |
|
* - для AV02-XXX, AV02-02-XXX, AV02-04-XXX, AV02-06-XXX; ** - для AV02-01-XXX, AV02-03-XXX, AV02-05-XXX, AV02-07-XXX | ||
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
АБКЖ. 433648.002ТУ Преобразователь виброскорости AV02. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест») ИНН 5254021532
Адрес: 607185, Нижегородская обл., г. Саров, ул. Павлика Морозова, д. 6 Телефон: (83130) 67777
Факс (83130) 67778
E-mail: mail@globaltest.ru
Web-site: www.globaltest.ru
Испытательный центрФедеральное Государственное унитарное предприятие «Российский федеральный ядерный центр - Всероссийский экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ») Адрес: 607188, Нижегородская обл., г. Саров, пр-кт Мира, д. 37 Телефон: (83130) 22224, 22302, 22253 Факс (83130) 22232 E-mail: shvn@olit.vniief.ru
научно-исследовательский институт
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311769.

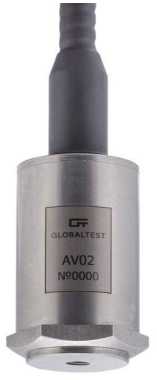

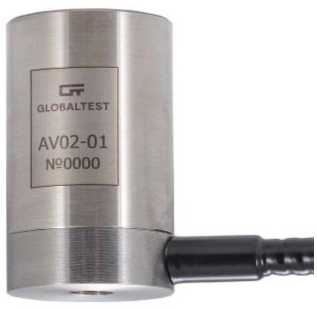

Рисунок 1 - Внешний вид преобразователей виброскорости AV02
