№291 от 17.02.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 27414
О внесении изменений в описание типа на влагомеры нефти поточные УДВН-1пм
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ___
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ17 февраля 2017г.
№ 291
Москва
О внесении изменений в описание типа на влагомеры нефти поточные УДВН-1пм
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «НТП «Годсэнд-сервис» от 16 сентября 2016 г. № 176-ГС приказываю:
-
1. Внести изменения в описание типа на влагомеры нефти поточные УДВН-1пм, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 14557-15, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С.Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВ! /’! НИЯ О CL Р1 ИФИКАIЕ ЭН
Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017 Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «17» февраля 2017 г. № 291
Изменения в описание типа на влагомеры нефти поточные УДВН-1пм
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Влагомеры нефти поточные УДВН-1пм
Назначение средства измеренийВлагомеры нефти поточные УДВН-1пм (в дальнейшем - влагомеры) предназначены для измерения содержания воды в нефти и нефтепродуктах в объемных долях в автоматическом режиме. Влагомеры используется в составе блока контроля качества нефти и нефтепродуктов, а также для контроля влагосодержания нефти в процессе ее подготовки.
Измеряемая среда нефть и нефтепродукты, сдаваемые нефтегазодобывающими предприятиями, транспортируемые потребителям и поставляемые нефтеперерабатывающим предприятиям организациями нефтепроводного транспорта.
Описание средства измеренийПринцип действия влагомеров основан на поглощении энергии микроволнового излучения водонефтяной эмульсией.
Разъем RS-232 (на задней крышке блока электронного) -место для пломбы со знаком поверки (устанавливает организация, проводящая поверку)

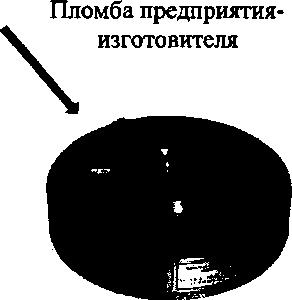

Рисунок 1.Общий вид влагомера нефти поточного УДВН-1пм
Влагомеры состоят из первичного преобразователя и блока электронного.
Первичный преобразователь состоит из СВЧ сигнального модуля и платы управления и выдает аналоговые сигналы пропорциональные СВЧ мощности в опорном и измерительном каналах. Величина сигнала в измерительном канале зависит от влагосодержания в измеряемой среде.
Блок электронный осуществляет подачу искробезопасных питающих напряжений и токов напервичный преобразователь, а также обработку поступающих с первичного преобразователя сигналов в сигнал, пропорциональный влагосодержанию нефти. Значение влагосодержания высвечивается в цифровом виде на светодиодном табло и преобразуется в выходной токовый сигнал от 4 до 20 мА. Электронный блок осуществляет также контрольные и сервисные функции. Для подключения персонального компьютера электронный блок влагомера имеет цифровой интерфейс RS 485.
Влагомеры выпускаются в следующих исполнениях: УДВН-1пм, УДВН-1пм1, УДВН-1пм2, УДВН-1пмЗ, УДВН-1пм4. Исполнения влагомера имеют однотипную конструкцию, одинаковые средства взрывозащиты и различаются диапазоном и точностью измерения объемной доли воды, содержащейся в нефти и нефтепродуктах.
Программное обеспечениеПрограммное обеспечение является встроенным в микропроцессорный контроллер, обеспечивает хранение калибровочных коэффициентов, осуществляет преобразование и вывод результатов измерений на внешнее регистрирующее устройство токовым сигналом от 4 до 20 мА и по цифровому интерфейсу RS 485.
Программное обеспечение, в соответствии с которым функционируют микросхемы и транзисторы электрической схемы первичного преобразователя влагомера, при изготовлении влагомеров заносится в интегральную микросхему и не может быть изменено пользователем.
Калибровочные коэффициенты В, С, Kt записаны в перепрограммируемое запоминающее устройство микропроцессорной платы блока электронного. Их изменение недоступно для пользователя.
Калибровочный коэффициент А используется для настройки влагомера на месте эксплуатации. Его изменение доступно пользователю. Калибровочные коэффициенты заносятся в паспорт влагомера.
Калибровочные коэффициенты отображаются на графическом индикаторе для возможности сличения их со значениями, записанными в паспорте влагомера. Проводить калибровку влагомеров имеет право только специально обученный персонал организаций, аттестованных на право проведения калибровочных работ.
Идентификационные данные встроенного программного обеспечения влагомеров приведены в таблице 1.
Таблица 1
|
Идентификационные данные(признаки) |
Значение |
|
Идентификационное наименование ПО |
UDVN |
|
Номер версии (идентификационный номер ПО) |
Ver 150424 |
|
Цифровой идентификатор ПО |
- |
Встроенное программное обеспечение защищено от несанкционированного доступа пломбами-стикерамина корпусе блока электронного: по одной на боковых и задней крышках, две - на лицевой.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристикиОсновные метрологические и технические характеристики приведены в таблицах 2 и 3
Таблица 2
|
Модификация влагомера |
Диапазон измерений, объемная доля воды, % |
Пределы допускаемой основной абсолютной погрешности, объемная доля воды, % |
Дополнительная погрешность влагомера при изменении температуры измеряемой среды на каждые 10° С от средней |
|
(W - показания влагомера, об. доля воды,%) |
температуры рабочего диапазона не должна превышать, объемная доля воды, % | ||
|
УДВН-1ПМ |
от 0,01 до 2,00 |
±0,05 |
±0,01 |
|
УДВН-1пм1 |
от 0,01 до 6,00 |
±0,08 | |
|
УДВН-1пм2 |
от 0,01 до 10,00 |
±0,10 | |
|
УДВН-1пмЗ |
от 0,1 до 20,0 |
±(0,10+0,01 W) |
±0,02 |
|
УДВН-1пм4 |
от 0,1 до 30,0 |
±(0,10+0,015 W) |
Таблица 3
|
Наименование характеристики |
Значение |
|
Диапазон температур измеряемой среды, °C
Тмин и Тмакс выбираются из интервала, °C, где Тмакс-Тмин < 35°С |
от +5 до +50 от Тмин до Тмакс от -2 до +75 |
|
Диапазон плотности измеряемой среды, кг/м^ Рмин и Рмакс выбираются из интервала где Рмакс-Рмин < 200 кг/м^ |
от Рмин до Рмакс от 530 до 1050 |
|
Давление измеряемой среды в трубопроводе МПа, не более
|
6,4 10,0 |
|
Температура окружающей среды, °C |
от +5 до +50 |
|
Представление результатов измерений |
в цифровом виде |
|
Обработка результатов измерений |
автоматическая |
|
Режим работы влагомера |
непрерывный |
|
Время установления рабочего режима, с, не более |
20 |
|
Выходные сигналы: | |
|
- с первичного преобразователя сигнал постоянного напряжения, мВ |
от 0 до 2400 |
|
- с электронного блока унифицированный сигнал постоянного тока, мА |
от 4 до 20 |
|
Цифровой интерфейс: |
RS485 |
|
Максимальное расстояние от первичного преобразователя до электронного блока, м |
700 |
|
- при сопротивлении одного провода линии связи, Ом, не более |
5 |
|
Средняя наработка на отказ с доверительной вероятностью 0,95 , ч, не менее |
25000 |
|
Средний срок службы, лет |
10 |
|
Сопротивление изоляции, МОм, не менее |
20 |
|
Потребляемая мощность, В-A, не более |
20 |
|
Напряжение электропитания переменного тока, В |
220±22 |
|
Масса, кг, не более | |
|
первичный преобразователь |
10 |
|
блок электронный |
10 |
|
Габаритные размеры, мм, не более | |
|
первичный преобразователь |
260x210x65 |
|
блок электронный |
482x132x314 |
|
Степень защиты оболочки | |
|
первичный преобразователь |
IP 67 |
|
блок электронный |
IP 30 |
наносится на табличку электронного блока влагомеров методом металлографии и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийКомплект поставки влагомеров должен соответствовать таблице 4.
Таблица 4
|
Наименование |
Обозначение |
Количест во |
|
Первичный преобразователь |
УШЕФ.434844.001 |
1 шт. |
|
Блок электронный |
УШЕФ.433811.003 |
1 шт. |
|
Кабель соединительный |
У ШЕФ .685662.001 |
1 шт. |
|
Вставка |
УШЕФ.864153.001 |
1 шт. |
|
Руководство по эксплуатации |
УШЕФ.414432.003 РЭ |
1 экз. |
|
Паспорт |
УШЕФ.414432.003 ПС1 |
1 экз. |
|
Методика поверки «Инструкция. ГСИ Влагомеры нефти поточные УДВН-1пм. Методика поверки». |
МП 0309-6-2015 |
1 экз. |
|
Свидетельство о первичной поверке |
1 экз. | |
|
Свидетельство об утверждении типа СИ (копия) |
1 экз. | |
|
Сертификат соответствия ТР ТС 012/2011 |
1 экз. | |
|
Кольца паронитовые уплотнительные |
2 шт. | |
|
Вилка 2РМ14 КПН 4Ш |
1 шт. | |
осуществляется по документу «Инструкция. ГСИ. Влагомеры нефти поточные УДВН-1пм.
Методика поверки. МП 0309-6-2015», утвержденному ЦИ СИ ФГУП «ВНИИР» 04.09.2015 г. Основные средства поверки:
- Рабочий эталон единицы объемного влагосодержания нефти и нефтепродуктов 1 или 2 разряда в соответствии с ГОСТ 8.614-2013.
Знак поверки наносится на влагомеры, как показано на рисунке 1.
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в руководстве по эксплуатации на влагомеры поточные УДВН-1пм.
Нормативные и технические документы, устанавливающие требования к влагомерам ГОСТ 8.614-2013 ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов
Влагомер нефти поточный УДВН-1пм. Технические условия УШЕФ.414432.003 ТУ
ИзготовительОбщество с ограниченной ответственностью «Научно-техническое предприятие «Годсэнд-сервис» (ООО «НТП «Годсэнд-сервис»)
ИНН 5052009726
Адрес: 141195, Московская обл. г. Фрязино, ул. Полевая, 21-66
Телефон (факс) (495) 745-15-67
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии»
Адрес: 420088, г. Казань, ул, 2-я Азинская, 7А. ИНН 1660007420 / КПП 166001001.
Телефон (843) 272-70-62. Факс (843) 272-00-32
E-mail: office@vniir.org.
Аттестат аккредитации № RA.RU.310592 от 23.01.2015 г.
