МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

13 марта 2018 г.

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 50596 «Весы электронные Hercules-HFS и Hercules-R» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями Московского представительства «КАС КОРПОРЭИШН» б/д приказываю:

• 1. Внести изменения в описание типа на весы электронные Hercules-HFS и Hercules-R, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 53259-13, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу ГОСТ OIML R 76-1-2011 (Приложение ДА) и распространить его действие в том числе на средства измерений, находящиеся в эксплуатации.

• 2. Переоформить свидетельство об утверждении типа № 50596 «Весы электронные Hercules-FIFS и Hercules-R», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 53259-13, в связи с заменой документа на поверку.

• 3. Продлить срок действия свидетельства об утверждении типа средств

измерений №  50596 «Весы электронные Hercules-HFS и Hercules-R»

на последующие 5 лет.

• 4.  Управлению метрологии (Е.Р.Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

(---------------------------------

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00Е1036ECDC011E780DAE0071В1B53CD41

Кому выдан: голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «13» марта 2018 г. № 463

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы электронные Hercules-HFS и Hercules-R

Назначение средства измерений

Весы электронные Hercules-HFS и Hercules-R (далее весы) предназначены для определения массы различных грузов.

Описание средства измерений

Конструктивно весы состоят из грузоприемного устройства (ГПУ) и индикатора с клавиатурой и дисплеем, который может располагаться как на стойке, так и на отдельном выносном кронштейне. ГПУ, в свою очередь, состоит из грузо передающе го устройства (платформы) и весоизмерительного устройства с весоизмерительным датчиком (далее датчик).

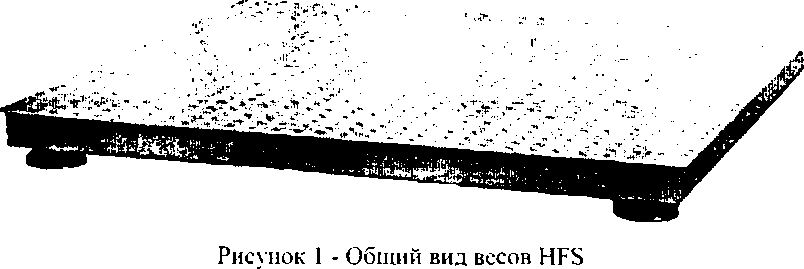

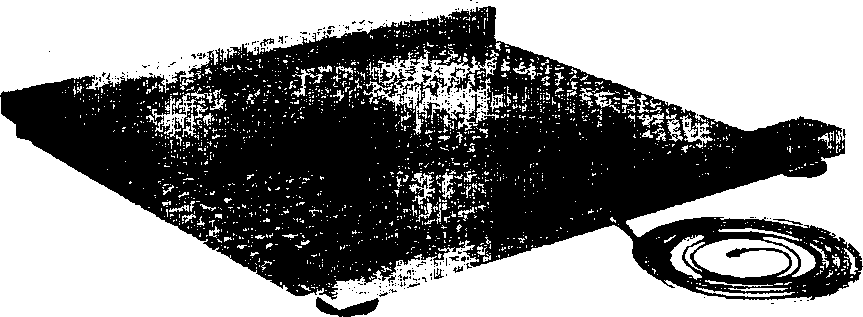

Общий вид ГПУ весов HFS представлен на рисунке 1, весов R - на рисунке 2. Общий вид весоизмерительных индикаторов представлен на рисунке 3.

Рисунок 2 - Общий вид весов R

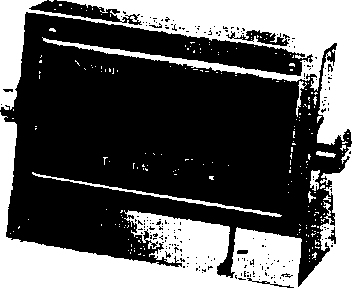

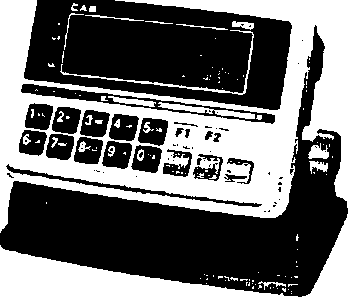

С1-5010Л. CI-5200A

CI-2001A                              CI-2001В

CI-2400BS

CI-8000V

CI-200A. CI-200S/SC

CI-201 A. CI-201S/SC

CI-2001AS

CI-2001AC

BI-100R. BI-100RB

NT-200A. NT-200S

NT-201A. NT-201S

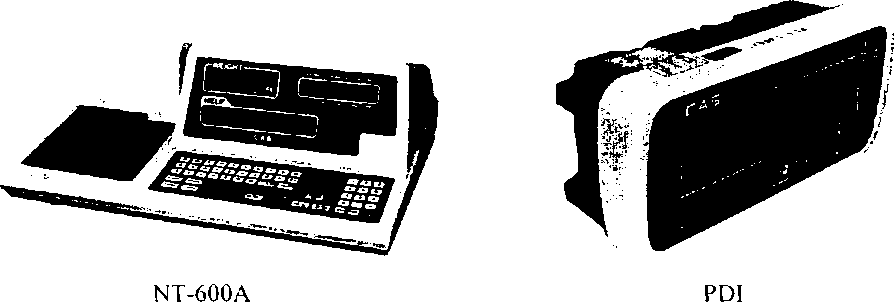

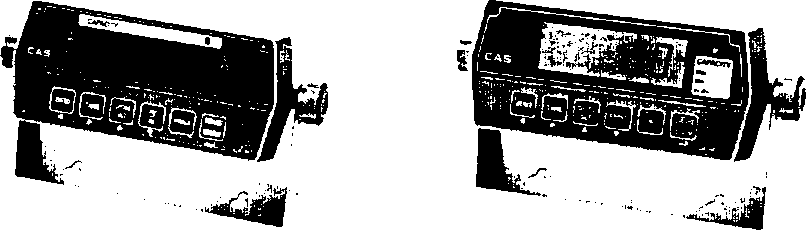

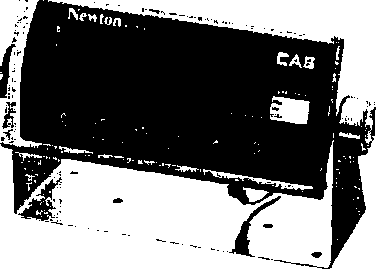

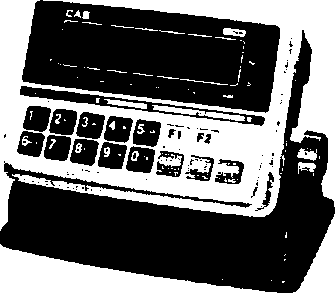

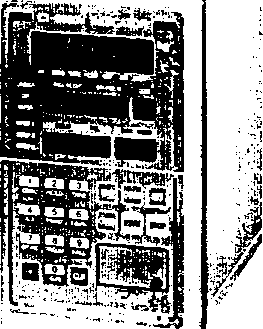

Рисунок 3 - Общий вид индикаторов весов

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIMLR 76-1-2011):

• - устройство автоматической и полуавтоматической установки нуля (Т.2.7.2.3 и Т.2.7.2.2):

• - устройство первоначальной установки нуля (Т.2.7.2.4);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство предварительного задания массы тары (Т.2.7.5);

• - устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4.2).

Функциональные возможности весов определяются применяемой модификацией весоизмерительного индикатора, внесенной в реестр средств измерений за номером 50968-12.

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся соответственно массе груза. Аналоговый электрический сигнал датчика преобразуется в цифровой код встроенным устройством обработки аналоговых данных (АЦП). Результаты взвешивания отображаются на дисплее индикатора весов.

Весы могут быть оснащены интерфейсом RS 232 для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).

Питание весов осуществляется от сети, адаптера сетевого питания или от встроенного аккумулятора.

Весы выпускаются в различных модификациях, отличающихся максимальной (Мах) и минимальной (Min) нагрузками, действительной ценой деления (</) и поверочным делением (е). а также массой и габаритными размерами.

Обозначение модификаций весов Hercules-HFS имеет вид XiHFS Хз. где:

Xi - максимальная нагрузка в килограммах.

Х2 - габаритные размеры платформы в дециметрах в соответствии с таблицей 4.

Обозначение модификаций весов Hercules-R имеет вид R-Xi, где:

Xi - максимальная нагрузка в килограммах.

На маркировочной табличке весов указывают:

• - обозначение типа весов:

• - класс точности (III);

• - значения Max. Min, е;

• - торговую марку изготовителя или его полное наименование;

• - торговую марку или полное наименование представителя изготовителя для импортируемых весов;

• - серийный номер:

• - знак утверждения типа:

• - идентификатор программного обеспечения.

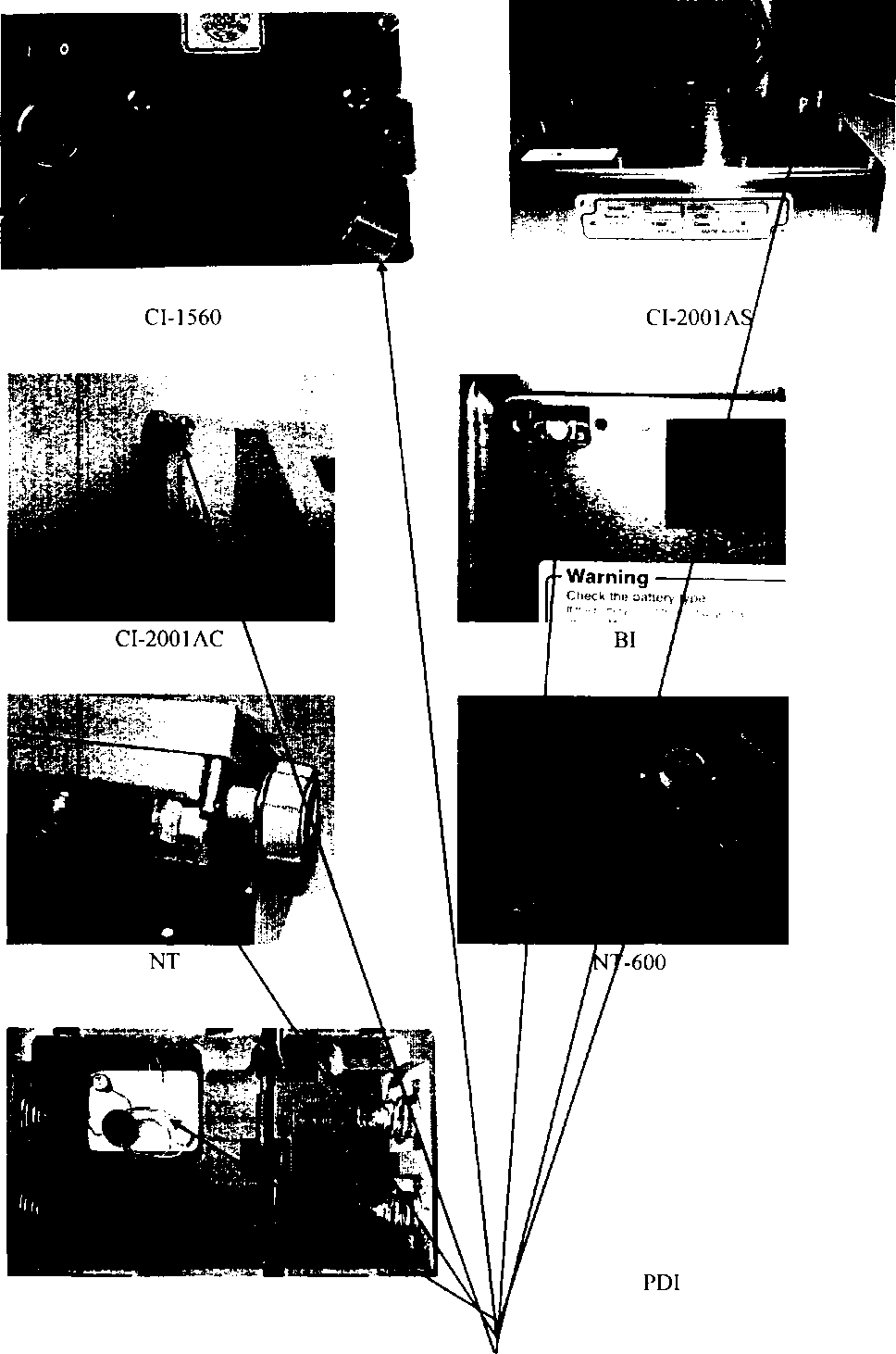

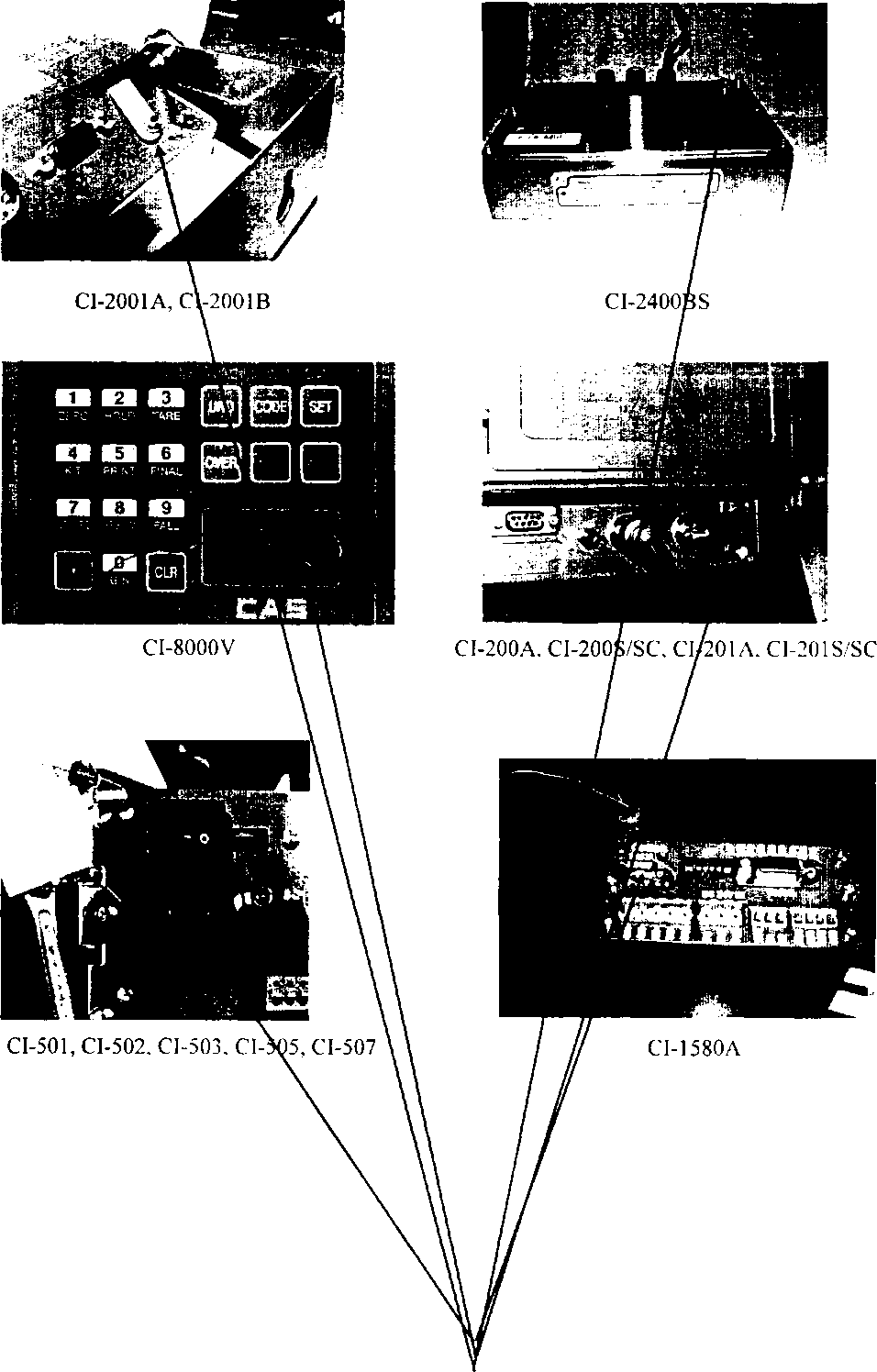

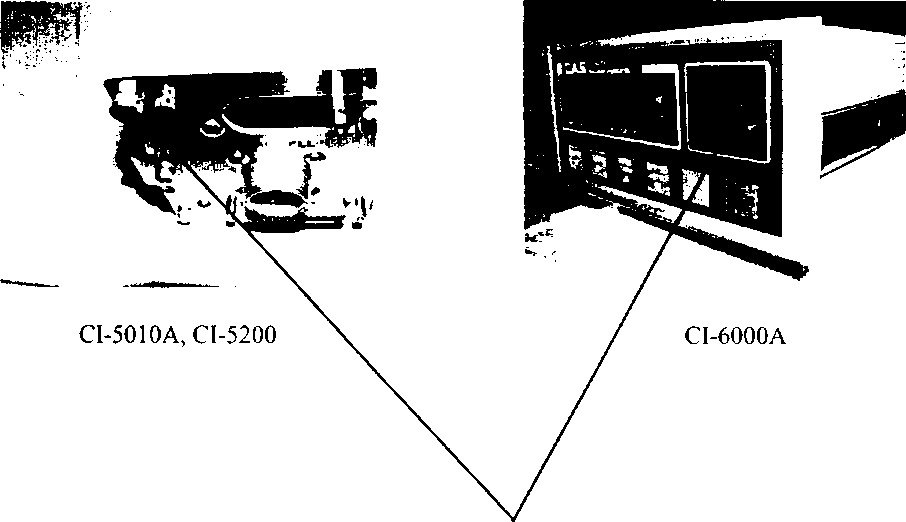

Схема пломбировки от несанкционированного доступа зависит от применяемой модификации весоизмерительного индикатора и приведена на рисунке 4.

Место пломбировки весов

Место пломбировки весов

Рисунок 4 - Место пломбировки весов

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблицах 1-3.

Таблица 1 - Идентификационные данные ПО

Таблица 2 - Идентификационные данные ПО

Таблица 3 - Идентификационные данные ПО

Метрологические и технические характеристики представлены в таблицах 4-6.

Таблица 4

Таблица 5

Таблица 6 - Габаритные размеры

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе весов.

Комплектность средства измерений

Таблица 7

Примечание. Руководство по эксплуатации вместо бумажного носителя может предоставляться в электронном виде.

Поверка

осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основные средства поверки: гири, соответствующие классу точности М> по OIMLR 111-1-2009.

Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе 3.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых весов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке средств измерений, так как условия эксплуатации весов не обеспечивают его сохранность в течение всего интервала между поверками при нанесении на весы.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к весам электронным Hercules-IIFS и Hercules-R

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

Техническая документация фирмы «CAS Corporation», Республика Корея.

Изготовитель

Фирма «СAS Corporation», Республика Корея

#440-1 SUNGNAE-DONG GANGDONG-GU SEOUL, Республика Корея

Заявитель

МОСКОВСКОЕ ПРЕДСТАВИТЕЛЬСТВО «КАС КОРПОРЭЙШН»

Юридический адрес: 125080. г. Москва, Волоколамское шоссе, д. 1. стр. 1. офис 506-2

Почтовый адрес: 125080, г. Москва. Волоколамское шоссе, д. 1. стр. 1. офис 506-2 ИНН 9909006133

Тел/факс: +7 (495) 784-77-47: E-mail: casrussia@globalcas.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361. г. Москва, ул. Озерная. 46

Телефон/факс: (495) 437-55-77 / 437-56-66

Web-сайт: www.vniims.ru: E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
