ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термопреобразователи сопротивления ТСМ-01

Термопреобразователи сопротивления ТСМ-01 (далее - ТС или термопреобразователи) предназначены для непрерывного измерения температуры химически неагрессивных сред: воды, пара, масла, воздуха, металлических и бетонных конструкций в атомной энергетике на АЭС с реакторами типа ВВЭР, РБМК, БН и на АСТ, а также для измерений температуры газообразных и жидких сред в различных отраслях промышленности.

Принцип действия термопреобразователей основан на зависимости электрического сопротивления чувствительного элемента (ЧЭ) от температуры измеряемой среды.

Конструктивно термопреобразователи состоят из измерительной вставки с одним медным ЧЭ, защитной головки и защитной арматуры.

Защитная арматура ТС выполнена из стали 08Х18Н10Т или 12Х18Н10Т по ГОСТ 5632-72.

ТС выполняются с пыле-водозащищенной головкой из полиамида ПА 66-КС ОСТ 6-11-498-79 или стали 08Х18Н10Т (12Х18Н10Т) по ГОСТ 5632-72 для подключения соединительных линий и с крепежным устройством в виде штуцера М20х1,5 или без него.

Схема соединения внутренних проводников ТС с ЧЭ по ГОСТ 6651-2009: 2-х или 4-х проводная в зависимости от исполнения.

ТС являются пожаробезопасными, они не самовоспламеняются и не воспламеняют окружающие их предметы при подаче на них полуторного напряжения питания.

ТС являются невосстанавливаемыми, неремонтируемыми, однофункциональными изделиями.

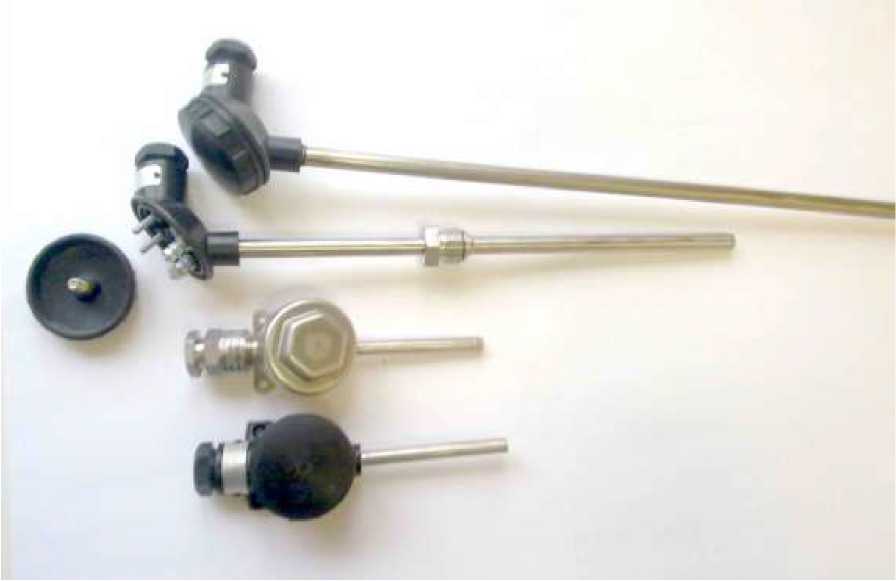

Фото общего вида термопреобразователей представлено на рисунке 1.

Рисунок 1 - Общий вид термопреобразователей сопротивления ТСМ-01

Пломбирование ТС не предусмотрено.

Программное обеспечение отсутствует.

Основные метрологические и технические характеристики ТС приведены в таблице 1.

Таблица 1 - Метрологические и технические характеристики термопреобразователей      сопротивления ТСМ-01_____________________________________________________________

наносится на титульный лист (в правом или левом верхнем углу) паспорта и руководства по эксплуатации типографским способом, а также на шильдик или наклейку, прикрепленные к ТС. Комплектность средства измерений

Комплектность ТС приведена в таблице 2.

Таблица 2 - Комплектность

осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки:

Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);

Измеритель температуры многоканальный прецизионный МИТ 8.10(М)/8.15(М) (Регистрационный № 19736-11);

Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки

ТУ 95 2464-93 Термопреобразователи сопротивления ТСМ-01, ТСП-01, ТСМ-02, ТСП-02. Технические условия

Федеральное государственное унитарное предприятие «Научно-исследовательский институт Научно-производственное объединение «ЛУЧ» (ФГУП «НИИ НПО «ЛУЧ»)

ИНН 5036005308

Адрес: 142103, Московская область, г. Подольск, ул. Железнодорожная, 24

Телефон: +7 (495) 502-79-51, факс: +7 (495) 543-33-63

E-mail: npo@sialuch.ru

Web-сайт: http//www.sialuch.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
