МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

07 декабря 2021 г.

2748

Москва

Об утверждении типов средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа

средств измерений», приказываю:

1. Утвердить:

типы средств измерений, сведения о которых прилагаются

к настоящему приказу;

описания      типов      средств      измерений,      прилагаемые

к настоящему приказу.

  • 2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

Г             ....... л

Руководитель

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

А.П.Шалаев

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C

Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021

к__________—_________/



ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «7» декабря 2021 г. № 2748 Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ-вод-ства

Рег. Номер

Зав. номер(а) *

Изготовители

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интервал

между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Ключи моментные предельные

USAG

С

83914-21

Y120607, Y120151,

Y120437, Y070695, A010021

Stanley Black & Decker Italia

S.r.l., Италия

Stanley Black & Decker Italia

S.r.l., Италия

ОС

МП АПМ

89-20

1 год

Stanley Black &

Decker Italia

S.r.l., Италия

ООО "Авто-прогресс-М", г. Москва

19.03.2021

2.

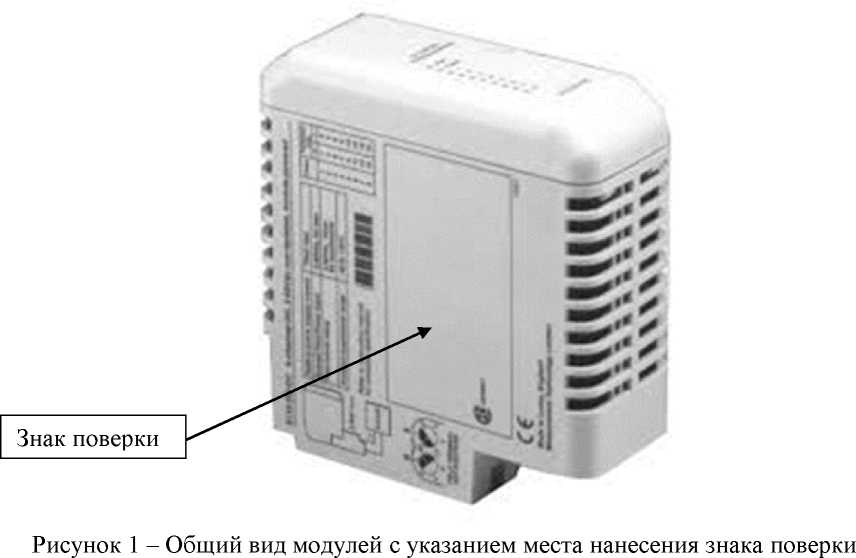

Модули аналогового входа для ПЛК

Emerson серии PAC800 0 Safe-tyNet 8810-HI-

TX

С

83915-21

1401105056,

1401105045

Intelligent

Platforms,

LLC., США

Intelligent

Platforms,

LLC., США

ОС

МИ 2539

99

2 года

Общество с ограниченной ответственностью "Эмерсон" (ООО "Эмерсон"), г.

Москва

ООО "ПРОММАШ ТЕСТ", г.

Москва

28.05.2021

3.

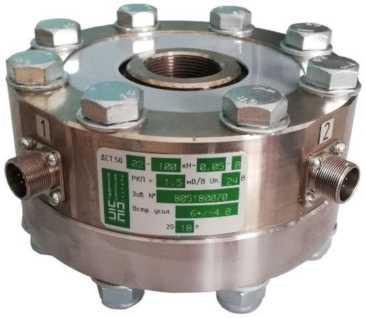

Датчики си-лоизмери-тельные тен-зорезистор-ные

ДСТ

5002

Е

83916-21

805190001;

805190002;

805190003;

805190004;

805190005;

805190006;

805190007;

805190008;

805190009;

805190010;

805190011;

805190012;

Общество с ограниченной ответственностью "Гидравлические Комплексные Системы" (ООО "Гидравлические Комплексные Системы"), г.

Тверь

Общество с ограниченной ответственностью "Гидравлические Комплексные Системы" (ООО "Гидравлические Комплексные Системы"), г.

Тверь

ОС

МП 4.28.0102021

1 год

Общество с ограниченной ответственностью "Гидравлические Комплексные Системы" (ООО "Гидравлические Комплексные Системы"), г. Тверь

ФГУП "ЦА-ГИ", Московская область, г. Жуковский

25.08.2021

805190013;

805190014;

805190015;

805190016;

805190017;

805190018;

805190019;

805190020;

805190021;

805190022;

805190023;

805190024;

805190025;

805190026;

805190027;

805190028;

805190029;

805190030;

805190031;

805190032;

805190033;

805190034;

805190035;

805190036;

805190037;

805190038;

805190039; 805190040

4.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электрической энергии (АИИС КУЭ) Холм-ской ВЭС

Обозначение отсутствует

Е

83917-21

920

Общество с ограниченной ответственностью "Прософт-Системы" (ООО "Прософт-Системы"), г. Екатеринбург

Общество с ограниченной ответственностью "Одиннадцатый Вет-ропарк ФРВ" (ООО "Одиннадцатый Вет-ропарк ФРВ"), г. Москва

ОС

МП КЭР-

03-2021

4 года

Общество с ограниченной ответственностью "Комплексные энергетические решения"

(ООО Комплексные энергетические решения"), г.

Москва

ООО Комплексные энергетические решения", г.

Москва

10.09.2021

5.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электрической энергии (АИИС КУЭ) Ман-ланской ВЭС

Обозна

чение

отсутствует

Е

83918-21

924

Общество с ограниченной ответственностью "Прософт-

Системы"

(ООО "Прософт-

Системы"), г.

Екатеринбург

Общество с ограниченной ответственностью "Пятнадцатый Ветро-парк ФРВ"

(ООО "Пятнадцатый Ветро-парк ФРВ"), г.

Москва

ОС

МП КЭР-

04-2021

4 года

Общество с ограниченной ответственностью "Комплексные энергетические решения"

(ООО Комплексные энергетические решения"), г.

Москва

ООО Комплексные энергетические решения", г.

Москва

10.09.2021

6.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электрической энергии (АИИС КУЭ) Из-лучной ВЭС

Обозна

чение

отсутствует

Е

83919-21

914

Общество с ограниченной ответственностью "Прософт-

Системы"

(ООО "Прософт-

Системы"), г.

Екатеринбург

Общество с ограниченной ответственностью "Пятнадцатый Ветро-парк ФРВ" (ООО "Пятнадцатый Ветро-парк ФРВ"), г.

Москва

ОС

МП КЭР-

05-2021

4 года

Общество с ограниченной ответственностью "Комплексные энергетические решения"

(ООО Комплексные энергетические решения"), г.

Москва

ООО Комплексные энергетические решения", г.

Москва

17.09.2021

7.

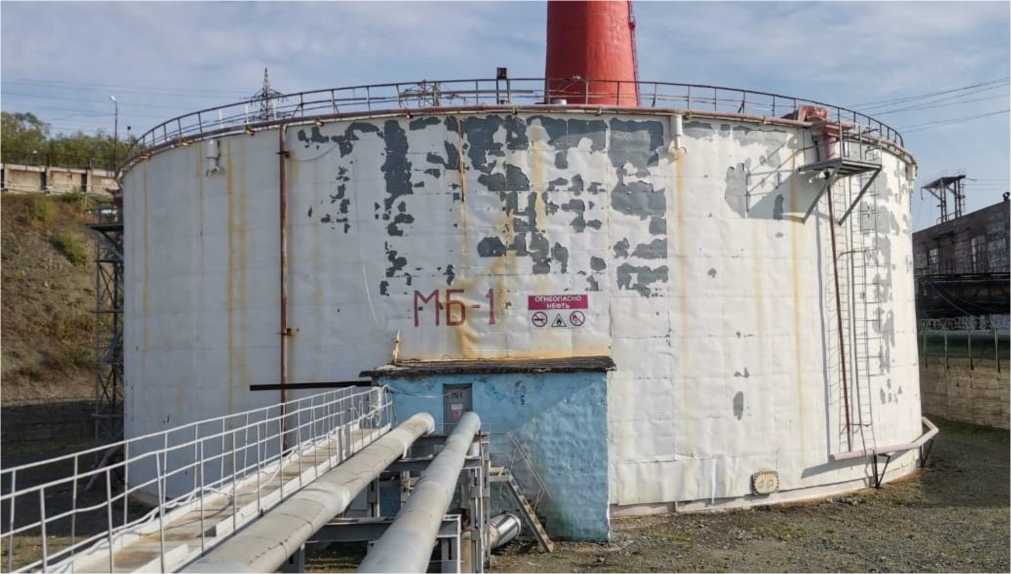

Резервуар стальной вертикальный цилиндрический теплоизолированный

РВС-

10000

Е

83920-21

МБ-1

Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е.

Крюкова" (АО "НЗРМК им.

Н.Е. Крюкова"), Кемеровская область -

Кузбасс, г. Новокузнецк

Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е.

Крюкова" (АО "НЗРМК им.

Н.Е. Крюкова"), Кемеровская область -

Кузбасс, г. Новокузнецк

ОС

МП 13227-2021

5 лет

Филиал Публичного акционерного общества энергетики и электрификации "Камчатскэнерго" Камчатские ТЭЦ (Филиал ПАО "Камчатскэнерго" Камчатские ТЭЦ), г. Петропавловск-

ВНИИР - филиал ФГУП "ВНИИМ им.

Д.И. Менделеева", г. Казань

10.09.2021

Камчатский

8.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии ООО "Газпром энерго" ООО "Газпром трансгаз Саратов" Александро-во-Гайское ЛПУ МГ

Обозна

чение отсутствует

Е

83921-21

14.001-2021

Инженернотехнический центр Общества с ограниченной ответственностью "Газпром энерго" (Инженерно-технический центр ООО "Газпром энерго"), г. Оренбург

Инженернотехнический центр Общества с ограниченной ответственностью "Газпром энерго" (Инженерно-технический центр ООО "Газпром энерго"), г. Оренбург

ОС

МП-361-

RA.RU.310

556-2021

4 года

Инженернотехнический центр Общества с ограниченной ответственностью "Газпром энерго" (Инженерно-технический центр ООО "Газпром энерго"), г. Оренбург

ЗападноСибирский филиал ФГУП "ВНИИФТРИ" , г. Новосибирск

28.04.2021

9.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Лента" ТК-

167

Обозна

чение отсутствует

Е

83922-21

074

Общество с ограниченной ответственностью "Лента"

(ООО "Лента"), г. Санкт-

Петербург

Общество с ограниченной ответственностью "Лента"

(ООО "Лента"), г. Санкт-

Петербург

ОС

МП ЭПР-403-2021

4 года

Общество с ограниченной ответственностью "Автоматизация Комплект Учет Проект" (ООО "АКУП"), г. Москва

ООО "Энер-гоПромРе-сурс", Московская обл., г. Красногорск

26.08.2021

10.

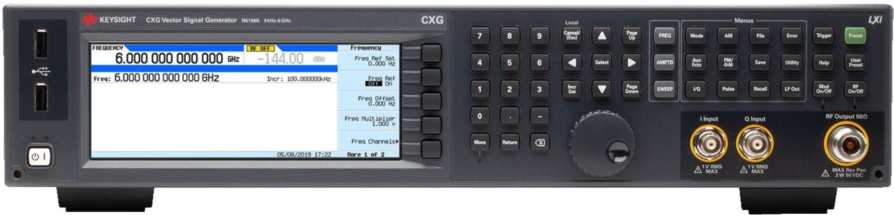

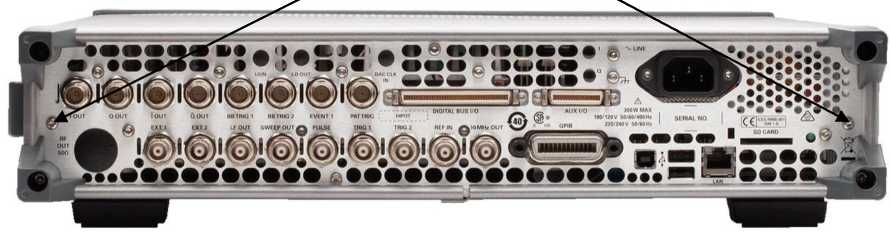

Генераторы сигналов

N5166B

С

83923-21

MY59100148

Компания "Keysight Technologies Malaysia Sdn.

Bhd.", Малайзия

Компания "Keysight Technologies Inc.", США

ОС

651-21-035

МП

1 год

Общество с ограниченной ответственностью "Кейсайт Текнолоджиз" (ООО " Кей-сайт Текно-лоджиз "), г.

ФГУП

"ВНИИФТРИ" , п/о Менделе-ево, г. Солнечногорск, Московская обл.

22.05.2021

Москва

11.

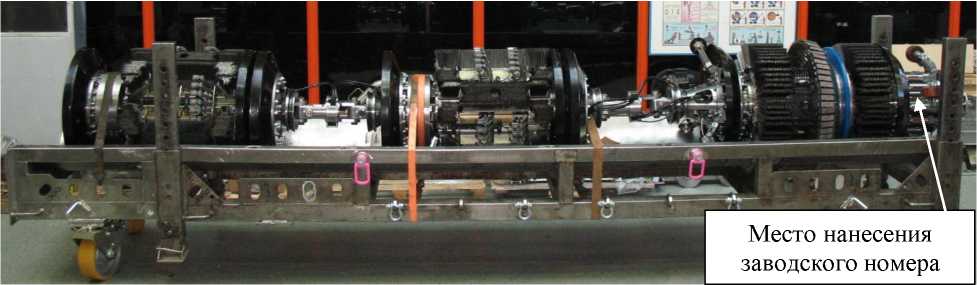

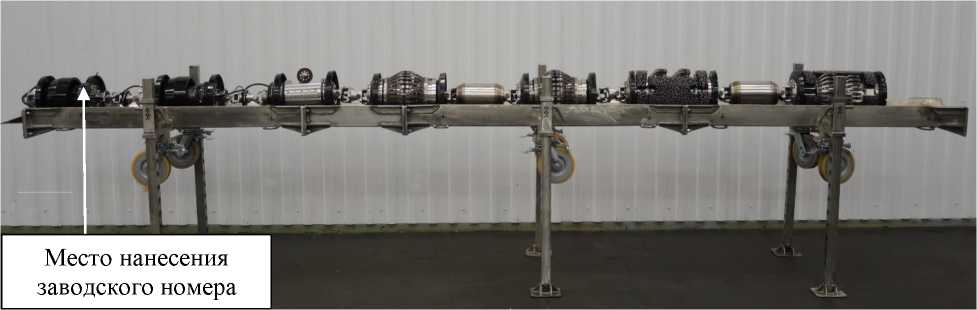

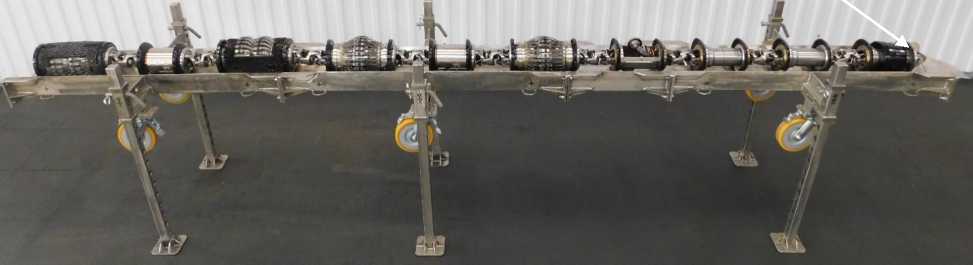

Дефектоскопы магнитные комбинированные

МСК

Е

83924-21

2190170, 2190280,

305041

Акционерное общество "Транснефть -Диаскан" (АО "Транснефть -Диаскан"), Московская область, г. Луховицы

Акционерное общество "Транснефть -Диаскан" (АО "Транснефть -Диаскан"), Московская область, г. Луховицы

ОС

МП

028.Д4-21

1 год

Акционерное общество "Транснефть -Диаскан" (АО "Транснефть -Диаскан"), Московская область, г. Луховицы

ФГУП

"ВНИИОФИ",

г. Москва

11.10.2021

12.

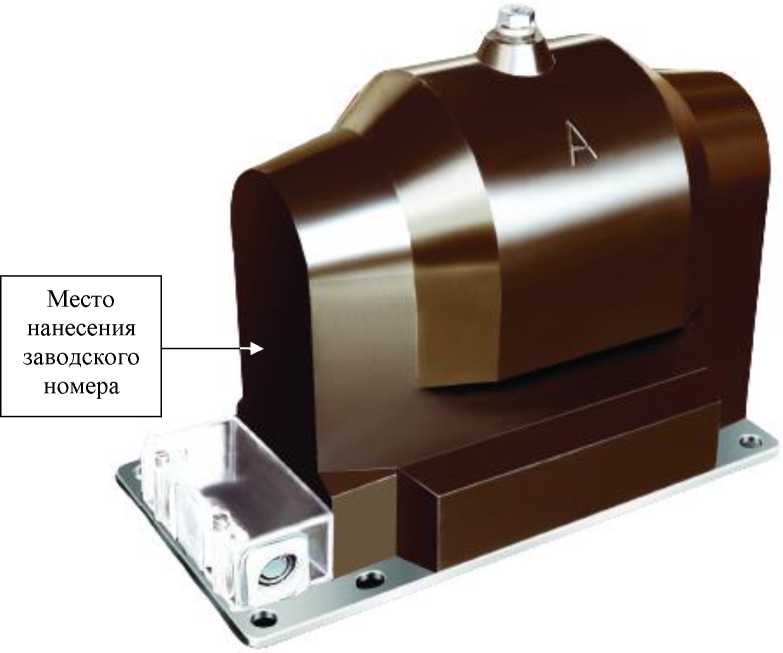

Трансформаторы напряжения

JDZX9-6

С

83925-21

3824593-001,

3824593-002

Dalian North

Instrument Transformer Group Co.,

Ltd., Китай

Dalian North

Instrument Transformer Group Co.,

Ltd., Китай

ОС

ГОСТ

8.216-2011

8 лет

Dalian North

Instrument

Transformer

Group Co., Ltd.,

Китай

ООО "ПРОММАШ ТЕСТ", г.

Москва

19.10.2021

13.

Тележки путеизмерительные

ПТ-1201

С

83926-21

048

Акционерное общество "Фирма

ТВЕМА" (АО

"Фирма ТВЕМА"), г.

Москва

Акционерное общество "Фирма ТВЕМА" (АО "Фирма

ТВЕМА"), г.

Москва

ОС

МП 203-7

2021

1 год

Акционерное общество "Фирма

ТВЕМА" (АО "Фирма ТВЕМА"), г. Москва

ФГУП "ВНИИМС", г.

Москва

30.09.2021

14.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "МЭК" вторая очередь

Обозначение отсутствует

Е

83927-21

971

Общество с ограниченной ответственностью "Межрегиональная энергосбытовая компания" (ООО "МЭК"), г. Москва

Общество с ограниченной ответственностью "Межрегиональная энергосбытовая компания" (ООО "МЭК"), г. Москва

ОС

МП СМО-1810-2021

4 года

Акционерное общество "РЭС Групп" (АО "РЭС Групп"), г. Владимир

АО "РЭС

Групп", г.

Владимир

25.10.2021

15.

Система ав-томатизиро-ванная ин-формацион-но-

Обозначение отсутствует

Е

83928-21

109

Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО

Общество с ограниченной ответственностью "Мясопе-рерабатываю-

ОС

МП 070

2021

4 года

Общество с ограниченной ответственностью "Связь и Энергетика"

ООО "Спец-энергопроект", г. Москва

25.10.2021

измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО МПК "Атя-шевский"

"ЕЭС-Гарант"), Московская область, Красногорский р-н, 26 км автодороги "Балтия"

щий комплекс "Атяшевский" (ООО МПК

"Атяшев-ский"), Республика Мордовия, Атя-шевский р-н, рп Атяшево

(ООО "Связь и Энергетика"), г. Москва

16.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Хевел"

Обозначение отсутствует

Е

83929-21

095

Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант"), Московская область, Красногорский р-н, 26 км автодороги "Балтия"

Общество с ограниченной ответственностью "Хевел" (ООО "Хевел"), Чувашская Республика, г. Новочебоксарск

ОС

МП 071

2021

4 года

Общество с ограниченной ответственностью "Связь и Энергетика" (ООО "Связь и Энергетика"), г. Москва

ООО "Спец-энергопроект", г. Москва

25.10.2021

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «7» декабря 2021 г. № 2748

Лист № 1 Регистрационный № 83914-21 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Ключи моментные предельные USAG

Назначение средства измерений

Ключи моментные предельные USAG (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой или с правой и левой резьбой

Описание средства измерений

Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента, расположенного внутри корпуса. Под действием приложенной к рукоятке силы при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый щелчок, что указывает на достижение установленного крутящего момента силы.

Ключи состоят из корпуса, рукоятки, головки с жестко прикрепленной трещоткой или торцевым квадратом с шариковым фиксатором или гнездом под сменные насадки. Внутри корпуса расположен кулачковый механизм, поджатый регулировочной пружиной, при достижении заданного усилия на рукоятке механизм обеспечивает проскальзывание кулачка, в процессе чего происходит снятие нагрузки с выходного квадрата ключа.

К указанному типу относятся ключи моментные предельные 810, 811, 812.

Ключи 810 выпускаются в шести модификациях: 810F 100, 810F 200, 810N 5, 810N 25, 810N 50, 810N 100, 810N 200, 810N 340. Индекс F обозначает оснащение ключа поворотной шарнирной реверсивной трещоточной головкой, индекс N - реверсивной трещоточной головкой

Ключи 811 выпускаются в двенадцати модификациях: 811N 5, 811N 25, 811N 50, 811N 100, 811N 200, 811N 340, 811NE 5, 811NE 25, 811NE 50, 811NE 100, 811NE 200, 811NE 340. Индекс N обозначает оснащение ключа присоединительным прямоугольником, NE -присоединительным прямоугольником и реверсивной трещоточной головкой.

Ключи 812 выпускаются в двух модификациях: 812N 600, 812N 1000. Ключи модификаций 812N 600 оснащены присоединительным прямоугольником и реверсивной трещоточной головкой, 812N 1000 - присоединительным прямоугольником.

Модификации отличаются между собой диапазонами измерений крутящего момента силы, значениями некоторых технических характеристик и присоединительными головками.

Переворот сменной трещоточной головки или иных насадок на 180° в присоединительном прямоугольнике дает возможность использовать ключи модификаций 811N, 811NE и 812N 600 при нормированной затяжке резьбовых соединений с правой и левой резьбой. При этом смена направления нагружения не приводит к смене значения деформации упругого тела ключа.

Заводской номер ключа наносится методом гравировки на корпус ключа. Место нанесения заводского номера указано на рисунках 1-5.

Нанесение знака поверки на средство измерений не предусмотрено.

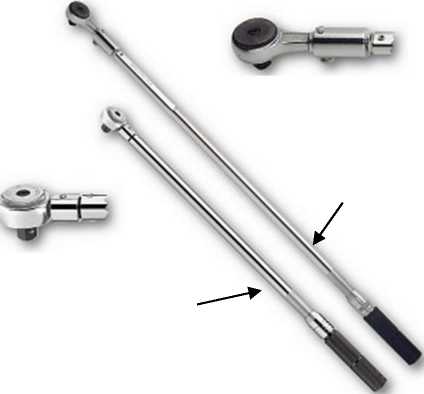

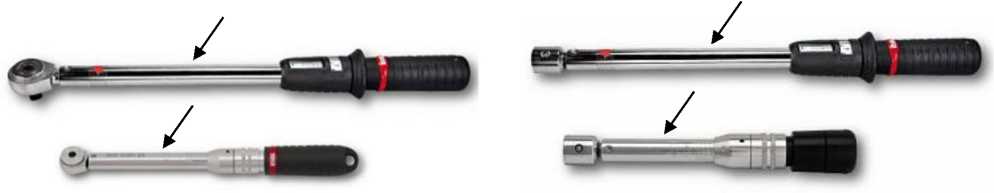

Общий вид ключей представлен на рисунках 1 - 5.

Приказ Росстандарта №2748 от 07.12.2021, https://oei-analitika.ru

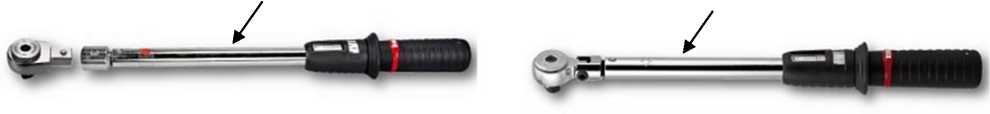

Рисунок 1 - Общий вид ключей 810N        Рисунок 2 - Общий вид ключей 811N

Приказ Росстандарта №2748 от 07.12.2021, https://oei-analitika.ru

Рисунок 3 - Общий вид ключей 810F        Рисунок 4 - Общий вид ключей 811NE

Приказ Росстандарта №2748 от 07.12.2021, https://oei-analitika.ru

Рисунок 5 - Общий вид ключей 812N

Опломбирование ключей не производится, ограничение доступа обеспечивается конструкцией самих ключей, которая может быть вскрыта только при помощи специального инструмента.

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Модификация

Диапазон измерений крутящего момента силы, Н^м

Цена деления шкалы, IH1

Пределы допускаемой относительной погрешности измерений крутящего момента силы, %

810N 5, 811N 5, 811NE 5

от 1 до 5

0,05

±4

810N 25, 811N 25, 811NE 25

от 5 до 25

0,05

810N 50, 811N 50, 811NE 50

от 10 до 50

0,25

810F 100, 810N 100, 811N 100, 811NE 100

от 20 до 100

0,25

810F 200, 810N 200, 811N 200, 811NE 200

от 40 до 200

0,5

810N 340, 811N 340, 811NE 340

от 68 до 340

1

812N600

от 120 до 600

2

812N1000

от 200 до 1000

4

Таблица 2 - Основные технические характеристики

Модификация

Размер присоединительного квадрата / прямоугольника, мм

Масса, г, не более

Длина, мм, не более

810N 5

6,35

360

210

811N 5

9x12

338

200

811NE 5

9x12 / 6,351)

415

200

810N 25

6,35

480

310

811N 25

9x12

460

300

811NE 25

9x12 / 6,351)

535

320

810N 50

9,53

1030

370

811N 50

9x12

900

360

811NE 50

9x12 / 9,531)

1065

410

810F 100

12,7

1265

480

810N100

12,7

1158

440

811N100

9x12

1035

440

811NE 100

9x12 / 9,53 / 12,72)

1215

460

810F 200

12,7

1370

540

810N200

12,7

1380

510

811N200

14x18

1280

500

811NE 200

14x18 / 12,71)

1555

550

810N340

12,7

1707

670

811N340

14x18

1600

650

811NE 340

14x18 / 12,71)

1900

710

812N600

14x18 / 19,051)

8000

1110

812N1000

19,05

10000

1580

  • 1) - ключ имеет присоединительный прямоугольник и укомплектован сменной головкой трещоточного типа с присоединительным квадратом

  • 2) - в зависимости от заказа ключ может быть укомплектован сменной головкой трещоточного типа с присоединительным квадратом 9,53 мм или 12,7 мм

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Наработка на отказ, циклов, не менее

5000

Условия эксплуатации:

- температура окружающей среды, °С

от +15 до +35

Знак утверждения типа

наносится типографическим способом на титульный лист паспорта и/или наклейкой на корпус ключей.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Ключ моментный предельный

-

1 шт.

Футляр

-

1 шт.

Сменная трещоточная головка*

-

1 шт.

Паспорт

-

1 экз.

Лист № 4

Всего листов 5

Продолжение таблицы 4

Наименование

Обозначение

Количество

Методика поверки

МП АПМ 89-20

1 экз.

N 600

* - для ключей 811NE и ключей модификации 812

Сведения о методиках (методах) измерений

приведены в разделе «Принцип работы» «Ключ моментный предельный USAG. Паспорт»

Нормативные и технические документы, устанавливающие требования к ключам моментным предельным USAG

Техническая документация Stanley Black & Decker Italia S.r.l., Италия.

Изготовитель

Stanley Black & Decker Italia S.r.l., Италия

Адрес: Via Volta 3, 21020 Monvalle (VA) - IT

Тел. +39 0332 790361

E-mail: info.mv@usag.it

Испытательный центр

Общество с ограниченной ответственностью «Автопрогресс-М»

(ООО «Автопрогресс-М»)

Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1

Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0

E-mail: info@autoprogress-m.ru

Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311195

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «7» декабря 2021 г. № 2748

Лист № 1

Всего листов 5

Регистрационный № 83915-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Модули аналогового входа для ПЛК Emerson серии PAC8000 SafetyNet 8810-HI-TX

Назначение средства измерений

Модули аналогового входа для ПЛК Emerson серии PAC8000 SafetyNet 8810-HI-TX (далее по тексту - модули) предназначены для измерений выходных аналоговых сигналов от первичных преобразователей в виде силы постоянного тока и преобразований их в цифровой вид.

Описание средства измерений

Принцип действия модулей при измерении/преобразовании основан на использовании аналого-цифрового преобразования. Аналоговые сигналы в виде силы постоянного тока от первичных преобразователей поступают на входы модулей, где они преобразуются в цифровые сигналы и передаются на контроллеры для выработки управляющих воздействий. Обработанные цифровые сигналы модулей поступают на рабочие станции операторов, в которых отображаются и регистрируются значения измеряемых параметров технологических процессов и управляющих сигналов.

Модули входят в состав контроллеров программируемых логических Emerson (регистрационный номер в Федеральном информационном Фонде средств измерений 78682-20), которые относятся к проектно-компонуемым на основе которых могут быть построены многоуровневые информационные измерительные и распределенные системы различной размерности с открытой архитектурой, которые проектируются для конкретных объектов и используются в PAC8000 - серии.

Заводские номера наносятся на боковую панель модулей методом офсетной печати или наклейки.

Знак поверки наносится на средство измерений в соответствии с рисунком 1 и (или) на свидетельство о поверке в соответствии с действующим законодательством.

Конструктивно модули выполнены в пластмассовом корпусе. Конструкция обеспечивает возможность установки на профильную DIN рейку, устанавливаемую к задней стенке монтажного шкафа.

Связь с компонентами и периферийными устройствами осуществляется по интерфейсу RS-485 по протоколу Modbus RTU.

Модули выпускаются для РАС8000-серии со следующим типом - 8810-HI-TX.

Общий вид модулей с указанием места нанесения знака поверки представлен на рисунке 1.

Приказ Росстандарта №2748 от 07.12.2021, https://oei-analitika.ru

Пломбирование модулей не предусмотрено. Нанесение знака утверждения типа на модули не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) модулей состоит из двух частей: «Firmware» и «Software». Обработка результатов измерений и вычисление производится по специальным алгоритмам, сохраняемым во встроенной программе Firmware. Внешнее программное обеспечение Software предназначено для конфигурирования и программирования.

Конфигурационные параметры защищены от преднамеренных изменений следующими методами:

  • - разграничение прав доступа - четырехуровневая система доступа и паролей;

  • - использование программного выключателя Key Switch Tag, разрешающего или запрещающего доступ к изменению или отмене функций защиты;

  • - блокирование записи в память с помощью механического переключателя.

Конфигурационные параметры хранятся в энергонезависимой памяти контроллера. Все изменения конфигурационных параметров сохраняются в журнале «Change Control Log», доступном только для чтения. Возможность внесения преднамеренных и непреднамеренных изменений в ПО исключается. Программирование возможно только с доверительных МАС-адресов программаторов. MAC-адрес - это уникальный идентификатор сетевого интерфейса для реализации коммуникации устройств в сети на физическом уровне.

Идентификация ПО осуществляется путем отображения на дисплее подключенного к нему инженерного персонального компьютера структуры идентификационных данных, содержащих номер версии.

Идентификационные данные встроенного и внешнего ПО представлены в таблицах 1 и 2.

Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077 - 2014.

Таблица 1 - Идентификационные данные встроенного ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование

Firmware

Номер версии (идентификационный номер)

Не ниже 1.05

Цифровой идентификатор ПО

-

Таблица 2 - Идентификационные данные внешнего ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование

Software

Номер версии (идентификационный номер)

MEyyxxxxxx 1)

Цифровой идентификатор ПО

-

1) - символы «у» - цифры от 0 до 9 и буквы от A до Z, которые определяют версию ПО, а символы «х» - цифры от 0 до 9, которые определяют наличие дополнительных опций.

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Тип модуля

Сигналы

Пределы допускаемой основной приведенной (к верхнему пределу) погрешности, %

Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, %

на входе

на выходе

8810-HI-TX

(8 каналов)

от 4 до 20 мА

16 бит

±0,1

±0,025

от 0,25 до 24 мА

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

1

2

Параметры электрического питания: - напряжение постоянного тока, В

от 13,5 до 26,4

Потребляемая мощность, Вт, не более

1,0

Нормальные условия измерений:

- температура окружающей среды, °С

от +20 до +25

Продолжение таблицы 4

1

2

Рабочие условия измерений:

  • - температура окружающей среды, °С

  • - относительная влажность, %

от -40 до +70

от 5 до 90

Габаритные размеры, мм, не более:

  • - длина

  • - ширина

  • - высота

120

120

42

Масса, кг, не более

0,5

Средняя наработка на отказ, ч, не менее

50000

Средний срок службы, лет, не менее

10

Маркировка взрывозащиты

2Ex ic nA IIC T4 Gc X 2Ex nA nL IIC T4 Gc X Ex tc IIIC T100 °C Dc X

Знак утверждения типа

наносится на титульный лист эксплуатационной документации средства измерений типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Модули аналогового входа для ПЛК Emerson PAC8000 SafetyNet 8810-HI-TX

-

1 шт.

Руководство по эксплуатации

-

1 шт.

Паспорт

№PS-AI 8810-HI-TX

1 шт.

Сведения о методиках (методах) измерений приведены в разделе 4 «Установка оборудования» руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к модулям аналогового входа для ПЛК Emerson PAC8000 SafetyNet 8810-HI-TXz

ГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний.

ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Техническая документация фирмы Intelligent Platforms, LLC, США

Изготовитель

Intelligent Platforms, LLC., США

Адрес: 2500 Austin Drive, Charlottesville, VA, 22911

Телефон: +1 (434) 978-5000

Факс: +1 (434) 978-5462

Web-сайт: www.emerson.com

E-mail: customercare.emea.mas@emerson.com

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»

(ООО «ПРОММАШ ТЕСТ»)

Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн. 6 Телефон: + 7 (495) 481-33-80

E-mail: info@prommashtest.ru

Регистрационный номер RA.RU.312126 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «7» декабря 2021 г. № 2748

Лист № 1 Регистрационный № 83916-21 Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики силоизмерительные тензорезисторные ДСТ 5002

Назначение средства измерений

Датчики силоизмерительные тензорезисторные ДСТ 5002 (далее - датчики силы) предназначены для измерений силы (преобразования статических усилий в аналоговый электрический сигнал, пропорционально измеряемому усилию под воздействием силы растяжения или сжатия).

Описание средства измерений

Принцип действия датчиков силы основан на преобразовании упругой деформации элемента, возникающей под действием приложенной нагрузки в аналоговый электрический сигнал. Сигнал пропорционален измеряемому усилию.

Датчик силы имеет индивидуальную градуировочную характеристику вида:

Ua = kF + b,

где Ua - значение выходного сигнала, В (мВ/В); к - коэффициент чувствительности, В (мВ/В); F - отношение приложенной нагрузки к номинальной Fi/FHoM; b - свободный член, В (мВ/В).

Индивидуальные значения коэффициентов k и b заносятся в паспорт каждого датчика.

Конструктивно датчики силы выполнены в корпусе цилиндрической формы. Основным узлом датчика силы является упругий элемент, расположенный в корпусе и составляющий с ним единую деталь. На поверхность упругого измерительного элемента наклеены тензорезисторы, соединенные в мостовую электрическую цепь. Электрическая схема содержит элементы компенсации температурных воздействий на выходной сигнал. Датчики силы изготовлены с двумя мостовыми схемами. Две мостовые схемы предназначены для обеспечения надежности работы датчиков, в случае неполадок одной, вторая является дублирующей.

Датчики силы являются универсальными, поэтому в их конструкции предусмотрены внутренние резьбовые соединения для установки шарнирных проушин. Для усиления электрического сигнала могут применяются соответствующие усилители, встроенные в корпус датчика силы. Электрическое подсоединение к датчикам силы осуществляется через унифицированные электрические разъемы.

Конструкция корпуса датчиков силы обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.

На маркировочной табличке датчика, которая крепится на корпусе датчика указывается:

  • - условное обозначение датчика;

  • - номинальное значение напряжения питания;

  • - заводской номер;

  • -  выходной сигнал;

  • -  год выпуска.

Структура условного обозначения ДСТ 5002-[Х] кН-0,05-А, где ДСТ 5002 - модификация; Х - номинальная нагрузка (20, 50, 100) кН; 0,05 - обозначение по каталогу производителя; A -выходной сигнал «В» - В (со встроенным усилителем), отсутствие буквы - мВ/В (без встроенного усилителя).

К датчикам силы данного типа относятся датчики силы модификации ДСТ 5002-20 кН-0,05-В: зав. № 805190007, 805190008, 805190009, 805190010, 805190011, 805190012, 805190013, 805190014, 805190015, 805190016, 805190017, 805190018, 805190019, 805190020, 805190021, 805190022, 805190023, 805190024, 805190025, 805190026, 805190027, 805190028, 805190029, 805190030, 805190031, 805190032, модификации ДСТ 5002-50 кН-0,05: 805190001, 805190002, 805190003, 805190004, 805190005, 805190006, модификации ДСТ 5002-100 кН-0,05-В: 805190033, 805190034, 805190035, 805190036, 805190037, 805190038, 805190039, 805190040.

Знак поверки наносят на свидетельство о поверке (в случае его оформления).

Общий вид датчика силы приведен на рисунке 1.

Приказ Росстандарта №2748 от 07.12.2021, https://oei-analitika.ru

Рисунок 1 - Общий вид датчика силоизмерительного тензорезисторного

Программное обеспечение

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная нагрузка, кН

50

20; 100

Нижний предел диапазона измерений силы, % от номинальной нагрузки

2

10

Пределы допускаемой относительной погрешности измерений силы, %

±0,5

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Допустимый диапазон нагрузки, %

от 0 до 125

Диапазон выходного сигнала для датчиков со встроенным усилителем, В

от 2 до 10

(6±4)

Диапазон выходного сигнала для датчиков без встроенного усилителя, мВ/В

±2

Напряжение питания постоянного тока, В:

- без усилителя

от 3 до 15

- с усилителем

от 12 до 24

Входное и выходное сопротивление без встроенного усилителя, Ом

от 100 до 1200

Количество каналов

2

Габаритные размеры, мм, не более

- длина

206

- ширина

206

- высота

115

Масса, кг, не более

15,6

Условия эксплуатации:

- температура окружающей среды, °С

от +15 до +25

- относительная влажность, %, не более

80

Знак утверждения типа наносится на титульные листы эксплуатационных документов типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Датчик силоизмерительный тензорезисторный

ДСТ 5002

1 шт.

Руководство по эксплуатации

СБГА 805.02.000 РЭ

1 экз. на партию

Паспорт

СБГА 805.02.000 ПС

1 экз.

Сведения о методиках (методах) измерений приведены в разделе 8 руководства по эксплуатации.

Нормативные документы, устанавливающие требования к датчикам силоизмерительным тензорезисторным ДСТ 5002

Приказ Росстандарта № 2498 от 22.10.2019 г. «Об утверждении государственной поверочной схемы для средств измерений силы».

Изготовитель

Общество с ограниченной ответственностью «Гидравлические Комплексные Системы» (ООО «Гидравлические Комплексные Системы»)

ИНН: 6952011455

Адрес: 111123, г. Москва, шоссе Энтузиастов, д. 56, стр. 25 Юридический адрес: 170039, г. Тверь, ул. Фрунзе, д. 1

Телефон (факс): +7 495 2103412, +7 495 2232548

E-mail: info@ghp.su

Испытательный центр

Федеральное государственное унитарное предприятие «Центральный аэрогидродинами-ческий институт им. профессора Н.Е. Жуковского» (ФГУП «ЦАГИ»)

Адрес: 140180, Московская область, г. Жуковский, ул. Жуковского, д. 1

Телефон (факс): +7 495 5564281; +7 495 7776332

Web-сайт: www.tsagi.ru

E-mail: mera@tsagi.ru

Аттестат аккредитации ФГУП «ЦАГИ» по проведению испытаний средств измерений в

целях утверждения типа РОСС СОБ № 1.00164.2014 от 28.09.2015 г.

Приказ Росстандарта №2748 от 07.12.2021, https://oei-analitika.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «7» декабря 2021 г. № 2748

Лист № 1 Регистрационный № 83917-21 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Холмской ВЭС

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Холмской ВЭС (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную информационно-измерительную систему с централизованным управлением и распределённой функцией измерений.

Измерительные каналы (ИК) состоят из трех уровней АИИС КУЭ:

первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройства сбора и передачи данных (УСПД) и каналообразующую аппаратуру.

третий уровень - информационно-вычислительный комплекс (ИВК), включающий серверы баз данных (БД) АИИС КУЭ со специализированным программным обеспечением (СПО), систему обеспечения единого времени (СОЕВ) на базе устройств синхронизации системного времени (УССВ), автоматизированные рабочие места (АРМ) и каналообразующую аппаратуру.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на измерительные входы электронного счетчика электроэнергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной, реактивной и полной мощности, которые усредняются за период 0,02 с. Средние значения активной (реактивной) электрической мощности вычисляются как средние мгновенных значений на интервале усреднения 30 мин.Электрическая энергия, как интеграл по времени от средней мощности, вычисляется для интервалов 30 мин.

Цифровой сигнал со счетчиков по проводным линиям связи с интерфейсом RS-485 поступает на входы УСПД, где осуществляется накопление, хранение и передача полученных данных насервер БД АИИС КУЭ.

Сервер АИИС КУЭ осуществляет опрос УСПД, расположенного на объекте. На верхнем уровне системы (ИВК) выполняется дальнейшая обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов и передача полученной информации в АО «АТС», АО «СО ЕЭС» Астраханское РДУ, ООО «Одиннадцатый Ветропарк ФРВ», ПАО «МРСК Юга» и прочим заинтересованным организациям. По запросу измерительная информация поступает на АРМы, где предусмотрены автоматизированный и оперативный режимы работы и выполняется оформление справочных и отчетных документов. Полученные данные и результаты измерений используются для оперативного управления энергопотреблением на Холмской ВЭС.

АИИС КУЭ осуществляет обмен полученной информацией с АИИС КУЭ утвержденных типов организаций-участников оптового рынка электроэнергии и мощности (ОРЭМ), получаемой в виде XML-макетов в соответствии с регламентами ОРЭМ. Формирова-ние и передача макетов в ПАК КО АО «АТС» и прочим участникам ОРЭМ осуществляется ежедневно операторомчерез сеть Интернет от АРМ по протоколу TCP/IP с учетом полученных данных по точкам измерений, входящим в настоящую систему и в АИИС КУЭ утвержденных типов смежных субъектов с использованием электронной подписи (ЭП) субъекта ОРЭМ.

АИИС КУЭ оснащена СОЕВ, функционирующей на всех уровнях, которая выполняет задачу синхронизации времени АИИС КУЭ с помощью УССВ на основе приемника сигналов глобальных спутниковых систем позиционирования ГЛОНАСС/GPS. УСПД при каждом опросе сличает и синхронизирует свои часы от УССВ при расхождении более 1 с. Сервер БД сличает и синхронизирует свои часы от УСПД. При каждом сеансе связи происходит сравнение часов УСПД и счетчиков. Коррекция часов счетчиков происходит от УСПД при расхождении с часами УСПД более 2 с. Факты коррекции внутренних часов с фиксацией даты и времени до и после коррекции и величины коррекции часов счетчика, УСПД и сервера отражаются в их журналах событий.

Нанесение знака поверки на средство измерений не предусмотрено.

Программное обеспечение

В состав программного обеспечения (ПО) АИИС КУЭ входит специализированное ПО сервера сбора и БД АИИС КУЭ ПК «Энергосфера». ПО и конструкция счетчиков, УСПД и сервера сбора и БД после конфигурирования и настройки обеспечивают защиту от несанкционированного доступа и изменения его параметров. Метрологически значимая часть ПО содержит специальные средства защиты, исключающие возможность несанкционированной модификации, загрузки (в том числе загрузки фальсифицированного ПО и данных), считывания из памяти счетчиков, УСПД и сервера, удаления или иных преднамеренных изменений метрологически значимой части ПО и базы данных. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами СПО. Идентификационные данные метрологически значимой части ПО АИИС КУЭ приведены в таблице 1:

от преднамеренных изменений являются:

  • - средства обнаружения и фиксации событий, изменений, ошибок (журнал событий);

  • - средства управления доступом и правами пользователей (пароли);

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ПК «Энергосфера»

Номер версии (идентификационный номер) ПО

не ниже 1.1.1.1

Цифровой идентификатор ПО

^eb6f6ca69318bed976e0

8a2bb7814b

Алгоритм вычисления контрольной суммы исполняемого кода

MD5

Наименование метрологическизначимогопрограммного модуля ПО

pso metr.dll

Специальными средствами защиты метрологически значимой части ПО и базы данных

- средства проверки целостности ПО (несанкционированная модификация метрологически значимой части ПО проверяется расчётом контрольной суммы для метрологически значимой части ПО и сравнением ее с действительным значением);

- средства защиты на физическом уровне (пломбирование и аппаратные ключи).

Уровень защиты ПО АИИС КУЭ от непреднамеренных и преднамеренных изменений -«высокий» (по Р 50.2.077-2014).

Метрологические характеристики ИК АИИС КУЭ, указанные в таблице 3, нормированы с учетом ПО.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические и технические характеристики приведены в таблицах 2 - 4:

Таблица 2 - Состав ИК АИИС КУЭ

Номер ИК

Наименование

ИК

Измерительные компоненты

ТТ

ТН

Счётчик

УСПД/ УССВ/ сервер

1

2

3

4

5

6

1

Холмская ВЭС, РП-35 кВ, яч.2

4MC7

КТ 0,2S

Ктт 2000/5

Рег. № 69602-17

4MU4

КТ 0,5

Ктн 35000/^3/100/^3

Рег. № 44087-10

Альфа А1800

A1805RAL-P4GB-DW-4

КТ 0,5S/1

Рег. № 31857-20

«ЭКОМ-3000» Т-С100-М5-В16-

G-ТЕ рег. № 17049-19

/

ЭНКС-2-1.1.1-А2В1Е2 рег. № 37328-15

/

HPE

ProLiant DL380 Gen10

2

Холмская ВЭС,

ВЭУ-1,

АВ-1 0,72 кВ, ввод 0,72 кВ ГТ-1

LGU55x170

КТ 0,2S

Ктт 5000/1 Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66 КТ 0,5

Ктн720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

3

Холмская ВЭС, ВЭУ-2, АВ-2 0,72 кВ, ввод 0,72 кВ ГТ-2

LGU55x170

КТ 0,2S

Ктт 5000/1 Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

4

Холмская ВЭС,

ВЭУ-3,

АВ-3 0,72 кВ, ввод 0,72 кВ ГТ-3

LGU55x170

КТ 0,2S

Ктт 5000/1 Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

5

Холмская ВЭС,

ВЭУ-4,

АВ-4 0,72 кВ, ввод 0,72 кВ ГТ-4

LGU55x170

КТ 0,2S

Ктт 5000/1 Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

6

Холмская ВЭС,

ВЭУ-5,

АВ-5 0,72 кВ, ввод 0,72 кВ ГТ-5

LGU55x170

КТ 0,2S

Ктт 5000/1 Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

7

Холмская ВЭС,

ВЭУ-6,

АВ-6 0,72 кВ, ввод 0,72 кВ ГТ-6

LGU55x170

КТ 0,2S

Ктт 5000/1 Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

8

Холмская ВЭС,

ВЭУ-7,

АВ-7 0,72 кВ, ввод 0,72 кВ ГТ-7

LGU55x170

КТ 0,2S

Ктт 5000/1 Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

9

Холмская ВЭС, ВЭУ-8, АВ-8 0,72 кВ, ввод 0,72 кВ ГТ-8

LGU55x170

КТ 0,2S

Ктт 5000/1 Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

Продолжение таблицы 2

1

2

3

4

5

6

10

Холмская ВЭС, ВЭУ-9, АВ-9 0,72 кВ, ввод 0,72 кВ ГТ-9

LGU55x170

КТ 0,2S

Ктт 5000/1

Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

«ЭКОМ-

3000»

Т-С100-

М5-В16-

G-ТЕ рег. № 17049-19

/

ЭНКС-2-1.1.1-

А2В1Е2 рег. № 37328-15 /

HPE

ProLiant DL380 Gen10

11

Холмская ВЭС, ВЭУ-10, АВ-10 0,72 кВ, ввод 0,72 кВ ГТ-

10

LGU55x170

КТ 0,2S

Ктт 5000/1

Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

12

Холмская ВЭС, ВЭУ-11, АВ-11 0,72 кВ, ввод 0,72 кВ ГТ-

11

LGU55x170

КТ 0,2S

Ктт 5000/1

Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5 Ктн720/^3/'100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

13

Холмская ВЭС, ВЭУ-12, АВ-12 0,72 кВ, ввод 0,72 кВ ГТ-

12

LGU55x170

КТ 0,2S

Ктт 5000/1

Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5 Ктн720/^3/100/^3

Рег. № 79783-20

АльфаА1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

14

Холмская ВЭС, ВЭУ-13, АВ-13 0,72 кВ, ввод 0,72 кВ ГТ-

13

LGU55x170

КТ 0,2S

Ктт 5000/1

Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

15

Холмская ВЭС, ВЭУ-14, АВ-14 0,72 кВ, ввод 0,72 кВ ГТ-

14

LGU55x170

КТ 0,2S

Ктт 5000/1

Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

16

Холмская ВЭС, ВЭУ-15, АВ-15 0,72 кВ, ввод 0,72 кВ ГТ-

15

LGU55x170

КТ 0,2S

Ктт 5000/1

Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

17

Холмская ВЭС, ВЭУ-16, АВ-16 0,72 кВ, ввод 0,72 кВ ГТ-

16

LGU55x170

КТ 0,2S

Ктт 5000/1

Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

18

Холмская ВЭС, ВЭУ-17, АВ-17 0,72 кВ, ввод 0,72 кВ ГТ-

17

LGU55x170

КТ 0,2S

Ктт 5000/1

Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

19

Холмская ВЭС, ВЭУ-18, АВ-18 0,72 кВ, ввод 0,72 кВ ГТ-

18

LGU55x170

КТ 0,2S

Ктт 5000/1

Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

Продолжение таблицы 2

1

2

3

4

5

6

20

Холмская ВЭС,

ВЭУ-19,

АВ-19 0,72 кВ, ввод 0,72 кВ ГТ-19

LGU55x170

КТ 0,2S

Ктт 5000/1

Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

«ЭКОМ-

3000»

Т-С100-

М5-В16-

G-ТЕ рег. № 17049-19

/

ЭНКС-2-

1.1.1-

А2В1Е2

рег. № 37328-15

/

HPE

ProLiant

DL380

Gen10

21

Холмская ВЭС,

ВЭУ-20,

АВ-20 0,72 кВ, ввод 0,72 кВ ГТ-20

LGU55x170

КТ 0,2S

Ктт 5000/1

Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

22

Холмская ВЭС, ВЭУ-21, АВ-21 0,72 кВ, ввод 0,72 кВ ГТ-21

LGU55x170

КТ 0,2S

Ктт 5000/1

Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

П р и м е ч а н и я:

  • 1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице, при условии, что предприятие-Владелец АИИС КУЭ не претендует на улучшение метрологических характеристик.

  • 2 Допускается замена УСПД на аналогичный утвержденного типа.

  • 3 Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

  • 4 Допускается изменение наименований ИК.

  • 5 Замена оформляется техническим актом в установленном на предприятии-Владельце АИИС КУЭ порядке. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Таблица 3 - Основные метрологические характеристики ИК

Номер ИК

Вид электрической энергии

Границы основной погрешности ±&сн, %

Границы погрешности в рабочих условиях ±&умм, %

1

(ТТ 0,2S; ТН 0,5; счетчик 0,5S/1)

активная реактивная

0,9

2,3

2,2

3,8

2 - 22

(ТТ 0,2S; ТН 0,5; счетчик 0,2S/0,5)

активная реактивная

00 00

О |

1,6

2,5

Пределы допускаемой погрешности СОЕ

ЕВ, с                 ±5,0

П р и м е ч а н и я:

  • 1 Характеристики погрешности ИК даны для измерений 30-минутных приращений электроэнергии и средней мощности.

  • 2 В качестве показателей точности указаны границы допускаемой относительной погрешности при доверительной вероятности 0,95.

  • 3 Погрешность в рабочих условиях указана при cos^=0,8инд (sin^=0,6), /=0,02(0,05)^/ном и колебаниях температуры окружающего воздуха в месте расположения счетчиков в процессе выполнения измерений от плюс 10 до плюс 35 °C.

Таблица 4 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики

Значение

Количество измерительных каналов

22

Нормальные условия:

- параметры сети:

- напряжение, % от Ином

от 98 до 102

- ток, % от 1ном

от 100 до 120

- частота, Гц

от 49,8 до 50,2

- коэффициент мощности cos^

0,9

- температура окружающей среды, оС

от +21 до +25

- магнитная индукция внешнего происхождения, мТл, не более

0,05

Рабочие условия эксплуатации:

- параметры сети:

- напряжение, % от Ином

от 90 до 110

- ток, % от 1ном

от 2(5) до 120

- коэффициент мощности

от 0,5инд до 0,8емк

- частота, Гц

от 49,6 до 50,4

- температура окружающей среды в месте расположения:

- ТТ и ТН, оС

от -25 до +50

- счетчиков, оС

от -40 до +65

- УСПД, оС

от -30 до +50

- УССВ, оС

от -40 до +55

- сервера, оС

от -10 до +30

- магнитная индукция внешнего происхождения, мТл, не более

0,5

Надежность применяемых в АИИС КУЭ компонентов: счетчики:

- среднее время наработки на отказ, ч, не менее:

- для электросчетчиков Альфа А1800

120000

- среднее время восстановления работоспособности, ч

2

УСПД:

- среднее время наработки на отказ, ч, не менее:

- для УСПД «ЭКОМ-3000»

350000

- среднее время восстановления работоспособности, ч

0,5

УССВ:

- среднее время наработки на отказ, ч, не менее

35000

- среднее время восстановления работоспособности, ч

1

сервер:

- среднее время наработки на отказ, ч, не менее

70000

- среднее время восстановления работоспособности, ч

1

Глубина хранения информации счетчики:

- тридцатиминутный профиль нагрузки в двух направлениях, сут, не

114

менее

30

- при отключении питания, лет, не менее УСПД:

- суточных данных о тридцатиминутных приращениях, сут, не менее

45

- при отключении питания, лет, не менее

10

сервер:

- хранение результатов измерений и информации состояний средств

измерений, лет, не менее

3,5

Надежность системных решений:

- резервирование питания УСПД с помощью источника бесперебойного питания (ИБП), а счетчиков с помощью дополнительного питания; резервирование каналов связи от ИИК к ИВКЭ (резервный канал связи интерфейса RS-485); резервирование каналов связи от ИВКЭ к ИВК (резервный канал связи - коммутируемое соединение Ethernet); резервирование информации с помощью наличия резервных баз данных, перезагрузки и средств контроля зависания. Информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте, по резервным каналам связи;

  • - мониторинг состояния АИИС КУЭ с помощью удаленного доступа (возможность съема информации со счетчика автономным способом и визуальный контроль информации на счетчике);

  • - наличие ЗИП, эксплуатационной документации.

Защищённость применяемых компонентов: пломбирование электросчётчиков, промежуточных клеммников вторичных цепей напряжения, испытательных коробок счетчиков, УСПД, УССВ и сервера БД.

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на систему АИИС КУЭ.

Комплектность средства измерений

Таблица 5 - Комплектность АИИС КУЭ

Наименование

Обозначение

Кол-во, шт.

Измерительные трансформаторы тока

4MC7

3

LGU55x170

63

Измерительные трансформаторы напряжения

4MU4

3

ЗНОЛ-СВЭЛ-0,66

63

Счетчики электрической энергии трехфазные многофункциональные

Альфа А1800 A1802RAL-P4GB-DW-4

21

Альфа А1800 A1805RAL-P4GB-DW-4

1

Устройство сбора и передачи данных (УСПД)

«ЭКОМ-3000» T-C100-M5-B16-G-TE

2

УССВ

ЭНКС-2-1.1.1-А2В1Е2

2

Программное обеспечение

ПК «Энергосфера»

2

Сервер БД

HPE ProLiant DL380 Gen 10

2

Паспорт-формуляр АИИС КУЭ

КЭР.411711.920.ПФ

1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика (методы) измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) Холмской ВЭС», аттестованном ООО «Спецэнерго-проект», аттестат об аккредитации № RA.RU.312236 от 20.07.2017 г.

Нормативные документы, устанавливающие требования к АИИС КУЭ

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Изготовитель

Общество с ограниченной ответственностью «Прософт-Системы» (ООО «Прософт-Системы»)

ИНН 6660149600

Адрес: 620102, г. Екатеринбург, ул. Волгоградская, 194а

Телефон: +7 (343) 356-51-11

Факс: +7 (343) 310-01-06

E-mail: info@prosoftsystems.ru

Web-сайт: http://www.prosoftsystems.ru

Испытательный центр

Общество с ограниченной ответственностью «Комплексные энергетические решения» Юридический адрес: 129164, г. Москва, Зубарев переулок, д.15, корп. 1, пом. I, комн. 9 Телефон (факс): +7 (495) 926-63-14

Web-сайт: https://energy-solution.ru

E-mail: info@energy-solution.ru

Регистрационный номер ООО «Комплексные энергетические решения» в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации RA.RU.312835 от 29.11.2019 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «7» декабря 2021 г. № 2748

Лист № 1 Регистрационный № 83918-21 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Манланской ВЭС

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Манланской ВЭС (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную информационно-измерительную систему с централизованным управлением и распределённой функцией измерений.

Измерительные каналы (ИК) состоят из трех уровней АИИС КУЭ:

первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройства сбора и передачи данных (УСПД) и каналообразующую аппаратуру.

третий уровень - информационно-вычислительный комплекс (ИВК), включающий серверы баз данных (БД) АИИС КУЭ со специализированным программным обеспечением (СПО), систему обеспечения единого времени (СОЕВ) на базе устройств синхронизации системного времени (УССВ), автоматизированные рабочие места (АРМ) и каналообразующую аппаратуру.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на измерительные входы электронного счетчика электроэнергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной, реактивной и полной мощности, которые усредняются за период 0,02 с. Средние значения активной (реактивной) электрической мощности вычисляются как средние мгновенных значений на интервале усреднения 30 мин. Электрическая энергия, как интеграл по времени от средней мощности, вычисляется для интервалов 30 мин.

Цифровой сигнал со счетчиков по проводным линиям связи с интерфейсом RS-485 поступает на входы УСПД, где осуществляется накопление, хранение и передача полученных данных на сервер БД АИИС КУЭ.

Сервер АИИС КУЭ осуществляет опрос УСПД, расположенного на объекте. На верхнем уровне системы (ИВК) выполняется дальнейшая обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов и передача полученной информации в АО «АТС», АО «СО ЕЭС» Астраханское РДУ, ООО «Пятнадцатый Ветропарк ФРВ», ПАО «МРСК Юга» и прочим заинтересованным организациям. По запросу измерительная информация поступает на АРМы, где предусмотрены автоматизированный и оперативный режимы работы и выполняется оформление справочных и отчетных документов. Полученные данные и результаты измерений используются для оперативного управления энергопотреблением на Манланской ВЭС.

АИИС КУЭ осуществляет обмен полученной информацией с АИИС КУЭ утвержденных типов организаций-участников оптового рынка электроэнергии и мощности (ОРЭМ), получаемой в виде XML-макетов в соответствии с регламентами ОРЭМ. Формирова-ние и передача макетов в ПАК КО АО «АТС» и прочим участникам ОРЭМ осуществляется ежедневно оператором через сеть Интернет от АРМ по протоколу TCP/IP с учетом полученных данных по точкам измерений, входящим в настоящую систему и в АИИС КУЭ утвержденных типов смежных субъектов с использованием электронной подписи (ЭП) субъекта ОРЭМ.

АИИС КУЭ оснащена СОЕВ, функционирующей на всех уровнях, которая выполняет задачу синхронизации времени АИИС КУЭ с помощью УССВ на основе приемника сигналов глобальных спутниковых систем позиционирования ГЛОНАСС/GPS. УСПД при каждом опросе сличает и синхронизирует свои часы от УССВ при расхождении более 1 с. Сервер БД сличает и синхронизирует свои часы от УСПД. При каждом сеансе связи происходит сравнение часов УСПД и счетчиков. Коррекция часов счетчиков происходит от УСПД при расхождении с часами УСПД более 2 с. Факты коррекции внутренних часов с фиксацией даты и времени до и после коррекции и величины коррекции часов счетчика, УСПД и сервера отражаются в их журналах событий.

Нанесение знака поверки на средство измерений не предусмотрено.

Программное обеспечение

В состав программного обеспечения (ПО) АИИС КУЭ входит специализированное ПО сервера сбора и БД АИИС КУЭ ПК «Энергосфера». ПО и конструкция счетчиков, УСПД и сервера сбора и БД после конфигурирования и настройки обеспечивают защиту от несанкционированного доступа и изменения его параметров. Метрологически значимая часть ПО содержит специальные средства защиты, исключающие возможность несанкционированной модификации, загрузки (в том числе загрузки фальсифицированного ПО и данных), считывания из памяти счетчиков, УСПД и сервера, удаления или иных преднамеренных изменений метрологически значимой части ПО и базы данных. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами СПО. Идентификационные данные метрологически значимой части ПО АИИС КУЭ приведены в таблице 1:

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ПК «Энергосфера»

Номер версии (идентификационный номер) ПО

не ниже 1.1.1.1

Цифровой идентификатор ПО

^eb6f6ca69318bed976e0

8a2bb7814b

Алгоритм вычисления контрольной суммы исполняемого кода

MD5

Наименование метрологически значимого программного модуля ПО

pso metr.dll

Специальными средствами защиты метрологически значимой части ПО и базы данных

от преднамеренных изменений являются:

  • - средства обнаружения и фиксации событий, изменений, ошибок (журнал событий);

  • - средства управления доступом и правами пользователей (пароли);

- средства проверки целостности ПО (несанкционированная модификация метрологически значимой части ПО проверяется расчётом контрольной суммы для метрологически значимой части ПО и сравнением ее с действительным значением);

- средства защиты на физическом уровне (пломбирование и аппаратные ключи).

Уровень защиты ПО АИИС КУЭ от непреднамеренных и преднамеренных изменений -«высокий» (по Р 50.2.077-2014).

Метрологические характеристики ИК АИИС КУЭ, указанные в таблице 3, нормированы с учетом ПО.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические и технические характеристики приведены в таблицах 2 - 4:

Таблица 2 - Состав ИК АИИС КУЭ

Номер ИК

Наименование

ИК

Измерительные компоненты

ТТ

ТН

Счётчик

УСПД/ УССВ/ сервер

1

2

3

4

5

6

1

Манланская ВЭС,

РП-35 кВ, яч.2

4MC7

КТ 0,2S

Ктт 2000/5

Рег. № 69602-17

4MU4

КТ 0,5

Ктн 35000/^3/100/^3

Рег. № 44087-10

Альфа А1800

A1805RAL-P4GB-DW-4

КТ 0,5S/1

Рег. № 31857-20

«ЭКОМ-3000» Т-С100-М5-В16-

G-ТЕ рег. № 17049-19

/

ЭНКС-2-1.1.1-А2В1Е2 рег. № 37328-15

/

HPE

ProLiant

DL380 Gen10

2

Манланская ВЭС, ВЭУ-1, АВ-1 0,72 кВ, ввод 0,72 кВ ГТ-1

LGU55x170

КТ 0,2S

Ктт 5000/1 Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66 КТ 0,5

Ктн720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

3

Манланская ВЭС, ВЭУ-2, АВ-2 0,72 кВ, ввод 0,72 кВ ГТ-2

LGU55x170

КТ 0,2S

Ктт 5000/1 Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

4

Манланская ВЭС, ВЭУ-3, АВ-3 0,72 кВ, ввод 0,72 кВ ГТ-3

LGU55x170

КТ 0,2S

Ктт 5000/1 Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

5

Манланская ВЭС, ВЭУ-4, АВ-4 0,72 кВ, ввод 0,72 кВ ГТ-4

LGU55x170

КТ 0,2S

Ктт 5000/1 Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

6

Манланская ВЭС, ВЭУ-5, АВ-5 0,72 кВ, ввод 0,72 кВ ГТ-5

LGU55x170

КТ 0,2S

Ктт 5000/1 Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

7

Манланская ВЭС, ВЭУ-6, АВ-6 0,72 кВ, ввод 0,72 кВ ГТ-6

LGU55x170

КТ 0,2S

Ктт 5000/1 Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

8

Манланская ВЭС, ВЭУ-7, АВ-7 0,72 кВ, ввод 0,72 кВ ГТ-7

LGU55x170

КТ 0,2S

Ктт 5000/1 Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

9

Манланская ВЭС, ВЭУ-8, АВ-8 0,72 кВ,

LGU55x170

КТ 0,2S

Ктт 5000/1

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

ввод 0,72 кВ ГТ-8 Рег. № 73409-18 Рег. № 79783-20 Рег. № 31857-20

Продолжение таблицы 2

1

2

3

4

5

6

10

Манланская ВЭС, ВЭУ-9, АВ-9 0,72 кВ, ввод 0,72 кВ ГТ-9

LGU55x170

КТ 0,2S

Ктт 5000/1 Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

«ЭКОМ-

3000»

Т-С100-

М5-В16-G-ТЕ рег. № 17049-19

/

ЭНКС-2-1.1.1-А2В1Е2 рег. № 37328-15

/

HPE

ProLiant

DL380 Gen10

11

Манланская ВЭС, ВЭУ-10, АВ-10 0,72 кВ, ввод 0,72 кВ ГТ-10

LGU55x170

КТ 0,2S

Ктт 5000/1 Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

12

Манланская ВЭС,

ВЭУ-11,

АВ-11 0,72 кВ, ввод 0,72 кВ ГТ-11

LGU55x170

КТ 0,2S

Ктт 5000/1 Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн720/^3/'100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

13

Манланская ВЭС,

ВЭУ-12,

АВ-12 0,72 кВ, ввод 0,72 кВ ГТ-12

LGU55x170

КТ 0,2S

Ктт 5000/1 Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66 КТ 0,5

Ктн720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

14

Манланская ВЭС, ВЭУ-13, АВ-13 0,72 кВ, ввод 0,72 кВ ГТ-13

LGU55x170

КТ 0,2S

Ктт 5000/1 Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

15

Манланская ВЭС,

ВЭУ-14,

АВ-14 0,72 кВ, ввод 0,72 кВ ГТ-14

LGU55x170

КТ 0,2S

Ктт 5000/1 Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

16

Манланская ВЭС,

ВЭУ-15,

АВ-15 0,72 кВ, ввод 0,72 кВ ГТ-15

LGU55x170

КТ 0,2S

Ктт 5000/1 Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

17

Манланская ВЭС,

ВЭУ-16,

АВ-16 0,72 кВ, ввод 0,72 кВ ГТ-

16

LGU55x170

КТ 0,2S

Ктт 5000/1 Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

18

Манланская ВЭС,

ВЭУ-17,

АВ-17 0,72 кВ, ввод 0,72 кВ ГТ-17

LGU55x170

КТ 0,2S

Ктт 5000/1 Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

19

Манланская ВЭС,

ВЭУ-18,

АВ-18 0,72 кВ, ввод 0,72 кВ ГТ-18

LGU55x170

КТ 0,2S

Ктт 5000/1 Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

П р и м е ч а н и я:

  • 1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице, при условии, что предприятие-Владелец АИИС КУЭ не претендует на улучшение метрологических характеристик.

  • 2 Допускается замена УСПД на аналогичный утвержденного типа.

  • 3 Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

  • 4 Допускается изменение наименований ИК.

  • 5 Замена оформляется техническим актом в установленном на предприятии-Владельце АИИС КУЭ порядке. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Таблица 3 - Основные метрологические характеристики ИК

Номер ИК

Вид электрической энергии

Границы основной погрешности ±&сн, %

Границы погрешности в рабочих условиях ±&умм, %

1

(ТТ 0,2S; ТН 0,5; счетчик 0,5S/1)

активная реактивная

0,9

2,3

2,2

3,8

2 - 19

(ТТ 0,2S; ТН 0,5;

счетчик 0,2S/0,5)

активная реактивная

00 00

О |

1,6

2,5

Пределы допускаемой погрешности СОЕ

ЕВ, с                 ±5,0

П р и м е ч а н и я:

  • 1 Характеристики погрешности ИК даны для измерений 30-минутных приращений электроэнергии и средней мощности.

  • 2 В качестве показателей точности указаны границы допускаемой относительной погрешности при доверительной вероятности 0,95.

  • 3 Погрешность в рабочих условиях указана при cos^=0,8инд (sin^=0,6), 1=0,02(0,05)^1ном и колебаниях температуры окружающего воздуха в месте расположения счетчиков в процессе выполнения измерений от плюс 10 до плюс 35 °C.

Таблица 4 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики

Значение

1

2

Количество измерительных каналов

19

Нормальные условия:

- параметры сети:

- напряжение, % от ином

от 98 до 102

- ток, % от 1ном

от 100 до 120

- частота, Гц

от 49,8 до 50,2

- коэффициент мощности cos^

0,9

- температура окружающей среды, оС

от +21 до +25

- магнитная индукция внешнего происхождения, мТл, не более

0,05

1

2

Рабочие условия эксплуатации:

- параметры сети:

- напряжение, % от ином

от 90 до 110

- ток, % от 1ном

от 2(5) до 120

- коэффициент мощности

от 0,5инд до 0,8емк

- частота, Гц

от 49,6 до 50,4

- температура окружающей среды в месте расположения:

- ТТ и ТН, оС

от -25 до +50

- счетчиков, оС

от -40 до +65

- УСПД, оС

от -30 до +50

- УССВ, оС

от -40 до +55

- сервера, оС

от -10 до +30

- магнитная индукция внешнего происхождения, мТл, не более

0,5

Надежность применяемых в АИИС КУЭ компонентов:

счетчики:

- среднее время наработки на отказ, ч, не менее:

- для электросчетчиков Альфа А1800

120000

- среднее время восстановления работоспособности, ч

2

УСПД:

- среднее время наработки на отказ, ч, не менее:

- для УСПД «ЭКОМ-3000»

350000

- среднее время восстановления работоспособности, ч

0,5

УССВ:

- среднее время наработки на отказ, ч, не менее

35000

- среднее время восстановления работоспособности, ч

1

сервер:

- среднее время наработки на отказ, ч, не менее

70000

- среднее время восстановления работоспособности, ч

1

Глубина хранения информации

счетчики:

- тридцатиминутный профиль нагрузки в двух направлениях, сут, не

менее

114

- при отключении питания, лет, не менее

30

УСПД:

- суточных данных о тридцатиминутных приращениях, сут, не менее

45

- при отключении питания, лет, не менее

10

сервер:

- хранение результатов измерений и информации состояний средств

измерений, лет, не менее

3,5

Надежность системных решений:

- резервирование питания УСПД с помощью источника бесперебойного питания (ИБП), а счетчиков с помощью дополнительного питания; резервирование каналов связи от ИИК к ИВКЭ (резервный канал связи интерфейса RS-485); резервирование каналов связи от ИВКЭ к ИВК (резервный канал связи - коммутируемое соединение Ethernet); резервирование информации с помощью наличия резервных баз данных, перезагрузки и средств контроля зависания. Информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте, по резервным каналам связи;

- мониторинг состояния АИИС КУЭ с помощью удаленного доступа (возможность съема информации со счетчика автономным способом и визуальный контроль информации на счетчике);

- наличие ЗИП, эксплуатационной документации.

Защищённость применяемых компонентов: пломбирование электросчётчиков, промежуточных клеммников вторичных цепей напряжения, испытательных коробок счетчиков, УСПД, УССВ и сервера БД.

Знак утверждения типа наносится на титульные листы эксплуатационной документации на систему АИИС КУЭ.

Комплектность средства измерений

Таблица 5 - Комплектность АИИС КУЭ

Наименование

Обозначение

Кол-во, шт.

Измерительные трансформаторы тока

4MC7

3

LGU55х170

54

Измерительные трансформаторы напряжения

4MU4

3

ЗНОЛ-СВЭЛ-0,66

54

Счетчики электрической энергии трехфазные многофункциональные

Альфа А1800 A1802RAL-P4GB-DW-4

18

Альфа А1800 A1805RAL-P4GB-DW-4

1

Устройство сбора и передачи данных (УСПД)

«ЭКОМ-3000» Т-С100-М5-В16-0-ТЕ

2

УССВ

ЭНКС-2-1.1.1-А2В1Е2

2

Программное обеспечение

ПК «Энергосфера»

2

Сервер БД

HPE ProLiant DL380 Gen 10

2

Паспорт-формуляр АИИС КУЭ

КЭР.411711.920.ПФ

1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика (методы) измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) Манланской ВЭС», аттестованном ООО «Спецэнерго-проект», аттестат об аккредитации № RA.RU.312236 от 20.07.2017 г.

Нормативные документы, устанавливающие требования к АИИС КУЭ

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Изготовитель

Общество с ограниченной ответственностью «Прософт-Системы» (ООО «Прософт-Системы»)

ИНН 6660149600

Адрес: 620102, г. Екатеринбург, ул. Волгоградская, 194а

Телефон: +7 (343) 356-51-11

Факс: +7 (343) 310-01-06

E-mail: info@prosoftsystems.ru

Web-сайт: http://www.prosoftsystems.ru

Испытательный центр

Общество с ограниченной ответственностью «Комплексные энергетические решения» Юридический адрес: 129164, г. Москва, Зубарев переулок, д.15, корп. 1, пом. I, комн. 9 Телефон (факс): +7 (495) 926-63-14

Web-сайт: https://energy-solution.ru

E-mail: info@energy-solution.ru

Регистрационный номер ООО «Комплексные энергетические решения» в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации RA.RU.312835 от 29.11.2019 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «7» декабря 2021 г. № 2748

Лист № 1 Регистрационный № 83919-21 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Излучной ВЭС

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Излучной ВЭС (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную информационно-измерительную систему с централизованным управлением и распределённой функцией измерений.

Измерительные каналы (ИК) состоят из трех уровней АИИС КУЭ:

первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройства сбора и передачи данных (УСПД) и каналообразующую аппаратуру.

третий уровень - информационно-вычислительный комплекс (ИВК), включающий серверы баз данных (БД) АИИС КУЭ со специализированным программным обеспечением (СПО), систему обеспечения единого времени (СОЕВ) на базе устройств синхронизации системного времени (УССВ), автоматизированные рабочие места (АРМ) и каналообразующую аппаратуру.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на измерительные входы электронного счетчика электроэнергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной, реактивной и полной мощности, которые усредняются за период 0,02 с. Средние значения активной (реактивной) электрической мощности вычисляются как средние мгновенных значений на интервале усреднения 30 мин. Электрическая энергия, как интеграл по времени от средней мощности, вычисляется для интервалов 30 мин.

Цифровой сигнал со счетчиков по проводным линиям связи с интерфейсом RS-485 поступает на входы УСПД, где осуществляется накопление, хранение и передача полученных данных на сервер БД АИИС КУЭ.

Сервер АИИС КУЭ осуществляет опрос УСПД, расположенного на объекте. На верхнем уровне системы (ИВК) выполняется дальнейшая обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов и передача полученной информации в АО «АТС», АО «СО ЕЭС» Астраханское РДУ, ООО «Пятнадцатый Ветропарк ФРВ», ПАО «МРСК Юга» и прочим заинтересованным организациям. По запросу измерительная информация поступает на АРМы, где предусмотрены автоматизированный и оперативный режимы работы и выполняется оформление справочных и отчетных документов. Полученные данные и результаты измерений используются для оперативного управления энергопотреблением на Излучной ВЭС.

АИИС КУЭ осуществляет обмен полученной информацией с АИИС КУЭ утвержденных типов организаций-участников оптового рынка электроэнергии и мощности (ОРЭМ), получаемой в виде XML-макетов в соответствии с регламентами ОРЭМ. Формирова-ние и передача макетов в ПАК КО АО «АТС» и прочим участникам ОРЭМ осуществляется ежедневно оператором через сеть Интернет от АРМ по протоколу TCP/IP с учетом полученных данных по точкам измерений, входящим в настоящую систему и в АИИС КУЭ утвержденных типов смежных субъектов с использованием электронной подписи (ЭП) субъекта ОРЭМ.

АИИС КУЭ оснащена СОЕВ, функционирующей на всех уровнях, которая выполняет задачу синхронизации времени АИИС КУЭ с помощью УССВ на основе приемника сигналов глобальных спутниковых систем позиционирования ГЛОНАСС/GPS. УСПД при каждом опросе сличает и синхронизирует свои часы от УССВ при расхождении более 1 с. Сервер БД сличает и синхронизирует свои часы от УСПД. При каждом сеансе связи происходит сравнение часов УСПД и счетчиков. Коррекция часов счетчиков происходит от УСПД при расхождении с часами УСПД более 2 с. Факты коррекции внутренних часов с фиксацией даты и времени до и после коррекции и величины коррекции часов счетчика, УСПД и сервера отражаются в их журналах событий.

Нанесение знака поверки на средство измерений не предусмотрено.

Программное обеспечение

В состав программного обеспечения (ПО) АИИС КУЭ входит специализированное ПО сервера сбора и БД АИИС КУЭ ПК «Энергосфера». ПО и конструкция счетчиков, УСПД и сервера сбора и БД после конфигурирования и настройки обеспечивают защиту от несанкционированного доступа и изменения его параметров. Метрологически значимая часть ПО содержит специальные средства защиты, исключающие возможность несанкционированной модификации, загрузки (в том числе загрузки фальсифицированного ПО и данных), считывания из памяти счетчиков, УСПД и сервера, удаления или иных преднамеренных изменений метрологически значимой части ПО и базы данных. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами СПО. Идентификационные данные метрологически значимой части ПО АИИС КУЭ приведены в таблице 1:

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ПК «Энергосфера»

Номер версии (идентификационный номер) ПО

не ниже 1.1.1.1

Цифровой идентификатор ПО

^eb6f6ca69318bed976e0

8a2bb7814b

Алгоритм вычисления контрольной суммы исполняемого кода

MD5

Наименование метрологически значимого программного модуля ПО

pso metr.dll

Специальными средствами защиты метрологически значимой части ПО и базы данных

от преднамеренных изменений являются:

  • - средства обнаружения и фиксации событий, изменений, ошибок (журнал событий);

  • - средства управления доступом и правами пользователей (пароли);

- средства проверки целостности ПО (несанкционированная модификация метрологически значимой части ПО проверяется расчётом контрольной суммы для метрологически значимой части ПО и сравнением ее с действительным значением);

- средства защиты на физическом уровне (пломбирование и аппаратные ключи).

Уровень защиты ПО АИИС КУЭ от непреднамеренных и преднамеренных изменений -«высокий» (по Р 50.2.077-2014).

Метрологические характеристики ИК АИИС КУЭ, указанные в таблице 3, нормированы с учетом ПО.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические и технические характеристики приведены в таблицах 2 - 4:

Таблица 2 - Состав ИК АИИС КУЭ

Номер ИК

Наименование

ИК

Измерительные компоненты

ТТ

ТН

Счётчик

УСПД/ УССВ/ сервер

1

2

3

4

5

6

1

Излучная ВЭС,

РП-35 кВ, яч.2

4MC7

КТ 0,2S

Ктт 2000/5

Рег. № 69602-17

4MU4

КТ 0,5

Ктн 35000/^3/100/^3

Рег. № 44087-10

Альфа А1800

A1805RAL-P4GB-DW-4

КТ 0,5S/1

Рег. № 31857-20

«ЭКОМ-

3000»

Т-С100-

М5-В16-G-ТЕ рег. № 17049-19

/

ЭНКС-2-1.1.1-А2В1Е2 рег. № 37328-15

/

HPE

ProLiant

DL380

Gen10

2

Излучная ВЭС, ВЭУ-1, АВ-1 0,72 кВ, ввод 0,72 кВ ГТ-1

LGU55x170

КТ 0,2S

Ктт 5000/1 Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66 КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

3

Излучная ВЭС,

ВЭУ-2,

АВ-2 0,72 кВ, ввод 0,72 кВ ГТ-2

LGU55x170

КТ 0,2S

Ктт 5000/1 Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

4

Излучная ВЭС,

ВЭУ-3,

АВ-3 0,72 кВ, ввод 0,72 кВ ГТ-3

LGU55x170

КТ 0,2S

Ктт 5000/1 Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

5

Излучная ВЭС, ВЭУ-4, АВ-4 0,72 кВ, ввод 0,72 кВ ГТ-4

LGU55x170

КТ 0,2S

Ктт 5000/1 Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

6

Излучная ВЭС,

ВЭУ-5,

АВ-5 0,72 кВ, ввод 0,72 кВ ГТ-5

LGU55x170

КТ 0,2S

Ктт 5000/1 Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

7

Излучная ВЭС, ВЭУ-6, АВ-6 0,72 кВ, ввод 0,72 кВ ГТ-6

LGU55x170

КТ 0,2S

Ктт 5000/1 Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

8

Излучная ВЭС, ВЭУ-7, АВ-7 0,72 кВ, ввод 0,72 кВ ГТ-7

LGU55x170

КТ 0,2S

Ктт 5000/1 Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

9

Излучная ВЭС,

ВЭУ-8,

АВ-8 0,72 кВ,

LGU55x170

КТ 0,2S

Ктт 5000/1

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

ввод 0,72 кВ ГТ-8 Рег. № 73409-18 Рег. № 79783-20 Рег. № 31857-20

Продолжение таблицы 2

1

2

3

4

5

6

10

Излучная ВЭС,

ВЭУ-9,

АВ-9 0,72 кВ, ввод 0,72 кВ ГТ-9

LGU55x170 КТ 0,2S Ктт 5000/1 Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

«ЭКОМ-

3000»

Т-С100-

М5-В16-

G-ТЕ рег. № 17049-19

/

ЭНКС-2-

1.1.1-А2В1Е2 рег. № 37328-15

/

HPE

ProLiant

DL380

Gen10

11

Излучная ВЭС,

ВЭУ-10,

АВ-10 0,72 кВ, ввод 0,72 кВ ГТ-10

LGU55x170 КТ 0,2S Ктт 5000/1 Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

12

Излучная ВЭС,

ВЭУ-11,

АВ-11 0,72 кВ, ввод 0,72 кВГТ-11

LGU55x170 КТ 0,2S Ктт 5000/1 Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

13

Излучная ВЭС,

ВЭУ-12,

АВ-12 0,72 кВ, ввод 0,72 кВ ГТ-12

LGU55x170 КТ 0,2S Ктт 5000/1 Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

14

Излучная ВЭС,

ВЭУ-13,

АВ-13 0,72 кВ, ввод 0,72 кВ ГТ-13

LGU55x170 КТ 0,2S Ктт 5000/1 Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

15

Излучная ВЭС,

ВЭУ-14,

АВ-14 0,72 кВ, ввод 0,72 кВ ГТ-14

LGU55x170 КТ 0,2S Ктт 5000/1 Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

16

Излучная ВЭС, ВЭУ-15,

АВ-15 0,72 кВ, ввод 0,72 кВ ГТ-15

LGU55x170 КТ 0,2S Ктт 5000/1 Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

17

Излучная ВЭС, ВЭУ-16,

АВ-16 0,72 кВ, ввод 0,72 кВ ГТ-16

LGU55x170 КТ 0,2S Ктт 5000/1 Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

18

Излучная ВЭС,

ВЭУ-17,

АВ-17 0,72 кВ, ввод 0,72 кВ ГТ-17

LGU55x170 КТ 0,2S Ктт 5000/1 Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

19

Излучная ВЭС, ВЭУ-18, АВ-18 0,72 кВ, ввод 0,72 кВ ГТ-18

LGU55x170 КТ 0,2S Ктт 5000/1

Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66 КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

Продолжение таблицы 2

1

2

3

4

5

6

20

Излучная ВЭС,

ВЭУ-19,

АВ-19 0,72 кВ, ввод 0,72 кВ ГТ-19

LGU55x170

КТ 0,2S

Ктт 5000/1

Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

«ЭКОМ-

3000»

Т-С100-

М5-В16-

G-ТЕ рег. № 17049-19

/

ЭНКС-2-

1.1.1-

А2В1Е2

рег. № 37328-15

/

HPE

ProLiant

DL380

Gen10

21

Излучная ВЭС,

ВЭУ-20,

АВ-20 0,72 кВ, ввод 0,72 кВ ГТ-20

LGU55x170

КТ 0,2S

Ктт 5000/1

Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

22

Излучная ВЭС, ВЭУ-21,

АВ-21 0,72 кВ, ввод 0,72 кВ ГТ-21

LGU55x170

КТ 0,2S

Ктт 5000/1

Рег. № 73409-18

ЗНОЛ-СВЭЛ-0,66

КТ 0,5

Ктн 720/^3/100/^3

Рег. № 79783-20

Альфа А1800

A1802RAL-P4GB-DW-4

КТ 0,2S/0,5

Рег. № 31857-20

П р и м е ч а н и я:

  • 1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице, при условии, что предприятие-Владелец АИИС КУЭ не претендует на улучшение метрологических характеристик.

  • 2 Допускается замена УСПД на аналогичный утвержденного типа.

  • 3 Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

  • 4 Допускается изменение наименований ИК.

  • 5 Замена оформляется техническим актом в установленном на предприятии-Владельце АИИС КУЭ порядке. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Таблица 3 - Основные метрологические характеристики ИК

Номер ИК

Вид электрической энергии

Границы основной погрешности ±&сн, %

Границы погрешности в рабочих условиях ±&умм, %

1

(ТТ 0,2S; ТН 0,5; счетчик 0,5S/1)

активная реактивная

0,9

2,3

2,2

3,8

2 - 22

(ТТ 0,2S; ТН 0,5; счетчик 0,2S/0,5)

активная реактивная

00 00

О |

1,6

2,5

Пределы допускаемой погрешности СОЕВ, с              ±5,0

П р и м е ч а н и я:

  • 1 Характеристики погрешности ИК даны для измерений 30-минутных приращений электроэнергии и средней мощности.

  • 2 В качестве показателей точности указаны границы допускаемой относительной погрешности при доверительной вероятности 0,95.

  • 3 Погрешность в рабочих условиях указана при cos^=0,8инд (sin^=0,6), /=0,02(0,05)^/ном и колебаниях температуры окружающего воздуха в месте расположения счетчиков в процессе выполнения измерений от плюс 10 до плюс 35 °C.

Лист № 7

Всего листов 10

Таблица 4 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики

Значение

Количество измерительных каналов

22

Нормальные условия:

- параметры сети:

- напряжение, % от Ином

от 98 до 102

- ток, % от 1ном

от 100 до 120

- частота, Гц

от 49,8 до 50,2

- коэффициент мощности cos^

0,9

- температура окружающей среды, оС

от +21 до +25

- магнитная индукция внешнего происхождения, мТл, не более

0,05

Рабочие условия эксплуатации:

- параметры сети:

- напряжение, % от Ином

от 90 до 110

- ток, % от 1ном

от 2(5) до 120

- коэффициент мощности

от 0,5инд до 0,8емк

- частота, Гц

от 49,6 до 50,4

- температура окружающей среды в месте расположения:

- ТТ и ТН, оС

от -25 до +50

- счетчиков, оС

от -40 до +65

- УСПД, оС

от -30 до +50

- УССВ, оС

от -40 до +55

- сервера, оС

от -10 до +30

- магнитная индукция внешнего происхождения, мТл, не более

0,5

Надежность применяемых в АИИС КУЭ компонентов: счетчики:

- среднее время наработки на отказ, ч, не менее:

- для электросчетчиков Альфа А1800

120000

- среднее время восстановления работоспособности, ч

2

УСПД:

- среднее время наработки на отказ, ч, не менее:

- для УСПД «ЭКОМ-3000»

350000

- среднее время восстановления работоспособности, ч

0,5

УССВ:

- среднее время наработки на отказ, ч, не менее

35000

- среднее время восстановления работоспособности, ч

1

сервер:

- среднее время наработки на отказ, ч, не менее

70000

- среднее время восстановления работоспособности, ч

1

Глубина хранения информации счетчики:

- тридцатиминутный профиль нагрузки в двух направлениях, сут, не

114

менее

30

- при отключении питания, лет, не менее УСПД:

- суточных данных о тридцатиминутных приращениях, сут, не менее

45

- при отключении питания, лет, не менее

10

сервер:

- хранение результатов измерений и информации состояний средств

измерений, лет, не менее

3,5

Надежность системных решений:

- резервирование питания УСПД с помощью источника бесперебойного питания (ИБП), а счетчиков с помощью дополнительного питания; резервирование каналов связи от ИИК к ИВКЭ (резервный канал связи интерфейса RS-485); резервирование каналов связи от ИВКЭ к ИВК (резервный канал связи - коммутируемое соединение Ethernet); резервирование информации с помощью наличия резервных баз данных, перезагрузки и средств контроля зависания. Информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте, по резервным каналам связи;

  • - мониторинг состояния АИИС КУЭ с помощью удаленного доступа (возможность съема информации со счетчика автономным способом и визуальный контроль информации на счетчике);

  • - наличие ЗИП, эксплуатационной документации.

Защищённость применяемых компонентов: пломбирование электросчётчиков, промежуточных клеммников вторичных цепей напряжения, испытательных коробок счетчиков, УСПД, УССВ и сервера БД.

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на систему АИИС КУЭ.

Комплектность средства измерений

Таблица 5 - Комплектность АИИС КУЭ

Наименование

Обозначение

Кол-во, шт.

Измерительные трансформаторы тока

4MC7

3

LGU55x170

63

Измерительные трансформаторы напряжения

4MU4

3

ЗНОЛ-СВЭЛ-0,66

63

Счетчики электрической энергии трехфазные многофункциональные

Альфа А1800 A1802RAL-P4GB-DW-4

21

Альфа А1800 A1805RAL-P4GB-DW-4

1

Устройство сбора и передачи данных (УСПД)

«ЭКОМ-3000» T-C100-M5-B16-G-TE

2

УССВ

ЭНКС-2-1.1.1-А2В1Е2

2

Программное обеспечение

ПК «Энергосфера»

2

Сервер БД

HPE ProLiant DL380 Gen 10

2

Паспорт-формуляр АИИС КУЭ

КЭР.411711.914.ПФ

1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Методика (методы) измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) Излучной ВЭС», аттестованном ООО «Спецэнерго-проект», аттестат об аккредитации № RA.RU.312236 от 20.07.2017 г.

Нормативные документы, устанавливающие требования к АИИС КУЭ

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Изготовитель

Общество с ограниченной ответственностью «Прософт-Системы» (ООО «Прософт-Системы»)

ИНН 6660149600

Адрес: 620102, г. Екатеринбург, ул. Волгоградская, 194а

Телефон: +7 (343) 356-51-11

Факс: +7 (343) 310-01-06

E-mail: info@prosoftsystems.ru

Web-сайт: http://www.prosoftsystems.ru

Испытательный центр

Общество с ограниченной ответственностью «Комплексные энергетические решения» Юридический адрес: 129164, г. Москва, Зубарев переулок, д.15, корп. 1, пом. I, комн. 9 Телефон (факс): +7 (495) 926-63-14

Web-сайт: https://energy-solution.ru

E-mail: info@energy-solution.ru

Регистрационный номер ООО «Комплексные энергетические решения» в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации RA.RU.312835 от 29.11.2019 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «7» декабря 2021 г. № 2748

Регистрационный № 83920-21

Лист № 1

Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-10000

Назначение средства измерений

Резервуар стальной вертикальный цилиндрический теплоизолированный РВС-10000 предназначен для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуара - стальной вертикальный цилиндрический теплоизолированный, номинальной вместимостью 10000 м3.

Принцип действия резервуара стального вертикального цилиндрического теплоизолированного РВС-10000 основан на заполнении его нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.

Резервуар представляет собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки с наружной теплоизоляцией, днища и крыши.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.

Заводской номер наносится типографским способом в паспорт резервуара и методом аэрографии на вертикальную стенку резервуара.

Резервуар РВС-10000 с заводским номером МБ-1 расположен по адресу: г. Петропавловск-Камчатский, ул. Сахалинская, 28, ТЭЦ-1, филиал ПАО «Камчатскэнерго» Камчатские ТЭЦ.

Общий вид резервуара стального вертикального цилиндрического теплоизолированного РВС-10000 представлен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Приказ Росстандарта №2748 от 07.12.2021, https://oei-analitika.ru

Рисунок 1 - Общий вид резервуара РВС-10000

Пломбирование резервуара стального вертикального цилиндрического теплоизолированного РВС-10000 не предусмотрено.

Программное обеспечение

отсутствует

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

10000

Пределы   допускаемой   относительной

погрешности вместимости, %

±0,10

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС

от -50 до +50

Атмосферное давление, кПа

от 84,0 до 106,7

Средний срок службы, лет, не менее

30

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Лист № 3 Всего листов 4 Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной вертикальный цилиндрический теплоизолированный

РВС-10000

1 шт.

Паспорт

-

1 шт.

Градуировочная таблица

-

1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 8 «Порядок работы» паспорта.

Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому теплоизолированному РВС-10000

Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Изготовитель

Акционерное общество «Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова» (АО «НЗРМК им. Н.Е. Крюкова») (изготовлен в 1972 г. Новокузнецким заводом резервуарных металлоконструкций)

ИНН 4221002780

Адрес: 654033, Кемеровская область - Кузбасс, г. Новокузнецк, ул. Некрасова (Кузнецкий район), д. 28

Телефон/ факс: +7 (3843) 35-66-99/(3843) 35-66-82

Web-сайт: www.nzrmk.ru

E-mail: rmk@nzrmk.ru

Заявитель

Филиал Публичного акционерного общества энергетики и электрификации «Камчатскэнерго» Камчатские ТЭЦ (Филиал ПАО «Камчатскэнерго» Камчатские ТЭЦ)

ИНН 4100000668

Адрес: 683032, г. Петропавловск-Камчатский, ул. Степная, 50

Юридический адрес: 683000, г. Петропавловск-Камчатский, ул. Набережная, 10

Телефон/ факс: +7 (4152) 21-49-99

Web-сайт: kamenergo.ru

E-mail: ktec-seerl@ kamenergo.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32

Web-сайт: vniir.org

E-mail: office@vniir.org

Регистрационный номер в реестре аккредитованных лиц RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «7» декабря 2021 г. № 2748

Лист № 1 Регистрационный № 83921-21 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «Газпром энерго» ООО «Газпром трансгаз Саратов» Александрово-Гайское ЛПУ МГ

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «Газпром энерго» ООО «Газпром трансгаз Саратов» Александрово-Гайское ЛПУ МГ (далее - АИИС КУЭ) предназначена для измерений приращений активной и реактивной электрической энергии, потребленной и переданной за установленные интервалы времени, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ состоит из двух уровней:

  • 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы напряжения (ТН), измерительные трансформаторы тока (ТТ), многофункциональные счетчики активной и реактивной электрической энергии (далее -счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;

  • 2- й уровень - информационно-вычислительный комплекс (ИВК), выполненный на основе серверного оборудования промышленного исполнения. ИВК включает в себя специализированное программное обеспечение «АльфаЦЕНТР», каналообразующую аппаратуру, серверы баз данных (БД) и автоматизированные рабочие места (АРМ) ООО «Газпром энерго» и АО «Газпром энергосбыт».

ИИК, ИВК, технические средства приема-передачи данных и линии связи образуют измерительные каналы (ИК).

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям измерительных цепей поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной, реактивной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:

-активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 минут;

-средняя на интервале времени 30 минут активная и реактивная электрическая мощность.

ИВК обеспечивает выполнение следующих функций:

-периодический (один раз в сутки) и по запросу автоматический сбор результатов измерений электрической энергии;

-автоматический сбор данных о состоянии средств измерений и состоянии объектов измерений;

-хранение не менее 3,5 лет результатов измерений и журналов событий;

-автоматический сбор результатов измерений после восстановления работы каналов связи, восстановления питания;

-перемножение результатов измерений, хранящихся в базе данных, на коэффициенты трансформации ТТ и ТН;

-формирование отчетных документов;

-ведение журнала событий с фиксацией изменений результатов измерений, осуществляемых в ручном режиме, изменений коэффициентов ТТ и ТН, синхронизации (коррекции) времени с указанием времени до и после синхронизации (коррекции), пропадания питания, замены счетчика, событий, отраженных в журналах событий счетчиков;

-конфигурирование и параметрирование технических средств ИВК;

-сбор и хранение журналов событий счетчиков;

-ведение журнала событий ИВК;

-синхронизацию времени в сервере БД с возможностью коррекции времени в счетчиках электроэнергии;

-аппаратную и программную защиту от несанкционированного изменения параметров и любого изменения данных;

-самодиагностику с фиксацией результатов в журнале событий.

-дистанционный доступ к компонентам АИИС

ИВК осуществляет автоматический обмен (передачу и получение) результатами измерений и данными коммерческого учета электроэнергии с субъектами оптового рынка электрической энергии и мощности (ОРЭМ), с другими АИИС КУЭ утвержденного типа, а также с инфраструктурными организациями ОРЭМ, в том числе: АО «АТС», АО «СО ЕЭС».

Обмен результатами измерений и данными коммерческого учета электроэнергии между ИВК, АРМ, информационными системами субъектов оптового рынка и инфраструктурными организациями ОРЭМ осуществляется следующим образом:

- посредством электронной почты в виде электронных документов XML в формате 80020 для передачи данных от сервера БД на АРМ;

- посредством электронной почты в виде электронных документов XML в формате 80020 для передачи данных от сервера БД или АРМ во внешние системы;

- информация о средствах измерения, при необходимости, передается в виде электронного документа XML в формате 80030.

Электронные документы XML заверяются электронно-цифровой подписью на АРМ и/или сервере БД

Информационные каналы связи в АИИС КУЭ построены следующим образом:

-посредством интерфейса RS-485, телефонной линии и модемов SHDSL для передачи данных от счетчиков до ИВК;

-посредством спутникового канала связи (основной канал) и телефонных каналов ТЧ связи, сети сотовой связи GSM каналов (резервные каналы) для передачи данных от уровня ИИК до уровня ИВК;

-посредством локальной вычислительной сети интерфейса Ethernet для передачи данных с сервера баз данных на АРМ;

-посредством наземного канала связи Е1 для передачи данных от уровня ИВК во внешние системы и АРМ (основной канал);

-посредством спутникового канала для передачи данных от уровня ИВК во внешние системы и АРМ (резервный канал).

В АИИС КУЭ на функциональном уровне выделена система обеспечения единого времени (СОЕВ), включающая в себя часы Сервера БД и счетчиков. Сервер БД получает шкалу времени UTC(SU) в постоянном режиме от сервера синхронизации времени утвержденного типа ССВ-1Г. Синхронизация часов Сервера БД с сервером синхронизации времени происходит при расхождении более чем на ±2 с. Сличение времени часов счетчиков с временем часов Сервера БД осуществляется во время сеанса связи (не реже 1 раза в сутки). Корректировка времени часов счетчиков выполняется при достижении расхождения со временем часов Сервера БД ±2 с.

Журналы событий счетчика и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифро-буквенного обозначения наносится типографским способом на формуляр.

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью контрольных сумм, что соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО указана в таблице 1.

Таблица 1 - Идентификационные признаки метрологически значимой части ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование программного обеспечения

ac_metrology.dll

Номер версии (идентификационный номер) программного обеспечения

не ниже 12.1

Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму MD5)

3e736b7f380863f44cc8e6f7bd211c54

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3, 4 и 5.

Таблица 2 - Состав ИК

№ ИК

Наименование ИК

ТТ

ТН

Счетчик

ИВК

1

2

3

4

5

6

1

ПС 110 кВ Компрессорная, ЗРУ 10 кВ 1СШ 10 кВ, яч.Ф-1001

ТПЛ-10

Кл.т. 0,5

Ктт = 150/5

Рег. № 1276-59

НТМИ-10

Кл.т. 0,5

Ктн = 10000/100

Рег. № 831-69

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5 Рег. № 36697-08

ССВ-1Г

Рег. № 58301-14;

Сервер

БД

2

ПС 110 кВ Компрессорная, ЗРУ 10 кВ 1СШ 10 кВ, яч. Ф-1002

ТПЛ-10

Кл.т. 0,5

Ктт = 300/5

Рег. № 1276-59

НТМИ-10

Кл.т. 0,5

Ктн = 10000/100

Рег. № 831-69

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5 Рег. № 36697-08

3

ПС 110 кВ Компрессорная, ЗРУ 10 кВ 1СШ 10 кВ, яч. Ф-1003

ТПЛ-10

Кл.т. 0,5

Ктт = 100/5

Рег. № 1276-59

НТМИ-10

Кл.т. 0,5

Ктн = 10000/100

Рег. № 831-69

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5 Рег. № 36697-08

4

ПС 110 кВ Компрессорная, ЗРУ 10 кВ 1СШ 10 кВ, яч. Ф-1004

ТПЛ-10

Кл.т. 0,5

Ктт = 75/5

Рег. № 1276-59

НТМИ-10

Кл.т. 0,5

Ктн = 10000/100

Рег. № 831-69

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5 Рег. № 36697-08

Окончание таблицы 2

1

2

3

4

5

6

5

ПС 110 кВ Компрессорная, ЗРУ 10 кВ 1СШ 10 кВ, яч. Ф-1006

ТОЛ-10

Кл.т. 0,5

Ктт = 300/5

Рег. № 38395-08

НТМИ-10

Кл.т. 0,5

Ктн = 10000/100 Рег. № 831-69

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Рег. № 36697-08

ССВ-1Г Рег. № 5830114;

Сервер БД

6

ПС 110 кВ Компрессорная, ЗРУ 10 кВ 1СШ 10 кВ, яч. Ф-1008

ТПЛ-10

Кл.т. 0,5

Ктт = 50/5 Рег. № 1276-59

НТМИ-10

Кл.т. 0,5

Ктн = 10000/100 Рег. № 831-69

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Рег. № 36697-08

7

ПС 110 кВ Компрессорная, ЗРУ 10 кВ 1СШ 10 кВ, яч. Ф-1009

ТПЛ-10

Кл.т. 0,5

Ктт = 50/5 Рег. № 1276-59

НТМИ-10

Кл.т. 0,5

Ктн = 10000/100 Рег. № 831-69

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Рег. № 36697-08

8

ПС 110 кВ Компрессорная, ЗРУ 10 кВ 1СШ 10 кВ, яч. Ф-1010

ТПЛ-10

Кл.т. 0,5

Ктт = 100/5 Рег. № 1276-59

НТМИ-10

Кл.т. 0,5

Ктн = 10000/100 Рег. № 831-69

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Рег. № 36697-08

9

ПС 110 кВ Компрессорная, ЗРУ 10 кВ 2СШ 10 кВ,

яч. Ф-1020

ТПЛ-10

Кл.т. 0,5

Ктт = 75/5 Рег. № 1276-59

НТМИ-10

Кл.т. 0,5

Ктн = 10000/100

Рег. № 831-69

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Рег. № 36697-08

10

ПС 110 кВ Компрессорная, ЗРУ 10 кВ 2СШ 10 кВ,

яч. Ф-1021

ТПЛ-10

Кл.т. 0,5

Ктт = 100/5

Рег. № 1276-59

НТМИ-10

Кл.т. 0,5 Ктн = 10000/100 Рег. № 831-69

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Рег. № 36697-08

11

ПС 110 кВ

Компрессорная, ЗРУ 10 кВ 2СШ 10 кВ,

яч. Ф-1022

ТПЛ-10

Кл.т. 0,5

Ктт = 300/5 Рег. № 1276-59

НТМИ-10

Кл.т. 0,5

Ктн = 10000/100

Рег. № 831-69

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Рег. № 36697-08

12

ПС 110 кВ

Компрессорная, ЗРУ 10 кВ 2СШ 10 кВ,

яч. Ф-1023

ТПЛ-10

Кл.т. 0,5

Ктт = 150/5

Рег. № 1276-59

НТМИ-10

Кл.т. 0,5

Ктн = 10000/100

Рег. № 831-69

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Рег. № 36697-08

13

ПС 110 кВ

Компрессорная, ЗРУ 10 кВ 2СШ 10 кВ,

яч. Ф-1027

ТПЛ-10

Кл.т. 0,5

Ктт = 100/5

Рег. № 1276-59

НТМИ-10

Кл.т. 0,5

Ктн = 10000/100

Рег. № 831-69

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Рег. № 36697-08

14

ПС 110 кВ

Компрессорная, ЗРУ 10 кВ 2СШ 10 кВ,

яч. Ф-1028

ТПЛ-10

Кл.т. 0,5

Ктт = 50/5

Рег. № 1276-59

НТМИ-10

Кл.т. 0,5

Ктн = 10000/100

Рег. № 831-69

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Рег. № 36697-08

15

ПС 110 кВ Компрессорная, ЗРУ 10 кВ 2СШ 10 кВ, яч. Ф-1029

ТПЛ-10

Кл.т. 0,5

Ктт = 300/5

Рег. № 1276-59

НТМИ-10

Кл.т. 0,5

Ктн = 10000/100

Рег. № 831-69

СЭТ-4ТМ.03М

Кл.т. 0,2S/0,5

Рег. № 36697-08

Примечания:

  • 1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблицах 3 и 4 метрологических характеристик.

  • 2. Допускается замена сервера БД АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО) и сервера синхронизации времени на аналогичные утвержденных типов.

  • 3. Допускается изменение наименований ИК, без изменения объекта измерений.

  • 4. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке. Технический акт хранится совместно с эксплуатационными документами АИИС КУЭ как их неотъемлемая часть.

Таблица 3 - Метрологические характеристики ИК в нормальных условиях применения

ИК №№

cos ф

I изм<1 20

I20< I изм<1 100

I100< I изм <I 120

5w0A %

5weP %

5w0A %

5weP %

5w0A %

5weP %

1 - 15

0,50

±5,4

±2,7

±2,9

±1,5

±2,2

±1,2

0,80

±2,9

±4,4

±1,6

±2,4

±1,2

±1,9

0,87

±2,5

±5,5

±1,4

±3,0

±1,1

±2,2

1,00

±1,8

-

±1,1

-

±0,9

-

Таблица 4 - Метрологические характеристики ИК в рабочих условиях применения

ИК №№

cos ф

I изм<1 20

I20< I изм< 100

I100< I изм <I 120

6wa %

6wp %

6wa %

6wp %

6wa %

6wp %

1 - 15

0,50

±5,4

±3,0

±3,0

±2,0

±2,3

±1,8

0,80

±2,9

±4,6

±1,7

±2,8

±1,4

±2,3

0,87

±2,6

±5,6

±1,5

±3,3

±1,2

±2,6

1,00

±1,8

-

±1,1

-

±0,9

-

Пределы допускаемого значения поправки часов, входящих в СО времени UTC(SU) ±5 с

ЕВ, относительно шкалы

Примечание:

I5 - сила тока 5% относительно номинального тока ТТ;

I20 - сила тока 20% относительно номинального тока ТТ;

I100 - сила тока 100% относительно номинального тока ТТ;

I120 - сила тока 120% относительно номинального тока ТТ;

1изм - силы тока при измерениях активной и реактивной электрической энергии относительно номинального тока ТТ;

3w<>a - доверительные границы допускаемой основной относительной погрешности при вероятности Р=0,95 при измерении активной электрической энергии;

6wgP - доверительные границы допускаемой основной относительной погрешности при вероятности Р=0,95 при измерении реактивной электрической энергии;

6wa - доверительные границы допускаемой относительной погрешности при вероятности Р=0,95 при измерении активной электрической энергии в рабочих условиях применения;

6wp - доверительные границы допускаемой относительной погрешности при вероятности Р=0,95 при измерении реактивной электрической энергии в рабочих условиях применения.

Таблица 5 - Основные технические характеристики ИК

Наименование характеристики

Значение

Количество измерительных каналов

15

Нормальные условия:

  • -  ток, % от 1ном

  • - напряжение, % от ином

  • - коэффициент мощности cos ф

температура окружающего воздуха для счетчиков, °С:

от 5 до 120 от 99 до 101

0,5 инд. - 1,0 - 0,8 емк. от +21 до +25

Рабочие условия эксплуатации: допускаемые значения неинформативных параметров:

  • -  ток, % от 1ном

  • - напряжение, % от ином

  • - коэффициент мощности cos ф

температура окружающего воздуха, °C:

  • - для ТТ и ТН

  • - для счетчиков

  • - для сервера

от 5 до 120 от 90 до 110

0,5 инд. - 1,0 - 0,8 емк.

от -40 до +40 от 0 до +40 от +15 до +25

Период измерений активной и реактивной средней мощности и приращений электрической энергии, минут

30

Период сбора данных со счетчиков электрической энергии, минут

30

Формирование XML-файла для передачи внешним системам

Автоматическое

Формирование базы данных с указанием времени измерений и времени поступления результатов

Автоматическое

Глубина хранения информации

Счетчики:

  • - тридцатиминутный профиль нагрузки в двух направлениях, сутки, не менее

Сервер ИВК:

  • - хранение результатов измерений и информации состояний средств измерений, лет, не менее

100

3,5

Надежность системных решений:

  • -   защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

  • -   резервный сервер с установленным специализированным ПО;

  • -   резервирование каналов связи между уровнями ИИК и ИВК и между ИВК и внешними системами субъектов ОРЭМ, а также с инфраструктурными организациями ОРЭМ.

Ведение журналов событий:

-счётчика, с фиксированием событий:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекции времени в счетчике.

  • - ИВК, с фиксированием событий:

  • - даты начала регистрации измерений;

  • - перерывы электропитания;

  • - программные и аппаратные перезапуски;

  • - установка и корректировка времени;

  • - переход на летнее/зимнее время;

  • - нарушение защиты ИВК;

  • - отсутствие/довосстановление данных с указанием точки измерений и соответствующего интервала времени.

Защищённость применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:

  • - счётчика;

  • - промежуточных клеммников вторичных цепей напряжения;

  • - испытательной коробки;

  • - сервера;

- защита информации на программном уровне:

  • - результатов измерений при передаче информации (возможность использования цифровой подписи);

  • - установка пароля на счетчик;

  • - установка пароля на сервер БД.

Знак утверждения типа

наносится типографским способом на титульный лист формуляра АУВП.411711.118.ФО «Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «Газпром энерго» ООО «Газпром трансгаз Саратов» Александрово-Гайское ЛПУ МГ. Формуляр».

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 6.

Таблица 6 - Комплектность АИИС КУЭ

Наименование

Обозначение

Количество, шт.

Трансформаторы тока

ТПЛ-10

28

Трансформаторы тока

ТОЛ-10

2

Трансформаторы напряжения

НТМИ-10

2

Счетчики

СЭТ-4ТМ.03М

15

Сервер БД

Stratus FT Server 4700 P4700-2S

1

ПО ИВК

АльфаЦЕНТР

1

Сервер синхронизации времени

ССВ-1Г

1

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "Газпром энерго" ООО "Газпром трансгаз Саратов" Александрово-Гайское ЛПУ МГ. Формуляр

АУВП.411711.118.ФО

1

Сведения о методиках (методах) измерений

Методика измерений изложена в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии ООО «Газпром энерго» ООО «Газпром трансгаз Саратов» Александрово-Гайское ЛПУ МГ» Методика измерений аттестована ЗападноСибирским филиалом ФГУП «ВНИИФТРИ». Аттестат аккредитации Западно-Сибирского филиала ФГУП «ВНИИФТРИ» по аттестации методик (методов) измерений и метрологической экспертизе № RA.RU.311735 от 19.07.2016 г.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии ООО «Газпром энерго» ООО «Газпром трансгаз Саратов» Александрово-Гайское ЛПУ МГ

ГОСТ Р 8.596-2002 Метрологическое обеспечение измерительных систем. Основные положения.

Изготовитель

Инженерно-технический центр Общества с ограниченной ответственностью «Газпром энерго» (Инженерно-технический центр ООО «Газпром энерго»)

ИНН 7736186950

Адрес: 460000, Российская Федерация, г. Оренбург, ул. Терешковой, д. 295

Телефон: +7 (3532) 687-126

Факс: +7 (3532) 687-127 Е-mail: info@of. energo. gazprom.ru.

Испытательный центр

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)

Адрес: 630004, Российская Федерация, г. Новосибирск, проспект Димитрова, д. 4

Телефон (факс): +7 (383) 210-08-14, +7 (383) 210-13-60

E-mail: director@sniim.ru

Аттестат аккредитации Западно-Сибирского филиала ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310556 от 14.01.2015 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «7» декабря 2021 г. № 2748

Лист № 1 Регистрационный № 83922-21 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК-167

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК-167 (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

  • 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

  • 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер с программным обеспечением (ПО) «АльфаЦЕНТР», автоматизированное рабочее место (АРМ), устройство синхронизации системного времени (УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ, формирование и хранение поступающей информации, оформление отчетных документов. Также на сервере имеется возможность расчета потерь электроэнергии от точки измерений до точки поставки в случае использования данных от АИИС КУЭ в качестве замещающей информации либо для расчета величины сальдо перетоков электроэнергии по внутреннему сечению коммерческого учета. От сервера ИВК информация передается на АРМ энергосбытовой организации по выделенному каналу связи по протоколу TCP/IP.

Передача результатов измерений от сервера ИВК или АРМ энергосбытовой организации коммерческому оператору (КО) и другим субъектам оптового рынка электроэнергии и мощности (ОРЭМ) производится в виде файлов в xml-формате по электронной почте с использованием электронной подписи согласно требованиям «Формат и регламент предоставления результатов измерений, состояний средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» (Приложение 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности).

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера и УССВ. УССВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера с УССВ осуществляется при каждом сеансе связи, но не реже 1 раза в сутки. Корректировка часов сервера производится при расхождении показаний часов сервера с УССВ на величину более ±1 с.

Сравнение показаний часов счетчиков с часами сервера осуществляется во время сеанса связи, но не реже 1 раза в сутки, корректировка часов счетчиков производится при расхождении показаний часов счетчика с часами сервера на величину более ±1 с.

Журналы событий счетчиков и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер указывается в паспорте-формуляре на систему автоматизированную информационноизмерительную коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК-167.

Программное обеспечение

В АИИС КУЭ используется программное обеспечение (ПО) «АльфаЦЕНТР». ПО «АльфаЦЕНТР» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «АльфаЦЕНТР». Метрологически значимая часть ПО «АльфаЦЕНТР» указана в таблице 1. Уровень защиты ПО «АльфаЦЕНТР» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО «АльфаЦЕНТР»

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ac metrology.dll

Номер версии (идентификационный номер) ПО

не ниже 12.1

Цифровой идентификатор ПО

3E736B7F380863F44CC8E6F7BD211C54

Алгоритм вычисления цифрового идентификатора

ПО

MD5

Метрологические и технические характеристики

Таблица 2 — Состав измерительных каналов (ИК) АИИС КУЭ и их метрологические характеристики

Но

мер

ИК

Наименование точки измерений

Измерительные компоненты

Сервер

Вид электро-энергии

Метрологические характеристики ИК

ТТ

ТН

Счетчик

УССВ

Границы допускаемой основной относительной погрешности (±6), %

Границы допускаемой относительной погрешности в рабочих условиях (±6), %

1

ЩГП 0,4 кВ

ТК-167 Лента,

Ввод 1 0,4 кВ

ТТЕ 125

Кл.т. 0,5S 1500/5

Рег. № 73808-19

Фазы: А; В; С

—

ПСЧ-4ТМ.05МК.16 Кл.т. 0,5S/1,0 Рег. № 50460-18

УССВ-2

Рег. №

54074-13

HP Pro

Liant DL160

Gen10

Активная

Реактивная

1,0

2,1

3,3

5,6

2

ЩГП 0,4 кВ

ТК-167 Лента,

Ввод 2 0,4 кВ

ТТЕ 125

Кл.т. 0,5S 1500/5

Рег. № 73808-19

Фазы: А; В; С

—

ПСЧ-4ТМ.05МК.16 Кл.т. 0,5S/1,0 Рег. № 50460-18

Активная

Реактивная

1,0

2,1

3,3

5,6

3

ГРЩ 0,4 кВ ТК-

167 Лента, Ввод

1 0,4 кВ

ТТЕ 125

Кл.т. 0,5S 2000/5

Рег. № 73808-19

Фазы: А; В; С

—

ПСЧ-4ТМ.05МК.16 Кл.т. 0,5S/1,0 Рег. № 64450-16

Активная

Реактивная

1,0

2,1

3,3

5,6

4

ГРЩ 0,4 кВ ТК-

167 Лента, Ввод

2 0,4 кВ

ТТЕ 125

Кл.т. 0,5S 2000/5

Рег. № 73808-19 Фазы: А; В; С

—

ПСЧ-4ТМ.05МК.16 Кл.т. 0,5S/1,0 Рег. № 64450-16

Активная

Реактивная

1,0

2,1

3,3

5,6

Пределы допускаемой абсолютной погрешности часов компонентов АИИС КУЭ в рабочих условиях относительно шкалы времени UTC(SU)

±5 с

Примечания:

  • 1. В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной вероятности, равной 0,95.

  • 2. Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.

  • 3.   Погрешность в рабочих условиях указана для тока 2 % от 1ном, cos9 = 0,8инд.

  • 4.   Допускается замена ТТ и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УССВ на аналогичное утвержденного типа, а также замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется актом в установленном собственником АИИС КУЭ порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики

Значение

Количество ИК

4

Нормальные условия:

от 95 до 105

параметры сети:

от 1 до 120

напряжение, % от ином

0,9

ток, % от 1ном

от 49,8 до

коэффициент мощности cosф

50,2

частота, Гц

от +15 до

температура окружающей среды, °С

+25

Условия эксплуатации:

параметры сети:

от 90 до 110

напряжение, % от ином

от 1 до 120

ток, % от 1ном

от 0,5 до 1,0

коэффициент мощности cosф

от 49,6 до

частота, Гц

50,4

температура окружающей среды в месте расположения ТТ, °С

от -40 до +40

температура окружающей среды в месте расположения счетчиков,

от 0 до +35

°С

от +15 до

температура окружающей среды в месте расположения сервера, °С

+25

Надежность применяемых в АИИС КУЭ компонентов: для счетчиков:

среднее время наработки на отказ, ч, не менее

165000

среднее время восстановления работоспособности, ч

2

для УССВ:

среднее время наработки на отказ, ч, не менее

74500

среднее время восстановления работоспособности, ч

2

для сервера:

среднее время наработки на отказ, ч, не менее

70000

среднее время восстановления работоспособности, ч

1

Глубина хранения информации: для счетчиков:

тридцатиминутный профиль нагрузки в двух направлениях, сут,

не менее

45

при отключении питания, лет, не менее

30

для сервера:

хранение результатов измерений и информации состояний

средств измерений, лет, не менее

3,5

Надежность системных решений:

защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

  • -   журнал счетчиков:

параметрирования;

коррекции времени в счетчиках;

формирование событий по результатам автоматической самодиагностики;

отсутствие напряжения по каждой фазе с фиксацией времени пропадания и восстановления напряжения;

перерывы питания с фиксацией времени пропадания и восстановления.

  • -   журнал сервера:

изменение значений результатов измерений;

изменение коэффициентов измерительных трансформаторов тока и напряжения; пропадания питания;

коррекции времени в счетчиках и сервере;

пропадание и восстановление связи со счетчиками;

замены счетчика;

полученные с уровня ИИК «Журналы событий».

Защищенность применяемых компонентов:

  • -   механическая защита от несанкционированного доступа и пломбирование:

счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения;

испытательной коробки;

сервера.

  • -   защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии;

сервера.

Возможность коррекции времени в:

счетчиках электрической энергии (функция автоматизирована);

сервере (функция автоматизирована).

Возможность сбора информации:

о состоянии средств измерений;

о результатах измерений (функция автоматизирована).

Цикличность:

измерений 30 мин (функция автоматизирована); сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 — Комплектность АИИС КУЭ

Наименование

Обозначение

Количество, шт./экз.

Трансформаторы тока измерительные

ТТЕ 125

12

Счетчики электрической энергии многофункциональные

ПСЧ-4ТМ.05МК

4

Устройство синхронизации системного времени

УССВ-2

1

Сервер

HP ProLiant DL160 Gen 10

1

Паспорт-формуляр

ЛНТА.411711.002.ПФ.029

1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ ООО «Лента» ТК-167», аттестованном ООО «ЭнергоПромРесурс», аттестат аккредитации № RA.RU.312078 от 07.02.2017 г.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «Лента» ТК-167

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Изготовитель

Общество с ограниченной ответственностью «Лента» (ООО «Лента»)

ИНН 7814148471

Адрес: 197374, г. Санкт-Петербург, ул. Савушкина, д. 112, литера Б Телефон (факс): (812) 380-61-31

Web-сайт: lenta.com

E-mail: info@lenta.com

Испытательный центр

Общество с ограниченной ответственностью «ЭнергоПромРесурс» (ООО «ЭнергоПромРесурс»)

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, офис 19

Телефон: (495) 380-37-61

E-mail: energopromresurs2016@gmail . com

Аттестат аккредитации ООО «ЭнергоПромРесурс» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312047 от 26.01.2017 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «7» декабря 2021 г. № 2748

Лист № 1

Всего листов 6

Регистрационный № 83923-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Генераторы сигналов N5166B

Назначение средства измерений

Генераторы сигналов N5166B (далее - генераторы) предназначены для формирования стабильных по частоте и мощности сигналов в диапазоне частот от 9 кГц до 6 ГГц, а также сигналов с различными видами аналоговой и цифровой модуляции.

Описание средства измерений

Принцип действия генераторов основан на совокупности методов с опорой на сигнал встроенного кварцевого генератора частотой 10 МГц: до 5 МГц применяется прямой цифровой синтез, а свыше 5 МГц метод косвенного синтеза, заключающийся в применении фазовой автоподстройки частоты.

Конструктивно генераторы выполнены в виде моноблока, управление изменением выходных характеристик обеспечивается с помощью наборных клавиш и валкодера, расположенных на лицевой панели. Сигнал с установленными характеристиками снимается с основного выхода. Предусмотрены входные разъемы BNC для обеспечения внешних модулирующих сигналов I/Qo полосой до 120 МГц, а также подачи внешнего синхроимпульса и внешнего импульсного модулирующего сигнала. Обеспечивается качание частоты сигнала в заданном частотном диапазоне. Управление всеми режимами работы и параметрами генераторов осуществляется как вручную, так и дистанционно от внешнего компьютера.

Генераторы обеспечивают воспроизведение стабильных по частоте и выходному уровню немодулированных колебаний; воспроизведение сигналов с различными видами аналоговой, импульсной и цифровой модуляции от внутреннего и внешнего модулирующих генераторов; автоматическое тестирование и самодиагностику.

Для предотвращения несанкционированного доступа к внутренним частям генераторов один из винтов крепления корпуса пломбируется.

Самоклеящаяся этикетка с заводским (серийным) номером, однозначно идентифицирующим каждый экземпляр генераторов размещена на задней панели.

Функциональные возможности генератора определяются составом опций. Состав опций и их функциональные возможности приведены в таблице 1.

Таблица 1 - Состав опций

Опция

Функциональное назначение

503

Частотный диапазон от 9 кГц до 3 ГГц

506

Частотный диапазон от 9 кГц до 6 ГГц

653

Внутренний генератор модулирующего сигнала (полоса ПЧ 60 МГц, память 32 Мегавыборки)

655

Расширение полосы внутреннего генератора модулирующего сигнала (полоса ПЧ 120 МГц, память 32 Мегавыборки)

Продолжение таблицы 1

Опция

Функциональное назначение

022

Расширение памяти внутреннего генератора модулирующего сигнала (с 32 до 512 Мегавыборок)

303

Многофункциональный генератор

UNT

Амплитудная, частотная и фазовая модуляция

UNW

Модуляция короткими импульсами

009

Внутренний твердотельный накопитель

1ER

Вход опорного сигнала (1 - 50 ГГц)

N5180320B

Генератор импульсных последовательностей

N5180403B

Калиброванный генератор белого гауссовского шума (AWGN)

N5180430B

Многотоновый и двухтоновый сигнал

N5180431B

Заказная цифровая модуляция

N7600EMBC

Генерирование сигналов по стандартам W-CDMA/HSPA+

N7601EMBC

Генерирование сигналов по стандартам CDMA2000/1xEV-DO

N7602EMBC

Генерирование сигналов по стандартам GSM/EDGE/Evo

N7605EMBC

Генерирование сигналов затухания в реальном времени

N7606EMBC

Генерирование сигналов по стандартам Bluetooth

N7607EMBC

Генерирование сигналов по стандартам профилей радаров DFS

N7608EMBC/

N7608APPC

Генерирование сигналов произвольных модуляций

N7609EMBC

Генерирование сигналов глобальных навигационных спутниковых систем

N7610EMBC

Генерирование сигналов Интернета вещей

N7611EMBC

Генерирование сигналов по стандартам радиовещания

N7612EMBC

Генерирование сигналов по стандартам TD-SCDMA/HSPA

N7614EMBC

Генерирование сигналов для тестирования усилителей мощности

N7615EMBC

Генерирование сигналов по стандартам MobileWiMAX

N7617EMBC

Генерирование сигналов по стандартам WLAN 802.11

N7620B

Генерирование радиоимпульсов

N7621B

Генерирование многотоновых сигналов

N7623EMBC

Генерирование сигналов цифрового телевидения

N7624EMBC

Генерирование сигналов по стандартам LTE/LTE-Advanced/ LTE-Advanced

Pro FDD

N7625EMBC

Генерирование сигналов по стандартам LTE/LTE-Advanced TDD

N7630EMBC/

N7630APPC

Генерирование сигналов по стандартам Pre-5G

N7631EMBC/

N7631APPC

Генерирование сигналов по стандартам 5GNR

N7637EMBC/

N7637APPC

Генерирование сигналов по стандартам WLAN 802.11ad/ay

N7640EMBC/

N7640APPC

Генерирование сигналов по стандартам LMR

N7650B

Генерирование пакетов Waveform License

Внешний вид генератора представлен на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Приказ Росстандарта №2748 от 07.12.2021, https://oei-analitika.ru

Рисунок 1 - Общий вид генератора сигналов N5166B

Места пломбирования

Приказ Росстандарта №2748 от 07.12.2021, https://oei-analitika.ru

Рисунок 2 - Схема пломбировки генератора N5166B

Программное обеспечение

Программное обеспечение (далее - ПО) генератора встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настроек и вмешательства, приводящих к искажению результатов измерений. Метрологические характеристики генератора нормированы с учетом влияния ПО.

Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные ПО генератора

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

N5166B X-Series Firmware

Номер версии (идентификационный номер) ПО

не ниже В.01.86

Цифровой идентификатор ПО

-

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон частот, кГц опция 503 опция 506

от 9 до 3-106

от 9 до 6- 106

Полосы частот

Диапазон частот, МГц

N1)

1

от 9- 10-3до 5 включ.

1 (цифровой синтезатор)

1

св. 5 до 250 включ.

1

2

св. 250 до 375включ.

0,25

3

св. 375 до 750 включ.

0,5

4

св. 750 до 1500 включ.

1

5

св. 1500 до 3000,001 включ.

2

6

св. 3000,001 до 6000 включ.

4

Дискретность установки частоты, Гц

0,001

Пределы допускаемой относительной погрешности установки частоты

±2,14-10-6

Максимальный уровень выходной мощности в диапазоне частот, дБм2), не менее

от 9 кГц до 10 МГц включ.

св. 10 МГц до 3 ГГц включ.

св. 3 ГГц до 6 ГГц

+1

+1

+1

3

8

16

Пределы допускаемой абсолютной погрешности установки уровня выходной мощности, дБ

св. 100 кГц до 5 МГц включ.

св. 5 МГц до 3 ГГц включ.

св. 3 ГГц до 6 ГГц включ.

от плюс 18 до минус 60 дБм включ.

менее минус 60 до минус 100 дБм

±0,8

±0,6

±0,6

±0,9

±0,8

±1,1

Уровень гармонических составляющих относительно основного немодулированного сигнала (уровень сигнала менее плюс 4 дБм) в диапазоне частот от 9 кГц до 3 ГГц, дБ, не более

-35

Уровень негармонических составляющих относительно основного немодулированного сигнала (отстройка от несущей более 10 кГц), дБн3), не более в диапазоне частот

от 5 до 250 МГц включ.

св. 250 до 750 МГц включ.

св. 750 МГц до 1,5 ГГц включ.

св. 1,5 до 3 ГГц включ.

св. 3 до 6 ГГц включ.

-75

-75

-72

-66

-60

Максимальное значение девиации в режиме частотной модуляции, МГ ц

N•10

Дискретность установки девиации частоты, Г ц

2,5-10-4 -Гдев 4) или 1

Пределы допускаемой абсолютной погрешности установки девиации частоты (частота модулирующего сигнала 1 кГц, девиация менее N-50 кГц)

±(240’2^дев+20)

Частотная характеристика (3 дБ) при установках полосы пропускания, МГц

нормальная широкополосная

от 0 до 1

от 0 до 4

Продолжение таблицы 3

Наименование характеристики

Значение

Максимальное значение девиации фазы в режиме фазовой модуляции, при установках полосы пропускания, рад, не менее

нормальная

широкополосная

N • 5 N • 0,5

Дискретность установки девиации фазы, рад

1^10-3 • Дф 5)

Максимальная глубина коэффициента амплитудной модуляций (Кам) 6), %, не менее

100

Дискретность установки Кам

0,1 %

Пределы допускаемой погрешности установки

КАм (частота модуляции 1 кГц, КАм менее    80

%), %

менее 5 мГц

св.5 мГц включ. до 2 ГГц включ.

св. 2 до 3 ГГц включ.

±(0,015 • Кам + 1)

±(0,03 • Кам + 1) ±(0,05 • Кам + 1)

Длительность нарастания и спада импульса, нс, не более

10

минимальная длительность импульса, мкс АРУ включена

АРУ выключена

2

0,02

  • 1) N - показатель, используемый для облегчения поиска определённой характеристики.

  • 2) дБм - дБ относительно 1 мВт.

  • 3) дБн - децибел по отношению к величине несущей.

  • 4) Сев - установленное значение девиации частоты, Гц.

  • 5) Дф - значение установленной девиации фазы, рад.

  • 6) Кам - коэффициент амплитудной модуляции.

Таблица 4 - Основные технические характеристики

Характеристика

Значение

Номинальные параметры сети питания переменного тока

от 220 до 240 В

частотой 50 Гц, В

Потребляемая мощность, В^А, не более

300

Габаритные размеры, мм, не более

ширина

426

глубина

489

высота

88

Масса, кг, не более

15,9

Условия эксплуатации

температура окружающего воздуха, °С

от +15до +35

относительная влажность, %, не более

80

Знак утверждения типа

наносят на лицевую панель генераторав виде голографической наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерения

Таблица 5 - Комплектность генераторов

Наименование

Обозначение

Количество

Генератор сигналов

N5166B

1 шт.

Руководство по эксплуатации

-

1 экз.

Сведения о методиках (методах) измерений

приведены разделах 3-14 документа «Генераторы сигналов N5166B. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к генератору сигналов N5166B

Приказу Росстандарта № 1621 от 31.07.2018 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

Техническая документация изготовителя

Изготовитель

Компания «Keysight Technologies Malaysia Sdn. Bhd.», Малайзия

Адрес: Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang, Malaysia Телефон (факс): + 1800-888 848; +1800-801 664

Web-сайт: http://www.keysight.com

E-mail: tm_ap@keysight.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»

Телефон (факс): +7(495) 526-63-00

Web-сайт: vniiftri.ru

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «7» декабря 2021 г. № 2748

Лист № 1 Регистрационный № 83924-21 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дефектоскопы магнитные комбинированные МСК

Назначение средства измерения

Дефектоскопы магнитные комбинированные МСК (далее по тексту -дефектоскопы) предназначены для измерений толщины стенки трубы методом магнитной дефектоскопии и координаты выявленных дефектов вдоль оси трубы при проведении внутритрубного диагностирования магистральных нефтепроводов, нефтепродуктопроводов и газопроводов.

Описание средства измерений

Принцип действия дефектоскопов основан на методе эффекта Холла.

Дефектоскопы выпускаются в следующих исполнениях: 8-МСК.02-00.000, 10-МСК.02-00.000 и 28-МСК.01-00.000, которые отличаются метрологическими характеристиками, типоразмерами, наличием дополнительного не метрологического оборудования и количеством секций.

Каждая магнитная секция дефектоскопов в исполнениях 8-МСК.02-00.000 и 10-МСК.02-00.000 оснащена магнитной системой, создающей в теле трубы мощное магнитное поле. Дефектоскоп в исполнении 28-МСК.01-00.000 оснащен постоянными магнитами, создающими в теле трубы мощное магнитное поле. Во время движения дефектоскопа вдоль трубопровода модули датчиков, установленные между магнитными полюсами, регистрируют любое изменение магнитного потока, вызванное изменением толщины стенки трубы или несплошностью металла трубы.

Дефектоскопы являются модульными измерительными приборами неразрушающего контроля. Конструктивно дефектоскопы состоят из соединенных между собой карданными соединениями секций:

- в исполнении 8-МСК.02-00.000: секции ведущей, двух секций батарейных, секции одометрической, секции магнитной 1, секции магнитной 2, секции магнитной 3, секции магнитной 4 и двух секций электроники;

- в исполнении 10-МСК.02-00.000: секции батарейной, секции батарейной дополнительной, секции одометрической, секции магнитной 1, секции магнитной 2, секции магнитной 3, секции магнитной 4 и двух блоков электроники;

- в исполнении 28-МСК.01-00.000: секции 1, секции 2 и секции 3. Магнитная измерительная система секции 1 включает в себя магнитопровод и внешние устройства измерительной системы продольного намагничивания. Магнитная измерительная система секций 2 и 3 включает в себя блоки датчиков поперечные, мультиплексоры и пластины щеточные, закрепленные на магнитной системе.

В секции магнитной 1 и 2 используется метод продольного намагничивания (MFL), а в секциях 3 и 4 - метод поперечного намагничивания (TFI), за счет чего обнаруживаются дефекты в произвольном направлении по угловому положению.

Секции дефектоскопов центрируются в трубопроводе с помощью манжет.

В исполнениях 8-МСК.02-00.000 и 10-МСК.02-00.000 предусмотрена эксплуатация дефектоскопов в трех вариантах сборки: МFL + TFI (базовый вариант сборки), МFL и TFI. Дефектоскоп в исполнении 28-МСК.01-00.000 эксплуатируется только в жидкостной среде, в исполнениях 8-МСК.02-00.000 и 10-МСК.02-00.000 - в газовой и жидкостной среде.

аблица 1 - Типоразмеры дефектоскопов магнитных комбинированных МСК

Обозначение дефектоскопов

Заводской номер

Типоразмер

мм

8-МСК.02-00.000

2190170

219

10-МСК.02-00.000

2190280

273

28-МСК.01-00.000

305041

720

Пломбирование дефектоскопов не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения наносится:

  • - для исполнения 8-МСК.02-00.000 гравировкой на проставке ведущей секции;

  • - для исполнения 10-МСК.02-00.000 на табличке между конической и тарельчатой манжетой сзади батарейной секции;

  • - для исполнения 28-МСК.01-00.000 ударным способом на бирку, закрепленную на передней части секции 1.

Фотографии общего вида дефектоскопов представлены на рисунках 1-3.

Место нанесения заводского номера

Приказ Росстандарта №2748 от 07.12.2021, https://oei-analitika.ru

Рисунок 1 - Общий вид дефектоскопа магнитного комбинированного

8-МСК.02-00.000

Приказ Росстандарта №2748 от 07.12.2021, https://oei-analitika.ru

Место нанесения

заводского номера

Рисунок 2 - Общий вид дефектоскопа магнитного комбинированного

10-МСК.02-00.000

Приказ Росстандарта №2748 от 07.12.2021, https://oei-analitika.ru

Место нанесения

заводского номера

Рисунок 3 - Общий вид дефектоскопа магнитного комбинированного

28-МСК.01-00.000

Программное обеспечение

Программное обеспечение (далее - ПО) служит для подготовки и настройки оборудования перед пропуском дефектоскопов по трубопроводу, отображения результатов измерения на экране персонального компьютера, передачи данных пропуска на внешние накопители.

ПО «UniScan» предназначено для визуализации и постобработки результатов измерений.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Обозначение дефектоскопа

8-МСК.02-00.000    10-МСК.02-00.000

28-МСК.01-00.000

Идентификационное наименование ПО

Терминал внутритрубного дефектоскопа универсальный

Терминал ВИП серии МСК.01

Номер версии (идентификационный номер) ПО, не ниже

22.0592.20

22.0392.10

Цифровой идентификатор

ПО

-

Таблица 3 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

UniScan

Номер версии (идентификационный номер) ПО, не ниже

7.3.1084.1

Цифровой идентификатор ПО

-

Метрологические и технические характеристики

Таблица 4 - Метрологические характеристики

Наименование характеристики

Значение

Обозначение дефектоскопа

8-МСК.02-ОО.ООО

1О-МСК.О2-ОО.ООО

28-МСК.О1-ОО.ООО

Диапазон измерений координат дефекта (вдоль оси трубы), мм

от 245 до 18000

от 278 до 18000

от 278 до 18000

Пределы допускаемой абсолютной погрешности измерений координат дефекта (вдоль оси трубы), мм

±(34+0,0083<L)*

Диапазон измерений толщины стенки трубопровода магнитным методом, мм

от 6 до 12

от 7 до 13

от 7 до 24

Пределы допускаемой относительной погрешности измерений толщины стенки трубопровода магнитным методом, %

±30

* где L - измеренная координата дефекта (вдоль оси трубы), мм

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значение

Обозначение дефектоскопа

8-МСК.02-00.000

10-МСК.02-00.000

28-МСК.01-00.000

Наружный диаметр обследуемого трубопровода □ н, мм

219

273

720

Рабочая среда эксплуатации

нефть, нефтепродукты, неагрессивные жидкости, газ

нефть, нефтепродукты, неагрессивные жидкости

Максимальное давление в трубопроводе, МПа

14

8

Допустимая скорость движения дефектоскопа, м/с

от 0,2 до 4,0

Допустимая овальность трубопровода, % от □н, не более

6

Максимальная протяженность участка, обследуемого за один пропуск, при средней скорости движения 1 м/с, км, не менее:

  • - без комплектов сменных частей для отводов 1,5 Ду

  • - с комплектами сменных частей для отводов 1,5 Ду

80

270

200

Напряжение питания от внешнего источника, В

от 20 до 30

от 24 до 30

Температура среды эксплуатации дефектоскопов, °С:

  • - для нефти, нефтепродуктов, неагрессивных жидкостей

  • - для газа

от - 15 до + 70

от - 15 до + 60

от - 15 до + 50

Температура хранения, °С

от 0 до + 35

Температура транспортирования, °С

от - 40 до + 50

Маркировка взрывозащиты

0Ex db [ia] sa IIB T3 Ga X

0Ex db sa [ia] IIA T5 Ga X

Таблица 6 - Основные технические характеристики (длина и масса дефектоскопов) для исполнений 8-МСК.02-00.000 и 10-МСК.02-00.000

Вариант сборки

Наименование характеристики

8-МСК.02-00.000

10-МСК.02-00.000

Длина, мм

Масса, кг

Длина, мм

Масса, кг

MFL + TFL

4942

313

4807

491

MFL

3353

190

3234

279

TFI

3379

194

3367

299

Таблица 7 - Основные технические характеристики (длина и масса дефектоскопа) для

исполнения 28-МСК.01-00.000

Вариант сборки

Наименование характеристики

28-МСК.01-00.000

Длина, мм

Масса, кг

Базовая комплектация

5460

4150

С комплектами сменных частей для отводов 1,5 Ду

5700

4116

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации в правом верхнем углу методом печати. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерения

Таблица 8 - Комплектность дефектоскопа 8-МСК.02-00.000

Наименование

Обозначение

Количество

Дефектоскоп магнитный комбинированный

8-МСК.02-00.000

1 шт.

Транспортировочно - запасовочное устройство

8-МСК.02-28.000

1 компл.

Комплект маркеров

8-МСК.02-53.150

1 компл.

Комплект вспомогательного оборудования

8-МСК.02-14.000

1 компл.

Комплект для обслуживания магнитных систем

8-МСК.02-14.030

1 компл.

Программа интерпретации данных

RU.18024722.00050

1 диск

Комплект запасных частей

8-МСК.02-17.000

1 компл.

Комплект инструмента и принадлежностей

8-МСК.02-18.000

1 компл.

Комплект терминала

8-ДМК.01-60.000

1 компл.

Комплект оборудования для обслуживания электроники

8-ДМК.01-50.000

1 компл.

Комплект грузоподъемных приспособлений

8-МСК.02-14.050

1 компл.

Комплект тары транспортировочной

8-МСК.02-14.010

1 компл.

Комплект опор технологических

8-МСК.02-14.020

1 компл.

Комплект для запасовки дефектоскопа методом заталкивания

8-МСК.02-21.000

1 компл.

Комплект эксплуатационных документов

-

1 компл.

Таблица 9 - Комплектность дефектоскопа 10-МСК.02-00.000

Наименование

Обозначение

Количество

Дефектоскоп магнитный комбинированный

10-МСК.02-00.000

1 шт.

Транспортировочно - запасовочное устройство

10-МСК.02-28.000

1 компл.

Комплект маркеров

10-МСК.02-53.150

1 компл.

Комплект вспомогательного оборудования

10-МСК.02-14.000

1 компл.

Комплект для обслуживания магнитных систем

10-МСК.02-14.030

1 компл.

Комплект оборудования для обслуживания электроники

10-ДМК.01-50.000

1 компл.

Программа интерпретации данных

RU.18024722.00050

1 диск

Комплект запасных частей

10-МСК.02-17.000

1 компл.

Комплект инструмента и принадлежностей

10-МСК.02-18.000

1 компл.

Комплект терминала

10-ДМК.01-60.000

1 компл.

Комплект грузоподъемных приспособлений

10-МСК.02-14.050

1 компл.

Комплект тары транспортировочной

10-МСК.02-14.010

1 компл.

Комплект опор технологических

10-МСК.02-14.020

1 компл.

Комплект для запасовки дефектоскопа методом заталкивания

10-МСК.02-21.000

1 компл.

Комплект эксплуатационных документов

-

1 компл.

Таблица 10 - Комплектность дефектоскопа 28-МСК.01-00.000

Наименование

Обозначение

Количество

Дефектоскоп магнитный комбинированный

28-МСК.01-00.000

1 шт.

Транспортировочно - запасовочное устройство

28-МСК.01-28.000

1 компл.

Комплект сменных частей для прохождения отводов 1,5 Ду

28-МСК.01-11.000

1 компл.

Комплект сменных частей для прохождения отводов 1,5 Ду

28-МСК.01-11.010

1 компл.

Комплект вспомогательного оборудования

28-МСК.01-14.000

1 компл.

Программа интерпретации данных

RU.18024722.00050

1 диск

Комплект запасных частей

28-МСК.01-17.000

1 компл.

Комплект инструмента и принадлежностей

28-МСК.01-18.000

1 компл.

Комплект терминала

48-МСК.01-60.000-02

1 компл.

Комплект эксплуатационных документов

-

1 компл.

Сведения о методиках (методах) измерений

приведены в Руководстве оператора 22.0592-34 «Терминал внутритрубного дефектоскопа универсальный», раздел 3, в Руководстве оператора 22.0392-34 «Программа терминала ВИП серии МСК.01», разделы 3 и 5.

Нормативные и технические документы, устанавливающие требования к дефектоскопам магнитным комбинированным МСК

Приказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 140'9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».

ТУ 4834-093-18024722-2013 Дефектоскопы внутритрубные магнитные типа МСК. Технические условия.

Изготовитель

Акционерное общество «Транснефть - Диаскан» (АО «Транснефть - Диаскан») ИНН: 5072703668

Адрес: 140501, Россия, Московская область, г. Луховицы, ул. Куйбышева, д. 7 Телефон +7 (496) 632-40-36

Факс: +7 (496) 636-16-33

E-mail: postman@ctd.transneft.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)

Адрес: 119361, Россия, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-56-33

Факс: +7 (495) 437-31-47

E-mail: vniiofi@vniiofi.ru

Аттестат аккредитации № 30003-2014 от 23.06.2014 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «7» декабря 2021 г. № 2748

Лист № 1

Всего листов 4

Регистрационный № 83925-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения JDZX9-6

Назначение средства измерений

Трансформаторы напряжения JDZX9-6 (далее по тексту - трансформаторы) предназначены для передачи измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

Описание средства измерений

Принцип действия трансформаторов основан на преобразовании переменного тока одного напряжения в переменный ток другого напряжения посредством электромагнитной индукции при неизменной частоте и без существенных потерь мощности.

Трансформаторы являются однофазными заземляемыми трансформаторами опорного типа, с литой изоляцией из эпоксидного компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. Для крепления трансформаторов на основании имеются отверстия под болты.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на табличку трансформатора типографским способом в месте, указанном на рисунке 1.

Нанесение знака поверки на трансформаторы не предусмотрено. Знак поверки наносится в паспорт трансформатора и (или) свидетельство о поверке в соответствии с действующим законодательством.

Знак утверждения типа на трансформаторы не наносится.

Общий вид трансформаторов и обозначение места нанесения заводского номера, представлены на рисунке 1. Пломбирование трансформаторов не предусмотрено.

Приказ Росстандарта №2748 от 07.12.2021, https://oei-analitika.ru

Рисунок 1 - Общий вид трансформаторов и обозначение места нанесения заводского номера

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Наибольшее рабочее напряжение, кВ

7,2

Номинальное первичное напряжение, кВ

6/\3

Номинальное вторичное напряжение, В

100/\3

Класс точности основной вторичной обмотки

0,2

Класс точности дополнительной вторичной обмотки

3Р

Номинальная мощность основной и дополнительной вторичных обмоток, В • А

30

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры, мм, не более

- длина

347

- ширина

162

- высота

253

Масса, кг, не более

28

Условия эксплуатации:

- температура окружающей среды, °С

от -25 до +40

- относительная влажность, %

до 95

Знак утверждения типа

наносится на титульный лист паспорта трансформатора типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор напряжения

JDZX9-6

1 шт.

Паспорт

-

1 экз.

Сведения о методиках (методах) измерений

указаны в разделе 2 «Основные сведения об изделии» документа «Трансформатор напряжения JDZX9-6. Паспорт».

Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения JDZX9-6

ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия

Изготовитель

Dalian North Instrument Transformer Group Co., Ltd., Китай

Адрес: Fengrong Industrial Park, Pulandian, Dalian, P. R. China

Телефон: 024-88625500, Факс: 0411-83290552

Web-сайт: http://dlbf.com/

E-mail: scb@dlbf.com

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»

(ООО «ПРОММАШ ТЕСТ»)

Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн. 6. Телефон: + 7 (495) 481-33-80

E-mail: info@prommashtest.ru

Регистрационный номер RA.RU.312126 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «7» декабря 2021 г. № 2748

Лист № 1 Регистрационный № 83926-21 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Тележки путеизмерительные ПТ-12-01

Назначение средства измерений

Тележки путеизмерительные ПТ-12-01 (далее - тележки ПТ-12-01) предназначены для измерения ширины рельсовой колеи (шаблон), взаимного положения обеих рельсовых нитей по высоте (уровень), стрел изгиба каждой рельсовой нити в горизонтальной плоскости (рихтовка), стрел изгиба каждой рельсовой нити в вертикальной плоскости (просадка) в процессе строительства, эксплуатации и ремонтно-восстановительных работ железнодорожного пути.

Описание средства измерений

Принцип действия тележек ПТ-12-01 состоит в получении при помощи датчиков измерительной информации о параметрах пути, преобразовании ее центральным блоком обработки и передаче на переносной или планшетный компьютер для дальнейшей обработки полученных результатов измерений.

Тележки ПТ-12-01 представляют собой раму в виде центральной балки с двумя боковинами, одна закреплена стационарно, вторая боковина подвижная.

На раме установлен блок датчиков инерциальных (БДИ), предназначен для измерения и передачи первичной информации в центральный блок обработки (ЦБО), из которого измерительная информация далее передается на переносной или планшетный компьютер для постобработки. Датчики, входящие в состав БДИ, измеряют крен для вычисления взаимного положение обеих рельсовых нитей по высоте (уровня), тангаж для вычисления просадок и курс для рихтовок.

Ширину рельсовой колеи измеряют с помощью четырех модулей шаблона, каждый из которых состоит из датчика ширины рельсовой колеи, лопатки и ролика. Модули шаблона закреплены на правой и левой боковинах тележки. Сигнал с датчиков шаблона передается в центральный блок обработки.

Датчик угла поворота боковины за счёт изменения углового положения правой поворотной боковины относительно центральной части рамы измеряет угол поворота боковины, затем передает сигнал в центральный блок обработки. Данные датчика угла поворота боковины позволяют вычислить просадки.

В качестве датчиков шаблона и угла поворота боковины применяются абсолютные круговые энкодеры.

Для контроля текущей координаты пути и синхронизации данных в тележке применяется закрепленный в оси колеса датчик пути, который преобразует вращение колеса в последовательность импульсов, пропорциональную скорости вращения. При вращении колеса датчик формирует электрические импульсы, по которым определяется величина перемещения тележки. Датчик пути передает полученный сигнал в центральный блок обработки.

Передвижение по рельсовому пути осуществляется за счет колес с ребордами, по два на каждой боковине. Для перемещения тележки в рабочем положении вдоль рельсового пути служит шарнирно закрепленная на раме ручка: в рабочем положении ручку устанавливают вдоль рельсового пути, а при переносе тележки и снятии ее с пути ручку разворачивают вдоль рамы и фиксируют.

Путевой сигнал представляет собой полую трубу с навершием в виде красного диска. Во время работы тележки путевой сигнал вставляется в гнездо, при транспортировке путевой сигнал закреплен вдоль тележки в фиксатор.

Переносной или планшетный компьютер, закрепленный с помощью кронштейна, размещенного на центральном блоке обработки, предназначен для расшифровки, регистрации, запоминания, индикации показаний датчиков тележки, анализа и обработки полученных результатов измерения, формирования отчетных документов.

Аккумуляторная батарея (АКБ) тележки обеспечивает бесперебойную работу тележки в течение не менее восьми часов. Зарядное устройство предназначено для зарядки АКБ от внешней сети переменного тока напряжением 220 В.

Общий вид тележки ПТ-12-01 приведен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Приказ Росстандарта №2748 от 07.12.2021, https://oei-analitika.ru

Место

нанесения

знака

утверждения типа

*' * •

/■ I Z‘

Рисунок 1 - Общий вид тележек путеизмерительных ПТ-12-01.

Пломбирование тележки ПТ-12-01 осуществляется на передней поверхности центрального блока обработки: снизу слева и сверху справа. Пломбирование может быть в виде повреждаемой наклейки или винта, который вставляется в пломбировочную чашку и заворачивается до упора. Затем пломбировочную чашку набивается мастика, после делается оттиск. Заводские номера наносятся на заводскую табличку, закрепленную на корпусе тележки ПТ-12-01, с помощью лазерной гравировки и имеют цифровое обозначение.

Места пломбирования обозначены белыми стрелками на рисунке 2.

Приказ Росстандарта №2748 от 07.12.2021, https://oei-analitika.ru

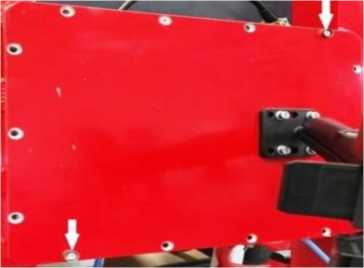

Рисунок 2 - Места пломбирования тележки (указаны стрелками)

Программное обеспечение

Программное обеспечение «TRACK» установлено на переносной или планшетный компьютер, предназначено для расшифровки, регистрации, запоминания, индикации показаний датчиков тележки, анализа и обработки полученных результатов измерения, формирования отчетных документов.

В программной оболочке функции, дающие возможность изменения программного обеспечения пользователем, отсутствуют.

Идентификационные данные программного обеспечения тележек ПТ-12-01 приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения тележек ПТ-12-01

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ПО «TRACK»

Номер версии (идентификационный номер) ПО

Не ниже 2.22

Цифровой идентификатор ПО

-

Уровень защиты программного обеспечения оценивается, как «высокий» по Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические и технические характеристики тележек ПТ-12-01 представлены в таблицах 2 и 3.

Таблица - 2 Метрологические характеристики Тележек путеизмерительных ПТ-12-01

Наименование характеристики

Значение

Диапазон измерений ширины рельсовой колеи, мм

от 1505 до 1560

Пределы допускаемой абсолютной погрешности измерений ширины рельсовой колеи, мм

±1

Диапазон измерений взаимного положения обеих рельсовых нитей по высоте (уровень), мм

от -160 до +160

Пределы допускаемой абсолютной погрешности измерений взаимного расположения обеих рельсовых нитей по высоте (уровень), мм

±1

Диапазон измерений углового перемещения в горизонтальной плоскости (курс), °

от -360 до +360

Пределы допускаемой абсолютной погрешности измерений углового перемещения в горизонтальной плоскости (курс), °

±0,03

Диапазон измерений угла наклона в продольной рельсовой колее плоскости (тангаж), °

от -5 до +5

Пределы допускаемой абсолютной погрешности измерений угла наклона в продольной рельсовой колее плоскости (тангаж), °

±0,03

Диапазон измерений угла поворота боковины относительно рамы тележки, °

от -3 до +3

Пределы допускаемой абсолютной погрешности измерений угла поворота боковины относительно рамы тележки, °

±0,03

Таблица - 3 Технические характеристики Тележек путеизмерительных ПТ-12-01

Наименование характеристики

Значение

Масса, не более, кг

36

Габаритные размеры, мм

длина

800

ширина

1900

высота рамы

500

Электрическое сопротивление между левой и правой парой колес тележки, МОм, не менее

10

Продолжительность непрерывной работы до подзарядки блока питания, ч, не менее

8

Скорость перемещения тележки, не более, км/ч

7

Диапазон рабочих температур, °С

от -29 до +50

Знак утверждения типа

наносится на наружной поверхности тележек ПТ-12-01, методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплект поставки тележек ПТ-12-0

Наименование

Обозначение

Количество

Тележки путеизмерительные ПТ-12-01

-

1 экз.

Руководство по эксплуатации

ВДМА.663500.198 РЭ

1 экз.

Руководство пользователя ПО

ВДМА.663500.198 РП

1 экз.

Формуляр

ВДМА.663500.198 ФО

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 2 документа ВДМА.663500.198 РЭ «Тележка путеизмерительная ПТ-12-01. Руководство по эксплуатации» и в разделе 2 документа ВДМА.663500. 1 98 РП «Тележка путеизмерительная ПТ-12-01. Руководство пользователя ПО «TRACK».

Нормативные и технические документы, устанавливающие требования к тележкам путеизмерительным ПТ-12-01

ВДМА.663500.198 ТУ «Тележка путеизмерительная ПТ-12-01. Технические условия»

Изготовитель

Акционерное общество «Фирма ТВЕМА» (АО «Фирма ТВЕМА»)

ИНН 7707011088

Адрес: 119602, г. Москва, Россия, 1-й Красносельский пер, д. 3, пом. 1, комн. 75 Тел./Факс: +7 (495) 230-30-26

Web-сайт: www.tvema.ru

E-mail: tvema@tvema.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «7» декабря 2021 г. № 2748

Лист № 1

Всего листов 15

коммерческого

Регистрационный № 83927-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная учета электроэнергии (АИИС КУЭ) ООО «МЭК» вторая очередь

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «МЭК» вторая очередь (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, четырёхуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

  • 1- й уровень - измерительно-информационные комплексы (далее - ИИК), включающие в себя измерительные трансформаторы тока (далее - ТТ), измерительные трансформаторы напряжения (далее - ТН), счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

  • 2- й уровень - информационно-вычислительный комплекс электроустановки (далее -ИВКЭ), включающий в себя устройство сбора и передачи данных контроллер многофункциональный ARIS-2803 (далее - УСПД) и каналообразующую аппаратуру.

  • 3- й уровень - информационно-вычислительный комплекс (далее - ИВК) ПС 110 кВ Ютаза, включающий в себя сервер баз данных (далее - БД) АО «Сетевая компания» с автоматизированными рабочими местами персонала (далее - АРМ), устройством синхронизации времени УСВ-2 (далее - УСВ), программным обеспечением (далее - ПО) «Пирамида 2.0» и каналообразующей аппаратурой.

  • 4- й уровень - ИВК, включающий в себя сервер БД ООО «МЭК», АРМ, устройство синхронизации времени УСВ-2 (далее - УСВ), ПО «АльфаЦЕНТР» и каналообразующую аппаратуру.

Измерительные каналы (далее - ИК) состоят из четырёх уровней АИИС КУЭ.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчика для ИК № 14 поступает на входы УСПД, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации, ее накопление и передача накопленных данных на сервер БД АО «Сетевая компания» третьего уровня АИИС КУЭ. На сервере БД АО «Сетевая компания» третьего уровня АИИС КУЭ осуществляется хранение измерительной информации.

Цифровой сигнал с выходов счетчиков для ИК №№ 1-13 поступает на сервер БД ООО «МЭК» четвертого уровня АИИС КУЭ, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации.

На ИВК третьего уровня АИИС КУЭ ежесуточно выполняется формирование и хранение поступающей информации, оформление справочных и отчетных документов, передача информации о результатах измерений, состоянии средств измерений в формате XML-макетов в ИВК четвертого уровня АИИС КУЭ с помощью электронной почты по каналу связи по сети Internet по протоколу TCP/IP.

На верхнем ИВК четвертого уровня АИИС КУЭ выполняется дальнейшая обработка измерительной информации, в частности, формирование, хранение поступающей информации, оформление справочных и отчетных документов.

Сервер БД ООО «МЭК» четвертого уровня АИИС КУЭ обеспечивает прием измерительной информации от АИИС КУЭ утвержденного типа третьих лиц (предприятий потребителей, сетевых организаций, смежных субъектов оптового рынка электрической энергии и мощности (далее - ОРЭМ) и др.), получаемой в формате XML-макетов в соответствии с регламентами ОРЭМ в автоматизированном режиме посредством электронной почты сети Internet.

Сервер БД ООО «МЭК» четвертого уровня АИИС КУЭ по сети Internet с использованием электронной подписи (ЭП) раз в сутки формирует и отправляет с помощью электронной почты по каналу связи по протоколу TCP/IP отчеты с результатами измерений в формате XML в АО «АТС», филиал АО «СО ЕЭС» РДУ и всем заинтересованным субъектам ОРЭМ.

АИИС КУЭ имеет систему обеспечения единого времени (далее - СОЕВ), которая охватывает уровни ИИК, ИВКЭ, ИВК третьего уровня АИИС КУЭ и ИВК четвертого уровня АИИС КУЭ. АИИС КУЭ оснащена:

  • - УСВ-2 в составе ИВК третьего уровня АИИС КУЭ, на основе приемника сигналов точного времени, принимающим сигналы точного времени от навигационных систем ГЛОНАСС/GPS;

  • - УСВ-2 в составе ИВК четвертого уровня АИИС КУЭ, на основе приемника сигналов точного времени, принимающим сигналы точного времени от навигационных систем ГЛОНАСС/GPS.

УСВ-2 в составе ИВК третьего уровня АИИС КУЭ обеспечивает автоматическую коррекцию часов сервера БД АО «Сетевая компания» третьего уровня АИИС КУЭ. Коррекция часов сервера БД АО «Сетевая компания» третьего уровня АИИС КУЭ проводится при расхождении часов сервера БД АО «Сетевая компания» третьего уровня АИИС КУЭ и времени УСВ-2 более чем на ±1 с. Коррекция часов УСПД проводится при расхождении часов УСПД и времени сервера БД АО «Сетевая компания» третьего уровня АИИС КУЭ более чем на ±1 с. Коррекция часов счетчика для ИК № 14 проводится при расхождении часов счетчика и времени УСПД более чем на ±1 с.

УСВ-2 в составе ИВК четвертого уровня АИИС КУЭ обеспечивает автоматическую коррекцию часов сервера БД ООО «МЭК» четвертого уровня АИИС КУЭ. Коррекция часов сервера БД ООО «МЭК» четвертого уровня АИИС КУЭ проводится при расхождении часов сервера БД ООО «МЭК» четвертого уровня АИИС КУЭ и времени УСВ-2 более чем на ±1 с. Коррекция часов счетчиков для ИК №№ 1-13 проводится при расхождении часов счетчиков и времени сервера БД ООО «МЭК» четвертого уровня АИИС КУЭ более чем на ±2 с.

Журналы событий счетчиков электроэнергии отражают: время (дату, часы, минуты, секунды) коррекции часов указанных устройств.

Журналы событий сервера БД и УСПД отражают: время (дату, часы, минуты, секунды) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер указывается типографским способом в паспорте-формуляре АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используются:

1. ПО «Пирамида 2.0», в состав которого входят модули, указанные в таблице 1.1. ПО «Пирамида 2.0» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «Пирамида 2.0».

Таблица 1.1 - Идентификационные данные ПО «Пирамида 2.0»

Идентификационные признаки

Значение

1

2

Идентификационное наименование ПО

BinaryPackControls.dll

Номер версии (идентификационный номер)

ПО

не ниже 1.0.0.0

Цифровой идентификатор ПО

EB19 84E0 072A CFE1 C797 269B 9DB1 5476

Идентификационное наименование ПО

CheckDatalntegrity. dll

Номер версии (идентификационный номер)

ПО

не ниже 1.0.0.0

Цифровой идентификатор ПО

E021 CF9C 974D D7EA 9121 9B4D 4754 D5C7

Идентификационное наименование ПО

ComIECFunctions.dll

Номер версии (идентификационный номер)

ПО

не ниже 1.0.0.0

Цифровой идентификатор ПО

BE77 C565 5C4F 19F8 9A1B 4126 3A16 CE27

Идентификационное наименование ПО

ComModbusFunctions.dll

Номер версии (идентификационный номер)

ПО

не ниже 1.0.0.0

Цифровой идентификатор ПО

AB65 EF4B 617E 4F78 6CD8 7B4A 560F C917

П Продолжение таблицы 1.1

1

2

Идентификационное наименование ПО

ComStdFunctions.dll

Номер версии (идентификационный номер)

ПО

не ниже 1.0.0.0

Цифровой идентификатор ПО

EC9A 8647 1F37 13E6 0C1D AD05 6CD6 E373

Идентификационное наименование ПО

DateTimeProcessing.dll

Номер версии (идентификационный номер)

ПО

не ниже 1.0.0.0

Цифровой идентификатор ПО

D1C2 6A2F 55C7 FECF F5CA F8B1 C056 FA4D

Идентификационное наименование ПО

SafeValuesDataUpdate.dll

Номер версии (идентификационный номер)

ПО

не ниже 1.0.0.0

Цифровой идентификатор ПО

B674 0D34 19A3 BC1A 4276 3860 BB6F C8AB

Идентификационное наименование ПО

SimpleVerifyDataStatuses.dll

Номер версии (идентификационный номер)

ПО

не ниже 1.0.0.0

Цифровой идентификатор ПО

61C1 445B B04C 7F9B B424 4D4A 085C 6A39

Идентификационное наименование ПО

SummaryCheckCRC. dll

Номер версии (идентификационный номер)

ПО

не ниже 1.0.0.0

Цифровой идентификатор ПО

EFCC 55E9 1291 DA6F 8059 7932 3644 30D5

Идентификационное наименование ПО

ValuesDataProcessing.dll

Номер версии (идентификационный номер)

ПО

не ниже 1.0.0.0

Цифровой идентификатор ПО

013E 6FE1 081A 4CF0 C2DE 95F1 BB6E E645

Алгоритм вычисления цифрового идентификатора ПО

MD5

ПО «Пирамида 2.0» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

2. ПО «АльфаЦЕНТР», в состав которого входят модули, указанные в таблице 1.2. ПО «АльфаЦЕНТР» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «АльфаЦЕНТР».

Таблица 1.2 - Идентификационные данные ПО «АльфаЦЕНТР»

Идентификационные признаки

Значение

1

2

Идентификационное наименование ПО

«АльфаЦЕНТР»

Библиотека ac metrology.dll

Номер версии (идентификационный номер)

ПО

не ниже 12.01

Цифровой идентификатор ПО

3e736b7f380863f44cc8e6f7bd211c54

Алгоритм вычисления цифрового идентификатора ПО

MD5

ПО «АльфаЦЕНТР» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

Номер ИК

Наименование ИК

Измерительные компоненты

Вид электроэнергии

Метрологические характеристики ИК

ТТ

ТН

Счётчик

УСВ

/

УСПД

Основная погрешность,

%

Погрешность в рабочих условиях, %

1

2

3

4

5

6

7

8

9

1

РП-ДСК 6 кВ, РУ-6 кВ,

1 сш 6 кВ, яч.2

ТПЛМ-10

Кл. т. 0,5

Ктт 300/5

Рег. № 2363-68

НТМИ-6-66 Кл. т. 0,5 Ктн 6000/100 Рег. № 2611-70

Меркурий 234 ART-00 PR

Кл. т. 0,5S/1,0 Рег. № 75755-19

УСВ-2

Рег. № 4168109 /

активная

реактивная

±1,2

±2,8

±3,3

±5,7

2

РП-ДСК 6 кВ, РУ-6 кВ,

2 сш 6 кВ, яч.18

ТПЛ-10

Кл. т. 0,5

Ктт 300/5

Рег. № 1276-59

НТМИ-6-66 Кл. т. 0,5 Ктн 6000/100 Рег. № 2611-70

Меркурий 234 ART-00 PR

Кл. т. 0,5S/1,0 Рег. № 75755-19

активная

реактивная

±1,2

±2,8

±3,3

±5,7

3

РП-ДСК 6 кВ, РУ-6 кВ,

1 сш 6 кВ, яч.5

ТПЛМ-10

Кл. т. 0,5

Ктт 75/5 Рег. № 2363-68

НТМИ-6-66 Кл. т. 0,5 Ктн 6000/100 Рег. № 2611-70

Меркурий 234

ART2-00 DPR

Кл. т. 0,5S/1,0

Рег. № 75755-19

активная

реактивная

±1,2

±2,8

±3,3

±5,7

Продолжение таблицы 2

1

2

3

4

5

6

7

8

9

4

РП-ДСК 6 кВ, РУ-6 кВ,

2 сш 6 кВ, яч.13

ТПЛМ-10

Кл. т. 0,5

Ктт 100/5

Рег. № 2363-68

ТПЛ-10

Кл. т. 0,5

Ктт 100/5 Рег. № 1276-59

НТМИ-6-66

Кл. т. 0,5 Ктн 6000/100 Рег. № 2611-70

Меркурий 230

ART2-00 PQCSIDN

Кл. т. 0,5S/1,0 Рег. № 23345-07

УСВ-2 Рег.

№ 4168109

/

активная

реактивная

±1,2

±2,8

±3,3

±5,7

5

ТП-5 6 кВ, РУ-0,4 кВ, сш 0,4 кВ, ф.1

Т-0,66 УЗ Кл. т. 0,5 Ктт 300/5 Рег. № 71031-18

-

Меркурий 236 ART-03 PQRS Кл. т. 0,5S/1,0 Рег. № 47560-11

активная

реактивная

±1,0

±2,4

±3,2

±5,6

6

ТП-5 6 кВ, РУ-0,4 кВ, сш 0,4 кВ, ф.4

Т-0,66 УЗ Кл. т. 0,5 Ктт 300/5 Рег. № 71031-18

-

Меркурий 236 ART-03 PQRS Кл. т. 0,5S/1,0 Рег. № 47560-11

активная

реактивная

±1,0

±2,4

±3,2

±5,6

7

ТП-4 6 кВ, РУ-0,4 кВ,

2 сш 0,4 кВ, яч.10

Т-0,66 УЗ Кл. т. 0,5 Ктт 300/5 Рег. № 71031-18

-

Меркурий 236 ART-03 PQRS Кл. т. 0,5S/1,0 Рег. № 47560-11

активная

реактивная

±1,0

±2,4

±3,2

±5,6

8

ТП-4 6 кВ, РУ-0,4 кВ,

2 сш 0,4 кВ, яч.17

Т-0,66 УЗ Кл. т. 0,5 Ктт 300/5 Рег. № 71031-18

-

Меркурий 230 ART-03 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 80590-20

активная

реактивная

±1,0

±2,4

±3,2

±5,6

Продолжение таблицы 2

1

2

3

4

5

6

7

8

9

9

ТП-8 6 кВ, РУ-0,4 кВ, сш 0,4 кВ, яч.6

Т-0,66 УЗ Кл. т. 0,5 Ктт 100/5 Рег. № 71031-18

-

Меркурий 236 ART-03 PQRS Кл. т. 0,5S/1,0 Рег. № 47560-11

УСВ-2

Рег.

№ 4168109 /

активная

реактивная

±1,0

±2,4

±3,2

±5,6

10

ВРУ-0,4 кВ ТСН

РЕСУРС, яч.АВ-1

Т-0,66 УЗ Кл. т. 0,5 Ктт 200/5 Рег. № 71031-18

-

Меркурий 236 ART-03 PQRS Кл. т. 0,5S/1,0 Рег. № 47560-11

активная

реактивная

±1,0

±2,4

±3,2

±5,6

11

ВРУ-0,4 кВ

Цех копчения рыбы, ввод 0,4 кВ

-

-

Меркурий 236 ART-02 PQRS Кл. т. 1,0/2,0 Рег. № 47560-11

активная

реактивная

±1,1

±2,2

±3,4

±6,4

12

ТП-6 6 кВ, РУ-0,4 кВ, сш 0,4 кВ, яч.11

Т-0,66 УЗ Кл. т. 0,5 Ктт 200/5 Рег. № 71031-18

-

Меркурий 236 ART-03 PQRS Кл. т. 0,5S/1,0 Рег. № 47560-11

активная

реактивная

±1,0

±2,4

±3,2

±5,6

13

ПС 110 кВ Кольчугино, ЗРУ-6 кВ, ф.621

ТПОЛ-10

Кл. т. 0,5

Ктт 1000/5 Рег. № 47958-11

НАМИТ-6-2 УХЛ2 Кл. т. 0,2 Ктн 6000/100 Рег. № 70324-18

ПСЧ-

4ТМ.05МК.00.01

Кл. т. 0,5S/1,0

Рег. № 50460-18

активная

реактивная

±1,0

±2,5

±3,3

±5,7

Продолжение таблицы 2

1

2

3

4

5

6

7

8

9

14

ПС 110 кВ Ютаза,

РУ-6 кВ, 1 сш 6 кВ, ф.45-20

ТЛМ-10-1(1)У2

Кл. т. 0,5

Ктт 300/5

Рег. № 48923-12

НАМИ-10-95 УХЛ2

Кл. т. 0,5

Ктн 6000/100

Рег. № 20186-05

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Рег. № 36697-12

УСВ-2 Рег.

№ 41681-10 /

ARIS-2803

Рег.

№ 67864-17

активная

реактивная

±1,1

±2,6

±3,0

±4,8

Пределы допускаемой погрешности СОЕВ АИИС КУЭ, с

±5

Примечания:

  • 1. Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой).

  • 2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.

  • 3. Погрешность в рабочих условиях указана:

ИК №№ 1-14 - для cos9 = 0,8инд, 1=0,05-1ном;

и температуры окружающего воздуха в месте расположения счетчиков электроэнергии для ИК №№ 1-14 от 0°C до плюс 40°C.

  • 4. Кл. т. - класс точности, Ктт - коэффициент трансформации трансформаторов тока, Ктн - коэффициент трансформации трансформаторов напряжения, Рег. № - регистрационный номер в Федеральном информационном фонде.

  • 5. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

  • 6. Допускается замена УСПД и УСВ на аналогичное утвержденного типа.

  • 7. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК АИИС КУЭ приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики

Значение

1

2

Количество измерительных каналов

14

Нормальные условия: параметры сети:

- напряжение, % от Ином

99 до 101

- ток, % от 1ном

100 до 120

- частота, Гц

от 49,85 до 50,15

- коэффициент мощности cos9

0,9

- температура окружающей среды, °C

от +21 до +25

Условия эксплуатации: параметры сети:

- напряжение, % от Ином

от 90 до 110

- ток, % от 1ном для ИК №№ 1-14

от 5 до 120

- коэффициент мощности

от 0,5 инд. до 0,8

- частота, Гц

от 49,5 до 50,5

- температура окружающей среды для ТТ и ТН, оС

от -40 до +40

- температура окружающей среды в месте расположения электросчетчиков, оС:

от -40 до +55

- температура окружающей среды в месте расположения УСПД, оС:

от -40 до +60

- температура окружающей среды в месте расположения УСВ, оС:

от -10 до +50

- температура окружающей среды в месте расположения сервера БД, оС

от +10 до +30

Надежность применяемых в АИИС КУЭ компонентов:

Счетчики электроэнергии:

- среднее время наработки на отказ, ч, не менее:

- для счетчиков Меркурий 230 ART-03 PQRSIDN (рег. № 8059020)

210000

- для счетчиков Меркурий 230 ART2-00 PQCSIDN (рег. № 2334507)

150000

- для счетчиков Меркурий 234 ART-00 PR, Меркурий 234 ART2-00 DPR (рег. № 75755-19)

320000

- для счетчиков Меркурий 236 ART-02 PQRS, Меркурий 236 ART-03 PQRS (рег. № 47560-11)

220000

- для счетчиков ПСЧ-4ТМ.05МК.00.01 (рег. № 50460-18)

165000

- для счетчиков СЭТ-4ТМ.03М (рег. № 36697-12)

165000

- среднее время восстановления работоспособности, ч

2

УСПД:

- среднее время наработки на отказ, ч, не менее:

125000

- среднее время восстановления работоспособности, ч

2

УСВ:

- среднее время наработки на отказ, ч, не менее:

35000

- среднее время восстановления работоспособности, ч

2

Лист № 11

Всего листов 15

Продолжение таблицы 3

1

2

Сервер БД:

  • - среднее время наработки на отказ, ч, не менее

  • - среднее время восстановления работоспособности, ч

70000

1

Глубина хранения информации

Счетчики электроэнергии:

  • - тридцатиминутный профиль нагрузки, сутки, не менее

  • - при отключении питания, лет, не менее

УСПД:

  • - суточные данные о тридцатиминутных приращениях электропотребления по каждому каналу и электропотребление за месяц по каждому каналу, суток, не менее

  • - сохранение информации при отключении питания, лет, не менее

Сервер БД:

  • - хранение результатов измерений и информации состояний средств измерений, лет, не менее

45

5

45

10

3,5

Надежность системных решений:

  • -   защита от кратковременных сбоев питания сервера БД и УСПД с помощью источника бесперебойного питания;

  • -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

  • - журнал счетчика:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекции времени в счетчике;

  • - журнал УСПД:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекции времени в счетчике и УСПД;

  • - пропадание и восстановление связи со счетчиком.

  • - журнал сервера БД:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекции времени в счетчике, УСПД и сервере БД.

Защищенность применяемых компонентов:

  • - механическая защита от несанкционированного доступа и пломбирование:

  • - счетчика;

  • - промежуточных клеммников вторичных цепей напряжения;

  • - испытательной коробки;

  • - УСПД;

  • - сервера БД;

  • -  защита на программном уровне информации при хранении, передаче, параметрировании:

  • - счетчика;

  • - УСПД;

  • - сервера БД.

Возможность коррекции времени в:

  • - счетчиках (функция автоматизирована);

  • - УСПД (функция автоматизирована);

  • - сервера БД (функция автоматизирована). Возможность сбора информации:

  • - о результатах измерений (функция автоматизирована). Цикличность:

  • - измерений 30 мин (функция автоматизирована);

  • - сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки АИИС КУЭ входит техническая документация на систему и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование

Обозначение

Количество

1

2

3

Трансформатор тока

ТПЛ-10

3 шт.

Трансформатор тока

ТПЛМ-10

5 шт.

Трансформатор тока

ТПОЛ-10

2 шт.

Трансформатор тока

ТЛМ-10-1(1)У2

2 шт.

Трансформатор тока

Т-0,66 УЗ

21 шт.

Трансформатор напряжения

НТМИ-6-66

2 шт.

Трансформатор напряжения

НАМИТ-6-2 УХЛ2

1 шт.

Трансформатор напряжения

НАМИ-10-95 УХЛ2

2 шт.

Счётчик электрической энергии многофункциональный

Меркурий 230 ART-03 PQRSIDN

1 шт.

Счётчик электрической энергии многофункциональный

Меркурий 230 ART2-00 PQCSIDN

1 шт.

Счётчик электрической энергии многофункциональный

Меркурий 234 ART-00 PR

2 шт.

Счётчик электрической энергии многофункциональный

Меркурий 234 ART2-00 DPR

1 шт.

Счётчик электрической энергии многофункциональный

Меркурий 236 ART-02 PQRS

1 шт.

Счётчик электрической энергии многофункциональный

Меркурий 236 ART-03 PQRS

6 шт.

Продолжение таблицы 4

1

2

3

Счётчик электрической энергии многофункциональный

ПСЧ-4ТМ.05МК.00.01

1 шт.

Счётчик электрической энергии многофункциональный

СЭТ-4ТМ.03М

1 шт.

Устройство сбора и передачи данных

ARIS-2803

1 шт.

Устройство синхронизации времени

УСВ-2

1 шт.

Устройство синхронизации времени

УСВ-2

1 шт.

Программное обеспечение

«Пирамида 2.0»

1 шт.

Программное обеспечение

«АльфаЦЕНТР»

1 шт.

Паспорт-Формуляр

РЭСС.411711.АИИС.971 ПФ

1 экз.

Сведения о методиках (методах) измерений

приведены в документе «ГСИ. Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «МЭК» вторая очередь», аттестованном ООО «МЦМО», аттестат об аккредитации № 01.00324-2011 от 14.09.2011 г.

Нормативные документы, устанавливающие требования к АИИС КУЭ

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания.

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Изготовитель

Общество с ограниченной ответственностью

«Межрегиональная энергосбытовая компания»

(ООО «МЭК»)

ИНН 9725031644

Юридический Адрес: 115280, Москва г, Ленинская Слобода ул, дом 19, офис 275 Почтовый адрес: 109052, Москва, ул. Смирновская 25 строение 15. 4 этаж Телефон: 8 (800) 600-24-29, 8 (495) 248-20-84

E-mail: info@msbyt.ru

Испытательный центр

Акционерное общество «РЭС Групп»

(АО «РЭС Групп»)

ИНН 3328489050

Адрес: 600017, область Владимирская, г. Владимир, ул. Сакко и Ванцетти, д. 23, оф. 9 Юридический адрес: 600017, область Владимирская, г. Владимир, ул. Сакко и Ванцетти, д. 23, оф. 9

Телефон: 8 (4922) 22-21-62

Факс: 8 (4922) 42-31-62

E-mail: post@orem.su

Регистрационный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312736. Дата внесения в реестр сведений об аккредитованном лице 17.07.2019 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «7» декабря 2021 г. № 2748

Лист № 1 Регистрационный № 83928-21 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО МПК «Атяшевский»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО МПК «Атяшевский» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

  • 1- й уровень - измерительно-информационные комплексы (далее - ИИК), которые включают в себя трансформаторы тока (далее - ТТ), трансформаторы напряжения (далее - ТН) и счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

  • 2- й уровень - информационно-вычислительный комплекс (далее - ИВК) ООО МПК «Атяшевский», включающий в себя каналообразующую аппаратуру, сервер баз данных (далее - БД) АИИС КУЭ, автоматизированные рабочие места персонала (АРМ), устройство синхронизации системного времени УССВ-2 (далее - УССВ) и программное обеспечение (далее - ПО) «АльфаЦЕНТР».

ИВК предназначен для автоматизированного сбора и хранения результатов измерений, состояния средств измерений, подготовки и отправки отчетов в АО «АТС», АО «СО ЕЭС».

Измерительные каналы (далее - ИК) состоят из двух уровней АИИС КУЭ.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на сервер БД, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, выполняется дальнейшая обработка измерительной информации, в частности, формирование и хранение поступающей информации, оформление отчетных документов. Передача информации в заинтересованные организации осуществляется от сервера БД с помощью электронной почты по выделенному каналу связи по протоколу TCP/IP.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая охватывает уровень ИИК и ИВК. АИИС КУЭ оснащена УССВ, на основе приемника сигналов точного времени от глобальной навигационной спутниковой системы (ГЛОНАСС/GPS). УССВ обеспечивает автоматическую коррекцию часов сервера БД. Коррекция часов сервера БД проводится при расхождении часов сервера БД и времени приемника более чем на ±2 с. Часы счетчиков синхронизируются от сервера БД с периодичностью 1 раз в 30 минут, коррекция часов счетчиков проводится при расхождении часов счетчика и сервера БД более чем на ±2 с, но не чаще одного раза в сутки.

Факты коррекции времени с фиксацией даты и времени до и после коррекции часов счетчика электроэнергии, отражаются в его журнале событий.

Факты коррекции времени с фиксацией даты и времени до и после коррекции часов указанных устройств, отражаются в журнале событий сервера.

Нанесение знака поверки и заводского номера на АИИС КУЭ не предусмотрено.

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР», в состав которого входят модули, указанные в таблице 1. ПО «АльфаЦЕНТР» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «АльфаЦЕНТР».

Таблица 1 - Идентификационные данные ПО

Идентификационные признаки

Значение

Идентификационное наименование ПО

ПО «АльфаЦЕНТР» Библиотека ac metrology.dll

Номер версии (идентификационный номер)

ПО

не ниже 12.1

Цифровой идентификатор ПО

3e736b7f380863f44cc8e6f7bd211c54

Алгоритм    вычисления    цифрового

идентификатора ПО

MD5

ПО «АльфаЦЕНТР» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

Номер ИК

Наименование

ИК

Измерительные компоненты

Вид электроэнергии

Метрологические характеристики ИК

ТТ

ТН

Счётчик

УССВ

Основная погрешность, %

Погрешность в рабочих условиях, %

1

2

3

4

5

6

7

8

9

1

ПС 110 кВ Районная, РУ-10 кВ, 1 СШ 10 кВ, яч. 3, КЛ 10 кВ в сторону РТП-1 10 кВ

ТОЛ-СЭЩ

Кл. т. 0,5S

Ктт 300/5 Рег. № 51623-12

НАМИ-10

Кл. т. 0,2

Ктн 10000/100

Рег. № 11094-87

СЭТ-4ТМ.03М.01

Кл. т. 0,5S/1,0 Рег. № 36697-17

УССВ-2 Рег. № 54074-13

активная

реактивная

±1,0

±2,6

±3,4

±5,7

2

ПС 110 кВ Районная, РУ-10 кВ, 2 СШ 10 кВ, яч. 16, КЛ 10 кВ в сторону РТП-1 10 кВ

ТОЛ-СЭЩ

Кл. т. 0,5S

Ктт 300/5 Рег. № 51623-12

НАМИТ-10

Кл. т. 0,5

Ктн 10000/100

Рег. № 16687-07

СЭТ-4ТМ.03М.01

Кл. т. 0,5S/1,0 Рег. № 36697-17

активная

реактивная

±1,2

±2,8

±3,4

±5,8

Продолжение таблицы 2

1

2

3

4

5

6

7

8

9

3

ПС 110 кВ ГКС, РУ-10 кВ, 1 СШ

10 кВ, яч. 13, КЛ

10 кВ в сторону

РТП-1 10 кВ

ТОЛ-СЭЩ

Кл. т. 0,2S

Ктт 300/5

Рег. № 51623-12

НОЛ-СЭЩ-10

Кл. т. 0,5

Ктн 10000:^3/100:^3

Рег. № 35955-07

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Рег. № 36697-12

УССВ-2 Рег. № 54074-13

активная

реактивная

±0,8

±1,8

±1,6

±2,8

4

ПС 110 кВ ГКС, РУ-10 кВ, 2 СШ

10 кВ, яч. 34, КЛ

10 кВ в сторону

РТП-1 10 кВ

ТОЛ-СЭЩ

Кл. т. 0,2S

Ктт 300/5

Рег. № 51623-12

НОЛ-СЭЩ-10

Кл. т. 0,5

Ктн 10000:^3/100:^3

Рег. № 35955-07

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Рег. № 36697-12

активная

реактивная

±0,8

±1,8

±1,6

±2,8

5

ПС 110 кВ ГКС, РУ-10 кВ, 1 СШ

10 кВ, яч. 15, КЛ

10 кВ в сторону

РТП 10 кВ

Водозабор, РТП-

2 10 кВ

ТОЛ-СЭЩ

Кл. т. 0,2S

Ктт 300/5

Рег. № 51623-12

НОЛ-СЭЩ-10

Кл. т. 0,5

Ктн 10000:^3/100:^3

Рег. № 35955-07

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Рег. № 36697-17

активная

реактивная

±0,8

±1,8

±1,6

±2,8

6

ПС 110 кВ ГКС, РУ-10 кВ, 2 СШ

10 кВ, яч. 14, КЛ

10 кВ в сторону

РТП 10 кВ

Водозабор, РТП-

2 10 кВ

ТОЛ-СЭЩ

Кл. т. 0,2S

Ктт 300/5

Рег. № 51623-12

НОЛ-СЭЩ-10

Кл. т. 0,5

Ктн 10000:^3/100:^3

Рег. № 35955-07

СЭТ-4ТМ.03М

Кл. т. 0,2S/0,5

Рег. № 36697-17

активная

реактивная

±0,8

±1,8

±1,6

±2,8

Пределы допускаемой погрешности СОЕВ АИИС КУЭ, с

±5

Продолжение таблицы 2

Примечания

  • 1 Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой).

  • 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.

  • 3 Погрешность в рабочих условиях указана cos9 = 0,8 инд 1=0,02^1ном и температуры окружающего воздуха в месте расположения счетчиков электроэнергии для ИК №№ 1 - 6 от 0 до плюс 40 °C.

  • 4 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

  • 5 Допускается замена УССВ на аналогичные утвержденных типов.

  • 6 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Лист № 6 Всего листов 9 Основные технические характеристики ИК приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики

Значение

Количество ИК

6

Нормальные условия: параметры сети:

- напряжение, % от ином

от 99 до 101

- ток, % от 1ном

от 100 до 120

- частота, Гц

от 49,85 до 50,15

- коэффициент мощности cos9

0,9

- температура окружающей среды, оС

от +21 до +25

Условия эксплуатации: параметры сети:

- напряжение, % от ином

от 90 до 110

- ток, % от 1ном

от 2 до 120

- коэффициент мощности

от 0,5 инд до 0,8 емк

- частота, Гц

от 49,6 до 50,4

- температура окружающей среды для ТТ и ТН, оС

от -45 до +40

- температура окружающей среды в месте расположения счетчиков, оС

от -40 до +60

- температура окружающей среды в месте расположения сервера, оС

от +10 до +30

Надежность применяемых в АИИС КУЭ компонентов: Счетчики:

- среднее время наработки на отказ, ч, не менее: для счетчика СЭТ-4ТМ.03М

165000

для счетчика СЭТ-4ТМ.03М, СЭТ-4ТМ.03М.01

220000

- среднее время восстановления работоспособности, ч

2

Сервер:

- среднее время наработки на отказ, ч, не менее

70000

- среднее время восстановления работоспособности, ч

1

Глубина хранения информации Счетчики:

- тридцатиминутный профиль нагрузки в двух направлениях,

сутки, не менее

114

- при отключении питания, лет, не менее

45

Сервер:

- хранение результатов измерений и информации состояний средств измерений, лет, не менее

3,5

Надежность системных решений:

  • -   защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

  • -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

  • - журнал счетчика:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекции времени в счетчике;

Защищённость применяемых компонентов:

  • - механическая защита от несанкционированного доступа и пломбирование:

  • - счетчика;

  • - промежуточных клеммников вторичных цепей напряжения;

  • - испытательной коробки;

  • - сервера;

  • -  защита на программном уровне информации при хранении, передаче, параметрировании:

  • - счетчика;

  • - сервера.

Возможность коррекции времени в:

  • - счетчиках (функция автоматизирована);

  • - ИВК (функция автоматизирована).

Возможность сбора информации:

  • - о результатах измерений (функция автоматизирована).

Цикличность:

  • - измерений 30 мин (функция автоматизирована);

  • - сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки АИИС КУЭ входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование

Т ип/Обозначение

Количество, шт./Экз.

Трансформатор тока

ТОЛ-СЭЩ

18

Трансформатор напряжения

НАМИ-10

1

Трансформатор напряжения

НАМИТ-10

1

Трансформатор напряжения

НОЛ-СЭЩ-10

6

Счётчик электрической энергии многофункциональный

СЭТ-4ТM.03M.01

2

Счётчик электрической энергии многофункциональный

СЭТ-4ТM.03M

2

Счётчик электрической энергии многофункциональный

СЭТ-4ТM.03M

2

Устройство синхронизации времени

УССВ-2

1

Программное обеспечение

«АльфаЦЕНТР»

1

Паспорт-Формуляр

ЕГ.01.109-ПФ

1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО МПК «Атяшевский», аттестованном ООО «Спецэнергопроект», аттестат об аккредитации № RA.RU.312236 от 20.07.2017 г.

Нормативные документы, устанавливающие требования к АИИС КУЭ

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Изготовитель

Общество с ограниченной ответственностью «ЕЭС-Гарант»

(ООО «ЕЭС-Гарант»)

ИНН 5024173259

Юридический адрес: 143421, Московская область, Красногорский р-н, 26 км автодороги «Балтия», бизнес-центр «Рига Ленд», стр. 3, офис 429 (часть «А»)

Адрес: 143421, Московская область, Красногорский р-н, 26 км автодороги «Балтия», бизнес-центр «Рига Ленд», стр. 3, офис 429 (часть «А»)

Телефон: +7 (495) 980-59-00

Факс: +7 (495) 980-59-08

Испытательный центр

Общество с ограниченной ответственностью «Спецэнергопроект»

(ООО «Спецэнергопроект»)

Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, этаж 4, помещ. I, ком. 6, 7 Телефон: +7 (495) 410-28-81

E-mail: info@sepenergo.ru

Аттестат аккредитации ООО «Спецэнергопроект» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312429 от 30.01.2018 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «7» декабря 2021 г. № 2748

Лист № 1 Регистрационный № 83929-21 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Хевел»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Хевел» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

  • 1- й уровень - измерительно-информационные комплексы (далее - ИИК), которые включают в себя трансформаторы тока (далее - ТТ), трансформаторы напряжения (далее - ТН) и счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

  • 2- й уровень - информационно-вычислительный комплекс (далее - ИВК) ООО «Хевел», включающий в себя каналообразующую аппаратуру, сервер баз данных (далее - БД) АИИС КУЭ, автоматизированные рабочие места персонала (АРМ), устройство синхронизации частоты и времени Метроном 300 (далее - УСВ) и программное обеспечение (далее - ПО) «АльфаЦЕНТР».

ИВК предназначен для автоматизированного сбора и хранения результатов измерений, состояния средств измерений, подготовки и отправки отчетов в АО «АТС», АО «СО ЕЭС».

Измерительные каналы (далее - ИК) состоят из двух уровней АИИС КУЭ.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на сервер БД, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, выполняется дальнейшая обработка измерительной информации, в частности, формирование и хранение поступающей информации, оформление отчетных документов. Передача информации в заинтересованные организации осуществляется от сервера БД с помощью электронной почты по выделенному каналу связи по протоколу TCP/IP.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая охватывает уровень ИИК и ИВК. АИИС КУЭ оснащена УСВ, на основе приемника сигналов точного времени от глобальной навигационной спутниковой системы (ГЛОНАСС/GPS). УСВ обеспечивает автоматическую коррекцию часов сервера БД. Коррекция часов сервера БД проводится при расхождении часов сервера БД и времени приемника более чем на ±1 с. Часы счетчиков синхронизируются от сервера БД с периодичностью 1 раз в 30 минут, коррекция часов счетчиков проводится при расхождении часов счетчика и сервера БД более чем на ±2 с.

Журналы событий счетчика электроэнергии отражают: время (дата, часы, минуты, секунды) коррекции часов.

Журналы событий сервера БД отражают: время (дата, часы, минуты, секунды) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.

Нанесение знака поверки и заводского номера на АИИС КУЭ не предусмотрено.

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР», в состав которого входят модули, указанные в таблице 1. ПО «АльфаЦЕНТР» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «АльфаЦЕНТР».

Таблица 1 - Идентификационные данные ПО

Идентификационные признаки

Значение

Идентификационное наименование ПО

ПО «АльфаЦЕНТР» Библиотека ac metrology.dll

Номер версии (идентификационный номер)

ПО

не ниже 12.1.0.0

Цифровой идентификатор ПО

3e736b7f380863f44cc8e6f7bd211c54

Алгоритм    вычисления    цифрового

идентификатора ПО

MD5

ПО «АльфаЦЕНТР» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

Номер ИК

Наименование ИК

Измерительные компоненты

Вид электроэнергии

Метрологические характеристики ИК

ТТ

ТН

Счётчик

УСВ

Основная погрешность, %

Погрешность в рабочих условиях, %

1

ПС 35 кВ Хевел, КРУ 35 кВ, 1с. 35 кВ, яч. 102, ВЛ 35 кВ

Фидер 3 - Хевел от Новочебоксарской ТЭЦ-3

TCF4F

Кл. т. 0,5

Ктт 600/5

Рег. № 40735-09

VRP4n

Кл. т. 0,5

Ктн 35000:^3/100:^3

Рег. № 40742-09

СЭТ-4ТМ.03М Кл. т. 0,2S/0,5

Рег. № 36697-17

Метроном-

300 Рег. № 74018-19

активная

реактивная

±1,1

±2,7

±3,0

±4,8

2

ПС 35 кВ Хевел, КРУ 35 кВ, 2с. 35 кВ, яч. 203, ВЛ 35 кВ

Фидер 3 - Хевел от Новочебоксарской ТЭЦ-3

TCF4F

Кл. т. 0,5

Ктт 600/5

Рег. № 40735-09

VRP4n

Кл. т. 0,5

Ктн 35000:^3/100:^3

Рег. № 40742-09

СЭТ-4ТМ.03М Кл. т. 0,2S/0,5

Рег. № 36697-17

активная

реактивная

±1,1

±2,7

±3,0

±4,8

Пределы допускаемой погрешности СОЕВ АИИС КУЭ, с

±5

Продолжение таблицы 2

Примечания

  • 1 Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой).

  • 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.

  • 3 Погрешность в рабочих условиях указана cos9 = 0,8 инд 1=0,05^1ном и температуры окружающего воздуха в месте расположения счетчиков электроэнергии для ИК №№ 1 - 2 от 0 до плюс 40 °C.

  • 4 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

  • 5 Допускается замена УСВ на аналогичные утвержденных типов.

  • 6 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Лист № 5 Всего листов 7 Основные технические характеристики ИК приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики

Значение

Количество измерительных каналов

2

Нормальные условия: параметры сети:

- напряжение, % от ином

от 99 до 101

- ток, % от 1ном

от 100 до 120

- частота, Гц

от 49,85 до 50,15

- коэффициент мощности cos9

0,9

- температура окружающей среды, оС

от +21 до +25

Условия эксплуатации: параметры сети:

- напряжение, % от ином

от 90 до 110

- ток, % от 1ном

от 5 до 120

- коэффициент мощности

от 0,5 инд до 0,8 емк

- частота, Гц

от 49,6 до 50,4

- температура окружающей среды для ТТ и ТН, оС

от -40 до +40

- температура окружающей среды в месте расположения счетчиков, оС

от -40 до +60

- температура окружающей среды в месте расположения сервера, оС

от +10 до +30

Надежность применяемых в АИИС КУЭ компонентов: Счетчики:

- среднее время наработки на отказ, ч, не менее:

220000

- среднее время восстановления работоспособности, ч

2

Сервер:

- среднее время наработки на отказ, ч, не менее

70000

- среднее время восстановления работоспособности, ч

1

Глубина хранения информации

Счетчики:

- тридцатиминутный профиль нагрузки в двух направлениях,

сутки, не менее

114

- при отключении питания, лет, не менее

45

Сервер:

- хранение результатов измерений и информации состояний средств измерений, лет, не менее

3,5

Надежность системных решений:

  • -   защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

  • -   резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

  • - журнал счетчика:

  • - параметрирования;

  • - пропадания напряжения;

  • - коррекции времени в счетчике;

Защищённость применяемых компонентов:

  • - механическая защита от несанкционированного доступа и пломбирование:

  • - счетчика;

  • - промежуточных клеммников вторичных цепей напряжения;

  • - испытательной коробки;

  • - сервера;

  • -  защита на программном уровне информации при хранении, передаче, параметрировании:

  • - счетчика;

  • - сервера.

Возможность коррекции времени в:

  • - счетчиках (функция автоматизирована);

  • - ИВК (функция автоматизирована). Возможность сбора информации:

  • - о результатах измерений (функция автоматизирована).

Цикличность:

  • - измерений 30 мин (функция автоматизирована);

  • - сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки АИИС КУЭ входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование

Т ип/Обозначение

Количество, шт./Экз.

Трансформатор тока

TCF4F

6

Трансформатор напряжения

VRP4n

6

Счётчик электрической энергии многофункциональный

СЭТ-4ТМ.03М

2

Устройство синхронизации времени

Метроном-300

1

Программное обеспечение

«АльфаЦЕНТР»

1

Паспорт-Формуляр

ЕГ.01.095-ПФ

1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «Хевел», аттестованном ООО «Спецэнергопроект», аттестат об аккредитации № RA.RU.312236 от 20.07.2017 г.

Нормативные документы, устанавливающие требования к АИИС КУЭ

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизиро ванные системы. Стадии создания

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Изготовитель

Общество с ограниченной ответственностью «ЕЭС-Гарант»

(ООО «ЕЭС-Гарант»)

ИНН 5024173259

Адрес: 143421, Московская область, Красногорский р-н, 26 км автодороги «Балтия», бизнес-центр «Рига Ленд», стр. 3, офис 429 (часть «А»)

Телефон: +7 (495) 980-59-00

Факс: +7 (495) 980-59-08

Испытательный центр

Общество с ограниченной ответственностью «Спецэнергопроект»

(ООО «Спецэнергопроект»)

Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, этаж 4, помещ. I, ком. 6, 7 Телефон: +7 (495) 410-28-81

E-mail: info@sepenergo.ru

Аттестат аккредитации ООО «Спецэнергопроект» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312429 от 30.01.2018 г.
