№638 от 05.04.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 31611
О внесении изменений в описание типа на скобы индикаторные СИ
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ5 апреля 2018 г.
№ 638
Москва
О внесении изменений в описание типа на скобы индикаторные СИ
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением АО КЗ «КРИН» от 05 февраля 2018 г. № 1012 приказываю:
-
1. Внести изменения в описание типа на скобы индикаторные СИ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 60453-15, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю. Кузин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 00E1036ECOC0UE780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20,11.2017 до 20.11.2018
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «05» апреля 2018 г. №638
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Скобы индикаторные СИ
Назначение средства измеренийСкобы индикаторные предназначены для измерений наружных размеров. Физическая величина - длина (мм).
Описание средства измеренийПринцип действия скобы индикаторной основан на измерении разности показаний по отсчетному устройству между начальным (нулевым) показанием и показанием при установке измеряемой детали. Начальный (нулевой) отсчет осуществляется по мерам длины концевым плоскопараллельным, устанавливаемыми между измерительными поверхностями скобы.
Скоба индикаторная состоит из корпуса, в который слева устанавливается переставная пятка. В правой части корпуса имеется подвижная пятка с арретиром (отводкой) и отсчетное устройство. На корпусе скобы установлены теплоизолирующие накладки. Скобы с верхним пределом измерений до 200 мм снабжены упором.
В качестве отсчетного устройства используется индикатор часового типа ИЧ 10, с пределами измерений от 0 до 10 мм ГОСТ 577.
Число модификаций - 10 (СИ 50, СИ 100, СИ 200, СИ 300, СИ 400, СИ 500, СИ 600, СИ 700, СИ 850, СИ 1000), отличающихся друг от друга диапазонами измерений, пределами допускаемой погрешности, габаритными размерами и массой.
- Товарный знак «АО КЗ «КРИН» наносится на паспорт скобы индикаторной СИ k 1 типографским методом, на скобу индикаторную, а также на крышку футляра- краской, методом лазерной маркировки или в виде наклейки.
Общий вид скоб индикаторных представлен на рисунках 1, 2 и 3.

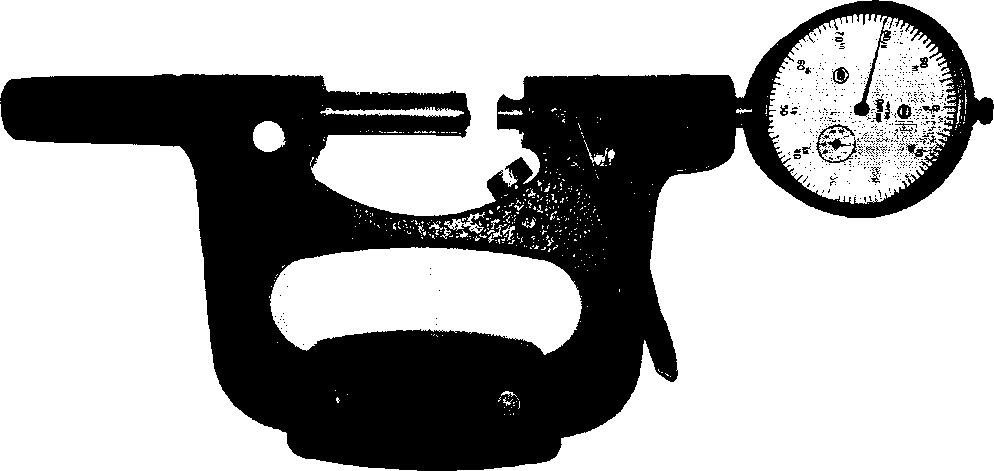

Рисунок 1 - Общий вид скоб индикаторных модификаций СИ 50, СИ 100

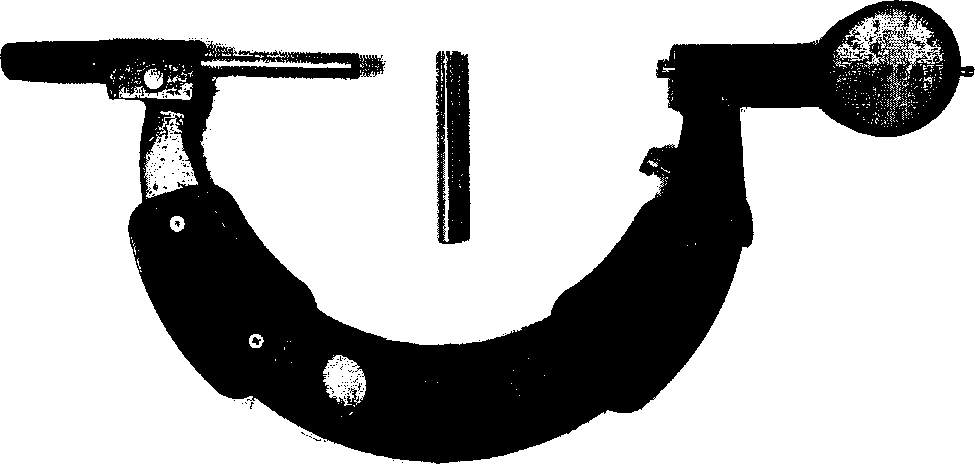

Рисунок 2 - Общий вид скоб индикаторных модификации СИ 200

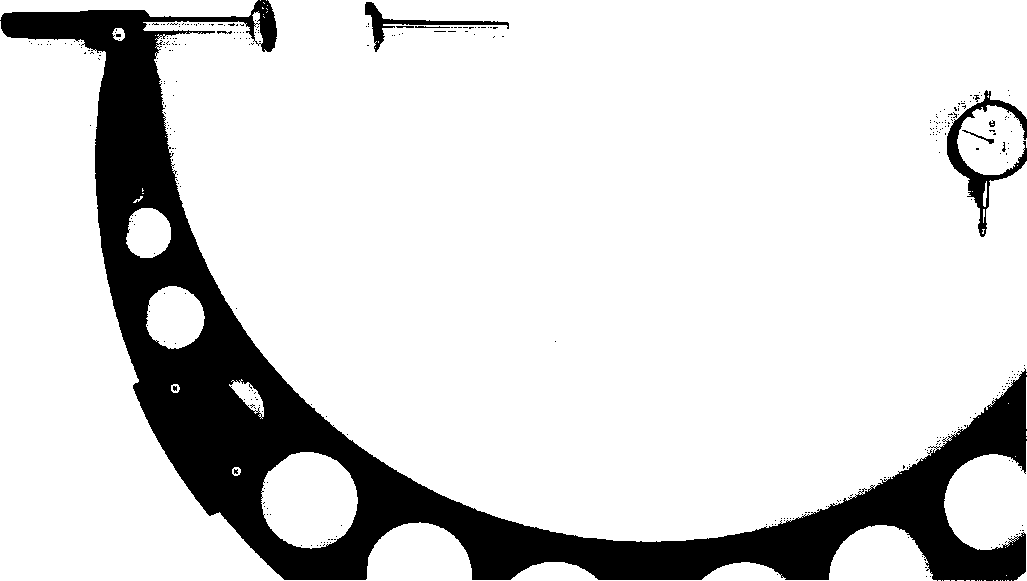

Рисунок 3 - Общий вид скоб индикаторных модификаций СИ 700
Пломбирование скоб индикаторных СИ не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 -
|
Модифика ция |
Диапазон измерений скоб, мм |
Отсчётное устройство (индикатор) |
Пределы допускаемой погрешности скобы, мм |
Измери-тельное усилие, Н |
Колебание измерительного усилия, Н, не более | ||
|
цена деления, мм |
диапазон измерений, мм |
на нормированном участке 0,1 мм |
на любом участке шкалы 3 мм | ||||
|
СИ 50 |
От 0 до 50 |
0,01 |
Не менее 3 |
±0,005 ±0,005 ±0,005 ±0,007 ±0,007 ±0,007 |
±0,008 ±0,008 ±0,010 ±0,012 ±0,012 ±0,015 ±0,015 ±0,020 ±0,020 ±0,020 |
6±1 |
1,5 |
|
СИ 100 СИ 200 СИ 300 СИ 400 СИ 500 СИ 600 |
От 50 до 100 От 100 до 200 От 200 до 300 От 300 до 400 От 400 до 500 От 500 до 600 |
8±2 |
2,0 | ||||
|
СИ 700 СИ 850 СИ 1000 |
От 600 до 700 От 700 до 850 От 850 до 1000 |
10±2 |
2,5 | ||||
|
Примечание - Нормированный участок 0,1 мм устанавливается в пределах второго оборота индикатора. | |||||||
Таблица 2- Отклонение от плоскостности и параллельности измерительных поверхностей скоб, изменение показаний скобы при усилии в 10 Н, направленном по оси измерения
|
Диапазон измерения скоб |
Допуск |
Допускаемые изменения показаний от изгиба, мм, не более | |
|
плоскостности в интерференционных полосах |
параллельности при закреплённом стопоре, мкм | ||
|
От 0 до 50 |
3 |
3,5 |
0,002 |
|
От 50 до 100 |
3 |
3,5 |
0,003 |
|
От 100 до 200 |
3 |
6,0 |
0,004 |
|
От 200 до 300 |
4 |
- |
0,006 |
|
От 300 до 400 |
4 |
- |
0,008 |
|
От 400 до 500 |
4 |
- |
0,010 |
|
От 500 до 600 |
4 |
- |
0,012 |
|
От 600 до 700 |
4 |
- |
0,014 |
|
От 700 до 850 |
4 |
- |
0,016 |
|
От 850 до 1000 |
4 |
- |
0,020 |
Таблица 3- Основные технические характеристики
|
Модификация скоб |
Габаритные размеры (длина х ширинах высота), мм, не более |
Масса, кг, не более |
Номинальный диаметр переставной пятки, мм, не менее |
Диапазон перемещения переставной пятки, мм |
Размах показаний, не более |
Средний срок службы, лет, не менее |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
СИ 50 СИ 100 |
282x46x131 332x46x163 |
1,0 1,2 |
12 12 |
50 |
1/3 цены деления |
2 |
Окончание таблицы 3
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
СИ 200 СИ 300 СИ 400 СИ 500 СИ 600 СИ 700 СИ 850 СИ 1000 |
435x48x210 556x48x271 659x48x326 759x48x389 856x48x459 960x48x527 1109x48x629 1259x48x699 |
4,8 5,3 10,0 11,0 |
12 20 20 36 36 36 36 36 |
50 |
1/3 цены деления |
2 |
Таблица 4 -Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Температура окружающего воздуха, °C |
От +10 до +30 |
|
Относительная влажность воздуха, % не более |
80 |
наносится на шкалу отсчетного устройства методом офсетной печати и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 5- Комплектность скоб индикаторных
|
Наименование изделия |
Количество |
Примечание |
|
Составные части изделия | ||
|
Корпус |
1 |
В зависимости от модификации скобы индикаторной |
|
Индикатор ИЧ 10 кл. 1 ГОСТ 577-68 |
1 |
Отсчетное устройство |
|
Пятка переставная |
1 |
Для скоб до 100 мм |
|
Пятка переставная |
2 |
Для скоб св. 100 до 700 мм |
|
Пятка переставная |
3 |
Для скоб св. 700 мм |
|
Футляр |
1 | |
|
Документация | ||
|
СИ.000 РЭ «Скоба индикаторная СИ. Руководство по эксплуатации» |
1 | |
|
ИЧ02-ИЧ25.000 ПС «Индикатор часового типа ИЧ с ценой деления 0,01 мм. Паспорт» |
1 | |
осуществляется по ГОСТ 8.359-79 «Скобы с отсчетным устройством. Методы и средства поверки».
Основные средства поверки:
Меры длины концевые плоскопараллельные 3-Н1, 3-Н9 ГОСТ 9038-90, регистрационный номер в Федеральном информационном фонде 38376-13.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) руководство по эксплуатации.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к скобам индикаторным СИГОСТ 11098-75 Скобы с отсчетным устройством. Технические условия.
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 ■ 10‘9 до 50 м и длин волн в диапазоне 0,2 - 50 мкм.
ИзготовительАкционерное общество «Кировский завод «Красный инструментальщик» (АО КЗ «КРИН»)
Почтовый адрес: Россия, 610020, область Кировская, город Киров, улица Советская, дом 51
Юридический адрес: Россия, 610000, область Кировская, город Киров, улица Карла Маркса, дом 18
Телефон: (8332) 325325
E-mail: 130@krin.ru
Испытательный центрФедеральное бюджетное учреждение «Г осударственный региональный центр стандартизации, метрологии и испытаний в Кировской области» (ФБУ «Кировский ЦСМ»)
Адрес: Россия, 610035, область Кировская, город Киров, улица Ивана Попова, дом 9 Телефон: (8332) 36-84-62; 36-84-19
Факс; (8332)36-84-78
E-mail: suvor@kirovcsm.ru
Аттестат аккредитации ФБУ «Кировский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа№ RA.RU.311358 от 12.11.2015 г.
