МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

20 мая 2019 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 68737 «Резервуары стальные вертикальные цилиндрические РВС-400, РВС-1000» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «ВТК» от 22 марта 2019 г. № 648/02.06 и 649/02.06 приказываю:

• 1. Внести изменения в описание типа на резервуары стальные

вертикальные цилиндрические РВС-400,  РВС-1000, зарегистрированные

в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 70081-17, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документам ГОСТ 8.570-2000, МП 371-2019 «ГСИ. Резервуары стальные вертикальные цилиндрические РВС-400, РВС-1000. Методика поверки», утвержденному ФБУ «Томский ЦСМ» 20 марта 2019 г.

• 3. Переоформить свидетельство об утверждении типа № 68737 «Резервуары стальные вертикальные цилиндрические РВС-400, РВС-1000», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 70081-17, в связи с установлением дополнительного документа на поверку.

• 4. Управлению государственного надзора и контроля (Кузьмину А.М.), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  С.С. Голубев

Заместитель Руководителя

г          —         \

Подлинник электронного документа, подписанного ЭП, хранится а системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕ'ДЕ.НИЯ О С[ Р1ИФИКАТЕ ЭГ1

Сертификат: OOE1038EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «20» мая 2019 г. № 1130

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВС-400, РВС-1000

Резервуары стальные вертикальные цилиндрические РВС-400, РВС-1000 предназначены для измерений объёма.

Тип резервуаров - стальные вертикальные цилиндрические.

Резервуары представляют собой стальные вертикальные конструкции цилиндрической формы с днищем и крышей.

Цилиндрическая стенка резервуаров включает в себя:

- пять цельносварных поясов полистовой сборки (РВС-400 (№ 64, 91, 127));

- восемь цельносварных поясов полистовой сборки (РВС-1000 (№ 1, 2, 25, 26, 28, 30, 33, 35, 71, 73, 74, 220))

Резервуары стальные вертикальные цилиндрические РВС-400, РВС-1000 расположены в филиалах ООО «ВТК» (таблица 1).

Листы изготовлены из стали 09Г2С.

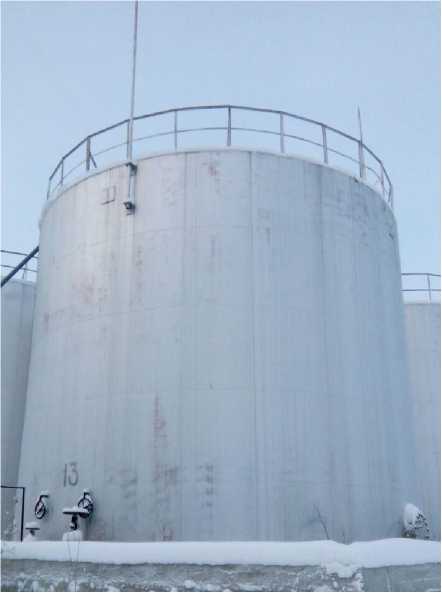

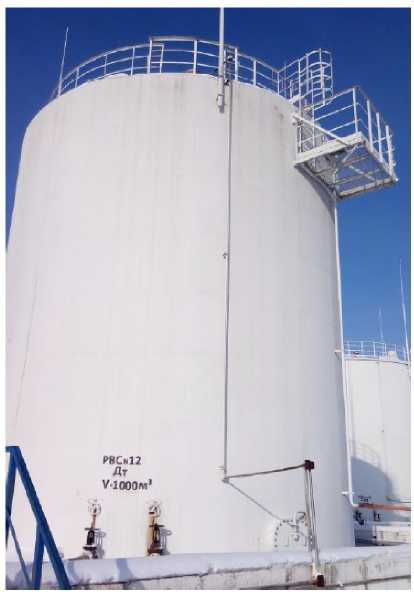

Общий вид резервуаров стальных вертикальных цилиндрических РВС-400, РВС-1000 представлен на рисунках 1-2.

Таблица 1

Пломбирование резервуаров стальных вертикальных цилиндрических РВС -400, РВС-1000 не предусмотрено.

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики резервуара

наносится на титульный лист паспорта резервуара печатным способом.

Таблица 3 - Комплектность средств измерений

осуществляется по документам ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки», МП 371-2019 «ГСИ. Резервуары стальные вертикальные цилиндрические РВС-400, РВС-1000. Методика поверки», утвержденному ФБУ «Томский ЦСМ» 20.03.2019 г.

Основные средства поверки по ГОСТ 8.570-2000:

• -  рулетка измерительная металлическая с грузом РНГ, Р20Н20Г (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -регистрационный номер) 43611-10), диапазон измерений от 0 до 20 м, класс точности 2;

• -  рулетка измерительная металлическая 2-го класса, Р20Н2К (регистрационный номер 46391-11), диапазон измерений от 0 до 20 м, класс точности 2;

• -  толщиномер ультразвуковой УТ-93П (регистрационный номер 10479-98), диапазон измерений от 0,6 до 30,0 мм, пределы допускаемой абсолютной погрешности при измерении толщины ±0,1 мм;

• -  штангенциркуль 156 (регистрационный номер 11333-88), диапазон измерений от 0 до 400 мм, пределы допускаемой абсолютной погрешности ±0,02 мм;

• -  линейка измерительная металлическая (регистрационный номер 96-70), диапазон измерений от 0 до 500 мм, пределы допускаемой абсолютной погрешности ±0,2 мм;

• -  нивелир с компенсатором DSZ (регистрационный номер 29722-05), диапазон измерений от 0 до 360°, средняя квадратическая погрешность измерения превышения на 1 км двойного хода не более 2,5 мм.

Основные средства поверки по МП 371-2019:

• -  тахеометр электронный Leica TS15 (регистрационный номер 46981-11), диапазон измерений углов от 0 до 360°, допускаемое среднее квадратическое отклонение измерений углов не более 2''; диапазон измерений расстояний L от 1,5 до 400 м, допускаемое среднее квадратическое отклонение измерений расстояний не более ±(2+2-10^-6Ъ) мм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельстве о поверке и в градуировочную таблицу.

ГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений.

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Открытое акционерное общество «Нефтебаза «Красный Яр»

(ОАО «Нефтебаза «Красный Яр»)

ИНН 5433162963

Адрес: 630533, Новосибирская обл., Новосибирский район, пос. Красный Яр

Телефон: (383) 303-00-00; факс: (383) 294-22-47

Web-сайт: rezervuar.ru

E-mail: info@rezervuar.ru

Общество с ограниченной ответственностью «Восточная транснациональная компания» (ООО «ВТК»)

Адрес: 634041, Томская обл., г. Томск, Комсомольский проспект, 70/1

Телефон: (3822) 70-51-00; факс: (3822) 70-51-01

Web-сайт: www.vtk.ru

E-mail: reception@vtk.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)

Адрес: 634012, Томская обл., г. Томск, ул. Косарева, д.17а

Телефон: (3822) 55-44-86; факс: (3822) 56-19-61

Web-сайт: tomskcsm.ru

Е-mail: tomsk@tcsms.tomsk.ru

Аттестат аккредитации ФБУ «Томский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30113-13 от 03.06.2013 г.
