МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО       ___

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

21 декабря 2017 г.                                         №    2910

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 52790/1 «Счетчики электрической энергии статические однофазные «Меркурий 203.2Т» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «НПК «Инкотекс» от 07 ноября 2017 г. № 287/СМК и № 288/СМК приказываю:

• 1. Внести изменения в описание типа на счетчики электрической энергии статические однофазные «Меркурий 203.2Т», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 55299-13, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу АВЛГ.411152.028-01 РЭ1 «Счетчики электрической энергии статические однофазные «Меркурий 203.2Т». Руководство по эксплуатации. Приложение Г. Методика поверки» с изменением № 2, утвержденному ФБУ «Нижегородский ЦСМ» 09.11.17 и распространить его действие на счетчики электрической энергии статические однофазные «Меркурий 203.2Т», находящиеся в эксплуатации.

• 2. Переоформить свидетельство об утверждении типа № 52790/1 «Счетчики электрической энергии статические однофазные «Меркурий 203.2Т», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 55299-13, в связи с внесением изменений в методику поверки.

• 3.  Управлению метрологии (Е.Р.Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭГ1

сертификат: OOE1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Счетчики электрической энергии статические однофазные «Меркурий 203.2Т», непосредственного включения, с импульсным выходом, многотарифные, предназначены для измерения и учета электрической активной и реактивной энергии в двухпроводных сетях переменного тока напряжением 230 В, частотой 50 Гц.

Описание средства измерений

Счетчики являются измерительными приборами, построенными по принципу цифровой обработки входных аналоговых сигналов. Управление процессом измерения и всеми функциональными узлами счетчика осуществляется высокопроизводительным микроконтроллером (МК), который реализует алгоритмы в соответствии со специализированной программой, помещенной в его внутреннюю память программ. Управление узлами производится через аппаратно-программные интерфейсы, реализованные на портах ввода/вывода МК.

МК по выборкам мгновенных значений напряжения и тока, поступающих с датчика напряжения (резистивный делитель) и датчика тока (шунт), производит вычисление усредненных значений активной и реактивной мощности, среднеквадратических значений напряжения и тока. МК выполняет функции вычисления измеренной энергии, связи с энергонезависимой памятью, отображение информации на ЖКИ и формирование импульсов телеметрии. Измерение частоты сети производится посредством измерения периода фазного напряжения.

Счетчики имеют импульсный выход с гальванической развязкой для поверки счетчиков и для использования в ранее разработанных и эксплуатируемых автоматизированных системах технического и коммерческого учета потребляемой электроэнергии.

Счетчики имеют жидкокристаллический индикатор (ЖКИ) для отображения учтенной энергии и измеряемых величин.

Счетчики обеспечивают вывод на индикатор следующих параметров и данных:

• - номера текущего тарифа;

• - значения потребляемой электроэнергии с начала эксплуатации по каждому тарифу и сумму по всем тарифам в кВт ч при измерении активной энергии и в квар ч при измерении реактивной энергии (за текущий и предыдущий день, за текущий и 11 предыдущих месяцев, за текущий и предыдущий год);

• - текущего значения активной и реактивной мощности в нагрузке и их максимумов (в кВт и квар для счетчиков без индекса D в условном обозначении, в Вт и вар для счетчиков с индексом D в условном обозначении);

• - полной мощности;

• - коэффициента мощности (cos (р);

• - напряжения в сети и их максимумов;

• - потребляемого тока и их максимумов;

• - значения тока в нулевой цепи (для счётчиков с индексом Н в условном обозначении);

• - частоты сети;

• - коэффициента гармоник (для счётчиков с индексом D в условном обозначении);

• - текущего времени;

• - текущей даты - числа, месяца, года;

• - количества оставшейся электроэнергии, оплаченной по карте Smart card по тарифам Tl, Т2, ТЗ, Т4 или сумме тарифов (для счётчиков с индексом «S» в условном обозначении);

• - коды OBIS согласно международному стандарту IEC 62056-61 (для счётчиков с индексом D в условном обозначении);

• - параметров модема (для счётчиков с индексом D в условном обозначении), включая идентификационный номер и уровень принятого сигнала;

• - температуры внутри корпуса счётчика (для счётчиков с индексом D в условном обозначении);

• - событий контроля доступа, включая дату и время вскрытия кожуха и клеммной крышки счетчика, дату последнего перепрограммирования прибора*;

• - событий самодиагностики*;

Примечание - * при возникновении событий на ЖКИ в любом режиме высвечивается пиктограмма (восклицательный знак в треугольнике) до считывания соответствующих журналов событий.

Переключение тарифов осуществляется с помощью внутреннего тарификатора или по команде через интерфейс связи.

Счетчики имеют встроенные последовательные интерфейсы связи, обеспечивающие обмен информацией с внешними устройствами в соответствии с протоколом обмена.

Данные об учтенной электроэнергии, тарифное расписание, серийный номер, и другие параметры конфигурации хранятся в энергонезависимой памяти счетчика в течение всего сро-ка эксплуатации счетчика.

Счетчики электрической энергии статические однофазные «Меркурий 203.2Т» состоят из следующих узлов:

• - корпуса (основания корпуса, крышки корпуса, клеммной крышки, крышки интерфейсной);

• - клеммной колодки;

• - печатного узла.

Печатный узел представляет собой две платы с электронными компонентами, которые устанавливаются в основании корпуса. Печатные платы подключаются к клеммной колодке с помощью проводов.

Крышка корпуса крепится к основанию двумя винтами и имеет окно для считывания показаний с ЖКИ и для наблюдения за светодиодным индикатором функционирования.

Крышка интерфейсная крепится к крышке корпуса одним винтом и может быть снята на объекте эксплуатации, не нарушая знака поверки и заводских пломб для замены батареи питания и сменных интерфейсов. Крышка интерфейсная имеет возможность отдельного пломбирования.

Клеммная колодка состоит из четырех клемм для подключения электросети и нагрузки.

На печатных платах находятся:

• - блок питания;

• - оптрон импульсного выхода;

• - микроконтроллер (МК);

• - энергонезависимое запоминающее устройство;

• - оптопорт;

• - ЖКИ.

Класс защиты счетчиков от проникновения пыли и воды IP51 по ГОСТ 14254-96. Счётчики предназначены для эксплуатации внутри закрытых помещений или в местах, обеспечивающих защиту от воздействия окружающей среды в соответствии с условиями эксплуатации (щкафы, щитки).

Корпус счетчиков изготовляется методом литья из ударопрочной пластмассы, корпус клеммной колодки изготовляется из огнестойкой пластмассы, не поддерживающей горение.

Счетчики выпускаются в модификациях, отличающихся базовым и максимальным током, постоянной счетчика, типом ЖКИ, типами интерфейсов, а также функциональными возможностями, связанными с метрологически незначимым (прикладным) программным обеспечением.

Счетчики выпускаются в следующих модификациях:

«Меркурий 203.2Т R(Fn,C,Ln,Gn,S) Z К(О) В Н»;

«Меркурий 203.2Т DR(R,Fn,C Ln,Gn,E) Р К(О) В Н».

Структура условного обозначения счетчиков:

«Меркурий 203.2Т R(Fn,C,Ln,Gn,S) Z К(О) В Н», где

• - Меркурий - торговая марка счётчика;

• - 203 - серия счётчика;

• - 2 - устройство для отображения электроэнергии - ЖКИ;

• - Т - наличие внутреннего тарификатора;

• - R(Fn,C,Ln,Gn,S) - интерфейсы:

• • R - интерфейс RS-485;

• • С - интерфейс CAN;

• • Fn - радиомодем (n= 1,2,3... - разновидность радиомодема);

• • Ln - PLC-модем (п=1,2,3... - разновидность PLC-модема);

• • Gn - GSM-модем (п-1,2,3... - разновидность GSM -модема);

• • S - модуль Smart card;

• - Z - переключение тарифов внешним управляющим напряжением 230 В;

• - К(О) - управление нагрузкой:

• • К - выходом для отключения нагрузки;

• • О - с помощью реле внутри счётчика;

• - В - подсветка ЖКИ;

• - Н - наличие датчика для контроля тока в нулевом проводе.

«Меркурий 203.2Т D R(R,Fn,C,Ln,Gn,E) Р К(О) В Н», где

• - Меркурий - торговая марка счётчика;

• - 203 - серия счётчика;

• - 2 - устройство для отображения электроэнергии - ЖКИ;

• - Т - наличие внутреннего тарификатора;

• - D - наличие протокола DLMS/COSEM, СПОДЭС;

• - R(R,Fn,C,Ln,Gn,E) - интерфейсы:

• • R - интерфейс RS-485;

• • С - интерфейс CAN;

• • Fn - радиомодем (п=1,2,3... - разновидность радиомодема);

• • Ln - PLC-модем (п=1,2,3... - разновидность PLC-модема);

• • Gn - GSM-модем (п= 1,2,3... - разновидность GSM -модема);

• • Е - модуль Ethernet;

• - Р - функция, включающая: элементы качества электроэнергии (журнал ПКЭ), расширенный журнал событий, профили мощности;

• - К(О) - управление нагрузкой:

• • К - выходом для отключения нагрузки;

• • О - с помощью реле внутри счётчика;

• - В - подсветка ЖКИ;

• - Н - наличие датчика для контроля тока в нулевом проводе.

Примечание - Отсутствие буквы в условном обозначении означает отсутствие соответствующей функции. Оптопорт присутствует во всех модификациях счетчика.

Общий вид счетчиков «Меркурий 203,2Т» представлен на рисунках 1,1а.

Рисунок la - Общий вид счетчиков с индексом D в условном обозначении с закрытой клеммной крышкой

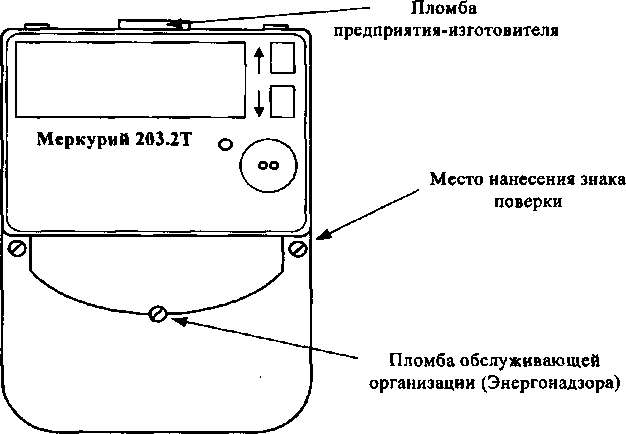

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Пломбирование счетчиков организацией, осуществляющей поверку, производится нанесением знака поверки давлением на пломбу или на специальную мастику.

Оттиск клейма отк

Рисунок 2 - Схема пломбировки счетчиков от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение

В счетчиках используется программное обеспечение «Меркурий 203.2Т».

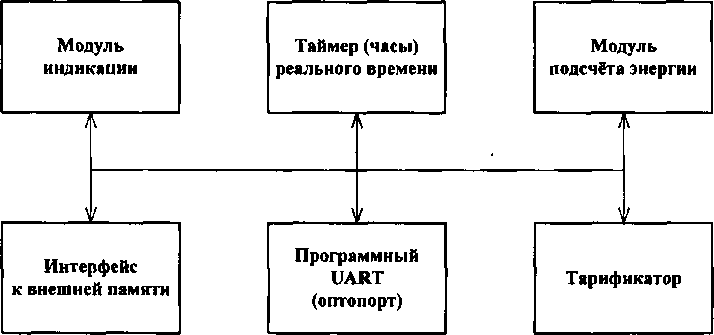

Структура программного обеспечения «Меркурий 203,2Т» приведена на рисунке 3.

Рисунок 3 - Структура программного обеспечения «Меркурий 203.2Т»

Программное обеспечение состоит из следующих модулей:

• - модуль подсчета энергии,

• - модуль индикации,

• - модуль работы с внешней памятью,

• - модуль тарификатора

• - модуль таймера (часов),

• - модуль обслуживания интерфейсов.

Модуль подсчета энергии осуществляет измерение тока, напряжения и мощности, которые в последующем используются для вычисления энергии.

Модуль подсчета энергии является метрологически значимым и осуществляет измерение токов, напряжений и мощностей, которые в последующем используются для вычисления энергии и других параметров, а также для формирования событий.

Модуль индикации обеспечивает вывод на ЖКИ необходимую информацию в соответствии с заданным алгоритмом.

Модуль работы с внешней памятью обеспечивает чтение и запись данных во внешнюю энергонезависимую память.

Модуль часов предназначен для ведения календаря реального времени.

Модуль тарификатора по заданному тарифному расписанию осуществляет ведение многотарифного учета измеренной энергии.

Модуль обслуживания интерфейсов обеспечивает связь счетчика с внешними устройствами по интерфейсам связи, включая оптопорт и программный UART.

Обмен данными по оптопорту и RS-485 осуществляется по протоколу ГОСТ IEC 61107 или по протоколу «Меркурий 203/234» или по протоколу IEC 62056 (DLMS/COSEM, СПОДЭС).

Встроенное программное обеспечение счетчиков имеет следующие идентификационные признаки:

Таблица 1 - Идентификационные данные программного обеспечения счетчиков без индекса D в условном обозначении

Таблица 1а - Идентификационные данные программного обеспечения счетчиков с индексом D в условном обозначении

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение и программирование. Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и недоступны без вскрытия пломб.

Для работы со счетчиками используется тестовое программное обеспечение «Конфигуратор счетчиков Меркурий».

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на панель счетчика методом офсетной печати или фото способом. В эксплуатационной документации на титульных листах знак утверждения типа наносится типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность счетчиков

Поверка

осуществляется по документу АВЛГ.411152.028-01РЭ1 «Счетчики электрической энергии статические однофазные «Меркурий 203.2Т». Руководство по эксплуатации. Приложение Г. Методика поверки» с изменением № 2, утвержденному ФБУ «Нижегородский ЦСМ» 09 ноября 2017 г.

Основные средства поверки:

Рабочий эталон 2-го разряда по ГОСТ 8.551-2013

Установка для поверки счетчиков электрической энергии автоматизированная

УАПС-1М (регистрационный № 23832-07): номинальное напряжение 230 В, основной рабочий диапазон токов (0,01-100) А, погрешность измерения: активной энергии ±0,15 %, реактивной энергии ±0,3 %.

Частотомер электронно-счетный 43-64 (регистрационный № 9135-83): погрешность измерения частоты 2 -10'⁹:

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.

Знак поверки наносится на счетчик давлением на специальную мастику или навесную пломбу, расположенную в месте крепления верхней части корпуса к основанию.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии статическим однофазным «Меркурий 203.2Т»

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2

ГОСТ 31819.23-2012. Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии

ГОСТ 8.551-2013 ГСИ Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц

ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования»

ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств»

АВЛГ.411152.028-01ТУ Счетчики электрической энергии статические однофазные «Меркурий 203.2Т». Технические условия

Изготовитель

Общество с ограниченной ответственностью «Научно-производственная компания «Инкотекс» (ООО «НПК «Инкотекс»)

ИНН 7702690982

Юридический адрес: 129110, г.Москва, Банный переулок, д.2, стр.1

Фактический адрес: 105484, г.Москва, 16-я Парковая ул., д.26

Телефон/факс: (495) 780-77-38

E-mail: firma@incotex.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области»

(ФБУ «Нижегородский ЦСМ»)

Адрес: Россия, 603950, г. Нижний Новгород, ул. Республиканская, д. 1

Телефон: (831)428-78-78

Факс:(831)428-57-48

E-mail: mail@nncsm.ru

Аттестат аккредитации ФБУ «Нижегородский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30011 -13 от 27.11.2013 г.
